Дровокол своими руками: инструкция по изготовлению самодельного помощника

Классификация дровоколов по сфере применения

Габариты и принцип работы устройства для колки дров зависят от сферы его применения. Так, например, на стройках и пилорамах можно часто встретить довольно громоздкий, но мощный дровокол станок, а в частных домах — небольшой компактный самодельный колун.

По сфере применения можно классифицировать колуны следующим образом:

  • бревно помещается в желоб, который расположен напротив ножа, длину и ширину желоба можно регулировать в зависимости от размеров полена;
  • главным элементов колуна является поршень. Он толкает полено, и оно движется вперед;
  • поршень толкает бревно, после этого вступает в действие нож, который разрезает полено на части нужных размеров;
  • бревно фиксируется в неподвижном положении, а нож ездит взад-вперед и разрезает полено на части.


Дровокол является незаменимым помощником

Главным недостатком так называемого бытового колуна считается то, что его нельзя использовать для обработки поленьев большого размера. Перед тем как колоть большое бревно, его нужно распилить на несколько частей.

Виды механизмов

Мастера советуют перед тем, как начинать создавать дровокол своими руками, ознакомиться с особенностями схем, инструкций и посмотреть обучающие видео на специализированных порталах. Это поможет сориентироваться в плане выбора и отдать предпочтение действительно качественной конструкции. Также следует ориентироваться в видах дровоколов. Различают:

  1. По типу привода простой вариант на бензиновом или дизельном топливе. Он не будет зависеть от электричества и обладает высокой производительностью.
  2. Вариант механического типа подходит для небольших объёмов работ.
  3. Стационарные конструкции функционируют на электричестве. Также можно купить мощный агрегат для большого количества сырья или более экономный в плане энергозатрат небольшой дровокол.
  4. Кроме варианта с вертикальным расположением материала по конструктивным особенностям выделяют также реечный тип подачи сырья, винтовой (обладает высокой мощностью и скоростью распиливания) и гидравлический.

Для бытового применения чаще всего покупаются винтовые и гидравлические варианты. Их стоимость высокая, но это цена за качество и долговечность. Применяя чертёж дровокола, можно изготовить самодельный агрегат механического или бензинового типа и сэкономить деньги.

Винтовые модели

Применение колуна в виде конуса даёт возможность раскалывать ​ствол за счёт механического давления и вращающегося перемещения наконечника элемента. При этом усилия на процесс затрачиваются небольшие, расход топлива минимальный. Высокая эффективность работы делает агрегат востребованным и популярным среди других типов дровоколов.

Устройство небольшое по размерам, его удобно монтировать, можно переносить из одного места в другое. Агрегат состоит из нескольких частей. Сюда входят:

  1. Мотор с приблизительным числом оборотов до 400 и средним напряжением до 380.
  2. Станина в виде горизонтальной поверхности, на которую складываются готовые части.
  3. Редуктор. Благодаря этому элементу происходит контроль количества оборотов и при желании увеличивается или уменьшается скорость процесса.

Купить составляющие для дроворуба можно в строительных магазинах

При выборе нужно обращать внимание на качество винта. Он должен быть металлическим, тяжёлым и без неровностей на поверхности, чтобы в процессе вращения спирали могли свободно проникать в древесину, распиливать её плотную однородную текстуру

Читать также: Как правильно работать толщиномером

Гидравлический вариант

Это экономный тип обработки сырья, поскольку сроки для больших объёмов требуются минимальные. Процесс осуществляется за счёт наличия двигателя высокой мощности и специального гидравлического насосного оборудования. Для того чтобы в домашних условиях собрать такую модель, надо учесть особенности расположения брёвен, желаемые параметры конструкции и место её размещения. Также стоит подсчитать параметры цилиндра и мощность мотора.

Создать дровокол гидравлического типа тяжелее, нежели винтовой вариант, но за счёт высокой производительности модель пользуется популярностью и востребованностью на рынке техники. Изготовление происходит из готовых элементов, некоторые составляющие можно заменить на самодельные части, но они должны подходить по параметрам и габаритам к основному инструменту.

Реечный тип

Конструкция относится к сложному виду, поскольку здесь кроме колуна, выполняющего основную функцию, используется рейка, по которой брёвна приближаются к инструменту. Перемещение рейки происходит за счёт зубчатой передачи. Бревно надо зафиксировать между упорным устройством и колуном.

Расколотое полено в процессе убирается, на его место устанавливается новое, и действие продолжается. Для начала работы аппарата необходимо электричество. Можно найти устройства, работающие на бензине или дизельном топливе, но вариант с электричеством наиболее экономный и оптимальный.

В реечном дровоколе важными считаются такие параметры:

  1. Необходимая длина полотна для раскола брёвен.
  2. Разновидности колуна. От этого зависит скорость раскалывания и возможность быстрой установки новой колоды. Если элемент массивный, то это упрощает процесс и делает его практически моментальным. Длинный и тонкий колун используется для раскалывания мелких брёвен с неровной поверхностью.
  3. Сила, применяемая к заготовке.

Специалисты советуют подбирать брёвна, которые свободно будут размещаться на полотне и не станут создавать препятствий в процессе работы. Этот инструмент лучше покупать в заводской сборке, поскольку винтовые элементы тяжело найти в свободном доступе на рынке. Кроме того, завод всегда даёт гарантию на выпускаемую продукцию, что уменьшает риски приобретения некачественного товара.

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

  • дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
  • дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

  • бытовые (именно эти дровоколы легче всего изготовить своими руками);
  • промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

  • бензиновые;

электрические;

на тракторной тяге (рабочая часть подсоединяется к специальной установке трактора, которая и производит движение механизма);

комбинированные (сочетают сразу несколько источников энергии).

По особенностям подачи заготовки существуют дровоколы:

  • вертикальные;

горизонтальные;

смешанные.

В зависимости от того, можно ли перемещать устройство, бывают:

  • мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
  • стационарные (используются в промышленных масштабах).

Наконец, по принципу работы механизма выделяют:

  • механические дровоколы;
  • реечные (в полено ударяет рейка со специальным наконечником);

гидравлические (работают так же, но используют в качестве источника энергии гидравлический насос, благодаря чему справляются с более тяжелыми чурками);

конусные, винтовые (на чурку воздействует так называемый шуруп, который проникает в поверхность дерева, за счет чего оно распадается на составные части).

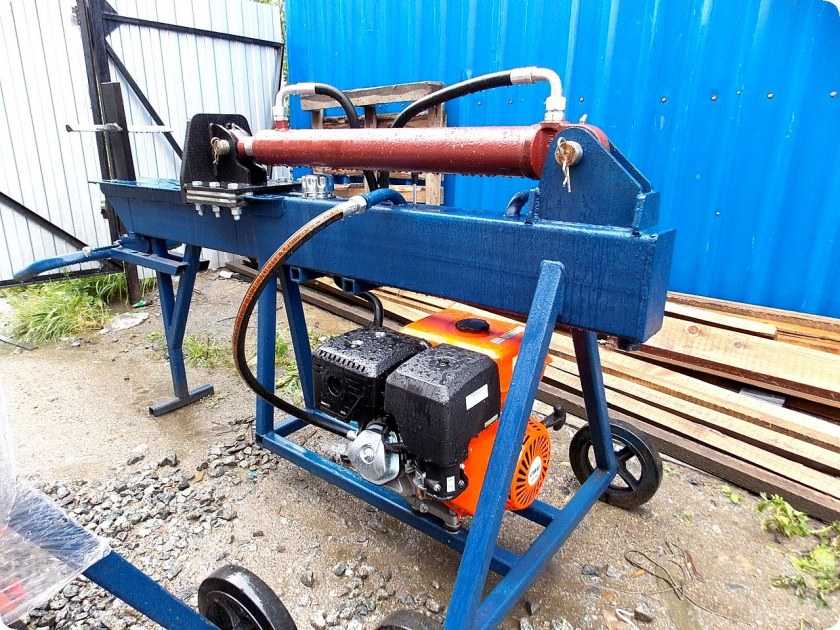

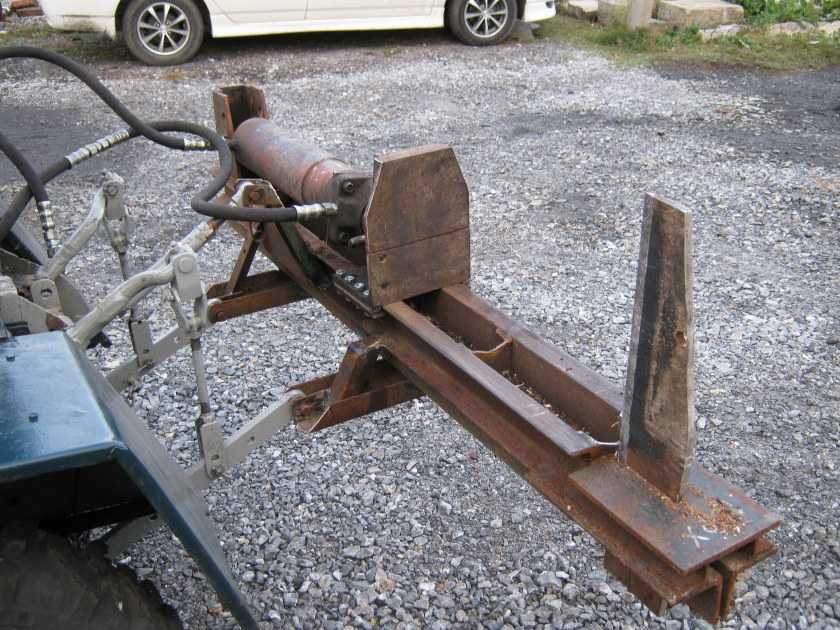

Устройство с гидравлическим приводом

  • насос типа МШ-10;
  • шланги высокого давления;
  • регулятор подачи воздуха;
  • автомат питания;
  • гидроцилиндр (подойдёт от трактора «Беларусь»);
  • электродвигатель трёхфазный (5 кВт);
  • металл листовой (для изготовления ножа, упора и бака);
  • швеллер и уголки (для рамы).

Когда все вышеуказанные комплектующие будут в вашем распоряжении, можно приступать к сборке гидроколуна своими руками:

  1. Сваривают раму с направляющей из швеллера, уголка или двутавровой балки.
  2. Снизу устанавливают электродвигатель, соединённый с гидронасосом. Последний, в свою очередь, посредством шлангов сообщается с баком, в который заливают масло.
  3. Масляный резервуар соединяют шлангами высокого давления с гидроцилиндром, расположенным продольно над рабочей поверхностью.
  4. С другой стороны, по центру штока гидроцилиндра, вертикально установлен нож. Он должен быть клиновидным, с углом между поверхностями 20-25°. Лучше всего такой нож сделать из рессоры, установленной вертикально, а по обе стороны от неё приварить крылья, изготовленные из листового металла, и расположенные под указанным углом.
  5. К штоку гидроцилиндра крепят упор, который можно вырезать из листового металла, либо сварить из уголка или швеллера.

Более подробно и наглядно узнать о сборке гидравлического дровокола своими руками, вы сможете из видео.

Теперь вы знаете как сделать дровокол своими руками, и при необходимости сумеете изготовить его самостоятельно. Вовсе необязательно в точности следовать нашим инструкциям, вы можете взять их за основу, в качестве общей концепции, внеся какие-то собственные решения.

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

  • различные металлические обрезки;
  • болгарка;
  • сварочный инвертор;
  • умение варить;
  • умение составлять и просчитывать схемы;
  • творческая смекалка.

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

  • электрический или бензиновый мотор мощностью свыше 2 кВт;
  • масляный насос;
  • масляный бак;
  • гидравлические шланги высокого давления;
  • управляющий блок;
  • гидроцилиндр;
  • двутавровая или п-образная металлическая балка;
  • металлический уголок с размером полки 30–40 мм;
  • листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Вид собранного устройства

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

  • насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
  • просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
  • сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
  • отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

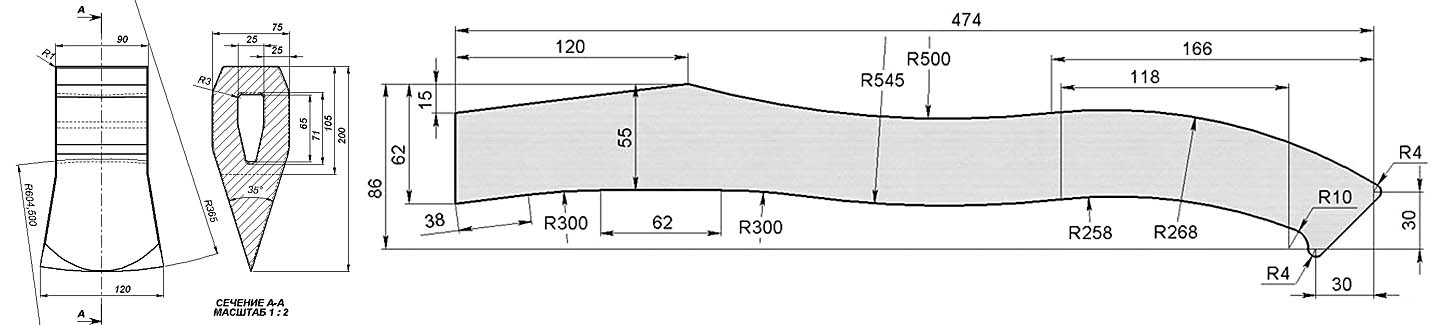

Чертежи колуна для дров Стрела и топорища к нему

Но и чего не надо

Опасный способ ручной колки дров

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Все плюсы и минусы винтового дровокольного станка

Плюсов у такого механизма немало:

  • распространённость комплектующих делает его доступным в производстве и дальнейшем ремонте;
  • механизм удобен в работе: с ним легко совладает и женщина, и пенсионер;
  • также дровокол универсален: подходит для заготовки дров, вне зависимости от типа древесины и размеров чурбачков;
  • скорость заготовки дров при использовании дровокола увеличивается в несколько раз;
  • в отличие от ручного труда, механизация процесса снижает усталость, позволяет выполнять большие объёмы работ в короткие сроки без последствий для организма.

Но важно учитывать, что дровокольный станок не обеспечивает полную автоматизацию процесса заготовки дров, поэтому хоть небольшая усталость, но всё же будет. Также очень важно отметить, что механизм у этого станка открытый, поэтому несоблюдение техники безопасности может стать причиной получения серьёзных травм

Что понадобится для сборки дровокола

Основой для моего станка послужил старый деревообрабатывающий станок. Из него я взял корпуса и электрику. Также от него в ход пошёл и электродвигатель мощностью 5 киловатт на 1400 оборотов в минуту.

В качестве стола для дровокола я использовал стол от старой циркулярной пилы. Поскольку привод решил организовать на ременной передаче, дополнительно мне пришлось купить 2 шкива. Их я нашёл на ближайшей приёмке металла — цена за два шкива составила 1000 рублей. На мотор был установлен шкив диаметром 160 мм, а на вал — 340 мм.

Сам вал и «морковку» пришлось заказывать у токаря. Обошлось это удовольствие мне в 600 рублей.

Теперь немного про конусный винт-«морковку». Некоторые «специалисты» рекомендуют вырезать деталь из подходящего по размеру конуса с помощью болгарки. Использование такой поделки в несколько раз может снизить эффективность дровокольного станка и отрицательно повлиять на его безопасность.

Поэтому единственным верным вариантом является заказ «морковки» у токаря. В качестве альтернативных способов можно попробовать поискать готовые конусы в интернете или в магазинах типа «всё для сада и огорода».

Как видно, изготовление дровокольного станка не требует использования редких и дефицитных деталей. Большую часть всех узлов и элементов дровокола вы легко можете найти в гараже у себя или же у своих знакомых.

И если я в качестве основы использовал старую циркулярку и деревообрабатывающий станок, то немалое число конструкторов используют следующие материалы:

  • вал необязательно заказывать у токаря: в большинстве случаев можно использовать подходящую по размерам ступицу от сельскохозтехники;
  • в качестве подшипников с корпусами идеально подходят опоры карданных валов автомобилей;
  • для станины используются профильные трубы и уголки, в качестве рабочего стола — стальной лист толщиной около 4 мм;
  • если запланировано использование ременной передачи, то необходим ремень подходящей длины и шкивы, если цепной — то цепь и звёздочки. И то и другое легко можно найти на авторазборах: могут подойти детали как от автомобилей, так и от некоторых моделей мотоциклов;
  • в качестве двигателя стоит использовать однофазный электромотор мощностью порядка 3,5-5 киловатт. Ведь редко на каких участках прокинуты трёхфазные электрические сети, а использование конденсаторов для запуска трёхфазных моторов от однофазной сети не всегда удобно и экономически выгодно;
  • для проводки можно использовать многожильные провода сечением не меньше 2,5 квадрата. Для их дополнительной защиты также можно взять гофротрубу;
  • обязательно устанавливаем выключатель (или магнитный пускатель) и УЗО;
  • также не забываем про наборы болтов, шайб, гаек и шпилек.

Большая часть всех необходимых деталей без труда приобретается на авторазборах, магазинах запчастей к автомобильной и сельскохозяйственной технике, электро- и бензоинструмента.

Когда все необходимые комплектующие и узлы будут закуплены и подготовлены, можно будет переходить к завершающему этапу — сборке винтового дровокольного станка.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Двигатель и крутящий момент

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Рекомендуем : Как убрать царапины на линолеуме

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Советы по эксплуатации

Колун, как и топор, является инструментом повышенной травмоопасности, поэтому его следует правильно заточить и использовать с соблюдением мер предосторожности. Много вопросов возникает при выборе изделия – инструмент должен идеально соответствовать физическим данным работника. Найти идеальный вариант возможно только в том случае, когда колун будет испытан на практике

Даже опытные дровосеки не всегда «угадывают», какой колун им идеально подходит

Найти идеальный вариант возможно только в том случае, когда колун будет испытан на практике. Даже опытные дровосеки не всегда «угадывают», какой колун им идеально подходит

Много вопросов возникает при выборе изделия – инструмент должен идеально соответствовать физическим данным работника. Найти идеальный вариант возможно только в том случае, когда колун будет испытан на практике. Даже опытные дровосеки не всегда «угадывают», какой колун им идеально подходит.

Важно правильно подобрать колоду – она должна быть среднего диаметра, высота ее должна быть на 5 сантиметров выше колена

Начиная работы, следует позаботиться о перчатках и очках. Также одежда должна быть достаточно свободной, она не должна сковывать движения. Во время работы в радиусе 2 метров не должно быть людей или животных – щепки могут отлетать со значительной скоростью и травмировать окружающих.

Из стандартных средних размеров чурок получается 4-5 полена. Более крупные чурки могут «выдать» 10 поленьев. При работе нет смысла раскалывать массивный фрагмент дерева сразу. Гораздо разумнее обтесывать дерево с разных сторон, скалывая фрагменты.

Поленья зимой лучше подержать на открытом воздухе – тогда древесина не будет размокшей и рыхлой. При работе с деревом рекомендуется начинать работу с тех мест, где присутствуют трещины. Нередко колуны вставляют в такие выемки и бьют по ним кувалдами.

О том, как сделать колун из топора своими руками, смотрите в следующем видео.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки

Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

  • материалы, которые уже имеются у вас, или придётся их докупить;
  • чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
  • инструменты — болгарка, сварочный инвертор;
  • навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.
