Дисковая пилорама своими руками

Угловая пилорама своими руками

Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.

Покупка угловой пилорамы – дело затратное. Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.

Важные этапы сборки самодельной дисковой пилорамы:

нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих чтобы трубы были соединены самым надежным образом их лучше сварить в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать каретка может быть собрана из металлических деталей во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами. Таким образом, каретка будет двигаться плавно и свободно в качестве мотора можно использовать любой бензиновый двигатель. Силовой агрегат должен иметь высокую мощность во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог

После этого станок станет безопаснее и увеличится период его эксплуатации

Силовой агрегат должен иметь высокую мощность во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.

Инструкции по изготовлению своими руками

Пилорама из бензопилы Урал

Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.

Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.

На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.

Главные требования к любой конструкции и материалу:

• Достаточная прочность.
• Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.

При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.

Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.

После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.

Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.

Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.

Мини пилорама из бензопилы Штиль

Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.

Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.

При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.

О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.

Переносная пилорама из бензопилы Дружба

При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.

Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.

Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.

Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

1. Обработка дерева.
2. Резка камня.
3. Работы по металлу.
4. Распилка синтетического материала.

При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

Вспомогательное оборудование

Для долговременной эксплуатации пилорама ленточная нуждается в техническом обслуживании, ремонте. Комплектность производителя, кроме базового набора (установка + техническая документация) может включать:

• устройство развода зубьев пилы;
• заточный станок;
• аппарат сваривания режущего полотна;
• ножницы обрезания пилы;
• приспособления зачистки места сварного соединения.

Коммерческое использование оборудования повышает требования в функциональности, характеристикам оборудования. Оптимальный вариант представляет пилорама, с шириной пилы более 50 мм, мощность двигателя выше 15 кВт, вес не менее 3 тонн, шкивы привода имеют от Ø 800 мм. Следует рассмотреть установку 2 единиц техники меньших параметров, вместо одного большого станка.

Выбор конструкции

Разрабатывается конструкция дисковой пилорамы под конкретные нужды. Производительность, ширина бревна, ровный рез на всю длину заготовки предполагают определенные технические решения в собираемом оборудовании. При ручной подаче увеличивается волна плоскости полученной доски. Размер диска пилы, пределы его смещения относительно упорной площадки зададут максимальный габарит древесины под распиловку.

Главные узлы

Компоненты будущего станка нужно сначала правильно расположить на чертеже. В устройство любой дисковой самодельной пилорамы входят:

• рама. Объединяет все составляющие в функциональное целое. В то же время расстояние между частями должно позволять безопасно выполнять работу своими руками, техническое обслуживание, охлаждение, удаление отходов. Главные качества – устойчивость, жесткость;
• двигатель. Электрический трехфазный вариант выбирают по мощности, количеству оборотов. Рабочее напряжение 380 В. При отсутствии подключения к сети ставят бензиновый мотор с повышающим редуктором;
• режущий узел. Располагается горизонтально, вертикально. Состоит из одного диска или двух (угол). Одиночная пила может фиксироваться в одном заданном положении или поворачиваться на 90° для исключения обратного холостого хода (рез угла);
• линия подачи. Простая самоделка ограничивается неподвижным столом с ручной подачей. Используют этот тип для мелких работ своими руками с заготовками не больших размеров. Массивное бревно подают под нож на каретке;
• пульт управления. Выполняет операции включения/отключения, доступные регулировочные переключения (обороты, подача, индикация). Выносится в удобное для работы и контроля процесса место на раме.

Два диска

Повысить производительность переработки позволяет конструкция дисковой пилорамы с двумя одновременно работающими режущими инструментами. Располагаются они под прямым углом друг к другу. Такие самодельные устройства более сложны в изготовлении.

Каждый диск снабжается своим двигателем и приводом. Частоту оборотов подбирают одинаковую.

Виды пропилов

Перемещение по горизонтали угловых пар диска с приводным механизмом происходит на подвижной каретке. Под нее выставляют направляющие. Для регулировки своими руками взаимного расположения дисковых пил, каждую пару оснащают регулировочными приспособлениями.

С чего начать изготовление?

У любого мастера возникает вопрос, как сделать устройство, чтобы оно обладало определенными способностями. Нужно разработать схему установки. Она должна включать ряд основных узлов:

• направляющие для перемещения инструментальной рамки (рельсовый путь);
• сама рамка, на которой крепится инструмент;
• фиксатор для заготовки (бревна);
• вспомогательные приспособления для фиксации и перемещения инструмента по рамке.

Общий вид конструкции простейшей дисковой пилорамы: 1 – направляющие; 2 – инструментальная рамка; 3 – пильный диск; 4 – клиноременный редуктор.

Нужно рассмотреть, из чего состоят узлы самодельной дисковой пилорамы. Тогда подобрать исходные материалы.

Какой должна быть пилорама из бензопилы

Изначально нам необходимо задать функциональность будущего оборудования, предъявить некоторые требования и определиться, чего мы хотим от такой пилорамы.

Профессиональный инструмент и оборудование на деревообрабатывающих фабриках и даже в небольших цехах способен на очень многие действия. Нам же необходимо самое простейшее – распиловка бревна на доску, брус и рейку. Станок не будет многопильным, и пиломатериалы будут нуждаться после распиловки в дополнительной обработке. То есть, оборудование, которое производит материалы из дерева для грубой стройки. Но в то же время, высокотехнологичное, которое поможет с производством необходимых на даче пиломатериалов, а возможно, и сэкономит деньги.

Далее стоит обратить внимание на особенности пилорамы из бензопилы и просто понятия о том, какой она должна быть. В первую очередь, надежной и работающей без сбоев, а потому следует собирать ее только по качественному чертежу

Но более важно, чтобы оборудование было безопасным, и не подвергало нас никаким рискам!

В первую очередь, надежной и работающей без сбоев, а потому следует собирать ее только по качественному чертежу

Но более важно, чтобы оборудование было безопасным, и не подвергало нас никаким рискам!

Выбор конструкции

Разрабатывается конструкция дисковой пилорамы под конкретные нужды. Производительность, ширина бревна, ровный рез на всю длину заготовки предполагают определенные технические решения в собираемом оборудовании. При ручной подаче увеличивается волна плоскости полученной доски. Размер диска пилы, пределы его смещения относительно упорной площадки зададут максимальный габарит древесины под распиловку.

Главные узлы

Компоненты будущего станка нужно сначала правильно расположить на чертеже. В устройство любой дисковой самодельной пилорамы входят:

• рама. Объединяет все составляющие в функциональное целое. В то же время расстояние между частями должно позволять безопасно выполнять работу своими руками, техническое обслуживание, охлаждение, удаление отходов. Главные качества – устойчивость, жесткость;
• двигатель. Электрический трехфазный вариант выбирают по мощности, количеству оборотов. Рабочее напряжение 380 В. При отсутствии подключения к сети ставят бензиновый мотор с повышающим редуктором;
• режущий узел. Располагается горизонтально, вертикально. Состоит из одного диска или двух (угол). Одиночная пила может фиксироваться в одном заданном положении или поворачиваться на 90° для исключения обратного холостого хода (рез угла);
• линия подачи. Простая самоделка ограничивается неподвижным столом с ручной подачей. Используют этот тип для мелких работ своими руками с заготовками не больших размеров. Массивное бревно подают под нож на каретке;
• пульт управления. Выполняет операции включения/отключения, доступные регулировочные переключения (обороты, подача, индикация). Выносится в удобное для работы и контроля процесса место на раме.

Два диска

Повысить производительность переработки позволяет конструкция дисковой пилорамы с двумя одновременно работающими режущими инструментами. Располагаются они под прямым углом друг к другу. Такие самодельные устройства более сложны в изготовлении.

Каждый диск снабжается своим двигателем и приводом. Частоту оборотов подбирают одинаковую.

Виды пропилов

Перемещение по горизонтали угловых пар диска с приводным механизмом происходит на подвижной каретке. Под нее выставляют направляющие. Для регулировки своими руками взаимного расположения дисковых пил, каждую пару оснащают регулировочными приспособлениями.

Конструкция самодельной дисковой пилорамы

Простейший вариант самодельной мини-пилы включает в себя стол и отрезной диск. Сделать такое оборудование можно и самостоятельно, но оно не будет иметь высоких показателей производительности.

Основной недостаток конструкции этого типа — необходимость производить подачу материала самостоятельно. Это может с легкостью привести к нарушению геометрических параметров будущего бруса или доски. Потому такие установки применяются лишь для обработки листовых материалов и сравнительно малых заготовок.

Гораздо большим диапазоном функций может похвастаться пилорама углового типа. Это оборудование одновременно делает два распила в вертикальном и горизонтальном положении. Но ее сделать гораздо труднее, нежели модель, о которой было сказано выше. Самодельная дисковая пилорама обладает следующими особенностями конструкции:

• перемещающаяся распиливающая каретка. Этот элемент перемещается по специальным направляющим, расположенным на платформе. На нем находится два двигателя с дисками;
• стационарная платформа. Она предусматривает наличие фиксаторов материала, которые предотвращают смещение бревен и их последующую деформацию при работе.

Сделать такую установку можно с помощью подручных приспособлений и материалов

Важно, чтобы пилорама выдерживала постоянные вибрации и нагрузки

Если оборудование будет использоваться исключительно для изготовления досок, то вместо горизонтального инструмента можно поставить еще один вертикальный. Это существенно повысит показатели производительности пилорамы.

Монтаж рельсового пути

Монтировать рельсовый путь нужно на подходящее основание. Нужно создать прочную подушку. Большинство мастеров останавливают выбор на гравийно-песчаном основании.

1. Нужно удалить почву на глубину до 20 см.
2. Насыпать песок слоем 100 мм.
3. Полить водой и утрамбовать.
4. Засыпать щебень с небольшой горкой.
5. Сверху присыпать песком.

Остается поливать и трамбовать основу будущего пути. Желательно использовать вибрационную машину для трамбовки. Ее воздействие ощущается на глубине до 30 см.

• производится разметка расположения обоих рельсов;
• выполняется сборка рельсового пути;
• для фиксации его по месту забиваются костыли;
• к костылям привариваются трубы;
• по собранному пути производят пробный прокат инструментальной рамки;
• уточняются недостатки и устраняются.

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

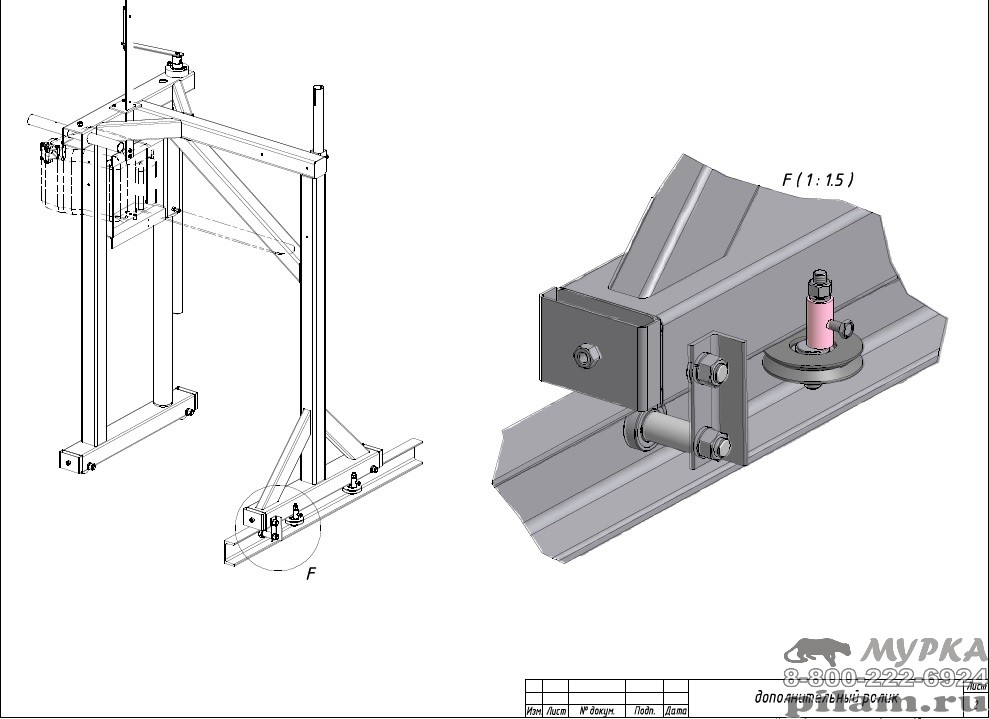

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.

Читать также: Как наточить круг на циркулярку

Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.

Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.

Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.

Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.

Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.

Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.

Заключение

Несколько мыслей о целесообразности изготовления пилорамы. Проверено временем и практикой – самостоятельное изготовление имеет смысл при бесплатных материалах. Если посчитать трудозатраты и материалы, и возможную выгоду, тот поймете сами

Самое страшное, при самостоятельном изготовлении – мало кто обращает внимание на технику безопасности. Этот момент нужно продумать обязательно! Безаварийной работы и качественной древесины

Здравствуйте уважаемые читатели и подписчики блога Андрея Ноака. В этой статье я расскажу вам о том, какие типы и виды оборудования существуют для распиловки древесного материала. А так же расскажу как выглядит пилорама самодельная из автомобильных колес.

Практические рекомендации

Чтобы Ваша пилорама работала исправно, нужно обратить внимание на такие моменты:

• Устойчивость и выносливость конструкции является очень важным аспектом, ведь пилораме придется работать с огромными бревнами;
• Сборку нужно проводить в том помещении, где и будет работать станок;
• В силу того, что ленточка сделана вручную, без применения точных компьютерных программ, ее нужно часто поправлять и настраивать. Как перед, так и в процессе работы;
• При работе простейшая ленточная пилорама будет разбрасывать отходы во все стороны. Как мастер, я рекомендую заранее сделать приспособления для устранения данной проблемы или приготовится к ежедневной уборке;
• От ширины ленточного пропила зависит образование отходов. Чем шире пропил, тем больше стружки;
• Чтобы обеспечить долгую работу двигающейся части станка, нужно установить пластины и прокладки. Их толщина должна превышать толщину швеллера на пол миллиметра;
• Для обеспечения движения можно взять двигатель от бензиновой бензопилы. Полотно от нее можно использовать в качестве ленты;
• Все элементы крепления нужно надежно зафиксировать, так Вы обеспечите безопасную работу ленточки;
• Ежедневно осматривайте станок, следите за заточкой и разводкой зубьев пилы.

Каждая пила имеет свои преимущества и недостатки, многое будет зависеть от работы и выносливости самого мастера. Все размеры и приспособления Вы можете изменять, тем более что на тематических форумах люди бесплатно делятся своими изобретениями и фотографиями.

Как сделать с электродвигателем в домашних условиях

Как мы уже и говорили ранее, пилорамы пользуются огромнейшей популярностью собственно из-за своей универсальности и, конечно же, благодаря простоте своего устройства. Именно поэтому каждый желающий, который хочет иметь такой инструмент дома, но не имеет для его приобретения финансовой возможности, может сделать такого рада устройство своими руками.

Также для экономии средств на ремонт, владелец бензопилы может самостоятельно отрегулировать карбюратор.

Самодельная дисковая пилорама с электродвигшателем

Итак, давайте собственно разбираться в данном вопросе: как изготовить дисковую пилораму своими руками в домашних условиях? Начнем. Итак, для начала вам необходима пила дисковая, размер которой должен превышать 500 мм.

В общем, чем больший диаметр вы найдете, тем в принципе лучше для вас. В данной пилораме своеобразный движитель будет представлять сам электродвигатель, посредством повышавшего обороты шкива

Итак, вы должны произвести сварку необходимой рамы, после чего на эту раму нужно поставить плиту в основном используется металлическая, значительно реже применяется деревянная. В середине, которой собственно должен быть  прорез, предназначенный для самого диска. Но помните, что своеобразные зазоры между плитой и диском должны располагать минимальными размерами.

Не забывайте что для того чтобы произвести качественное натяжение специальных ремней необходимо учитывать весовую категорию самого двигательного механизма с прибавкой утяжелителей. Площадку опорную, необходимо выполнять с способностью двигаться, относительно самого вала, с определённого рода отклонением посредством тяжести в сторону противоположную.

Предназначение пилорамы

Древесина — самый востребованный материал, имеющий уникальную структуру и высокую надежность. Все это позволяет использовать древесину для строительства домов и отделки помещений. Но ее качество зависит в основном от деревообрабатывающих устройств.

Распространенным методом обработки является распиловка своими руками с помощью дисковых, ленточных или рамных пил. Например, дисковые станки создают быстро различные пиломатериалы: рейки, доски, брус. Еще их применяют для обработки бревен после разреза ленточной пилой и производства материала из бревен. Такая установка обладает высокой производительностью, ведь она имеет много возможностей: торцевое деление и пиление, кромление.

В столярных цехах и при возведении деревянных строений без дисковой пилорамы просто не обойтись. Она не только помогает ускорить, но и упрощает рабочий процесс. Без этого станка на продольный распил крупного бревна уйдет много времени, а с ним, напротив, несколько минут.

Конструктивные параметры дисковой пилорамы

Это оборудование представляет собой рабочее устройство, на котором осуществляется разрез древесины своими руками. Работает подобная система на электрическом двигателе. Для производства элементарной конструкции пилорамы используют:

• Рельсовый путь;
• Дисковые пилы;
• Кабину;
• Каретки
• Два двигателя.

Данный тип пилорамы выполнен в виде станка. На нем крепится вал с диском, а режущий элемент основан на вращении главной детали. В основном применяют оборудование в быту, ведь промышленные модели имеют более сложные чертежи дисковой пилорамы, угол пиления дисков в них легко регулируется.

Дисковую пилу устанавливают на валу движка или шпинделе станочной установки. Эта конструкция может обладать одной или двумя пилами. Причем каждая из них работает от своего мотора.

Для изготовления станка своими руками используют чертежи и металлические трубы. Фиксируют их при помощи сварки. Рельсы для каретки нужно выбирать только качественные, иначе все время будут возникать перебои в их работе. Сама каретка создается из железных элементов. Ролики, колеса и каркас должны быть идентичными.

Пила будет работать от любого бензинового двигателя, но необходимо выбирать самый мощный. Никакой цепной передачи возникать не должно, иначе произойдет перегревание привода.

Для создания пилорамы довольно часто применяют дерево. Единственный минус такой конструкции — загнивание материала, особенно если оборудование находится на открытой местности. Зато подобную основу легко обрабатывать.

Принцип действия станка

При перемещении портала, скорость которого настраивается ступенчато, осуществляется распил сырья. Применяется для этого электропровод.

Оборудование не стоит устанавливать на улице, поскольку оно должно быть защищено от внешних осадков. В процессе эксплуатации пилорамы используют электронную линейку. Именно с ее помощью регулируют параметры разреза.

Разновидности пилорам

Разумеется, главным элементом конструкции выступает дисковая пила. Она зафиксирована так, что может выполнять распил в две стороны, и способна поворачиваться на 90 градусов. Подобные особенности позволяют классифицировать пилорамы на следующие типы:

• Угловая. Имеет один или два диска. Однодисковый станок может пилить и горизонтально, и вертикально. В нем диски установлены друг против друга ортогонально. Подобное устройство отличается высокой производительностью;
• Горизонтальная. Такое оборудование работает при помощи пильной каретки, которая перемещается по двум направлениям вдоль древесины, и оставляет мало отходов.

Что такое цепная пилорама?

Принцип действия цепной пилорамы в определенной степени напоминает ленточный аппарат: распиливаемое бревно прочно закреплено, тогда как распил осуществляется за счет пилы. Пила крепится к движущейся каретке. Различие между цепной и ленточной пилорамами состоит только в том, что в данном варианте применяется только цепная пила, а не ленточная.

Главный недостаток цепной пилорамы заключается в более низкой производительности и экономичности в сравнении с ленточными аппаратами. Невзирая на такие минусы, люди пользуются такими станками именно по причине его не высокой стоимости и удобства, а настоящие умельцы и создают цепные пилорамы своими руками. Кто-то хочет сэкономить денег, а кто-то просто сделать станок, в полной мере удовлетворяющий все индивидуальные пожелания мастера.

Советы

Советы, которые пригодятся при изготовлении самодельной пилорамы в домашних условиях. Первое это нужно определиться, для чего нужна пилорама (домашняя стройка либо коммерция).

Второе — какой объем материала Вами будет распилен. Очень тщательно нужно подойти к конструктивным особенностям. Ведь так называемый самопал может привести к некачественному резу материала и его порче, так как оборудование будет подвержено постоянным нагрузкам.

Перед тем как начать необходимо начертить чертежи всей конструкции. Ведь не существует определенных особенностей по изготовлению. Каждая установка в домашних условиях собирается индивидуально, согласно вашим размерам.

В домашних условиях используют однофазную сеть. Применяют электродвигателя на 220 Вольт. Для увеличения производительности подключают сеть на 380 Вольт (трех фазная сеть). Умельцы применяют оборудование с бензиновым двигателем. Это бывает редко, но как показывает практика, бывает. В таких случаях нужно включить в конструкцию редуктор. Это необходимо что бы увеличить количество оборотов вращения пильного диска.

Изготовление станка из болгарки

Подходить к созданию большой пилорамы нужно постепенно. Это связано с особой техникой безопасности при работе с пилами.

Самый элементарный вид станка – это пилорама из болгарки. Своими руками собирается буквально за несколько часов, если имеется уже готовый пильный диск. Конечно, его трудно назвать пилорамой в широком смысле слова, однако, на первый случай для приобретения опыта вполне сгодится. Хорошая болгарка имеет мощность около 2 кВт и частоту вращения до 3 – 5 тысяч об/мин. Таким приспособлением распускают доски толщиной не более 50 мм и применяют в качестве дополнительной циркулярной пилы в столярных цехах.

Для изготовления этой пилорамы нужны: сама болгарка, дисковая пила на 250 мм, небольшой стол со столешницей и лист железа толщиной 1 – 1,5 мм. Защитный кожух с болгарки снимают.

Столешницу покрывают тонкой жестью для лучшего скольжения пиломатериала. Затем в центре стола делают прорезь для диска пилы. Эта щель должна быть больше диска на 3 – 4 см по длине и 1,5 – 2 см по ширине. Это необходимо для регулировок пилы и самоудаления опилок. Диск пилы закрепляют на болгарку стандартными гайками. Затем этот инструмент надёжно фиксируют снизу столешницы хомутами и болтами. При этом сама пильная часть диска должна выступать сверху стола примерно на 10 см.

Пилорама практически готова к работе. Только нужно ещё установить и укрепить линейку вдоль пиления с помощью струбцин или болтов как на фото. Она нужна для упора доски во время роспуска. А также по ней регулируют ширину изготовления пиломатериала.

Высоту выступающей части пилы можно устанавливать с помощью поднятия или опускания столешницы. Для этого один край закрепляют на шарниры, а другой на высокие регулировочные болты. Тогда таким станком можно выпиливать пазы и четверти на досках, что часто необходимо при производстве столярных изделий.
