Дисковая пила по дереву установка на верстак

Особенности конструкции

Конструктивно самодельный распиловочный стол выглядит достаточно просто. Станок состоит из несущей рамы для крепления мотора, передаточного узла и рабочего стола с прорезью для режущего диска. Конструкция оснащается упорами для направления заготовки и защитным экраном, предотвращающим попадание стружки, а также повышающим безопасность работы.

Обязательные требования к распилочному столу:

  • жесткая, устойчивая конструкция;
  • гладкая поверхность столешницы;
  • безопасное крепление диска;
  • ограждение, защищающее оператора станка (стола);
  • легкий доступ к управляющему устройству (кнопкам пуска и остановки).

Оборудование должно устанавливаться на каркасе, опирающемся не на сплошные листы, а на ножки. Это повышает удобство работы, хотя делает пильный стол менее устойчивым. Для повышения стойкости станину можно сделать из металла или укрепить металлическими элементами. Безопасность обеспечивается не только защитным экраном, но еще креплением диска с нижней (внутренней) стороны. Дополнительные требования зависят от особенностей работы — вспомогательные элементы помогают точнее обрабатывать детали, распиливать более длинные доски, а также толстые бревна.

Делая пильный стол своими руками, можно получить целый ряд преимуществ — начиная от снижения затрат до возможности изменить конструкцию так, как это нужно мастеру. При желании можно заменить часть деталей более выгодными по стоимости, использовать материалы, оставшиеся от ремонта или строительства. Единственный минус циркулярной пилы, самостоятельно закрепленной на станке, — снижение точности позиционирования заготовок. Но этот момент еще во многом зависит от мастерства самого исполнителя.

Жесткая, устойчивая конструкция

Гладкая поверхность столешницы

Безопасное крепление диска

Ограждение, защищающее оператора станка (стола)

Методы распила ЛДСП без сколов

Пилить можно на форматно-раскроечном станке. Но его стоимость начинается от 50 000 и достигает 1 000 000 рублей. Если нужно распилить ЛДСП, чтобы сделать для себя несколько предметов мебели, больше подойдут другие методы.

Царапина

Следует по линейке процарапать шилом или гвоздем разметочную линию на толщину ламинированного покрытия. Пилить вдоль этой линии, следя за тем, чтобы края зубьев пилы попадали точно в царапину. Пилить можно лобзиком или ручной ножовкой.

Электролобзик

Подходит для разрезания небольшого по протяженности участка. Пилка должна быть с самым маленьким размером зубьев. Двигать лобзик нужно плавно, без нажима, обороты задать чуть выше среднего уровня.

С той стороны, где зубья входят в плиту, сколов практически не будет, а с противоположной — при недостаточном опыте появятся, но в небольшом количестве.

Циркулярная пила

Потребуется диск для пилы с мелкими зубьями. При этом способе длинные прямые разрезы будут более удачными, чем при распиле лобзиком. На стороне, где зубья врезаются в плиту, сколов не будет. Если они появятся, то с противоположной стороны, как и в случае с лобзиком.

Применение направляющих повышает точность распила. Пилу при этом лучше закрепить на столе.

Пиление с подрезанием

Потребуется большая линейка (шина), которая фиксируется на заготовке струбцинами. Первый рез проводится для подрезания ламината по разметочной линии. Шину нужно установить на линии, а рез провести на глубину 6—10 мм — сколов не будет.

Второй рез проводится насквозь. На линии входа зубьев в плиту сколов не будет, а в месте выхода ламинат уже срезан, так что их просто не может быть.

Фрезер

В этом случае, сначала следует пилить заготовку лобзиком, отступая от разметочной линии на 2-3 мм, а затем выравнивать линию по шаблону. Фреза должна быть с подшипником. При таком способе можно разрезать и криволинейно.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

  • пропил делают в цельном листе;
  • столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Материалы для изготовления рамы и крышки столярного стола

В процессе обработки деревянных заготовок рабочая поверхность подвергается серьезным нагрузкам, поэтому к ней предъявляются повышенные требования. Независимо от того, изготавливается ли обычный или складной столярный верстак своими руками, его конструкция должна быть прочной и жесткой.

Качественно выполненная рама должна выдерживать все виды нагрузок:

Верстак необходимо изготавливать из жестких и прочных материалов

  • Статические. Возникают под воздействием большого веса, если на столе обрабатывается массивная заготовка.
  • Динамические. Являются побочным эффектом таких процессов, как сверление, пиление, удары и т. п.

Прочностные характеристики рамы зависят от таких факторов, как надежность крепежных элементов (гвоздей, болтов, гаек, шурупов) и тип материала, из которого она выполнена. Подверстачье изготавливается из древесины хвойных пород, например, сосны. Хотя для этих целей также подойдет липа или клен.

Столешницу для верстака изготавливают из древесины, обладающей высоким показателем прочности:

Чаще всего столешницу верстака изготавливают из древесины

Для создания крышки столярного стола своими руками специалисты рекомендуют брать клееный щит. В этом случае не придется тратить много сил и времени на подгонку древесины. Полноценная заготовка в виде клееного щита избавит от необходимости раскраивать материал, обрабатывать его кромочную часть, а затем склеивать и выравнивать. Готовый щит обойдется немного дороже, но это стоит того.

Полезный совет! В процессе работы с деревянными заготовками можно случайно повредить крышку электроинструментом. Чтобы это предотвратить, для столешницы верстака из фанеры или ДВП можно изготовить дополнительный настил. Он вырезается в соответствии с формой и размерами крышки. Лучше, если защитный настил будет изготовлен вместе с верстаком.

Раму столярного верстака производят из дерева, реже из металла

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины. Данная конструкция имеет ряд преимуществ

Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Основные виды верстаков

Существует несколько видов верстаков, которые различаются по своему функциональному предназначению. Сложные устройства сочетают в себе несколько видов сразу. Более простые имеют ограниченные функции.

  • Столярный стол. Он представляет из себя обычный высокий стол с плоской ровной столешницей. Он предназначен для обработки и выпиливанию мелких деталей. Но большие доски обрабатывать на нем сложно.
  • Длинный верстак. Он представляет из себя длинную конструкцию с тисками для закрепления досок и бревен. Главное его предназначение – обработка таких видов деталей. Однако собирать мелкие изделия здесь невозможно.
  • Универсальный стол. Он имеет плоскую широкую столешницу, рядом отверстия для сброса мусора и длинное крепление с тисками. Наиболее продвинутые модели с отдельных сторон укреплены металлическими листами или лентой, что позволяет обрабатывать на нем изделия из металла и камня.
  • Мобильный верстак. Имеет небольшой размер и вес. Предназначен для переноски с места на место и обработки небольших изделий.
  • Стационарный стол. Эти конструкции тяжелые и, как правило, надежно крепятся к полу. На них обрабатывают тяжелые бревна, доски, крупные детали. Обычно такие варианты используются в частных домах, где хозяин довольно часто занимается столярными или другими работами. Чаще всего эти верстаки бывают универсальными с большим количеством приспособлений.
  • Складной столик. Это промежуточный вариант между мобильным устройством и большим стационарным столом. Сборные верстаки также имеют довольно большой размер, но при этом их можно довольно быстро убрать. Они подходят для гаражей или небольших частных домов.


Столярный верстак по конструктивным характеристикам представляет собой стол, на котором расположены полки для инструментов, ящики и дополнительное оборудование.

Этапы изготовления

Перед сборкой станка для распила досок, бревен и заготовок следует подготовить все необходимые материалы и инструменты. Для работы понадобятся:

  • влагостойкая фанера;
  • листовой материал, подходящий для изготовления корпуса;
  • элементы для корпуса и ножек (бруски 40 на 40 мм).

Крепление будет выполняться саморезами с помощью шуруповерта. Все необходимые детали пилят электролобзиком. Также готовится пила с диском подходящего диаметра.

Алгоритм создания стола:

  1. Распиливание всех деталей на части с нужными размерами.
  2. Разметка участков крепления пилы и ножек на столешнице.
  3. Изготовление корпуса, который обычно представляет собой ящик прямоугольной формы без крышки и дна.
  4. Установка столешницы.
  5. Вырезание отверстия, которое должно быть на 5–10 мм длиннее и на 4–6 мм шире диска.

Если распиливать материал под определенным углом, то получившаяся прорезь должна напоминать по форме трапецию (перевернутую). Для ровного пиления делается обычное отверстие. Перед выпиливанием паза следует приложить пилу и откорректировать отметки.

Распиливание всех деталей на части с нужными размерами

Разметка участков крепления пилы и ножек на столешнице

Изготовление корпуса

Установка столешницы и вырезание отверстия

Подготовка к установке пилы

Стол для торцовочной пилы своими руками

Опорный стол, на котором можно выполнять торцовку различных материалов посредством установки торцовочной пилы, можно прибрести в магазинах строительного инструмента, где представлен широкий ассортимент подобных изделий. Но иногда бываю случаи, что нет возможности купить то, что именно нужно для процесса выполнения работ, тогда встает вопрос, а как сделать его самостоятельно.

Изначально нужно ответить на несколько вопросов, от которых зависят параметры сооружаемого изделия и материал, который будет использован, это:

  1. Где он будет установлен.
  2. Каким образом будет выполнено закрепление на полу или иной поверхности.
  3. Какой материал и каких геометрических размеров предстоит обрабатывать.
  4. Какой тип, способ крепления и геометрические размеры у торцовой пилы, которую предстоит устанавливать на изготавливаемый стол.

Рекомендации от профессионалов

Теперь вы знаете, как из ручной циркулярной пилы сделать станок, поэтому рассмотрим советы мастеров:

  • Перед тем, как использовать электрическую пилу на станке, проверьте диск пилы при помощи угольника, потому что некоторые недобросовестные производители ставят диск не ровно пол углом в 90 градусов, из-за чего спилы оказываются скошенными.
  • Если при работе вы планируете применять стол для хранения на нем инструментов, то размеры столешница должны быть больше, чем 1 м2.
  • Для создания станка используйте прочные и высококачественные материалы, потому что в противном случае он прослужит недолго.
  • Стол можно дополнять, к примеру, мастера иногда умудряются присоединить к нему особый пылесос или расклинивающий нож с защитой для дисков, чтобы остатки от резки дерева и стружка не летели по всем сторонам.
  • Заранее следует выбрать место для монтажа стола, а еще убедиться в том, чтобы пол, где будет стоять стол, был идеально ровным.
  • Если есть навыки и желание, то можно сделать складывающуюся столешницу, но тут потребуется тратить больше сил, времени и материалов.
  • Если стол вибрирует или качается при работе, то следует отрегулировать высоту ножек при помощи резины.

Так как циркулярная пила является электрическим устройством, то работать с ней стоит специалистам. Перенос выключателя в иное место тоже стоит доверять лишь специалистам.

Добавьте опоры расширений

1.
Для опор расширений D выпилите четыре заготовки размерами 152 x 508 мм. Чтобы определить их окончательную ширину, поставьте торцовочную пилу на верхнюю панель А. Положите длинное правило из прямой доски на столик пилы и ручки-опоры В, чтобы его концы выходили за края платформы. Измерьте расстояние от правила до нижней стороны нижней панели. Опилите заготовки опор D до этой ширины и сохраните обрезки.

2.
Для разметки на опорах расширений D центров отверстий, в которые вставляются концы труб (рис. 1),отметьте на одном торце нижней панели А центры проемов между трубными направляющими С. Проведите центральные линии для внешнего проема спереди, а для внутреннего проема — сзади.

Изготовление упоров

Последний этап изготовления распилочного стола своими руками — установка упоров. Стандартная деталь большинства циркулярных станков — направляющая для продольного реза. Традиционно упор изготавливают из алюминиевого карниза или деревянного бруска. Размер его выбирают так, чтобы деталь проходила по всему столу — параллельно пиле и от края до края.

Часто используются на распилочных столах и поперечные упоры. С их помощью выполняют резку деталей под углом 90 градусов и торцевание досок. Для изготовления упора следует выполнить такие действия:

  1. Подготовить обыкновенный фанерный лист толщиной 1 см.
  2. Закрепить на нем брусок высотой не ниже 2 см.
  3. С нижней стороны основания закрепить вторую рейку, перпендикулярную первой.
  4. Отрезать лишнюю часть основания.

К обрабатываемым заготовкам поперечные упоры крепятся с помощью струбцин или крепежных устройств, сделанных из деревянных шайб. Такие самодельные зажимы обеспечивают крепление направляющих на деталях практически любой ширины. Если же брусок с нижней стороны основания закрепить под углом 45 градусов, получится угловой упор. После завершения всех работ поверхность циркулярного стола можно обработать шлифовальной машинкой и покрыть слоем защитного лака. Это убережет ее от различных механических повреждений, да и в целом продлит срок службы.

Возможно, внешне такой стол выглядит не так привлекательно, как фабричный. Однако с технической точки зрения ничем ему не уступает, поэтому даже начинающий плотник может смело браться за его изготовление.

Подготовить детали для продольного упора

Собрать кронштейны для крепления

Установить планку на стол

Скрепить части для поперечного пиления

Прикрепить поперечные упоры с помощью струбцин

Поперечный упор готов

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

  1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
  2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Универсальный верстак для торцовочной пилы своими руками

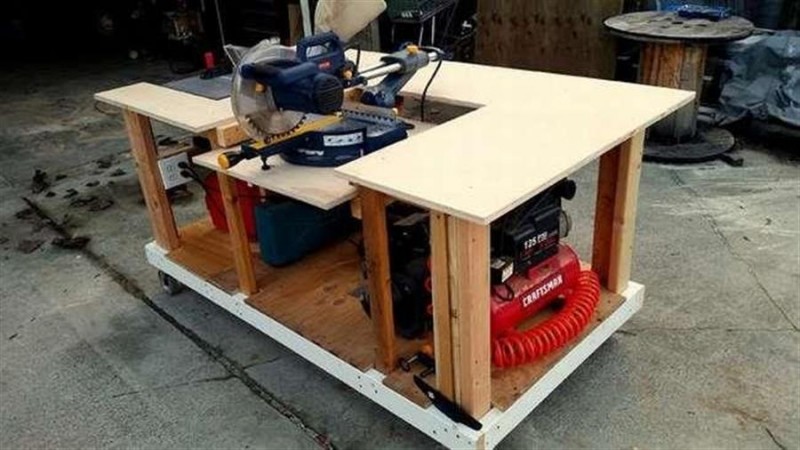

Удобный и компактный вариант верстака для столярных работ, идеально подойдет для помещений небольшой площади.

Внутри рубанка удобно расположился воздушный компрессор, а по середине стола заподлицо с уровнем столешницы торцовочная пила. Ах какая красота, неправда ли?

Собирается деревянный каркас верстака:

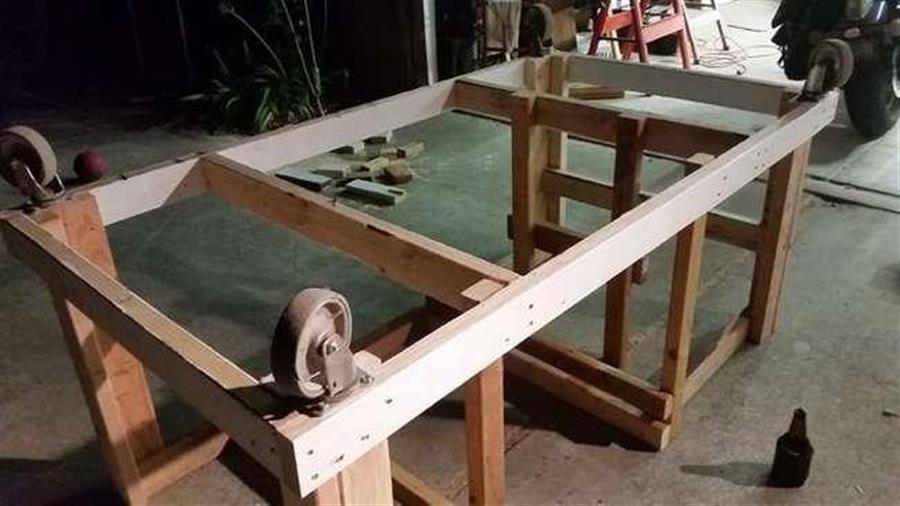

К основанию ножек крепятся колеса:

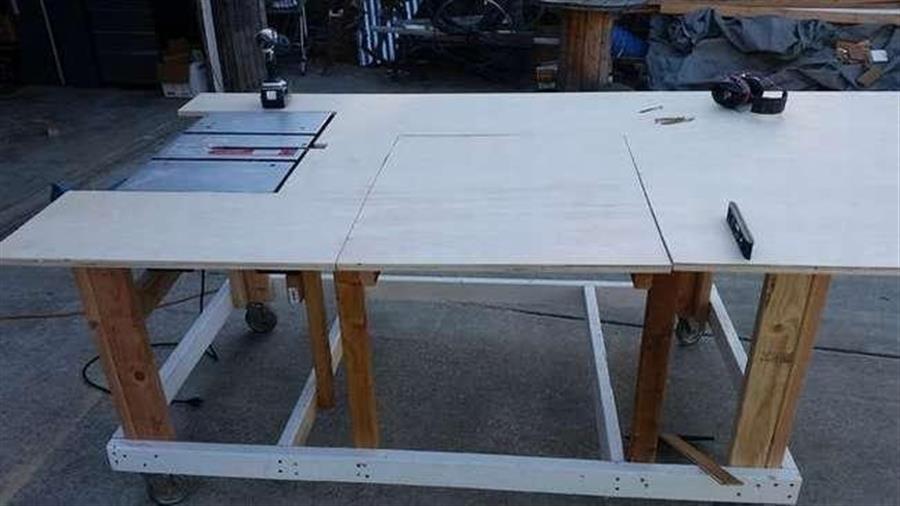

Сверху монтируется столешница:

В основании крепится полка для оборудования и инструмента:

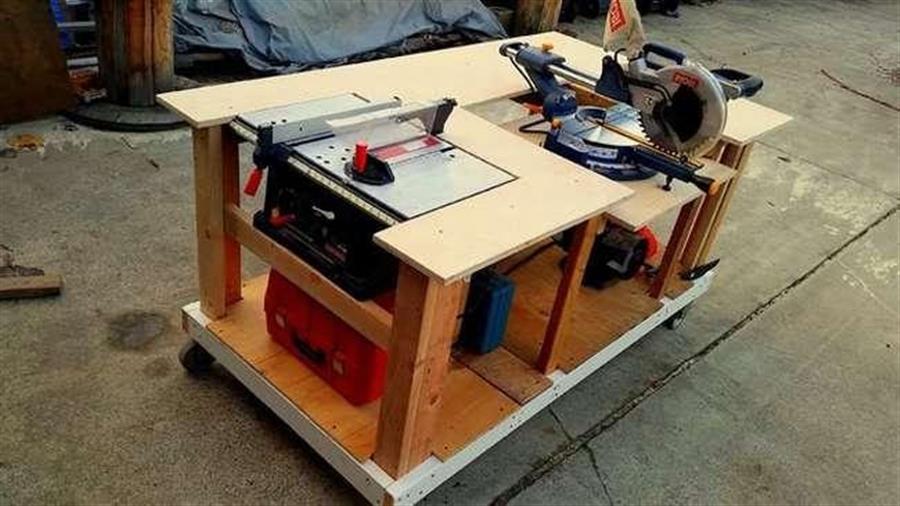

На финальном этапе устанавливается компрессор и торцовочная пила:

Источник фото: www.instructables.com/id/Mobile-Workbench-With-Built-in-Table-Miter-Saws

Читать полностью (ссылка)

Требования к бытовым циркулярным станкам

Циркулярная пила по дереву Конструктивно самодельная циркулярная пила не должна отличаться от заводских моделей. Они состоят из опорного стола, в центре которого расположена прорезь для пильного диска. Помимо этого, в конструкции присутствуют измерительные компоненты, элементы для фиксации заготовки и для обеспечения безопасности работы.

Перед изготовлением необходимо ознакомиться с основными требованиями к его компонентам

Важно, чтобы они подходили друг другу не только конструктивно, но и по техническим параметрам. Для этого можно взять схему типичной конструкции заводского деревообрабатывающего станка

Комплектация деревообрабатывающего пильного оборудования:

  • стол. Должен обладать достаточной устойчивостью, поверхность столешницы — идеально ровная;
  • силовая установка. Основные параметры электродвигателя для вращения диска — мощность и количество оборотов;
  • дополнительные компоненты. К ним относятся упоры для фиксации деревянной заготовки, линейки для измерения.

Преимуществом самодельных моделей является возможность выбора ее габаритов, производительности и других технических параметров. В процессе составления схемы изготовления можно подобрать оптимальную высоту стола, размеры столешницы, характеристики электродвигателя. Этим не обладает ручной инструмент для деревообработки.
