Дисковая пила: назначение, применение, принцип работы и особенности ремонта

Обслуживание диска циркулярной пилы

Шаг 1. Снятие и установка ножа.

Шаг 1. Снятие и установка диска

Повернитесь и отсоедините циркулярку от розетки. Всегда используйте диск, соответствующее типу режущего материала. Чтобы снять полотно, втяните нижний защитный кожух настолько, чтобы вдавить зубья в кусок фанеры. Удерживая пилу, извлеките болт диска с помощью гаечного ключа, входящего в комплект поставки пилы . Наденьте рабочие перчатки, снимите шайбу, полностью втяните нижнею защиту и снимите диск: снимите внутреннюю шайбу. Очистите и осмотрите диск (шаг 2).

Чтобы установить диск, сначала вставьте внутреннюю шайбу обратно на вал. Наденьте рабочие перчатки и установите его на вал, зубья которого должны быть направлены против часовой стрелки. Затем вставьте другую шайбу обратно на шпиндель и снова установите болт диска. Поверните его рукой до упора, затем затяните на пол-оборота при помощи ключа из комплекта поставки циркулярки.

Шаг 2. Очистка и проверка диска

Наденьте рабочие перчатки, протрите полотно и болт лезвия чистой тканью: используйте небольшую кисть для очистки шпинделя. Если лезвие липкое, протрите его кистью, смоченной в растворителе для краски. Зубья полотна тупые — заточите его (шаг 3). Если полотно твердосплавное и оно изношенное или поврежденные зубы, замените его (шаг 1).

Шаг 2. Очистка и проверка лезвия.

Шаг 3. Заточка диска циркулярной пилы

Наденьте рабочие перчатки, подготовьте диск к заточке, закрепив его между зажимом 2 на 4 и небольшим деревянным блоком. Введите гвоздь через деревянный блок и отверстие в центре диска в 2 на 4 (см. вставку). Затем закрепите детали 2 на 4 на краю стола или верстака. Встаньте лицом к диску и при помощи фломастера отметьте в качестве ориентира изогнутый от вас зуб.

Шаг 3. Заточка лезвия циркулярной пилы.

Положите гладкий треугольный напильник на передний край контрольного зуба, положив его ровно к исходной скошенной поверхности, обычно под углом около 30 градусов. Легким нажатием сдвиньте напильник вперед по зубу 3-4 раза, затем при обратном ходе выталкивайте его из зуба. Повторите процедуру на каждом изогнутом от вас зубе, поворачивая диск по мере необходимости до тех пор, пока вы не вернетесь к исходному зубу. Затем так же заточите верхний край каждого зуба лицевой стороной в сторону от вас.

Чтобы завершить работу, снимите зажим 2 на 4, вытащите гвоздь и переверните полотно. Протащите гвоздь через деревянный блок и отверстие в центре лезвия в 2 на 4, затем снова закрепите лезвие 2 на 4. Аналогичным образом запилите передний край и верхний край каждого зуба лицевой стороной в сторону от вас. После заточки ножа протрите его чистой тканью и установите на место (шаг 1).

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

  1. Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
  2. На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
  3. Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
  4. Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

  1. Завести диск на место и одеть его на втулку шпинделя.
  2. Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
  3. Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
  4. Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
  5. Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Общие технические характеристики стационарных циркуляционных пил

Как и любой инструмент, стационарные циркуляционные пилы имеют свои основные и определяющие характеристики:

Мощность электродвигателя. От этого показателя зависят многие характеристики инструмента, скорость работы, удобство, необходимое напряжение электросети, а также такая важнейшая характеристика, как глубина пропила. Для бытовых задач подойдёт устройство мощностью до 2 кВт. Не забывайте, что более мощный прибор требует определённой подготовки электросети. Глубина пропила. Одна из важнейших характеристик прибора. На этот показатель влияют мощность двигателя и радиус пильного диска. Частота вращения диска. Напрямую определяет скорость и влияет на качество спилов

Если вы собираетесь распилить материал для черновых работ, то скорость тут имеет не совсем первостепенное значение, однако, если вам важно качество срезов, выбирайте модель с высокой скоростью вращения диска. Это исключит сколы на поверхности

Плавный пуск

Это одна из важнейших характеристик инструмента. Она позволяет сократить нагрузку на двигатель и продлить срок его службы. Удаление опилок. Эта функция доступна для современных моделей, снабжённых специальным патрубком, к которому можно подключить пылесос. Экстренная остановка диска. Система выключает прибор сразу же при касании диска рукой. Такой системой снабжены более дорогие модели иностранного производства. Лазерная метка. В этом случае можно не использовать шину. Направление задаёт луч, который формирует правильную траекторию.

Выбор бытовой пилы: Einhell RT-CS 190/1

В качестве основных особенностей выступает эргономичная рукоятка, за счет которой с инструментом сможет справится даже новичок. В том числе еще и поэтому пилу максимально удобно использовать при решении бытовых задач. Мастер сможет легко заменять пильное полотно благодаря ключу и фиксации шпинделя. Приобретать ключ дополнительно не придется, так как он входит в комплект. Работать с оборудованием можно будет дома, так как оно отличается низким уровнем шума и вибрации.

Эта надежная и недорогая циркулярная пила имеет устройство пылеудаления со специальным адаптером, который подсоединяется к пылесосу. С помощью данного функционала вы сможете поддерживать рабочее место в чистоте. Шестерни редуктора изготовлены из материала повышенной твердости и прочности, который отличается износоустойчивостью и длительным сроком эксплуатации.

Читайте:

Производитель позаботился о том, чтобы работа была облегчена, это стало возможно еще и благодаря практичному кабельному зажиму. Помимо прочего он исключает повреждения и свертывание кабеля. Размер диска составляет 190×30 миллиметров, число зубьев – 24. Под углом 90 градусов оператор сможет углубиться в материал на 66 миллиметров, что касается 45 градусов, то глубина пропила будет эквивалентна 48 миллиметрам.

Характеристики циркулярной пилы

Дисковые электропилы по дереву имеют ряд уникальных качеств, выделяющих их в ряду прочего ручного распиловочного инструмента. Так, в частности, можно изменять глубину и угол распила прямо во время работы. Особенно хороши в этом отношении погружные модели, которые позволяют выполнять изолированные пропилы заданных размеров.

Следует учитывать, что качество и точность распиловки будет зависеть от количества зубцов и угла заточки диска. С увеличением числа зубцов на диске электропилы возрастает качество пропила, но вместе с тем неизбежно уменьшается производительность

Далее необходимо обратить внимание на мощность мотора и легкость инструмента, а также на соответствие технике безопасности: прочность креплений, в том числе защитного кожуха, цельность электроизоляции и т. п

Особенности дисков

Для ручных циркулярных электропил выпускают диски с напайками из твердых сплавов и без таковых. Отсутствие напаек позволяет получать аккуратные пропилы в мягкой древесине.

Твердосплавными напайками диски дополняют для работы с очень твердыми породами древесины, а также маловязким пластиком, металлом, гвоздями. Чистоты пропила от такого диска ждать не стоит, однако производительность отличается более высокими показателями.

Положительный и отрицательный угол заточки

Среди характеристик ручной циркулярной пилы можно вычленить один немаловажный фактор: угол заточки дисковых зубцов. Отличить их несложно: загнутые по ходу дискового вращения зубцы образуют положительный угол, а против — отрицательный.

Положительный угол заточки зубцов требуется для наилучшего распила дерева, в том числе и досок с гвоздями, и пластика. Диски с отрицательным углом заточки обычно применяют для распила жести и т. п.

Впрочем, диском с отрицательным углом заточки зубцов можно распилить и дерево, если требования к качеству спила невысоки: в этом случае волокна древесины разрываются, и материал скорее походит на перегрызенный, чем на перепиленный.

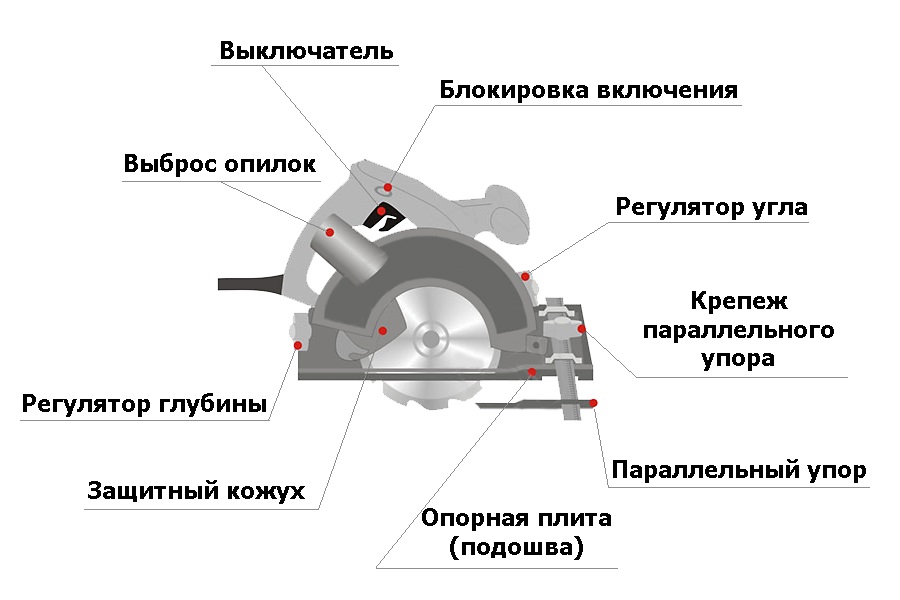

Конструкция дисковой пилы

Пила электрическая дисковая была создана Митчеллом и Силливаном, основателями знаменитого производителя оборудования SKIL. Прибор, называвшийся Skilsaw – прообраз сегодняшней дисковой пилы, увидел свет в середине 20-х годов прошлого века. Однако сегодня пила выглядит совсем иначе, нежели, в то время.

Пила по дереву электрическая дисковая представляет собой ручной инструмент, который создан для продольной и поперечной резки лесоматериалов, древесных материалов, пластиковых заготовок и мягких цветных металлов.

Сама конструкция дисковой пилы почти не изменилась с момента создания. Естественно, прибор сегодня более эргономичный и мощный, масса гораздо меньше. Принципиальные изменения произошли лишь с пильными дисками. Специалисты постоянно разрабатывают новые и совершенствуют старые пильные диски.

Главные составляющие пилы:

  • электрический силовой агрегат
  • корпус редуктора
  • защитный кожух
  • платформа и направляющая.

Корпус чаще всего изготовлен из прочного термостойкого пластика, иногда – из металла. Так как работать с дисковой пилой часто приходится в условиях запылённости, то разработчики все больше внимания системам вентиляции и охлаждения, а также отвода опилок. Все современные модели подключаются к промышленным пылесосам.

Попадаются и довольно уникальные варианты. К примеру, пила Worx WT431KE от фирмы WORX имеет «револьверную рукоятку», изменяющую свой угол наклона до 60 градусов. Таким образом, мастер может работать пилой так, как ему удобно, по индивидуальным анатомическим особенностям. Это инженерное решение создано компанией WORX и внедрено исключительно в устройствах данного производителя.

Все дисковые пилы имеют коллекторный электромотор мощностью от 500 до 2500 Вт. Показатель мощности оказывает влияние на глубину пропила и число оборотов пильного полотна.

Отметим, что новая разновидность таких устройств – аккумуляторные циркулярные пилы. Наиболее интересная новинка – дисковая пила BOSCH GKS 36 V-LI Professional, которая работает на высококачественных литий-ионных аккумуляторах. Прибор при диске диаметром 165 мм (4000 об./мин) имеет вес 4.8 кг.

Типы дисковых пил

Типы дисковых пил.

Для бытовых нужд вполне подходят ручные варианты поперечных, продольных и наклонных надрезов. Они маневренные, легкие и относительно недорогие.

Ряд моделей позволяет обрезать не только ягодицы, но и где угодно благодаря специальной функции погружения. Из-за возможности наклона относительно пластины, такие модели видели материал под разными углами.

Основная пластина этого инструмента изготавливается штамповкой (подходит для бытовых целей) или отливкой (для профессиональных инструментов).

Для больших объемов работ вам понадобится стационарная циркулярная пила с коробчатой ​​станиной. Они были использованы раньше. Современные модели выполнены очень компактно, что позволяет размещать их на рабочих поверхностях, например на рабочих стульях.

Профессионалы нуждаются в более массивных инструментах, которые размещаются прямо на полу комнаты. Они способны влиять на глубину резания благодаря подвижному рабочему столу. Привод остается неподвижным во время работы. За счет этого возможности дисковой пилы значительно расширяются.

Если работа часто выполняется с переменной нагрузкой, то комбинированные варианты являются подходящими. Они отличаются от ручных тем, что в корпусе имеются специальные крепления, позволяющие неподвижно работать на любой горизонтальной поверхности. В этом случае пила фиксируется лезвием вверх.

Все началось с простой ножовки

Именно эта пила является родоначальницей семейства ручного инструмента, предназначенного для обработки древесины. Как только было выплавлен первый слиток железа, у человека возникла мысль выковать из него орудие для обработки земли.

Можно предположить, что вторым после мотыги стал топор. Третьей наверняка стала пила с ручкой, известная нам сегодня под названием ножовка. За столетия, прошедшие с момента ее изобретения она обзавелась многочисленными «братьями и сестрами», выполняющими десятки разных работ.

Принятая классификация делит этот вид ручных пил на две группы:

  • Ножовки по дереву;
  • Ножовки по металлу.

В зависимости от направления резки ручные пилы по дереву делятся на три категории:

  • Для продольного пиления резки;
  • Для поперечной резки;
  • Универсальные (продольно-поперечные).

Разница между ними состоит в форме режущих зубьев: у инструмента для продольного пиления они наклонены вперед, а у поперечной ножовки — прямые.

Универсальный ножовочный зуб тоже наклонен вперед, но имеет особую заточку. Она позволяет пилить вдоль и поперек волокон.

 По назначению ручные пилы делят на несколько видов:

  • Классические ножовки (поперечная или продольная резка);
  • Выкружные пилы (для прорезания отверстий);
  • Шиповые пилы (для нарезки соединительных шипов).

При выборе ручной ножовки немаловажную роль играет не только форма, но размер зубьев.

Различают три вида резцов:

  • Мелкий зуб – 2,0-2,5 мм (для высокоточного пиления и резки мелких изделий);
  • Средний зуб – 3,0-3,5 мм (для деталей среднего размера);
  • Крупный зуб – 4,0-6,0 мм (для грубой резки бруса и бревен).

Международная классификация делит ножовки не по высоте зубьев, а по их количеству, приходящемуся на 1 дюйм режущего полотна. Этот стандарт прижился и у нас, поэтому не удивляйтесь, если увидите на этикетке инструмента буквы PPI или TPI. Цифра, стоящая за ними – число зубьев на один дюйм длины. Чем оно больше, тем мельче зуб (например, PPI 8 или TPI 14).

Сегодня на рынке можно увидеть модернизированный вид ножовок. Их легко отличить по промежуткам, нарезанным в полотне. В результате зубья располагаются группами по 6-7 штук.

Этот инструмент предназначен для резки сырой древесины. Промежутки между зубами нужны для того, чтобы мокрая щепа не забивала пропил и легко удалялась при работе.

Кроме привычных ручных ножовок, пользователям сегодня предлагается электрифицированный вариант инструмента. Мощная электроножовка легко справится с большим объемом работ по раскрою пиломатериала, не слишком утомляя владельца.

Универсальность применения у нее достигается за счет комплектации пилами с разной длиной и шириной полотна и размером зубьев. Это позволяет успешно работать не только по древесине, но также по пластику и металлу. Другое название этого инструмента – сабельная пила.

Сабельная электроножовка

Основной параметр, характеризующий возможности электроножовок – мощность. Она находится в диапазоне от 400 до 1600 Вт. От нее напрямую зависит глубина распила, которая составляет от 90 мм у бытовых, до 200 мм у профессиональных моделей.

Ручной инструмент для обработки металла не столь разнообразен. Существует всего один вид ручной ножовки, способной резать этот материал. Ее рабочий орган – широкое или узкое полотно с мелкими закаленными зубьями. Его вставляют в лучковый держатель и натягивают с помощью винта.

Лучшие ручные циркулярные пилы с возможностью стационарной установки

Кроме стандартных дисковых пил есть модели, предназначенные для стационарной установки. За счет высокой мощности они прекрасно заменяют распилочные станки, поэтому подходят для профессиональных задач. В рейтинг вошли 5 электропил с возможностью стационарной установки.

BOSCH PKKS 18 LI 0

Инструмент эффективен при работе с деревянными и металлическими заготовками. За счет системы CutControl обеспечивается максимальная точность распила по меткам.

Поддерживается глубина реза под углом до 45 градусов. Под прямым углом можно выполнить распил до 48 мм.

Пила работает от литий-ионного аккумулятора с напряжением 18 В.

Комплектуется диском диаметром 150 мм. Диаметр посадочного отверстия составляет 16 мм. Блокировка шпиндиля делает эксплуатацию инструмента максимально безопасной.

Характеристики:

  • мощность — 1800 Вт;
  • диаметр диска — 150 мм;
  • высота распила — до 48 мм;
  • угол наклона — 45 град.;
  • обороты — 3800 об/мин;
  • напряжение аккумулятора — 18 В;
  • вес — 2.6 кг.

Достоинства:

  • удобно держать в руке;
  • отлично пилит;
  • адекватная цена;
  • высокая производительность.

Недостатки:

  • плохо закреплен пильный диск;
  • нет индикатора батареи.

BOSCH GKT 55 GCE

Компактная дисковая пила с возможностью регулировки частоты вращения диска. Подходит для обработки дерева, щитового материала, оргстекла, алюминия и других материалов.

Благодаря подошве из алюминия отлично выдерживает серьезные нагрузки.

Удобная рукоятка обеспечивает комфортную работу в течение продолжительного времени. Предусмотрена регулировки скорости и система Constant Electronic для точного распила под разными углами.

За счет двигателя мощностью 1,4 кВт обеспечивается высокая производительность.

Характеристики:

  • мощность — 1400 Вт;
  • диаметр диска — 165 мм;
  • высота распила — до 57 мм;
  • угол наклона — 45 град.;
  • обороты — 6250 об/мин;
  • размер — 310×240 мм;
  • вес — 4.7 кг.

Достоинства:

  • плавный пуск;
  • регулировка скорости;
  • удобная смена диска;
  • точная работа с направляющими.

Недостатки:

  • тугой коннектор пылесоса;
  • неудобная регулировка угола наклона.

Hyundai C 1500-190

Модель подходит для профессионального использования благодаря мощному щеточному двигателю на 1,5 кВт и диска диаметром 190 мм.

Под углом 90 градусов распил составляет до 65 мм.

Также можно работать под углом 45 градусов, но глубина распила уменьшается.

Модель имеет систему блокировки от случайного включения. Можно работать с направляющими шинами.

За счет регулирования оборотов можно подбирать оптимальную скорость вращения диска для работы с разными материалами.

Пила комплектуется пылесосом, необходимым для отвода пыли.

Характеристики:

  • мощность — 1300 Вт;
  • диаметр диска — 190 мм;
  • высота распила — до 65 мм;
  • угол наклона — 45 град.;
  • обороты — 4500 об/мин;
  • вес — 5.1 кг.

Достоинства:

  • невысокая цена;
  • производительность;
  • удобный хват;
  • возможность тюнинга.

Недостатки:

  • тяжелая;
  • коротковатый шнур.

BOSCH UniversalCirc 12 2.5Ah x1

Дисковая пила подходит для работы с древесными и другими материалами. Работает от аккумулятора, за счет чего пользователь не ограничен в движениях.

Можно выбрать угол распила от 0 до 45 градусов.

Под прямым углом максимальная глубина составляет 26 мм. Можно использовать инструмент с направляющей шиной. В наборе идут два диска диаметром 15 и 85 мм.

Предусмотрена блокировка от случайного запуска. Можно дополнить пилу пылесосом для быстрого удаления образовавшейся пыли.

Характеристики:

  • диаметр диска — 85 мм;
  • высота распила — до 26 мм;
  • угол наклона — 45 град.;
  • обороты — 1400 об/мин;
  • напряжение аккумулятора — 12 В;
  • вес — 1.4 кг.

Достоинства:

  • качественная сборка;
  • легкий вес;
  • высокая производительность;
  • работа под разными углами.

Недостатки:

  • регулировка оборотов;
  • нет размерных меток.

DeWALT DWE560

Инструмент оснащен электродвигателем мощностью 1,35 кВт, обеспечивающим вращение диска до 5500 оборов за минуту.

Удобные ручки повышают комфорт при работе.

Модель подходит для распила фанеры, ламината, ДСП, паркета и металлических изделий.

Под прямым углом максимальный распил составляет 65 мм при диаметре посадочного отверстия 16 мм. Пила практически не издает шума.

Вес составляет всего 3.7 кг. Можно подсоединить пылесос для сбора строительного мусора.

Инструмент поставляется с ключом, переходником для пылесборника, параллельным упором и диском диаметром 184 мм.

Характеристики:

  • мощность — 1350 Вт;
  • диаметр диска — 184 мм;
  • высота распила — до 65 мм;
  • угол наклона — 48 град.;
  • обороты — 5500 об/мин;
  • размер — 286×226 мм;
  • вес — 3.7 кг.

Достоинства:

  • быстрый распил;
  • подходит для плотных материалов;
  • удобное переключение глубины;
  • можно подключать пылесос.

Недостатки:

  • коротковатый шнур;
  • подошва слегка люфтит в задней части.

Цепные пилы

Часто в работе с древесиной важна не чистота и точность реза, а его глубина. Именно эту задачу решает цепная пила – мощное устройство с электрическим или бензиновым мотором, предназначенное для валки леса и резки дров.

У нее есть два основных взаимосвязанных технических параметра:

  • Мощность двигателя;
  • Длина шины.

Шиной называют две плоские пластины, соединенные между собой с небольшим зазором для установки пильной цепи. На одном конце у нее стоит ведомая звездочка, а с другой имеются вырезы для натяжного механизма.

Цепная электрическая пила

Мощность цепных пил с электроприводом составляет от  1,5 до 4 кВт. Выбирая устройство для хозяйственных работ на участке лучше остановиться на мощности от 1,5 до 2 кВт при длине пильной шины от 30 до 40 см. Этого вполне хватит не только для санитарной обрезки сада, но и для заготовки дров.

При необходимости таким инструментом можно распустить доску, бревно или брус, хотя высокого качества и точности реза вы не получите.

Различают два подвида цепных электропил:

  • С боковым (поперечным) размещением двигателя;
  • С продольной установкой мотора.

Бензопила

Главное, что дает владельцу цепная бензопила – автономность. С таким инструментом вы можете отправиться в лес и нарезать там дров. За такой весомый плюс придется заплатить свою цену: бензопилы по конструкции более сложные, чем электрические. Особенно сильно ощущается эта разница при покупке дешевого «но-найм» устройства. Проблемы с запуском, карбюратором, кольцами и свечами – частые спутники такой покупки. Поэтому лучше приобрести более дорогую цепную бензопилу, чем терять деньги при эксплуатации эконом-варианта.

Ремонт базовой пластины циркулярной пилы

Проверка опорной плиты.

Для начала ремонта пилы необходимо выключить и отсоедините ее от розетки. Чтобы убедиться, что лезвие не является проблемой, замените его. Затяните винты опорной плиты, установите диск на максимальную глубину резания и отрегулируйте опорную плиту под углом 90 градусов. Переверните электропилу вверх дном и установите ее на ровную поверхность.

Установка опорной плиты на циркуляре.

Установите угольник на опорную плиту и напротив диска. Если диск находится не под углом 90 градусов к опорной плите, выполните ремонт приводной передачи и шпинделя. В противном случае попробуйте использовать циркулярку. Если проблема не устраняется, замените опорную плиту.

Ремонт опорной плиты.

Ремонт начнем с выключения и отсоедините пилы от электросети, а затем снимем диск. Поверните пилу на бок и установите ее на ровную поверхность. Отвинтите опорную плиту и снимите ее с корпуса двигателя и узла регулировки наклона.

Ремонт опорной плиты циркулярной пилы.

Если она заклепана, возьмите инструмент для профессионального обслуживания. В противном случае, купите точную дублирующую опорную плиту, установите ее на корпус двигателя и узел регулировки угла наклона и закрепите винты. Установите диск на место и попробуйте использовать циркулярку. Если проблема не устраняется, обратитесь в сервисный центр.

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

  1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
  2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
  3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
  4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
  5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
  6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
  7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
  8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

Рейтинг топ-3

Для того, чтобы помочь читателям с выбором подходящей циркулярной пилы, мы составили краткий рейтинг, основанный на отзывах покупателей и технических параметрах.

Интерскол ДП-165/1200 — самая низкая стоимость

Эта модель от российского производителя, способная помериться силами с циркулярками, созданными именитыми брендами. Мощный аппарат способен проработать без сбоев на протяжении 4 лет, но у него есть недостаток: опилки летят прямо в лицо оператора.

Видео:

Характеристики:

  • Мощность: 1200 Вт.
  • Диаметр диска: 165 мм.
  • Глубина пропила: 55 мм.
  • Число оборотов: 4700 об/мин.
  • Вес: 4,2 кг.

Макита 5008MG — лучшая эргономика

Профессиональный инструмент, который, по мнению покупателей, лежит в руках как влитой. Несмотря на внушительную силу и немалую массу, циркулярной пилой работать легко. Встроенная подсветка позволяет не сбиться с «курса» при слабом освещении.

Видео:

Характеристики:

  • Мощность: 1800 Вт.
  • Диаметр диска: 210 мм.
  • Глубина пропила: 75,5 мм.
  • Число оборотов: 5200 об/мин.
  • Вес: 5,1 кг.

Основные проблемы и их причины

Циркулярная пила – это очень удобный и практичный инструмент, позволяющий реализовать массу способов обработки древесины. С ее помощью можно резать доски вдоль и поперек, без ограничений на размеры и расстояния, изготавливать рейки, снимать по частям излишки материала. Такой прибор незаменим при работе на высоте, в тесных и труднодоступных местах, где бессильны крупногабаритные и стационарные аналоги.

Как и любые электротехнические приборы, такие пилы различаются по качеству и допустимой рабочей интенсивности. Специалисты выделяют два основных класса: промышленные и бытовые. Промышленная дисковая пила предназначена для эксплуатации в условиях продолжительной интенсивной нагрузки, а бытовая считается низкокачественным инструментом, для которого выход из строя – обычное дело.

Схема устройства зуба дисковой пилы.

Именно с последним типом устройств чаще всего приходится иметь дело при работе в домашних условиях. Бытовые пилы рассчитаны на периодическое непродолжительное использование, но даже это не спасает их от частых поломок. В этих электроинструментах, как правило, не предусмотрены ни регуляторы мощности, ни защитные устройства, ни предохранители. Есть только кнопка включения.

Такой инструмент особенно уязвим перед различными неисправностями и может сломаться в любой момент. Основные причины, по которым это может произойти:

  • короткое замыкание;
  • чрезмерная нагрузка на двигатель;
  • неаккуратное обращение;
  • сильное давление;
  • работа с затупленным пильным диском;
  • эксплуатация инструмента не по назначению.

Преимущества и недостатки эксплуатации

У этого инструмента имеется довольно широкая область применения. Его можно использовать, начиная с производства деревянных изделий из древесины и заканчивая изготовлением мебели и выполнением работ в домашней мастерской. Однако для того чтобы понять, насколько актуальна покупка такого инструмента, необходимо установить, какие плюсы и недостатки имеет это оборудование в процессе эксплуатации.

Многофункциональность ручных пил можно рассматривать в качестве основного достоинства. При наличии в арсенале этого инструмента у специалиста и домашнего мастера появляется возможность для качественного выполнения точных распилов для формирования заготовок. Применяя его, можно легко обрезать кромки мебельных панелей, изготовленных из ДВП или ДСП. Если, помимо основного инструмента, в распоряжении имеются дополнительные приспособления, то у специалиста появляется возможность для формирования фигурного реза.

Достоинства

К числу дополнительных положительных качеств этого оборудования можно отнести следующие:

  • выполнение всех типов реза — продольного и поперечного. Исключением является только фигурная обработка, совершаемая при радиусе закругления небольшой величины.
  • равномерное распределение веса в конструкции. Это обеспечивает снижение трудоемкости выполняемых работ, а кроме того, положительным образом влияет на их качество;
  • точность обработки. Она обеспечивается по причине особенностей конструкции этих пил, а также точного позиционирования пильного диска в области будущего реза;

Недостатки

К относительным недостаткам, которые присутствуют у ручных пил, можно отнести высокий ценник на этот инструмент по сравнению с обычными моделями. Высокая стоимость инструмента обусловлена тем, что конструкция системы настройки положения режущего устройства оборудования относительно деревянных заготовок имеет свои сложности. Кроме этого, при использовании погружных пил могут возникать определенные проблемы при разрезании по ширине заготовок, у которых этот параметр имеет незначительную величину. Его минимальный размер для заготовок ограничивается габаритами, которые имеет опорная часть пилы.

В конструкции пилы погружного типа присутствует механизм регулирования оборотов электродвигателя

Это дает возможность для подбора наиболее подходящего режима работы инструментом, ориентируясь на конфигурацию детали, а также принимая во внимание породу древесины. Механизм регулировки должен быть расположен в наиболее удобной части инструмента, чтобы непосредственно при работе у специалиста была возможность легкого изменения скорости вращения режущей части инструмента

Эксплуатация

Для того чтобы этот электроинструмент прослужил вам течение как минимум обещанного производителем срока, вам достаточно всего лишь соблюдать правила эксплуатации ручной пилы Интерскол.

Особое внимание необходимо уделить следующим моментам:

  • перед тем как приступить к пилению, убедитесь, что материал надежно зафиксирован;
  • по завершении работы отключайте электроинструмент от электричества;
  • поддерживайте в чистоте пилу, не оставляя после работы загрязнённой отходами деревообработки;
  • во время пиления материала старайтесь выдерживать только максимальную скорость;
  • перед первым использованием инструмента обязательно ознакомьтесь с инструкцией по эксплуатации.

Общее описание ручной пилы для резки металлических изделий

Ручные пилы для работы с металлом всегда будут присутствовать на рынке инструментов, поскольку они имеют несколько преимуществ относительно электроприборов. Их стоимость существенно ниже, что привлекает многих. Независимость от источника электрической энергии позволяет использовать данные приспособления в любых условиях. При использовании ручной пилы для резки металла мастер может с особой точностью контролировать процесс обработки изделий.

Такой традиционный инструмент, спустя время, приобрел некоторые изменения, которые позволили ему достигнуть лучших свойств. Но его конструкция осталась той же. В С-образную раму крепится полотно, которое фиксируется специальными винтами. В ручном инструменте современного типа можно встретить следующее:

Конструкция ручной пилы по металлу

  • эргономичный дизайн;
  • ручка пилы по металлу находится перпендикулярно полотнищу, что позволяет равномерно распределить усилия;
  • инструмент с округленными углами и облегченным корпусом удобен в эксплуатации;
  • на поверхность ручки пилы наносится специальное покрытие, что повышает сцепление с руками мастера;
  • современные ручные пилы для резки металла оснащены двумя захватами: первый – для точности действий, другой – для фиксации инструмента;
  • полотно пилы хорошо натягивается, что обеспечивает более точный и ровный пропил;
  • для натяжения полотна используются пружинные держатели, которые существенно облегчают процесс замены лезвия;
  • некоторые модели ручных ножовок оснащены несколькими пазами для установки лезвий под разными углами;
  • расположение полотна в ручных пилах для резки металла самое удачное, что позволяет выполнять все действия в самых труднодоступных местах;
  • полотна изготовляются из специальных биметаллических сплавов, что существенно увеличивает их срок службы.

Дисковая пила

Дисковая пила – это особенный тип инструмента, который может иметь как ручной, так и электрический привод. Благодаря достаточно высокой скорости вращения рабочего диска она выполняет распиливание металлических заготовок или их рубку.

Конструктивной особенностью агрегата считается наличие двух массивных кругов. Их изготавливают из металла, и они перемещаются в вертикальной плоскости друг относительно друга. Круги дополнительно оснащаются пазами, имеющими разное сечение – квадратное, круглое, прямоугольное.

Агрегат дискового типа работает по следующему принципу:

Конструкция циркулярной пилы

  • металлическая заготовка вставляется в диски через подходящий по размеру паз;
  • необходимо нажать на рукоятку рабочего привода;
  • происходит смещение режущих дисков, что и выполняет поставленные задачи.

При выборе такой ручной пилы необходимо учитывать, что для выполнения резки необходимо произвести значительные усилия. Данный инструмент чаще всего применяется для резки арматурных стержней, труб, квадратного и другого профиля, разного сечения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
