Дальномер лазерный интересный принцип работы и критерии выбора

Критерии выбора

Зачем покупать лучший лазерный дальномер, если планируется пользоваться ним от случая к случаю. Приборы, измеряющие расстояние до 30 метров обойдутся в 5000-6000 рублей. Китайские аналоги стоят в 2 раза дешевле, но и служат они не так долго, как фирменные модели, например, Bosch, Интерскол и прочие. Устройства, способные измерять на расстояние до 300 метров, стоят не менее 25000 рублей, поэтому первый и самый главный критерий выбора лазерного измерителя — это дальность его действия. Все зависит от того, где планируется проводить работы:

Если в помещении, то хватит прибора с дальностью действия в 30 метров
Если на улице, тогда здесь необходимо учитывать максимальную дальность измерений. Лучше покупать прибор с запасом измерения длины, поэтому подойдут модели на 100, 150, 200 или 300 метров

https://youtube.com/watch?v=e3U9KLJPnZA%3F

При покупке также необходимо учесть такие критерии:

Наличие встроенного визира. Если планируется работы проводить на улице, то наличие визира на приборе является обязательным. Визиры бывают цифровыми и оптическими. Оптический визир реализован за счет применения линзы, а цифровой работает от применения дисплея. Попытка сэкономить, и купить лазерный дальномер без визира, приведет к тому, что результаты замеров будут иметь большие погрешности. Если лазерный дальномер будет применяться в помещении, то для этого подойдут модели без визиров Минимальная длина измерений. Многие при покупке не учитывают данный критерий, поэтому в итоге не могут измерить прибором расстояние до 50 см

Однако такое расстояние не трудно измерить линейкой или механической рулеткой, но при покупке обязательно обратите внимание не только на максимальную длину замеров, но и минимальную Точность показаний или погрешность. Здесь все просто, чем дороже дальномер, тем меньше показатель погрешности

Еще точность показаний зависит от измеряемого расстояния, и чем оно больше, тем погрешность соответственно выше. Устройства из категории недорогих до 5-6 тысяч рублей имеют параметры погрешности, которые находятся в пределах от 1,5 до 3 мм. Дорогие модели имеют параметры погрешности до 0,5-1 мм Функционал инструмента — чем больше опций (различные расчеты, подсчеты, вычисления), тем дороже прибор. Самые простые модели способны только мерять расстояние до 20-30 метров, и стоят они обычно не более 3-4 тысяч рублей. Более дорогие измеряют длину до 100 метров, и при этом они способны самостоятельно производить вычисления. Самые усовершенствованные модели не только меряют большие расстояния до 300 метров, но они еще и способны исчислять площадь треугольников, вычислять координаты точек, длину кривых участков и т.п.

Нужен ли самый дорогой и продвинутый дальномер, решать надо самостоятельно. Все зависит от того, для каких целей покупается измерительный инструмент

Если только работать в помещении, то хватит обычной модели, а если же сфера деятельности связана с проведением геодезических или инженерных измерений, тогда стоит обратить внимание на модели, стоимость которых начинается от 15 тысяч рублей

Работа с оптической рулеткой

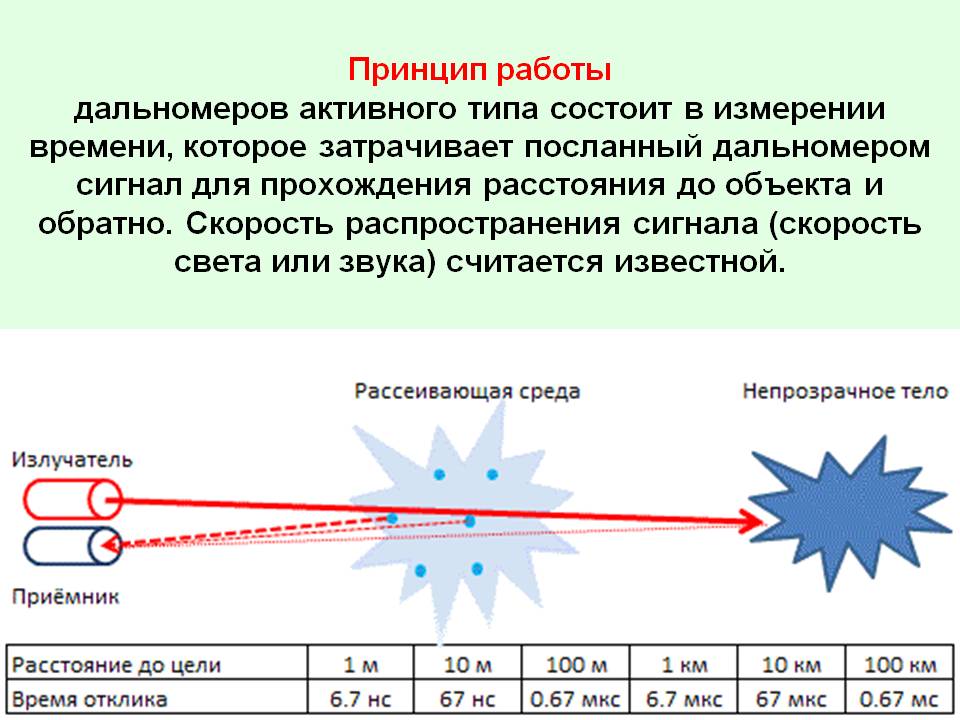

Работа таких приборов основывается на свойстве отражения луча от предмета, до которого измеряется дистанция. По такому способу функционируют металлодетекторы. Имеется два способа замера:

Существует принцип работы лазерной рулетки, основанный на свойствах импульса. Луч достигает объекта измерения, а встроенный счётчик отсчитывает время на прохождение этого расстояния и обратно. Это время нужно поделить на скорость света, равную скорости луча. По таблице рассчитывается расстояние.
Более распространённые и удобные инструменты работают на синусоидном законе. Это означает, что процессор сравнивает графики фаз луча, поданного на предмет и вернувшегося обратно. Этот метод называется фазным.

Основные и дополнительные функции

Приобретая инструмент, будущий владелец располагает несколькими способностями, которые имеет каждый дальномер. Независимо от модели, такие устройства выполняют следующие расчёты:

Объём, площадь, диагональ.
Простейшие математические действия.
Углы и размеры скатов и наклонных поверхностей.
Сохранение в памяти результатов замеров.

Кроме стандартных операций, имеются и дополнительные. Они зависят от возможностей микропроцессора и, соответственно, цены. За отдельную плату доступны:

Цветной экран.
Электронный термометр.
Визир.
Передача данных через Bluetooth.
Индикатор остатка заряда элементов питания.
Расчёт специальных инженерных формул.
Местоположение прибора — трекинг.

Правила работы

Основным преимуществом такого измерительного устройства является простота использования и скорость вычислений. Наибольшую эффективность он покажет в условиях умеренных температур, неяркого света и малой запылённости. При ярком свете для работы потребуется использование защитных очков. Для точности измерений необходима знать, как работает лазерная рулетка:

Измерения лучше проводить с жёстко зафиксированным прибором. Желательно воспользоваться штативом. Это позволит избежать дрожания рук.
Включить устройство.
С помощью специальной кнопки func закрепить начало отсчёта.
Определить, в каких единицах отразится информация.
Убедится в правильности выбора.
Избегать попадания луча в глаза.

Оптический дальномер представляет собой устройство, требующее внимательного и бережного отношения. Срок его эксплуатации можно продлить. Для этого выполняются такие правила:

Использовать прибор только в целях, указанных в инструкции.
Соблюдать условия хранения: чистое, сухое место при умеренной влажности и температуре.
Избегать царапин, ударов, встрясок.
Если с прибором не работают, он должен находиться в чехле.
Не вскрывать и не ремонтировать аппарат самостоятельно.

Достоинства и недостатки прибора

Кроме отмеченных скорости и удобства измерений, есть ещё свойства, которые ценятся в лазерных рулетках. С ней можно производить замеры без посторонней помощи: настроить в нужном направлении и с измерительной планкой подойти к необходимой точке. Все дополнительные обмеривания производятся несколькими касаниями кнопок. Для вычислений не нужно дополнительно приобретать устройства.

Конструкция дальномера

В основе работы лазерной рулетки лежат инфракрасные волны. Волна, направленная к какому-то предмету или препятствию, позволяет получить мгновенный результат

Конструкция следующая:

В пластиковом корпусе рулетки находятся: кнопка «on/off» — включить/выключить;
монитор;
излучатель;
отражатель;
процессор (микроскопический);
штатив
очки (линзы с эффектом противозапотевания)
программное обеспечение;
ватерпас.

Чтобы дальномер заработал, нужны аккумуляторные батарейки 1,5 В, тип АА. Этот экономичный источник питания обеспечивает непрерывную работу на достаточно длительный период.

Дополнительные функции и возможности лазерных рулеток

Главными функциями лазерных рулеток является вычисление расстояния и размеров, углов и гипотенуз, а также площадь и объем измеряемых объектов. Все это можно сразу вычислить прямо на дисплее прибора, не проводя расчеты на калькуляторе. А благодаря тому, что в устройстве есть встроенная память, то в ней можно сохранять расчеты (в разных моделях количество запоминаемых показаний может отличаться). Помимо различных вычислений дальномеры могут иметь следующие дополнительные функции и комплектующие:

Автоотключение. Функция автоматически отключит прибор, если он долгое время находится в режиме ожидания, то есть им не пользуются. Время отключения в разных моделях разное, поэтому конкретные цифры стоит уточнять непосредственно у производителя устройства.
Держатель или штатив. Первый конструктивный элемент необходим для закрепления прибора на стене, подоконнике, столе и других предметах. Если вы выполняете преимущественно работы внутри помещений, тогда вам потребуется держатель. Штатив же или тренога удобна для наружных замеров. Leica Disto S910 Pro Pack пример лазерной рулетки с полным комплектом, включающим держатель и штатив. Этот профессиональный дорогой прибор и однозначно подойдет не всем, но здесь полный спектр функций и комплектующих, которые нужны для замеров, как в комнатах, так и на открытых площадках.

Bluetooth. Прибор с функцией Bluetooth может подключаться к смартфону или планшету и передавать показания на него. Благодаря этому можно сохранять все вычисления в память телефона, например, в созданную расчетную смету. Из хороших устройств для дома с отличной точностью и Bluetooth можем посоветовать SNDWAY SW-S50.

1 Как устроен современный лазерный дальномер?

Лазер – это усиленный сопутствующим излучением световой луч, который впервые начали использовать военные в 60-х годах прошлого столетия. Многие пехотные и артиллерийские части стали применять лазерное оборудование для измерения расстояния, а уже после них подобные устройства начали применять и в быту.

Современная лазерная рулетка отличается компактностью, весит всего около 200 г и легко помещается в карман. Такие устройства можно найти на полках всех строительных магазинов, приборы различаются по стоимости и функциональности. Лазерный дальномер отличается высокой точностью, его можно использовать как в помещениях, так и под открытым небом, он позволяет измерять расстояние по горизонтали и вертикали.

Стандартный дальномер представляет собой достаточно сложное устройство, в корпусе которого размещаются следующие элементы:

излучатель;
отражатель;
микропроцессор;
ватерпас;
визир;
штатив;
дисплей.

Современная лазерная рулетка отличается компактностью, весит всего около 200 г и легко помещается в карман

Корпус электронной рулетки изготавливается из прочного и качественного пластика со специальными латексными или резиновыми вставками. Благодаря этому он надежно защищает расположенные внутри элементы от механических повреждений в случае падения устройства. Современные дальномеры имеют защиту от высокой влажности, сильных перепадов температуры и в целом отличаются высокой надежностью при использовании в разных условиях окружающей среды, но чем лучше эти показатели у прибора, тем выше будет его стоимость.

Принцип работы рулетки достаточно прост. Из специального излучателя (отверстия с оптикой) выпускается световой луч, он отражается от поверхности, на которую попадает, и возвращается к рулетке, где принимается отражателем (оптическим фильтром). Полученный световой сигнал преобразуется микропроцессором в электронный сигнал, после чего последний обрабатывается программным обеспечением, а информация о нем выводится на дисплей.

ПО лазерных дальномеров зачастую различается. Устанавливаемая программа зависит от назначения устройства. Стандартное ПО бытовых приборов способно измерять длину отрезков, складывать и вычитать расстояния, рассчитывать площади помещений, объемы комнат и т. д. Профессиональные устройства могут иметь более сложные функции, которые вряд ли понадобятся домашнему мастеру.

Лазерный сантиметр может иметь штатив, который обеспечивает надежную фиксацию устройства для повышения точности измерения, а также ватерпас – встроенный уровень, позволяющий регулировать ровность расположения устройства. Оптическим прицелом или визиром оснащены только специализированные дальномеры. Прицел позволяет максимально точно выставить прибор для измерения.

Любой лазерной рулеткой может пользоваться всего один человек, что существенно упрощает процедуру строительства, проектирования и ремонта. Простые, бытовые рулетки рассчитаны на измерение сравнительно небольших расстояний (до 60 м), а профессиональные устройства позволяют проводить измерение расстояний до 260 м.

Функционал и принцип действия лазерного дальномера

В общих чертах, лазерная рулетка представляет собой некий оригинальный симбиоз калькулятора и строительной рулетки, имеющий неоспоримые преимущества перед обычным инструментом:

возможность линейных измерений (длина, ширина, высота) с автоматическим расчетом периметра и площади поверхностей, объема помещения или емкости, измерения под углом или по внутренним алгоритмам прибора;
хранение показаний в оперативной памяти устройства и возможность производить над ними несложные математические операции;
возможность использования рулетки при замерах отдаленных объектов или значительных по масштабам величин, не требуя при этом дополнительных рук напарника;
возможность проведения измерений как в помещениях закрытого типа, так и на открытых территориях при различных метеорологических условиях.

По принципу действия лазерные дальномеры подразделяются на:

импульсивные, работающие на основе учета времени, зафиксированного датчиком при прохождении инфракрасным лучом расстояния туда и обратно, и скорости самого луча.
фазовые, в основе работы которых лежит синусоидальный закон, рассчитывающий разность фаз отправленного и отраженного лучей.

Устройство настолько просто в эксплуатации, что работу с ним без труда освоит мастер любого уровня. При нажатии кнопки генерируется луч, скорость и время прохождения которого замеряется датчиком и пересчитывается в расстояние замера.

Виды лазерных дальномеров

По назначению лазерные дальномеры делят на бытовые и профессиональные. Первые чаще всего имеют небольшую (до 10 м) или среднюю (до 50 м) дальность измерения, и ограниченный функционал. Профессиональные электронные рулетки способны измерять расстояния более двухсот метров, имеют широкий набор функций и могут работать в сложных погодных условиях. Большая дальность необходима при возведении крупных объектов, измерении территории и в других случаях.

По области применения лазерные рулетки делятся на разные категории. Есть дальномеры для промышленности, военной сферы, геодезии, строительства. Есть гаджеты для рыбалки, охоты и даже для гольфа! Они отличаются друг от друга как по внешнему виду, так и по набору функций, так как призваны решать разные задачи. Например, качественный лазерный дальномер для охоты ориентирован на работу в условиях дождя, пыли, высокой влажности, мороза, умеет игнорировать траву, ветки деревьев и рассеянные в воздухе частицы вроде снежинок или дождинок.

По принципу работы бывают импульсные дальномеры и фазовые. Импульсные содержат встроенный таймер, с помощью которого определяют время отражения луча от объекта. На основании времени и скорости света рассчитывается расстояние. У импульсных лазерных рулеток мощный лазер, так что они могут измерять значительные расстояния, но обладают меньшей точностью по сравнению с фазовыми. Снижение точности связано с тем, что на расстоянии даже в несколько сот метров световой луч отражается слишком быстро (скорость света 300 тыс. км/с), что требует сверхточного таймера. Свое название импульсные рулетки получили из-за того, что в них луч лазера посылается импульсами.

В фазовых лазерных дальномерах луч посылается постоянно и модулируется сигналом определенной частоты. Отраженная от объекта волна фиксируется фотоприемником. Волна посылается в одной фазе, а отражается в другой, так что разность фаз и позволяет вычислить расстояние до объекта. Фазовые рулетки более точны, но из-за постоянной работы лазера теряют в мощности луча, потому используются в основном для измерения на небольших расстояниях.

Как выбрать лазерный дальномер

Рулетка – одно из важнейших приспособлений при любых ремонтных и строительных работах, независимо от масштабов. Во многих случаях точность и аккуратность выполняемых операций влияют на качество выполняемых действий, поэтому профессионалы предпочитают пользоваться лазерными дальномерами или лазерными рулетками.

В домашних условиях это устройство тоже используют, а в продаже можно найти недорогие бытовые модели. Как выбрать лазерный дальномер для измерения расстояния и как это устройство работает?

Принцип действия дальномеров

Выбрать лазерный дальномер нетрудно, если знать его характеристики, влияющие на эксплуатационные возможности. В устройство встроен лазерный излучатель, который испускает луч. Последний достигает определенного объекта или поверхности, отражается и возвращается в оптический визир.

Встроенный в лазерную рулетку микропроцессор обрабатывает данные: время, за которое лазерный луч достиг отдаленной точки и вернулся обратно. В результате обработки этой информации на экран выводится значение в определенном формате.

В зависимости от стоимости и технических характеристик, лазерные дальномеры отличаются классом точности, дальностью измерения и другими параметрами. Например, точность до 1 мм на 10 м – это не самый лучший показатель, свойственный даже бюджетным бытовым лазерным рулеткам.

В использовании эти приспособления очень просты, а некоторые модели обеспечивают возможность измерения угла, а не только расстояния. Предельная дальность тоже варьируется, но об этом еще расскажем далее.

Области применения инструмента

Точность измерения расстояния лазерным дальномером обеспечивает почти безграничные возможности при использовании этих устройств. Многие из них имеют функцию запоминания последних значений, а некоторые даже автоматически рассчитывают площадь, кубатуру и другие параметры помещений. Сферы и способы использования приспособлений следующие:

строительные и ремонтные работы;
монтаж коммуникаций и разных конструкций;
оформление дизайна помещений;
ландшафтные работы;
земляные работы;
геодезические работы;
проектирование систем кондиционирования, вентиляции и пр.

Таким образом, такое средство измерения, как лазерный дальномер, используется дизайнерами, строителями, отделочниками, землемерами и людьми, занятыми во многих других сферах.

Как выбрать подходящий лазерный дальномер

Какой лазерный дальномер выбрать, ведь производители сегодня предлагают разные модели, отличающиеся многими техническими параметрами. Покупая такую рулетку, вам нужно учитывать следующие характеристики:

Дальность измерений. Недорогие бытовые модели работают на расстоянии до 30-50 метров, а есть профессиональные лазерные рулетки, добивающие на 250 метров и более (до 10000 м).
Точность измерений. Для большинства ремонтно-строительных работ вполне достаточно устройств с погрешностью до 3-5 мм. Профессиональные устройства измеряют расстояние с точностью до 1 мм.
Диапазон рабочих температур. Каждая лазерная рулетка работает в помещении, а для использования прибора на улице этот параметр нужно учитывать при покупке.
Время автономной работы. Этот параметр всегда указывают с учетом одного заряда автономного аккумулятора.

Дополнительный функционал лазерных рулеток

Погрешность лазерных дальномеров, дальность измерений и другие параметры важны, но также удобство эксплуатации приборов зависит от дополнительных функций:

Возможность установки на штатив.
Подсветка дисплея.
Память на несколько последних измерений.
Скоба для замеров из неудобных мест (щели, внутренние углы и пр.).
Автоматические расчеты параметров помещения, исходя из полученных измерений.
Измерение диагоналей и углов.
Встроенный визир для удобства работы на улице с ярким солнцем.

Все эти опции также отражаются на цене прибора. Каждый решает для себя, какой лазерный дальномер выбрать для решения главных задач.

Также при выборе учитывается компания-производитель. В продаже есть недорогие устройства от малоизвестных брендов, которые тоже неплохо работают. Это преимущественно бюджетные бытовые модели. Профессиональные лазерные рулетки лучше выбирать от проверенных компаний, таких как Makita, Metabo, Bosch и других.

Примеры моделей разных производителей

Для домашнего применения не стоит покупать излишне продвинутые измерительные лазерные рулетки. Как выбрать достойный инструмент, не потратив лишних средств, можно рассмотреть на примере наиболее популярных моделей:

Bosch DLE имеет несколько модификаций с похожими характеристиками. Расстояние до объекта — максимум 40 метров. Погрешность 1,5 миллиметра и диапазон температур от -10 до + 50 градусов. У них нет дополнительных функций и для домашнего применения будут неплохи. Отсутствие подсветки ограничивает возможности прибора светлыми помещениями.
Leica DISTO D2 работает на расстоянии до 100 метров и имеет дополнительные функции. Может передавать данные по Bluetooth, обладает небольшими размерами и питается от двух батареек. Точность измерения — 1,5 миллиметра. Всё это помещено в ударопрочный и пылезащищённый корпус. Недостатком является цена и работа исключительно с IOS.
MAKITA LD 060P довольно популярна среди покупателей. Имеет неплохой функционал и доступную цену. К достоинствам можно отнести большой экран и крупные символы на нём. Технические характеристики ничем особым не выделяются, но в последнее время попадаются бракованные изделия.
Agatec Agatape подходит даже для работы на небольшой строительной площадке. Дальность до 60 метров, из дополнительных функций отмечается наличие секундомера.

Секреты использования строительной рулетки

Механическая рулетка состоит из корпуса, ленты и катушки. Каждая из этих составляющих имеет свои особенности. Катушка на лентах бывает автоматическая и ручная.

Зацеп на ленте находится на нулевой отметке. Держится на заклепках. Его можно прикреплять к началу объекта и не бояться, что он слетит во время измерения. Так же на зацепе есть отверстие, которое можно за что-либо закрепить. Способ удобен при измерении больших расстояний.

Сферы использования строительной рулетки включают в себя и разметку. Делать это можно карандашом или зацепом.

Чтобы разметить материал зацепом, нужно просто сделать на нем зазубрины. Такой вариант отлично подойдет для мягкой и средней твердости материалов, таких как дерево или гипсокартон.

Для карандашных разметок нужно немного доработать конструкцию измерительного прибора и прикрепить к корпусу карандашный держатель от циркуля. Таким образом, можно использовать рулетку как циркуль или рейсмус и делать отметки на необходимых расстояниях.

Корпус можно использовать для измерения углов или маленьких расстояний. На рулетке всегда указывается размер корпуса. Таким способом можно измерять проемы, так как лента рулетки недостаточно гибкая, чтобы сгибаться.

Так же корпус рулетки можно использовать для записей. Для этого можно наклеить на него малярную ленту и делать заметки.

Инструмент поможет разметить одинаковые расстояния на поверхности, после чего можно ее разделить. Например, мы имеем лист гипсокартона шириной 19 см, а нужно получить четыре равные части. Чтобы избавить себя от необходимости деления и точной отметки, зацепляем нулевую отметку за один край листа и тянем рулетку не вдоль, а слегка поперек. Необходимо, чтобы на противоположном крае листа, было число, которое легко делиться на 4, ближайшее к 19-ти (например, 20). Далее делаем отметки через каждые 5 см и получаем 4 равные отрезка.

Еще с помощью рулетки можно любое число разделить на два, просто согнув ленту на две части.

Рулетка для измерения длины – как появилось такое устройство?

Производя самые разнообразные работы по строительству, хорошему специалисту просто не обойтись без полноценного набора инструментов и различных приспособлений. Однако большинством из них невозможно будет пользоваться, если не провести предварительные замеры, например: где бить отверстия под крепление проводов, на какой высоте поместить полку для книг, или на каком расстоянии сделать оконный проем. Для этой цели необходимы хотя бы рулетки измерительные металлические, а лучше воспользоваться чем-то поновее.

Учитывая то, как раньше люди измеряли расстояние и размеры, можно представить, что эти показатели были несколько неточными. Древняя мера, применявшаяся в Палестине, называемая «локоть», представляла собой дистанцию от кончика среднего пальца до локтевой косточки. Легко понять, что руки у всех людей разные, поэтому эта длина, равная 44.5 см, была весьма приблизительной. Почему люди использовали разные определения (длина между большим и указательным пальцами, расстояние от пальца до локтя и прочее), если они были такими неточными? Ответ прост – у них не существовала рулетка для измерения длины. Зато этот ценный прибор есть сегодня у нас, да и приобрести его может каждый начинающий строитель в любом строительном магазине.
