Что означают цифры на цепи бензопилы

Цепи для бензопил среднего сегмента

5. Цепь (3/8″; 1.1 мм; 52 звена) для пилы UC3520 Makita 531291652

Пилит плавно и легко благодаря особой смазке и усовершенствованной конструкции звена. Почти не шумит.

Цена в районе 1000 рублей.

UC3520 Makita 531291652

Характеристики:

• шаг: 3/8 дюйма;
• количество звеньев: 52;
• шина: 35 см;
• ширина паза: 1.1 мм;
• страна- изготовитель: Япония.

Плюсы

• практически не шумит;
• износоустойчивая;
• низкая вибрация.

Минусы

нет.

Цепь UC3520 Makita 531291652

4. Цепь 73DP-68E (3/8″; 1.5 мм; 68 звеньев) PATRIOT 862321368

Эта модель — очередное доказательство тому, что можно приобрести профессиональное качество за скромный бюджет. Цепью можно распилить дрова и даже свалить дерево. Для ее изготовления применяется только особо прочная сталь, благодаря чему работать можно почти без затруднений. Низкая вибрация благодаря скругленной кромке резцов. Нуждается в постоянной смазке.

Цена около 1020 рублей.

Цепь 73DP-68E PATRIOT 862321368

Характеристики:

• шаг: 3/8 дюйма;
• количество звеньев: 68;
• длина шины: 45 см (18 дюймов);
• ширина паза, мм: 1.5;
• страна производства: США.

Плюсы

• низкий уровень вибрации;
• не вязнет в любой древесине;
• легко справляется с сучками, пилит без задержек.

Минусы

нуждается в тщательном уходе.

Цепь 73DP-68E PATRIOT 862321368

3. Цепь для пил (20 см, 1.1 мм) Bosch F016800489

Немецкое качество и надежность за умеренную цену. Требует регулярной смазки и бережного ухода.

Цена около 1400 рублей.

Bosch F016800489

Характеристики:

• шаг: 3/8 дюйма;
• количество звеньев: 33;
• длина шины: 20 см;
• паз: 1.1 мм;
• страна-изготовитель: Германия.

Плюсы

• прочность не хуже, чем у профессиональных пил;
• низкая вибрация.

Минусы

нет.

Цепь Bosch F016800489

2. Цепь Husqvarna H64 5018431-04

Подойдет для заготовки дров и свалит любое дерево. Подходит даже для профессиональных бензопил с двигателем объемом от 85 «кубов» и более.

Цена около 3000 рублей.

Цепь Husqvarna H64 5018431-04

Характеристики:

• шаг: 0.404 дюйма;
• количество звеньев: 104;
• шина: 90 см;
• ширина паза, мм: 1.6;
• страна-изготовитель: Швеция.

Плюсы

• легко затачивается;
• быстро и легко пилит, не застревает.

Минусы

может работать с затруднениями при валке больших деревьев, больше рекомендуется все-таки для средних.

Цепь Husqvarna H64 5018431-04

1. Цепь Rapid Duro R (20″; 3/8″; 1.6 мм; 72 зв.) Stihl 39440000072rdr

Распилит все, и это не рекламные обещания. Чтобы представить себе диапазон возможностей этого инструмента, достаточно знать то, что цепь используется спасательными службами во всем мире. Если предстоит большой объем работы со сложной древесиной — это оптимальный вариант, достаточно учесть, сколько за такое качество берут продавцы премиум-моделей. Служит долго, но требует регулярной смазки и бережного хранения.

Цена — около 9000 рублей.

Цепь Rapid Duro R Stihl 39440000072rdr

Характеристики:

• шаг: 3/8 дюйма;
• количество звеньев: 72;
• шина: 50 см;
• паз: 1.5 мм;
• страна-изготовитель: Германия.

Плюсы

• долговечность;
• пилит в буквальном смысле все, даже сучковатое дерево с гвоздями или армированное стекло.

Минусы

цена.

Цепь Rapid Duro R Stihl 39440000072rdr

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

№	Расстояние между заклёпками	Шаг цепи (ширина в дюймах)
1	6,35мм	1/4
2	8,25мм	0,325
3	9,3мм	3/8 (0,375)
4	10,26мм	0,404
5	19,05мм	3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

• высокий уровень производительности за счёт широкого пропила;
• возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

• низкий уровень вибрации;
• плавные движения при пропиле;
• чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Конструкция и элементы приводной роликовой цепи

Отличительной особенностью конструкции роликовой цепи, что и выделяет ее в отдельный вид приводных цепей, является наличие роликов, которые снижают трение цепи о звездочку. Это позволило увеличить КПД этого вида приводных цепей.

В основе конструкции приводной роликовой цепи лежит базовая цепь, состоящая из двух видов последовательно чередующихся звеньев: внутреннего и внешнего. Размеры звеньев по длине подобраны для обеспечения равномерного шага приводной цепи. Соединение осуществляется соединительным или переходным звеном.

Основными элементами роликовой цепи являются пластины (внутренняя и внешняя для внутреннего и внешнего звена соответственно), валик или штифт, соединяющий звенья, втулка и ролик, обеспечивающие скольжение цепи.

Благодаря своей конструкции роликовая цепь имеет большую износостойкость при высоких нагрузках, а также устойчивее к загрязнению. Недостатком конструкции является больший вес за счет дополнительного элемента – ролика.

Конструкция традиционных велоцепей

Две внутренние пластины в традиционной вело цепи между собой соединены стаканом (втулкой) — он подобен полой оси. Если разобрать звено такой цепи, то снаружи внутренних пластин можно увидеть развальцованный край стакана.

Наружные пластины в собранном состоянии закрывают стакан — его внешняя часть также не видна, ее закрывает ролик. Заклепки, которые соединяют пластины цепи проходят внутри стаканов, ролики находятся снаружи. При этом внутренняя и внешняя стороны стакана подвергаются износу.

Цепи без стаканов

В таких вело цепях внутренние пластины не плоские. Вместо обыкновенного отверстия для запресовывания стакана на каждом отверстии внутренней пластины имеется кольцевой выступ в половину внутренней ширины цепи. Край этого выступа имеет фаску, благодаря которой цепь перемещаться более гладко при перекосе, чем традиционная велоцепь. Возможно из-за этого переключение также происходит легче. Из-за того, что «стакан» в цепи без стакана состоит из двух половинок, не соединенных непосредственно между собой, то такая цепь в поперечном направлении изгибается лучше — между половинками «стакана» имеется небольшой зазор.

Места смазки

Я считаю, что основной причиной увеличенного ресурса цепей без стаканов является лучшая смазка цепи в ее уязвимых местах.

Есть три точки, где должна находится смазка. Первая и самая важная точка — это место, где заклепки трутся о внутренние пластины, в то время, когда звенья цепи поворачиваются относительно друг друга. Вторая — это внутренняя поверхность ролика, смазка в этом месте обеспечивает свободное вращение ролика при попадании его на зубья и во время схода с них.

Когда ролик не вращается, то он скользит по зубьям и вызывает увеличенный износ звезд. Третья точка — это место соприкосновения внешних и внутренних пластин, хотя место их контакта намного меньше нагружено, чем другие места.

В традиционных вело цепях, чтобы масло попало на заклепку, ему необходимо пройти внутрь стакана между пластинами — внутренней и внешней. Если использовать спрей, то масло внутрь звена проникает с двух сторон одновременно. Воздух, оставшийся внутри стакана может закупорить вход для дальнейшей смазки. К тому же в открытое пространство между внутренней и наружной пластинами попадает дорожная пыль и сильно загрязняет цепь. Поэтому, если все же масло попадает внутрь стакана, то уже загрязненным.

В цепи без стаканов смазка попадает по другому. Когда масло попадает на ролик, то просачивается внутрь с двух сторон и вытесняет воздух через зазор между двумя половинами стакана. Капнув масло на такой цепи только на ролик, оно попадает и на внутреннюю поверхность ролика и на заклепку, а по ней к зазоры между пластинами. Так как боковые пластины смазываться изнутри, то поток смазки вымывает грязь наружу. Ролики цепи очищаются сами, при при контакте с зубьями звезд.

Шелдон Браун

Еще почитать на эту тему:

Заедание звеньев цепи велосипеда. Бывает, что вы при езде на велосипеде регулярно чувствуете, что педали проскакивают или делают рывки через каждые три или четыре оборота. Это говорит о том, что…

Проскакивание цепи велосипеда. Проскакивание цепи вызывает одно из двух не связанных между собой явлений – непосредственно проскакивание и самопроизвольное переключение передач. Главное, чтобы решить проблему, необходимо определить, что именно происходит из двух случаев…

Износ цепи велосипеда. Берём участок цепи с количеством звеньев в нём – 20. Умножив количество звеньев на длинну стандартного звена 12,7 мм, получим размер участка новой цепи из 20-ти звеньев, равным 254 мм. Берём линейку и меряем…

Блочная цепь велосипеда. В конце 70-х годов блочные цепи окончательно исчезли из продажи. Их заменили современные цепи шагом 1/2 дюйма и шириной 3/32 дюйма, которые использовались с переключателями скоростей. Но, трековые велосипедисты все равно предпочитали использовать более широкие цепи…

Почему табличный вариант представления информации самый лучший?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

• размерность шины (в см);
• шаг цепи;
• толщина хвостиков (мм);
• общее число звеньев цепи.

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

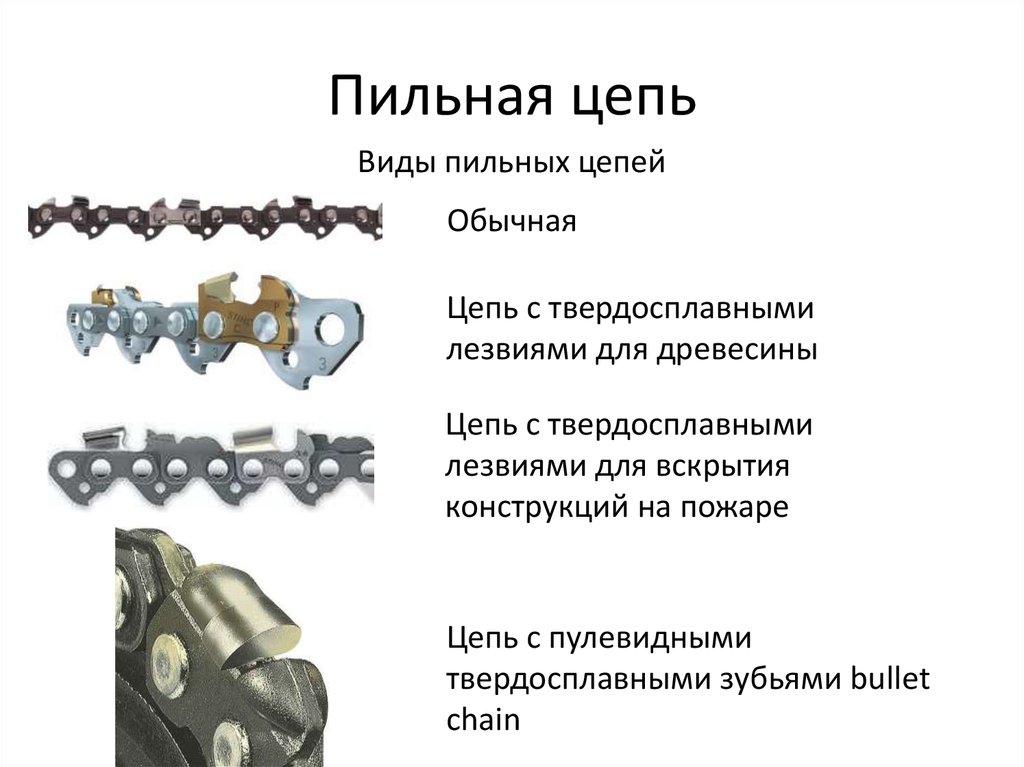

Конструкция пильной цепи

Концепция цепи для мотопилы, предложенная Джозефом Коксом оказалось настолько удачной, что не претерпела практически никаких конструктивных изменений. По большому счету усовершенствования коснулись лишь системы смазки инструмента, а также борьбы с обратной отдачей и вибрациями.

Любая пильная цепь состоит из звеньев трех типов:

Это наиболее сложная деталь цепной гарнитуры. Ее конструкция включает ограничитель глубины пропила и режущий элемент с контурным углом резки.

Такие звенья еще называют хвостовиками. Через ведущую звездочку они передают вращение от двигателя пилы на цепь, обеспечивая ее стабильное положение на шине.

Предназначены для соединения режущих и ведущих элементов.

Главными в цепной системе являются режущие звенья. Они бывают лево- и правосторонними, а их режущие грани выступают за плоскость шины, что обеспечивает свободный распил с минимальным сопротивлением резке. Цепные зубья (резцы) работают по принципу рубанка – чем дальше будет выдвинута верхняя режущая кромка, тем крупнее будет распил.

Резцы пильной цепи различаются на два основных типа:

1. Чизель (англ.chisel – долото, резец)

Обладают высокой производительностью и обеспечивают хорошую скорость пиления. Конфигурация таких резцов обеспечивает меньшую площадь контакта с древесиной при распиле, благодаря чему снижается сопротивление последней. Недостатками цепных зубьев чизельного типа являются высокая чувствительность к абразивной среде, а также сложность и трудоемкость процесса заточки.

1. Чиппер (англ. сhipper – рубить в щепу)

Серпообразный профиль чипперных резцов менее эффективен из-за увеличенной площади контакта при распиле. С другой стороны чипперы очень удобны в обслуживании, поскольку скругленный угол резца не так болезненно реагирует на погрешности при затачивании.

Цепи с чипперными звеньями предпочтительно использовать при резке загрязненной древесины.

Параметры пильной цепи

Цепи для бензопил принято разделять по следующим параметрам:

1. Шаг или расстояние между соседними тремя заклепками.
2. Ширина посадочного звена.
3. Количество звеньев.
4. Вид режущих зубьев.

Параметры гарнитуры сочетают в себе различные комбинации, от чего зависят конечные результаты, качество и скорость реза.

Например, гарнитура может иметь такие параметры: шаг 3/8, длину 52 звена, ширину паза 1,3 мм, вид режущего зуба чиппер. Опытный специалист, оценив данные, скажет, что она предназначена для продольного реза и имеет средние показатели производительности и отдачи. Цепи такого типа могут устанавливаться на бензопилы бытового назначения, т.к. они более универсальные.

Давайте разберемся, почему он делает такие выводы.

И последнее, что дает основание отнести гарнитуру к среднему классу производительности, это ширина посадочного паза. В основном встречается три варианта ширины, это: 1,1 мм, 1,3 и 1,5.

Ширина паза прямо пропорциональна ширине пропила и зависит от размеров зуба. Чем ширина паза больше, тем шире рез и наоборот. Цепи с минимальным показателем ширины отличаются низкой отдачей и скоростью реза. В основном, такие устанавливаются на бензиновых высоторезах и цепных пилах малой мощности.

Гарнитура с посадочным 1,3 мм может устанавливаться как на бытовых, так и на полупрофессиональных и профессиональных бензопилах, шаг цепи при этом может быть разный.

Ширина 1,5 мм ранее применялась только на цепях для профессионального использования. В последнее время, в связи с тем, что рынок заполонили мощные и доступные бензопилы китайского производства, такие цепи стали использоваться и на них.

Некоторые важные моменты при выборе цепей или бензопилы

Существуют другие показатели, оказывающие влияние на производительность инструмента и специфику работы.

Значения, которые рекомендуется принять к сведению:

• геометрия режущего зуба (профиля);
• количество режущих звеньев;
• тип заточки режущей кромки звена.

Структура цепи пилы.

Режущий профиль бывает двух типов: чизельный и чипперный. Первый вариант имеет прямую рабочую поверхность и является более производительным. Второй тип имеет серпообразную форму и пониженную производительность. В обслуживании чипперная цепь легче, так как ее легче затачивать, не требуется жесткое соблюдение углов заточки. Чизельные варианты чаще применимы с шагом 3/8 и 0.404”.

Количество режущих зубьев всегда определяется их соотношением на количество направляющих входящих в шину пилы. То есть звено с режущей частью имеет два направляющих звена. Если такого сочетания не наблюдается, это означает, что цепь сомнительного производства.

Тип заточки режущих профилей регламентируется типом будущих работ. Обычно классическая бензопила применяется для поперечных распилов дерева и крайне редко для продольных. В редких случаях попадаются цепи с режущими звеньями, имеющими ориентацию для продольных разрезов.

Фото лучшей цепи для бензопилы

Также рекомендуем просмотреть:

• Как выбрать бензоножницы
• Обзор лучших бензорезов
• Лучшие бензиновые снегоуборщики
• Как выбрать хорошую бензиновую воздуходувку
• Как выбрать лучший мотобур
• Как выбрать надежную мотопомпу
• Шина для цепной бензопилы
• Как выбрать самоходную, бензиновую газонокосилку
• Бензопила STIHL
• Как выбрать мотокультиватор
• Как выбрать бензокосу
• Как правильно заточить цепь для бензопилы своими руками
• Как выбрать надежную бензопилу
• Рейтинг лучших бензиновых измельчителей
• Бензиновая виброплита
• Самые лучшие дизельные генераторы
• ТОП лучших цепных бензопил для дома
• Лучшие бензиновые триммеры
• Обзор лучших бензиновых генераторов

Помогите сайту, поделитесь в соцсетях 😉

Лучшие марки цепей для бензопил

По отзывам владельцев данных агрегатов составлен рейтинг цепей для бензопил. Ниже представлены производители, выпускающие лучшие цепи для бензопил.

1. Stihl является очень известной швейцарской маркой, которая производит пильные цепи из высокопрочной хромоникелевой стали. Они не растягиваются при нагреве, как обычные. Это достигается благодаря использованию при производстве специального метода горячей клепки. Кроме всего, данный производитель запатентовал способ смазки — “канавки”, которыми снабжаются все ведущие звенья.
2. Компания не занимается проектированием цепей, но производит их, используя лучшие запатентованные технологии. Благодаря этому достигается высокое качество продукции. Также компания предоставляет большой перечень услуг покупателям, обеспечивая гарантийное обслуживание своей продукции. Кроме этого, у клиентов компании есть возможность приобретать оригинальные запчасти для механизмов.
3. Oregon является подразделением фирмы Blount Inc. Компания считается одной из лучших среди фирм, производящих пильные элементы для бензопил. Также Oregon выпускает различные аксессуары и запчасти для инструментов других известных брендов. Пильные элементы бензопил изготавливаются из специального запатентованного сплава, а на зубья наносится сплав хрома. Для облегчения процесса заточки на зубьях нанесены метки, указывающие, под каким углом необходимо производить данную операцию. Кроме всего, цепи имеют систему, позволяющую уменьшить вибрацию и оригинальную конструкцию, благодаря которой смазка распределяться равномерно.
4. Carlton является компанией из Америки. Все элементы цепи данного производителя имеют повышенную твердость, поскольку проходят на стадии изготовления дробеструйную обработку. Режущие звенья имеют длинную кромку, благодаря чему появляется возможность производить большое количество заточек.
5. Windsor. Компания запатентовала сверхпрочный сплав, который отличается высокой термостойкостью и не подвергается растяжению. В пильных элементах фирмы Windsor для обеспечения высокой надежности применяются штампованные звенья и заклеенные заклепки.
6. Цепь изготавливается из легированной стали с хромированными зубцами. Последние затачиваются специальным образом, а на цепь наносится гипоидная смазка, облегчающая процесс пиления. Также фирма применяет метод дробеструйного упрочнения при изготовлении цепей, увеличивающий прочность звеньев.

Зависимость шага от дополнительных характеристик пильных цепей

Сравнительная таблица характеристик цепных электропил.

Во время движения цепи и разрезания древесины на нее действуют весьма высокие нагрузки, в связи с этим важной характеристикой является толщина элемента звена, входящего в паз шины и скользящего в нем. Это значение также показывает толщину скрепляющих элементов звеньев

Измерить ее можно обычным штангенциркулем.

Типичные значения толщины направляющего элемента:

• 1.1 мм;
• 1.3 мм;
• 1.5 мм;
• 1.6 мм;
• 2.0 мм.

Толщины 1.1 и 1.3 мм используют для изготовления цепей начального уровня, предназначенных для проведения незначительных работ. Чаще всего длина шага при этих значениях составляет 0.325”, что подразумевает щадящий режим и невысокие нагрузки.

Величина 1.5 мм – наиболее встречаемая на рынке бензопил и комплектующих, этого значения достаточно, чтобы обеспечит безопасную работу при шаге 3/8”. Однако данная величина всегда будет говорить о том, что цепь не предназначена для ведения профессиональной деятельности.

Направляющие, которые имеют толщины 1.6 и 2.0”, предназначены для ведения самых сложных работ, то есть допускают посменное использование оборудования. При этом нужно знать, что эти два значения являются определенным классификатором, указывающим на то, что металл для изготовления этих цепей выплавляется из особых марок стали, то есть закладывается в конструкцию повышенная прочность.

Все выпускаемые цепи могут отличаться глубиной разрезания. Она характеризуется высотой режущего зуба (профиля). Высота измеряется между верхней полкой режущей кромки и ограничителем (все это находится на одном сегменте). Существуют низкопрофильные и высокопрофильные цепные изделия.

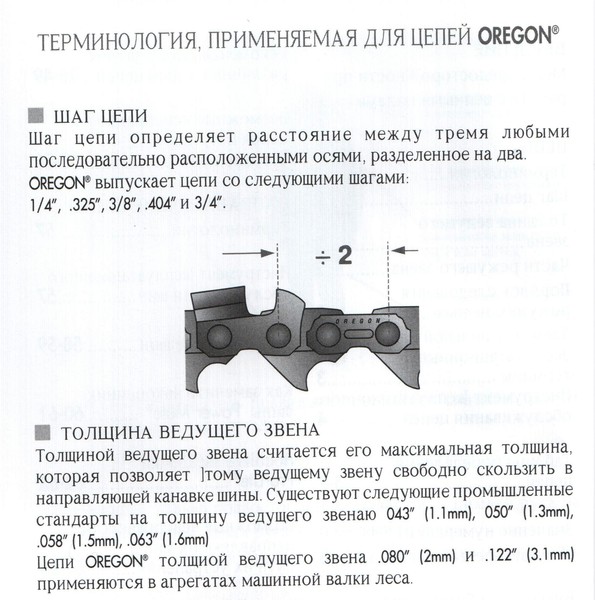

Шаг цепи (а/2) и толщина хвостовика (б).

Чем выше профиль, тем выше вход в древесину и, соответственно, скорость распиливания. Высота профиля влияет на возникновение вибраций, которые могут вызвать повышенный износ привода или проблематичность удержания инструмента в руках, чем выше режущая часть, тем более сильными будут вибрации. Также высокопрофильная цепь требует повышенной мощности двигателя.

Бытовые бензопилы всегда имеют цепь с низким профилем. Профессиональные устройства сочетают разные варианты, но всегда придерживаются того, что если цепь с большим шагом, то ее профиль низкий, а если шаг 0.325 профиль делают высокий.

Подобные вариации создают возможность увеличивать скорость резания не шагом, а высотой профиля (глубиной пропила). Тем не менее большинство профессиональных инструментов для валки леса делают акцент на увеличение шага, а не высоты профиля, аргументируя это тем, что бензопила в таком варианте более управляемая.

Рекомендации по продлению эксплуатационного ресурса

Примерный срок эксплуатации фирменной шины равняется суммарному ресурсу 3-х качественных пильных цепей, приводная звездочка меняется по состоянию. Специалисты рекомендуют использовать в работе комплект из нескольких цепей.

Основные факторы досрочного выхода шины из строя:

• инициирующее быструю выработку паза и хвостовиков чрезмерное натяжение цепи или несоответствие ее шага характеристикам венца ведущей звездочки;
• приложение значительных усилий при распиловке твердой или мерзлой древесины;
• греется шина и интенсивно изнашивается из-за отсутствия подачи смазки, вследствие неисправности или неправильной регулировки штатного маслонасоса;
• экономия средств на применении некачественного цепного масла или масляных суррогатов типа отработки.

Форсированный расход ресурса пильной гарнитуры имеет место при попадании в нее грунта или песка, работе новой цепи на изношенном венце ведущей звездочки.

Дополнительно: Цепи для бензопилы. Как выбрать? Как устроена? Видео.

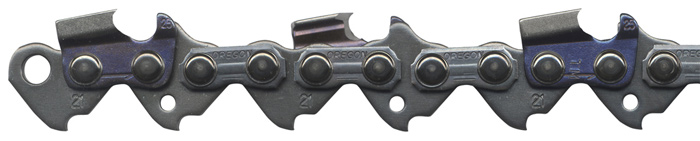

Цепь цепной пилы

Ведущие звенья

Обеспечивают движение цепи по шине за счет сцепления с ведущей звездочкой пилы. По ним измеряется длина цепи: она равна количеству ведущих звеньев в кольце. Чтобы определить её, достаточно сложить кольцо вдвое, посчитать пары ведущих звеньев и удвоить результат. Также на ведущих звеньях размещается маркировка, по которой можно определить серию изделия.

Толщина цепи

Измеряется в хвостовике ведущего звена, движущегося внутри паза шины, и должна соответствовать толщине паза шины.

Режущие звенья

Именно они отвечают за резку древесины. Различаются формой, углом заточки и толщиной хрома. Чаще всего используются следующие типы: Чизел (долото, супер). Самый агрессивный тип звена, режет быстро, но требует частой заточки и быстрее изнашивается; Получизел. Резка более плавная, заточка требуется заметно реже.

Соединительные звенья

Сохраняют смазку и отвечают за прочность изделия.

Дополнительные инженерные решения OREGON

Vibe-Ban – подавляет вибрации, повышает безопасность оператора и ускоряет резку. LubriWell – оптимизирует распределение смазки вдоль длины канавки на направляющей шине. LubriLink – усиливает соединяющие звенья и сохраняет смазку. Witness Mark – упрощает обслуживание. Её метки указывают оптимальный угол заточки горизонтальной грани резца. Имеется на всех цепях с чизельными резцами.

Основные виды

Цифрой 91 обозначается серия низкопрофильных цепей с шагом 3/8 и толщиной ведущего звена 1,3 мм от OREGON. Это самая востребованная серия от OREGON, её продажи обеспечивают 70% рынка.

91P – самый популярный бюджетный вариант, с минимумом инженерных функций; 91VXL – премиум-класс, идеальное соотношение цены и качества (оснащена всеми вышеупомянутыми специальными инженерными решениями); Multicut – предназначена для работы в условиях абразивной среды; SpeedCut (с узким пропилом) – новинка 2017 года, отличающаяся повышенной скоростью и плавностью резки; PowerSharp – уникальный самозатачивающийся вариант, инновационная разработка OREGON. Сейчас применяется, прежде всего, вместе со сверхмощной 15-амперной цепной пилой CS1500 от OREGON – единственной в мире электропилой с функцией самозаточки.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

№	Расстояние между заклёпками	Шаг цепи (ширина в дюймах)
1	6,35мм	1/4
2	8,25мм	0,325
3	9,3мм	3/8 (0,375)
4	10,26мм	0,404
5	19,05мм	3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

• высокий уровень производительности за счёт широкого пропила;
• возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

• низкий уровень вибрации;
• плавные движения при пропиле;
• чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.
