Типы определяемых давлений

Из школьного курса физики известно, что для расчетов пользуются тремя видами давлений. Среди них следующие:

• Атмосферное. Оно давно рассчитано и является постоянным для определенной точки земной поверхности. Атмосферное давление оказывает воздействие на все окружающие предметы в том числе и на человека. Но здоровый человек его не чувствует из-за уравновешивания внутренним давлением.
• Избыточное. Создается посредством нагнетательных установок при условии замкнутого пространства. Повышенное давление в основном используется для приведения силовых механизмов в движение от слабосильного двигателя.
• Пониженное (вакуумическое). Использование вакуумического давления обусловлено технологическими условиями. Созданное разряжение помогает втягивать рабочую среду в какую-либо емкость.

При обучении в институте появляется дополнительное понятие — абсолютное давление. Это сумма атмосферного и повышенного давлений.

Для снятия показаний должен выбираться соответствующий тип прибора.

Конструкция и рабочий принцип

Для того чтобы выбрать самый лучший вариант выполнения цифрового прибора для определения величины давления и правильно его эксплуатировать если понадобится необходимо уделять большое внимание особенностям конструкции. Рабочий принцип выглядит так:

1. Основой конструкции становится принцип уравновешивания давления под работающей силой.
2. Один из кончиков подвижного элемента запаян в ключевой держатель, другой связан с механизмом. Благодаря этому происходит переустройство прямого перемещения элемента и его закольцовывание по стрелке.
3. На момент влияния меняются некоторые свойства материала. При этом у конструкции есть третья мембранная ткань, которая определяет силу влияния.
4. При влиянии конкретной силы происходит соединение 2-ух пластин под конкретным усилием, какое будет сравнимо с силой тока. Получившийся разряд между 2-мя кварцевыми элемента преобразуется в обыкновенный сигнал, после этого он подается к устройству измерения.

На момент падения давления или его возрастания происходит замыкание контактов и сигнал подается на катушку.

По конструктивным признакам выделяют довольно очень много самых разных цифровых приборов для определения величины давления, но вариант в классическом стиле предоставлен комбинированием таких элементов:

1. Корпус. Во многих случаях во время его изготовления используются материалы, которые отличаются большой стойкостью к агрессивному действию со стороны внешней среды. Отсутствие немалого количества механических компонентов определяет его маленькие размеры.
2. Термобаллон и соединительный капилляр.
3. Циферблат и стрелка для отображения ключевых показателей. В наши дни огромную популярность получили варианты выполнения с электронным циферблатом.

В общем необходимо заявить, что лишь слишком высокая нагрузка оказывается основой, по которой устройство может поломаться.

Жидкостные манометры и дифманометры, принцип действия, область применения

Жидкостные (трубные) манометры функционируют по принципу сообщающихся сосудов – за счет уравновешивания фиксируемого давления весом жидкости-наполнителя: столб жидкости сдвигается на высоту, которая пропорциональна приложенной нагрузке. Измерения на основе гидростатического метода привлекают сочетанием простоты, надежности, экономичности и высокой точности. Манометр с жидкостью внутри оптимально подходит для измерения перепадов давления в пределах 7 кПа (в специальных вариантах исполнения – до 500 кПа).

Виды и типы приборов

Для лабораторных измерений или промышленного применения используются различные варианты манометров с трубной конструкцией. Наиболее востребованы такие виды приборов:

• U-образные. Основа конструкции – сообщающиеся сосуды, в которых определение давления осуществляется по одному или сразу нескольким уровням жидкости. Одна часть трубки соединяется с трубопроводной системой для проведения измерения. В то же время другой конец может быть герметически запаян или иметь свободное сообщение с атмосферой.
• Чашечные. Однотрубный жидкостный манометр во многом напоминает конструкцию классических U-образных приборов, но вместо второй трубки здесь применяется широкий резервуар, площадь которого в 500-700 раз больше площади сечения основной трубки.
• Кольцевые. В устройствах данного типа столб жидкости заключен в кольцевом канале. При изменении давления происходит перемещение центра тяжести, что в свою очередь приводит к перемещению стрелки указателя. Таким образом, прибор для измерения давления фиксирует угол наклона оси кольцевого канала. Эти манометры привлекают высокой точностью результатов, которые не зависят от плотности жидкости и газовой среды на ней. В то же время сфера применения таких изделий ограничивается их высокой стоимостью и сложностью обслуживания.
• Жидкостно-поршневые. Измеряемое давление вытесняет сторонний шток и уравновешивает его положение калиброванными грузами. Подобрав оптимальные параметры массы штока с грузами, удается обеспечить его выталкивание на величину, пропорциональную к измеряемому давлению, а, следовательно, удобную для контроля.

Применение жидкостного манометра

Простота и надежность измерений на основе гидростатического метода объясняют широкое применение прибора с жидкостным наполнителем. Такие манометры незаменимы при проведении лабораторных исследований или решении различных технических задач. В частности, приборы используются для таких типов измерений:

• Небольшие избыточные давления.
• Разность давлений.
• Атмосферное давление.
• Разрежение.

Важное направление применения трубных манометров с жидким наполнителем – поверка контрольно-измерительных приборов: тягомеров, напоромеров, вакуумметров барометров, дифманометров и некоторых типов манометров

Манометр жидкостный: принцип действия

Самый распространенный вариант конструкции приборов – U-образная трубка. Принцип действия манометра показан на рисунке:

Схема U-образного жидкостного манометра

Один конец трубки имеет сообщение с атмосферой – на него воздействует атмосферное давление Pатм. Другой конец трубки с помощью подводящих устройств подключается к целевому трубопроводу – на него воздействует давление измеряемой среды Рабс. Если показатель Рабс выше Pатм, то жидкость вытесняется в трубку, сообщающуюся с атмосферой.

Инструкция по расчету

Разница высоты между уровнями жидкости рассчитывается по формуле:

h = (Рабс – Ратм)/((rж – rатм )g) где: Рабс – абсолютное измеряемое давление. Ратм – атмосферное давление. rж – плотность рабочей жидкости. rатм – плотность окружающей атмосферы. g – ускорение свободного падения (9,8 м/с2) Показатель высоты рабочей жидкости H складывается из 2-ух составляющих: 1.

h1 – понижение столба по сравнению с исходным значением. 2. h2 – повышение столба в другой части трубки в сравнении с исходным уровнем. Показатель rатм в расчетах часто не учитывают, поскольку rж >> rатм. Таким образом, зависимость можно представить как: h = Ризб/(rж g) где: Ризб – избыточное давление измеряемой среды.

Прибор контроля давления газа buderus

Прибор контроля давления газа предназначен для отключения котла при падении давления газа в магистрали и является дополнительным оборудованием для котлов Buderus.

Предотвращает аварийное отключение котла и защищает от прогорания газовой горелки при низком давлении газа в магистрали, а именно завершает работу котла. После восстановления нормального давления газа, котел автоматически включается.

Технические характеристики датчика давления котла Будерус

• Тип: автоматика для котлов.
• Страна производитель: Германия.
• Гарантия: 1 год.
• Внешнее исполнение: прямоугольная форма.
• Внешнее исполнение: цвет черный.
• Технические характеристики: высота — 0,17 см, глубина — 0,12 см, ширина — 0,22 см.

Функции и оснащение: возможность программирования — нет, индикация давления.

Подводя итоги, предлагаю посмотреть несколько видео об измерительных газовых приборах.

Измерение давления манометром

Рубрики: Опыты , Поделки , физика , Эксперименты | Теги: Измерение давления манометром, Опыты, Поделки, физика, эксперимент | 20 июня 2013 | Svetlana

Для измерения давления воздуха или газа внутри какого-либо сосуда манометром надо его резиновую трубку присоединить к этому сосуду. Следить за уровнем жидкости в обоих коленах манометра. а) Если в обоих коленах манометра жидкость стоит на одинаковом уровне, считать давление газа внутри сосуда таким же, как и давление окружающего воздуха. б) Если уровень жидкости в коротком колене манометра ниже, чем в другом, считать давление внутри сосуда большим, чем давление окружающего воздуха.

в) Если в коротком колене манометра жидкость стоит выше, чем в другом колене, считать, что внутри сосуда давление меньше, чем давление окружающего воздуха.

При разности уровней жидкости в трубках манометра расчёт разницы асмосферного давления и давления в сосуде делается по формуле:

Можно проделать следующие опыты с использованием своего манометра. Насадив крепко конец резиновой трубки манометра на стеклянную воронку, широкое отверстие её затянуть резиновой плёнкой. Когда жидкость в манометре успокоится, опустить воронку в ведро с водой. Следить, как изменяется давление внутри воды с глубиной погружения воронки. Установив воронку на определённой глубине в воде, повёртывать её отверстием в разные стороны, вверх и вниз, следя за показанием манометра. 2. Открыть трубу у вытопленной незадолго до опыта печи. Ввести в печь резиновую трубку манометра. Уровень воды в коротком колене манометра поднимается. Рассчитать давление тёплого воздуха в печи (при тяге). 3. Резиновый мешок медицинской грелки надуть слегка воздухом и соединить его накрепко с резиновой трубкой манометра. Положить мешок горизонтально и класть на него одну за другой толстые книги (груз). Манометр хорошо покажет изменение давления воздуха, замкнутого в мешке. 4. Если достать стеклянную трубку общей длиной около 1,7 м, можно сделать манометр для измерения уже значительно большего избыточного давления, например, наибольшего напора воздуха при дутье ртом. Этим способом контролируется «сила лёгких». Дуть надо не рывками, а плавно увеличивая давление.

5. Этим же прибором можно измерить наибольшее разрежение, создаваемое при всасывании ртом. В этом случае надо ртом тянуть воздух из верхнего конца трубки. 6. Если в приборе 4-го опыта вместо короткого колена трубки вставить оттянутую на сужение трубочку, то при дутье в длинное колено из короткой трубки будет бить фонтан.

Е.Н. Соколова “Юному физику”

Ответ

Согласно ГОСТ 8.271-77 манометр – это измерительный прибор или измерительная установка для измерения давления или разности давлений.

Для измерения абсолютного давления, т.е. которое считывается от абсолютного нуля выпускаются манометры абсолютного давления; избыточного – манометры избыточного давления, и наиболее часто «по умолчанию» эти разновидности приборов называют манометрами.

Большинство выпускаемых манометров применяются для измерения избыточного давления. Их отличительным признаком является показание «нуля» прибора при воздействии на чувствительный элемент атмосферного давления.

Измерение давления разряженного газа производят вакуумметрами. Соответственно вакуумметр – это манометр для измерения давления разряженного газа/10/.

Манометр, имеющий возможность измерять давление разряженного газа и избыточное давление (у прибора единая шкала), называют мановакуумметрами.

Измерение малых значений (до 40 кПа) избыточного давления производится напоромерами, хотя такое название, как и такое подразделение по виду измеряемого давления (для малых значений) за рубежом отсутствует. Тягомеры используются для измерения малого (до –40 кПа) вакуумметрического давления. Приборы, имеющие часть шкалы вакуумметрического, а часть избыточного давления в пределах ±20 кПа, называются тягонапоромерами. Европейские стандарты (EN837-1, EN837-2 и EN837-3/7,9/) такое разделение производят по виду чувствительного элемента – трубчатый (Bourdon tube – Rohrfedern) и мембранный – мембранная коробка – капсула (Diaphragm – Plattenfeder или Capsule – Kapselfeder).

Приборы, предназначенные для измерения разности давлений в двух произвольных точках, именуют дифференциальными манометрами (дифманометрами). Причем это название в большей степени применимо для показывающих приборов. Устройства измерения дифференциального давления с унифицированным выходным сигналом называют измерительным преобразователем разности давлений/11/.

Дифманометр, функционально обеспечивающий измерение малых значений разности двух давлений, и имеющий верхний предел измерения не более 40 кПа (4000 кгс/м2) называют микроманометром.

Контроль и измерение атмосферного давления производят барометрами.

В дальнейшем для упрощения изложения материала в непринципиальных моментах манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры объединены под названием манометры или манометрические приборы.

По принципу действия основную группу приборов для измерения давления можно подразделить на следующие:

· электрические и др.

К жидкостному относится манометр, принцип действия которого основан на уравновешивании измеряемого давления или разности давлений, давлением столба жидкости/10/.

К жидкостным относится U-образный манометр, состоящий из сообщающихся сосудов, в которых измеряемое давление определяют по одному или нескольким уровням жидкости.

В деформационном манометре от измеряемого давления зависит степень деформации чувствительного элемента или развиваемой им силы.

В состав деформационных входит трубчато-пружинный манометр, в котором чувствительным элементом является трубчатая пружина; сильфонный, функционирующий на основе сильфона, мембранный – на основе мембраны или мембранной коробки.

К деформационным отнесен манометр с вялой мембраной, в котором измеряемое давление воспринимается вялой мембраной и преобразуется в силу, уравновешиваемую дополнительным устройством.

В грузопоршневых приборах, имеющих, в большинстве случаев, в качестве рабочего тела жидкость и зачастую называемых жидкостными, измеряемое давление уравновешивается давлением, создаваемым весом поршня с грузоприемным устройством, и грузов с учетом сил жидкостного трения.

Электрические манометры функционируют по принципу зависимости одного из электрических параметров чувствительного элемента первичного преобразователя от давления.

Манометр – это прибор, позволяющий измерить давление в водной системе или среде. С помощью этого простого устройства можно получить точные показатели давления в любой точке трубопровода или насосного агрегата. Ниже изучим конструкцию, принцип работы и отличия между разными видами манометров.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

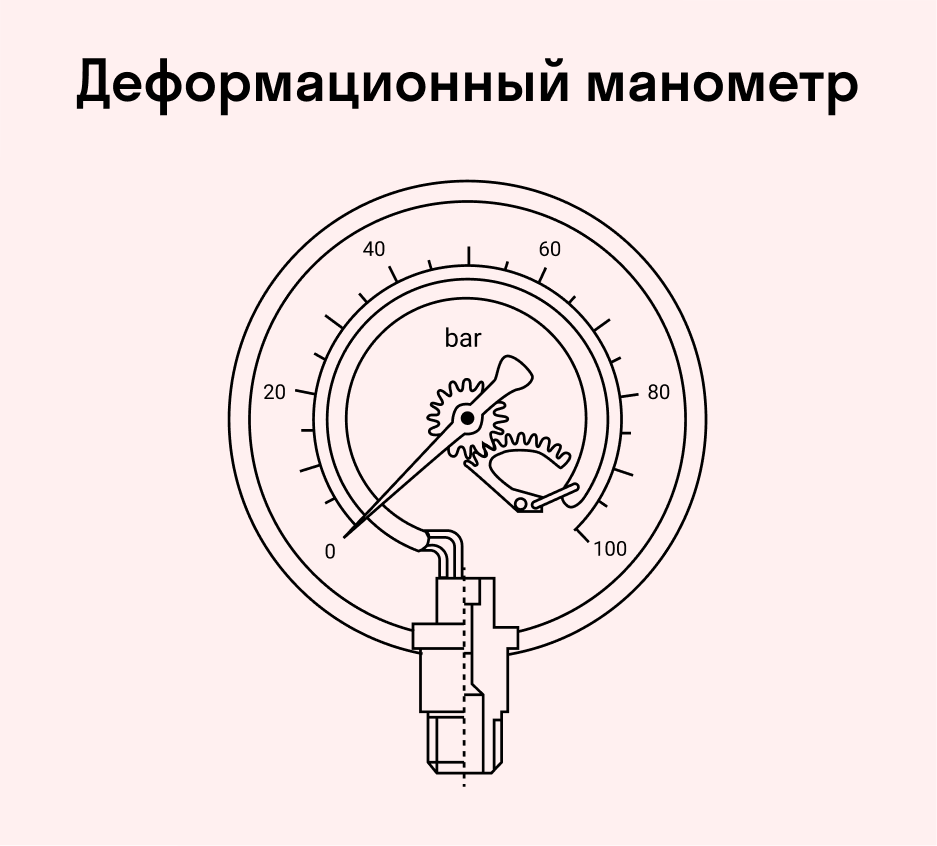

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!
Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

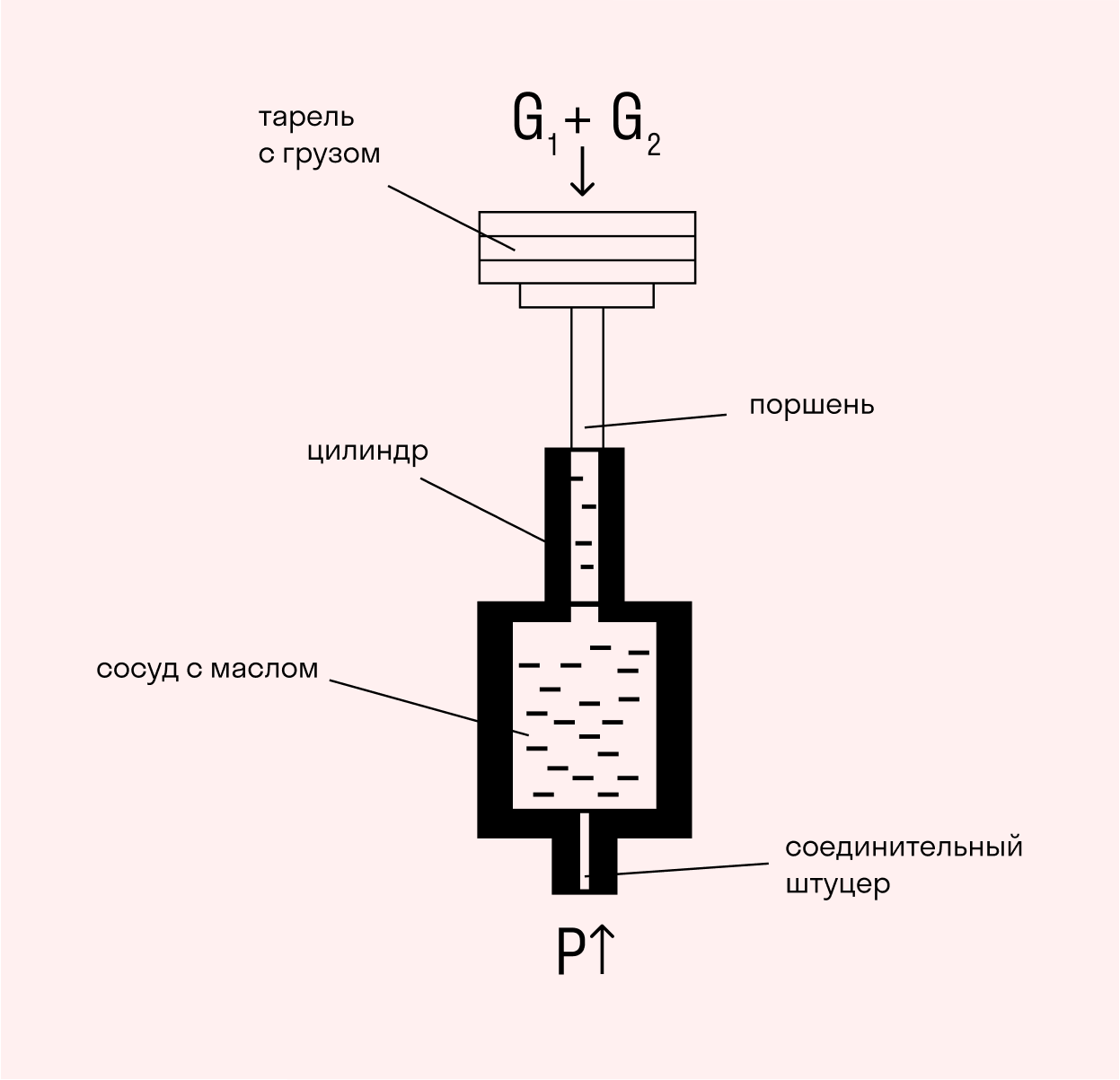

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G₁+ G₂.

Давление под поршнем рассчитывается по формуле:

где G₁— масса грузов, G₂— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Назначение

Контроль давления горючего важен для инжекторных и дизельных двигателей. Если не будет обеспечено необходимое давление, топливо не справится с сопротивлением форсунок, мотор будет работать с перебоями, увеличится расход горючего. За состоянием современного автомобиля следит бортовой компьютер, если он установлен. Но отслеживать давление в топливной системе не является его функцией. Ее выполняет манометр для проверки давления топлива. С его помощью контролируются элементы топливной системы.

Важно, что манометр можно подключать параллельно, не нарушая работу топливной системы (автор видео — Сам себе механик)

Конструкция и принцип действия

При работе манометра используется принцип равновесия. Измеряемое давление уравновешивается силой, которую создает упругая деформация чувствительного элемента, например, трубчатая пружина или  мембрана с двумя пластинами и др. Один конец устройства запаян в держатель, а второй с помощью рычага связан с механизмом, который переводит линейные изменения в движение стрелки на циферблате.

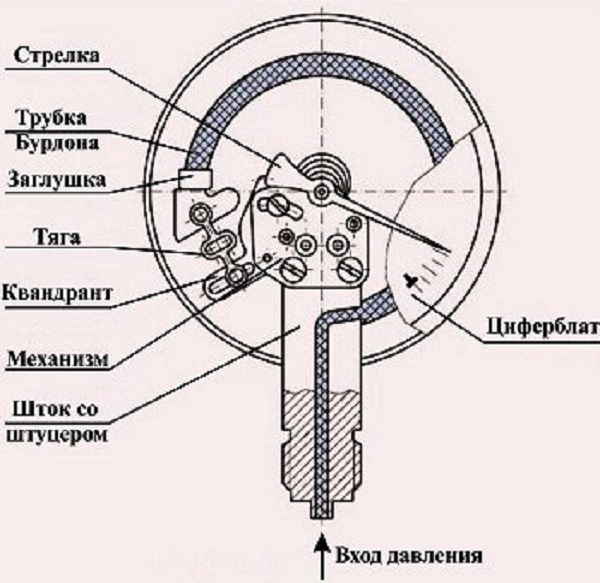

Рассмотрим устройство манометра для измерения давления, чувствительным элементом которого является трубчатая пружина. Это наиболее распространенные измерители, так как имеют хорошие технические характеристики, простую конструкцию, надежны в эксплуатации, позволяют выполнять измерения в широком диапазоне.

Широкое применение удалось достичь благодаря простоте конструкции прибора. В его основе используется трубка пустая внутри с сечением в виде овала или эллипсоида. Измеряемая среда действует на трубку, которая под давлением деформируется. С одной стороны трубка с помощью штуцера подключается к системе, а со второй соединена с механизмом, передающим деформационные изменения.

Передаточный механизм состоит из следующих элементов:

• шестеренки;;
• указателя (стрелки);
• зубчатого сектора;
• поводка.

Между зубьями сектора и шестеренкой вставлена пружина в виде пружины для исключения мертвого хода. Так как трубка имеет разные площади поверхности внутри и извне, под воздействием давления она пытается выпрямиться. Запаянный свободный конец с помощью рычага передвигает стрелку измерителя относительно шкалы. Если максимальное давление не превышает 25 бар, точность прибора составляет 2,5, свыше 25 бар – 1,5.

Виды

Типы манометров для измерения давления различаются по принципу действия:

• жидкостные (трубные);
• мембранные;
• пружинные;
• сильфонные;
• поршневые;
• пьезоэлектрические манометры;
• радиоактивные;
• тензоманометры (проволочные).

Каждый вид приведенных приборов отличается используемым чувствительным элементом и принципом работы.

Различаются измерители назначением:

1. Общетехнические, применяемые для измерений в средах не агрессивных к сплавам из меди.
2. Электроконтактные. Отличительной чертой устройств является возможность регулирования измеряемой среды.
3. Специальные. Они предназначены измерять давление в разных газах, различают кислородные, аммиачные, ацетиленовые, для негорючих и горючих газов. Они отличаются по цвету.
4. Эталонные. Отличаются высоким классом точности, поэтому применяются в качестве образца для проверки, испытаний и регулировки других измерительных приборов.
5. Судовые. Применяются на морском и речном транспорте.
6. Железно-дорожные. Применяются на ж/д транспорте.
7. Самопишушие. Приборы оснащены механизмом, который регистрирует на диаграммной бумаге график работы измерителя.

Манометры используются в промышленности, в быту, в других сферах деятельности в зависимости от целей применения и технических характеристик.

Алгоритм действий

Сборка прибора для измерений, в основном, не создаёт существенных проблем. Алгоритм действий выглядит так:

1. Топливный шнур делится на три част.
2. Проходит подсоединение топливного шланга. Для увеличения степени герметичности соединения используются хомуты.
3. На один из кончиков присоединяется прибор, который предназначен для изменения воздуха. Необходимо наблюдать за надежностью подключения данного компонента, так как слишком большая нагрузка будет причиной его вырывания устройства. В основном, для подсоединения применяется патрубок для соединения.

Монтаж манометра

Между трубой и манометром ставят трехходовый кран

Чтобы газомер мог измерить и регулировать давление корректно, его ставят на участках, где будет максимально просто снимать показатели, проводить обслуживание и ремонт прибора. Существуют предельные интервалы между регулятором и стенами, которые нужно соблюдать при монтаже. Если устройство ставят на высоте до 2-3 метров, диаметр его корпуса должен быть не меньше 160 мм.

В дополнение к монтажной конструкции манометра встраивают трехходовой кран, устанавливаемый между трубой и самим регулятором. Если агрегат эксплуатируется в условиях, из-за которых на его функционал может повлиять высокая температура, осадки или другие внешние факторы, его дополнительно защищают сифонами, буферными элементами либо другой защитой, а также тепловой изоляцией при необходимости.
