Чем резать листовой металл 3 мм

Инструменты для резки

Итак, учитывая все особенности проведения процесса, можно использовать такие основные способы:

Применение ножовки. Это самый оптимальный и дешевый вариант для того, чтобы обработать нужный металлический элемент

Обратите внимание, что данный вариант подойдет только в том случае, если процесс будет проходить над небольшим, нетолстым элементом. Но сам процесс протекает довольно тяжело, нужно приложить немалые усилия и потратить достаточное количество времени

Это касается ручного вида ножовки. На сегодняшний день есть более практичные электрические лобзики. Они позволяют осуществить работу практически с любым видом металла, при чем процесс разрезания проходит за считанные минуты. Стоимость такого оборудования невысокая, ее рекомендуется приобрести для домашних целей, так как резка требуется довольно часто. Особой популярностью пользуется электрическая ножовка от ;
Ножницы по металлу. Стоит отметить, что данный вариант подойдет только в том случае, если нужно изменить параметры листа. Иначе ножницы просто не помогут осуществить работу. Режется лист довольно удобно, быстро и качественно, но все зависит от подобранной марки ножниц и их стоимость. Если модель недорогая, то руки будут быстро уставать во время резки;
Сабельные пилы. Такие инструменты очень редко применяются в домашних условиях, так как их стоимость велика. Металлическое полотно крепится на специальном корпусе. Отлично такое устройство подойдет для работы полых элементов или полноценных конструкций;
«Болгарки». Если обратиться к терминологии, то такой инструмент имеет название углошлифовальная машинка. Они используются уже давно и стали частью «набора мастера» практически в каждой квартире или частном доме. Главное их преимущество – это невысокая стоимость, при этом работать с ними удобно не только во время разрезания металла. Расходных материалов будет очень мало после осуществления процесса, держать в руках устройство очень удобно. Очень удачное приобретение по соотношению «цена-качество».

Техника безопасности при работе с угловой шлифовальной машиной

Этот вопрос является самым важным. Ведь при нарушении правил эксплуатации болгарки можно получить серьёзные, порой несовместимые с жизнью травмы. Рассмотрим основные из них, которые обязательны к соблюдению.

Размер диска. Многие считают, что если на маленькую болгарку поставить большой диск, сняв защитный кожух, ничего страшного не произойдёт. Дескать, большая УШМ мощнее. Это заблуждение опасно для жизни. Дело в том, что у маленькой болгарки обороты значительно выше, а потому диски для них нужны иные. При установке большого диска мастер, скорее всего, даже не успеет начать работу – диск разлетится при включении, что при отсутствии защитного кожуха приведёт к плачевным результатам.
Направление вращения. Некоторым «мастерам» не нравится, что при работе под ноги летят искры. Они разворачивают кожух, переставляют ручку и начинают работу. Именно это чаще всего приводит к тому, что диск разлетается при зацепе за острую кромку. Вращение диска при работе УШМ должно производиться «на себя» а не наоборот.
Индивидуальные средства защиты. Пользоваться защитными очками или щитком, одевать перчатки, маску или респиратор необходимо. Это убережёт от ожогов, травм глаз, которые, к сожалению, при такой работе не редкость.

Применение средств индивидуальной защиты при работе с болгаркой обязательно

Особенности резки металла дома

Дисковые ножи являются прекрасной заменой ножниц по металлу, имея за собой ряд преимуществ:

Малые габариты и размеры.
Конструкционная простота.
Легкая регулировка.
Удобство и возможность работать с большим ассортиментом материалов.

Резка металла роликовым ножом

Резка листового металла, своими руками, в домашних условиях обычно проводиться фрезами или сверлами. Конечно, подобный подход помогает придать детали нужные очертания, а заодно отполировать поверхность. Однако гораздо практичнее будет своими руками один раз сконструировать станок с роликовыми ножами (если конечно речь касается не разрезания металлолома, так как там аккуратность не столь важна), уменьшая тем самым как время, отведенное на обработку, так и минимизируя количество мусора и дефектов, которые могут возникнуть при использовании ручного инструмента. Если говорить проще — дисковые ножи прекрасная замена ножницам по металлу и даже промышленной гильотине.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ручные ножницы по металлу

Такой инструмент может разрезать большинство листовых металлов толщиной 0,7-1,0 мм, алюминий — до 2,5 мм. Конструкция ножниц состоит из двух режущих ножей, закреплённых под определённым углом, и двух рукояток. Для удобства пользования (уменьшения усилий при резании) угол крепления составляет от 7 до 12 градусов. Режущие ножи имеют форму клина с углом заострения от 65 до 80 градусов. Наименьший угол позволяет работать с самыми мягкими металлами, наибольший — предназначен для резания твёрдых металлов.

Ножницы по металлу могут быть следующих видов:

Ножницы для прямого реза можно использовать для того, чтобы разрезать металл по прямой косильной лески или вырезать окружность большого диаметра.
Чтобы вырезать небольшую деталь по контуру, изготовить криволинейную деталь или сделать в листе металла отверстие применяют ножницы с криволинейными лезвиями.
Пальцевые ножницы имеют узкие тонкие лезвия и применяются обычно для тех же целей, что и криволинейные. Ножницы могут быть правого или левого реза. Это зависит от расположения верхнего лезвия по отношению к нижнему.
Стуловые (кровельные) ножницы используются при работе с листовым металлом несколько большей толщины (до 2-3 мм.). Отличительной особенностью таких ножниц является конструкция рукояток, нижняя из которых имеет на конце изгиб. Этим концом стуловые ножницы можно крепить к верстаку и, нажимая на рукоятку всей рукой, увеличить силу резания.
Силовые ножницы (ножницы Н.А.Васильева). У этих ножниц одна рукоятка состоит из двух рычагов, соединённых между собой шарниром. Специальная конструкция ножниц позволяет производить резку листового металла толщиной до 2,5 мм. Ещё одна особенность силовых ножниц — сменные ножи и наличие дисков для резки металлических прутков диаметром до 8 мм.
Рычажные ручные ножницы неподвижно закрепляются на верстаке основанием, в корпусе которого находится одно лезвие ножа. Управление вторым (подвижным) ножом осуществляется при помощи рукоятки. Рычажные ножницы используют для резки мягкого листового металла (например, латуни) толщиной до 6 мм и стального листа — до 4 мм.

Видео: Чем Резать Профнастил Правильно

Пример того, как разрезать гофрокартон с помощью шлифмашинки, показан на видео.

Источник

Профнастил имеет много преимуществ, одним из которых является простота обработки этого материала. Поскольку профилированный лист имеет небольшую толщину и вес, его можно отрегулировать непосредственно на строительной площадке. И для этого вам не нужно покупать специальный станок для резки гофрокартона, для этого достаточно переносного ручного инструмента.

Но, несмотря на кажущуюся простоту, раскрой гофрокартона имеет свои особенности. Это объясняется тем, что, в отличие от обычного листового металла, профилированный лист представляет собой слой из слоя на металлической основе и многослойных защитных и декоративных покрытий.

Разрушение защитных покрытий при резке гофрокартона неизбежно приведет к активной коррозии и значительно сократит срок службы конструкций из профилированного листа

Поэтому очень важно знать, как правильно резать гофрокартон, чтобы избежать значительного повреждения слоя цинка и защитной краски

(нажмите, чтобы открыть)

Циркулярная пила

Иногда для резки металла применяют циркулярную пилу. Если вы работаете с профнастилом, то оборудование нужно включать на низких оборотах. В противном случае можно повредить полимерное покрытие. Для работы вам понадобится напарник, который будет удерживать лист. Среди преимуществ этого инструмента можно выделить то, что работа выполняется без нагрева, соответственно защитное покрытие на профлисте вы не повредите. Лучше всего использовать круг по алюминию.

Чтобы наладить быструю работу циркулярной пилой, вам нужно подготовить лекало из фанеры. В этом листе вырезается паз не до конца. Это будет своеобразной заготовкой, позволяющей сохранить оцинкованное или полимерное покрытие на листе. Отличным инструментом для резки метала, является двухдисковая пила. Она, в отличие от болгарки, не оставляет рваного края и работает гораздо тише. К сожалению, не у каждого мастера имеется подобный инструмент.

Углошлифовальная машинка

Болгарка — универсальный помощник, отлично работающий по алюминию

Важно лишь не перепутать отрезной круг с шлифовальным, выбрать оснастку малой толщины для минимизации потерь материала и защитить руки с лицом от искр.Достоинства:

быстрота работы;
достойное качество реза;
относительная дешевизна оборудования;
минимум движений пользователя;
долговечность оснастки, позволяющей многократно пилить металлические профили.

Углошлифовальная машинка Sparky

Недостатки:

возможность обгорания металла в области реза;
без навыков работы вряд ли получится резать ровно;
для повышения точности работы болгарку стоит зажать в стойку, которая не поставляется в комплекте с инструментом и в магазинах встречается редко (проблема решается, если есть тиски).

Теперь стоит изучить специальные устройства для работы по алюминию.

Программы для раскроя листового материала

Раскроить листовой материал можно и вручную, но требуется много времени и специальных навыков. Куда проще сделать это путем использования сопутствующих программ. Они помогут оптимизировать карту раскроя, предложат другие варианты расположения и позволят его редактировать самостоятельно. В этой статье мы подобрали для вас несколько представителей, которые отлично справляются со своей задачей.

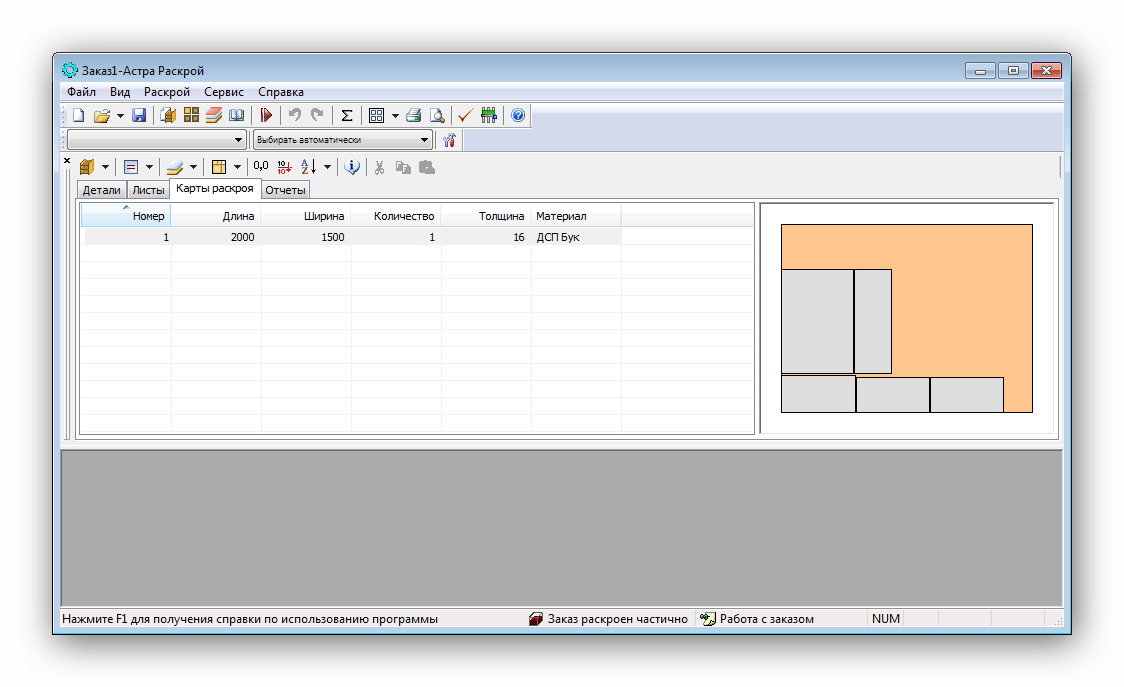

Астра Раскрой

Астра Раскрой позволяет работать с заказами, импортируя их заготовки из каталога. В пробной версии шаблонов всего несколько, но их список расширится после приобретения лицензии программы. Пользователь вручную формирует лист и добавляет детали на проект, после чего софт автоматически создает оптимизированную карту раскроя. Она открывается в редакторе, где доступна для изменения.

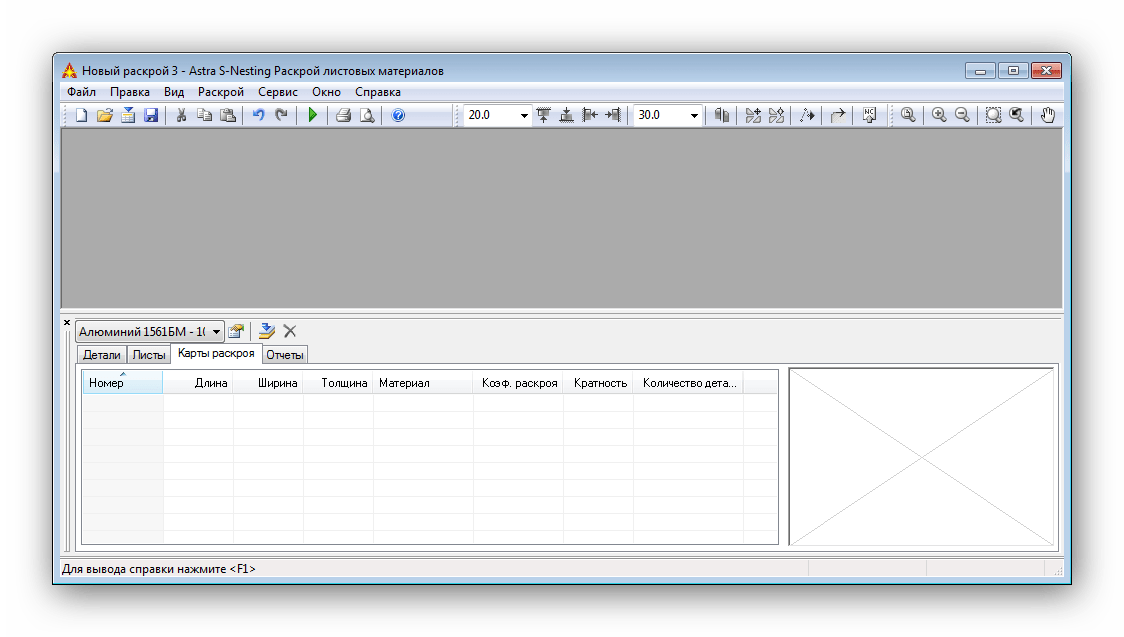

Astra S-Nesting

Следующий представитель отличается от предыдущего тем, что предлагает только основной набор функций и инструментов. К тому же, можно добавить только заранее заготовленные детали определенных форматов. Карта раскроя появится только после покупки полной версии Astra S-Nesting. Кроме этого присутствует несколько видов отчетов, которые формируются автоматически и сразу же могут быть распечатаны.

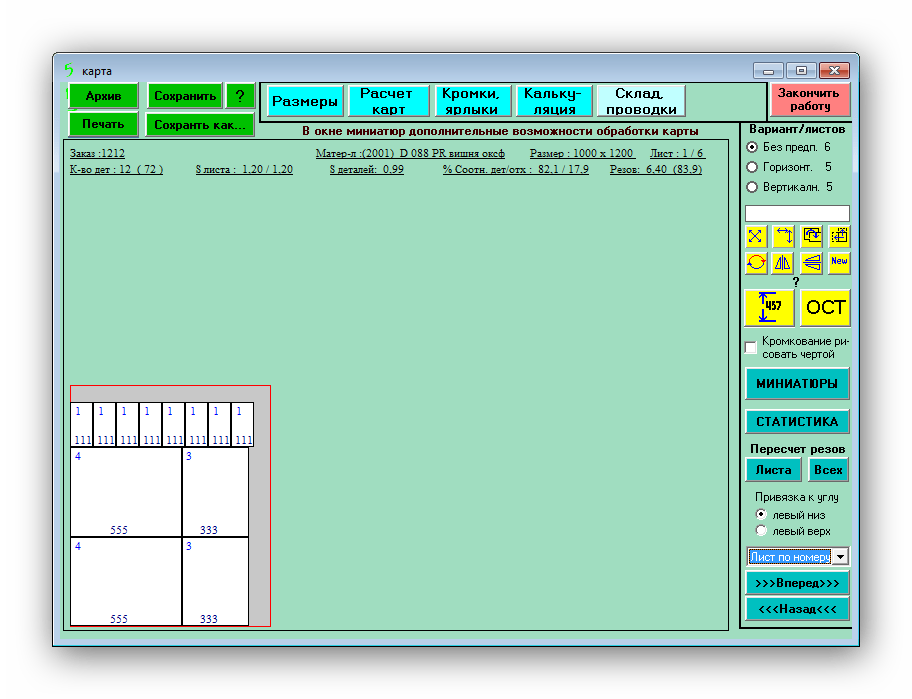

Plaz5 является устаревшим софтом, давно не поддерживается разработчиком, однако это не мешает ему качественно выполнять свою задачу. Программа достаточно проста в использовании, не требует никаких специальных знаний или навыков. Карта раскроя создается достаточно быстро, а от пользователя требуется только указать параметры деталей, листов и совершить проектирование карты.

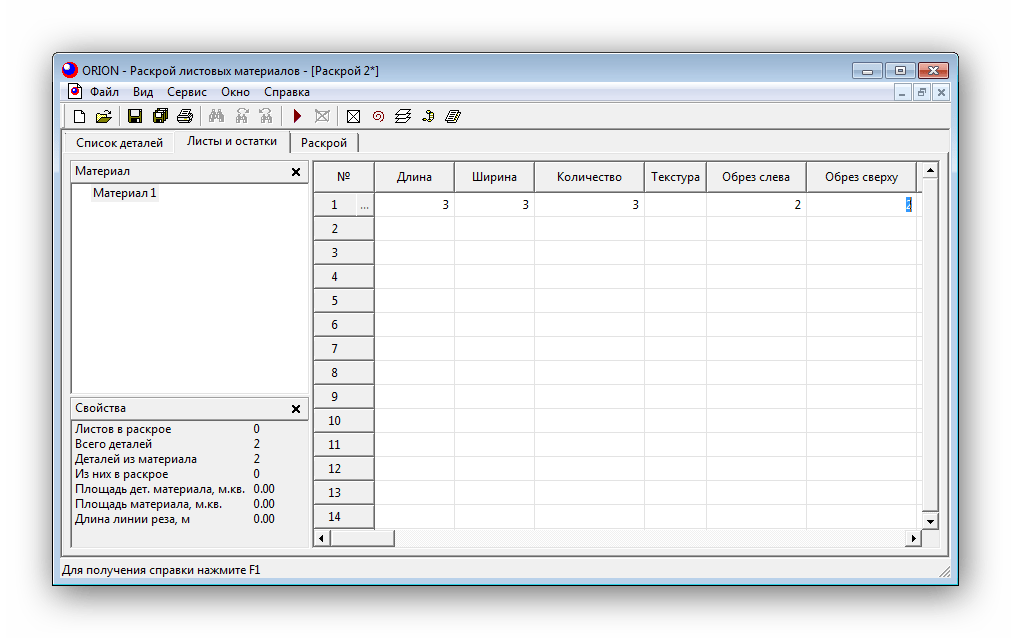

Последним в нашем списке выступит ORION. Программа реализована в виде нескольких таблиц, в которые вводится необходимая информация, а после создается максимально оптимизированная карта раскроя. Из дополнительных функций присутствует только возможность добавить кромку. ORION распространяется платно, а пробная версия доступна к скачиванию на официальном сайте разработчиков.

Раскрой листового материала — достаточно сложный и трудоемкий процесс, но это если не использовать специальный софт. Благодаря программам, которые мы рассмотрели в данной статьей, процесс составления карты раскроя не займет много времени, а от пользователя требуется приложить минимальное количество усилий.

ПОДРОБНЕЕ О ВИДАХ РУЧНЫХ НОЖНИЦ ДЛЯ РЕЗКИ МЕТАЛЛА

Существует несколько видо ручных ножниц для резки металла, каждый из которых обладает своими особенностями, преимуществами и недостатками. Рассмотрим их ниже.

Гильотинные ножницы

Особенность гильотинных ножниц заключается в том, что в их строении предусмотрен нож, который движется строго в одной плоскости, что прекрасно подходит для разрезания металлических листов. Если изменять угол наклона ножа, то существенно снижается необходимое усилие руки, однако, при этом страдает показатель качества резки. Гильотинные ножницы бывают как ручные, так и механические, либо с гидроприводным модулем.

Ручными ножницами практически невозможно разрезать металл средней толщины, а вот гильотинные ножницы с гидроприводом очень здорово себя показыают в показателях точности резки, так как они зачастую имеют ЧПУ-модуль, позволяющий «запоминать» типовые операции.

Шлицевые ножницы по металлу

Шлицевые ножницы позволяют резать металл по прямым и кривым произвольным линиям, благодаря чему, возможно выполнить качественную декоративную или фигурную резку металла. Работают такие ножницы от электродвигателя.

Основы процесса и техника безопасности при резке листового металла болгаркой

Соблюдение правил техники безопасности – важнейший момент, пренебрежение которым может повлечь за собой получение травм различной степени тяжести.

Приведем несколько правил, которые следует соблюдать в процессе резки листового металла болгаркой.

Размер диска. Ошибочно полагать, что его величину можно подбирать без учета размеров болгарки. Не стоит устанавливать большой диск без защитного кожуха на маленький инструмент, иначе вы можете подвергнуть свою жизнь опасности. Обороты у небольшой болгарки намного выше, поэтому и режущие элементы для них нужны соответствующие. Установив большой диск, вы даже не успеете провести линию реза, зубчатый круг просто разлетится на части после включения.
Направление вращения. Некоторых работников не устраивает направление полета искр, которое наблюдается при стандартной работе инструмента. Поэтому они разворачивают кожух, переставляют ручку и приступают к резке. Самоуправство в данном вопросе может привести к тому, что при зацепе за острую кромку режущий диск разлетится на части. Запомните – вращение диска должно производиться «на себя», а не наоборот.
Индивидуальные средства защиты. Наличие таких приспособлений – обязательное условие работы с болгаркой. Защитные очки, перчатки и респиратор помогут избежать травмирования жизненно важных органов.

1. Обычный рез тонкого листового металла.

Резка металла небольшой толщины обычно не вызывает особых сложностей. Залогом качественного результата в данном случае являются внимательность и аккуратность. Стоит отметить, что именно при обработке тонких металлических листов режущий диск часто «закусывает». Перед началом проведения работ нужно убедиться в том, что на режущей плоскости круга отсутствуют дефекты. Их наличие может привести к расколу зубчатого диска.

Начинать линию реза следует от дальнего края листа (получается, что мастер как бы тянет болгарку на себя). Режущий диск при этом не стоит погружать слишком глубоко в материал (максимум 5-6 мм). Правильное направление движения инструмента и небольшая глубина погружения помогут избежать зацепов диска. И наоборот – чрезмерное погружение режущего элемента приведет к уменьшению площади соприкосновения, зацепам и последующему расколу диска.

2. Резка толстых листов металла болгаркой.

Если толщина листового металла больше 8 мм, то двигать инструмент следует не к себе, а от себя. Однако если выполнять рез просто по начерченной линии, то идеально ровной кромки не получить. Помимо этого, можно чрезмерно перенапрячь руку, ведь придется постоянно контролировать движение болгарки.

Облегчить рабочий процесс поможет установка стального уголка по месту реза, который прижимается к листу струбцинами по двум сторонам. Теперь можно пройти несколько раз вдоль прочерченной линии, немного прикасаясь к уголку так, чтобы получилось небольшое углубление (не больше 1-2 мм). После того как углубление сделано, можно убирать уголок и приступать непосредственно к обработке металла. Так режущий диск не уйдет с намеченной линии, а кромка получится идеально ровной.

3. Еще один вариант резки.

Первые этапы проведения работ полностью совпадают с вышеописанным способом: проводится линия, укладывается и прижимается уголок. Особенность заключается в том, что углубление в данном случае делается немного глубже – примерно 4-5 мм. После удаления уголка остаток металла можно просто доломать, а край обработать при помощи УШМ со шлифовальным диском. Стоит отметить, что такая обработка не гарантирует высококачественного результата, поэтому второй способ используют гораздо чаще.

Болгарка позволяет быстро и качественно обрабатывать листовой металл, но успешное применение данного инструмента возможно только при наличии достаточных навыков и соблюдении всех правил техники безопасности.

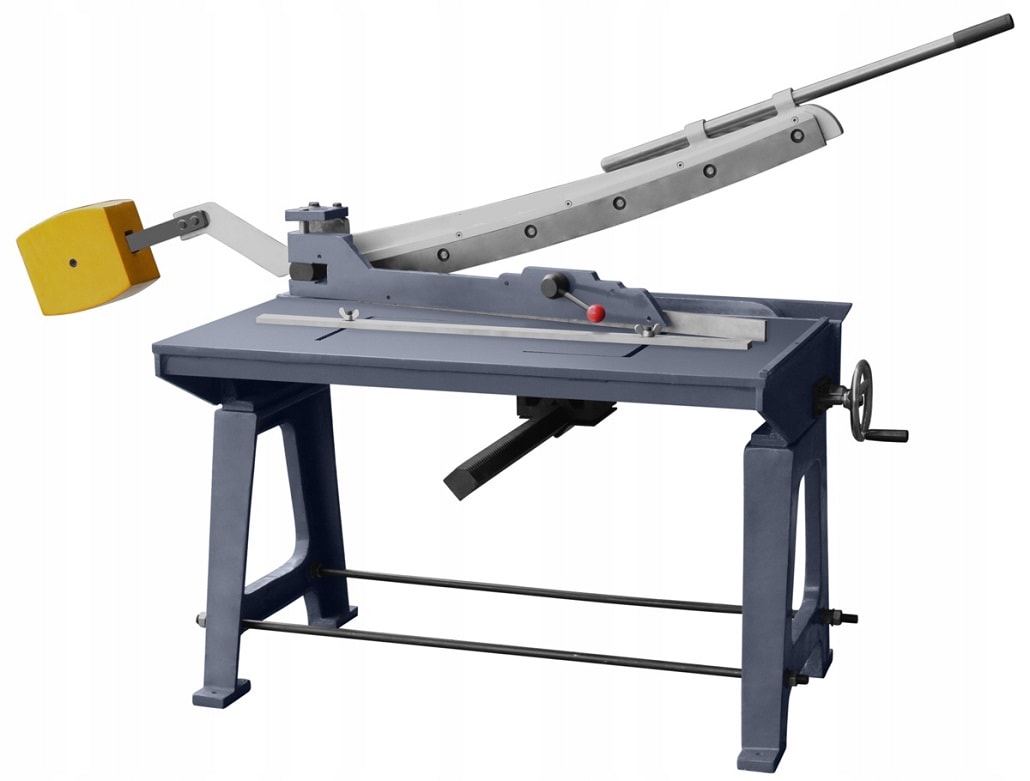

Гильотинная резка

Гильотинная резка. это прямая резка листового металла. Металл режется противоположными лезвиями двух ножей.

Во время резки подвижный нож перемещается относительно неподвижного ножа с зазором, определяемым условиями резания.

Подвижный нож может быть установлен под углом относительно неподвижного, так что резка происходит последовательно, с одной стороны на другую. Этот угол называется углом между ножами, уменьшает силу резания, но увеличивает ход подвижного ножа.

Гильотина представляет собой устройство, состоящее из кровати с письменным столом, системы зажима листов, верхнего и нижнего ножей и заднего упора. Задний упор обеспечивает необходимый размер детали, которая обрезается.

Задний угол верхнего ножа существенно не влияет на силу резания. При использовании 2 лезвий с 4 режущими кромками требуются более высокие силы резания, чем при установке верхнего лезвия с небольшим задним углом (обычно не более 3 °).

Угол между лезвиями значительно влияет на силу резания и влияет на дефекты. Этот угол не должен превышать 3 °.

Зазор между ножами перпендикулярен леске между ними. Чистота среза зависит от толщины листа. Если зазор слишком мал, увеличивается износ ножей, что влечет за собой заточку инструмента. Если зазор слишком велик. металл раздавливается между двумя ножами. В результате получаем конический срез и пластические деформации в материале.

Резка металла плазменным резаком или плазморезом

О возможностях плазмотрона хорошо рассказано в видео. Просмотрев ролик вы обязательно захотите иметь в хозяйстве такое чудесное оборудование, даже несмотря на его большую цену.

https://www.youtube.com/watch?v=rg4PvBBr1CU

Резка металла происходит под действием энергии плазмы. Получается это следующим образом. Когда нажимают кнопку розжига, подается ток от источника и внутри плазмотрона образуется дежурная сварочная дуга. Через нее проходит сжатый воздух, ионизируется, и плазмой вырывается через сопло с высокой скоростью. Плазма имеет температуру свыше 10 тыс. градусов и скорость в два раза больше скорости звука. Этой энергии достаточно, чтобы металл расплавился и даже испарился.

Оператор подносит плазморез к месту, где необходимо выполнить разрез и металл начинает плавиться. Скорость ручного перемещения должна обеспечивать разрез металла. Параметрами резки есть сила тока и давление воздуха. Подробности о том, как получается плазма и устроен резак хорошо показано в видео.

При неправильно подобранных параметрах на кромке может образоваться окалина. После окончания резки сразу не отключают подачу сжатого воздуха. Он подается некоторое время для охлаждения металла.

Способ 10. Режем электрическими ножницами по металлу

Электрические ножницы — отличный инструмент для резки листов металла, который используют как профессионалы, так и любители. Относительно недорогие модели, например, марки Интерскол помогут разрезать листы толщиной до 2 миллиметров. Более мощные профессиональные версии справятся с металлом толщиной до 3 и более миллиметров.

Ножницы по металлу будут чрезвычайно полезны тем, кто отрезает металлическую черепицу, профнастил и т.п. Ведь альтернативная резка болгаркой, даже с использованием специального круга по металлу, портит защитный слой металлочерепицы. А ножницы позволяют делать аккуратный срез, не влияя на защиту металла.

Роликовые ножницы и особенности резки листового металла

В металлообрабатывающей промышленности для обработки листового материала используются роликовые ножницы или ножи. Ножами этот инструмент называют по причине того, что его работа основывается на применении двух режущих дисков. Процесс резания основывается на том, что ролики вдавливаются в листовой материал с двух сторон — сверху и снизу. При этом происходит его разрезание без применения каких-либо острых ножей. Роль режущих и острых ножей играют ролики, которые соприкасаются стенками друг к другу с двух сторон.

Ролики не только режут листовой материал, но еще и облегчают процесс перемещения инструмента по поверхности листа. Это означает, что резать роликовым ножом не только удобно, но еще и эффективно. Если сравнить работу устройства с ручными ножницами, то следует отметить такие достоинства:

Скорость — разрезать лист стали роликовыми ножницами можно за считанные секунды, а использование ножниц требует много времени, которое зависит от длины разрезаемого материала
Качество реза — роликовый нож режет не только быстро, но еще и высококачественно. При этом отсутствуют сколы, искривления, изгибы и т.п. в месте получения реза
Физическая усталость — резание ручными ножницами требует прикладывания физических усилий, в то время как применение роликового инструмента исключает такую потребность. Для разрезания необходимо только перемещать ножницы роликовые по направляющим, выполняя тем самым разрезание листа стали

Роликовые ножницы классифицируют по типам ножей на три вида:

Они располагаются параллельно. Самая популярная разновидность режущего инструмента, который предназначен исключительно для раскроя материала на полосы, то есть резка выполняется в прямолинейном направлении
Имеют один наклон. Они предназначаются для нарезания не только ровных полос листового материала, но еще и для вырезания заготовок круглого и кольцевого типа
С несколькими наклонами. Такие роликовые устройства предназначаются непосредственно для нарезания разной формы заготовок — кольцевые, круглые, криволинейные и т.п.

После разрезания край материала не нуждается в дополнительной обработке, так как он получается ровным, без сколов и задиров.

Применение роликовых ножниц

Их предназначение — резка металла, толщина листа которого составляет 0,5-1 мм. В промышленности роликовые ножи используют для производства заготовок-полуфабрикатов, идущих на изготовления различных профилей. Такое оборудование — необходимый инструмент для кузовных работ в автомастерских, там, где делают заготовки, предназначенные для сборки мебели.

Перед электрическими инструментами и гильотиной по металлу у них есть несколько преимуществ:

небольшой вес, компактность;
простота настройки, регулировки и эксплуатации;
универсальность: инструмент качественно режет лист алюминия, жести, кровельного железа, меди, стали;
идеальные края полуфабрикатов, полученных в домашних условиях, далеких от производственных.

С ручными ножницами по металлу их даже сравнивать некорректно, так как роликовый механизм обрабатывает материал без загибов и заусенцев, легкость работ — еще одно их достоинство. Так как стоимость данного инструмента довольно велика, приобретать модель в магазине имеет смысл, если необходимость в подобной работе возникает очень часто. В ином случае покупка себя не оправдает.

Роликовый нож для листового металла своими руками — логичный выход, если работы хочется делать быстро, но качественно. Таких моделей-самоделок изобретено довольно много, процесс создания ножниц для резки тоже нельзя назвать архисложным.
