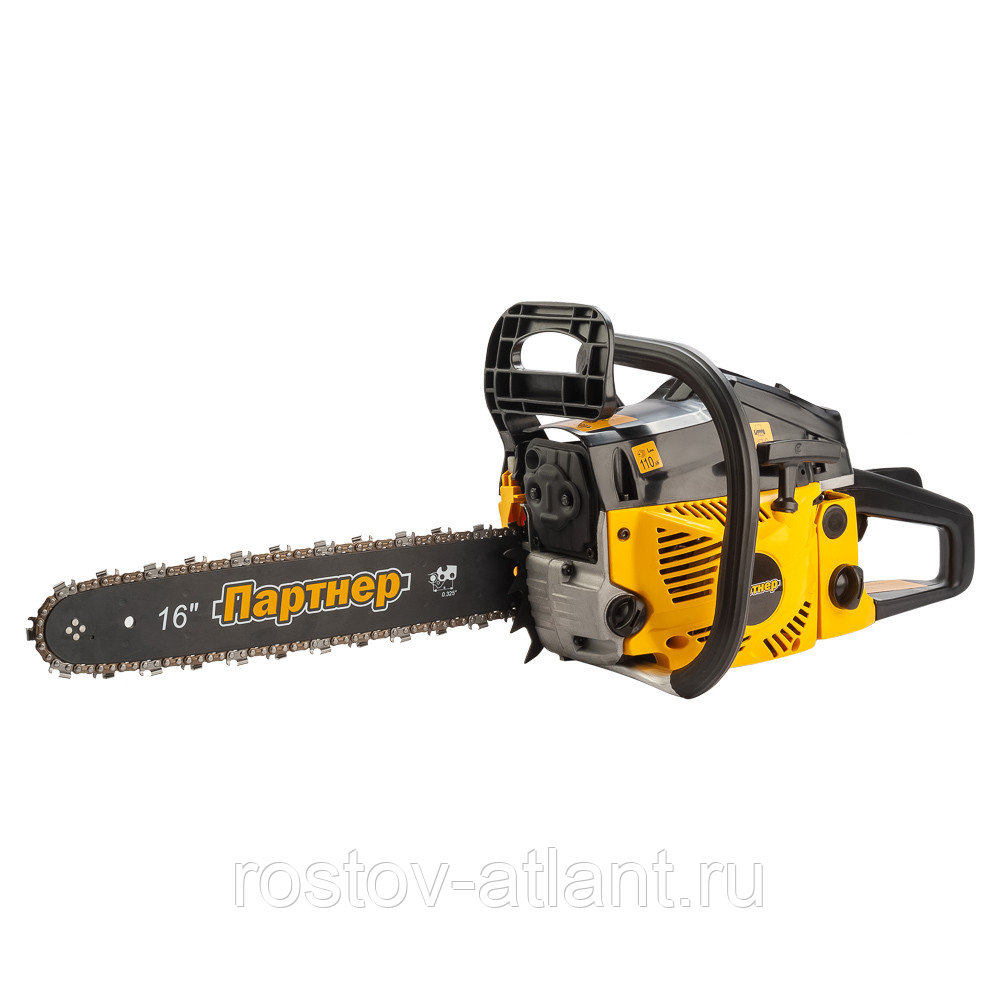

Устройство бензопилы Партнер
Большой популярности бензопилам бренда Partner принесло использование их производителем высококачественных комплектующих и сбалансированность самой заводской сборки. В основе каждого бензоинструмента этой марки лежит 2-тактный ДВС с 1 рабочим цилиндром, емкость которого зависит от предназначения и модификации пилы. В устройстве каждого мотора предусмотрена эффективная антивибрационная система и принудительное воздушное охлаждение.
Топливная система каждой пилы Partner представлена хромированным карбюратором, трубками для циркуляции горючего, а также долговечным поролоновым фильтром, разработанным по фирменной технологии CCS.
Для запуска бензопил Partner в комплектацию каждой из них входит ручной стартер, состоящий из усиленной пружины, вентилируемой катушки и тросика, на конце которого расположена пластиковая рукоятка. Для возможности плавного запуска ДВС конструкция каждой модели дополнена насосом, отвечающим за предварительную подкачку горючего в цилиндр.
Система зажигания каждой модели Partner – электронная. В ее конструкцию входит магнето с первичной и вторичной электрической обмоткой, а также свеча, расположенная в верхней части корпуса под прорезиненной заглушкой.
Внутренние рабочие механизмы каждой пилы Partner помещены в ударостойкие корпуса. Они раздельные – таким образом оператор получает возможность отремонтировать сломанный механизм бензоинструмента, не снимая остальные пластины корпуса.
Бесключевая система натяжения
Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:
- другим механизмом натяжителя;
- отсутствием внешней гайки затяжки;
- регулировкой без дополнительного инструмента.
Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).
Вместо шестеренчатого вала стоят звездочка и шайба натяжения.
Эта система имеет и недостатки:
- сам механизм сложнее традиционного гаечного;
- установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
- меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.
Бензопилы Партнер – неисправности их устранение
Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.
Как заправить бензопилу Партнер?
Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.
Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.
Как выставить зажигание на бензопиле Партнер?
Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:
- В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
- Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
- Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.
Выполнив перечисленные действия, установить стартер на место, и заведите бензопилу Партнер. Если пила завелась, то можно вкрутить винты крепления крышки до конца и продолжить работу.
Как снять сцепление на бензопиле Партнер?
Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:
- Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
- Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
- Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.
На первых порах понадобится по несколько раз дергать за веревку стартера прежде, чем пила заведется. Это требуется для того, чтобы установленные запасные части окончательно встали на предназначенные для них места.
Как заменить масляный насос на бензопиле Партнер?
Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:
- Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
- Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
- Если на каналах появились трещины, то их нужно заменить;
Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.
Как отрегулировать карбюратор на бензопиле Партнер?
Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:
- Снимите крышку и очистите запчасти под ней;
- Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
- Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
- Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.
Если она работает, как 4-тактный мотор, значит, карбюратор бензопилы был настроен правильно.
Описание и характеристики
Партнер является известным производителем различных бензопил, это дочерняя компания известной HusqvarnaOurdoorProducts. Бензопилы от Партнер производятся в разных точках мира, но основной цех расположен в США. Среди моделей покупатели могут найти хорошие примеры, как для профессионального, так и для использования в домашних целях, мелких работ.
Бренд славится своими простыми и не дорогими бензопилами, которые идеально подходят для обычных домовладельцев. Партнер 371 — очень хороший пример типичного продукта этой компании. Карбюратор бензопилы Партнер 371 регулируется просто. Но стоит отметить и другие характеристики бензопилы. Модель имеет пластиковое «тело», которое вместе с легкой цепочкой сделает процесс работы удобным и легким.
Многие другие модели действительно тяжелы, но не эта. Если говорить откровенно, то это одновременно является плюсом и минусом. К сожалению, из-за легкости бензопиле не хватает мощности, поэтому практически любая более сложная работа будет даваться сложнее. Другими отличительными особенностями этого инструмента являются низкие обороты, безопасная цепь и предохранительный бар.
Это почти идеальный вариант если вы хотите обрезать деревья или вырезать корни кустарников безопасно и с максимальным удовольствием. Партнер 371 — лучший выбор для новичков. Партнер 371 — не самая новая модель, первая бензопила была выпущена давно и все еще находится в производстве. Она очень проста в использовании, даже новички будут понимать принципы работы с первого раза. Пользователи оценят хорошую возможность очистки всех важнейших частей этой модели и замены деталей, в том числе порадует у бензопилы Партнер 371 цепь с простой заменой. Производитель гарантирует 5 лет эксплуатации, если конечный пользователь не использует пилу в жестких рабочих условиях.
Преимущества модели Партнер 371
Этот вариант является одним из лучших для новичков, и есть несколько причин думать так.
Прежде всего, это очень разумная цена на бензопилу такого рода.
Порадует за эту цену долговечность модели и уверенность, которая чувствуется во время работы.
Третьей причиной покупки этого устройства является простота эксплуатации и дешевые запчасти. Что касается процесса замены деталей, все легко и понятно. Руководство поможет со всеми сложными моментами.
Важный, но, безусловно, не самый последний момент — удовольствие от использования этого инструмента. Профессионалы могут также купить Партнер 371, если им нужна надежная пила для основных видов работы по дереву
Эта группа покупателей должна принять во внимание один из важнейших фактов. Бензопила идеально подходит для простой работы благодаря ее мощности и размерам.
Для серьезных и сложных операций лучше купить хорошую профессиональную бензопилу. Эта модель может стать отличным резервным устройством если основные устройства не работают. Партнер 371 приятно удивит своим интересным дизайном, пользователи получат замечательный опыт не только от работы с ним, но и от его внешнего вида. Приятная цветовая гамма вместе с простой и удобной формой принесут много часов плодотворной работы как профессиональным, так и обычным пользователям.
Бензопила Альпина А3700 – возможности модели
Эта высококлассная модель относится к категории любительских цепных пил. Она оборудована доработанным двигателем с качественной топливной системой. При объеме рабочего цилиндра ДВС в 37,2 см3 мотор способен развивать скорость до 3000 об/мин в режиме холостого и до 11000 об/мин в режиме рабочего хода. При этом объемы потребляемого топлива им не превышают 0,3 л в час.
В оснащение бензопилы входит японский карбюратор марки Walbro, внутренние стенки и перегородки которого покрыты защитным хромированным сплавом. Для возможности самостоятельной регулировки узла в его устройстве предусмотрены 3 стальных жиклера, расположенных на подпружиненных креплениях.
Запуск двигателя бензопилы осуществляется при помощи ручного стартера, конструкция которого состоит из возвратной пружины с пониженным сопротивлением, а также вентилируемой катушки и усиленного шнура.
Для непрерывной связи двигателя с рабочей гарнитурой в конструкции пилы предусмотрено усиленное сцепление. Все запчасти механизма, в том числе и ведущая звездочка, изготовлены из износостойкого кованого сплава.
Бензопила Alpina A 3700 комплектуется высокоточной системой смазки пильных органов. Она включает в себя автоматически работающую масляную помпу. Ее работа не регулируется, тем не менее механизм показывает высокую экономию масла даже во время работе пильных органов на самой высокой скорости.
Параметры бензопилы Alpina:
- мощность – 1,63 л. с.;
- топливный/масляный бак – 310/210 мл;
- длина шины/шаг цепи – 35 см/3/8″;
- вес с пильной гарнитурой – 5,35 кг.
Эта модель бренда Alpina выделяется высоким уровнем комфорта. Эффективная антивибрационная система и сниженный до 110 дБ уровень шума делают эксплуатацию инструмента максимально простой и удобной.
Бензопилы Partner
Пильное оборудование от бренда Партнер – хороший выбор для тех, кому необходимо максимально быстро и легко обрезать сухие ветки или старые деревья, заготовить дрова, проредить кустарник. Данная шведская фирма находится на рынке садового оборудования почти тридцать лет, производя высококачественную продукцию с 1990 года.
Цепные пилы Партнер отлично зарекомендовали себя в несложных строительных работах, во время различных работ в фермерских или лесных хозяйствах.
Основное производство сосредоточено в Швеции. Дочерние предприятия находятся в России и Китае, продукция которого встречается наиболее часто. Несомненно, предпочтение лучше всего отдавать шведским моделям Partner. Их можно отличить по двум фирменным пломбам, на которых выбит логотип фирмы. Кроме того, на самой бензопиле Партнер, на коробке и на оригинальной инструкции находится защитная трехступенчатая голограмма.
Бензопила Partner 738
Модельный ряд
В своей ценовой группе брендовые бензопилы Партнер пользуются повышенным потребительским спросом. В представленном обзоре приведены характеристики моделей с высокими рейтинговыми показателями.
Partner P340S
- по заготовке дров для печи или камина;
- обслуживанию садовых и лесопарковых территорий;
- кронированию древесного растительного декора.
При умеренном объеме цилиндра 35 см, двухтактный карбюраторный привод развивает мощность до 1,0 л.с.
Тяговых параметров с запасом хватает для привода 14-ти дюймового гарнитурного комплекта профессионального уровня. Автономность работы обеспечивает запас топлива и цепной смазки в расходных резервуарах емкостью 300 и 150 мл.
Инструмент весом 4,5 кг хорошо сбалансирован, форма корпуса обеспечивает надежный захват. Удобству работы оператора способствует низкий уровень вибрации, вынос элементов управления на заднюю рукоятку.
Partner P350S
Коммерческий успех модели P340S инициировал разработку бензопилы с улучшенными тяговыми и эксплуатационными свойствами. Следующая в модельном ряду пила получила 38 кубовый силовой агрегат мощностью 1,96 л.с. и производительную 410 мм-ю гарнитуру профессионального уровня.
Отпускная цена новой разработки увеличилась до 6800 рублей, вес — до 4,7 кг. Пила партнер серии P350S доработана в плане повышения надежности и продолжительности ресурса механизма сцепления, привода маслонасоса системы автоматизированной смазки.
Инструмент отличается от однотипных аналогов:
- наличием полуавтоматического управления воздушной заслонкой карбюратора;
- дополнительной виброзащитой задней рукоятки.
Partner 351XT CHROME
В бензопилах серии Партнер Хром продление ресурса бензомоторных приводов реализовано за счет покрытия внутреннего диаметра цилиндра износостойким хромоникелевым слоем. Рабочие характеристики инструмента модели 351XT CHROME соответствуют полупрофессиональному уровню.
Полноценный привод профессиональной гарнитуры длиной 400 мм, реализован за счет тяговых свойств 38-кубового, двухтактного карбюраторного двигателя с паспортной мощностью до 1,9 л.с. Время работы в автономном режиме повышено увеличением объема топливного бака до 380 мл.
Применение легких металлов позволило оставить модель в прежней весовой группе 4,7 кг. Конструкция инструмента дополнена активатором аварийного тормоза инерционного типа и пусковым праймером. Последняя цена модели 351XT CHROME зафиксирована на уровне 7700 рублей.
Partner P352XT
Модель модифицирована в плане увеличения производительности, повышением мощности 39-кубового экономичного карбюраторного привода до 2,15 л.с. Резерва тяги двигателя достаточно для полноценной работы 400 ммиллиметровой гарнитуры.
В эксплуатационных достоинствах инструмента:
- упрощенная заправка топливной смесью;
- наличие подкачивающего насоса и надежной в работе системы электронного зажигания;
- система CCS, стабилизирующая тяговые свойства привода и продляющая временные интервалы между обслуживанием фильтра воздухозаборника.
Конструкционная особенность данной бензопилы — особое устройство крыльчатки вентилятора, защищающая воздушный фильтр от попадания опилок.
Partner P360S
Позиционируемые производителем характеристики этой модели подтверждает присвоенный сертификат соответствия европейского образца. Бензопила бытовой категории стоимостью от 5000 рублей и массой 4,8 кг получает привод от двигателя, кубатурой 40 см3 и мощностью до 2,1 л.с.
В комплекте фирменного пильного оборудования производительная и износостойкая 450 миллиметровая шина и износостойкая низкопрофильная цепь. Проблемы пуска холодного силового агрегата устраняются механизмом легкого старта типа SoftStart.
Возможность безинструментальной настройки штатного пильного оборудования и устройство воздухозаборника с комбинированной очисткой воздуха, способствует сокращению времени вынужденных простоев.
Плюсы и минусы
К плюсам можно отнести вполне удовлетворительное качество при самых доступных ценах. Разработчик думал об удобстве пользователя. У Brait увеличенная и более удобная ручка на шнуре стартера, легкий запуск, расширенная комплектация поставки.
Есть возможность выбора подходящей модели из более чем 20 вариантов, представленных сегодня на российском рынке. Расходные и основные запчасти в основном соответствуют общепринятым мировым стандартам, взаимозаменяемы с другими брендами, поэтому с поиском пильной гарнитуры и других запчастей проблем не будет.
Это связано с применением небольшой пропорции тяжелых черных металлов вместо алюминия при литье рубашки цилиндра, что видно по её более темному цвету. Другие производители, напротив, частично заменяют алюминий на сверхлегкий, но дорогой магний.
Применение чермета позволяет снизить цену. На функционале это практически не отражается. До середины 20 века блоки цилиндров и рубашки цилиндров для ДВС отливались полностью из чугуна. Он хуже отдает тепло, чем алюминий. Но на бензопилах стоят ДВС с принудительным охлаждением, поэтому теплоотдача металла имеет небольшое значение.
Тем не менее, бензопилы Brait желательно не перегревать. При работе в течении 15-20 мин. на максимальных оборотах, особенно в жару и в период обкатки, бензопиле Brait надо дать остыть. Возможно, перегрев для них и не так критичен, но не стоит это проверять на своей собственной бензопиле Brait.
Регулировка карбюратора бензопилы Партнёр
Со временем каждый владелец бензопилы Партнер сталкивается с ухудшением работы ДВС инструмента, а также резким увеличением количества потребляемого им топлива. Первое, что нужно сделать в этом случае – отрегулировать карбюратор на бензопиле Партнер.
Непосредственно перед настройкой потребуется очистить карбюратор и все детали, расположенные рядом с ним. Также нужно промыть или заменить воздушный и топливный фильтр. После этого в верхней части защитной крышки инструмента потребуется найти 3 штатных отверстия. Внутри них находятся регулировочные болты, помеченные маркировками H, L и T. Буквы всегда указываются на защитной крышке бензопилы Партнер. Правый болт с маркировкой H нужен для настройки качества топливной смеси. Соответственно левый винт предназначен для регулировки количества подаваемого горючего, и обозначается буквой L. На третьем винте надета небольшая пружинка. Он обозначен буквой T, и нужен для регулировки положения дроссельной заслонки при работе мотора на холостых оборотах.
Настройка карбюратора бензопилы Партнер выполняется в таком порядке:
- Вначале болты H и L при выключенном моторе пилы нужно полностью закрутить по часовой стрелке, после чего сразу же открутить их на 1/5 оборота в обратном направлении;
- Затем нужно завести двигатель инструмента и дать ему время для прогрева. Как только мотор нагреется, потребуется начать поворачивать болт L до той поры, пока ДВС не наберет максимальные обороты. Сразу после этого болт нужно повернуть на 1/4 оборота в обратном направлении. Если при этом холостые обороты мотора слишком низкие или очень высокие, то их следует отрегулировать винтом T;
- Далее к мотору пилы нужно подключить тахометр. После этого потребуется начать поворачивать болт H до момента набора двигателем самых высоких оборотов. Если показатели на тахометре совпадают с указаниями в инструкции к инструменту, то можно переходить к последнему этапу настройки:
- В конце нужно убедиться в том, что после всех действий цепь пилы не начала двигаться по шине. Если гарнитура движется, то потребуется начать поворачивать винт T в разных направлениях. Как только цепь перестанет двигаться, можно глушить двигатель пилы.
После регулировки нужно снова завести инструмент и проверить работу его двигателя. Для этого необходимо несколько раз нажать на курок газа, увеличивая нагрузку на мотор. Если ДВС стабильно набирает и теряет обороты, значит, регулировка карбюратора пилы Партнер выполнена успешно.
Неисправности и их устранение
Значительная часть эксплуатационных отказов является следствием отсутствия квалифицированного обслуживания, неграмотной эксплуатации, использования инструмента не по назначению.
Если пила не заводится, в другом варианте — заводится и глохнет, причиной отказа может быть:
- попавшая в карбюратор вода;
- просроченная по времени хранения топливная смесь;
- забитый опилками фильтр воздухоприемника.
В случае, когда двигатель стабильно не работает на оборотах выбранного рабочего режима, следует убедиться в качестве самого бензина, чистоте топливного фильтра и жиклеров карбюратора.
В сложных условиях работают пильные насадки. В ситуации, когда на рабочем режиме не смазывается цепь, ее ресурс уменьшается в несколько раз. Если при заправленном баке нет подачи масла в гарнитуру, работу следует прекратить до устранения неисправности.
