Ацетиленовый генератор асп-10, асп-15. устройство и требования к размещению

Система «вытеснение воды»

Конструктивное отличие таких ацетиленовых генераторов заключается в особенностях газообразующей камеры. Она состоит из двух соединенных между собой сосудов (вытеснитель и газообразователь). В последний загружается карбид, из-за чего и происходит вытеснение воды в воздушные подушки вытеснителя. Через отборник ацетилен удаляется из камеры.

Количество загружаемого карбида, а также производительность устройства регулируются автоматически. Правда, процесс зависит от давления. Чем оно выше, тем медленнее он протекает, и наоборот. Интересно, что работа ацетиленового генератора такого типа может плавно регулироваться, что является сильной стороной устройства. Также система «вытеснения воды» славится своей надежностью. Основной недостаток в том, что обслуживание производительных установок очень затруднено. Именно поєтому ацетиленовые генераторы данного типа изготавливаются передвижными и имеют небольшую производительность.

Можно ли собрать самостоятельно. Стоит ли делать?

Конструкция ацетиленового генератора не отличается высокой технологической сложностью. Обладая слесарными навыками можно легко собрать его своими руками, благо схем и чертежей на форумах хватает. Запчасти для сборки стоят не очень дорого. Кроме того, они достаточно распространены – их можно купить на любом рынке. Основная сложность заключается в соблюдении всех технологических требований – малейший дефект приведет к утечке, что чревато сильным взрывом.

Исходя из этого, рекомендуем не заниматься самостоятельными экспериментами, а довериться надежным производителям, тщательно проверяющим собственную продукцию.

Устройство аппарата для газосварки

Самым несложным является устройство сухого типа производства ацетилена. Генератор сухого типа состоит из компонентов, которые описаны ниже:

  • Емкость с карбидом. Он оснащен плотно закрывающейся крышкой.
  • Корпус баллона. Он заполнен водой на пятьдесят процентов. Пространство сверху остается для образования газа.
  • Дозатор-питатель. Он подает время от времени карбид в баллон.
  • Решетка из антикоррозийной стали. Она находится на дне баллона. Здесь смешивается карбид и вода.
  • Шламосборник.
  • Обратный клапан. Он поставляет газ в шланг для сварки или резки и других действий.
  • Механический измеритель давления или манометр.
  • Номер завода, изготовившего его.
  • Год выпуска генератора.
  • Давление, при котором он работает.
  • Количество загружаемого карбида. Указывается в килограммах.
  • Предел температур. Условия, в которых генератор будет работать исправно.
  • Марка баллона.

В общем заправка таких генераторов происходит следующим образом. Через горло устройства залить воду. Когда она попадает в переливную трубку, то переливается в промыватель. Переливная заглушка создана для контролирования заполнения. Карбид кальция загружается в специальную корзину. Прижимается специальной крышкой с мембраной. Закручивается винтом.

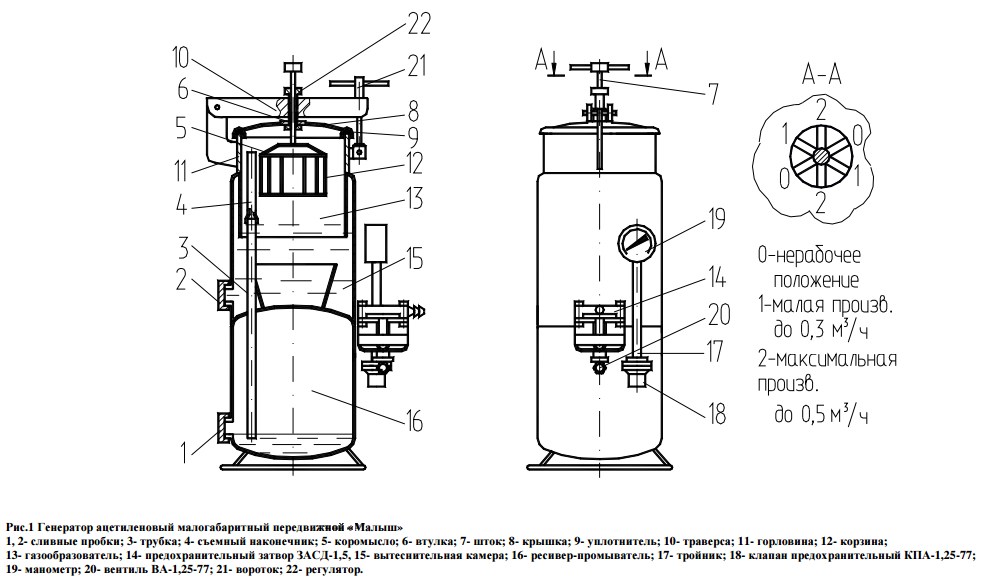

Устройство ацетиленового генератора

Важной частью любого такого газогенератора является предохранительная заглушка. Она защищает от поступления пламени при обратном ударе

А также не дает проникнуть внутрь аппарата воздуху из рабочей части агрегата

Тем самым он предохраняет баллон от взрыва

А также не дает проникнуть внутрь аппарата воздуху из рабочей части агрегата. Тем самым он предохраняет баллон от взрыва.

Когда происходит обратный удар, образуется огонь внутри резака, и он расходится по шлангу внутрь баллона. Горящий газ после удара возвращается в шланг. Если нет предотвращающего поступление горящего газа затвора, он попадает в рабочий агрегат.

Обратные клапаны подразделяются на жидкостные или наполненные водой, и сухие, то есть механические. Клапаны, ключевую роль в которых играет вода изготовляются для ацетиленовых генераторов АСП 10.

Агрегат имеет форму цилиндра. В нем присутствует верхнее и нижнее дно. Нижнее дно имеет обратный клапан. Он изготовлен в виде емкости и обрезиненного клапана с колпачком. Колпачок не дает подыматься обратному клапану.

В верхней части такого затвора находится преграждающее пламя устройство, а в нижней – рассекатель. Этот цилиндр заполняется водой. А газ проходит, которой подходит по трубке, проходит через обратный клапан вверх. Там он проходит сквозь отражатель и уходит в резак или горелку через специальный кран.

Когда происходит обратный удар, срабатывает обратный клапан. Он падает вниз и не дает ацетилену проникнуть из генератора в затвор.

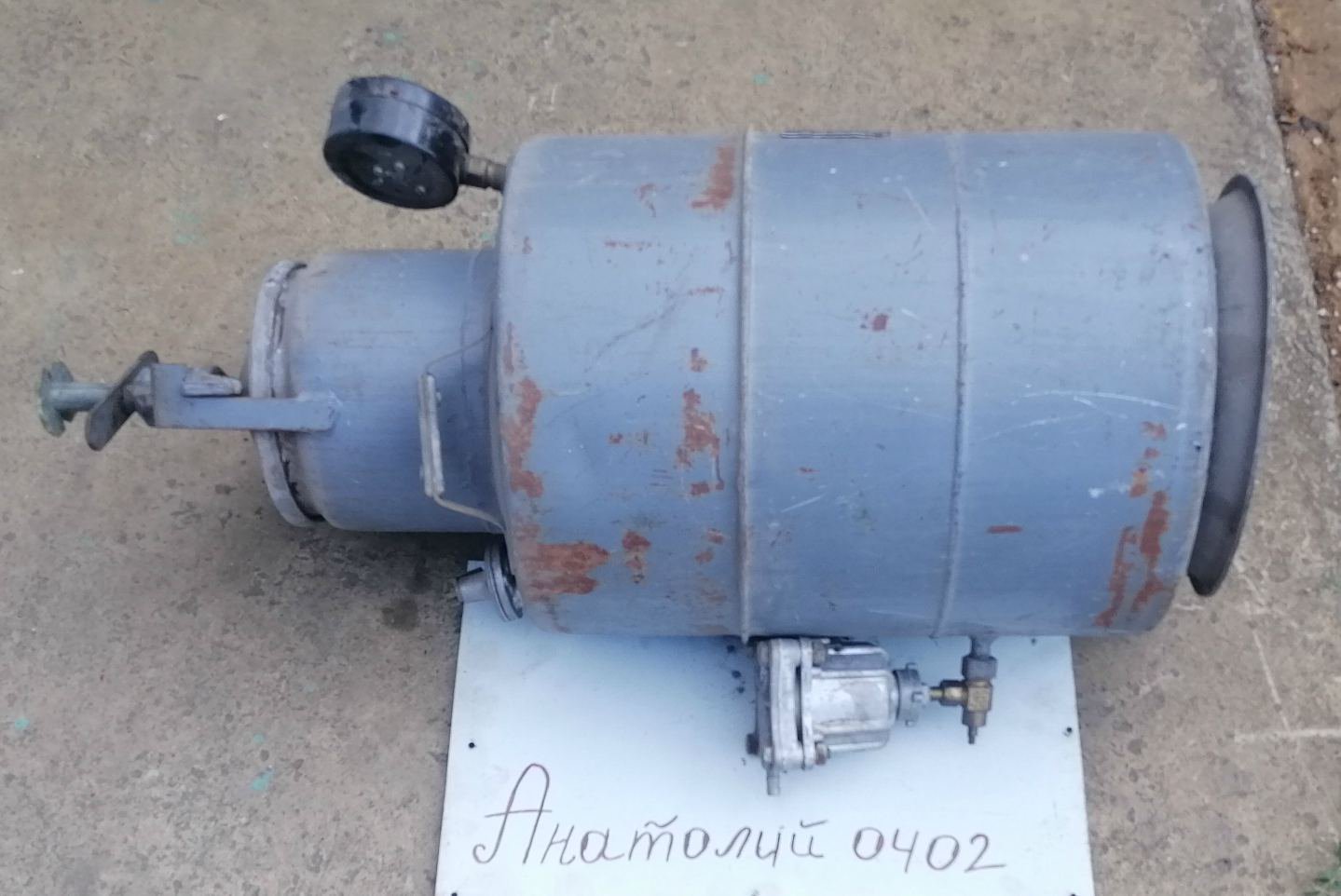

Самодельный генератор в работе

Огонь устраняется выбросом воды. За счет образовавшегося давления воду выбрасывает вверх. После срабатывания обратного клапана жидкость необходимо дополнять до уровня расходного клапана. Если будет недоставать воды, газ начнет поступать в атмосферу через затвор.

Конструкция ацетиленового генератора для «мокрого процесса» получения ацетилена немного изменена. На дне баллона помещается емкость с карбидом. В нее поставляется время от времени вода. Вода попадает туда через реторту. Верх баллона служит для сбора газа. Ацетилен подымается по трубе через слой воды прямо к точке отбора. Движением вверх он вытесняет воду вниз. Таким образом происходит постоянная подача карбида и образование газа. Такой способ считается наилучшим.

В смешанном типе генераторов заправка газом происходит следующим образом. К аппарату «мокрого процесса» добавлен вытеснитель. Он снижает уровень образования воды при выходе газа, тем самым процесс ацетиленообразования замедляется. Когда давление в баллоне понижается, уровень воды повышается. Вода снова поступает в камеры ацетиленообразования.

Недостаток такого аппарата в том, что при сильной зашлакованности, происходит смещение задвижки. В результате это смещение нельзя восстановить в нормальное положение. После него начинают происходить потери давления. Баллон приходится встряхивать постоянно.

Можно ли собрать самостоятельно. Стоит ли делать?

Конструкция ацетиленового генератора не отличается высокой технологической сложностью. Обладая слесарными навыками можно легко собрать его своими руками, благо схем и чертежей на форумах хватает. Запчасти для сборки стоят не очень дорого. Кроме того, они достаточно распространены – их можно купить на любом рынке. Основная сложность заключается в соблюдении всех технологических требований – малейший дефект приведет к утечке, что чревато сильным взрывом.

Исходя из этого, рекомендуем не заниматься самостоятельными экспериментами, а довериться надежным производителям, тщательно проверяющим собственную продукцию.

Отопление дома газом Брауна

Водород является самым распространенным химическим элементом, поэтому экономически выгодно его использовать.

Для многих владельцев домов и дач часто встает вопрос, как получить «чистую» и дешевую энергию для нужд в быту. Ответ можно найти в таких инновациях, как водогенератор для отопления жилища.

Ученые, благодаря своим разработкам, позволили многим использовать такое устройство для получения газа. Установка способна генерировать водород (газ Брауна) и этот газ будет использован для получения энергии.

Можно это соединение представить химической формулой, как hho. Данный газ можно получить из воды с помощью метода электролиза. Есть много примеров в жизни, когда люди хотят свой дом отапливать оксиводородом. Но чтобы этот вид топлива получил популярность, надо сначала научиться получать его (газ Брауна) в бытовых условиях.

Пока еще нет технологии водородного отопления частного дома, которая была бы достаточно надежной.

Смотрите видео, в котором опытный пользователь разъясняет, как сделать водородный генератор своими руками:

Еще средневековый ученый Парацельс во время одного из своих экспериментов заметил, что при контакте серной кислоты с феррумом образуются воздушные пузырьки. В действительности то был водород (но не воздух, как считал ученый) – легкий бесцветный газ, не имеющий запаха, который при определенных условиях становится взрывоопасным.

В нынешнее время отопление водородом своими руками

– вещь весьма распространенная. Действительно, водород можно получать практически в неограниченном количестве, главное, чтобы были вода и электроэнергия.

Такой способ отопления был разработан одной из итальянских компаний. Водородный котел работает, не образуя никаких вредных отходов, из-за чего считается самым экологическим и бесшумным способом обогрева дома. Инновация разработки в том, что ученым удалось добиться сжигания водорода при относительно низкой температуре (порядка 300ᵒС), а это позволило изготавливать подобные отопительные котлы из традиционных материалов.

При работе котел выделяет только безвредный пар, и единственное, что требует затрат – это электроэнергия. А если совместить такое с солнечными панелями (гелиосистемой), то эти расходы можно и вовсе свести к нулю.

Как же все происходит? Кислород вступает в реакцию с водородом и, как мы помним из уроков химии в средних классах, образует молекулы воды. Реакция провоцируется катализаторами, в результате выделяется тепловая энергия, нагревающая воду примерно до 40ᵒС – идеальной температуры для «теплого пола».

Регулировка мощности котла позволяет добиться определенного температурного показателя, необходимого для отопления помещения с той или иной площадью. Также стоит отметить, что такие котлы считаются модульными, т. к. состоят из нескольких независимых друг от друга каналов. В каждом из каналов имеется упомянутый выше катализатор, в результате в теплообменник поступает теплоноситель, уже достигший необходимого показателя в 40ᵒС.

Правила обслуживания ацетиленовых генераторов.

При обслуживании ацетиленовых генераторов необходимо помнить о том, что является взрывоопасным газом, что он образует взрывоопасные смеси с кислородом и воздухом. Поэтому газосварщик должен изучить инструкцию по технике безопасности при работе с карбидом кальция и ацетиленом и инструкцию по эксплуатации ацетиленового генератора, на котором он работает.

Перед подготовкой генератора к работе водяной затвор заполняют водой до уровня контрольного крана. Реторты и корзины должны быть промыты водой и высушены. Карбид кальция загружают в корзины только той грануляции и в таком количестве, которое указано в инструкции по эксплуатации. Первые порции ацетилена, содержащие примесь воздуха, выпускают в атмосферу, чтобы в генераторе не осталась взрывоопасная смесь ацетилена с воздухом.

При перерывах в работе в зимнее время нельзя допускать замерзания воды в генераторах, для чего генераторы утепляют, а при длительных перерывах в работе сливают воду. При работе нельзя оставлять возле генератора ил, его следует относить в специальные иловые ямы.

Нельзя подходить с огнем или зажженной горелкой к генератору или к выгруженной из генератора гашеной извести, так как вблизи них всегда возможно выделение ацетилена в окружающую среду и образование взрывчатой ацетиленовоздушной смеси.

Работающий генератор нельзя оставлять без надзора. После окончания сварочных работ генератор необходимо освободить от иловых остатков и тщательно промыть.

Профилактические осмотры генераторов проводят каждые три месяца, при этом разбирается и проверяется водяной затвор, газоподводящая и отводящая трубки. Разбирать, очищать и ремонтировать генератор можно только под открытым небом. Ежегодный осмотр генераторов производит администрация предприятия, о чем составляется соответствующий документ.

На каждый ацетиленовый генератор должен быть составлен паспорт и инструкция по эксплуатации. Инструкция утверждается главным инженером предприятия.

Переносные ацетиленовые генераторы используют преимущественно на открытом воздухе. Не допускается установка переносных ацетиленовых генераторов в наклонном положении и на одной тележке с кислородным баллоном.

Устройство аппарата для газосварки

Самым несложным считается устройство сухого типа производства ацетилена. Генератор сухого типа состоит из элементов, которые описаны ниже:

  • Емкость с карбидом. Он оборудован плотно закрывающегося крышкой.
  • Корпус баллона. Он заполнен водой на пятьдесят процентов. Пространство сверху остается для образования газа.
  • Дозатор-питатель. Он подает иногда карбид в баллон.
  • Решётка из антикоррозийной стали. Она находится на дне баллона. Тут перемешивается карбид и вода.
  • Шламосборник.
  • Клапан обратный. Он поставляет газ в шланг для сварки или резки и прочих действий.
  • Механический датчик давления или прибор для определения величины давления.
  • Номер завода, изготовившего его.
  • Год выпуска генератора.
  • Давление, при котором он функционирует.
  • Кол-во загружаемого карбида. Указывается в килограммах.
  • Температурный предел. Условия, в которых генератор будет работать исправно.
  • Марка баллона.

В общем заправка подобных генераторов происходит так. Через горло устройства залить воду. Когда она попадает в переливную трубку, то переливается в промыватель. Переливная заглушка сделана для контролирования наполнения. Карбид кальция загружается в специализированную корзину. Прижимается специализированной крышкой с мембранной тканью. Закручивается винтом.

Устройство ацетиленового генератора

Основополагающей частью любого такого газогенератора считается предохранительная заглушка. Она оберегает от поступления пламени при обратном ударе. А еще не даёт попасть вовнутрь аппарата воздуху из рабочей части агрегата. Таким образом он предохраняет баллон от взрыва.

Когда происходит обратный удар, образуется огонь в середине резака, и он расходится по шлангу вовнутрь баллона. Горящий газ после удара возвращается в шланг. Если нет предотвращающего поступление горящего газа затвора, он попадает в рабочий аппарат.

Обратные клапаны делятся на жидкостные или наполненные водой, и сухие, другими словами механичные. Клапаны, главную роль в которых играет вода изготовляют для ацетиленовых генераторов АСП 10.

Аппарат имеет цилиндрическую форму. В нем находится нижнее и верхнее днище. Нижнее днище имеет клапан обратный. Он сделан в виде емкости и обрезиненного клапана с колпачком. Колпачок не даёт подыматься обратному клапану.

Сверху такого затвора находится преграждающее пламя устройство, а в нижней – аэратор. Этот цилиндр заполняется водой. А газ проходит, которой подходит по трубке, идет через клапан обратный вверх. Там он проходит сквозь отражатель и уходит в резак или горелку через специализированный кран.

Когда происходит обратный удар, срабатывает клапан обратный. Он падает вниз и не даёт ацетилену попасть из генератора в затвор.

Рукодельный генератор в работе

Огонь устраняется выбросом воды. За счёт появившегося давления воду выбрасывает вверх. После срабатывания клапана обратного типа жидкость нужно восполнять до отметки расходного клапана. Если будет недоставать воды, газ начнет поступать в атмосферу через затвор.

Конструкция ацетиленового генератора для «мокрого процесса» получения ацетилена чуть-чуть изменена. На дне баллона помещается емкость с карбидом. В нее поставляется иногда вода. Вода поступает туда через реторту. Верх баллона служит для сбора газа. Ацетилен поднимается по трубе через слой воды прямо к точке отбора. Движением вверх он вытесняет воду вниз. Аналогичным образом происходит систематическая подача карбида и образование газа. Этот способ считается самым лучшим.

В смешанном типе генераторов заправка газом происходит так. К аппарату «мокрого процесса» добавлен вытеснитель. Он уменьшает уровень образования воды при выходе газа, таким образом процесс ацетиленообразования замедляется. Когда давление в баллоне понижается, водный уровень увеличивается. Вода опять поступает в камеры ацетиленообразования.

Минус подобного устройства в том, что при сильной зашлакованности, происходит смещение задвижки. В результате это смещение восстановить невозможно в обычное положение. После него начинают происходить потери давления. Баллон приходится встряхивать регулярно.

Требования по безопасной эксплуатации ацетиленовых генераторов

При реакции карбида кальция выделяется взрывоопасный газ, а процесс разложения СаС2 сопровождается выделением большого количества температуры. Чтобы снизить вероятность возникновения чрезвычайных ситуаций на производственных объектах и во время выполнения различных работ, рекомендуется придерживаться следующих правил эксплуатации ацетиленовых генераторов:

  • Работать при температуре в диапазоне от -25 до +40 градусов Цельсия.
  • Вне зависимости от конструкции генератора следует обеспечить полную герметичность рабочего резервуара и целостность шлангов или труб подключаемых к газовому отборнику.
  • Мобильные установки необходимо эксплуатировать только в вертикальном положении.
  • Передвижные генераторы разрешается перевозить только в разряженном состоянии.
  • При очистке внутренних стенок рабочей ёмкости запрещается использовать материалы, которые при ударе могут искрить.
  • Производить работы с ацетиленом без использования водяного затвора категорически запрещено.
  • При замерзании прибора в зимнее время нельзя отогревать его с помощью открытого огня. Для этой цели следует использовать только горячую воду.
  • Работы с открытым огнём должны производиться не ближе 10 метров от генератора.
  • Карбид кальция следует использовать только такой грануляции, которая разрешена заводом-изготовителем данной установки.

Если придерживаться этих рекомендаций, то работа газового генератора будет безопасной и максимально эффективной.

Источник

Устройство аппарата для газосварки

Самым несложным является устройство сухого типа производства ацетилена. Генератор сухого типа состоит из компонентов, которые описаны ниже:

  • Емкость с карбидом. Он оснащен плотно закрывающейся крышкой.
  • Корпус баллона. Он заполнен водой на пятьдесят процентов. Пространство сверху остается для образования газа.
  • Дозатор-питатель. Он подает время от времени карбид в баллон.
  • Решетка из антикоррозийной стали. Она находится на дне баллона. Здесь смешивается карбид и вода.
  • Шламосборник.
  • Обратный клапан. Он поставляет газ в шланг для сварки или резки и других действий.
  • Механический измеритель давления или манометр.
  • Номер завода, изготовившего его.
  • Год выпуска генератора.
  • Давление, при котором он работает.
  • Количество загружаемого карбида. Указывается в килограммах.
  • Предел температур. Условия, в которых генератор будет работать исправно.
  • Марка баллона.

В общем заправка таких генераторов происходит следующим образом. Через горло устройства залить воду. Когда она попадает в переливную трубку, то переливается в промыватель. Переливная заглушка создана для контролирования заполнения. Карбид кальция загружается в специальную корзину. Прижимается специальной крышкой с мембраной. Закручивается винтом.

Устройство ацетиленового генератора

Важной частью любого такого газогенератора является предохранительная заглушка. Она защищает от поступления пламени при обратном ударе. А также не дает проникнуть внутрь аппарата воздуху из рабочей части агрегата

Тем самым он предохраняет баллон от взрыва

А также не дает проникнуть внутрь аппарата воздуху из рабочей части агрегата. Тем самым он предохраняет баллон от взрыва.

Когда происходит обратный удар, образуется огонь внутри резака, и он расходится по шлангу внутрь баллона. Горящий газ после удара возвращается в шланг. Если нет предотвращающего поступление горящего газа затвора, он попадает в рабочий агрегат.

Обратные клапаны подразделяются на жидкостные или наполненные водой, и сухие, то есть механические. Клапаны, ключевую роль в которых играет вода изготовляются для ацетиленовых генераторов АСП 10.

Агрегат имеет форму цилиндра. В нем присутствует верхнее и нижнее дно. Нижнее дно имеет обратный клапан. Он изготовлен в виде емкости и обрезиненного клапана с колпачком. Колпачок не дает подыматься обратному клапану.

В верхней части такого затвора находится преграждающее пламя устройство, а в нижней – рассекатель. Этот цилиндр заполняется водой. А газ проходит, которой подходит по трубке, проходит через обратный клапан вверх. Там он проходит сквозь отражатель и уходит в резак или горелку через специальный кран.

Когда происходит обратный удар, срабатывает обратный клапан. Он падает вниз и не дает ацетилену проникнуть из генератора в затвор.

Самодельный генератор в работе

Огонь устраняется выбросом воды. За счет образовавшегося давления воду выбрасывает вверх. После срабатывания обратного клапана жидкость необходимо дополнять до уровня расходного клапана. Если будет недоставать воды, газ начнет поступать в атмосферу через затвор.

Конструкция ацетиленового генератора для «мокрого процесса» получения ацетилена немного изменена. На дне баллона помещается емкость с карбидом. В нее поставляется время от времени вода. Вода попадает туда через реторту. Верх баллона служит для сбора газа. Ацетилен подымается по трубе через слой воды прямо к точке отбора. Движением вверх он вытесняет воду вниз. Таким образом происходит постоянная подача карбида и образование газа. Такой способ считается наилучшим.

В смешанном типе генераторов заправка газом происходит следующим образом. К аппарату «мокрого процесса» добавлен вытеснитель. Он снижает уровень образования воды при выходе газа, тем самым процесс ацетиленообразования замедляется. Когда давление в баллоне понижается, уровень воды повышается. Вода снова поступает в камеры ацетиленообразования.

Недостаток такого аппарата в том, что при сильной зашлакованности, происходит смещение задвижки. В результате это смещение нельзя восстановить в нормальное положение. После него начинают происходить потери давления. Баллон приходится встряхивать постоянно.

Виды ацетиленовых генераторов

Ацетиленовые генераторы могут отличаться по принципу работы и производительности. По способу добавления карбида кальция такие установки разделяются следующим образом:

  • Карбид в воду.
  • Вода на карбид.
  • Вытеснение воды.
  • Комбинированный способ.

В первом варианте происходит порционное добавление карбида кальция в воду. Во втором способе получение ацетилена осуществляется добавлением Н2О в сухой СаС2. В устройствах, основанных на принципе вытеснения воды жидкость подаётся автоматически на карбид. Интенсивность орошения сухого вещества находится в обратной зависимости с давлением внутри камеры. В комбинированных установках используются одновременно второй и третий способ получения газа.

Ацетиленовые генераторы существенно отличаются по размерам. Например, для проведения газосварочных работ используются мобильные изделия небольшого объёма. Промышленные установки могут занимать отдельное помещение, иметь объём тысячи литров и стоить более 1 млн. рублей.

Принцип работы ацетиленового генератора «вода в карбид»

Генераторы, в которых для образования ацетилена подаётся вода в ёмкость с сухим реагентом могут быть 2 видов:

  • Работающие по принципу «мокрого процесса».
  • Работающие по принципу «сухого процесса».

Первый тип генераторов состоит из ёмкости, в которой находится карбид. Для получения газа в резервуар периодически подаётся вода небольшими порциями. Управление этим процессом осуществляется в полностью автоматическом режиме. Конструкция установок мокрого процесса образования ацетилена изготовлена таким образом, что при падении давления, уровень жидкости поднимается и подаётся в камеру с карбидом.

Генераторы, работающие по такому принципу имеют очень компактные размеры, надёжны в эксплуатации и легко обслуживаемы. Основным недостатком такой конструкции является невозможность изготовления промышленного образца. Максимальная производительность установки, в которой вода подаётся в карбид по принципу мокрого процесса, не превышается 10 М3.

В генераторах, где для получения ацетилена подаётся вода на карбид, может применяться «сухой» принцип работы. Особенностью таких установок является наличие внутреннего барабана с приводом. В эту ёмкость подаётся карбид кальция, который периодически орошается водой. Этот метод называется «сухим» по причине образования сухой извести после реакции. Получение сухого остатка обусловлено наличием высокой температуры в генераторе. Благодаря полному отсутствию жидкой воды во внутренней полости, производительность генератора этого типа является более высокой за счёт отсутствия растворения ацетилена. Генераторы этого типа используются, как правило, в стационарных установках средней мощности.

Принцип работы ацетиленового генератора – обзор систем

Существует несколько систем для обеспечения химической реакции компонентов, у каждой есть свои преимущества и недостатки. Рассмотрим подробно каждую из них:

Система “Карбид в воду” (КВ) – устройство ацетиленового генератора по такой системе достаточно простое. В корпус заливается вода до внутренней метки, а в специальную корзину засыпается карбид кальция. Емкость отправляется в генератор, который закрывается крышкой. Благодаря специальному устройству открывается дозированная подача действующего компонента, который высыпается в воду. Газ от реакции собирается в газосборнике.Преимущества системы “Карбид в воду” заключаются в полном разложении карбида, а также хорошем охлаждением газа и его промывкой от посторонних примесей. При этом в недостатках числится большой расход воды – на 1 кг карбида кальция необходимо около 12 литров воды.

Система “Вода на карбид” (ВК) в свою очередь делится на сухой и мокрый варианты. Сухой вариант часто применяется в стационарных генераторах, которые производят до 10 кубов газа в час. Генератор представляет собой барабан, в который через загрузочные люки засыпается карбид кальция. После закрытия люков агрегат начинает вращаться, и внутрь барабана впрыскивается вода, количество которой зависит от давления в газосборнике.Достоинства такой системы заключаются в упрощенном удалении отходов (гашеная известь легко удаляется из барабана с помощью специального люка) и минимизации потерь, которые в остальных вариантах происходят из-за растворения ацетилена в воде. К недостаткам таких аппаратов относят перегрев ацетилена и неполную реакцию действующих компонентов.Мокрый вариант системы ВК происходит следующим образом – в корпус заливается вода до нужной метки, а в реторту, расположенную под корпусом, засыпается карбид кальция. Когда нужно начать реакцию, открывается вентиль и вода из корпуса капает или льется тонкой струйкой на карбид. Образовавшийся газ по трубке попадает в газосборник, который взаимодействует с верхней камерой – при повышении давления вода оттесняется в корпус и реакция прекращается. Когда газ нужно использовать, открывается нужный вентиль, давление в устройстве падает, вода снова имеет доступ в реторту, и реакция возобновляется. Преимущества способа – в его простоте и надежности, а к недостаткам относят неполный распад компонента и возможность его перегрева из-за небольшой дозировки воды, кроме того, обслуживание такого аппарата достаточно трудоемкое.

Система “Вытеснение воды” (ВВ) обустроена следующим образом: в корпус заливается вода, затем внутрь опускается корзина с действующим компонентом и прикрывается крышкой. В результате реакции в устройстве повышается давление, и вода из одного цилиндра поступает в запасной, с последующим прекращением реакции. По мере использования газа из аппарата давление падает, вода возвращается в первый отсек, и снова начинается реакция. Чем хороша система, так это своей надежностью, но, как и предыдущий вариант, аппараты такой системы сложно обслуживать.

Характеристика генератора асп-1, 25-7

Наименование показателей генератора

Производительность, м 3 /ч

Давление рабочее после затвора, МПа

Наибольшее допустимое давление, МПа

Вместимость корзины для карбида кальция, кг

Объем заливаемой воды, л:

а) в газообразователь

б) в промыватель

в) в вытеснитель

Масса, кг (без воды и карбида кальция)

Давление, открывающее предохранительный клапан, МПа

Давление, закрывающее предохранительный клапан, МПа

Генератор (рис. 9.3) работает следующим образом. Отбрасывается поддон 8 корзины 7, и в нее загружается необходимое количество карбида кальция. Отворачивается пробка 14 контрольного штуцера 2, и в генератор наливается вода, пока она не начнет сливаться из контрольного штуцера. Быстро устанавливаются корзина 7, мембрана 6 и крышка 2. Генератор герметизируется винтом 3. Образующееся в генераторе давление вытесняет воду через патрубок 9 из газообразователя 20 в вытеснительную камеру 21. Реакция останавливается. При открывании вентиля 17 давление ацетилена в газообразователе снижается и вода из вытеснителя через патрубок 9 поступает в газообразователь, что вызывает реакцию между карбидом кальция и водой. Образующийся в газообразователе ацетилен поступает по трубе 10 в промыватель 22, а из него, пройдя через слой воды, в предохранительный затвор 15 и в шланг. При закрытии вентиля 17 ацетилен вытесняет воду из газообразователя в вытеснитель и реакция останавливается. Предохранительный затвор служит для предотвращения возможности проникновения пламени из шлангов в генератор при обратном ударе (при распространении пламени от горелки по ацетиленовому шлангу к генератору).

Рис. 9.3. Схема ацетиленового генератора АСП-1, 25-7

Газосварочные горелки служат для смешивания в требуемой пропорции кислорода и ацетилена, подачи горючей смеси к месту сварки и создания концентрированного пламени требуемой мощности. По принципу действия горелки подразделяются на инжекторные и безинжекторные (рис. 9.4). В инжекторных горелках поступление горючего газа (ацетилена) происходит за счет подсоса его струей кислорода, который, вытекая с большой скоростью из сопла инжектора, создает разряжение в каналах, по которым поступает ацетилен. Давление кислорода должно быть при этом равным 0,2–0,4 МПа, а давление ацетилена на входе в горелку может быть 0,001–0,002 МПа.

Горелки имеют сменные наконечники с различными диаметрами выходных отверстий инжектора и мундштука, что позволяет регулировать в широких пределах мощность ацетилено-кислородного пламени, поддерживая достаточно высокую скорость истечения газов из горелки. Инжекторные горелки имеют семь номеров сменных наконечников.

Горелки большой мощности и многопламенные, работающие в тяжелых условиях, при высокой температуре, обычно делаются безинжекторными, в них оба газа – кислород и ацетилен – поступают под одинаковым давлением в пределах 0,01–0,15 МПа.

Рис. 9.4. Схемы ацетиленовых горелок:

а – инжекторные; б – безинжекторные;

1 – ствол горелки; 2 – гайка; 3 – наконечник; 4 – мундштук; 5 – смесительная камера; 6 – инжектор; 7 – вентиль; 8 – штуцер присоединительный

В зависимости от соотношений объемов ацетилена и кислорода, подаваемых в горелку, изменяется состав пламени. Если на 1 объем ацетилена подается примерно 1–1,2 объема кислорода, то весь ацетилен полностью сгорает и такое пламя называется нормальным. Пламя состоит из трех зон: ядра пламени 1, восстановительной зоны 2 и факела 3 (рис. 9.5).

Ядро ослепительно белого цвета, имеет форму конуса с закругленным концом. В ядре происходит постепенный нагрев до температуры воспламенения газовой смеси, поступающей из мундштука. Восстановительная зона имеет значительно более темный цвет, чем ядро, и наиболее высокую температуру на расстоянии 3–5 мм от края ядра. В факеле протекает горение ацетилена за счет атмосферного кислорода. Нормальное пламя используют для сварки малоуглеродистых, низколегированных и высоколегированных сталей, а также меди, магниевых сплавов, алюминия, цинка, свинца и др.

При увеличении содержания кислорода (О2 / С2Н2 > 1,2) пламя приобретает голубоватый оттенок и имеет заостренную форму ядра. Такое пламя называется окислительным и может быть использовано только при сварке латуни. В этом случае избыточный кислород образует с цинком, содержащимся в латуни, тугоплавкие оксиды, пленка которых препятствует дальнейшему испарению цинка.

Доступные технологии и оборудование для получения ацетилена

В бытовых и полупрофессиональных условиях ацетилен можно получать тремя способами:

  1. При добавлении карбида кальция СаС2 в воду: в ходе реакции уменьшается количество кускового карбида, а производительность зависит от его качества и влажности. Способ иногда называют «сухим».
  2. При воздействии воды на кусковой карбид, когда производительность получения ацетилена определяется расходом воды. Это – так называемый «мокрый» способ.
  3. Вытеснением образующегося газа, который сам пропускает в реакционную камеру требуемое количество воды. Способ называется комбинированным.

Хотя и считается, что более современным способом получения ацетилена является совместное использование при сварке и резке автогеном двух баллонов – с ацетиленом и кислородом, ацетиленовые генераторы достаточно востребованы. Особенно там, где пункты заправки или обмена баллонов встречаются редко.

Классификация известных конструкций ацетиленовых генераторов может быть следующей:

  • По производительности, которая может начинаться от 1 м3/ч для малогабаритных передвижных устройств и заканчиваться установками промышленного типа, выдающими до 650 м3 ацетилена в час.
  • По давлению ацетилена на выходе. Оно может составлять до 10 кПа для генераторов низкого давления и до 150 кПа – для генераторов среднего давления. Более высокого давления для работы горелки не требуется.
  • По мобильности. Ацетиленовый генератор может быть стационарным и передвижным. В последнем случае из-за габаритов устройства производство ацетилена будет не более 2,5…3 м3/ч.

Существенное ограничение всех способов химической генерации ацетилена являются высокие требования к состоянию карбида, в частности, к размерам его гранул, которые должны находиться в пределах 25…80 мм. В противном случае реакция идёт неравномерно, и давление образующегося ацетилена не отличается стабильностью. Поэтому современные конструкции генераторов снабжаются газовыми редукторами.
