Основные категории тепловизионного обследования
- Тепловизионное обследование многоквартирного дома обычно охватывает следующие коммуникации:
- Состояние стен, пола, крыши, кровли, потолков, окон и дверей (проверяется качество монтажа, устанавливается наличие трещин и зазоров, которые негативно влияют на теплосбережение).
- Выявление дефектов в тепловой системе дома. Технические дефекты могут иметь различную природу — скрытые трещины, неправильное расположение радиаторов и так далее.
- Контроль труб водо- и теплоснабжения в здании и снаружи него. Функционирование естественных источников тепла и систем удаления дыма (скажем, это могут быть камины, тепловые печи, дымоходы и дымовые трубы).
- Проверка тепловых энергосистем (горячая вода, отопление, автономные системы питания, теплотрассы). Работа электрических коммуникаций, холодильных установок, кондиционеров.
FLUKE 62 MAX +
- Диапазон измерений – от -30 до +650 ºС.
- Погрешность – ±1,0 ºС.
- Оптика – 12:1.
- Частота измерений – 0,3 с.
- Габариты – 175х85х75 мм.
- Масса – 255 г.
FLUKE 62 MAX+ – компактный пирометр профессионального назначения, который можно использовать как в быту, так и на производстве. Модель специально разрабатывалась для работы в сложных условиях. Аппарата отлично переносить различные негативные производственные факторы, включая удары и повышенную вибрацию. Степень защиты корпуса соответствует классу IP 54, что позволяет использовать пирометр в любых погодных условиях, а также на объектах с повышенной запыленностью.
К преимуществам модели можно отнести достаточно низкую погрешность измерений, которая не превышает 1%. Также необходимо отметить высокое оптическое разрешение, которое позволяет проводить измерения на безопасном расстоянии от горячей поверхности. Благодаря эргономичной конструкции корпуса пирометр удобно лежит в руке и не выскальзывает в процессе эксплуатации. Для управления используются три большие кнопки, выполненные из силикона. Большие цифры на экране с подсветкой не требуют напряжения глаз и позволяют эффективно работать даже при плохом освещении. Благодаря небольшому весу и размерам аппарат можно носить на ремне так, что он не мешает выполнению других работ.
Принцип работы прибора
Температуру измеряют датчиком. Устройство состоит из системы линз, которые производятся из германия. Тепловые лучи проходят через линзы, попадая на сенсорную поверхность. Она представляет собой матрицу из терморезисторов, которые состоят из микроплёнок, болометров.
Современные тепловизоры улавливают сотые доли градусов по Цельсию. Далее лучи поступают на микросхему, где происходит обработка сигнала. На экране прибора возникает тепловое изображение предмета.
Линзу фокусируют с помощью объектива на определённой поверхности, которую надо исследовать. Это может быть стена, окно, крыша дома, помещение. ИК-лучи нагревают плёночки с различной температурой. На экране отображается результат разницы температур в цветовом выражении. Светлые участки – тёплые, тёмные оттенки – холодные. Для удобства использования прибор укрепляется на ручке.
Сложное устройство измеряет температуру на основе электромагнитных излучений предметов. Они могут быть следующих видов:
- наблюдательные; схожи с приборами ночного видения;
- измерительные;
- стационарные;
- переносные, в том числе и для бытового использования.
Тепловизоры для обследования домов и квартир часто путают с приборами ночного видения. Специалисты утверждают, что это совершенно различные устройства. С помощью тепловизоров можно увидеть предмет в ночное время, несмотря на такие препятствия, как деревья и кустарники. Они определяют показатели температуры в различных точках. Приборы ночного видения выполняют наблюдательную функцию. Их способность снижается, если на пути появляются препятствия.
- Изображение картинки с помощью оттенков может быть полноэкранным инфракрасным, Full IR.
- Режим IR Visible Alarm позволяет получить тепловой фон определённого участка, который был задан на приборе.
- Более удобным для строителей и информативным является методика «картинка в картинке», picture in picture. Она позволяет увидеть снимок на фоне реального силуэта здания. Методика помогает наиболее чётко определить, в каком месте происходит утечка тепла.
С помощью тепловизора можно получить фотографию здания, как с качественного фотоаппарата, без фонового изображения изменения температур. Это функция Full Visible Light. Фотографию накладывают на тепловой кадр для более качественного энергоаудита. Данную функцию имеют не только дорогостоящие приборы, но и недорогие устройства для бытового использования.
Тест тепловизоров среднего ценового сегмента для обследования объектов
Имеет лестные отзывы тепловизор Flukе Tі32. Устройство характеризуется разрешением детектора 320х240р, экрана – 640х480р, тепловой чувствительностью 0,045 °С. Тепловизор идеально подходит для обследования жилых, общественных и типовых промышленных строений. Для объектов повышенной ответственности лучше использовать высокотехнологичное оборудование.
Тепловизор Flukе Tі32 характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов
Важно! Данная модель тепловизора может применяться в самых неблагоприятных условиях, способна выдержать падение с высоты 2 м, оснащена защитой от влаги и пыли. Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта
Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб
Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб.
Легким, компактным и простым в управлении является устройство Flіr E8. Прибор характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов, систем отопления и вентиляции в многоэтажных домах. Однако не подходит для крупных промышленных строений.
Разрешение экрана и детектора тепловизора «Флир» составляет 320х240 пикселей. Прибор улавливает температуру в диапазоне от -20 до 250 ºС. Устройство характеризуется тепловой чувствительностью 0,06 ºС. Питание осуществляется от двух батареек, которые обеспечивают работу прибора в течение 4 часов. Купить оборудование можно за 400 тыс. руб.
Стоимость тепловизора Flukе составляет около 390 тыс. руб Flіr E8

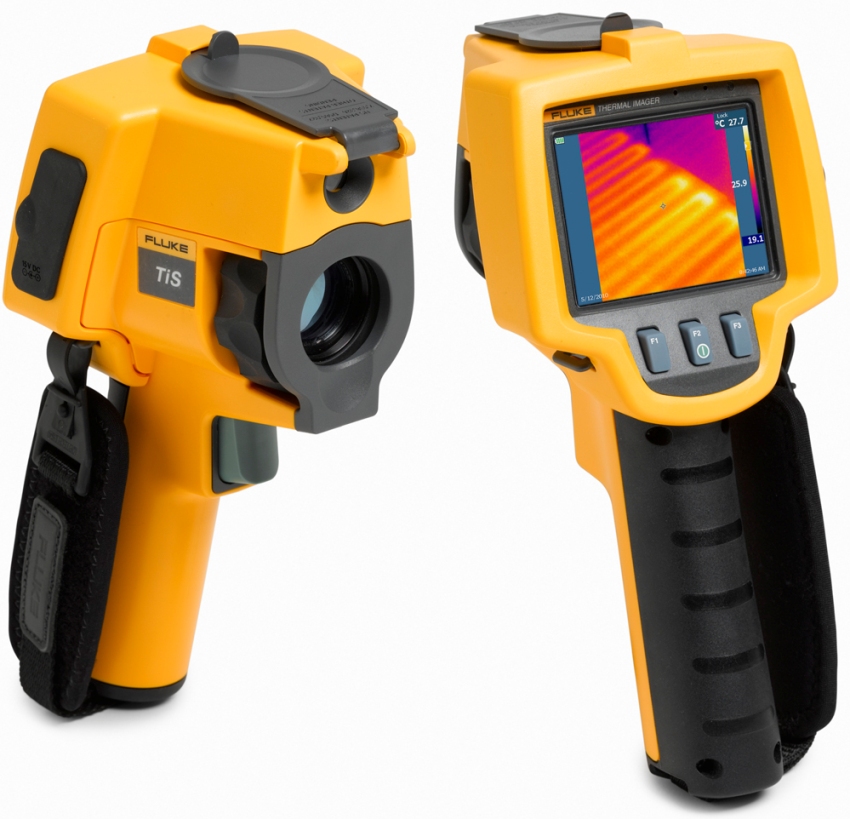

К устройствам повышенной эффективности относится модель Flukе TіS 75, которая характеризуется расширенной программной начинкой. Тепловизор отличается высоким разрешением детектора и экрана, составляющим 320х240р. Для камеры видимого диапазона данный параметр равен 5 Мп. Устройство имеет тепловую чувствительность 0,08 ºС. Наличие возможности ручной фокусировки позволяет выполнять при помощи прибора качественные снимки на расстоянии 15 см.
Тепловизор имеет внутреннюю память объемом 8 Гб для записи видео. Благодаря особой опции к нему можно прикрепить голосовые и текстовые комментарии. Прибор может объединять все элементы в единый файл, что не требует упорядочивания большого массива изображений. Питание осуществляется от литий-ионных батареек, которые оснащены светодиодным индикатором, сообщающим об уровне заряда. Купить такой тепловизор можно за 490 тыс. руб.
Сферы использования
Энергоаудит помещений или дома проводят в любое время года, независимо от погодных условий. Дождь, снег, ветер учитывается при измерительных работах. Особенно отчётливо видна разница цветных оттенок на экране в зимнее время. Для обследования дома в летнее время в помещении устанавливаются вентиляторы, которые создают воздушный поток. Их размещают в оконных и дверных проёмах, в точках, где особенно интенсивно выходит тепло.
Вентиляторы создают разницу давлений в 50 Па и разницу температур. Тёплый поток в летнее время может определить не только промышленный, но и бытовой тепловизор, который определяет перепады в 0,5 до 2 0С.
Приборы нашли широкое применение не только для анализа распределения тепла в помещении, его утечки, для определения мостиков холода. Для чего ещё предназначается устройство?
- С помощью них выявляют состояние изоляционных материалов в стенах дома, в пироге теплоизоляции крыши. Обследование поможет продлить эксплуатационный срок стропил и кровельного материала.
- Можно определить, что в определённом месте изменил свои характеристики гидробарьер. Это означает, что утеплитель будет быстро изнашиваться.
- Тепловизор используют не только для частных домов, но и для квартир. При анализе системы тёплый пол можно выявить место аварии.
- Приборы дают возможность, найти нарушение целостности электропроводки в помещении. Это актуально и для закрытых, и для открытых проводов.
- Приборы тестируют работу вентиляционной системы.
Строители определяют качество изоляции теплотрасс, системы отведения дыма и кондиционирования воздуха, определяют нарушения установки пакетов в оконные и дверные проёмы, дефекты при организации тёплого балкона.
Тест тепловизоров среднего ценового сегмента для обследования объектов
Имеет лестные отзывы тепловизор Flukе Tі32. Устройство характеризуется разрешением детектора 320х240р, экрана – 640х480р, тепловой чувствительностью 0,045 °С. Тепловизор идеально подходит для обследования жилых, общественных и типовых промышленных строений. Для объектов повышенной ответственности лучше использовать высокотехнологичное оборудование.
Тепловизор Flukе Tі32 характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов
Важно! Данная модель тепловизора может применяться в самых неблагоприятных условиях, способна выдержать падение с высоты 2 м, оснащена защитой от влаги и пыли. Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого
Стоимость тепловизора Flukе составляет 390 тыс. руб
Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб
Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб.
Легким, компактным и простым в управлении является устройство Flіr E8. Прибор характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов, систем отопления и вентиляции в многоэтажных домах. Однако не подходит для крупных промышленных строений.
Разрешение экрана и детектора тепловизора «Флир» составляет 320х240 пикселей. Прибор улавливает температуру в диапазоне от -20 до 250 ºС. Устройство характеризуется тепловой чувствительностью 0,06 ºС. Питание осуществляется от двух батареек, которые обеспечивают работу прибора в течение 4 часов. Купить оборудование можно за 400 тыс. руб.
Стоимость тепловизора Flukе составляет около 390 тыс. руб Flіr E8
К устройствам повышенной эффективности относится модель Flukе TіS 75, которая характеризуется расширенной программной начинкой. Тепловизор отличается высоким разрешением детектора и экрана, составляющим 320х240р. Для камеры видимого диапазона данный параметр равен 5 Мп. Устройство имеет тепловую чувствительность 0,08 ºС. Наличие возможности ручной фокусировки позволяет выполнять при помощи прибора качественные снимки на расстоянии 15 см.
Тепловизор имеет внутреннюю память объемом 8 Гб для записи видео. Благодаря особой опции к нему можно прикрепить голосовые и текстовые комментарии. Прибор может объединять все элементы в единый файл, что не требует упорядочивания большого массива изображений. Питание осуществляется от литий-ионных батареек, которые оснащены светодиодным индикатором, сообщающим об уровне заряда. Купить такой тепловизор можно за 490 тыс. руб.
Проблемы и погрешность при замерах
Грамотное тепловизионное обследование вещь технически сложная. А неграмотное, которое проводится в 90% случаев, никакой полезной картины вам не даст. По нескольким причинам. Вот основные из них.
Например, практически всегда ваш дом стоит на каком-то участке, ограниченный забором. И мастер не сможет этот дом прострелять со всех сторон, потому что находясь в какой-то одной точке, он физически не захватит тепловизором всю стену.
А между тем, очень важно иметь общую картинку. Потому что, если вы не захватываете стену целиком, то вы будете вынуждены набирать ее из отдельных кусочков и затем складывать их
Не зря разные модели комплектуются объективами с разным фокусным расстоянием. В более дорогих, есть даже возможность составить панораму из фрагментов объекта исследования.
А отдельные куски при этом могут давать совершенно разную температуру. Почему так происходит?
Во-первых, время измерения будет отличаться. Во-вторых, разный угол и расстояние прострела.
В-третьих, при замере одного куска солнце будет за облачком, а на другом выйдет из-за него.
А самые важные условия для проведения энергоаудита:
отсутствие прямого солнечного света (солнце в дымке, или рано утром и поздно вечером, когда нет прямых солнечных лучей)
отсутствие ветра
Потому что если есть ветер, то он будет сильно искажать общую картину. При чем, при замерах разных стен, скорость ветра также может меняться.
Стреляли центр стены, ветер был 2 м/с. А при замерах по бокам уже 5-7 м/с. И все это учесть очень сложно.
Таким образом, вы не получите истинной картины температурного состояния поверхности. В качестве примера, вы можете взять одну точку на стене и измерить ее температуру сначала с одного угла дома, а потом с другого.
Вы удивитесь, но при одних и тех же настройках тепловизора, получатся разные показатели. Поэтому, если у вас нет полной картины всей стены, то в тепловизионное обследование вносится существенная погрешность.
Как собрать тепловизор своими руками и стоит ли вообще этим заниматься — нюансы
На самом деле собрать такое устройство можно. Тем более учитывая цену на тепловизоры. Однако, есть несколько интересных нюансов, которые сводят на нет такие самоделки. Во-первых, для того, чтобы получить самодельный тепловизор с качеством определения температуры хотя бы любительского уровня заводских моделей, придётся использовать и хорошую исходную веб-камеру. А это как минимум уже 5000—6000 рублей. Затем нужно найти специальный температурный датчик, который будет отвечать за разрешение тепловой картины. Найти схему тепловизора не так сложно, а вот собрать и заставить работать — это уже не каждому под силу. А для управления всей логикой, как ни крути, придётся использовать контроллер и какое-никакое программное обеспечение, которое, скорее всего придётся писать самому. В общем, целесообразность сборки такого агрегата находится под сомнением. Это можно осуществить, если человек профессионально занимается электроникой, имеет базу компонентов, и знает, как это работает. Простому же обывателю, сэкономить на самодельном тепловизоре вряд ли получится.
Watch this video on YouTube
Предыдущая Бытовая техника Как отличить качественный шуруповёрт от дешёвой подделки?
Следующая Бытовая техника Что такое штангенциркуль и как им пользоваться правильно?
Testo 890-2 (Германия)
Съёмка
Как и в бюджетном Testo 865, здесь есть функция SuperResolution: она позволяет увеличить и так высокое разрешение 640х480 до космических 1280х960. Кроме этого, прибор может похвастаться функцией увеличения снимков в 3 раза без потери качества. А если точка вашей съёмки находится совсем далеко от объекта, используйте вкупе с функциями сменный телеобъектив: он входит в комплект прибора.
Необычная функция для тепловизоров — возможность визуализации поверхностной влажности сканируемого объекта, например, стены. Для этого необходимо вручную установить температуры точки росы поверхности. Эта функция помогает определить участки, на которых есть риск выпадения конденсата и образования плесени.
Обработка результатов
Преимущество Testo 890-2 — возможность визуализировать изменения в тепловых процессах с течением времени: для этого достаточно последовательных снимков. А отчёт по результатам измерений будет ещё более эффективным и наглядным, если использовать встроенную опцию радиометрической видеозаписи.
Крупные объекты вроде промышленных зданий редко влезают в один кадр, поэтому производители придумали Мастер панорамных изображений. Можете не бояться за качество панорам — функция SiteRecognition распознает области, которые ранее уже попадали в объектив тепловизора. Также она распределяет и сохраняет снимки так, чтобы специалист не запутался в цепочке повторяющихся измерений.
Устройство и принцип работы тепловизора
Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.
Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.
Исследование тепловизором тепловых потерь в квартире
Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.
Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией
С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.
Как работает тепловизор и сколько он стоит
Первые тепловызоры придумали для военных еще в 70-х годах. Потом они
начали набирать популярность в строительстве. В начале тогда их
стоимость составляла 25 000$. Но прогресс не стоит на месте. Сегодня
можно приобрести очень функциональные модели тепловизоров начиная от
3000$. Любое тепло излучает инфракрасные волны. Воздух не задерживает
ИК-лучи в диапазоне 7-14мкм. Чем выше температура, тем более
коротковолновое излучение, что помогает дать полную картину
интенсивности тепла в разных местах диапазона захвата. Поэтому же
принципу работают схожие приборы – пирометры (инфракрасные термометры)
и датчики движения. Оптика нужна зеркальная (с покрытием золотом,
алюминием, медью или молибденом) так как обычное стекло после 1-1.5мкм
уже не прозрачно. На дешевых моделях может быть оптика из специального
пластика, который более прозрачен, чем стекло и способен улавливать ИК
лучи. Позже дополнительным вложением средств можно расширить арсенал
оборудования для повышения квалификации выполнения термографических
работ:
- Аэродверь – устройство для контроля
давления в помещении.
Применяется для анализа воздухопроницаемости и воздухообмена помещения. - Сканер влажности – высокочувствительный
прибор, который
измеряет влажность любых материалов на глубине 100мм. - Термогигрометр –
контрольно-измерительный прибор влажности
воздуха с параллельным расчетом точки россы. Контроль температуры
поверхности.
С таким арсеналом сокращается время и повышается качество
тепловизионного обследования помещений.
Отчет термографии регистрируется в энергетическом паспорте
Тепловизор можно использовать как полезный инструмент для точного
определения утечек при недостаточном наклоне крыши. Такой осмотр лучше
всего проводить вечером после солнечного дня. Крыша должна быть сухой.
Когда солнце светит на низкий наклон крыши, оно нагревает кровлю и
верхнюю часть слоя изоляции ниже. Как только солнце садится, изоляция
начинает остывать, однако, влажные участки охлаждаются гораздо более
медленными темпами, чем сухие. Вот почему дырявые участки крыши
отображаться как теплые пятна, если смотреть в ночное время. После
выполнения всех работ следует составить энергетический паспорт, в
котором должно быть отмечено:
- отклонение от норм теплоизоляции;
- все конструктивные особенности и дефекты (с подробным
описанием причины и мест локализации); - расчетная температура наружного и внутреннего пространства,
при котором проводилось тепловизионное обследование; - энергозатраты всей жилой площади за один отопительный сезон;
- рекомендации по устранению дефектов потери тепла, на основе
полученных теплограмм; - дата проведения термографического анализа.
Все как в медицинской карте пациента диагностической
амбулатории.
Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях
По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.
CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов
Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.
Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой
Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.
Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов
Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.
Виды пирометров
Существует несколько классифицирующих подразделений пирометров:
- По основной используемой методике работы:
- инфракрасные (радиометры), использующие радиационный метод для ограниченного инфракрасного волнового диапазона; для точного наведения на цель снабжены лазерным указателем;
- оптические пирометры, работающие в не менее, чем в двух диапазонах: инфракрасного излучения и спектра видимого света.
- Оптические инструменты в свою очередь делятся на:
- яркостные (пирометры с пропадающей нитью), основанные на эталонном сравнении излучения предмета с величиной излучения нити, сквозь которую пропускается электроток. Значение силы тока и служит показателем измеряемой температуры поверхности объекта.
- цветовой (или мультиспектральный), работающий по принципу сравнения энергетических яркостей тела в различных областях спектра, — используются как минимум два детектирующих участка.
- По способу прицеливания: инструменты с оптическим или лазерным прицелом.
- По используемому коэффициенту излучения: переменный коэффициент или фиксированный.
- По способу транспортировки:
- стационарные, используемые в тяжелой промышленности;
- переносные, используемые на участках производимых работ, для которых важна мобильность.
- Исходя из температурного диапазона измерений:
- низкотемпературные (от -35…-30°С);
- высокотемпературные (от + 400°С и выше).
Для чего используют тепловизоры в строительстве
Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.
Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.
В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов
Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.
Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.
Проверка частного дома тепловизором поможет решить самые разные задачи:
- локализовать места утечек тепла и определить степень их интенсивности;
- проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
- правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
- обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
- проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
- провести диагностику вентиляции и системы кондиционирования;
- определить наличие трещин в стенах сооружения и их размеры;
- найти места засоров в системе теплоснабжения;
- диагностировать состояние электропроводки и выявить слабые контакты;
- обнаружить места обитания грызунов в доме;
- найти источники сухости/повышенной влажности внутри частной постройки.

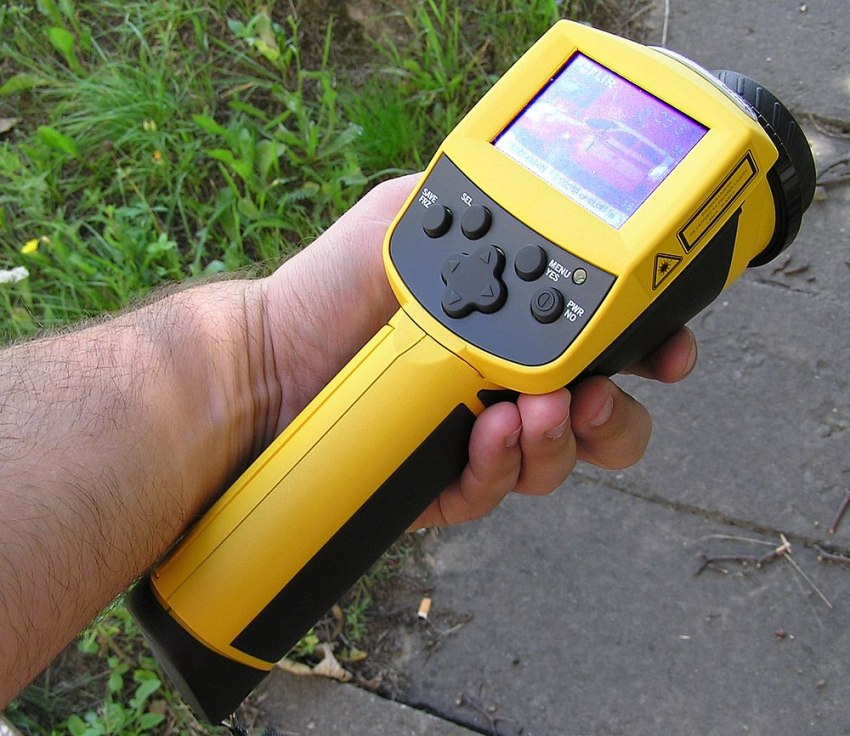

Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.
Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление
А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.
Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.
Требования к оборудованию и специалистам по тепловизионному обследованию зданий
Как и любое исследование, тестирование объекта с помощью тепловизора требует определённых знаний и подчиняется нормативным актам. Существует ряд СНИпов и ГОСТОВ, согласно которым производятся замеры. Энэргоаудит считается лицензированной услугой, поэтому проводить его необходимо строго по правилам.
Энергоаудит тепловизором на промышленном объекте
Перед работой прибора его необходимо проверить, о чём делается запись в специальном допуске к работам. Специалист должен иметь необходимые допуски и лицензию на работу с прибором, так как любое обследование предполагает экспертное заключение. Обследование тепловизором проводится строго в определённое время. Обычно это раннее утро или поздний вечер, что упрощает визуальное определение специалистом проблемных участков.
Во время исследования вне зданий нельзя допускать выпадение осадков, это может исказить картину измерений. Если специалист производит несколько замеров, они должны выполняться на одинаковом расстоянии.
Условия для проведения съемок, сроки проведения
Поскольку ключевым фактором, влияющим на точность проведения тепловизионной диагностики, является контраст между тепловым фоном элементов проверяемой конструкции, замеры должны производиться при определённых погодных и эксплуатационных условиях.
Вместе с тем, существует ряд обязательных требований, которых следует придерживаться при организации термографического обследования.
Установившиеся режимы теплообмена
Та как процесс тепловизионного обследования занимает довольно продолжительное время, контрольные съёмки можно проводить только после того, как стабилизировались основные теплообменные процессы. На практике это означает, что отопительные системы в доме или квартире должны быть включены как минимум за 16 часов перед проведением замеров.
При этом, время суток должно быть выбрано таким образом, чтобы изменение внешнего температурного режима во время проведения диагностики было минимальным (оптимальным для замеров временем считаются утренние часы).
Средний срок выполнения стандартной проверки теплозащиты дома – от 1 до 5 часов.
Отдельно отметим, что крайне нежелательно проводить измерения при влажных стенах и крыше, так как испарение влаги существенно искажает реальную тепловую картину.
Требуемый уровень теплового контраста
Ещё одно обязательное условие, необходимое для получения достоверного результата при проведении тепловизионного контроля – это достаточная разница температур между наружной и внутренней воздушными средами.
Согласно приведенным выше нормативам, минимальный разброс между внутренней и внешней температурами должен быть не менее 12-15C.
Но следует учитывать, что данный показатель зависит ещё и от характеристик тепловизора, поэтому точное значение перепада вычисляется по следующей формуле:
Формула для расчёта перепада температур
При какой температуре будет выполняться обследование, не столь критично, главное, чтобы был обеспечен стабильный тепловой контраст.
Оптимальным периодом для проведения термографирования является временной промежуток между концом октября и началом апреля, но в тех случаях, когда обследование необходимо выполнить летом, применяют искусственные способы создания температурной разности (наиболее используемый вариант – аэродвери).
Минимальное воздействие внешних источников тепла
Помимо перечисленных выше пунктов, в правилах тепловизионной диагностики оговаривается ещё одно требование: контролируемый объект перед проведением измерений не должен подвергаться внешнему тепловому воздействию, включая прямые и отражённые солнечные лучи.
Рекомендуемая «выдержка» перед проверкой – не менее 12 часов.
Преимущества тепловизионного обследования
Диагностика ограждающих конструкций здания с помощью тепловизора считается сегодня наиболее эффективным способом контроля качества теплоизоляции и теплозащиты. Безошибочная оценка реальных энергетических показателей здания позволяет:
- снизить затраты на энергопотребление и обслуживание;
- предупредить структурные разрушения объекта;
- повысить комфорт и эффективность эксплуатации;
- увеличить рыночную стоимость.
Результаты тепловизионного обследования упрощают выбор оптимального и экономически оправданного выполнения ремонтных и реконструкционных работ. Они также помогают:
- выявлять мостики холода и места проникновения воздуха и влаги;
- устанавливать источники сквозняков;
- находить проблемные места, включая плесень и повреждения теплоизоляции;
- разрешать строительные споры, посредством предоставления правдивой информации о качестве выполненных работ;
- разрабатывать энергосберегающие мероприятия.
