Физические свойства
При выборе металла следует уделить внимание его физическим свойствам. Они во многом определяют область применения и его основные эксплуатационные качества
В рассматриваемом случае плотность нержавеющей стали составляет 7920 кг/м3. Довольно высокая плотность 12х18н10т определяет то, что изготавливаемые детали обладают прочностью.
К другим физическим свойствам отнесем следующие моменты:
- Температура плавления нержавеющей стали более 1000 градусов Цельсия. Провести подобную обработку в домашней мастерской практически невозможно.
- Коррозионная стойкость – основная причина востребованности распространенных нержавеек. Он может применяться в случае, если условия эксплуатации предусматривают воздействие повышенной влажности и химической среды.
- Низкие магнитные свойства позволяют применять ее при изготовлении различных изделий. Они достигаются за счет добавления титана.
Удельный вес нержавеющей стали во многом зависит от химического состава и применяемого метода обработки.
Зарубежные аналоги
Среди близких по химическому составу и характеристикам стали, выпускаемой в других странах мира, следует отметить:
- 321, 321H, S32100 в США;
- сталь SUS321 в Японии;
- 0Cr18NiTi18-11, 0Cr18Ni11Ti, 1Cr18Ni11Ti в Китае;
- STS321 в Южной Корее;
- 2337 в Швеции;
- 1.4541, 1.4878, X10CrNiTi18-10 в Евросоюзе.
При этом следует отметить, что кроме общеевропейских стандартов, которым соответствует сталь 12Х18Н10Т, каждое государство Евросоюза имеет собственную маркировку этого сплава. Так, например, в Германии это X12CrNiTi18-9, в Великобритании сталь марок 321S31, 321S51 и LW18. Единого европейского стандарта на нержавеющие металлы пока еще не разработано.
Стоимость проката и поковок из стали 12Х18Н10Т
Цена материалов изготовленных из нержавейки 12Х18Н10Т определяется:
- сложностью сечения проката;
- качество и свойства, которые имеет сталь;
- степенью поверхностной обработки;
- складскими и транспортными расходами;
- существующими предложениями на рынке.
Кроме этого на стоимость заказа могут оказать влияние его объем и способ приобретения материалов.
Отпуск проката осуществляется по весу. При этом большое влияние оказывает качество обработки поверхности и технические характеристики. Средняя стоимость матовых листов толщиной 1,0 мм составляет 260 руб/кг, а полированный лист стоит в два-три раза больше.
Еще один фактор определения цены на 12Х18Н10Т зависит от местонахождения покупателя. В центральных районах страны стоимость ниже, чем в отдаленных регионах. Это объясняется малым количеством конкурентных предложений на рынке металлопроката, а так же увеличением транспортных расходов.
Оформление заказа, покупка и доставка в компаниях
Компании предлагают всем заинтересованным организациям, предприятиям и частным лицам купить нержавеющий прокат из стали марки 12Х18Н10Т по самым выгодным ценам на рынке металлопроката. Для получения технической консультации, уточнения цен, характеристик и оформления заявки вам нужно позвонить по телефонам компаний. Так же возможно просто оставить заявку на сайте и специалист свяжется с вами в самое ближайшее время.
Наличие нержавеющего проката 12Х18Н10Т на складе позволяет обеспечить самую оперативную доставку металла по указанному в заявке адресу. По желанию клиент всегда может обеспечить получение товара на условиях самовывоза.
Компании всегда готовы обсудить вопрос предоставления скидок постоянным и оптовым покупателям. Работать с нами всегда выгодно и удобно.
Это интересно: Характеристики и расшифровка стали 09г2с по ГОСТу: излагаем обстоятельно
12Х18Н10Т — расшифровка стали
Маркировка 12Х18Н10Т говорит о расчетном количестве основных компонентов, входящих в сплав: 12 – означает 0,12% углерода, Х18 – процентный состав хрома, Н10 – никеля и Т – присутствие титана. Исходя из этого, можно определить, что в состав основных химических элементов нержавеющих сталей марки 12Х18Н10Т входит:
- около 67% железа;
- до 0,12% углерода;
- 17-19% хрома;
- 9-11% никеля;
- до 2% магния;
- до 1% титана;
- до 0,8% кремния.
Кроме этого в химическом составе металла в небольших количествах присутствуют: сера, медь, силиций, марганец и фосфор.
Высокие антикоррозионные свойства стали 12Х18Н10Т обеспечивает высокое содержание хрома. Наличие никеля способствует аустенитной структуры металла и позволяет в результате сочетать расширение эксплуатационных характеристик стали с прекрасной технологичностью во время обработки. Кроме этого наличие никеля в сплаве изменяет его свойства и повышает сопротивление металла воздействию кислот и щелочей.
Присутствие титана и кремния в стали приводят к образованию феррита, что изменяет характеристики, устраняет межкристаллитную коррозию в сварочных швах, замедляет скорость роста зерна при нагреве и увеличивает плотность получаемого слитка.
Механические свойства нержавеющей стали 12Х18Н10Т
Режимы термической обработки предусматривают применение закалки в результате нагрева до 1100ºC при последующем охлаждении в воде. Сечения нержавейки до 35 мм допускается применять охлаждение на открытом воздухе. Пределы температур для ковки от 850ºC до 1200ºC.
Удельный вес металла 7920 кг/м3. Твердость, которой обладает сталь НВ 10-1 = 179 МПа, с пределом выносливости 279 МПа.
Технология сварных соединений особых ограничительных свойств не имеет. Применяют следующие характеристики технологий сварки:
- ручная электродуговая, с применением электродов ЦТ-26;
- электрошлаковая;
- контактная точечная.
Для обеспечения повышенной прочности рекомендуется завершающая термическая обработка швов.
Расшифровка и состав
Нержавеющая сталь 12Х18Н10Т в своем наименовании содержит данные относительно содержания главных составляющих:
- 12 – 0,12% углерода;
- Х18 – 18% хрома;
- Н10 – 10% никеля;
- Т – титан.
Остальными компонентами являются:
- 67% — Fe;
- 2% — Mg;
- 1% — Ti;
- 0,8% — Si.
В качестве дополнительных элементов могут присутствовать S, Cu, P. Каждый компонент состава имеет свое назначение:
- хром – коррозионная стойкость;
- никель – аустенит, улучшение рабочих показателей, технологичность, стойкость к действию активных химических соединений;
- титан и кремний – феррит, исключение межкристаллической коррозии, замедление образования зерен при повышении температуры, повышение удельного веса.
Классификация марок нержавеющей стали
В зависимости от состава сплава выделяют следующие группы сталей:
- ферритные стали (их еще называют хромистые) содержат более 20% хрома и углерода до 0,15%, за счет чего обладают пластичностью, высокой стойкостью к высокоагрессивным средам и имеют хорошие магнитные характеристики
- аустенитные (аустенитно-ферритные и аустенитно-мартенситные) стали состоят до 33% из хрома и никеля
- мартенситные и ферритно-мартенситные содержат до 17% хрома и до 0,5% углерода, имеют максимальную прочность к воздействию различных агрессивных сред
В зависимости от содержания легирующего вещества те или иные сплавы применяются в различных целях и для работы с различными средами. Ниже приведем список марок стали, которые наиболее часто применяются в нефтегазовой и химической промышленности.
| Маркировка стали | Тип стали | Сфера применения | Химический состав |
|---|---|---|---|
| 12Х18Н10Т | хромоникелевые стали аустенитного класса | для изготовления свариваемой аппаратуры в разных отраслях промышленности | Cr 17-19 C до 0,12 Si до 0,8 Mn до 2 Ni 9-11 S до 0,02 Р до 0,0,5 Ti 5C-0,8 |
| 08Х18Н10Т | хромоникелевые стали аустенитного класса | для изготовления сварных изделий, работающих в средах более высокой агрессивности, чем сталь марок 12Х18Н10Т и 12Х18Н9Т | Cr 17-19 C до 0,08 Si до 1 Mn до 2 Ni 9-12 S до 0,02 Р до 0,0,4 |
| 08Х18Г8Н2Т | хромомарганценикелевые стали аустенито-ферритного класса | для изготовления свариваемой аппаратуры, работающей в агрессивных средах, в химической, пищевой и других отраслях промышленности | Cr 17-19 C до 0,08 Si до 0,8 Mn 7-9 Ni 1,8-2,8 S до 0,025 Р до 0,0,35 Ti 0,2-0,5 |
| 08Х22Н6Т | хромоникельмолибденовые стали аустенитно-ферритного класса | для изготовления свариваемой аппаратуры в химической, пищевой и других отраслях промышленности, работающей при температуре не более 300ºС | Cr 21-23 C до 0,08 Si до 0,8 Mn до 0,8 Ni 5,3-6,3 S до 0,025 Р до 0,0,35 Ti 5C-0,65 |
| 08Х18Н10 | хромоникелевые стали аустенитного класса | для изделий, подвергаемых термической обработке (закалке) | Cr 17-19 C до 0,08 Si до 0,8 Mn до 2 Ni 9-11 S до 0,02 Р до 0,0,04 Ti 5C-0,7 |
| 08Х17Н13М2, 08Х17Н13М2Т | хромоникелевые молибденовые стали аустенитного класса | для технологического оборудования химической промышленности | Cr 16-18 C до 0,08 Si до 0,8 Mn до 2 Ni 12-14 S до 0,02 Р до 0,035 Ti 5C-0,70 Mo 2-3 |
Справочно Расшифровка нержавеющих марок стали: наименование стали состоит из буквенных и цифровых обозначений, в которых принято: А (в начале марки) — сера, А (в середине марки) — азот, Б — ниобий, В — вольфрам, Г — марганец, Д — медь, Е — селен, К — кобальт, М — молибден, Н — никель, П — фосфор, Р — бор, С — кремний, Т — титан, Ф — ванадий, X — хром, Ц — цирконий, Ю — алюминий, Ч — РЗМ (редкоземельные металлы: лантан , празеодим, церий и пр.). Цифра после буквы обозначает среднюю массовую долю легирующего химического элемента. Цифра перед буквы указывает на массовую долю углерода в сотых долях. Если легирующего элемента содержится менее 1%, то процентное соотношение не указывается. Например: 12Х18Н10T — это нержавеющая сталь с содержанием углерода 0,12%, 18% хрома, 10% — никеля и менее 1% титана.
Сталь коррозионно-стойкая жаропрочная 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) — характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914).
Классификация материала и применение марки 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914)
Марка: 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914)Классификация материала: Сталь коррозионно-стойкая жаропрочнаяПрименение: сварная аппаратура, работающая в средах повышенной агрессивности , теплообменники, муфели, трубы, детали печной арматуры, электроды искровых зажигательных свечей- сталь аустенитного класса
Механические свойства 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) при температуре 20oС
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Трубы холоднодеформир., ГОСТ 9941-81 | 549 | 37 | ||||||
| Трубы, ГОСТ 10498-82 | 529 | 40 | ||||||
| Трубы, ГОСТ 11068-81 | 530 | 216 | 37 | |||||
| Трубы горячедеформир., ГОСТ 9940-81 | 510 | 40 | ||||||
| Пруток, ГОСТ 5949-75 | Ø- 60 | 490 | 196 | 40 | 55 | Закалка 1020 — 1100oC,Охлаждение воздух, | ||
| Пруток нагартован., ГОСТ 18907-73 | 880-930 | |||||||
| Пруток нагартован., ГОСТ 18907-73 | 880-930 | |||||||
| Проволока отожжен. | Ø- 8 | 1400-1600 | 20 | |||||
| Поковки, ГОСТ 25054-81 | 490 | 196 | 35-38 | 40-52 | ||||
| Лист толстый, ГОСТ 7350-77 | 510 | 205 | 43 | Закалка 1030 — 1080oC,Охлаждение воздух, | ||||
| Лист тонкий, ГОСТ 5582-75 | 530 | 205 | 40 | Закалка 1050 — 1080oC,Охлаждение вода, |
Зарубежные аналоги 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914)
В таблице указаны точные и сходные по составу аналоги.
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Испания | Китай | Швеция | Польша | Чехия | Австрия | |||||||||||||||||
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | UNE | GB | SS | PN | CSN | ONORM | |||||||||||||||||
|
|
|
|
|
|
|
Расшифровка обозначений, сокращений, параметров
| Механические свойства : | |
| sв | — Предел кратковременной прочности , |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | — Относительное удлинение при разрыве , |
| y | — Относительное сужение , |
| KCU | — Ударная вязкость , |
| HB | — Твердость по Бринеллю , |
| Физические свойства : | |
| T | — Температура, при которой получены данные свойства , |
| E | — Модуль упругости первого рода , |
| a | — Коэффициент температурного (линейного) расширения (диапазон 20o- T ) , |
| l | — Коэффициент теплопроводности (теплоемкость материала) , |
| r | — Плотность материала , |
| C | — Удельная теплоемкость материала (диапазон 20o- T ), |
| R | — Удельное электросопротивление, |
| Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Обращаем ваше внимание на то, что данная информация о марке 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914), приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) можно уточнить на информационном ресурсе «Марочник стали и сплавов»
Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
Более подробную информацию о марке 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) можно уточнить на информационном ресурсе «Марочник стали и сплавов». Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
Механические свойства материала 12Х18Н10Т

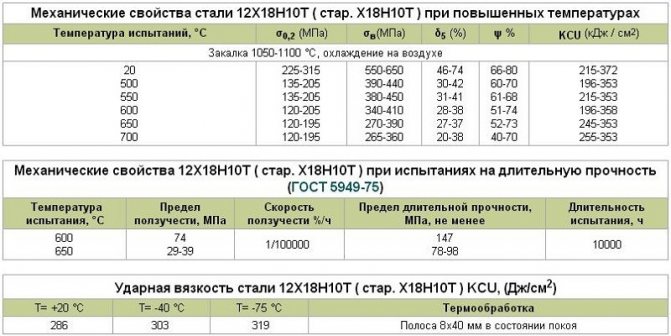

Механические свойства стали при повышенных температурах
| Температура испытаний, °С | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве, δ5, % | Относительное сужение, ψ, % | Ударная вязкость KCU при 20°С, Дж/см2 |
| 20 | 225 — 315 | 550 — 650 | 46 — 74 | 66 — 80 | 215 — 372 |
| 500 | 135 — 205 | 390 — 440 | 30 — 42 | 60 — 70 | 196 — 353 |
| 550 | 135 — 205 | 380 — 450 | 31 — 41 | 61 — 68 | 215 — 353 |
| 600 | 120 — 205 | 340 — 410 | 28 — 38 | 51 — 74 | 196 — 358 |
| 650 | 120 — 195 | 270 — 390 | 27 — 37 | 52 — 73 | 245 — 353 |
| 700 | 120 — 195 | 265 — 360 | 20 — 38 | 40 — 70 | 255 — 353 |
Основные характеристики стали 12Х18Н10Т
12Х18Н10Т
является высокоуглеродистой стойкой к коррозии, немагнитной, титаносодержащей сталью. Группа аустенитов. Относится к сложнолегированным сплавам. За счет наличия в составе сплава хрома и никеля, эту сталь еще называют стабилизированной хромоникелевой сталью. На сегодняшний день она представляет собой самую используемую и распространенную сталь из всех марок нержавеющих сталей. Главные достоинства стали12Х18Н10Т – высокая прочность, твердость, ударная вязкость и пластичность. Характеризуется прекрасной свариваемостью, гигиеничностью. Из преимуществ – жаростойкость и жаропрочность, криогенные качества – пределы температурных возможностей для эксплуатации (без потери свойств), огромны,от -196˚С до +600˚С .
Нержавеющие стали, не обладающие магнитными свойствами
К нержавеющим сталям, которые не магнитятся, относятся хромоникелевые и хромомарганцевоникелевые. Их принято разделять на несколько групп.
Аустенитные
Наиболее популярной маркой таких нержавеющих сталей, которые занимают ведущее место среди немагнитных стальных сплавов, является 08Х18Н10 (международный аналог по классификации AISI 304). Стали данного типа, к которым также относятся 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, активно используются в производстве оборудования для пищевой промышленности; кухонной посуды и столовых приборов; сантехнического оснащения; емкостей для пищевых жидкостей; элементов холодильного оборудования; емкостей для пищевых продуктов; предметов медицинского назначения и др.
Большие преимущества такой нержавейки, не обладающей магнитными свойствами, – это ее высокая коррозионная устойчивость, демонстрируемая во многих агрессивных средах, и технологичность.
Аустенитно-ферритные
Стали данной группы, наиболее популярными марками которых являются 08Х22Н6Т, 08Х21Н6М2Т и 12Х21Н5Т, отличаются высоким содержанием хрома, а также пониженным содержанием никеля. Для придания такой нержавейке требуемых характеристик (оптимального сочетания высокой прочности и хорошей пластичности, устойчивости к межкристаллитной коррозии и коррозионному растрескиванию) в ее химический состав вводят такие элементы, как медь, молибден, титан или ниобий.
Большую часть изделий мы делаем из нержавеющей стали. В обязательном порядке из нержавейки изготавливается второе дно дымника — эта деталь принимает на себя горячий дым из трубы, поэтому требования к антикоррозийной защите здесь повышенные.
Иногда наши клиенты пытаются проверить качество нержавеющей стали с помощью магнита — есть такой «народный способ». Но не спешите обвинять поставщика в обмане, если вдруг обнаружили магнитные свойства у «нержавейки». На самом деле сейчас выпускается более 250 марок стали, которая имеет общее название «нержавеющая», но по составу и свойствам сильно отличается и вполне может быть магнитной.
Сферы применения хромоникелевой нержавеющей стали
Хром-никелевая нержавеющая сталь 12х18н10т занимает лидирующие позиции на рынке современного металлопроката. Благодаря своим уникальным качественным характеристикам сталь данной марки может использоваться в различных сферах производства и промышленности. Материал получил широкое применение в:
- пищевой промышленности – алкогольной, мясной, молочной;
- нефтяной промышленности;
- топливно-энергетическом секторе;
- химической промышленности;
- машиностроении.
В химической промышленности марку стали 12х18н10т используют для изготовления емкостей, предназначенных для работы под высоким давлением, а также в устройствах для выработки жидкого кислорода. Коррозионностойкая сталь применяется для производства сварной аппаратуры и конструкций, эксплуатация которых подразумевает контакт с окислительными средами, органическими растворителями, неорганическими кислотами умеренной концентрации. Из этого материала производят трубы, транспортирующие растворы агрессивных жидкостей, таких как фосфорная, азотная, уксусная кислота, а также их оснований и солей.
Хром-никелевая нержавеющая сталь широко используется в криогенной технике (при температуре до -269 o С), а также для реакционного, теплообменного и емкостного оборудования, в том числе для трубопроводов высокого давления и паронагревателей с предусмотренной эксплуатационной температурой до +600 o С. Из стали данной марки изготавливают детали для коллекторов выхлопных систем, печной аппаратуры и муфелей. Кроме того, она используется для производства нержавеющего листа, кругов, проволоки (в том числе и для сварочных работ), труб. Из стальных нитей изготавливают сетки, пружины, тросы и канаты.
Благодаря исключительному сочетанию прочностных характеристик и свойств нержавеющей стали этой марки, она успешно применяется практически во всех отраслях промышленности. Изделия из нее характеризуются длительным сроком службы.
Ближайшие эквиваленты (аналоги) стали 12Х18Н10Т
| США (ASTM/AISI) | 321, 321H, S32100, S32109 |
| Германия (DIN, WNr) | 1.4541, 1.5878, X10CrNiTi18-10, X12CrNiTi18-9, X6CrNiTi18-10 |
| Япония (JIS) | SUS321 |
| Франция (AFNOR) | Z10CN18-10, Z10CN18-11, Z6CN18-10, Z6CNT18-12 |
| Англия (BS) | 321S31, 321S51, 321S59, LW18, LW24, X6CrNiTi18-10 |
| Евронормы (EN) | 1.4541, 1.4878, X10CrNiTi18-10, X6CrNiTi18-10KT |
| Италия (UNI) | X6CrNiTI18-11, X6CrNiTi18-11KG, X6CrNiTi18-10KT |
| Испания (UNE) | F.3523, X6CrNiTi18-10 |
| Китай (GB) | 0Cr19Ni10Ti, 0Cr18Ni11Ti, 0Cr18Ni9Ti, 1Cr18Ni11Ti, H0Cr20Ni10Ti |
| Швеция (SS) | 2337 |
| Болгария (BDS) | 0Ch148N10T, Ch18N12T, Ch18N9T, X6CrNiTi18-10 |
| Венгрия (MSZ) | H5Ti, KO36Ti, KO37Ti, X6CrNi18-10 |
| Польша (PN) | 0H18N10T, 1H18N10T, 1H18N12T, 1H18N9T |
| Румыния (STAS) | 10TiNiCr180, 12TiNiCr180 |
| Чехия (CSN) | 17246, 17247, 17248 |
| Австрия (ONORM) | X6CrNiTi18-10KKW, X6CrNiTi18-10S |
| Австралия (AS) | 321 |
| Южная Корея (KS) | STS321, STS321TKA, STSF321 |
| Россия (ГОСТ) | 10Х14Г14Н4Т, Х14Г14Н3Т |
Механические свойства
При рассмотрении металла учитываются и механические свойства стали 12х18н10т. они характеризуются следующим образом:
- Твердость по Бринеллю соответствует 179 МПа. Этот момент определяет то, что поверхность материала может выдерживать воздействие самого различного типа.
- Предел прочности варьирует в различном диапазоне, обычно составляет 279 МПа.
Механические характеристики стали 12х18н10т
При выборе 12х18н10т также учитывается предел текучести, который определяет возможность его применения при литье различных изделий.
К другим особенностям рассматриваемого металла отнесем следующие моменты:
- При легировании в состав включается кремний. Он повышает плотность и показатель текучести. Концентрация этого химического элемента в составе неблагоприятно воздействует на пластичность.
- Достаточно высокая пластичность и ударная вязкость являются привлекательными эксплуатационными качествами металла.
- При снижении температуры окружающей среды механические свойства металла начинают существенно снижаться.
Недостаток заключается в том, что металл не выдерживает на воздействие веществ, в состав которых включены ионы хлора. Кроме этого, коррозионная стойкость низкая в отношении к соляной или серной кислоты. Поэтому сфера применения несколько ограничена.
Сталь конструкционная криогенная 12Х18Н10Т (Х18Н10Т) — характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 12Х18Н10Т (Х18Н10Т).
Классификация материала и применение марки 12Х18Н10Т (Х18Н10Т)
Марка: 12Х18Н10Т (Х18Н10Т)Классификация материала: Сталь конструкционная криогеннаяПрименение: детали, работающие до 600 °С. Сварные аппараты и сосуды, работающие в разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей и другие детали, работающие под давлением при температуре от —196 до +600 °С, а при наличии агрессивных сред до +350 °С.- сталь аустенитного класса
Механические свойства 12Х18Н10Т (Х18Н10Т) при температуре 20oС
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Трубы холоднодеформир., ГОСТ 9941-81 | 549 | 35 | ||||||
| Трубы горячедеформир., ГОСТ 9940-81 | 529 | 40 | ||||||
| Пруток, ГОСТ 5949-75 | до Ø- 60 | 510 | 196 | 40 | 55 | Закалка 1020 — 1100oC,Охлаждение воздух, | ||
| Проволока, ГОСТ 18143-72 | 540-830 | 20-25 | ||||||
| Поковки, ГОСТ 25054-81 | до 1000 | 510 | 196 | 35-38 | 40-52 | Закалка 1050 — 1100oC, вода, | ||
| Лист толстый, ГОСТ 7350-77 | 530 | 235 | 38 | Закалка 1000 — 1080oC,Охлаждение вода, | ||||
| Лист тонкий, ГОСТ 5582-75 | 530 | 205 | 40 | Закалка 1050 — 1080oC,Охлаждение вода, | ||||
| Лист тонкий нагартован., ГОСТ 5582-75 | 880-1080 | 10 | ||||||
| Лист тонкий полунагартован., ГОСТ 5582-75 | 740 | 25 |
Зарубежные аналоги 12Х18Н10Т (Х18Н10Т)
Внимание! Указаны как точные, так и ближайшие аналоги
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Испания | Китай | Швеция | Болгария | Венгрия | Польша | Румыния | Чехия | Австрия | Австралия | Юж.Корея | |||||||||||||||||||||||||||||||||
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | UNE | GB | SS | BDS | MSZ | PN | STAS | CSN | ONORM | AS | KS | |||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
Расшифровка обозначений, сокращений, параметров
| Механические свойства : | |
| sв | — Предел кратковременной прочности , |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | — Относительное удлинение при разрыве , |
| y | — Относительное сужение , |
| KCU | — Ударная вязкость , |
| HB | — Твердость по Бринеллю , |
| Физические свойства : | |
| T | — Температура, при которой получены данные свойства , |
| E | — Модуль упругости первого рода , |
| a | — Коэффициент температурного (линейного) расширения (диапазон 20o- T ) , |
| l | — Коэффициент теплопроводности (теплоемкость материала) , |
| r | — Плотность материала , |
| C | — Удельная теплоемкость материала (диапазон 20o- T ), |
| R | — Удельное электросопротивление, |
| Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Обращаем ваше внимание на то, что данная информация о марке 12Х18Н10Т (Х18Н10Т), приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 12Х18Н10Т (Х18Н10Т) могут отличаться от значений, приведённых на данной странице
Более подробную информацию о марке 12Х18Н10Т (Х18Н10Т) можно уточнить на информационном ресурсе «Марочник стали и сплавов». Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
Основные характеристики
Многие характеристики стали 08Х18Н10Т связаны с включением в состав большого количества хрома и никеля. Основные особенности заключаются в нижеприведенных моментах:
- Высокая коррозионная стойкость. Определенный химический состав определяет то, что поверхность способна выдерживать воздействие высокой влажности и некоторых кислот, а также других химических веществ. За счет подобного качества сталь 08х18н10т применяется при изготовлении деталей, которые эксплуатируются при сложных условиях. Особый химический состав определяет то, что поверхность может выдерживать воздействие самых различных химических веществ.
- Немагнитные свойства. Рассматривая сталь 08Х18Н10Т (ГОСТ определяет концентрацию всех дополнительных химических элементов) следует отметить, что материал не реагирует на магнитное поле. Именно поэтому сплав применяется при создании различного оборудования. Однако, в некоторых случаях требуется именно сплав с магнитными свойствами. Поэтому следует учитывать это свойство при выборе наиболее подходящей стали.
- Жаропрочная структура. Подобное качество определяет то, что создаваемые изделия могут выдерживать воздействие высокой температуры. Из-за трения или воздействия окружающей среды поверхность может нагреваться, за счет чего ухудшаются основные эксплуатационные характеристики: твердость, прочность, износоустойчивость и другие характеристики. Рекомендуемая температура, при которой может эксплуатироваться сталь составляет 800 градусов Цельсия. Более высокий показатель может стать причиной снижения эксплуатационных характеристик.
- Получаемая поверхность характеризуется тем, что ее довольно просто обработать до зеркального состояния. Для этого применяются специальные шлифовальные инструменты. При этом зеркальная поверхность со временем не будет покрываться коррозией. Процесс получения зеркальной поверхности достаточно сложен в исполнении, так как для этого применяется специальный абразив и высокая скорость обработки.
- Плотность нержавеющей стали 08Х18Н10Т составляет 7900 кг/м3. Показатель плотности учитывается в случае проведения инженерных расчетов. Это связано с тем, что он определяет вес получаемых изделий. При повышении плотности изготавливаемые изделия становятся более тяжелыми, что не позволяет использовать металл при создании летательных аппаратов.
- Для улучшения характеристик стали проводится термическая обработка. В рассматриваемом случае проводится закалка при температуре около 1000 градусов Цельсия. Охлаждение может проходить на открытом воздухе или в специальной среде. Охлаждение на открытом воздухе проводится в том случае, если обрабатываемая заготовка имеет большие размеры. Также охлаждение может проводится в масле и воде. В последнее время вода практически не применяется, так как неравномерность охлаждения приводит к появлению окалины и других дефектов. Применение масла позволяет решить проблему с появлением внутренних и поверхностных дефектов. Однако, масло может возгораться и приводит к появлению токсичного газа.
- Показатель твердости составляется 179 МПа. Показатель может варьировать в зависимости от температуры окружающей среды. После термической обработки твердость существенно повышается.
- Степень свариваемости достаточно высокая. Для получения качественного шва не требуется выполнять подогрев структуры. Сварку можно проводить в домашних условиях при применении обычного инвертора.
Свойства стали 08х18н10т
Приведенные выше характеристики определяют то, что металл может применяться для создания самых различных изделий. Химический состав во многом определяет свойства сплава. Применяемые стандарты на территории стран СНГ позволяют определить концентрацию основных элементов.
Производство
Изготовление бесшовных труб 12Х18Н10Т проходит по двум основным технологиям: горячей деформации и холодной деформации. Если излагать суть кратко, то при первом методе весь технологический процесс проходит при воздействии высокой температуры, в то время как при втором методе заготовку вальцуют без нагрева. Все это приводит к тому, что горячекатаные трубы отличаются по некоторым эксплуатационным характеристикам и по точности изготовления от холоднокатаных. Подробнее все это описано на странице «Нержавеющие трубы».
Для покупателя это, прежде всего, означает следующее: если проект требует максимальной точности по размерам, необходимо выбирать холоднокатаные изделия произведенные по ГОСТ 9941-81. Ну а в том случае, если точного соответствия номинальных и реальных размеров труб не требуется, рекомендуется выбирать горячекатаные, произведенные по ГОСТ 9940-81.
Общее описание ключевых параметров
Итак, можно начать с того, что химический состав стали регламентируется довольно старым ГОСТ 5632-72. Среди однозначных преимуществ этого вида материала выделяется высокая ударная вязкость, а также высокая пластичность. Так как марка сплава относится к аустенитному классу, то, естественно, она проходит термическую обработку. Эта процедура заключается в процессе закаливания при температуре от 1050 до 1080 градусов по Цельсию, с последующим охлаждением материала в воде. Проведение данной процедуры обеспечивает достижение максимальных показателей вязкости и пластичности. Прочность, а также твердость материала будут примерно на среднем уровне.
Еще один важный момент заключается в том, что при работе с температурами до +600 градусов по Цельсию, характеристики 12х18н10т позволяют применять сплав в качестве жаропрочного. В качестве основных легирующих элементов используется хром и никель.
Еще одно важное свойство — это то, что однофазные сплавы обладают устойчивой структурой аустенитного класса с малым количеством карбидов титана. Это вещество добавляется для того, чтобы избежать такого недостатка, как межкристаллитная коррозия
Уровень прочности сталей, принадлежащих к аустенитным и аустенитно-ферритным классам, не превышает предела в 700-850 МПа.
Область применения
Характеристики стали 12×18н10т определяют следующее ее применение:
- Машиностроительная область.
- Химическая промышленность.
- Пищевая промышленность.
- Энергетический сектор.
- Сфера перегона и переработки нефтепродуктов.
В химической промышленности металл применяется для изготовления различных емкостей, которые могут работать при высоком давлении. Кроме этого, проводится производство устройства для выработки жидкого кислорода. Из стали 12×18н10т производят трубы, предназначенные для транспортировки растворов с повышенной химической агрессивностью. Примером можно назвать вещества с повышенной концентрацией уксусной или фосфорной кислоты.
Легированная сталь с повышенной концентрацией хрома и никеля применяется при производстве криогенной техники, которая может эксплуатироваться при температуре до -270 градусов Цельсия. Особенности состава определяют то, что он может выдержать воздействие температуры до 600 градусов Цельсия. Поэтому сталь подходит для изготовления различных деталей, которые предназначены для производства проволоки, кругов и листов, печной арматуры и патрубков.
В заключение отметим, что исключительное сочетание эксплуатационных качеств определяет распространение материала практически во всех отраслях промышленности. Практически все получаемые изделия характеризуются высоким сроком эксплуатации.
