Заточка цепи бензопилы болгаркой

Интересные факты

• В Румынии название «Дружба» стало нарицательным: в разговорном языке слово «drujbă» используется для обозначения бензопилы вообще, независимо от модели (хотя в академических словарях это значение слова не зафиксировано).
• Абсолютно схожую ситуацию можно наблюдать и в Грузии, где с годами название «Дружба» (დრუჟბა) превратилось в имя нарицательное и в неформальной речи оно используется для обозначения любой модели бензопилы (это особенно заметно в сельской местности). Однако также как и в Румынии, в Грузии это слово не отобразилось в академических словарях.К:Википедия:Статьи без источников (тип: не указан)[источник не указан 2186 дней ]
• Название перешло на двуручную пилу, которая при использовании требует согласованных действий двух человек, за что в шутку иногда называется «Дружба-2».К:Википедия:Статьи без источников (тип: не указан)[источник не указан 2186 дней ]
• Пила «Дружба» упоминается в песне Владимира Высоцкого «Был побег на рывок»[значимость факта? ].
• Один из первых образцов был сделан в шарашке недалеко от станции Лапшанга киевскими авиастроителями.
• Жизнеутверждающее название столь травмоопасного предмета стало причиной появления шуток и анекдотов.[значимость факта? ]

Заточка цепи бензопилы посредством напильника

Обработка зубьев напильником не отличается особой сложностью, гораздо важнее правильно подобрать подходящий инструмент с нужным диаметром.

При этом основной фактор, определяющий порядок всего мероприятия – это функциональные особенности самого полотна цепи.

Необходимости частой обработки цепи напильником нет, достаточно выполнять такую процедуру по мере реальной надобности, а не просто от случая к случаю.

Наиболее популярные размеры цепей и подходящий для этого инструмент:

• толщина полотна 1,3мм обрабатывается напильником сечением 4 мм;
• толщина 1,6 мм – правится напильником диаметром 5,2 мм;
• Обработка ограничителя глубины, проводится плоским напильником.

Используйте струбцину для надежной фиксации шины в нужном положении.

Еще один полезный инструмент – лекало. Этот элемент оснащен шарнирами, с помощью которых устройство можно без труда передвигать по полотну пилы.

Лекало нужно предварительно закрепить, под необходимым углом, и тогда весь процесс работы станет проще и удобнее, кроме того, исчезнет риск потенциальной ошибки.

Правильное расположение инструмента при ручной обработке

Стоит учитывать и тот факт, что на полотне, кроме режущих зубьев имеется ограничитель, призванный обеспечивать плотное вхождение острых частей пилы в древесину.

Это важно! Передвигать напильник по полотну требуется только в одну сторону, а не в обе. Каждый из зубьев необходимо обработать напильником по отдельности с обеих сторон.. Такой способ является одним из наиболее доступных, но процесс трудоемкий, и требует определенной усидчивости от исполнителя

Такой способ является одним из наиболее доступных, но процесс трудоемкий, и требует определенной усидчивости от исполнителя.

Как правильно заточить полотно своими руками, популярное видео

Как точить станочным способом?

При сильном износе пильной ленты единственным разумным решением станет инструментальная заточка расположенных на ней зубцов. Проще всего сделать это при помощи электрического станка, обеспечивающего равномерную подачу усилия при обработке металла. Инструмент нужен не простой, а с заточным диском, способным выполнять маятниковые движения. Цепь в этом случае снимается с пилы, крепится в специальном поворотном держателе на станке.

Станочный метод считается наиболее безопасным и эффективным. Такая заточка проходит быстро, не отнимая много времени. Кроме того, точная регулировка параметров позволяет гарантированно получать ожидаемые результаты. Настраивать можно глубину и угол погружения диска.

Основной рекомендацией при станочной заточке зубьев цепи для бензиновых и электропил можно считать контроль нагрева металла. При перекаливании, радикальном изменении цвета, материал приобретет хрупкость. В этом случае при работе режущая кромка будет крошиться, быстро разрушится. Стандартное время контакта вращающегося диска и зуба цепи при заточке должно составлять не более 2 секунд. Если за 1 проход добиться результата не получилось, действие повторяют после перерыва, за время которого металл успеет остыть.

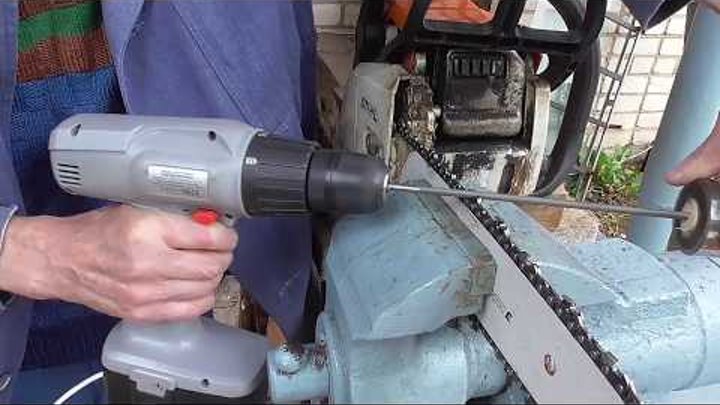

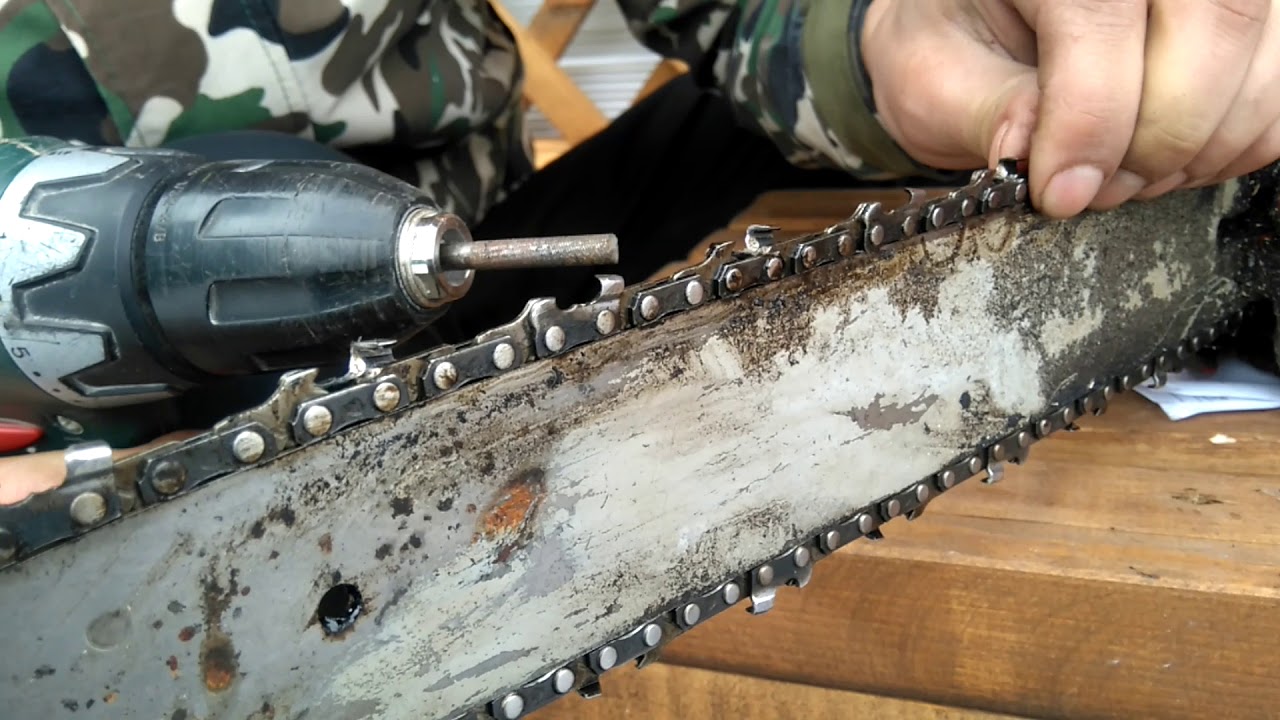

Альтернативой автоматическому точильному станку может стать его ручной аналог. В этом случае вращение круглого напильника осуществляется механическим способом. Можно тщательно вымерить все углы, выполнять правку зубьев. Заточка выполняется в 2-3 движения, исключая перегрев металла. Это оптимальный вариант для тех, кто впервые проводит работу, но хочет получить достойный результат.

Заточка с системой PowerSharp

Данная система включает в свой комплект специальные цепь и шину, а также приспособление с точильным камнем внутри. То есть какую-либо другую цепь здесь заточить не получится, так как на цепях PowerSharp заточка зуба производится не с внутренней стороны, как у обычных цепей, а с наружной. Такие цепи не предназначены для профессионального использования, поэтому применяются только в быту. А для обычного любителя такая система будет просто спасением, так как не надо осваивать заточку другими приспособлениями, а достаточно произвести лишь простейшую процедуру. Она представляет из себя следующие действия:

• Крепление приспособления PowerSharp на шину с цепью без съема их с бензопилы
• Запуск бензопилы
• Упирание приспособления для заточки специальной кнопкой в какой-либо предмет с легким надавливанием. Этой кнопкой к цепи подводится точильный камень.

После этих действий цепь затачивается за несколько секунд. Точить ею можно до тех пор, пока не износится точильный камень. Хватает его надолго, поскольку, как уже говорилось, одна заточка длится всего несколько секунд. Ну а после износа нужно будет просто купить новый точильный камень.

Как определить угол зуба?

Покупая бензопилу, необходимо приобрести специальный шаблон, который позволяет проверять и затачивать зубья пильной цепи под необходимым углом. Шаблоны продаются отдельно и поставляются в комплекте с бензопилой. С его помощью можно контролировать значения задних углов у верхней и конечной лопатки, а также переднюю кромку края зуба. AliExpress

Рисунок 2

Очень важное значение имеет определение заднего угла верхнего лезвия с помощью шаблона, так как диапазон значения этого угла варьируется от 50° до 60°, а любое отклонение чревато повышением износа. Для того чтобы измерить угол заточки, необходимо выполнить следующие действия:

Для того чтобы измерить угол заточки, необходимо выполнить следующие действия:

1. Установить перпендикуляр по отношению к поверхности цепи или ровной поверхности кромки зуба.
2. Выставить шаблон по отношению к зубу.
3. Установить круглый напильник в шаблон и проверить смыкание.
4. Если есть отклонения зуба от шаблона – значит угол не соответствует параметрам заточки и его необходимо выправить.

Определять угол с помощью измерительных приборов нецелесообразно, так как способы измерения без шаблона имеют высокую погрешность, которая скажется на качестве распила и эксплуатационных характеристиках бензопилы.

Полезные рекомендации

Некоторые полезные советы помогут держать оборудование в работоспособном состоянии, а также исключить риски получения травм. Безусловно, знать правильный угол заточки цепи бензопилы «Штиль» необходимо. Но также важен своевременный уход за шиной:

1. Необходимо контролировать натяжение цепи. В особенности, если в ходе работы бензопила наклоняется набок. Плохое натяжение может представлять угрозу для человека.
2. Своевременно проводить заточку, не откладывая все в долгий ящик. Пусть это накладно, но лучше отдавать предпочтение электрооборудованию.
3. Регулярно смазывать всю цепь, иначе она может слететь (ее скорость около 100 км/ч). Выводы каждый сделает сам.
4. Не использовать отработанное автомобильное масло или любой продукт сомнительного качества. Выбирать стоит только специализированные смазочные материалы. Как лучшее средство – автол.

Перед тем, как начать работать бензопилой, цепь следует обкатать. Дать ей поработать в режиме минимальных оборотов в течение 40-50 секунд. Смазка дойдет до каждой детали, а цепи со звездочкой немного нагреются, притрутся друг к другу.

Все эти советы экспертов не следует игнорировать, если хочется остаться целым и невредимым!

Ручной метод

Это самая простая и медлительная методика по заточке зубьев цепи. Тем не менее способ хорош, когда заточка производится на месте в лесу. Не возить же все время с собой целый станок?! Но тут стоит быть точнее – подразумевается не один инструмент, а целый набор, куда включены:

• плоский напильник;
• круглый напильник;
• шаблон.

Каждый из них выполняет свои обязанности. Основное предназначение плоского инструмента заключается в заточке ограничителя глубины.

Круглый напильник уже выполняет главную операцию, делает режущие кромки острее. При этом для каждой цепи требуется определенный диаметр инструмента:

• шаг ¼ дюйма – 4 мм;
• шаг 0,325 – 4,8 мм;
• шаг 3/8 дюйма – 5,2 мм;
• шаг 0,404 – 5,5 мм.

Для цепей Picco, которыми оснащаются бензопилы «Штиль» 180 с шагом 3/8 и четверть дюйма, также подойдет напильник диаметром 4 мм

Важно правильно его держать. Относительно вертикальной плоскости напильник нужно располагать строго перпендикулярно цепи, а в отношении горизонтальной – под небольшим углом (около 30°)

Конкретный угол заточки выбирается в зависимости от потребностей, но в пределах 25-35°.

В отличие от заточки цепи бензопилы на станке, угол здесь можно установить при помощи шаблона, который считается полезным помощником. Для этого он снабжен двумя прорезями: SOFT/S (для мягкой древесины) и HARD/H (для твердой породы). Шаблон следует закреплять над цепью, что наделяет его привилегиями ограничителя.

Только следует учитывать, что данный метод не предназначен для постоянного применения, а служит лишь в качестве правки лезвий. Слишком частое использование напильника со временем приводит к изнашиванию цепи, а сами зубья будут затачиваться неравномерно.

Модельный ряд бензопилы Дружба

Достоинства бензопилы Дружба, кроме указанных выше, состоят в том, что она ровно и точно осуществляет распил, высокопроизводительна и все детали находятся в прочном корпусе. К ее недостаткам следует отнести значительный вес – более 12 кг при габаритах 86,546х50 см и тросовый стартер.

Основное отличие модификаций бензопилы Дружба в мощности двигателя:

• Дружба 2 имеет мощность на 2 киловатта, ручной запуск и в отличие от 1-ой модели элемент для торможения цепи.
• Дружба 4, получившая в 1958 г. «золото» на Всемирной выставке техники в Брюсселе, имеет почти на один киловатт большую мощность, перепиливая без усилий, при оборотах вала более пяти тысяч, полуметровое бревно за одну минуту.
• Дружба 4М-электрон, имея бесконтактную электронную систему зажигания, с большей отдачей использует ресурс двигателя, при его практически той же мощности – 3 кВт. Износостойкость цилиндру добавляет его хромовое покрытие, а общую вибрацию уменьшают резиновые прокладки. В модификации 4А установлен масляный насос для принудительной смазки цепи.

Как и любое другое техническое устройство бензопила Дружба 4 требует постоянной регулировки карбюратора, внимания, регулярного ухода и профилактического обслуживания. Не менее чем один раз в год необходимо производить «тонкую» настройку карбюратора Дружба 4, в том числе требуется и его регулировка.

Особенности строения цепи

Чтобы эффективно уметь точить цепь бензопилы, необходимо знать строение ее зубьев. Не обойтись и без знания угла заточки. Каждый зуб отличается сложным строением. Его геометрия представлена следующими составляющими:

• основанием;
• лопаткой;
• ограничителем глубины.

При этом лопатка состоит из двух лезвий: торцевого и верхнего. Причем между ними должен быть правильный угол заточки цепи бензопилы, чтобы обеспечить ей необходимую производительность.

Как можно теперь догадаться — не цепь пилит дерево, поскольку служит основой для закрепления режущих звеньев, передвигает их с высокой скоростью. Сами звенья имеют острые лезвия, при помощи которых и спиливается древесина.

Как завести пилу без стартера

Вне зависимости от типа бензопилы и ее производителя, все стартеры устроены практически по одной схеме. Чтобы быстро завести инструмент, необходимо резко дернуть за ручку стартера, создавая искру для сцепления. Многих интересует, как завести бензопилу без стартера. Теоретически, это невозможно, так как нет альтернативных вариантов и других способов запуска. Но «народные умельцы» смогли выйти из положения при сломанном стартере.

Запуск бензопилы без стартера

Чтоб завести пилу, нужно резко дернуть за ручку, за ней вытаскивается тросик, который поворачивает барабан. То есть, для запуска нужно повернуть этот барабан. Вопрос решается с помощью обычной электродрели или шуруповерта. Итак:

• на рабочей ровной поверхности устанавливается бензопила
• верхняя крышка со стартера снимается так, чтобы был допуск к барабану
• посередине барабана есть болт
• нужно на дрель установить головку соответствующего размера и провернуть барабан искусственным образом

Таким способом можно завести бензопилу любого производителя за доли секунды. Главное – соблюдать правила безопасности, чтобы при запуске бензопила не упала, не соскользнула и никого не поранила.

Советы от специалистов

Для того чтобы инструмент прослужил дольше времени, рекомендуется прислушаться к советам специалистов, как правильно ухаживать за бензопилой и точить цепь. Чтобы увеличить срок работы без заточки, нужно соблюдать следующие правила по отношению к инструменту:

• Нужно регулярно следить за уровнем масла в резервуаре которое смазывает цепь. Использовать нужно качественный продукт, который разводится с бензином в пропорции 1:50.
• Проводя заточки рекомендуется чередовать методы болгаркой и станком, это позволит избежать зазубрин на металле и тогда бензопила прослужит дольше в рабочем состоянии.
• Все время следить за тем, чтобы цепь была хорошо натянута во время распила.
• Иногда нужно менять положение шины, переворачивая ее на 180 градусов. Это позволит избежать одностороннего стирания.

Способы заточки своими руками

При постоянном использовании пилы глупо ее возить на заточку постоянно. Проще научиться затачивать зубья своими руками. Для этого существует несколько способов: точить можно вручную, напильником или болгаркой. К тому же цепь можно снимать с шины или нет. Далее рассмотрим все эти способы.

Напильником

Главное достоинство данного метода – это его экономность. Сам напильник стоит недорого и не требует дополнительных ресурсов для его работы, например, бензина или электричества

Важно учесть, что диаметр напильника должен точно соответствовать ширине цепи, иначе не выйдет нормально ее заточить. Нужно приготовить четыре основных инструмента – напильник круглый, напильник плоский, крючок для снятия опилок и шаблон ограничителя глубины

Чтобы правильно провести работу. нужно соблюсти определенные правила:

• перед заточкой цепь нужно обезжирить и очистить от масла, пилы опилок и прочего мусора
• работу нужно проводить на ровной твердой поверхности, чтобы под руками не было других предметов, которые могут помешать
• чтобы цепь не «гуляла», шину нужно зажать в тиски. Это позволит проработать каждое звено
• напильник прикладывается к поверхности под углом, все движения делаются неспеша и плавно

Все движения должны быть аккуратными и плавными. Каждый зуб точится под одним и тем же углом, чтобы не испортить металл на цепи. На каждом звене нужно проводить одинаковое количество движений, чтобы высота всех зубьев оставалась одинаковой. Дело в том, что они стачиваются при каждой заточке и со временем цепь приходится менять.

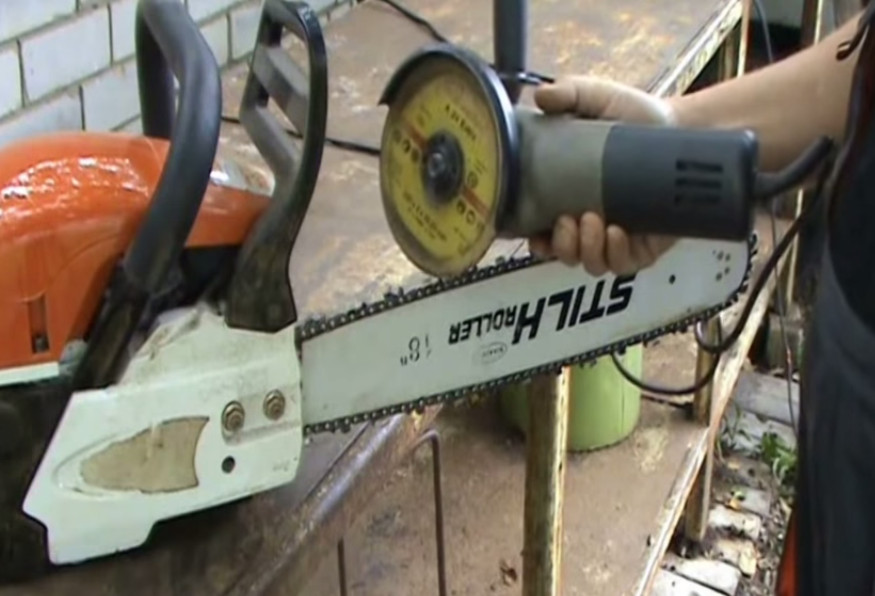

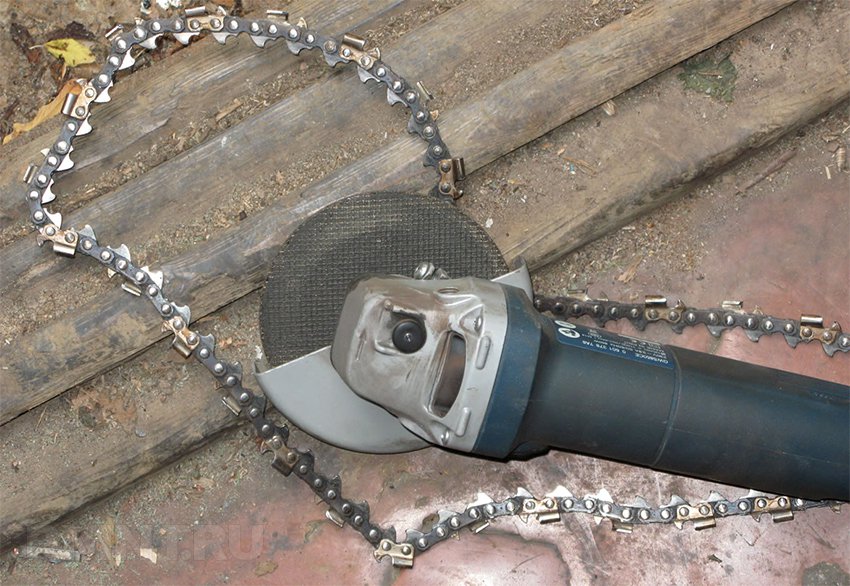

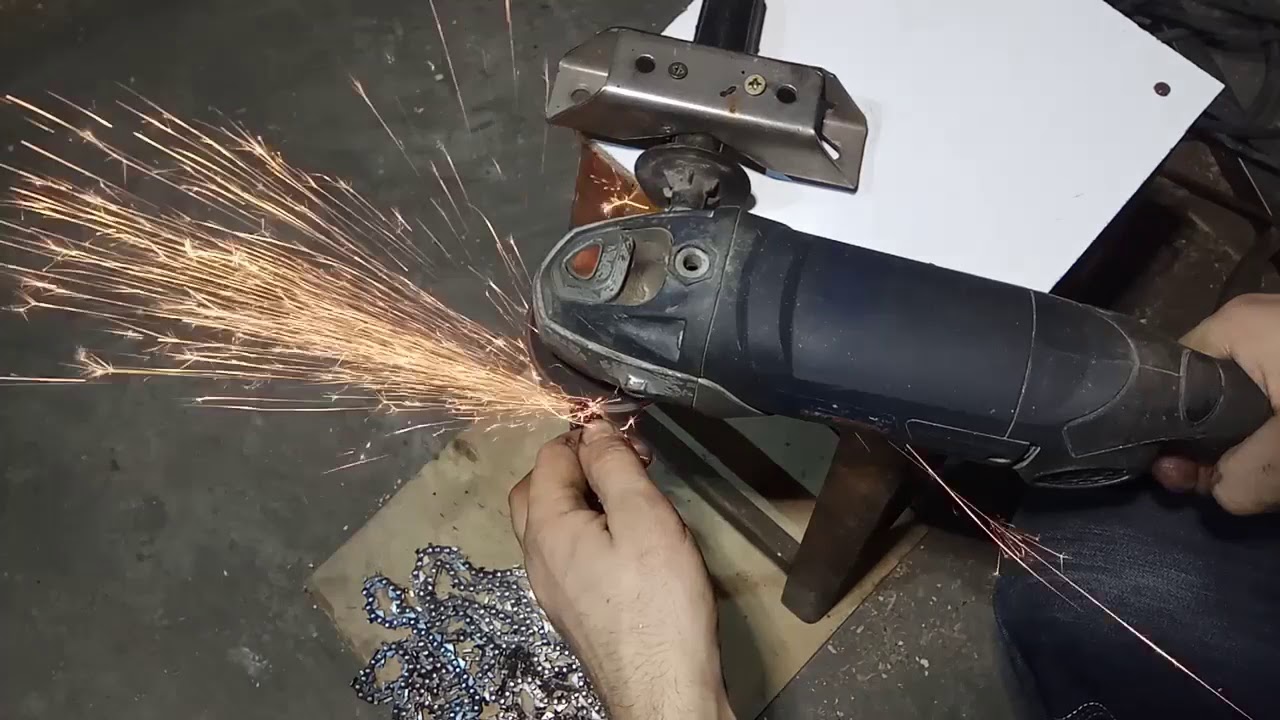

Болгаркой

Многие используют способ заточки напильником, а не болгаркой, чтобы не повредить зубья. Для использования данного инструмента нужен опыт, новичку это дело доверять крайне не рекомендуется, так как можно режущие элементы повредить.
