Замена сальника редуктора мотоблока крот

Редуктор своими руками

Несмотря на обилие технических приспособлений, многие умельцы берутся сделать редуктор для мотоблока своими руками. Для этого процесса не нужно использовать умные заводские станки. Достаточно иметь стандартный набор инструментов: болгарку, сварочные приспособления, дрель и разного размера сверла, отвертку, молотки. Среди деталей для самого преобразователя у вас должны присутствовать валы и подшипники, звездочки с подходящими по размерам цепями, шестеренки и ремни.

Подготовка

Важнейшим элементом сборки редуктора мотоблока является подготовка. Без заранее проведенных расчетов, определения размеров и правильного количества оборотов коленвала успешно собрать редуктор на мотоблок не получится.

Расчеты проводятся в следующем порядке:

• определение числа оборотов коленвала мотора. Это число не может быть одинаковым всегда, поскольку в случае нажатия на педаль «газ», это число, несомненно, возрастет. Поэтому для избежания ошибок и неточностей в дальнейших расчетах необходимо брать число оборотов + 10%;
• следующий этап – определение количества оборотов оси подвески. За основу берем размер колеса и при помощи формулы определяем величину выбега за полный оборот. Далее проектируем это на нормальную скорость движения мотоблока – 3-5 км/час.

Сборка

При большом желании, наличии соответствующих инструментов, а также имея элементарные навыки сборки-разборки, можно собрать редуктор к мотоблоку любой модификации. Однако наиболее легким будет цепной редуктор. Он легок в сборке, надежный, и материалы для его изготовления есть всегда в наличии.

Итак, сборка самодельного редуктора для мотоблока происходит следующим путем:

• корпусом для изделия может послужить старая коробка передач, или же можно собственноручно сварить металлические пластины между собой. Корпус является важнейшим компонентом, поскольку защищает редуктор от механических повреждений, попадания грязи, пыли и других предметов;
• на выходном вале мотора необходимо закрепить звездочку;
• затем крепим ведомый вал к звездочке, как перед этим крепили ее к выходному валу;
• если вал сформировать из 2 полуосей, а ведомую звездочку зафиксировать посредине, конструкция будет надежнее. Далее все закрепить болтами;
• в защитном корпусе проделать отверстия для крепления и соединить его с основной конструкцией. Также он сдерживает жидкую смазку внутри механизма;
• использовать герметизирующие прокладки по краям корпуса.

Это интересно: устройство карбюратора мотоблока Каскад.

Если все вышеперечисленные действия выполнены правильно, то редуктор для мотоблока, выполненный своими руками, будет работать не хуже, а то и лучше, заводского аналога.

Замена масла

Важным элементом ухода за агрегатом является поддержание нормального количества масла в редукторе. Упустив этот момент из виду, остатки старого масла могут серьезно навредить деталям. Заметив потеки масла снаружи корпуса, будьте уверены – это недостаточная герметизация или проблема с прокладками.

Масло для редуктора мотоблока лучше использовать качественное – трансмиссионное.

Такие данные обычно описывают производители в инструкции к механизму.

Общие правила замены масла:

• 25-50 часов с начала работы механизма – первая смена масла;
• 100-250 часов с начала работы или после 1-2 лет хранения – нормальная периодичность проверки масла.

Советы и рекомендации

Если вам нужен исправный мотокультиватор, обязательно проходите регулярное техническое обслуживание. Не стоит покупать «левые детали». Регулярный осмотр агрегата профессионалом позволит продлить срок его службы.

После приобретения культиватора необходимо:

• запустить, чтобы выработать топливную смесь из карбюратора;
• все движущиеся детали обработать маслом или специальной смазкой;
• после работ регулярно сливать топливо.

Чтобы устройство ремонтировать как можно реже, следует правильно рассчитать нагрузку. Это защитит оборудование от преждевременной поломки.

Рекомендуем ознакомиться со статьей про карбюратор к60в.

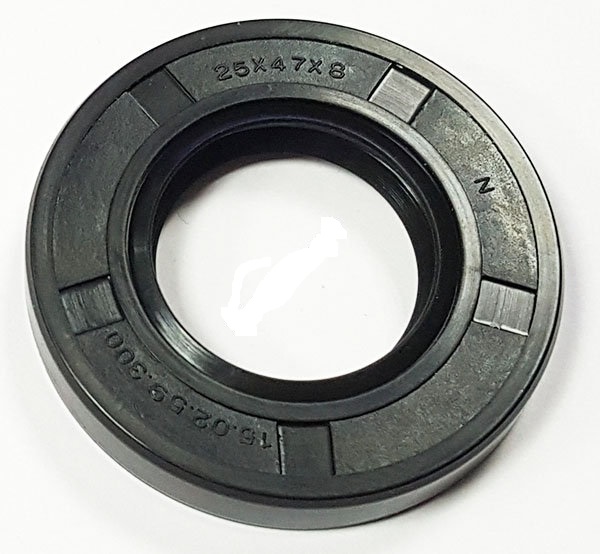

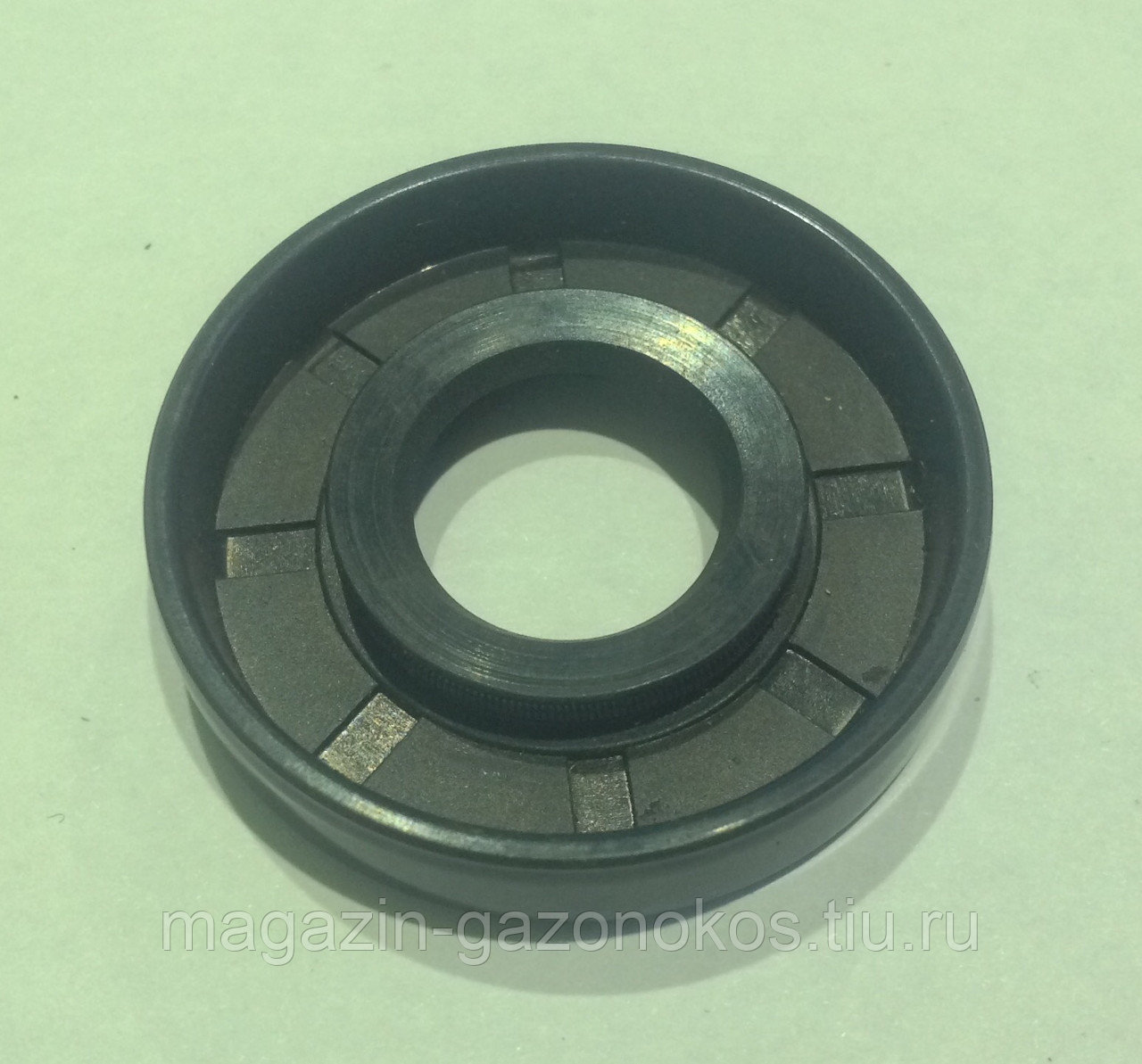

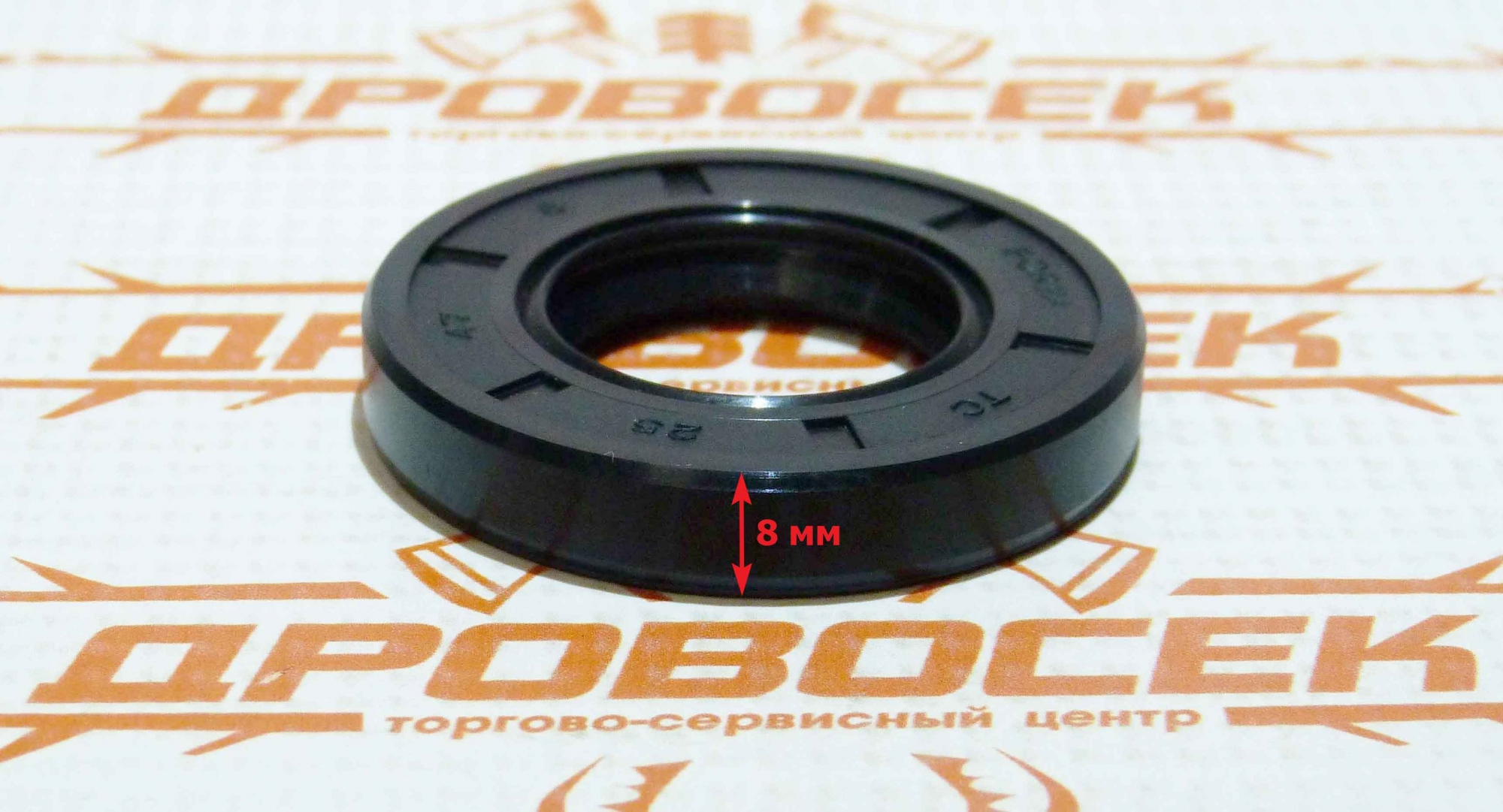

Как заменить сальники

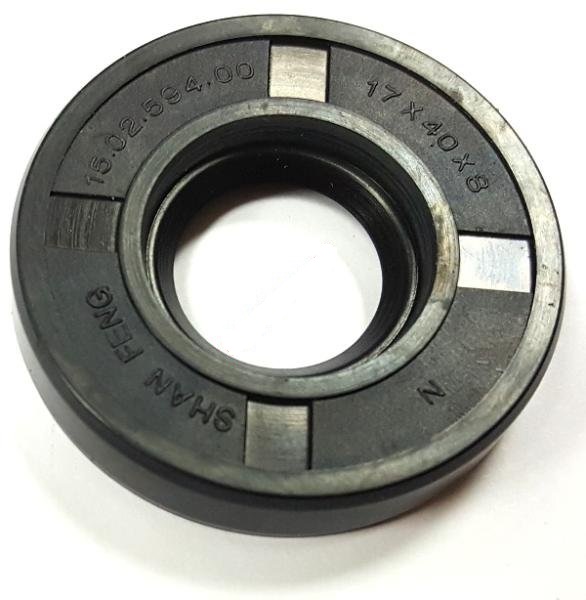

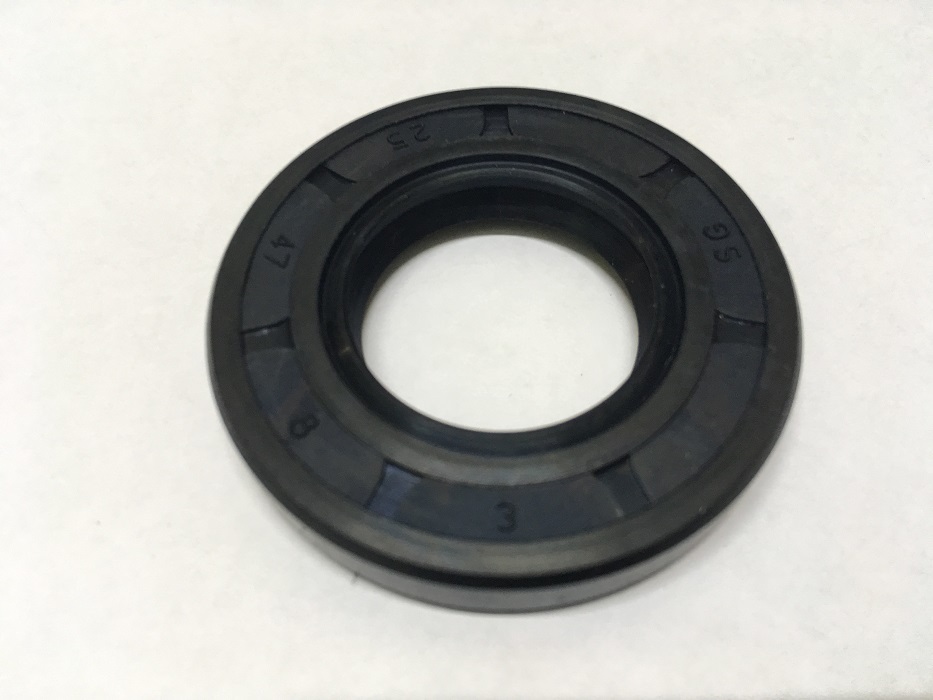

Основная поломка сальников заключается в том, что в них происходит утечка масла. В этом случае нужно срочно производить их замену. К тому же, такая деталь стоит совсем недорого. Ведь если масло с редуктора мотоблока вытечет полностью, то мотоблок просто заглохнет и будет неисправен. Как заменить сальники:

1. Нам нужно снять сначала фрезы из вала отбора мощности.
2. Очищаем ВОМ и крышки от потоков масла и грязи, мусора.
3. Снимаем крышку. Для этого откручиваем все крепящие болты, обстукиваем крышку и только после этого можем ее снять.
4. Производим замену сальника.
5. Насухо вытираем разъем.
6. Если нужно на разъем можно нанести герметик.
7. Прикрепляем крышку на место.

Устройство мотоблока

Все существующие мотоблоки Ока имеют следующее устройство:

• бензиновый двигатель;
• жесткую раму;
• регулируемые рулевые штанги с прорезиненными рукоятками;
• трансмиссию (цепной редуктор усиленного типа, передача клиноременного типа, КПП механическая, муфта сцепления, привод ВОМ);
• ходовую (колесный привод);
• бензобак;
• фильтры (масляный и воздушный);
• систему зажигания;
• стартер инерционный.

В комплект могут входить почвенные фрезы и сцепка.

В зависимости от модификации, мотоблоки “Ока” могут комплектоваться различными двигателями:

1. Мотоблок Ока МБ-1Д1(2, 3)М9 укомплектован карбюраторным двигателем Хонда (HONDA GX-200), производительностью 6,5 лошадиных сил.
2. Модели МБ-1Д1 (2, 3)М10 имеют бензиновую силовую установку Лифан (Lifan168 F-2A), мощностью 6,5 л. с.
3. Мотоблок МБ-1Д1 (2, 3) М15 был оборудован родным заводским мотором КАДВИ 168F-2A на 6.5 л. с.
4. Модификации МБ-1Д1 (2, 3) М13 и М14 получили силовую установку Robin Subaru EX17 или EX21, мощностью 6,0 и 7,0 л. с. соответственно.
5. Модели МБ-1Д1 (2, 3)М и МБ-1Д1 (2, 3)М1 оснащены двигателями ДМ-1М и ДМ-1М1, мощностью 8 л. с.

Общее для всех перечисленных силовых установок:

• один цилиндр;
• цикл на 4 такта;
• охлаждение воздушное принудительное;
• использование бензина марки АИ-92 или АИ-95.

Система зажигания электронная, куда входят: магнето, свечи зажигания, высоковольтный провод.

Заводить мотор необходимо правильно, согласно указанному в инструкции алгоритму. При несоблюдении определенных действий велик риск выхода из строя двигателя. Предлагаем посмотреть короткое видео о том, как завести мотоблок Ока:

Устройство редуктора

Мотоблочный редуктор передает крутящий момент от двигателя к колесному приводу. Его конструкция следующая:

Предлагаем изучить схему редуктора мотоблока Ока в разрезе:

Какой можно поставить редуктор на мотоблок Ока?

Лучше всего использовать цепной разборной редуктор, который состоит из разборного корпуса с болтовыми соединениями. В отличие от неразборного редуктора, такой механизм легко поддается ремонту и прослужит не один год. На более мощную технику может быть установлен шестеренчатый редуктор, червячный в мотоблоках практикуется редко.

Устройство и принцип работы карбюратора

Карбюраторы – газораспределяющие устройства, присущие бензиновым двигателям. Функция карбюратора заключается в следующем:

• регулирует количество поступающего бензина и воздуха;
• насыщает воздух бензиновыми парами.

Предлагаем ознакомиться со схемой карбюратора для Оки:

Мотоблок Крот

Изготовителем мотоблоков Крот является московский . Предприятие начало свою работу еще в 30-х годах прошлого столетия. Его специализацией был выпуск дизельных и поршневых моторов для военных самолетов. В 80-х годах завод расширил свой ассортимент, отдав предпочтение агротехнике для небольших хозяйств.

Мотоблок Крот

В 1983 году выпущен первый мотоблок Крот, модель которого получила название МК-1. Данная модель предназначалась для культивации почв, но навесное оборудование, расширяющее функционал мотоблока, еще отсутствовало. Впоследствии, производитель доработал свое изобретение и снабдил его функциональными насадками, при помощи которых уже можно было выполнять весь спектр сельскохозяйственных работ.

Модернизация зажигания

Что касается ремонта или модернизации зажигания на мотоблоке Крот, то в этом случае предлагаем обратиться к специалистам, поскольку данные неисправности нельзя назвать простыми. В них нужно не только хорошо ориентироваться в схемах, но и знать, как соединить все детали таким образом, чтобы зажигание было исправным.

Но все же, если вы разбираетесь в данной области, тогда смело можно преступить к модернизации зажигания своими руками. Прежде всего подготовьте все нужные запчасти для мотоблока, которые понадобятся для ремонта. Что нужно для такой доработки:

• Берем катушку зажигания, можно с автомобиля, с многократным запасом и в несколько раз мощней, чем предыдущая искра.
• Монтируем катушку зажигания на пластине рулевого управления на мотоблоке Крот.
• На место родной катушки устанавливаем вторую генераторную.
• Устанавливаем маховик с 4 магнитами. Причем каждая катушка генератора имеет свой диодный мост.

Всем владельцам мотоблоков стоит помнить о том, что придерживаясь всех условий по обслуживанию мотоблоков, вы сможете продлить жизнь своего агрегата. Тоже касается и своевременной постоянной диагностики оборудования, и регулярной замены масла. Проделывая такую работу, вы легко сможете обеспечить долгий срок эксплуатации мотоблока Крот. А в случае поломок найти запчасти и для навеса, и для мотоблока Крот (плуга, культиватора и т.д.) не составит никаких проблем.

Особенности ремонта червячных редукторов

Схема устройства на иллюстрации:

Такие типы конструкции применяются на маломощных мотокультиваторах компактного размера. Простота исполнения и невысокая стоимость делает этот редуктор популярным среди огородников. Однако не все так просто, как хотелось бы.

При увеличении нагрузки, место сочленения червяка и шестерни интенсивно изнашивается. Особенность конструкции не позволяет самостоятельно регулировать нагрузку, и зубья очень быстро приходят в негодность.

Сточенные или раскрошившиеся шестерни восстановлению не подлежат. Их необходимо менять.

Последовательность проведения ремонта

• Для начала проверьте все фильтры. Состояние воздушного можно оценить «на глазок». Если он покрыт пылью, соломой или птичьими перьями (а при работе на подсобном хозяйстве это не редкость) – замените его, и попробуйте снова запустить мотор. Топливный фильтр проверяют, пустив через него бензин в обратном направлении. Если вы увидели густую темную жижу – фильтр забит. Требуется замена.
• Затем разберите и промойте при помощи ацетона карбюратор. Оцените свободный ход дроссельной заслонки. Проверьте целостность и надежность крепления элементов топливопровода.
• Промойте чистым бензином топливный бак и кран подачи смеси.

Прежде чем начинать ремонт культиватора, особенно связанный с разборкой компонентов – сфотографируйте блоки и узлы в собранном виде. Это облегчит обратный монтаж.

После очистки карбюратора проверьте поступление топлива в цилиндр. Для этого нажмите на кнопку поплавковой камеры, из ее крышки должен показаться бензин. Убедившись в правильности сборки – попробуйте запустить двигатель. С большой долей вероятности неисправность будет устранена.

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки. Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

• SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
• Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
• API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
• Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
• ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
• ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

• показатель API – GL-5;
• степень вязкости – 85W90;
• температурный показатель потери текучести – -280C;
• температурный показатель вспышки – 2170C;
• длина упаковки – 270 мм;
• ширина упаковки – 130 мм;
• высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.

Шкив от мотоблока: предназначение и разновидности

Шкив для мотоблока – деталь, внешне похожая на маленькое колесико. Обычно устанавливается между валами. За счет ременной передачи создает между ними вращательные движения. Поэтому шкив мотоблока – основной механизм, которым можно изменить крутящий момент любого техсредства, будь то культиватор или пилорама.

Мотоблочные шкивы различаются по:

• материальному исполнению;
• размеру;
• количеству ручьев;
• типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

• нержавейки;
• дюрали;
• чугуна;
• алюминия.

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

• монолитными – диаметр до 10 см;
• дисковые – 4-8 см;
• снабженные спицами – 18-100 см в диаметре.

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

• цилиндрические;
• конические.

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

одноручейный шкив;

двухручейный;

трехручейный.

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

• ведущий;
• ведомый.

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.

Частые причины поломки системы зажигания

Нередко мотокультиватор Крот не удается завести из-за ряда других неисправностей, Все они связаны с системой зажигания агрегата. К поломкам относится:

• Отсутствие искры – это говорит о неисправности свечи и необходимости ее срочной замены. Нередко причиной этой неисправности служит нарушение зазора между катушкой зажигания и магнитным проводом;
• Еще одна часта поломка – нарушение соединения бензинового шланга. Потребуется тщательно осмотреть этот элемент и проверить его крепление с другими узлами культиватора;
• Следующая неисправность заключается в контакте проводом магнето и пластин махового колеса. От вас потребуется добиться зазора между этими элементами.

Специалисты настоятельно рекомендуют не тратить время и силы на восстановление старой свечи. Лучше всего сразу же сходить на автомобильный рынок или в магазин по продаже техники и купить новую деталь.

Ремонт кикстартера на мотоблоке

Наиболее частой причиной поломки ручного кика являются разогнувшиеся места креплений пружин. Иногда бывают случаи, когда нужно произвести замену шнура для стартера. Чтобы узнать истинную причину поломки кикстартера, нужно разобрать часть мотоблока.

Прежде чем приступить к ремонту, нужно обзавестись его схемой, на которую нужно опираться при разборке. Итак, приступаем:

• Снимаем блок кикстартера.
• Перед вами будет барабан, в центре которого есть шайба, ее нужно открутить.
• Далее изымаем другие крепежные элементы и тщательно проверяем все детали.

Какие могут быть поломки кикстартера:

• не работают язычки;
• порвался шнур;
• сорван зацеп в центре катушки;
• разогнулся какой-то из концов пружины.

В случае порванного шнура его нужно заменить новым. На концах кольцевой пружины есть 2 крючка. Если на одном из них такой отсутствует, нужно разогреть металл и загнуть его крючком. Также возможен вариант, когда пружинное кольцо можно заменить полностью.

Как сделать и правильно оборудовать заднюю скорость на мотоблоке Крот?

1. Берем шкив от Волги, к примеру.
2. Откручиваем гайку, ставим удлиненную гайку.
3. Удлиненной гайкой поджимается первичный шкив, который стоит штатный.
4. Потом в эту гайку вворачиваем болты, и таким образом прижимается второй шкив от Волги.
5. Прижимной ролик используем от натяжителя ремня ГРМ какой-то иномарки.
6. Крепим 2 пружинки и тросик.

Вот в принципе вся схема такой конструкции. Стоит отметить, что даже навесное оборудование по типу плуга не будет помехой задней скорости, и при любом навесе тяга будет отменной, будь ли это плуг или почвофреза.

Описание

Мотокультиватор “Крот” появился в начале 80-х годов прошлого века и сразу завоевал популярность среди сельских жителей и владельцев дач. Это и не удивительно, ведь с помощью этой агротехники стала возможной механизированная обработка почв, а также посадка, уход и уборка урожая.

Более чем за 30 лет своего существования, “Крот” был не раз модифицирован. Доводились до совершенства такие его части, как двигатель, коробка передач, рукоятки, фрезы, а также другое оборудование (в том числе и навесное). Пройдя нелегкий путь усовершенствований, мы получили уже не первоначальный мотокультиватор, имеющий некоторые ограничения в работе, а многофункциональное моторизированное устройство, с помощью которого без особого труда можно производить следующие полевые работы:

• вспашка почвы;
• нарезка грядок;
• посадка картофеля;
• окучка растений;
• прополка растений от сорняков;
• механизированная уборка картофеля;
• покос;
• орошение;
• транспортировка сыпучих и штучных грузов;
• уборка снега.

Для того, чтобы выполнить все перечисленные работы, необходимо обзавестись соответствующими орудиями труда. Более детально Вы можете узнать в статье о навесном оборудовании для мотокультиватора Крот на нашем сайте.

Каким бы мощным ни был ваш агрегат, как бы вы за ним не ухаживали, иногда он все же требует ремонта — двигатель не заводится, мотор греется или еще какая-либо неисправность… Чтобы знать как отремонтировать мотокультиватор, необходимо понимать его устройство.

Об устройстве и производителе

Основными элементами культиватора являются редуктор, рычаги, топливный бак, рама, мотор, опора, колесо, а также нож рабочего органа. Передача крутящего момента обеспечивается за счет редуктора, который вмонтирован в двигатель.

Ножи машины призваны срезать пласты почвы, легко их смешивать и измельчать. Управление устройством не требует усилий.

Культиватор Крот приобрел популярность среди огородников и садоводов благодаря тому, что он тщательно удаляет сорняки, смешивает с землей различные удобрения.

Яркими представителями такой же надежной и качественной техники являются культиваторы Тарпан, Патриот, Чемпион, Стриж, Техас и Викинг. Более подробно о работе культиватора Крот смотрите на видео:

Все это способствует интенсивному росту растений и получению больших урожаев.

Крот является моделью советского и российского культиватора, который начал выпускаться еще в 1983 году. Его производство было налажено Московским машиностроительным предприятием им. Чернышева.

Оно представляет собой ведущую компанию оборонно-промышленного комплекса, в котором работают лучшие специалисты страны. Теперь производство культиватора Крот налажено и в городе Омск.

Сегодня комплекс включает в себя несколько производств:

• литейное;
• гальваническое;
• кузнечное;
• маханосборочное;
• сварочное.

Используемая в компании система контроля качества имеет Сертификат соответствия «НО «СОЮЗСЕРТ».

Главными особенностями мотокультиватора Крот всегда были повышенный ресурс двигателя и надежность работы.

Обслуживание

Поддерживать технику в максимально функциональном состоянии помогает своевременное обслуживание. Для устранения поломок культиватора Крот поможет инструкция.

Процедура обслуживания агрегата:

• чистка головки цилиндра. Деталь моется и сушится;
• с цилиндра удаляется нагар;
• каналы, а также глушитель и карбюратор чистятся при помощи топлива;

Карбюратор

• замену манжета картера следует осуществлять после полной разборки редуктора;
• тряпочкой, смоченной в бензине, устраняется нагар с глушителя.

Выполнение этих процедур позволит сохранить агрегат в рабочем состоянии долгие годы.

Технические особенности на разных работах

Каждый из выполняемых мотокультиватором видов работ имеет свои технические особенности в подготовке и навеске соответствующих навесных орудий, технологии выполнения:

• Фрезерование, рыхление, прополка – при данном виде работ фреза устанавливается на вал редуктора, с помощью сошника устанавливается глубина рыхления. После запуска двигателя агрегат заглубляется и плавными толчками вперед начинает движение по обрабатываемому участку.
• Посадка картофеля, окучивание – с вала редуктора снимается фреза, и устанавливаются металлические колеса с грунтозацепами. Задние опорные колеса снимают, и устанавливают на культиватор однокорпусной окучник. При посадке нарезают борозду, вручную укладывают в нее семянку картофеля, после чего при помощи того же окучника засыпают высаженный таким способом ряд. При окучивании вместо колес с грунтозацепами на вал редуктора устанавливают защитные колеса. Формирование гребня происходит при движении окучника между двумя рядами культуры.
• Уборка картофеля – с мотокультиватора снимают фрезу и опорные колеса, устанавливают металлические колеса с грунтозацепами и веерную картофелекопалку. Выкапывают картофель, при помощи такого навесного оборудования направляя его ровно по центру рядка. При этом корпус картофелекопалки поднимает клубни, которые, попадая на веер из прутьев, освобождаются от земли и, падая с них, остаются лежать на почве.
• Кошение трав – для покоса передняя фреза снимается, на ее место устанавливаются обрезиненные железные колеса. Сегментная мотокосилка соединяется с передней частью рамы мотокультиватора; привод ее осуществляется при помощи ремня, устанавливаемого на шкивы агрегата и двигателя мотокультиватора.
• Перекачка воды – насосная станция устанавливается спереди мотокультиватора. Привод насоса, как и косилки, осуществляется при помощи клино-ременной передачи. Для откачки воды на соответствующие патрубки насосной станции одевают заборный рукав с фильтром и нагнетающий шланг (опускают в емкость).
• Перевозка грузов – на вал редуктора устанавливают обрезиненные металлические или пневматические колеса, опорные колеса и сошник снимают, на место последнего устанавливают сцепное устройство, к которому при помощи пальца цепляют тележку с кузовом. В тележке перевозят сыпучие и другие грузы весом не более 200 кг.

Важно! При копке картофеля с транспортерной картофелекапалкой и кошении высокой травы для того, чтобы увеличить тяговое усилие и производительность агрегата, на него устанавливают заводской или самодельный ходоуменьшитель
