Заклепочник для цепей бензопил

Заточка зубьев

Не стоит предполагать, что бензопила Макита будет качественно работать очень долгое время. Дерево, даже самое мягкое, является очень крепким материалом, который вызывает постепенное стирание режущих элементов. Через некоторый период, который зависит от режима работы электропилы и породы древесины, цепь обязательно затупится
, а значит необходимо будет ее точить. Если зубья затачиваются не вовремя, то они могут потерять форму, и будет необходим не ремонт, а замена режущего элемента.

Вручную

Большинство специалистов затачивают цепи бензопил Макита своими руками. Когда возникают первые признаки затупления звеньев, они при помощи напильника подправляют угол режущей поверхности. Но совершенно любой инструмент для этой цели не подходит. Необходимо приобрести специализированный набор, который состоит из таких приспособлений:

• плоского напильника для качественной коррекции ограничителя глубины звена;
• круглого напильника со специальными линиями для ориентира;
• калибра;
• оправки для точного определения угла заточки.

Для качественной заточки цепь нужно оставить на шине
, которую необходимо зажать в тисках. Используемый напильник должен соответствовать заводскому диаметру пильных зубьев.

Если применяется круглый напильник, то нужно следить, чтобы он совсем немного выступал над звеньями. Самый первый зуб стоит специально пометить, чтобы не начать точить его второй раз. Все движения должны быть очень точными, сильными и лишь в одну сторону.

После заточки десятка зубьев необходимо тщательно обработать установленный ограничитель, который может потерять свою форму. Специальный калибр прижимается к кромке, лицевой стороной к установленному ограничителю. В случаях если ограничитель сильно выступает за пределы калибра, то его нужно подправить небольшим напильником. Используемый инструмент необходимо держать перпендикулярно шине
. Чтобы узнать качество выполненной работы, стоит осуществить несколько пробных резов..

На специальном станке

Всегда использовать напильник для правки режущей кромки категорически запрещается, потому что неравномерное стачивание приведет к довольно быстрому износу цепи. Выпускаемые аппараты для заточки пильных зубьев можно разделить на электрические и ручные. Последние приспособления имеют простое строение, а внешне похожи на электрический лобзик. Для того чтобы быстро заточить цепь ручным станком, нужно хорошо закрепить в тисках шину, а потом обрабатывать все зубья поочередно. Маленький вес, компактность и легкость перевозки позволяют довольно просто транспортировать станок на любое расстояние, когда возникнет необходимость в этом.

При использовании электрического станка необходимо наличие электрического тока. Другими словами, нельзя делать заточку пильных зубьев далеко от источника питания. Однако качество заточки будет очень высокое. Кроме того, электрические станки обладают такими полезными функциями:

Как верно установить цепь на электрическую пилу

Как часто надо затачивать цепь на бензопиле?

На данный момент «ТМК Инструмент» — один из крупнейших поставщиков инструментов и оборудования в России.

Бензопила – один из самых травмоопасных садовых инструментов. Причина множества бед – нежелание владельцев изучить инструкцию и излишняя самоуверенность.

Перед началом работы проверьте устройство на готовность. Для начала оценивают степень натяжение цепи устройства – необходимо потянуть цепь за верхние звенья усилием примерно 2-3кг (нужно, что бы хвостовик цепи при этом не вытягивался из паза шины целиком, а выходил лишь на несколько мм).

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание.

Дисциплины, в которых соревнуются лесорубы, базируются на операциях, выполняемых любым вальщиком каждый день, поэтому соревнований типа «метание пилы на дальность» вы здесь не увидите. Все связано с реальными технологиями заготовки леса.

Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции.

Дисциплины, в которых соревнуются лесорубы, базируются на операциях, выполняемых любым вальщиком каждый день, поэтому соревнований типа «метание пилы на дальность» вы здесь не увидите. Все связано с реальными технологиями заготовки леса.

С применением такой цепи производительность значительно увеличивается, но и с тем увеличивается и вибрация. Такие цепи применяются для работ на промышленных лесоповалах.

Существует много рассказов о кладах, которые были спрятаны во время войны. И подобная история произошла с чехом по имени Руди Шлаттнер, который вернулся спустя годы в свой родной дом, чтобы найти семейные сокровища, спрятанные его отцом перед эвакуацией.

Чем меньший шаг у пильной цепи, тем у нее меньшая вибрация, но с этим уменьшается и производительность — это необходимо учитывать при покупке в магазине.

Чукотская свадьба издревле проходила в несколько этапов или обрядов. В первую очередь ритуал проходил в яранге жениха. Женщину и мужчину обмазывали кровью жертвенного оленя, выводя знаки, которые символизировали охрану семьи. После брачующиеся приносили жертвоприношения огню, закату и рассвету, а также \»кормили\» домашних охранителей.

Запуск производить на расстоянии не менее 3 метров от места заправки топливом, а также не в закрытых помещениях.

Как укоротить цепь бензопилы своими руками?

Многие новички не всегда знают, что делать если растянулась цепь на бензопиле. Решить проблему поможет укорачивание гарнитуры на одно или несколько звеньев.

Чтобы расклепать цепь потребуются следующие инструменты:

• тиски;
• молоток;
• наковальня;
• наждачная бумага;
• болгарка и алмазная шлифовальная насадка в форме круга;
• тонкий бюродок.

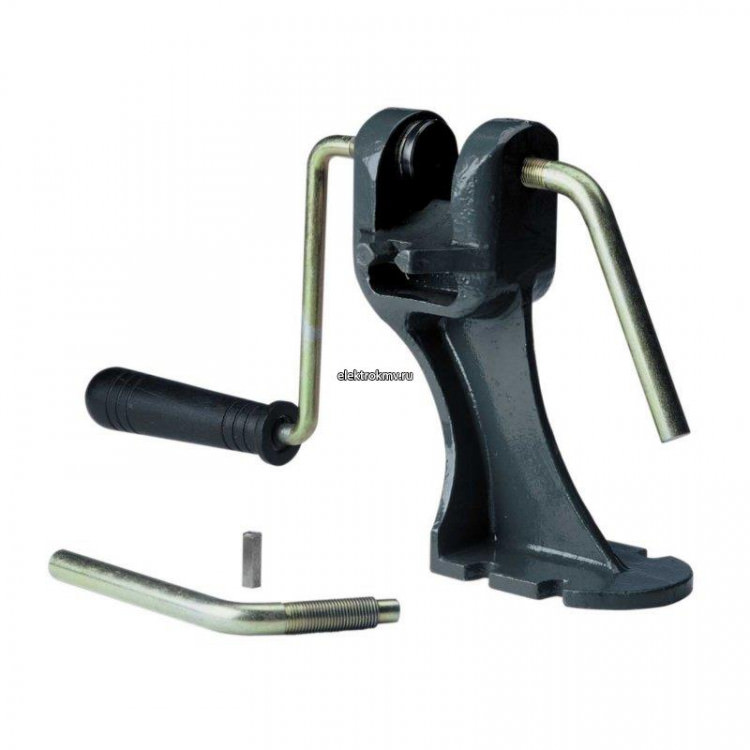

Переклепать цепь также можно приспособлением, получившим название пробойник.

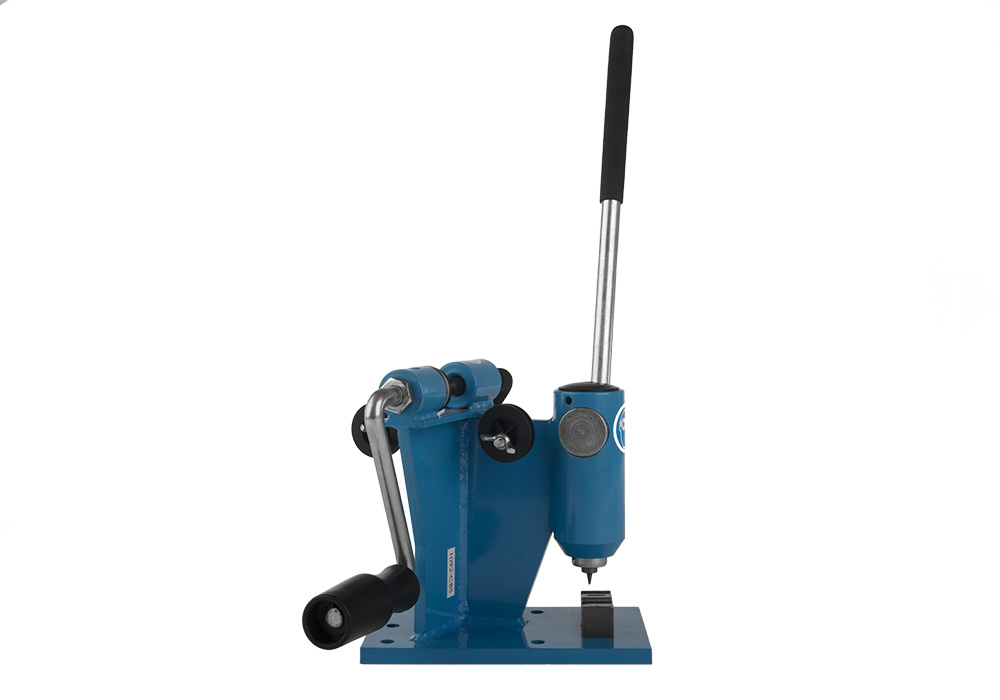

Существует несколько видов таких станков:

• пробойник для цепных заклепок – этот инструмент используется исключительно для снятия лишних заклепок. Для этого пробойник оборудован наковальней с пазами для монтажа. Чтобы снять заклепки, в комплектации пробойника предусмотрено несколько пар сменных наконечников;

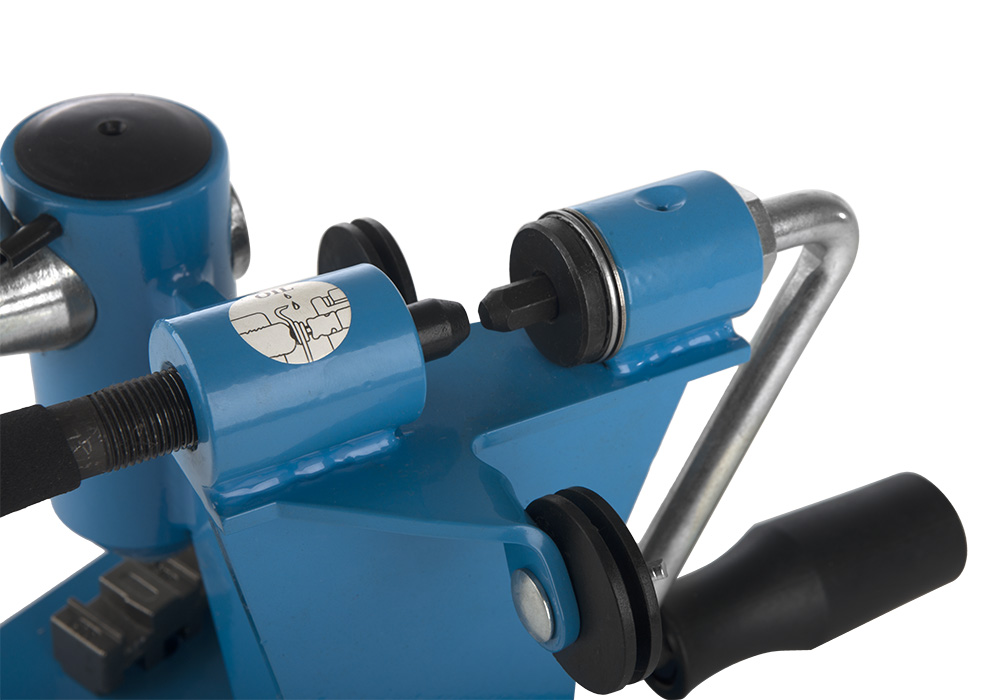

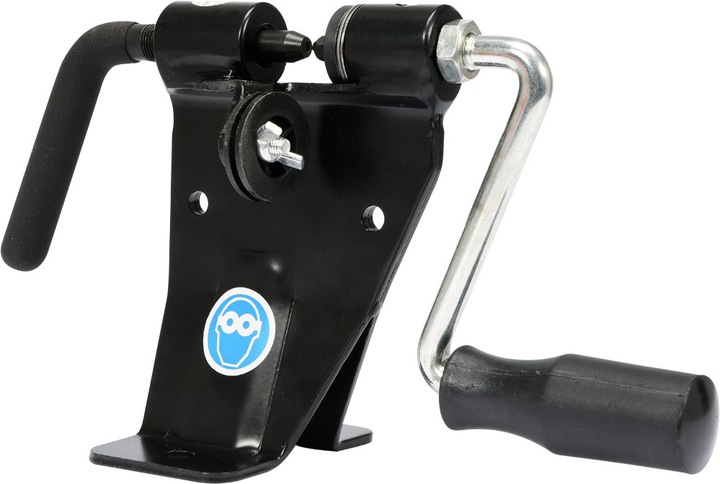

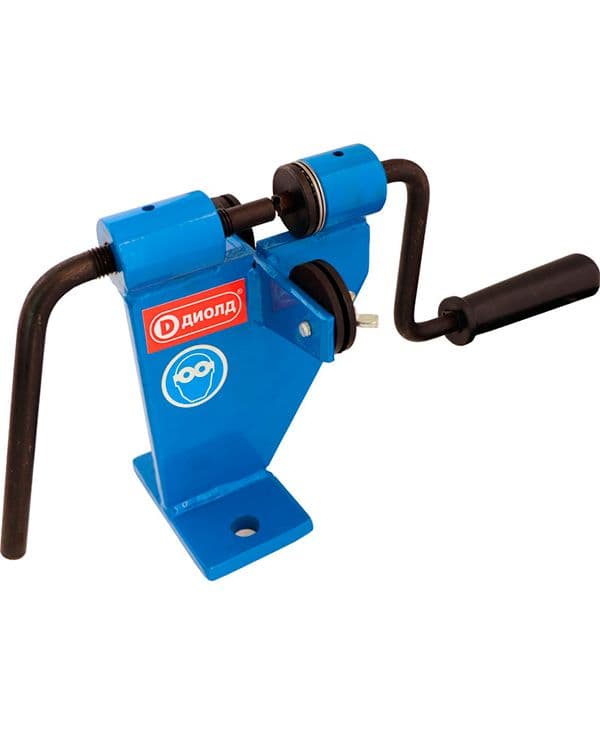

• заклепочно-обкатный станок – после снятия лишнего звена, потребуется установить новое и заново заклепать гарнитуру. В этих целях используется заклепочно-обкатный станок. Этот заклепочник для цепей оборудован электрическим мотором, который выделяется высоким крутящим моментом. При работе со станком глубина пропила может составлять от 1,1 до 2 мм. В комплекте поставки заклепочника поставляются разные твердосплавные наковальни и вставки, которые при работе оборудования вращаются на разных скоростях.

Если у владельца пилы нет возможности приобрести станки, то можно укоротить цепь на бензопиле при помощи подручных инструментов.

Ремонт выглядит следующим образом:

1. Сначала растянувшееся звено потребуется аккуратно сточить наждачной бумагой. При этом нужно стараться не повредить соседние звенья;
2. Далее поврежденное звено потребуется сточить болгаркой
3. После этого остатки элемента нужно вывернуть. При этом направляющие цепи нужно зажать тисками. Это даст возможность аккуратно срубить заклепки, которые располагаются на штатном соединительном звене.

После расклепывания гарнитуру нужно расположить между пластиками соединительного звена бородок, и резко ударить по нему молотком. После этого пластинки должны отсоединиться от заводской заклепки. Перед тем, как заклепать цепь бензопилы, нужно купить ремонтное звено. При его выборе потребуется учесть вид гарнитуры, шаг и ее профиль. Чтобы правильно заклепать элемент, его потребуется расположить на наковальне. При этом открытая его часть должна быть направлена вверх. Затем на заклепки нужно надеть верхнюю пластину, и не сильно простучать ее молотком. Далее можно начать расплющивание заводских заклепок.

В домашних условиях это выполняется в таком порядке:

1. Цепь нужно положить на наковальню, а бородок наставить на заклепку гарнитуры;
2. После этого потребуется резко ударить по деталям молотком. То же самое нужно сделать со второй заклепкой;
3. В конце потребуется убедиться, что звено гарнитуры свободно передвигается при вращении цепи.

Если укорачивание цепи своими руками было выполнено неправильно, в результате чего ремонтное звено не передвигается, то использовать такую гарнитуру для распиливания нельзя. При работе она может разорваться и нанести серьезную травму оператору.

Как заклепать

Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.

Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.

Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.

На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.

Рассмотрим, что может случиться, если склепать не правильно.

Ремонт и обслуживания цепей от бензопил

Отремонтировать эту конструктивную часть бензоинструмента обычно не очень сложно. Ее особенности, как и требования к уходу изложены в руководстве пользователя к самой пиле

Важно:

• придерживаться эксплуатационных правил;
• периодически следить за степенью натяжения цепи;
• затачивать режущие кромки.

Последнее обстоятельство можно опустить благодаря тому, что отдельная часть новых моделей самозатачивающаяся.

Вместе с оригинальными запчастями ремонт режущих цепей давно перестал быть проблемой. И не имеет значения, замена ведущего ролика или звездочки планирует выполняться.

Сказать о том, какая цепь для бензопилы лучше, однозначно не получится. Ведь ассортимент цепей, как и требования, которые выдвигаются покупателями постоянно меняются.

Большой спрос имеют алмазные и победитовые цепи для бензопилы, которые делают высококачественный рез не только по дереву, но и по бетону, по газобетону, кирпичу и прочим материальным конструкциям. Не смотря на высокую цену и достаточно сложный цикл обслуживания твердосплавные цепи все чаще становятся выбором профессионалов. Ведь цепь с победитовыми напайками не боится никаких загрязнений и легко перережет металлические части – гвозди, стружку, нередко попадающиеся на пути реза

Решаясь купить новую цепь, понимать нужно одно – большая цена не всегда гарантия качества. К тому же именно такие полотна чаще всего и подделывают. Поэтому приобретение оригинальной гарнитуры лучше производить непосредственно в магазине, проверив сопутствующую к изделию документацию и наличие гарантийного талона.

Досталась как-то новая цепь «Орегон» на Хускварну-140. Дело хорошее, решил я, и убрал ее до лучших времен. А когда пришло время сменить старую, оказалось, что цепь не встает на бензопилу, хотя по всем показателям соответствовала предыдущей. По тому же случаю, что и цепь, тогда мне досталась и новая шина 16”. С этой шиной и цепью я рванул в магазин, в надежде с помощью опытных продавцов разобраться, что к чему…

Разобрались. Оказалось, что на руках была укороченная цепь для бензопилы.

В новой цепи 55 зубьев, тогда как в старой – 56. И ее длины не хватает, чтобы быть накинутой на звездочку шины. Продавец поведал, что под такие цепи есть своя разновидность шин и, естественно, их сейчас в продаже нет. На вопрос – что же делать, предложил старую шину под новую цепь адаптировать самостоятельно. Т.е. требуется небольшая доработка шины бензопилы. Там делов-то на 5 минут – немного срезать задник, чтобы шина, не упираясь в звездочку, откатилась назад на расстояние, достаточное для того, чтобы одеть укороченную цепь.

В первый же погожий день собираю в одном месте себя любимого, пилу и болгарку

При помощи универсального ключа, идущего с пилой в комплекте, снимаю крышку, чтобы приладить новую цепь к старой шине, и понимаю, что просто подрезать хвост будет недостаточно.

На фотографиях хорошо видно, что длины продольного паза на шине с укороченной цепью тоже не хватает, а, значит, ее придется удлинять. Красным маркером я обозначил, что нужно будет убрать на шине.

В принципе, действительно, времени ушло немногим более пяти минут, и то потому что после болгарки я решил немного пригладить кромку напильником

Уже предвкушая возросшую до небес производительность пилы с новой цепью, ставлю все на место. Не скажу, что легко, но шина становится, а цепь одевается и свободно прокручивается. А вот при попытке поставить на место крышку, натыкаюсь еще на один «нежданчик» — даже уведенный в крайнее левое положение палец натяжителя цепи не дотягивается до своего паза в шине.

Что-ж, значит следует отверстие сделать новое, чуть поближе. Как учили – сперва сверлом малого диаметра, потом диаметр побольше, обороты малые, дабы не перегреть сверло…

Отверстие получилось аккуратное и, что не менее удивительно – даже в нужном месте. Тем более, запас хода имеется.

В общем, собрал я пилу, убедился, что все, что должно двигаться… двигается, причем без помех и трения, долил цепного масла, топливной смеси и запустил свою Хускварну. Ничего необычного не произошло – пила легко завелась и так же легко (40,9 см?, да с новой цепочкой) впилась в предложенный ей ствол.

Отлично, можно и по дрова.

7,639 просмотров всего, 1 просмотров сегодня

Как правильно натянуть цепь на бензопиле?

Это еще один из вопросов, волнующих пользователей бензиновых пил любого класса мощности. В этом аспекте важна не только сама процедура натяжки, но и ее верная диагностика.

Для этого необходимо взяться за верхнюю часть зуба и устремить ее вверх. При нормальном натяжении третья часть хвоста зубца должна быть в пазу самой направляющей. В случаях, если имеет место большая величина – прямой сигнал о перезатянутой цепи, а если меньшая – о провисающей цепи.

Кроме этого, цепь должна свободно перемещаться по самой направляющей.

Отклонение от нормы свидетельствует о необходимости подтянуть или ослабить, т.е. отрегулировать цепь. При провисании просто распускается натяжитель, который может иметь вид обычной гайки, держащей направляющую шины. С использованием регулировочного винта шина подается вперед, принимая то или иное натяжение. Пильный элемент должен постоянно проворачиваться руками, что достичь требуемой плавности его перемещения. В конце регулировочного акта просто затягиваются фиксаторы и можно начинать использование прибора.

Проделанные действия можно считать правильными, если при вращении цепи есть инерция, ход плавный и четкий.

Натяжка цепи на бензопиле зачастую встречается и безинструментальная, что является привилегий высокотехнологичных модификаций нынешних бензопил, где смена цепи или направляющей не требуют дополнительных инструментов и производятся за минуты.

Особенности домашнего ремонта

Многие опытные пользователи предпочитают ремонтировать цепи своими руками. Успех выполненной работы определяется наличием специальных навыков и инструмента, знанием конструкционных особенностей моделей разного назначения.

В частности, не создает трудностей демонтаж и сборка износостойких аналогов. Твердосплавный состав наносится только на режущие кромки пильных звеньев. Что касается соединительных элементов и заклепок, то для их производства применяется стандартный металл.

С большим или меньшим успехом заклепать цепь бензопилы можно в домашних, а при наличии нужного инструмента, даже полевых условиях

Следует иметь в виду, что во время последующей эксплуатации самостоятельно восстановленной гарнитуры следует соблюдать особую осторожность. При первом удобном случае, желательно отремонтированное соединение в стационаре

Какие бывают цепи для бензопил – виды и особенности

Сегодня в продаже существует широкий выбор цепей, которые принято различать по ряду критериев. В зависимости от направления распиловки цепи делятся на такие виды:

• Продольные – использование такие пильных элементов при работе увеличивает производительность бензопилы;
• Поперечные – применение цепей этого вида позволяет сгладить «агрессивность» пилы, что существенно снижает вибрацию на ее рукоятку и нагрузку на мотор инструмента.

Помимо этого пильные цепи делятся между собой по такому параметру, как шаг цепи бензопилы – это дистанция между тремя соединенными между собой звеньями, разделенная на 2. В зависимости от этого значение в продаже можно найти цепи с такими маркировками:

• ¼ “ или 0,25 – цепи с таким шагом устанавливаются на одноручные бензопилы, которые не обладают высокой мощностью, однако применяются в целях точной распиловки древесины и для работы в труднодоступных местах;
• 3/8 “ или 0,325 – эти пильные элементы используются чаще всего. Более 80 % производимых на сегодня бензопил комплектуются именно такими цепями;
• ¾ дюйма или 0,404 – это довольно крупные цепи, которые монтируются на профессиональные бензопилы для работы по газобетону и другим твердым материалам.

Следует помнить, что чем больше шаг цепи, тем выше ее производительность. При этом нужно учесть, что с повышением шага увеличивается ширина распила, поэтому с целью преодоления сопротивления древесины потребуется большой и мощный инструмент. Следующий критерий, по которому делятся пильные элементы – это толщина хвостовика. Данный параметр должен совпадать с величиной паза шины бензопилы. Это условие позволит увеличить надежность фиксации цепи на шине и снизить риск соскальзывания пильного элемента при работе с инструментом. По этому параметру цепи делятся на такие виды:

• С толщиной хвостовика 1,1 мм – цепи этого типоразмера применяются для оснащения бытовых мини-пил;
• С толщиной хвостовика 1,3 мм – этими цепями комплектуются полупрофессиональные бензопилы;
• С толщиной хвостовика 1,5 мм – цепи с таким типоразмером используются для оборудования мощных бытовых бензопилы;
• С толщиной хвостовика 1,6–2 мм – применяются исключительно для монтажа на профессиональные и промышленные бензопилы для работы по бетону.

Еще несколько важных параметров, которые используются для классификации бензопил – это высота профиля пильного элемента и глубина его резки. По высоте профиля бензопилы делятся на такие виды:

• Низкопрофильные – увеличивают площадь опоры режущего звена, что, при необходимости, позволяет получить тонкую стружку. Цепи этого вида считаются наиболее безопасными для оператора;
• Высокопрофильные – такие цепи существенно увеличивают производительность бензопилы, однако являются более опасными для оператора.

Глубина резки – это размер зазора между ограничителем пропила и верхним краем резца. Самыми востребованными на рынке являются цепи с такой глубиной резки:

• 0,025 “ – применяются для оснащения небольших бытовых бензопил;
• 0,03 “ – используются преимущественно для работы с полупрофессиональными инструментами;
• 0,07 “ – цепи с такой глубиной резки применяются преимущественно с целью оснащения бензопил для валки леса.

Именно от глубины резки во многом зависит производительность бензопилы. Но не нужно забывать, что чем больше этот параметр, тем сильнее будет вибрировать бензопила.

Как наточить режущую оснастку при помощи болгарки и шуруповерта

В сети имеются ролики, где показан процесс заточки бензопильных цепей при помощи такого инструмента, как углошлифовальная машинка или по-простому болгарка. Принцип процедуры аналогичен с действиями при использовании станка. Однако сложность его лишь в том, что мастеру необходимо самостоятельно выбирать угол заточки, и при этом контролировать инструмент, удерживая его в руках. Сделать это достаточно сложно, и еще труднее, выполнить процедуру с получением качественного угла заточки. Именно поэтому прибегать к реализации процесса таким способом не рекомендуется, ведь недостатков у него достаточно много:

• сложность — что связано с удержанием инструмента в руках и одновременным контролем угла заточки;
• высокая вероятность испортить оснастку, так как при неправильно заточенных зубьях, цепь будет резать с меньшей эффективностью, или вовсе не будет пилить;
• увеличение скорости затупления зубьев — диск на заточном станке вращается с меньшей скоростью, чем круг на болгарке. При непродолжительном контакте с кромкой, металл успевает значительно нагреваться до высоких температур, что приводит к его закалке и отпуску, и поэтому не исключается вероятность того, что заточенная в таких условиях цепь, будет быстрее затупляться (это приведет к ускоренному ее износу).

Использование болгарки для восстановления качества заточки зубьев — это далеко не самый лучший вариант. И прибегать к его реализации не рекомендуется вовсе. Как это делают мастера в домашних условиях, можно посмотреть на видео.

Как альтернатива использованию болгарки для заточки бензопильной оснастки, применяется шуруповерт.. Принцип его реализации заключается в выполнении следующих действий:

1. В патроне инструмента (шуруповерта) зажать круглый напильник.
2. Выполнять движения напильником, как в случае с ручным способом, только дополнительно осуществлять его вращение от шуруповерта.
3. Проводить вращающийся напильник несколько раз, увеличивая силу прижатия при движении от себя, и ослабляя, возвращая его в исходное положение.

Такой способ нельзя назвать эффективным, так как и речи не может быть о соблюдении угла заточки. У него есть только одно преимущество — на реализацию затрачивается вдвое меньше времени. Он подходит при необходимости быстрого выполнения процедуры. Ниже на видео показано, как производится заточка цепи на бензопиле при помощи шуруповерта.

На основании представленных инструкций каждый пильщик может сделать для себя соответствующие выводы о рациональности каждого способа. Опираясь на описание, вы всегда можете поддерживать состояние вашего инструмента в должном состоянии.

Внешние и внутренние факторы ускоренного износа

Причиной того, что интенсивно растягивается цепь на бензопиле, может быть неправильный выбор цепного масла или замена рекомендованного материала масляным суррогатом, неисправность системы смазки или неточная регулировка маслонасоса с изменяемой производительностью.

Заправка системы смазки некондиционным по плотности и вязкости материалом отрицательно сказывается на смазке и эффективности охлаждения рабочих поверхностей, производительности насоса, подающего цепное масло в пильную гарнитуру.

Может создать немало проблем заправка летнего масла при эксплуатации бензопилы при низкой температуре воздуха от -10°С. В результате недосмотра возможна поломка привода маслонасоса, снижение его производительности до уровня масляного голодания.
