Водяной уровень. Как пользоваться?

Описание гидроуровня

Гидроуровень. Применение приспособления настолько же простое, как и само его устройство. Водой комнатной температуры наполняют шланг. Путем соизмерения жидкости в двух резервуарах проверяют точность работы аппарата. Для точной отметки требуемой высоты на объекте, одну колбу следует держать на месте, а вторую перемещать по пространству. Когда сравнивается уровень жидкости, делают контрольные отметки.

Лазерный уровень способен обеспечить луч до ста метров, но такой прибор стоит не одну тысячу долларов. При крупном строительстве актуально его применение.

Пузырьковый уровень – это прямой конус в пятнадцать-двести сантиметров с колбами с водой. Данный прибор используют для того чтобы определить отклонения в вертикальных и горизонтальных плоскостях. Угол наклона приспособления относительно поверхности земли определяется по положению пузырька.

Трубный уровень – обладает небольшим размером, но имеет аналогичный принцип работы. Он оснащен специальными креплениями для удобства.

В отличие от всех описанных приборов, гидроуровень дает возможность работать на большом расстоянии с неровными поверхностями.

Еще существует гидроуровень электронный – он преобразовывает угловую скорость и наклон в электрический сигнал.

Как пользоваться

Перед началом работы с ватерпасом следует учитывать некоторые рекомендации:

• На точность показаний может повлиять обилие пузырьков воды в шланге, которые искажают результаты разметки. Поэтому рекомендуется использовать только чистую, отстоявшуюся жидкость.
• Оба конца гидроуровня устанавливают рядом, при этом вода должна находиться в них на одинаковой отметке. Если отметки разные, значит в шланге остался воздух или где-то он перекручен. По этой причине старый шланг не обеспечивает точные показания.
• Во время работы нельзя перегибать или наступать на трубку.
• Для расчета оптимальной длины шланга необходимо учитывать, что ватерпас должен вертикально опускаться по стене и свободно ложиться на пол. Во время разметки он не должен сильно натягиваться.
• После работы с инструментом всегда нужно сливать воду. Чтобы жидкость длительное время сохраняла прозрачность, иногда туда добавляют немного спирта.

Работа с инструментом простая, но требует аккуратности, и осуществляется следующим образом:

• На высоте около двух метров размещают емкость с водой, куда опускают один конец ватерпаса. Второй конец должен находиться на полу в другой емкости.
• Через шланг пропускают воду так, чтобы она свободно перемещалась внутри него. Когда он полностью заполнится жидкостью, один конец (тот, который находится внизу) нужно зажать пальцем, затем вынуть тот, который размещен в емкости на высоте, также зажать его. После этого соединяют обе части трубки, при этом уровни воды должны быть одинаковыми.

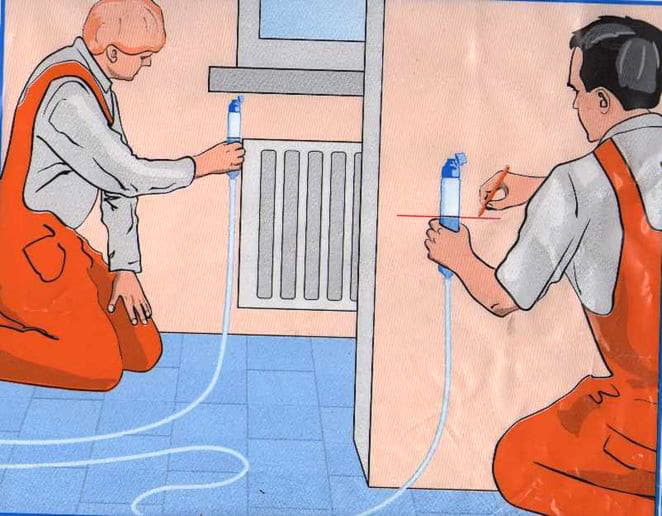

• На одной из стен на высоте 1,5 метра наносят исходную точку разметки – четкую горизонтальную линию.
• К данной отметке прикладывают один конец гидроуровня, закрепляют на скотч, если измерение производится без напарника.
• Другой конец ватерпаса переносят ко второй стене и прикладывают на той же высоте, что и в первый раз – на уровне 1,5 метра. Высота второго конца инструмента регулируется таким образом, чтобы уровень жидкости в первой колбе совпадал с нанесенной на стену отметкой.
• Вторая отметка, полученная с помощью второй колбы, дает искомую высоту. Аналогичным образом можно наносить промежуточные точки, чтобы затем соединить в сплошную линию.

По окончании процедуры от линии разметки нужно отмерить нужное расстояние, нанести еще одну по периметру помещения, отметив идеальный уровень напольного покрытия.

Чтобы наполнить трубку водой, можно воспользоваться обычной воронкой. Из-под крана использовать воду не рекомендуется из-за пузырьков воздуха в струе и сложности регулирования потока.

Секреты использования

Принцип использования всех водяных уровней заключается в одном —  необходимо плотно прислонить инструмент ребрами корпуса или капсул к исходной плоскости, подождать успокоения колебаний жидкости, оценить результат. В случае с простейшим видом прибора, вода должна находиться на одинаковых отметках в обеих капсулах. В пузырьковых – пузырек встает ровно по центру при нахождении идеальной горизонтали/вертикали.

Существуют рекомендации от профессионалов, способные сильно упростить процесс:

• Проводить проверку в нескольких местах плоскости. Особенно если дело касается дверей, окон, углов и переноса точек.
• Работать вдвоем с большой длиной. Фиксировать в одиночку бывает сложно. Можно закрепить на подвес, магнит, но в их отсутствие пригодится вторая пара рук и глаз. Озвучивание измерений с другого конца также избавить от беготни между точками.
• Делать отметки. Отмечать маркером или карандашом нужный показатель с одной стороны, зафиксировать любым образом. Затем по уровню жидкости подгонять вторую сторону, отметить ее, прочертить соединяющую прямую линию. Далее высоту положения будет изменить уже проще, благодаря контрольным точкам.
• Начинать с уровня глаз. На высоте не более 1,5 м удобнее подогнать параметры.
• Подкрашивать воду. Простейший уровень можно усовершенствовать, изменив цвет воды любым пищевым красителем. Более яркие точки демонстрируют шкалу максимально наглядно.
• Правильно набирать воду. Опять же касается простейших гидроуровней. Налить из крана жидкость гораздо быстрее, но так не получится избежать пузырьков. Предпочтителен набор из ведра. Понадобится снять капсулы с концов, опустить один в воду, а второй держать вне емкости ближе к полу. Первую воду проливают сплошной струей. Затем закрывают свободный конец трубки, вынимают из ведра второй и также закрывают. В процессе вынимания необходимо заткнуть пальцем отверстие, чтобы не попал воздух.

Крайне рекомендуется правильно хранить гидроуровни. Избегать контакта с деформирующими соседями, переохлаждения и перегрева, наматывать трубки на какую-либо основу (например, шлифованный деревянный брусок, валик).

Ответственный выбор и корректное использование водяного измерительного прибора позволит делать качественные отметки высоты, ширины, выравнивать поверхности всех типов и проводить множество манипуляций во время разнообразных ремонтов. Правильный уровень станет отличным помощником мастеру любого опыта.

• Лазерный уровень: как выбрать подходящий нивелир, рейтинг популярных моделей от любительских до профессиональных, их плюсы и минусы
• Как выбрать лучший цифровой угломер: принцип работы, основные критерии подбора, ТОП популярности и обзор 7 самых ходовых моделей, их плюсы и минусы
• Как выбрать лучший микрометр: виды, область применения, критерии подбора, рейтинг и обзор 5 популярных моделей, их плюсы и минусы

Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки

Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно

Фото – как использовать гидроуровень для фундамента, bilta.net

Фото гидроуровня для фундамента, bilta.net

Фото – как сделать гидроуровень, bilta.net

Фото – как работает гидроуровень, bilta.net

Фото водяного уровня, bilta.net

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

• гидравлический уровень;
• воронка для заливания жидкости;
• небольшое ведерко для заливания воды;
• маркер или карандаши;
• следует приготовить рулетку;
• для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
• Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду

При этом важно лить воду равномерно, без резких повышений напора воды

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении. Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека

В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

Самодельный уровень из шприца за несколько шагов

Существует несколько вариантов сборки (пузырьковые конструкции, двухсторонние), но мы отдадим предпочтение самому простому самодельному уровню. Материалы вы сможете найти в любой аптечке, а сборку выполнит даже ребенок. Преступим к выполнению задания и рассмотрим все пошагово.

ШАГ 1: заготовка материалов. Нам потребуется 2 шприца по 15-20 кубиков и тоненький силиконовый шланг длинной 3 метра, внутренний диаметр которого будет немного меньше, чем «носик» у шприца. То есть, он должен туго натягиваться на шприц. Строительный или канцелярский скотч и веревка также пригодятся.

ШАГ 2: соединяем конструкцию. Иголки со шприцов выбрасываем, немного нагреваем края шланга и подсоединяем к первому шприцу. Если вы хотите сделать уровень «на века», тогда надо обмотать ниткой место крепления шланги к шприцу и завязать – так она точно никогда не спадет.

ШАГ 3: накачка воды. Теперь надо залить в систему воду, чтобы наш уровень из шприца заработал. Вынимаем поршень первого шприца, откладываем в сторону, крепим корпус с привязанным шлангом к стене. С помощью другого шприца набираем воду и заливаем в шланг, пока вода не поднимется где-то до средины первого шприца, приклеенного к стене.

ШАГ 4: герметизируем водяной уровень своими руками. Вставляем поршень в первый шприц, крепим шланг к другому, обвязываем место соединения ниткой несколько раз, чтобы шланг не спадал, складываем его так, чтобы не было изгибов на силиконовом шланге (так он будет намного меньше изнашиваться). Теперь можно считать, что мы уже сделали строительный уровень своими руками. В случае необходимости достаем его, вынимаем поршни со шприцов и используем по назначению! Можно примотать магниты изолентой прямо к шприцу, как на рисунке.

ВАЖНО: необходимо использовать только прозрачный и мягкий шланг, тогда точность измерений будет действительно высокой и удобно будет работать. Можно приклеить или примотать к шприцам магниты, тогда они будут мгновенно устанавливаться на металлические поверхности, но общая стоимость уровня строительного в таком случае будет около 150 рублей

Хранить инструмент лучше вдали от прямых солнечных лучей, поскольку шланг может со временем трескаться и пересыхать.

Устройство и принцип работы

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу

Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м

Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды

Это особенно важно для выравнивания уровня в разных помещениях дома

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Описание строительного гидроуровня и его назначения

Внешне этот прибор состоит из двух емкостей в виде колб, а также шланга, соединяющего эти резервуары. Главная особенность прибора в том, что колбы, а также шланг имеют прозрачные стенки, что нужно для контроля жидкости. Применяется измерительный инструмент при проведении монтажа подвесного потолка, при установке столбов и заливки стяжки с фундаментом. С его помощью осуществляется выравнивание предметов, которые располагаются на двух параллельных или перпендикулярных основаниях.

Используемый шланг из ПВХ или силиконовый, а колбы из пластика имеют градуированную шкалу. По этой шкале и осуществляется проведение точных измерений

При этом важно сказать, что шкала на колбе не является обязательной, так как ее можно заменить отметкой, нанесенной маркером. Для чего нужна шкала и отметка маркером на колбах прибора, узнаете при изучении раздела, как пользоваться гидроуровнем

В силу того, что инструмент имеет простейшую конструкцию, стоит он не более 500 рублей. Причем цена зависит от двух основных факторов — длина шланга и его диаметр. Чем больше длина и диаметр, тем соответственно выше цена гидроуровня. Современные производители выпускают приборы с длиной шланга от 3 до 30 метров. Это примитивное устройство сегодня заменяется лазерным уровенем, который стоит во много раз дороже.

Это интересно! Ранее гидроуровни пользовались огромной популярностью, а сегодня их вытеснили лазерные приборы. Однако инструмент продолжает пользоваться спросом среди начинающих строителей, домашних мастеров и каменщиков.

Это интересно: Уровень строительный, пузырьковый – какой лучше, сколько стоит, как выбрать?

Ватерпас – простота и надежность инструмента ↑

Гидростатичный прибор – простейшее устройство для измерения горизонтали двух точек, удаленных друг от друга относительно поверхности земли.

Устройство и принцип действия уровня ↑

Водяной уровень состоит из прозрачной гибкой трубки, на концах которой расположены две колбы со шкалой или цифровой разметкой. Длина шланга варьируется от 3 до 40 метров.

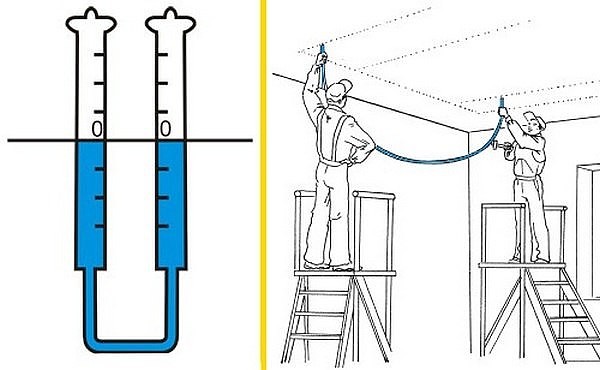

Принцип работы гидроуровня основан на законе Паскаля о сообщающихся сосудах, согласно которому, уровни однородной жидкости во взаимосвязанных емкостях равны. Контрольными сосудами выступают колбы или концы трубки, а положение воды определяет уровень относительно горизонта.

Перед тем как пользоваться водяным уровнем, следует понять особенности работы прибора:

• наносить разметку лучше вдвоем, «отбить» горизонтальную линию получится и самостоятельно, однако процесс займет больше времени;
• инструмент подходит только для контроля ровности горизонта, выровнять вертикаль не получится;
• работы осуществляются при температуре воздуха выше 0°С;
• точность показателя зависит от качества подготовки гидроуровня, а именно – наполнения шланга.

Ватерпас – оптимальный вариант строительного уровня каменщика. Возможности инструмента:

• работа вне помещения;
• отметка линии горизонта с разных углов сооружения;
• возможность разметки в труднодоступных местах;
• выравнивание уровня точек, находящихся на большом расстоянии друг от друга.

Особенности разных типов измерительных приборов ↑

По принципу уравновешивания уровня жидкости работают следующие строительные инструменты:

• простейший гидростатический прибор;
• пузырьковый уровень;
• трубные модели.

Примитивный водяной инструмент используют как опытные строители, так и новички, решившие самостоятельно выполнить ремонт квартиры. Вес устройства порядка 300 г, после накопления колб – примерно 1,1 кг.

Строительный пузырьковый уровень представляет собой линейку с установленными колбами, которые заполнены спиртом или другой жидкостью. В мини-колбах содержится воздух. Центральное расположение пузырька свидетельствует о ровной вертикальной/горизонтальной поверхности.

Стандартный размер пузырькового гидроуровня – 0,2-2 м, длина некоторых моделей – 4 м. Функциональность прибора определяется количеством колб:

• 1 колба – измерение только горизонтали;
• 2 колбы – четкие параметры по вертикали и по горизонтали;
• 3 колбы – возможность определить поворотный уровень.

Основные достоинства прибора:

• прочность – корпус изготовлен из облегченного металла или усиленного пластика;
• простота использования – не требует дополнительной подготовки.

Удобный и информативный измерительный инструмент – электронный уровень. На цифровом дисплее отображается величина отклонения в градусах, погрешность данных – до 0,1°. Предусмотрена возможность фиксации измеренных уклонов. О выравнивании линии на 0° или 90° сигнализирует звуковая индикация.

Трубные модели имеют узкоспециальное назначение – укладка профилей и водопроводных, газовых, канализационных труб. Корпус V-образной формы оснащен магнитом для крепления к опоре или трубопроводу.

Как правильно выбрать строительный уровень ↑

Анализируя, какой строительный уровень лучше, надо руководствоваться следующими параметрами выбора:

1. Сфера и интенсивность примирения:
   • если предстоит капитальный ремонт дома или квартиры, лучше подобрать два пузырьковых прибора разной длины;
   • определение линии горизонта и перенос точек уровня между комнатами можно выполнить при помощи «трубчатого» ватерпаса – простейший уровень своими руками получится сделать из подручных средств;
   • электронный инструмент уместен на крупномасштабном строительстве.
2. Длина измерительного прибора. Параметр зависит от поставленных задач:
   • 0,4-1 м – устройство дверных и оконных проемов, монтаж бытовых приборов, отделка компактных помещений (кладовка, санузел и т. д.);
   • 1-2 м – контроль ровности кирпичной кладки, уровня натяжных и подвесных потолков;
   • свыше 2-х м – проверка плоскости стен и перекрытий, качества стяжки и выравнивания штукатуркой.
3. Прочность корпуса и надежность комплектующих:
   • колбы гидроуровня должны выполняться из прозрачного пластика, диаметр шланга – не менее 8 мм (чем длиннее трубка, тем шире ее диаметр);
   • модели пузырчатого и трубного прибора с ребрами жесткости устойчивы к механическим повреждениям и долговечны.

1. Производитель инструмента. На строительном рынке хорошо зарекомендовали себя отечественные и зарубежные торговые марки: Bosсh, Ермак, Лидер, JYC, Kapro, Stabila, Shark.

Как правильно использовать гидроуровень

В основе работы строительного приспособления лежит главный принцип взаимодействия сосудов сообщенных между собой. При идеальном совпадении уровня воды в каждой из колб предметы расположены относительно поверхности земли на одинаковой высоте. Использование строительного водяного уровня требует участие двух людей. Каждый будет управлять одной из колб. Вместе они осуществляют параллельные слаженные действия:

• Колбу держат на требуемом уровне возле одного из объектов.
• На поверхности делают отметку карандашом. Фиксируют идеальный показатель жидкости гидроуровня. И остаются в неподвижном положении.
• Вторую колбу должен взять помощник и переместиться к следующей требуемой точки.
• Обязательно смотрят за тем, чтобы не было перегибов шлангов.
• Карандашом делают отметку.
• Для того чтобы сделать третью точку, необходимо одну колбу гидроуровня перенести к сделанной, а вторую колбу к планируемому месту новой отметки.
• Далее действуют по уже описанной схеме.
• Опорными точками называют те, которые отмечают. С помощью линейки их соединяют в единую прямую.
• Проводят перпендикулярные прямые линии вверх или вниз на требуемую величину. Для этого используют линейку и рулетку. Таким же образом соединяют их конечные метки.
• Для выравнивания всех предметов в помещениях достаточно использование одного уровня.
• Гидроуровень при работе обязательно прикладывается к поверхностям только в вертикальном виде.

Если вы планируете работать в одиночку, то рекомендуется приделать крепление к одной из колб, например как крюк. Или попробуйте примотать к реки конец шланга. После следует тщательно зафиксировать край уровня винтами или скотчем к заданному месту.

Как пользоваться водяным уровнем

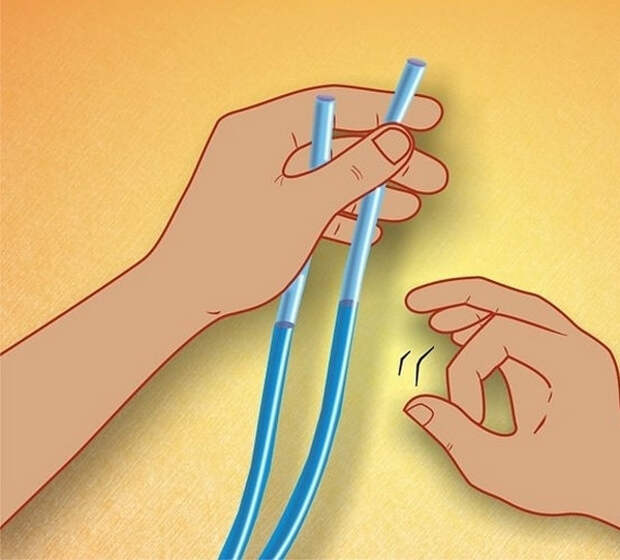

При переносе своего края уровня его необходимо закрыть пальцем: так жидкость не выльется. Если вы работаете с напарником, то он делает то же самое, либо два края совмещаются вместе в одной руке. При небольшом помещении измерение можно проводить в одиночестве. В больших пространствах лучше работать с напарником, стоящим у стартовой метки. Для удобной фиксации края шланга к стене используется специальный металлический зажим, который также можно изготовить самостоятельно.

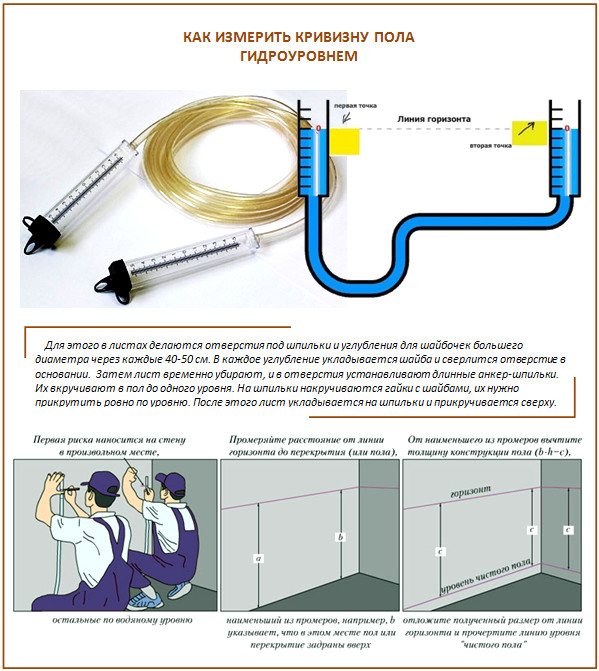

От основной линии ходить по периметру с рулеткой, нижний конец которой уткнут в пол. Искать самую высокую точку линии пола. Отступить 3 см вверх и сделать отметку снизу. Далее – в каждом углу и на каждой стене проводить такие же измерения по 2-3 раза. Затем – соединить все нижние отметки, и получится уровень пола.

Потолок

По примеру предыдущего абзаца точно так же искать на этот раз самую низкую точку потолка. Далее с помощью уровня воды определить несколько отметок и выделить линию горизонта. После этого можно ставить профиль и выравнивать потолок.

Стены

Ставить остальные метки вдоль стены, так, чтобы они постоянно совпадали с уровнем успокоившейся воды в трубке. Между двумя горизонтальными метками натягивается шнур, обозначающий линию горизонта. Основная линия, по которой делается разметка уровня пола или потолка.

Для измерений в других комнатах или коридорах напарник остается на прежнем месте для удерживания и осмотра контрольной метки. Второй человек переходит в следующее помещение и ставит уже там стартовую точку. Затем напарник переходит в другую комнату, и дальнейшие измерения проводят уже вдвоем. Каменщики при кладке кирпича также контролируют высоту готовой стены при помощи водяного уровня.

Вначале определяется та же самая основная горизонтальная полоса. От этих параметров необходимо отталкиваться вверх, намечая желаемых уровень окон. Так планируется последующая кладка кирпича при строительстве дома – определяется нижний край проемов.

Фундамент

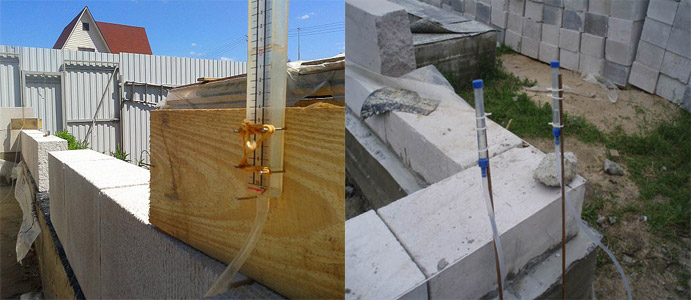

Рассмотрим, как пользоваться водяным уровнем при строительстве или проверке залитого фундамента. Для этого нужно:

1. Изготовить базу для закрепления прибора. Две доски необходимо расположить горизонтально, а перпендикулярно к ним, примерно посередине – два бруска. Выровнять угол между досками и брусками с помощью строительного угольника, он должен быть равен 90 градусам.
2. Закрепить на заготовку концы шланга гидроуровня. Можно также пользоваться прибором без колб со шкалами. Это гораздо упростит работу, т.к. иначе из-за разницы между толщиной трубки и размером отверстия в мерной емкости вода в процессе измерения будет слишком долго выравниваться.
3. Установка прибора на один из углов фундамента – контрольная метка. После – зажать концы трубки.
4. Проверка отклонений уровня одного угла фундамента относительно другого. Для этого один конец шланга нужно зажать и перенести в проверяемую точку. Далее – разжать и дать жидкости возможность выровняться относительно горизонтали.
5. С помощью линейки снять показания. То есть измеряется уровень отклонения воды по сравнению с нулевым значением.
6. Используется метод разности. Это вычитание отклонения в базовой точке из отклонения в проверяемой с учетом знака полученного значения. Если не пользоваться именно методом относительного измерения, то погрешности могут быть большими. Ведь когда трубка передвигается, постоянно меняется как уровень воды, так и внутренний объем. При возвращении прибора в первоначальную точку жидкость будет находиться на одной отметке, но с базовой может не совпасть. Относительные измерения – гарантия минимальных погрешностей.
7. Таким же способом определяется уровень всех остальных углов фундамента.

Watch this video on YouTube

Как пользоваться гидроуровнем

Как же пользоваться водяным уровнем? Все работы с гидроуровнем выполняются вдвоем с напарником. Сначала отбивается основная линия отсчета, которая являет собой горизонтальную линию по периметру комнаты на высоте 0,9 — 1 м. Для этого понадобится еще красящая нить, карандаш, рулетка.

Работы производятся в следующем порядке. Сначала ставится первая точка (она называется реперная точка): сделать отметку карандашом и зафиксировать показатель гидроуровня. Потом напарник преходит к месту, где должна быть другая точка, и прикладывает к ней свой конец трубки. Когда вода успокоится, первый человек говорит напарнику, как нужно опустить или поднять его конец, чтобы отметка совпала с уровнем воды в ватерпасе. Поставить точку на стене. Целесообразно делать по несколько точек на каждой стене. По этому принципу делают все следующие отметки. И делаются от первой реперной точки.

Все отметки надо соединять при помощи строительной линейки или крашеной нити. Конечная линия должна совпадать с самой первой точкой.

Пользуясь рулеткой и линейкой, проводим перпендикулярные линии вниз и вверх на необходимое расстояние. Это будут уровни пола и потолка. При этом сначала находят нулевую точку пола, а потом потолка. В соседние помещения метки переносятся от первой реперной точки.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

• Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
• Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

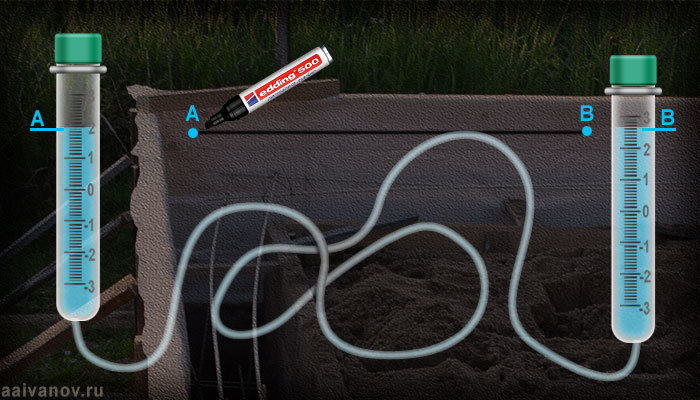

• Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
• Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
• На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

• Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
• Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
• Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.
