Виды угломеров и инструкция по их применению

Угломер из мобильного телефона

В каждом смартфоне есть акселерометр и G-Sensor.

С помощью таких датчиков телефон понимает, в каком он положении находится в руке и, при необходимости, адаптирует изображение из портретного режима в альбомный и наоборот.

И смартфон тоже можно использовать как угломер. Его точность будет чуть ниже, нежели у выше рассмотренной самоделки, но если погрешность в 5-8° не играют роли, то сойдет и такой вариант.

Для использования смартфона в качестве угломера потребуется установить соответствующее приложение, умеющее считывать данные из акселерометра и G-Sensor. Бесплатных утилит подобного плана множество как в GooglePlay, так и в AppStore, как пример – SmartTools или Smart Protector. Эти приложения умеют работать как полноценный строительный уровень, капсулы с пузырем при этом изображается графически. В SmartTools также есть функция визуального угломера, когда угол наклона отображается на дисплее, где на заднем фоне проектируется изображение с камеры.

Важно! Далеко не все смартфоны снабжены акселерометром, в некоторых имеется только G-Sensor. С его помощью невозможно установить точный угол наклона, погрешность угломера будет очень большой. Подборка видео по теме, возможно узнаете что-то для себя новое:

Подборка видео по теме, возможно узнаете что-то для себя новое:

https://youtube.com/watch?v=PWSEBxSFUDs

Виды угломеров

По особенностям конструкции и принципу работы модели приборов можно разделить:

• на электронные, они же цифровые. Эти устройства точные, работать с ними очень легко. На лицевой части прибора расположен дисплей, на котором отображаются показания. Также такие устройства могут иметь дополнительные функции;
• лазерные. Такие устройства вместо подвижной механической части используют направление луча на нужную точку. Минус такого оборудования — лазерный указатель сложно увидеть невооруженным глазом. Для этого используются дополнительные приемники, обеспечивающие точное наведение на цель;
• маятниковые. Такие приборы предназначены для точных измерений в инструментальном производстве. Во время работы шкала остается неподвижной, перемещается стрелка, которая устанавливается на противовес;
• оптические. Яркий представитель таких угломеров — тахеометр. Отличить подобные приборы можно по так называемому «глазку» — оптической линзе, которая используется при проведении измерений;
• механические. Модели с нониусом более точны, но требуют понимания принципа и особенностей работы;
• шаблоны. Представляют собой изделия с фиксированными углами. Они используются для настройки других инструментов и быстрого проведения стандартных измерений. Шаблоны бывают на 30, 45, 90 и более градусов.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

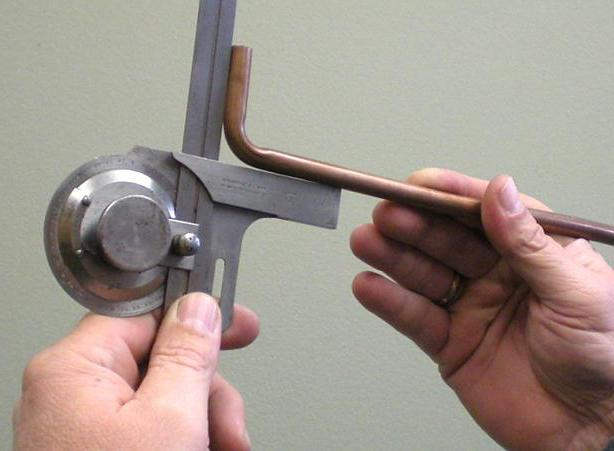

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

Угломер универсальный с нониусом конструкция

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

Это интересно! Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой.

Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

Порядок применения устройства

Для получения точных значений необходима регулярная поверка угломеров, проверка их соответствия эталонным значениям. Сам же процесс замера максимально прост:

• Основание или одна из линеек плотно прикладывается к одной из поверхностей.
• Ко второй поверхности прикладывается шкала дуги или вторая линейка.
• Положение линеек фиксируется винтом.
• Определяется угол по совпадению шкалы с краем линейки.
• При наличии нониуса определяются секунды угла.

Выше описан порядок использования механического угломера – простого универсального прибора, которым можно замерять внутренние и наружные углы. Электронным прибором пользоваться ещё проще – необходимо лишь зафиксировать измерительные поверхности и получить показания с электронного дисплея.

https://youtube.com/watch?v=9yRVD1HDjIY

Угломеры виды и типы. Какие бывают? — ГК РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Угломер – это механический или электронный прибор, предназначенный для определения отклонения углов между поверхностями, элементами конструкций, деталями или узлами оборудования, а также между удаленными объектами. Осчет измерение углов производится в градусах с помощью специальной шкалы с механическим указателем, нониуса или электронного дисплея.

По своей конструкции и способу применения угломеры различаются на :

Угломеры маятниковые ТУ 2-034-666-2012(ТУ завода КРИН);

Это основные виды угломеров, используемые в промышленной сфере. Далее, в статье, мы рассмотрим каждый из них подробно.

Угломеры с нониусом по ГОСТ 5378-88 делятся на:

Виды угломеров

Классификация осуществляется по используемому принципу измерения углов и наклона. Наиболее распространены шесть видов угломеров.

• электронные (цифровое) угломеры. За измерения в таких моделях отвечают электронные компоненты, результат выводится на дисплей. Электронные модели обладают высокой точностью, поэтому их широко применяют для выполнения особо ответственных работ;

• лазерные. Удобны при работе на крупногабаритных конструкциях. Состоят из двух закрепленных на рейках источников лазерного излучения, направляемых на нужные точки. В некоторых моделях используется только один лазер. Измерение угла между рейками производится либо визуально по шкале, либо электронно с выводом результата на дисплей;

• оптические модели. Определить их можно по наличию оптической системы для наведения на нужную точку в пространстве. Расчет углов производится при повороте на вторую точку. Наиболее распространенные виды оптических угломеров — нивелиры для строительства и тахеометры для геодезии;

• маятниковые угломеры. Позволяют выявить отклонение от вертикали. Из них самые простые по конструкции — отвесы;

• механические. Для их работы необходим прямой контакт реек с поверхностями, между которыми измеряется угол. Шкалы приборов могут быть как простые, так и нониусом для особо точных измерений;

• угломеры фиксированных углов. Фактически представляют собой шаблоны, состоящие из двух плоскостей с заданным углом между ними.

В последнее время также получили распространение универсальные угломеры, в конструкции которых сочетаются различные методы определения углов.

Как выбрать электронный угломер?

Электронные угломеры на рынке строительных инструментов представлены достаточно широко: есть типовые модели со стандартными характеристиками, а есть и модели со специфическим функционалом и параметрами.

Как выбрать действительно нужный, качественный инструмент и не переплачивать за дополнительные функции, которые использоваться не будут?

1. Прежде всего стоит определиться, для какого рода работ будет предназначаться конкретный инструмент. Для столярной мастерской или производственного цеха будет вполне достаточно лёгкого, но надёжного угломера длиной 25 см без лишних наворотов, но с разметочной линейкой на рабочей планке и угольником на корпусе. А вот для строительных работ и создания разметок необходим угломер длиной не менее 40 см с реализованными в нём уровнем и лазером.
2. Не стоит говорить, что профессиональные работы должны выполняться надёжными инструментами высокой степени точности измерений — показатель погрешности при приобретении инструмента играет безусловную роль. Для угломеров важны, и в маркировке производителей обычно отмечаются:

• точность измерения углов;
• точность выявления уклонов и уровней плоскостей;
• точность расчёта и выставления углов.

Средней погрешностью измерений считается 0,1°, предназначенные для бытовых работ угломеры дают допуск 0,5°, а высокоточные инструменты для профессиональных работ – не более 0,01°. Следует учесть некоторую особенность измерений развёрнутых углов: погрешность относительно среднего значения удваивается.

1. Диапазон измеряемого угла – существенное ограничение для нескольких работ. Необходимо знать, что некоторые модели просто не предназначены для работы с развёрнутыми углами – возможность их измерений ограничивается углом в 180°.
2. Удобное представление информации – это определённый комфорт при работе. Электронные угломеры обязательно оснащены жидкокристаллическими матрицами, но иногда для лучшего обзора их бывает две – с каждой стороны. Высокотехнологичные модели характеризуются наличием дополнительной панели уровня, подсветкой, автоповоротом цифр (что очень удобно для замеров над головой), осуществляется сопровождение визуальной информации звуковым сигналом.
3. При больших объёмах работ играет значительную роль эргономичность инструмента и его вес, который для бытовых моделей может быть до 350 г, в профессиональных – до 1,5 кг. В любом случае угол должен фиксироваться надёжно и устойчиво.

Развёрнутая комплектация прибора предоставляет дополнительные возможности: удлинительная рейка, посадочное гнездо под штатив или магнитный держатель, защитный футляр или чехол помогут расширить функционал и продлят срок полезного использования электронного угломера.

1. Внутренняя память угломера позволяет хранить значения последних измерений для быстрого выставления нужного угла раз за разом.

Поскольку рынок электронных угломеров представлен большим ассортиментом всевозможных моделей конкурирующих производителей, цена даже на профессиональные инструменты является вполне демократичной. Например, стоимость качественных электронных угломеров Bosch и Ada составляет от 5000 рублей для бытовых моделей, до 13000 рублей — для профессиональных.

Стусло. Как пользоваться?

Техника безопасности при работе с болгаркой

Какой прибор лучше выбрать?

Чтобы выбрать качественное устройство, следует оценивать следующие параметры:

• диапазон измерений;
• удобство предоставления информации;
• эргономичность инструмента, его габариты и вес;
• наличие внутренней памяти для хранения показаний;
• точность измерения, выставления необходимого угла.

При выборе конкретной модели следует учитывать специфику и особенности измерений. Например, для столярной мастерской или бытовых нужд подойдет обычный угломер или инструмент с электронным датчиком. Оптимальная длина направляющий – 25-40 см. Все профессиональные измерения следует проводить только с помощью специализированной техники с погрешностью не более 0,1 о .

Принцип работы электронного угломера

Конструктивно угломер представляет собой две сдвигающиеся и раздвигающиеся пластины (линейки), соединённые с одной стороны винтом. Цифровой датчик фиксирует полученное значение угла, показатель отображается на дисплее. Электронные угломеры, как правило, имеют на своём корпусе кнопку сброса показателя и пузырьковый уровень для выравнивания на плоскости.

Освоить работу с электронным угломером несложно:

1. Инструмент прикладывается к базовой стороне измеряемого угла, от которой будет производиться расчёт.
2. Подвижная рабочая пластина отводится ко второй плоскости угла до плотного касания без зазоров.
3. При перемещении измерительной пластины работает элемент специального датчика, который при конечном положении выдаст на жидкокристаллический дисплей значение внутреннего или наружного угла.

Никаких дополнительных измерений и расчётов не требуется, качественный угломер известных мировых производителей измерительных устройств, например, Bosch, даёт минимальную погрешность измерений. Электронные угломеры Bosch особенно отличаются практичностью и функциональностью, даже их длительное использование не влияет на качество и исключительную точность производимых работ

При выборе угломера также следует обратить внимание на неплохие модели фирм Ada и Зубр

Лазерный угломер — устройство, назначение и применение

Дорогостоящий лазерный прибор представляет собой инструмент, которым можно проводить измерения углов на большие расстояния. Обычно при помощи таких устройств выполняется проверка точности и ровности углов сооружаемых конструкций. Конструктивно прибор имеет сходство с лазерными дальномерами и нивелирами, но есть упрощенные варианты устройств, которые имеют вид арбалетного оружия. Рассмотрим особенности применения разных моделей лазерных приборов для измерения углов.

1. Лазерный угломер в форме арбалета или прибор для определения угла режущей кромки — этот инструмент предназначен для определения угла заточки ножей и других деталей. Как пользоваться прибором, показано на видео

2. Строительный лазерный измеритель углов имеет два луча, направляемые на поверхности, между которыми необходимо узнать угол. В конструкцию прибора встроен процессор, отвечающий за анализ и расчет точных данных, которые пользователь получает на дисплее. Главная задача пользователя — установить прибор на ровной поверхности. Для этого в конструкции устройства имеются водные глазки (уровни)
3. Интегрированные — они обычно являются встроенными в дальномеры, и одновременно вместе с измерением показаний, при необходимости показывают угол наклона

Точность показаний зависит от направленности луча, поэтому в солнечную погоду эти сведения будут иметь большую погрешность, чем в темное время суток. Самый простой способ измерить угол наклона поверхности — установить на современный смартфон специальное приложение, по которому можно также с точностью узнать угол наклона.

Как правильно измерять углы оптическим угломером

Оптический измеритель углов являет собой усовершенствованную модель, которая дополнена увеличительной лупой. Ее назначение для того, чтобы считывать полученные значения. Диапазон измерений составляет от 0 до 360 градусов, а на шкале представлены отметки, по которым отсчитываются градусы и доли минут. За счет большого количества рисок на шкале, прибор имеет оптическую линзу, благодаря которой можно с высокой точностью просчитать измеренное значение угла.

На приборе находятся регулировочные или настроечные винты, посредством которых происходит перемещение и фиксация опорной планки после установки измеренного значения. Одна шкала, которая определяет целое значение градусов, является неподвижной. Вторая шкала перемещается в зависимости от измеряемой поверхности. Целое значение градусов отсчитывается по отметке, совпадающей с нулевым значением на неподвижной шкале. Доли отсчитываются по дополнительным рискам на подвижной шкале.

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Разновидности и особенности конструкции

Угломер тип 2 2 является далеко не единственным представителем в своем роде, так как разнообразие универсальных разновидностей очень большое. Классифицировать их можно по нескольким признакам:

• Вид измерения – сюда входит механический и цифровой;
• В механических может отсутствовать или присутствовать нониус;
• Ширина диапазона измерения угла, а также его фиксация;
• Размеры;
• Величина погрешности и класс точности

На современном рынке встречаются также комбинированные модели. Таким образом, классификация очень широка и многие факторы зависят от того, для чего больше предназначается устройство. Ведь для той же инженерной сферы обязательным условием является минимальная погрешность и максимальная точность получаемых данных. Тем не менее, он также относится к универсальному типу.

Большинство моделей изготавливается из инструментальной стали, которая помогает легко переносить все тяготы работы в самых различных условиях. Но некоторые простые бюджетные модели изготавливают из пластика или древесины. Как правило, они не отличаются высокой точностью показаний и применяются для частного использования. Шкала угломера является обязательной для всех приборов, кроме фиксированных. Отклонение угла замеряется при помощи специальной закрепленной движущейся линейки. На ней может быть нанесена шкала нониуса для получения данных о десятых долях угла. Некоторые модели снабжены дополнительным упором, который помогает лучше зафиксировать деталь. Большинство моделей имеет форму транспортира, но встречаются также и линейные, как заломленные углы.

фото:устройство угломера универсального

Это интересно: Мебельный степлер — как пользоваться и как правильно выбрать

Разновидности

На удалении рассчитывать углы расположения деталей и конструкций относительно друг друга позволяют модели разных типов. Например, существует угломер слесарный механический, а также его плотницкий аналог. Они отличаются материалами изготовления, прочностью и долговечность.. Слесарные модификации, как правило, долговечнее и устойчивее ко внешним воздействиям. Также существуют и конструкционные различия.

Наиболее распространена конструкция оптического типа. Это пример вышеупомянутой системы из двух линеек, связанных единым шарниром. Более развитым примером угломера является нониус. В таком виде обычно выпускаются угломеры столярные механические, рассчитанные не столько на физическое сопротивление нагрузкам, сколько на широкий диапазон выполняемых задач. Нониус представляет собой полу-диск, на поверхность которого также нанесена разметка. Этот элемент крепится на основании угломера и выступает в качестве его вспомогательного инструмента. С его помощью, к примеру, можно выполнять разметку на плоскости, а также измерять внешние и внутренние углы.

Астрономический инструмент

В линейке угломерных средств особое место занимают модели, применяемые в астрономии. Они с древности используются для расчетов высоты светил и расстояний от одной до другой планеты.

Самый примитивный вариант — плоская доска формой, равной четверти окружности. Рядом с центром круга крепилась передвигающаяся линейка, конец которой направлялся на небесный объект. Чем больше были размеры такого устройства и точнее вертикальная установка, тем более точными получались расчеты. Со временем характерной чертой конструкции таких приборов стала планка под телескоп. Для путешествий астрономы использовали переносные изделия, устанавливаемые на штативах, для постоянных обсерваторий — стенные.

Виды угломеров[ | ]

Угломеры Угломеры учебные

• угломеры строительные — предназначены для выполнения строительных, монтажных, разметочных и проектных работ. Позволяет контролировать монтаж строительных элементов и установку строительного оборудования, проводить монтаж различных конструкций, которые состоят из наклонных элементов, располагающихся друг относительно друга под определённым углом. В строительстве для разметочных и строительных работ, наряду с угломером, используют отвес и уровень (ровень, юстимер).
• угломеры плотника, столяра — предназначены для выполнения плотницких и столярных работ (могут быть с регулируемыми или фиксированными углами — угольник, треугольник, наугольник, ерунок).
• угломеры слесарные — предназначены для выполнения слесарных работ.
• угломеры топографа — предназначены для выполнения топографических работ.
• угломеры ортопедические — предназначены для измерения углов движений в суставах, для определения кривизны оси конечности, позвоночника.
• угломеры горные — приборы для измерения горизонтальных и вертикальных углов и расстояний в маркшейдерских съёмках, не требующих высокой точности.
• угломеры учебные — угломеры с фиксированными углами (треугольники, угольники, с углами 45°/45°/90° и 30°/60°/90°) и угломерные инструменты (транспортиры, для измерения углов от 0° до 180°, с точностью 1°), бывают совмещены с линейкой, используются для измерения углов, для рисования многоугольников и для различных расчётов. Угломеры учебные бывают двух типов, большие — для классной доски и небольшие — для расчётов и рисования учащимися в тетрадях и альбомах.
• угломеры инженерные (конструкторские) — высокоточные измерительные инструменты, которые используется для измерения углов (наружных и внутренних) конструкций и поверхностей, деталей, механизмов, зданий и сооружений, методом непосредственного контакта и/или удалённых объектов на недоступное расстояние (теодолитом).
• угломеры астрономические — высокоточные измерительные инструменты, которые используется для измерения углов между поверхностью (горизонтом) Земли и удалённым объектом (например, солнцем) или между удалёнными объектами (например, звёздами), методом оптического измерения. Для этого могут использоваться телескопы, оснащённые угломерами.
• угломеры мореходные (навигационные) — предназначены для определения географической широты (по таблицам, по измеренному углу светила) при дальних морских путешествиях. Для этого используются угломерные приборы, с использованием оптического метода измерения угла — секстанты, принцип работы этого прибора основан на том, что угол светила (солнца, луны, звёзд) над горизонтом в определённый день и время зависит ещё и от географической широты, на которой находится наблюдатель. Аналогичным угломером можно пользоваться даже на самолётах, для определения географической широты местонахождения самолёта.
• угломеры артиллерийские — предназначены для установки артиллерийского орудия под необходимым углом.

По типу устройства угломеры бывают механические (простые и нониусные), фиксированных углов, оптические, маятниковые, электронные (цифровые) и лазерные (ротационные). Существуют также комбинированные электронные угломеры, с электронным уровнем и угломеры электронные с лазерным уровнем.

Угломеры отличаются по типу устройства, размерам и погрешностям. Важным параметром угломера являются пределы допускаемой погрешности при проведении измерений. Погрешность прибора зависит от назначения угломерного прибора и является специфицированным параметром.

Порядок работы и техническое обслуживание.

7.1. Измерение углов, размеров их сторон, всевозможных сложных контуров, уступов и выемок осуществлять путем различных комбинаций отдельных измерительных звеньев угломера. Сменные линейки, прилагающиеся к угломеру, имеют различные углы скосов на концах, что позволяет выбрать наиболее удобную схему измерения.

7.2. Протереть изделие по окончании работы (не реже одного раза в смену) полотняной чистой салфеткой, смоченной в бензине, покрыть антикоррозийным составом и уложить в футляр.

7.3. Если при интенсивной эксплуатации угломеров на изделиях высокой твердости (режущие кромки инструментов, твердосплавные поверхности и т. п.) на измерительных поверхностях появятся следы износа, то они могут быть устранены путем передоводки измерительных поверхностей. Нулевое положение установить за счет регулировки нониуса.
