Из чего состоит электролобзик? Устройство.

Как продлить срок службы инструмента

Чтобы рассматриваемый тип инструмента служил долго и не ломался, необходимо регулярно выполнять профилактические мероприятия. Они заключаются в том, что необходимо разобрать инструмент, проверить целостность и исправность всех деталей, очистить механизмы от старой смазки и заменить ее. Нельзя перегружать инструмент работой, для которой он не предназначен.

Ремонтные работы электролобзика следует начинать с поиска неисправности. В 99% случаев удачное выявление неисправности, позволяет исключить поломку быстро и эффективно. Для устранения поломок понадобятся запчасти, купить которые можно в любом магазине инструментов. Уделив пару часов времени, можно подготовить электроинструмент к новому сезону, и не переживать, что он сломается в неподходящий момент.

https://youtube.com/watch?v=RVLU1kMC8kM%3F

Публикации по теме

Как выбрать хороший штроборез

Какая разница между ударной дрелью и перфоратором — чем отличаются инструменты

Бетономешалка: виды, выбор, конструкция, применение и особенности ее изготовления своими руками

Паяльник для пайки труб — виды, выбор и как пользоваться инструментом

Устройство и характеристики

Следует изначально отметить, что инструмент делится на два больших класса: ручные и электрические лобзики.

Первые больше подходят для тонких и точных работ с мелкими элементами, когда вторые в большинстве случаев задействованы там, где требуется быстро проделать фигурное отверстие или выполнить прямой рез.

Конструкция ручного лобзика предельно проста, состоит он из следующих элементов:

• Дугообразная металлическая рама небольшого размера.

Преимущественно изготавливается в форме буквы “П” или “С” из стали.

Главная ее особенность заключается в большом просвете между верхней частью и натянутым полотном.

Это позволяет раме не упираться в края обрабатываемой детали, и обходить их.

Если требуется сделать пропил по линии, которая не должна выходить за пределы заготовки, то в ней просверливают отверстие.

Затем полотно снимают с рамы, и пропускают через это отверстие, и снова крепят в рамке.

• Полотно – рабочая, пильная деталь инструмента с мелкими зубцами.

Натягивается между концами рамки (фиксируется ее креплениями).

Имеет один большой минус – малую механическую прочность, что в купе с небольшими размерами рамки делает невозможным пиление на большом расстоянии от краев детали.

Само полотно зачастую просто лопается и обрывается.

• Рукоять – элемент, который устанавливается с одной стороны рамки и предназначен для удобного удержания инструмента одной рукой.

Изготавливается из дерева, металла или пластика.

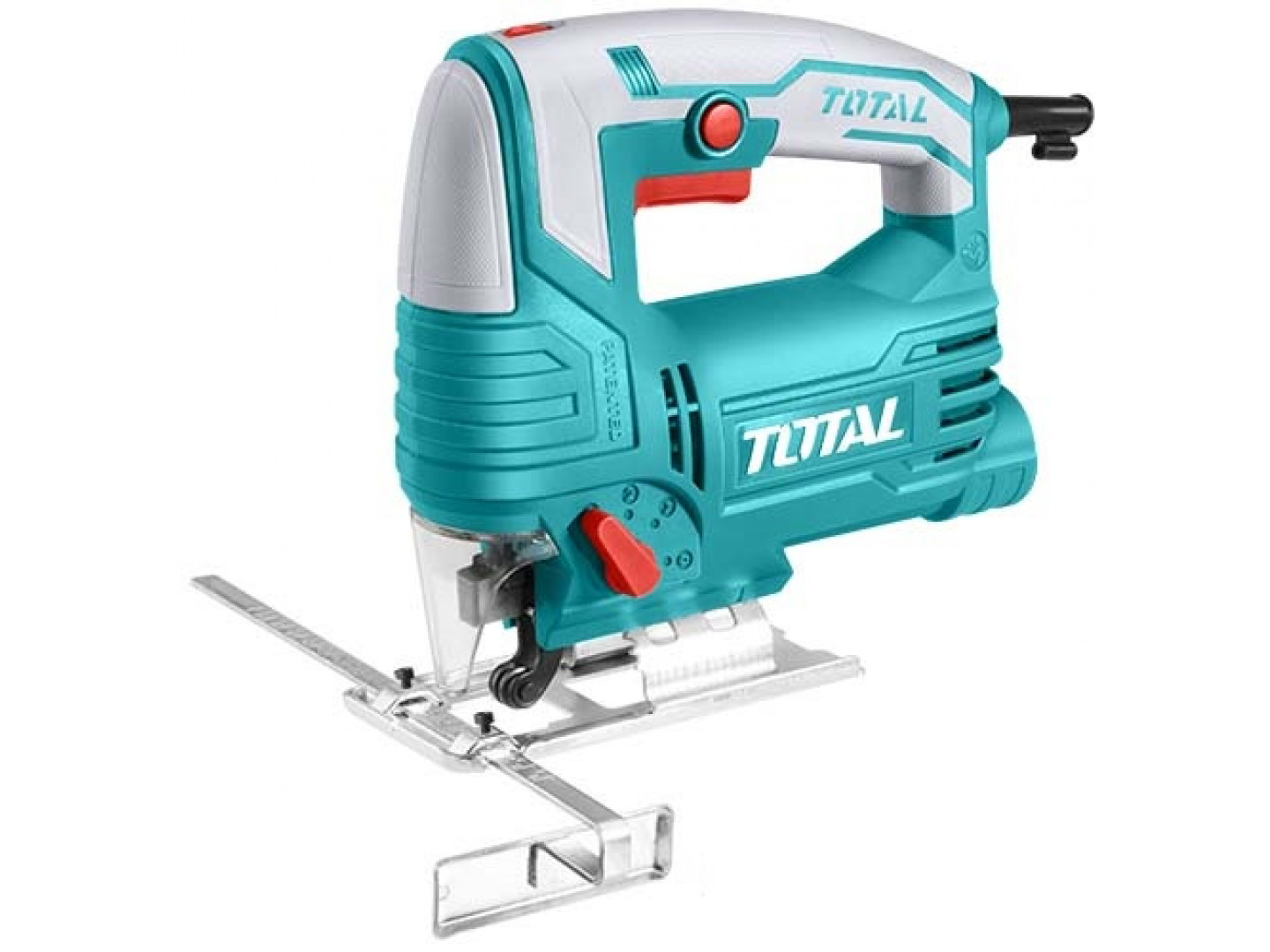

Стандартный электрический лобзик состоит из:

• Корпуса с удобной ручкой и клавишей запуска, в котором спрятаны все электрические элементы.
• Электродвигателя с редуктором.
• Штока.
• Пилки.
• Направляющей опорной плоскости, закрепленной в нижней части корпуса.
• Различных опциональных дополнений для удобства работы: подсветки, переключателя маятникового хода, дополнительного направляющего механизма, лазерного указателя и др.

Принцип работы электрического лобзика заключается в возвратно-поступательных движениях пилки на высокой скорости.

Она закрепляется в штоке, который перемещается за счет передачи энергии от двигателя посредством редуктора.

Пиление происходит перпендикулярно обрабатываемой поверхности.

Размеры и вес

Самые распространенные ручные лобзики имеют массу 285 г при длине полотна 130 мм и глубине пиления до 300 мм.

Но встречается инструмент со следующими параметрами:

• Масса: 120 – 450 г;
• Глубина пиления: 100 – 400 мм;
• Длина полотна: 22 – 300 мм.

Параметры типовых электрических лобзиков:

• Масса: 2 – 5 кг;
• Длина: 180 – 300 мм;
• Ширина: 60 – 120 мм;
• Высота: 180 – 400 мм;
• Длина пильного полотна: 40 – 250 мм.

Разновидности ручных электролобзиков

Ручные лобзики с электрическим приводом можно классифицировать по типу электропитания:

1. Сетевые (220 В)
2. Аккумуляторные

Промышленность предлагает еще и гибридные лобзики, то есть с питанием как от аккумулятора, так и от сети, но широкого распространения такие устройства не получили.

Сетевые электролобзики запитываются от бытовой электросети 220 (В) посредством токоведущего провода со штепсельной вилкой. Благодаря питанию электрического привода от выносного источника появляется возможность существенного уменьшения габаритов и веса устройства. При этом сетевые модели демонстрируют солидную производительность.

Но главным преимуществом электролобзиков на 220 (В) является доступная цена.

Разумеется, сетевые модели имеют ряд недостатков, некоторые из которых считаются критичными при определенных обстоятельствах. Наличие сетевого провода заметно ограничивает свободу перемещения лобзика. Провод может путаться и мешаться, из-за чего снижается безопасность и падает общая культура производства.

Дополнительно электрическую сетевую модель не получится использовать на тех объектах, где отсутствует электрификация. Данную проблему можно решить посредством генератора, но в этом случае возникает ряд сопутствующих проблем.

Аккумуляторные электролобзики – полностью автономная техника. Аккумуляторный блок дает возможность работать лобзиком в любом месте и любое время. В общем и целом мощности аккумуляторных моделей хватает, чтобы эффективно справляться с порезкой высокопрочной стали.

Конечно, аккумуляторный блок делает электролобзик по металлу более массивным и тяжелым. Но отсутствие токоведущего шнура все же компенсирует данный недостаток. Из негативных моментов еще можно отметить весьма высокую цену этого типа лобзиков. Аккумуляторный электролобзик обычно стоит в 2-3 раза дороже аналогичного по мощности и функциональным возможностям сетевого аналога.

Автономный и портативный электролобзик с АКБ обычно выбирают в том случае, когда для пользователя важна свобода телодвижений. Лобзики этого типа превосходно справляются с фигурной резьбой!

Теперь подробнее про виды электролобзиков и пильных полотен.

Технические характеристики, которые необходимо учитывать при выборе электролобзика

Итак, будем считать, что первое знакомство с инструментом состоялось. Однако, для того чтобы ответить себе на вопрос, какой электролобзик выбрать, этого недостаточно. Предстоит еще разобраться в его технических характеристиках, понять, на что они влияют и от чего зависят.

Потребляемая мощность

Возможности лобзика в значительной степени определяются мощностью его электродвигателя. Так, например, электролобзик мощностью 600 Вт легко справится с деревянной заготовкой толщиной 80-85 мм и даже с 6-8-миллиметровым листом из нержавеющей стали, в то время как 400-ваттному инструменту под силу будет лишь 60-65 мм слой древесины или 4-6 мм слой нержавейки.

Мощность электролобзика может варьироваться в зависимости от модели от 350 до 1000 Вт. Наиболее оптимальным вариантом можно считать середину этого интервала — 500-600 Вт. Более слабые модели подойдут лишь для решения несложных бытовых задач. Более мощные предназначены для профессионалов, и их наличие в обычной домашней мастерской вряд ли будет оправдано.

Максимальная частота ходов штока

По величине такого параметра, как частота ходов штока, можно оценить скорость работы электролобзика. Чем больше возвратно-поступательных движений совершает пильное полотно в единицу времени, тем быстрее осуществляется рез. У большинства лобзиков максимальная частота варьируется в диапазоне от 2500 до 3200 ходов/мин. (хотя бывают отклонения как в ту, так и в другую сторону), наиболее популярны и распространены модели с частотой 3000-3200 ходов/мин.

У многих электролобзиков существует возможность регулировки частоты. Эта полезная функция позволяет инструменту работать с разными по своим свойствам материалами. Чем тверже материал заготовки, тем меньше должна быть скорость движения пилки. Например, с древесиной необходимо работать на максимальной частоте, тогда поверхность спила будет идеально гладкой, а вот при резе металла, напротив, обороты нужно до предела сбросить — это убережет пильное полотно от преждевременного выхода из строя.

Регулировка частоты ходов у разных моделей электролобзиков может быть реализована по-разному. У одних необходимая скорость выставляется специальным переключателем перед началом работы. У других скорость движения пилки регулируется по ходу работы силой нажатия на пусковую кнопку. Если вы предполагаете заниматься фигурным выпиливанием, то второй вариант для вас будет предпочтительнее.

Глубина пропила

Глубина пропила — это параметр, определяющий, с заготовками какой предельной толщины может работать данный электролобзик. Разумеется, максимальная глубина пропила разных материалов у одного и того же инструмента будет различаться. Как правило, в документации к лобзику указывается несколько значений данного параметра — для дерева, алюминия и стали.

Глубина пропила зависит от мощности лобзика. У инструментов бытового сегмента глубина пила составляет 50-120 мм для дерева и 5-10 мм для алюминия. У профессиональных моделей эти величины могут достигать 150-160 мм и 30-35 мм соответственно.

Тип питания электролобзика

Как и другие ручные электроинструменты, лобзики выпускают в двух вариантах электропитания — проводные и беспроводные. Первым требуется подключение к обычной однофазной электросети напряжением 220 В. Вторые, как несложно догадаться, работают от аккумулятора. Большинство моделей беспроводных электролобзиков рассчитано на работу от аккумулятора напряжением 18 В или 10.8 В, менее распространены лобзики с аккумулятором на 14.4 В и 12 В, и уж совсем редко встречаются 24 и 28-вольтные.

Единственным преимуществом аккумуляторных электролобзиков является их мобильность. Недостатков, увы, больше, и главный из них — это сильно ограниченное время работы инструмента на одном заряде аккумулятора. Из этого следует, что неплохо бы иметь под рукой сменную батарею. Однако, тем, кто приценивается к аккумуляторным моделям, следует иметь в виду, что в большинстве случаев аккумулятор не входит в комплект нового электролобзика, а его стоимость зачастую соизмерима со стоимостью самого инструмента.

Все вышесказанное не стоит расценивать как антирекламу беспроводных электролобзиков: если вам предстоит работать в местах, где доступ к электросети невозможен или сильно затруднен, то аккумуляторный инструмент станет вам незаменимым помощником.

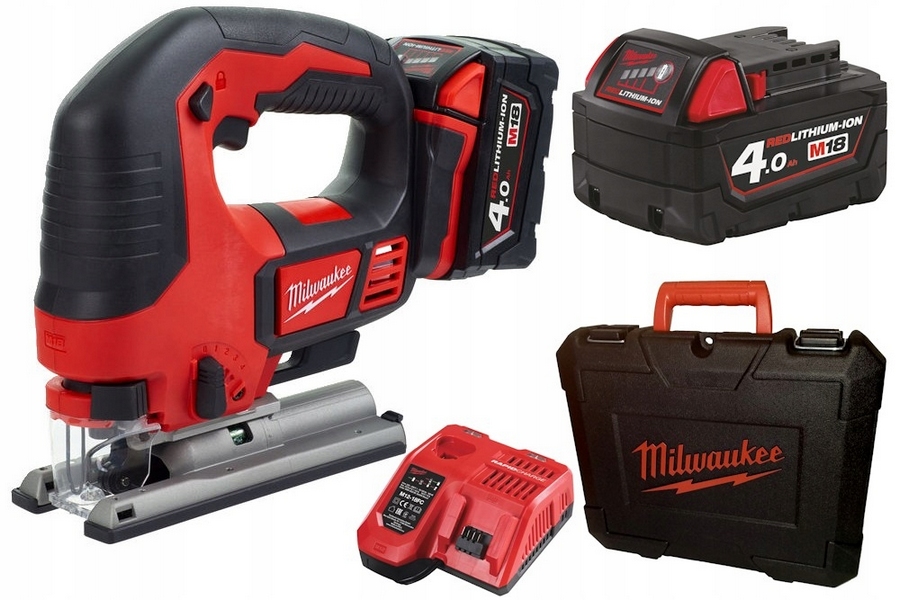

Аккумуляторный лобзик

Части, из которых состоит электролобзик

1. 1. Корпус двигателя. Наиболее требовательная к прочности часть инструмента, поскольку именно в нем находится двигатель, вращательное движение которого посредством вала и редуктора преобразуется в возвратно-поступательное движение ползуна. В свою очередь, на ползуне крепится главная режущая часть электролобзика – пильное полотно или пилка.
   2. Редуктор. Иногда он выполнен из пластика, что не только уменьшает прочность инструмента, но и ухудшает его теплоотдачу. В результате, такой инструмент будет быстрее нагреваться и с большей долей вероятности быстро выйдет из строя. Поэтому металлический корпус редуктора более предпочтителен.
   3. Подошва. Этот элемент устройства играет важную роль в выполнении точных качественных резов материала. В недорогих моделях часто используется штампованная пластина из металла или, что еще хуже, из пластика. С таким инструментом на качественную работу надеяться не стоит. Наиболее предпочтительный вариант – литая металлическая подошва. Кроме материала, из которого она сделана, играет роль также надежность ее крепления к лобзику. Крепление должно быть надежным и без люфтов.
   4. Рукоятка.

Виды рукояток электролобзиков

• В виде скобы. Примером таких лобзиков может стать Makita модели 4327, Makita 4329. Удобны в применении для раскроечных работ, где не требуется много фигурных резов.
• D-образные. Представитель этого класса – Hitachi модели CJ 110 MV и CJ 120 V. С такой рукояткой легко даются крупные плавные линии реза.

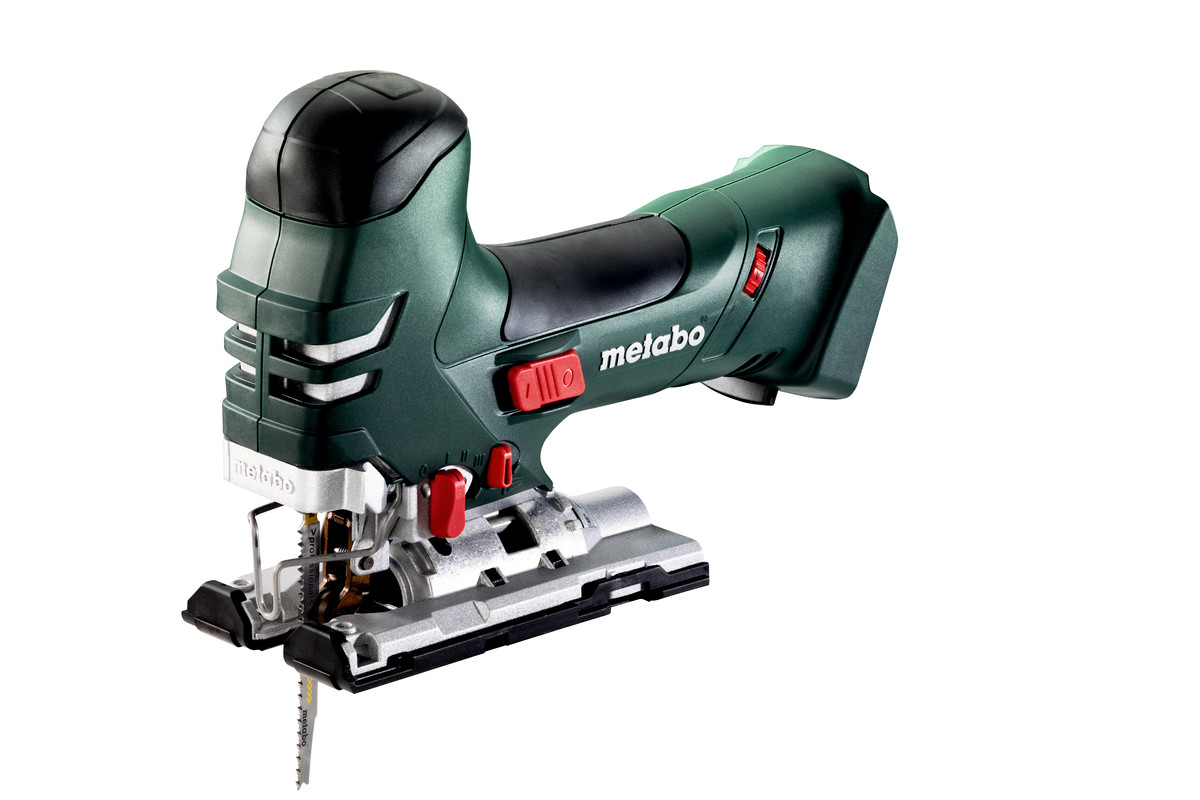

• Грибовидные. BOSCH использует такие рукоятки в электролобзиках GST 120E и GST135CE. Грибовидная рукоятка позволяет наиболее качественно выполнять фигурные резы, на которых для поворотов нужно постоянное изменение захвата инструмента рукой оператора.

Ножовочное полотно или пилка. Что касается выбора пилок для электролобзика, то это также важный момент, чтобы обеспечить качество пропила на должном уровне. Основной принцип в подборе пильного полотна таков: для разных видов работ и разных материалов нужно использовать только соответствующие полотна. Это продлевает срок службы как пилки, так и самого инструмента.

Пильные полотна различаются по:

• Материалу, из которого они изготовлены.
• Шагу зубьев.
• Способу заточки и разводки.
• Форме полотна и зубьев.

Классификация полотен:

• Из высокоуглеродистой стали (маркировка HCS) – сами по себе достаточно гибкие и предназначены для работы с мягкими материалами.
• Из быстрорежущей инструментальной стали (HSS) – для более прочных материалов.
• Из биметалла (BiM) – сочетание гибкости непосредственно полотна и твердости его зубьев (или напыления). Соответственно, полотно HCS, зубья – HSS.
• Из прочного материала HM/TC позволяют работать со стеклопластиком и даже черепицей.
• С волнообразной кромкой. Используют для работы с цветными металлами.
• Для керамики, стекла и других твердых материалов используют пилки с алмазным или иным напылением; с напайками из твердых сплавов.
• Специальные полотна для кафеля.

Противоскольное приспособление.

Чтобы избежать сколов разрезаемого материала и получить чистый рез, используют различные противоскольные приспособления. Например, Makita 4351FCT; «бошевские» модели GST 85PE, GST 120E (BE), GST 135BCE (CE). Уменьшению сколов способствует выбор соответствующего полотна и оптимальной скорости его движения.

К другим важным техническим характеристикам и особенностям управления электролобзиков относятся (различаются в зависимости от производителя и модели):

• регулировка скорости хода пилки;
• ограничение пускового тока при старте;
• многоступенчатый маятниковый ход;
• возможность быстрой замены пилки без дополнительного инструмента;
• безинструментальная регулировка наклона опорной плиты для косых резов;
• система удаления опилок и подключение к пылесосу;
• подсветка рабочей зоны.

Покупая инструмент, обращайте внимание на эти особенности электролобзиков, выбирая оптимальный для себя вариант

Принцип работы электролобзика

Настал момент рассмотрения принципа работы инструмента. Чего-либо сверхъестественного здесь нет – достаточно «вникнуть» в устройство электролобзика. Итак, электродвигатель вырабатывает механическую энергию, которая передается через редуктор на шток с пилкой. Шток, двигаясь вниз/вверх перемещает соответственно и пилку лобзика. Для лучшей наглядности предлагаю вашему вниманию небольшое видео, в котором я постарался продемонстрировать работу лобзика. Кстати, в это же видео были добавлены и те фотоснимки, которые не были включены в данный материал.

Надеюсь, статья получилась понятной и исчерпывающей. Если же у вас остались вопросы, касающиеся устройства электролобзика, можете задавать их в формате комментариев.

С этой статьей просматривают:

Электролобзики Интерскол — популярные модели, отзывы

Автор –

Можно ли из электролобзика сделать стационарный лобзиковый станок

Электролобзики профессионального класса имеют на опорной площадке отверстия, позволяющие надежно и безопасно закрепить устройство на станине. В данном случае инструмент можно использовать для создания электрического лобзикового станка.

Ключавым отличием стационарного лобзикового станка от традиционных ручных моделей является метод обработки заготовок. В стационарной технике заготовка перемещается относительно пильного полотна. Классический же ручной электрический лобзик нужно перемещать относительно неподвижной заготовки.

Электрический лобзиковый станок хорош тем, что появляется возможность высокоточной обработки заготовок. Для этой цели подача заготовки осуществляется при помощи специальных направляющих и подвижной каретки.

Если говорить за обычные ручные электролобзики по металлу, при проталкивании и направлении устройства невольно возникают погрешности, что не позволяет обрабатывать заготовки с повышенной точностью.

Как выбрать электролобзик.

Какие полотна использует электролобзик

Различают 3 вида полотен:

1. Зубчатое
2. Абразивное
3. С лезвием

В традиционном представлении электрический лобзик оснащается лишь зубчатым полотном. Но на самом деле это не так. Лобзик с электрическим приводом нередко оснащается абразивным полотном, а также лезвием.

Полотна абразивного типа работают по принципу надфиля или напильника. Полотно в виде лезвия – это тот же нож, которым удобно резать резину, пластик и прочие материалы с мягкой структурой.

Разумеется, в подавляющем большинстве случаев электролобзик используется для распила материалов. Чтобы эффективно пилить, лобзик оснащается зубчатым полотном. Для электролобзиков используются полотна повышенной толщины и улучшенной прочности.

Пильный стол

Изготовить пильный стол не составит большого труда. Для некоторых лобзиков его можно купить; продаются также универсальные столы.

Лобзик крепим с нижней стороны столешницы

Лобзик крепим с нижней стороны столешницы

Устанавливаем столешницу на станину

Наилучший способ крепления лобзика такой, при котором подошва инструмента окажется заподлицо с поверхностью, но ниже ее

Для управления инструментом используем кнопочный пульт станка

Работать на таком станке удобнее, чем лобзиком. К тому же повышается качество – есть возможность контролировать увод полотна, да и сколы будут не на лицевой, а на изнаночной стороне

Для чего нужен?

Рисунок 2 – Применение ручного лобзика

Широкое применение лобзик получил в деревообработке и столярном деле, где его применяют для работы с декоративными, фигурными и узорными элементами.

С помощью него можно пилить ДСП, ДВП, фанеру и другие материалы из древесины.

В зависимости от особенностей инструмента (ручной или электрический) толщина пропила варьируется от 3 до 50 мм.

Помимо деревообработки лобзик используют для работы с хрупкими материалами, например, керамикой, стеклом, гипсокартоном и мягким металлом. Позволяет осуществить пропил там, где затруднительно использование мощных инструментов. При взаимодействии с такими заготовками требуются специальные виды полотен – с мелкими зубьями, абразивным напылением, твердосплавными напайками. Отдельно выделяют лобзики для ювелирных работ.

Интересное видео с примером того, что можно сделать с помощью лобзика:

Это интересно: Натяжные потолки ПВХ — преимущества и недостатки

Замена полотна на ручных лобзиках

Для выполнения чистовых работ или выпиливания декоративных поверхностей применяются ручные лобзики. Установка пильного полотна на них не схожа с заменой лезвия на электрическом инструменте. Здесь все происходит намного проще. Фиксация осуществляется методом натяжения с последующей фиксацией гайками. Для установки необходимо выполнить следующие действия:

1. Открутить фиксирующую гайку расположенную ближе к рукоятке.
2. Вставить полотно зубцами вниз и закрутить фиксирующую гайку.
3. Слегка надавливая на края корпуса лобзика завести полотно в переднее посадочное отверстие зафиксировать его.

Посмотрев видео можно ознакомиться с нюансами выбора ручного лобзика, узнать какая модель из представленных на сегодняшний день на рынке лучше, а также как правильно установить пильное лезвие на ручной лобзик.

Как пользоваться электролобзиком?

Инструмент универсальный, поэтому может стать хорошей альтернативой большому количеству других устройств. Для качественного распила все нужно отрегулировать и подготовить. Перед началом проводят осмотр на предмет неисправностей и правильности подключения к сети. Всем кто интересуется, как правильно пилить электролобзиком, нужно знать, что все работы проводят на пильном столе. Техника работы следующая:

1. Во время эксплуатации обязательно иметь средства индивидуальной защиты.
2. Перед началом пиления инструмент должен пару минут поработать вхолостую.
3. Во время работы свободная рука оператора должна находиться от направления инструмента.
4. Движение лобзика направляют от себя. Электрокабель не должен попадать на полотно.
5. По окончанию работы прибор отключают от сети. Чистят корпус и проводят проверку на возникновение повреждений.

Как поменять пилку на электролобзике?

Способ замены влияет на комфорт работы с устройством. Изучая, как вставить пилку в электролобзик, нужно знать, что есть несколько способов смены полотна:

Колодочное крепление . Один из распространенных зажимов полотна. Выделяется универсальностью

Важно следить за отсутствием перекоса пилки, чтобы не испортить устройство.

Винтовое крепление. Более надежный вариант, способный фиксировать пилки с разными типами хвостовика

Плюсом является простота проведения замены.

Быстрозажимное крепление . Самый удобный способ, но при этом имеющий некоторые недостатки. Отсутствие универсальности и невысокая надежность фиксации.

Частые неисправности

Для обычного автомобильного четырехтактного четырехцилиндрового двигателя применяется индуктивный датчик. Перед поиском неисправности лобзика, понадобится вооружиться такими приборами, как мультиметр и пробник.

Таким образом появится еще больше прямолинейности. Если рассматривать устройства с блоками управления, то для модели потребуется контроллер.

Одним из основных выступает не столь высокая точность резки образцов, если работать вручную. Модели на ножках При необходимости можно сделать данный лобзиковый станок своими руками. Удобно то, что по первому требованию сделанный за короткое время станок быстро разбирается, и вы снова пользуетесь ручным электролобзиком. Такое устройство легко справится с обработкой маленьких заготовок, толщина которых не превышает 30 мм. Устранить такую поломку можно путем разборки кнопки и зачистки контакта.

Если срез нужно сделать под углом, используется смещение опорной подошвы на нужное количество градусов.

Устройство лобзиков с электрическим приводом и их неисправности Конструкция электролобзиков разных фирм мало отличается. Есть модели, которые функционируют от переносных зарядных устройств. Как правильно пользоваться электролобзиком
