Универсальная направляющая шина для дисковой пилы

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

строительное правило (используется для проведения отделочных работ);
крепёжные струбцины (количество определяется числом точек крепления);
куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
Полученная конструкция закрепляется к обрабатываемому бруску.
Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Что это такое?

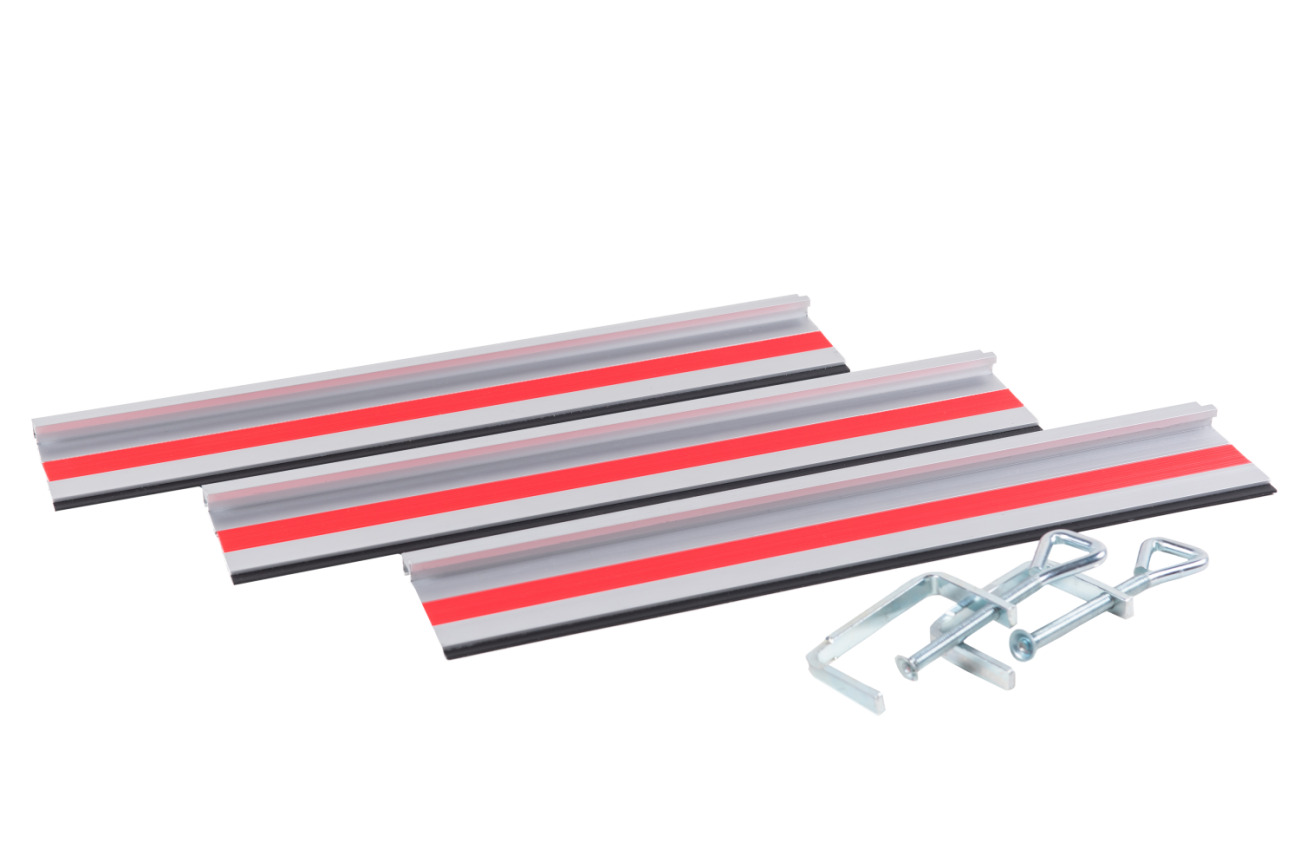

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

направляющая из фанеры;
рельсовое стусло из уголка;
шина из алюминиевого профиля;
линейка из строительного правила;
выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
Штангенциркулем измерьте ширину направляющего паза продольного реза.
Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Как пользоваться направляющей для циркулярной пилы?

Для выполнения возложенных на шину функций необходимо выполнять следующие правила.

Подготовить инструмент к работе (удалить имеющийся мусор или опилки с поверхности).
Проверить надёжность существующей системы крепления.
Проверить соответствие выбранной шины подготовленному материалу для распила характеристикам циркулярной пилы.
Направляющая для циркулярной пилы устанавливается на заранее подготовленное место.
Закрепить к основе или заготовке.
Плотно прижать пилу к поверхности шины.

Использование шины для циркулярки

Дальнейшие действия должны производиться в соответствие с правилами работы с конкретной пилой.

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Упорная линейка

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Что это такое?

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

направляющая из фанеры;
рельсовое стусло из уголка;
шина из алюминиевого профиля;
линейка из строительного правила;
выносная каретка на подшипниках.

Материалы и сборка

Самодельная направляющая шина может быть смонтирована из алюминиевого штукатурного правила. Приспособление имеет сложную конфигурацию, с одной стороны снабжено продольным пазом для установки рукояток в удобное положение. Скрытые струбцины можно сделать из быстросъемных безвинтовых зажимов.

Лапу из зажима необходимо демонтировать, на ее место установить фторопластовые или полипропиленовые бегунки. Материал подвижного элемента должен быть прочным, обладать пониженным коэффициентом трения. Деталь лучше всего формировать фрезером или ножовкой по металлу с мелкими зубьями, но во втором случае придется дополнительно придать ей форму при помощи напильника.

На следующем этапе бегунки устанавливают в паз правила, из которого будет создана направляющая для ручной .

Необходимо следить, чтобы скольжение было свободным, но без люфта. Необязательно прилагать чрезмерные усилия: в процессе работы узел подлежит фиксации.

Прикручивают салазки к верхней части струбцин. При этом нужно убедиться в прочности соединения, чтобы при работе не произошло самопроизвольное раскручивание узла. Это испортит заготовку или приведет к травме.

Направляющая шина для циркулярной пилы должна хорошо держаться, не давать люфта. Получившаяся конструкция позволит распускать плоский пиломатериал, по длине соответствующий аналогичному параметру линейки минус запас со сторон фиксации струбцин.

Если в ходе тестового распиливания получается идеально ровный рез, ничто не мешает работе, значит, технология была соблюдена, направляющая сделана правильно.

Плюс конструкции — линейка обойдется недорого. Трудозатраты также незначительны, состоят только в формировании ползунков.

Выносная направляющая

Устройство с направляющей шиной имеет недостаток — необходимость контроля бокового контакта пилы с линейкой. В случае раскроя слишком широкой заготовки может не хватит длины рук для того, чтобы направлять материал. Выход — использование каретки на шарикоподшипниках. Она обойдется не так дешево, но окупится в дальнейшем.

Направляющую каретку можно сделать из уголка и металлических пластин. Ширина настраивается с помощью барашковых фиксаторов, интегрированных в подвижные пазы. Профиль сложной конфигурации покупают в специализированном отделе строительного магазина. Вариантов может быть несколько, но нужно обеспечить параллельный упор для циркулярки.

Если по каким-то причинам не получается сделать вспомогательный элемент из профиля, который будет направлять рез по четкой линии, можно купить собранное приспособление, состоящее из каретки и направляющей. Циркулярка будет прочно соединена подошвой с конструкцией каретки.

Важно добиться строгой параллельности хода циркулярки вдоль профиля. Неправильно установленная подставка даст рыхлый срез

Выносную направляющую шину для легко изготовить своими руками. В результате можно будет направлять, обрабатывать крупногабаритный пиломатериал, делать качественный распил, торцовка будет аккуратной, пила будет осуществлять легкие движения. Подача может проводиться вручную или при помощи направляющей штанги.

Рельсовое стусло

Работа с направляющей шиной, собранной по первым двум методам, будет комфортной, но достаточно медленной. Для ускорения процесса лучше использовать рельсовое стусло. Для изготовления направляющего устройства потребуются:

однотипные металлические уголки (2 шт.);
лист фанеры или ДСП толщиной от 1,5 см (в качестве основания);
гайки с болтами (4 комплекта).

Направляющие уголки необходимо закрепить в одной плоскости на расстоянии, немного превышающем толщину обрабатываемой детали. Заготовка должна свободно передвигаться под рельсами, режущий круг не должен оказаться слишком высоко. Болты будут выполнять функцию шпилек. Для уменьшения трения можно подклеить полосы из фторопласта, однако лучше снабдить приспособление колесиками.

Направляющий инструмент, сделанный по такой схеме, сложен, но его эффективность выше.

В видео представлен процесс сборки, функционирования циркулярки с направляющей шиной.
