Что такое толкатель для циркулярной пилы, какие бывают и как сделать своими руками

О технике безопасности

Деревообрабатывающие станки являются оборудованием, создающим повышенную опасность. Для изложения содержания томов ТУ и ТБ на них в популярной статье нет места, да и отвечает домашний мастер сам за себя. Поэтому вкратце покажем «от обратного»: каким не должен быть циркулярный станок, чтобы работа на нем была возможна без травматизма и увечий. Пример «произведения», нарушающего все непременные правила более-менее безопасного устройства распиловочно-фуговальных станков, показан на рис. (электрическая часть – тема отдельная).

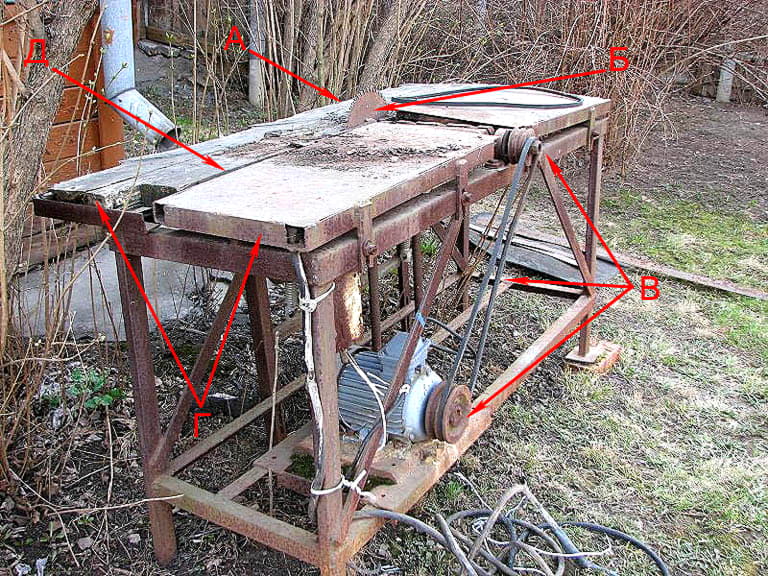

Пример неправильного и опасного устройства циркулярного распиловочно-фуговального станка

Пояснения к нему:

• А – пильный диск без защитного кожуха. Это общая болезнь едва ли всех самодельных циркулярок. Мол, держим пальцы подальше от пилы, пользуемся толкателем заготовки, и все OK. Так вот, к вашему сведению – сейчас в интернете можно запросто нарваться на пильный диск, изготовленный методами порошковой металлургии. Наткнувшись на гвоздик, очень даже охотно разлетается на мелкие острые осколки.
• Б – выступ диска явно больше 1/3 диаметра. «Закусы» дергающейся в руках заготовки, лохматый ступенчатый рез – неизбежны. Травмы в работе – более чем вероятны.
• В – силовая передача также не закрыта коржухом.
• Г, Д – стол из разнородных некачественных материалов. Поперечный перекос заготовки и «увязание» пилы со всевозможным нехорошим последующим также вполне вероятны.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Ручная с рейсшиной

Глубоко и «длинно» пилить домашнему мастеру приходится нечасто, а ручная циркулярка и сама по себе штука полезная. Кроме того, ручной циркулярной пилой с направляющей-рейсшиной можно резать дерево и поперек, и вдоль волокон, и под любым углом. А длины реза до 1,5-2 м вполне достаточно для почти всех отделочных работ и овеществленного творчества.

Рейсшин для ручных циркулярок в продаже достаточно, и стоят они недорого, но универсальной нет. Принцип устройства фирменной рейсшины иллюстрирует рис.: опорная плита (башмак) пилы изготавливается с продольным пазом, а рейсшина штампуется с соотв. гребнем (показано стрелкой на рис.).

Использование ручной циркулярной пилы с направляющей-рейсшиной

В работе удобно: нужно только прижимать инструмент сверху, а вбок и на перекос он не уйдет. И в ходе конкурентной борьбы тоже удобно: делаем свои пилы так, чтобы на направляющие «партнеров» они не садились.

Неудобно мастерам – рейсшину подешевле не подберешь. А циркулярка с пазом под направляющую стоит несоразмерно дорого сравнительно с такой же, но с гладким башмаком. Любители делают наоборот: рейсшину с пазом из ламинированной фанеры, а к башмаку крепят пару бобышек (поз. 2б на большом рис. в начале). Но для этого, во-первых, нужен фрезерный стол по дереву, который надо еще сделать (непросто) или купить (за дорого). Во-вторых, и так небольшая глубина реза уменьшается на 16-20 мм. В-третьих, если инструмент еще гарантийный, то от сверления отверстий в башмаке гарантия сгорает. В-четвертых, если пила арендная, то ничего дорабатывать в ней нельзя.

Есть еще один способ, но инструмент в работе нужно будет удерживать в 3-х плоскостях: прижимать, от ухода вбок и от проворота. Фанерное основание направляющей с таком случае может быть тоньше, 6-8 мм. Собственно рейсшиной будет закрепленная на нем ровная рейка (или отрезок стального уголка и т.п.), см. след. рис.:

Как самому сделать направляющую для ручной циркулярки

«Наладка» приспособления сводится к тому, что циркуляркой просто отрезают лишнее от основания. Крепится такая направляющая к доске/листу материала струбцинами, как и фирменная. При работе на верстаке под основание подкладывают проставки толщиной чуть больше таковой материала; глубина реза от этого соотв. уменьшается.

Выносная направляющая шина для дисковой пилы своими руками

При множестве достоинств, у предыдущей конструкции есть существенный недостаток. Необходимо постоянно контролировать боковой прижим корпуса циркулярки к линейке. Если ширина отрезаемой при раскрое заготовки слишком велика – может просто не хватить длины рук.

Выход – применение каретки на шарикоподшипниках. Конструкция не такая бюджетная (как минимум подшипники надо покупать), но ее возможности перекрывают все расходы. Принцип работы виден на иллюстрации:

Из металлических пластин и уголка изготавливается каретка. Для настройки ширины можно применить барашковые зажимы, установленные в подвижных пазах. Профиль сложной формы приобретается в магазине алюминиевых конструкционных материалов. Вариантов много, главное обеспечить упор подшипниками сверху и сбоку. Например – один из таких вариантов.

Профиль должен обеспечить крепление С – образной струбцины внутри шины. Можно приобрести готовую конструкцию из подобранной пары каретки и направляющей.

Все зависит от бюджета мероприятия. Подошва ручной циркулярки прочно крепится к каретке.

ВАЖНО! Необходимо обеспечить строгую параллельность движения дисковой пилы вдоль профиля, иначе распил будет с рыхлым срезом.

Такая шина, изготовленная своими руками, позволяет раскраивать заготовки большой площади. При этом движение пилы легкое и ровное, подачу можно осуществлять как руками, так и направляющей штангой.

Требования к безопасности работ

Одной из причин травматизма при работе циркуляркой является захламленность рабочего места.

Также важно следить за устойчивостью, прочностью всех элементов конструкции, а при разбалансировке — применять меры к устранению проблем. Перед включением пилы нужно убедиться, что она хорошо закреплена

При необходимости — подкрутить саморезы/болты

Перед включением пилы нужно убедиться, что она хорошо закреплена. При необходимости — подкрутить саморезы/болты.

Категорически запрещено держаться за материал близко к месту распила! Это чревато отскакиванием сучков, стружки в глаза или на открытые части тела. Обязательно надевать очки перед работой и одежду с длинным рукавом.

Самостоятельное изготовление стола под циркулярную пилу — не такая уж сложная задача, как может показаться. Если под рукой есть хороший материал, его параметры выбраны правильно, а мощность инструмента варьируется от 500 до 1000 Вт, вышеописанная инструкция станет основой работы.

Не стоит забывать, что на каждом этапе изготовления стола необходимо проверять точность собственных действий. Иначе, при возникновении отклонений в размерах или деформации ножек при стяжке ребер жесткости, восстановить устойчивость будет очень сложно. Тем не менее, изготовление стола для циркулярки своими руками — вполне реальная задача на пару часов, с которой справились уже тысячи людей.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины. Данная конструкция имеет ряд преимуществ

Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Включение и отключение пилы

Когда кто-то будет готов, вы можете решить вопрос с тем, как будет включаться и отключаться оборудование. Если у вас есть соответствующие знания в области электротехники, то клавиша включения вами может быть зашунтирована. Кнопка управления при этом выносится на внешнюю поверхность ребра.

Если вы изготовили стол для ручной циркулярной пилы своими руками, но автоматизация работы электрического оборудования для вас слишком сложная задача, то клавишу можно стянуть с помощью проволоки, а само устройство включать и отключать с помощью сетевого шнура. Вышеописанная конструкция стола довольно проста. С задачей по изготовлению может справиться любой домашний мастер. При желании расширить функционал можно позаботиться о безопасности, сделав конструкцию более сложной.

Стационарная циркулярка

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
3. Работать со снятым защитным кожухом запрещено.
4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сейчас читают: Бензопила Patriot PT 2512. Подготовка к работе, запуск

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Основные критерии стола циркуляционной пилы

Конструкция, на которой будут установлены деревообрабатывающие механизмы, должна обладать такими характеристиками:

• Капитальной жесткостью и устойчивостью.
• Идеально ровной поверхностью.
• Заземлением.
• Свободным местом для опилок.
• Легкой доступностью к отходам для их ликвидации.
• Щитками защиты, которые устанавливаются над вращающимися элементами.

Соблюдение вышеперечисленных правил, помогут сделать действительно качественный и безопасный стол для фрезера своими руками.

Существует несколько требований циркуляционной пилы, которые необходимо учитывать для качественной, производительной и безопасной работы агрегата.

1. Хорошее крепление диска пилы.
2. Огораживание рабочей части диска пилы, что многие считают невыполнимой задачей.
3. Доступность кнопки старта-остановки агрегата.

Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут точнее обрабатывать заготовки, совершать распиливание более длинных досок, что в конечном итоге отразится на возможностях станка для выполнения абсолютно точных, качественных и сложных изделий.

Этапы изготовления

Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.

Этап первый

В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.

Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.

Кромки доски при возможности стоит отфрезеровать и отшлифовать

Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется

Этап второй

В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.

Этап третий

Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.

Этап четвертый

Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.

Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.

Этап пятый

Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.

Этап шестой

Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.

Дополнительные улучшения конструкции

Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.

Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок

Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления – вид с низу.

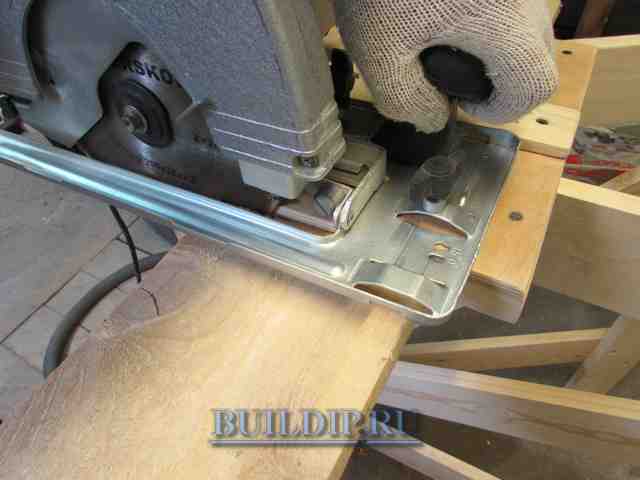

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

Поперечная резка доски с применением изготовленного приспособления.

 Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.
