Сушильная камера для древесины

Как сделать сушильную камеру для пиломатериала?

Каркас постройки делают из металла или бруса, обработанного антисептиком под давлением. Обшивку стен и пола камеры выполняют из влагостойких материалов, ограждения утепляют минеральной ватой или твердыми пенопластовыми плитами. Внутренние поверхности стен обрабатывают водоотталкивающими составами, наносят на них алюминиевый порошок, затем окрашивают в черный цвет.

В составе нагнетателей свежего воздуха не должно быть лопастей из пластичных легкоплавких материалов. Если сушильная камера для пиломатериалов используется не постоянно, то помещение служит для сушки трав, овощей, ягод или сезонного парника. После укладки всех деревянных заготовок для просушки между штабелем и стеной со всех сторон должно оставаться расстояние около 30-40 см.

Основные элементы сушильных камер

Независимо от того, какой тип камеры будет выбран, главное условие успеха состоит в том, чтобы оборудование было высококачественным и соответствовало всем современным требованиям. Автоматизация процесса многократно повышает его эффективность и сводит участие человека к минимуму. Что входит в комплектацию камер для сушки дерева, и какими качествами должен обладать каждый элемент?

Вентиляция

Вентиляторы в сушильной камере отвечают за равномерное распределение горячего воздуха. Согласно нормативам ГОСТ, скорость движения воздуха внутри камеры должна составлять в пределах 3 м/сек, с чем могут справиться только мощные высокопроизводительные вентиляторы, схема подключения которых соответствует роторному или осевому принципу.

Тепловые агрегаты

Устройства подбирают в зависимости от модели и мощности сушилки, а теплогенератором может служить электрический калорифер или теплообменник, который будет нагнетать тепло и направлять ее на доски. Котлы для сушильных камер могут функционировать на любом виде топлива. Лучше, если это будут отходы древесного производства, так как их цена самая низкая из всех энергоносителей.

Увлажнение

Уровень влажности в камерах, где сушатся пиломатериалы, регулируется при помощи вытяжек и специальных увлажнителей. При их запуске в работу вступает сложная система взаимодействия электромагнитного клапана, форсунок и коммуникационных магистралей. Вытяжка же осуществляется по следующему принципу: при понижении уровня влажности автоматика отключает вентилятор, и работа вытяжки прекращается, а увлажнение воздуха обеспечивается испарением жидкости, попадающей на форсунку в момент открывания клапана. В момент повышения влажности процесс идет в обратной последовательности, то есть клапан перекрывается, и в работу быстро вступает вентилятор.

Как работает СВЧ сушка древесины.

Технология СВЧ сушки проста. Основной принцип работы СВЧ-установок для сушки пиломатериалов заключается в удалении влаги из древесины под воздействием электромагнитного поля, создаваемого сверхвысокими частотами. С помощью СВЧ – волн влага в дереве прогревается и закипает, давление, которое создается в древесине выталкивает влагу наружу от куда она испаряется под действием вентиляторов.

Состоит СВЧ установка из большой металлической камеры, которая оснащена генератором, который продуцирует СВЧ волны, передатчиками волн (волноводами), излучающей системой, мощным вентилятором, вытяжной системой, источником питания, измерителями влажности. Управление установкой происходит автоматически с пульта управления установленного вне камеры. С помощью такой установки происходит СВЧ сушка древесины в промышленности. Дома для сушки деревянных изделий, небольших по размеру деревянных деталей используют обыкновенную бытовую микроволновою печь, работает она по тому же принципу.

Достоинства и недостатки СВЧ сушки

Рассмотрим сначала какими плюсами наделена СВЧ сушка древесины:

1. время сушки. С помощью этого метода можно высушить большие объемы материала очень быстро. Происходит это за счет того, что при использовании СВЧ сушки, в отличии от других методов, нет необходимости изначально прогревать материал и сушильный агент перед тем как приступить непосредственно к сушке. СВЧ сушка начинается сразу, не требует никакой дополнительной подготовки.
2. прекрасно справляется с сушкой крупногабаритных пиломатериалов. Микроволны проникают глубоко в структуру материала и позволяют качественно просушить даже очень толстые бревна.
3. после сушки получаем материал высокого качества. СВЧ сушка древесины позволяет просушить дерево равномерно и внутри, и снаружи. За счет того, что молекулы воды в древесине поглощают СВЧ волны прогревание и соответственно сушка проходит равномерно, происходит выравнивание уровня влажности. Более влажные участки дерева поглощают больше микроволн, нагреваются больше и соответственно высыхают так же быстро, как и менее влажные. Так как как во время сушки проходит пропаривание материала вы не столкнетесь с таким явлением как пересушенная древесина. Это позволяет избежать таких дефектов как растрескивание, коробление, изменение цвета материала и т.д.
4. улучшение свойств древесины. Так как во время СВЧ сушки древесина хорошо пропаривается, она становится более стойкой к перепадам уровня влажности в окружающей среде.

Минусы СВЧ сушки древесины.

1. высокая стоимость процесса. СВЧ сушка древесины требует больших затрат электроэнергии для работы установки, да и саму установку нельзя назвать дешевой. Потому использовать этот метод целесообразно и экономически выгодно только для больших предприятий, которые занимаются заготовкой больших объемов крупногабаритных пиломатериалов. Для маленьких лесопромышленных предприятий этот метод будет крайне убыточным.
2. размеры установки. Большие размеры установки для СВЧ сушки, сложность ее конструкции и необходимость подключения к электросети высокой мощности не дает возможности перемещать ее и использовать в других местах.
3. необходимость контроля. Хоть управление СВЧ сушкой и является автоматизированным, оставить этот процесс без контроля человека нельзя, так как из-за перегрева материала может возникнуть возгорание в камере.

Что касается применения СВЧ сушки древесины в домашних условиях, то она тоже имеет ряд недостатков:

1. СВЧ волны в бытовой микроволновке значительно слабее тех, что используют в промышленности, соответственно время сушки изделий увеличивается.
2. небольшой объем загрузки. С помощью обычной микроволновки вам не удастся высушить большие объемы материала, она подходит только для мелких деревянных деталей. А если учесть, что сушка в микроволновке повлечет за собой не малый расход электроэнергии, то иногда целесообразнее будет воспользоваться более экономичными вариантами сушки древесины.

Более подробно о том, как проходит СВЧ сушка древесины предлагаем Вам посмотреть в следующем видеоролике. Приятного просмотра.

ГРАДИЕНТ СУШКИ

Градиент сушки является соотношением между влажностью дерева и влажностью и температурой воздуха внутри сушильной камеры. Ясно, что для проведения сушки влажность воздуха должна постоянно быть ниже влажности дерева, аппаратурой примимается в расчёт максимальная влажность дерева 26%, даже если на самом деле она выше.

Градиент сушки = влажность   дерева

влажность равновесия

Из которого получается:

Равновесная влажность =  влажностьдерева

градиент  сушки

Примеры:  влажность дерева       30%:

Равновесная влажность  15%

Градиент сушки          2

Когда влажность дерева выше 30%, например

Влажность дерева      50%

Градиент сушки         2

Равновесная влажность   15%

Когда влажность дерева нише 30%, например

Влажность дерева      15%

Градиент сушки        2.5

Равновесная влажность    6%

Следовательно, необходимо постоянно учитывать, что если влажность дерева выше 30% аппаратура этого принимает в расчёт. На самом деле, в данном случае нельзя осуществлять процесс сушки, поскольку влажность внутри сушильной камеры была бы слишком высокая ( например: влажность дерева 50%: градиент 2 =25%UGL) .

Виды сушилок

По способу движения воздуха камеры делятся на:

• с естественным;
• с принудительным воздухообменом.

Камеры с естественным воздухообменом малопроизводительны, процесс в них невозможно контролировать. Поэтому используются они все меньше.

По принципу действия выделяются:

• конвективные;
• конденсационные сушилки.

Конвективная сушилка

Конденсационная сушилка

В конвективных камерах древесина обдувается потоками горячего воздуха, тепло передается методом конвекции. Они могут быть глубокими туннельными или камерными. В туннельные камеры бревна загружаются с одного конца и выгружаются из другого, продвигаясь по камере, материал постепенно высушивается. Продолжительность цикла составляет от 4 до 12 часов. Такие камеры устанавливают на крупных лесопилках. Камерные сушилки более компактны, по всему объему поддерживается единый микроклимат. Позволяют подготовить любые типы древесины до необходимой кондиции. Поэтому большинство промышленных сушилок камерного типа.

По технологии конденсационной сушки влага, выделяемая из материала, осаждается на охладителях, скапливается в емкостях и сливается наружу. КПД такого устройства очень велик, но процесс длительный, сопровождается высокими потерями тепла. Технология хороша для подготовки твердых пиломатериалов малыми партиями. Цена оборудования и себестоимость конденсационной сушки ниже, чем конвективной.

Эксплуатация сушильной камеры

Обслуживание конструкции, когда она собрана правильно не представляется сложным процессом. Сушильные камеры не рекомендуется использовать для хранения, даже временного любым посторонних предметов, товаров. Поддерживается внутри помещения чистота. Регулярная уборка обязательна. Удаление пыли, грязи, опилок необходимо, поскольку достаточно мощная конвекция воздуха внутри камеры неизбежно приведет к попаданию посторонних веществ на источники тепла, что уменьшит их производительность, а в случае использования электрических, газовых нагревательных элементов к опасности возгорания. Проводится регулярных осмотр всех элементов конструкции: теплоизоляции, вентиляции, источников тепла.

Необходимость сушки пиломатериалов

Раньше при изготовлении различных подделок с использованием древесины применяли лесоматериалы, которые рубались годами ранее, чтобы они могли равномерно просохнуть.

Необходимость сушки древесины

Очень важно избавиться от влажности древесины. Например, при изготовлении деревянной мебели из пиломатериалов, которые слишком влажные, через время приведет к тому, что она рассохнется

Ведь дерево может усыхать, его размеры уменьшаются и приводит к порче.

Изготовление дверной двери из очень пересушенного материала может привести к ее разбуханию, в результате чего она не будет закрываться. Если дверная филенка подобрана из заготовок, которые просушены по объему прерывисто, то может произойти разрыв либо же она покоробится. Ее деформация заметна в различных плоскостях и с различной скоростью. Вследствие чего внутри материала появляются линии напряженности, которые и вызывают трещины.

Помимо того что доска трескается, также возможно поперечное деформирование, она может выгнуться дугой, так и неравномерно поднять края.

В основном трещины в доске наблюдаются вдоль волокон, изначально с торца.

Потому все лесозаготовки советуют высушивать. Притом что сушка древесины защищает материал от поражения грибком, который разрушает дерево, предостерегает изменение формы и размера дерева, повышает древесине физические и механические качества.

Сушка пиломатериалов

Сушка занимает длительное время, эта процедура сложная и дорогостоящая. Согласно установленным технологиям материал разогревают перегретым паром или же горячим потоком воздуха.

Высушенный, он дольше сохраняется. А также во время использования пиломатериал не поддается деформации. Сушка проходит в паровых камерах, где повреждение материала внутри исключается.

ПРИМЕНЕНИЕ ЗОНДА ИЗМЕРЕНИЯ РАВНОВЕСНОЙ ВЛАЖНОСТИ

Освободить гайки с накатной держателя чувствительного элемента и в него вставить чувствительную пластинку, затем затянуть гайками и проверить соединения.

В начале каждого цикла сукши необходимо заменить чувствительную пластинку. Рекомендуется держать пластинку как указано на рисунке.

ПРОГРАММИРОВАНИЕ

Установить главный выключатель в позицию “включён” и переключатели управления нагревом, заслонкаии и распылением  в позицию “ автоматич”.

Затем программировать в соответствии с таблицей следующие значения проведения цикла с помощью специальных приводов, размещенных на центральной панели:

Влажность нагрева            =% нагрева

Градиент сушки 1              =градиент сушки 1

Градиент сушки 2              =градиент сушки 2

Окончательная влажность      =окончательная влажность

Коэффициент увеличения      =коэффициент увеличения

Коррекция группы древесины   =  тип породы

Первоначальная температура   =температура  1

Окончательная температура   =температура  2

Определить точки измерения, которые выбираются для проведения цикла. Рекомендуется использовать более влажную точку измерения или среднюю более влажных точек измерения.

Оборудование для сушки древесины

На сегодняшний день существует великое множество производителей оборудования для просушки древесины, также как и множество видов самого оборудования. Рассмотрим наиболее часто применяемые из них.

Камеры конденсационного сушения

Камера конденсационного сушения дерева

Камеры конденсационного сушения являются довольно новым типом оборудования. Обладают низким уровнем потребления электричества и являются незаменимыми там, где кроме электричества нет других видов энергии. Но у них небольшие объемы загрузки, из-за чего процесс высушивания более долгий.

Вакуумные сушилки и принцип их работы

Вакуумные сушилки являются более дорогими по своей стоимости и по использованию электроэнергии. Основным плюсом данного вида оборудования является быстрый процесс высыхания дерева. Процесс управления осуществляется через работу микропроцессора.

Вакуумная сушилка для древесины — принцип работы

Микроволновые сушилки для древесины

Микроволновые сушилки являются достаточно мобильными, небольших габаритов, обладают показателями малого расхода электричества. При этом страдают малым объемом загрузки. Существует возможность неравномерного высушивания. К тому же, могут происходить процессы возгорания материала.

Осуществляя подбор оборудования, следует рассматривать погодные условия конкретного региона, учитывать площади будущего бизнеса, расценки на источники энергии для данной местности и ориентироваться на виды производимых материалов.

Классификация конструкций

В камерах конвекционного типа энергия в древесину проникает через круговорот воздуха, а теплопередача происходит через конвекцию. Такие конструкции бывают туннельными или камерными.

Туннельные сушилки имеют большую глубину, в них проталкивают пачки штабелей из одного конца (более влажного) в сухой. Их обязательного с одного конца заполняют, а со второго опустошают. Штабеля проталкивают по одной штуке раз в 4−12 часов. Данные сушилки используют для крупных лесопилен и помогают выполнить транспортную сушку.

Камерные сушилки более короткие, в процессе сушки по всей камере поддерживаются одинаковые параметры. Если глубина продуваемости от 2 метров, то с целью уравнивания условий сушки применяют метод реверсации вентиляционного направления. Камеру заполняют и опустошают с одной стороны, если дверь одна. Пиломатериал в них можно сушить любой до разных показателей влажностей. Именно такие конструкции применяются в нашей стране чаще всего.

Конденсационный тип сушилки отличается тем, что возникшая в воздухе влажность начинает на специальных охладителях конденсироваться, а потом выводится жидкость. КПД здесь большой, но цикл долгий, поскольку приборы с большой температурой не работают и наблюдаются крупные теплопотери. Такие виды оборудования больше подходят для обработки небольших объемов материалов или же сушки древесины плотных пород — ясеня, бука или дуба. Но конденсационные камеры имеют и ряд преимуществ:

• нет необходимости в котельной;
• стоимость камеры и себестоимость работы низкие.

Еще сушильные камеры отличаются по способу циркуляции и характеру сушильного агента, принципу работы и типу ограждения.

Например, циркуляция может быть естественной и принудительной. Конструкции первого типа устаревшие и малопроизводительные, управлять режимами практически невозможно, а равномерность просыхания материала оставляет желать лучшего. При современных требованиях такие сушилки лучше не применять.

По характеру сушильного агента камеры бывают:

• воздушными;
• газовыми;
• высокотемпературными.

Проблемы современных камер для сушки древесины

Работая на различных производствах я насмотрелся всякого. Даже с хорошими на первый взгляд заводскими сушильными камерами бывают проблемы. И протечки труб в результате коррозии, и постоянные издержки в связи с простойкой и неработой камеры по причине поломки и частого выхода из строя вентиляторов.

Но поговорим об аэродинамики. Проблема неравномерности просушки штабеля в тепловых сушильных камерах является одной из основных. В той или иной степени этой проблемой страдают почти все камеры. Причин тому множество. Два примера:

1. Прохождение сушильного агента между рядами штабеля может снижаться до такой степени, что мало будет чем отличаться от естественной вентиляции без обдува вентиляторами.
2. При однонаправленном обдуве в одном конце штабеля древесина будет недосушена, на другом пересушена.

Для борьбы со вторым случаем используют реверсивные вентиляторы. Но игра с их количеством и расположением не всегда приводит к достойному результату. Здесь в дело вступают точные расчеты и грамотное проектирование сушильной камеры, что выполнить могут далеко не все. На 100% решить проблему качества и равномерности просушки не удалось еще никому, да и вряд ли удастся. Принцип любого производителя – это максимально снизить процент брака и приблизиться к идеальным показателям насколько это возможно.

Вентиляторы в камере не должны быть выносными, ввиду длинного вала они чаще выходят из строя, требуют более тщательного обслуживания и обладают меньшим КПД. Влаготермозащита двигателя должна быть F (до 85 °С) либо класса Н (до 130 °С), и иметь реверс с КПД до 90%.

В стенах сушильной камеры должен использоваться частый шаг реек, чтобы исключить проседание минеральной ваты. А вентилируемые зазоры должны высушивать утеплитель при случайном попадании влаги.

Во избежании проблем, помимо соблюдения такого важного условия как равномерность продува поперек штабеля с обязательным реверсом, необходимо помнить о герметичности камеры, поддержании нужного температурно-влажностного режима, а также правильной укладке пиломатериала

Технология сушки

Существует несколько видов технологии просушки, используемых в промышленности. Все они могут различаться по видам используемого типа оборудования, а также по разнообразным способам процесса передачи самого тепла к материалу, который подвергается высушиванию.

Распределение потоков холодного и теплого воздуха при сушке

В основном, технологические процессы просушивания разных видов древесины, разделяются на такие типы:

• способ кондуктивного высушивания;
• находят свое применение и радиационные технологии;
• основной, для просушивания материала, является технология использования электричества
• технологический процесс конвективной просушки дерева.

Конвективная сушка дерева

Низкая или высокая температура для сушки?

Стоит понимать, что ответ будет напрямую зависеть от породы древесины, которую вы хотите использовать для сушки. Некоторые строительные материалы лучше всего подвергать постепенной обработке при небольших температурах, а на другие воздействовать как можно быстрее. Также не стоит забывать еще и о том, что низкотемпературные режимы могут делиться между собой на следующие категории:

• форсированная – материал становится хрупким, окрас значительно темнеет;
• нормальная – прочность древесины немного уменьшается, меняется цвет;
• мягкая – дерево полностью сохраняет свои свойства и не меняет цвет.

Каждая из этих категорий подходит под какой-то конкретный случай. Например, для декорирования стен вовсе не обязательно использовать древесину с хорошей прочностью, однако ее цвет имеет огромное значение. А вот для несущих балок лучше всего применять древесину, которая прошла стадию мягкой обработки, иначе вся конструкция попросту рухнет.

А вот для высокотемпературной обработки характерно два этапа сушки. Первая стадия характеризуется снижением влажности исходного сырья до 20%, после чего древесина как следует остывает и подвергается термообработке вновь, но уже до показателя от нуля до пяти процентов. Подобная технология чаще всего применяется при возведении второстепенных конструкций, которые не имеют особого значения в хозяйстве.

Строительство сушилки

Строительство простейшей сушилки для сушки небольших объемов древесины своими руками в естественных условиях состоит из нескольких этапов:

Устройство сушилки для пиломатериалов.

1. Необходимо выбрать и подготовить площадь для размещения строения. Можно возводить сушилку на придомовом земельном участке. Для сооружения сушилки небольшого размера сгодится плоская крыша. Пол можно выполнить из нескольких слоев рубероида, пересыпанных опилками.
2. Древесина, подлежащая сушке, укладывается в штабель шириной не более 120 см. Оптимальный размер по его ширине — 80 см. Высота укладки 50-70 см. Отдельные слои досок или брусьев прокладываются рейками толщиной не менее 2 см. Штабель рекомендуется укладывать поперек потоков воздуха на данном участке.
3. Создается защита от дождя и снега. На верхний ряд штабеля укладываются сухие деревянные брусья сечением примерно 50х50 мм. На них кладется железо, которое прижимается такими же брусьями.

В такой сушилке материал обдувается воздухом, влага постепенно испаряется, уровень влажности уменьшается.

Типы сушильных камер

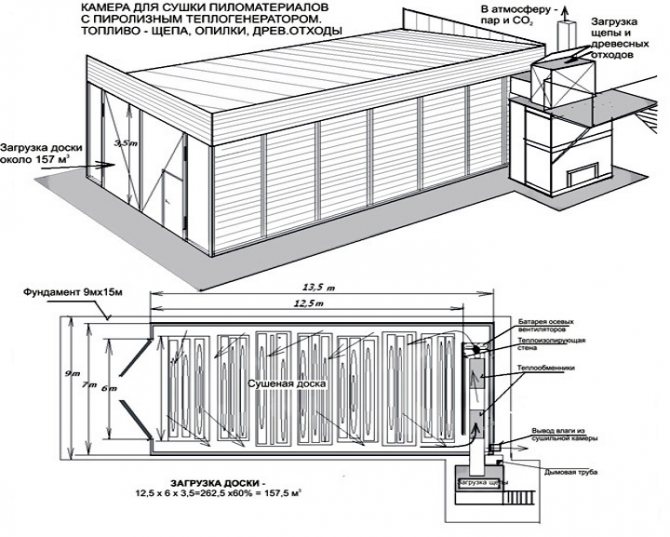

схема сушильной камеры

Высушивание древесины в промышленных масштабах производится в специальных камерах. Влага выводится из пиломатериалов нагретым воздухом и выносится на улицу. В устройстве происходит полный цикл высушивания древесины. Помещение может быть:

• сборным металлическим;
• возведенным из стройматериалов.

Вторые устанавливаются прямо в столярных цехах либо как строения, стоящие отдельно. Стены делают из армированного бетона или кирпича. На крупных предприятиях обустраивают несколько камер, объединенных в модуль с общей системой контроля и подводкой коммуникаций. Воздух циркулирует в сушилке горизонтально или вертикально-поперечно. Древесина в промышленные сушилки может подвозиться по рельсам на тележках, выкладываться вилочными погрузчиками.

Источники тепла в сушилке:

• горячий пар;
• дым;
• лучистое тепло из специальных устройств;
• нагретые полки стеллажей;
• электроток, хорошо проходящий через мокрые бревна;
• электромагнитное поле высокой частоты.

Камера оснащается основным и дополнительным оборудованием. Основное состоит из систем:

• вентиляции приточно-вытяжного типа;
• теплоснабжения;
• увлажнения.

Дополнительное оборудование это утепление стен и дверей, тележки для укладки материала, психометрическое оборудование, электропривод.

Промышленные сушки управляются автоматически, маленькие самодельные — вручную. Влажность регулируется приточно-вытяжной вентиляцией и увлажнителями. Для измерения влажности в помещении установлен влагомер, собирающий данные одновременно в нескольких местах.

В качестве энергоносителя для нагрева воздуха можно использовать: электричество, отходы обработки дерева, жидкое, твердое топливо.

На что обращать внимание при покупке сушильной камеры

Хорошая камера для сушки доски отличается от плохой в конкретной ситуации не только типом, но и производителем

Конкретных производителей я еще коснусь, а пока в общих чертах на что стоит обратить внимание при выборе сушильной камеры для дерева:

1. Качество изделий. Калориферы, вентиляторы и другие элементы системы должны быть изготовлены из материалов не поддающихся коррозии.
2. Герметичность. Ограждения и ворота должны быть полностью герметичны. Не должно быть проникновение влаги и контакта воздуха с внешней средой.
3. Теплоизоляция. Паро- и теплоизоляция должны быть выполнены на должном уровне, иначе эксплуатационные расходы возрастут из-за непредвиденных потерь тепла. А с нарушенным процессом сушки в результате дефектов не справится даже самая современная автоматика.
4. Автоматика. Автоматическая система управления должна минимизировать участие человека, а системы дистанционного управления и оповещения упростить процесс сушки.
5. Вентиляция. Двигатели вентиляторов должны обеспечивать равномерный обдув пиломатериала и стабильную скорость потока воздуха (если он выступает в качестве агента камерной сушки).
6. Надежность. В условиях повышенной влажности некачественное оборудование может выходить из строя, поэтому лучше отдавать предпочтение камерам с импортными комплектующими.

Идеальная сушильная камера доски должна соответствовать 4 основным критериям:

1. Высокое качество высушенной древесины.
2. Низкие затраты на строительство и возведение камеры.
3. Низкая себестоимость сушки в пересчете на 1 куб.м. материала.
4. Экологичность всего процесса сушки.

В идеале, прежде чем инвестировать средства в сушку древесины и строить сушильный комплекс, необходимо провести тщательную подготовительную работу. А именно:

• Проанализировать какой объем сушки планируется в год с перспективой на будущее;
• Есть ли древесные отходы на предприятии, которые могут быть выгодно использованы в последующем при нагреве сушильного агента;
• Учесть возможность организации атмосферной сушки;
• Составить схему реализации проекта и расположения камер.

Но не стоит забывать, что не все зависит от оборудования. Как минимум половина успеха в итоговом результате лежит на обслуживающем персонале и квалификации работников

К примеру, очень важно правильно укладывать пиломатериал в камеру и организовывать хранение сырья

Этапы строительства

Понадобится материал для каркаса, обычно это металлические стойки из уголка или швеллера, используется деревянный брус после тщательной обработки антисептиком. В качестве стенового покрытия применяют металлические листы, панели влагостойкой фанеры, профилированный прокат. Теплоизоляция выполняется с использованием минеральной влагостойкой ваты, пенопласта.

Перед началом строительства определяют расположение одной сушилки или нескольких, что служит планом для устройства бетонного фундамента. Основание выполняется для устойчивости конструкции и равномерного распределения нагрузки на грунт. Если для камеры берется готовый железнодорожный контейнер, тогда делают четыре столбчатых фундамента под углы вагона.

Производится сборка каркаса из металла с помощью сварки или болтовых соединений. При устройстве проверяют вертикальность и горизонтальность строительным уровнем, стараясь четко соблюдать геометрические размеры. После закрепления каркаса в монтажном положении приступают к обшивке наружных стен, попутно вставляя двери и вентиляционные окна.

Теплоизоляционный слой пола, стен и потолка должен быть не менее 12-15 см, основание изолируют от влаги рулонным материалом. После этого делают проверку камеры на герметичность. Для укладки первого слоя ставят стационарные опоры из металла или дерева. Устанавливают источник тепла, обычно это мощный тепловентилятор, располагают его так, чтобы направление горячего воздуха было параллельно лежащим доскам.

Сушка древесины является необходимым условием для получения качественного сырья. Строительство дома или изготовление заполнений проемов из влажного пиломатериала чревато перекосами и нарушением целостности. Чтобы без проблем выполнить работы с деревом, нужно отнестись серьезно к удалению лишней влаги из материала.

Как происходит процесс сушки

До начала работы по тому или иному режиму пиломатериалы нужно прогреть паром, подающимся посредством увлажнительных труб при работающих вентиляторах, закрытых вытяжных каналах и обогревательных приборах.

Обязательно проведите расчет камеры для пиломатериалов. Температура сушильного агента в начале прогрева должна быть на 5 градусов выше первой ступени режима, но не выше 100 градусов. Уровень насыщенности среды для материала с начальной влажностью от 25% составляет 0,98−1, а если влажность ниже этого показателя, то 0,9−0,92 соответственно.

Продолжительность начального периода зависит от породы дерева. Для хвойных он составляет до 1,5 часов на каждый сантиметр толщины. Для мягких лиственных пород он будет больше на 25 процентов, а для твердых лиственных — наполовину больше по сравнению с хвойными породами.

После предварительного прогрева нужно довести показатели сушильного агента до первой ступени рабочего режима. Тогда включается непосредственно сушка с соблюдением выбранного режима. Влажность и температуру можно регулировать с помощью вентилей на паропроводах или шиберов приточно-вытяжных каналов.

При работе инфракрасной сушилки в материалах проявляются остаточные напряжения, которые можно удалить посредством промежуточной и конечной влаго- и теплообработки в среде повышенной влажности и температуры. Обрабатывать нужно те пиломатериалы, которые сушатся до эксплуатационных показателей и затем нуждаются в механической обработке.

Промежуточную влаготеплообработку нужно выполнять в процессе перехода со второй ступени на третью или же с 1 на 2 при использовании высокой температуры. Такой обработке подвергаются хвойные породы 60 мм в толщину или лиственные с толщиной от 30 мм. Температура среды должна быть больше на 8 градусов по сравнению со второй ступенью, но не больше 100 градусов при условии насыщенности 0,95−0,97.

Когда достигается конечная средняя влажность материала, можно выполнять конечную влаготеплообработку. Она проводится при температуре на 8 градусов выше предыдущей ступени, но не выше 100 градусов. Далее, дерево нужно продержать в камере еще 2−3 часа при параметрах последней ступени режима и только потом остановить работу.

Виды сушки

Высушивание своими руками древесины внутри камеры бывает двух видов:

Высокотемпературный процесс обработки выполняется в два этапа. Переход ко второй стадии наступает, когда влажность заготовки снижается до 20 процентов. Данная технология актуальна при применении древесины в качестве материалов для возведения второстепенных конструкций.

Низкотемпературный режим делится на три категории.

1. Мягкая сушка. Здесь пиломатериалы сохраняют свои характеристики, свойства. Потому изменений цвета или параметров прочности изделия не наблюдается.
2. Нормальная сушка. Цвет может меняться, но незначительно. Параметры прочности несколько снижаются.
3. Форсированная сушка. Выполняя раскалывание или скалывание сырья, высушенного в форсированном режиме, оно может становиться хрупким. Также меняется цвет, древесина становится темной.

Источники тепла

Сушильные камеры могут использовать разные источники тепла, задача которых заключается в достижении нужного уровня влажности пиломатериала.

• Дым;
• Подогретый пал;
• Лучистые излучатели;
• Подогретые стеллажи;
• Электрический ток;
• Высокочастотное электромагнитное поле.

Конструктивная камера обязательно включает три компонента:

• Система вентиляции и вытяжки;
• Теплосберегательный узел;
• Система увлажнения.

Сушилки

Сушилки отличаются между собой способами движения воздуха внутри камеры. На основе этого параметра выделяют следующие разновидности:

• Системы с естественным перемещением воздуха;
• Сушильные системы, где используется принудительный принцип воздухообмена.

Построить своими руками проще систему, где используется естественный воздухообмен. При этом показатели ее эффективности значительно уступают принудительной циркуляции воздуха. По этой причине все реже встречаются камеры естественного типа.

https://youtube.com/watch?v=-wiwLlEaaog

Сушилки различают по принципу их действия

Это одна из основных характеристик, на которую следует обращать внимание при выборе сушильного оборудования или проектировании сушильной камеры для ее строительства своими руками

1. Конвективные камеры. Внутри них пиломатериалы обдуваются за счет потоков горячего воздуха. Передача тепла осуществляется конвекционным методом. Такие сушилки делятся на камерные и туннельные. Туннельная камера предполагает загрузку древесины с одного конца и ее выгрузку с другого. Постепенно, перемещаясь на сушилке, материал приобретает необходимые характеристики и параметры влажности. Цикл сушки в туннельных камерах составляет 4-12 часов, применяются на крупных лесопильных производствах. Камерный тип сушилок отличается компактностью, внутри них поддерживается равномерный микроклимат по всему объему камеры. Подобные конструкции позволяют достичь нужных характеристик пиломатериалам различного типа. Это привело к тому, что подавляющее большинство производств, которые занимаются работой с древесиной, применяют именно камерное оборудование.
2. Конденсационные камеры. Здесь влага, которая выделяется из пиломатериалов, оседает на охладителе, после чего накапливается внутри специальной емкости и выводится наружу. Подобные сушильные устройства отличаются повышенным коэффициентом полезного действия. Одновременно с этим процесс подготовки древесины занимает достаточно много времени и наблюдаются внушительные тепловые потери. Лучше всего конденсационная технология показывает себя при подготовке небольших партий древесины, которая отличается повышенной твердостью. Стоимость самого оборудования и себестоимость эксплуатации конденсационных камер делает его предпочтительнее по сравнению с конвективными агрегатами.

Выбор оборудования для сушки древесины — вопрос достаточно серьезный, требующий детального изучения технических характеристик самих камер и особенностей процесса подготовки пиломатериалов к их дальнейшей обработке. Потому при возникновении вопросов рекомендуем посоветоваться со специалистами.

Иногда изготовление сушилки своими руками предпочтительнее покупки заводского оборудования. Но если вы решите собрать устройство своими руками, четко придерживайтесь технологии изготовления. Нарушение рекомендаций может повлечь за собой неприятные последствия для древесины и вложенных в изготовление оборудования средств.
