Столярный верстак своими руками: чертежи, размеры, фото

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Варианты конструкции

На этапе планирования чертеж будущего верстака можно подсмотреть на различных сайтах по продаже подобных изделий. Это поможет быстрее определиться с необходимыми дополнительными приспособлениями и рабочими зонами. Зачастую мастер готов даже приобрести готовое изделие, однако размеры заводских слесарных верстаков не подходят для имеющегося помещения. В этом случае возникает необходимость изготовления по индивидуальным габаритам, что вызывает повышение и так не маленькой стоимости.

Слесарный верстак своими руками может иметь различные чертежи. Во-первых, нужно понимать, какие габариты должен иметь предмет. Это зависит от свободного пространства, но необходимо учитывать удобство при работе. Высота верстака слесарного или столярного должна учитывать рост мастера, который будет на нем работать. Подбирать параметры следует более тщательно, ведь при самостоятельном изготовлении возможно предусмотреть самые незначительные на первый взгляд детали для обеспечения будущего комфорта.

Во-вторых, конструкция верстака должна отвечать требованиям безопасности, то есть иметь необходимую защиту от повреждений. Крышка, изготовленная из дерева, в обязательном порядке покрывается огнеупорной пропиткой для исключения воспламенения и слоем металла для упрочнения и защиты от механических повреждений.

В-третьих, нужно рассмотреть различные особенности, которые повлияют на технические характеристики. Например, практически 80% представленных в интернете моделей слесарных верстаков для самостоятельного изготовления демонстрируют необходимость выполнения станины из металла. Это требует наличие сварочного аппарата и умения с ним обращаться. А если изготовить ножки верстака из дерева, то это не просто облегчит задачу выполнения работы, но и поможет минимизировать вибрации, которые неизбежно возникнут при работе.

И конечно, нужно учесть возможные особенности слесарного верстака при его изготовлении. У некоторого числа мастеров нет возможности закрепить изделие из-за скудного пространства и необходимости постоянного перемещения инструментов. Тогда возможно смастерить слесарный верстак на колесах с защитным экраном своими руками. Это позволит качественно выполнять работы без риска нарушения безопасности при условии мобильности устройства. Схема верстака подобного типа отличается только наличием колесиков достаточной прочности.

Особенности

Столярный верстак представляет собой устойчивое и надежное приспособление в виде рабочего стола, назначение которого – выполнение столярных работ.

Любой столярный верстак оборудуется набором дополнительных устройств, которые необходимы для фиксации деталей во время их обработки.

Параметры верстака зависят от того, какие масса и габариты предполагаются у обрабатываемых деревянных заготовок, а также от габаритов и наличия свободного пространства в помещении. Помимо полногабаритных конструкций, существуют и компактные варианты, которые можно использовать для применения дома или на даче.

Комплекс работ, которые выполняют на столярном верстаке, осуществляется с применением электрического или ручного вида инструмента. Нагрузка на верстак бывает очень значительной, поэтому его делают с применением крепкого и толстого бруса из особо прочных пород древесины: бука, дуба, граба.

Поверхность столешницы, изготовленная из мягких древесных пород, например, из ели, сосны или липы, будет быстро приходить в негодность, особенно при интенсивном использовании такого оборудования, что повлечет за собой дополнительные расходы на периодические обновления покрытия.

Плотницкий верстак имеет несколько элементов, которые являются основными в этой конструкции: основание, столешница и дополнительные элементы крепежа. Столешница должна быть прочной, и проверить это можно так: положите на верстак несколько мелких предметов, а затем ударьте столярным молотком по поверхности верстака – предметы, лежащие на столешнице, при этом действии не должны подпрыгивать.

Традиционно столешницу верстака делают так, чтобы она не обладала излишней упругостью – для этого склеивают несколько деревянных брусков между собой в вертикальном положении, при этом общая толщина должна быть от 6 до 8 см. Иногда столешницу делают из двух щитов, между которыми оставляют продольный зазор. Такая модификация дает возможность обрабатывать детали и заниматься их распиловкой без упора на край верстака, а фиксируя заготовку за счет ее опоры на столешницу всей ее площадью.

Основание для столярного верстака выглядит, как две рамные опоры, которые соединяются при помощи двух царг. Опорная часть должна иметь хорошие жесткость и прочность, ее составляющие элементы входят друг в друга по принципу соединения шип-паз, которые скрепляет столярный клей. Царги, в свою очередь, проходят через сквозные отверстия и закрепляются при помощи вбитых клиньев – изредка клинья требуется добавлять, так как древесина ссыхается и теряет свой первоначальный объем, а также стол расшатывается от больших и регулярных нагрузок.

В части дополнительных устройств столярные столы имеют отличия от слесарных моделей, которое заключается в том, что прижимающие части выполнены не из стали, а из дерева. Тиски из металла не подходят для обработки деревянных заготовок, так как оставляют на поверхности изделия вмятины.

Обычно верстак оборудован парой тисков, расположенных на поверхности столешницы. Различные упоры вставляются в соответствующие гнезда на столе и применяются только при необходимости, а в остальное время хранятся в отдельном ящике. Лоток для расположения инструмента хорош тем, что в процессе работы ничего не теряется и не падает с верстака.

Сборка каркаса

Инструкция по изготовлению

Изготовить верстак своими руками стоит по следующим причинам:

Можно выбрать подходящие размеры поверхности столешницы индивидуально. Если мастерская маленькая, то стандартный верстак в ней может не поместиться.
Использовать в процессе изготовления можно любой подручный материал, что уменьшит затраты на покупку дорогостоящего металла или древесины.
Можно разработать индивидуальный дизайн, продумать размещение тисков так, как удобно мастеру.

Дополнительно этот вариант актуален, если нужно быстро организовать рабочий процесс без лишних затрат на покупку уже готового верстака. Принцип сборки не требует особых умений или использования сложного инструментария.

Как сделать верстак из дерева своими руками:

Первый этап – это создание чертежа, в котором будут указаны все размеры и особенности конструкции. Эскиз с точными параметрами и указанием деталей поможет выстроить все последующие этапы изготовления.
Изготовить столярный верстак своими руками и чертеж к нему несложно. Нужно подготовить ватман, линейку и карандаш. Сначала сделать набросок, на котором будут видны все особенности конструкции. Потом каждой детали конструкции присвоить параметры – высоту, ширину, толщину.
Деревянный верстак изготавливается из бруса, досок и фанеры. Скрепляться все детали будут гвоздями, шурупами, скобами, кое-где даже клеем. Чтобы изготовить части конструкции нужно подготовить лобзик, дрель, шуруповерт, циркулярную пилу, шлифовальную машинку. Дополнительно понадобятся и другие строительные инструменты – строительный уголок, рулетка, молоток, карандаш, а также средства личной защиты.

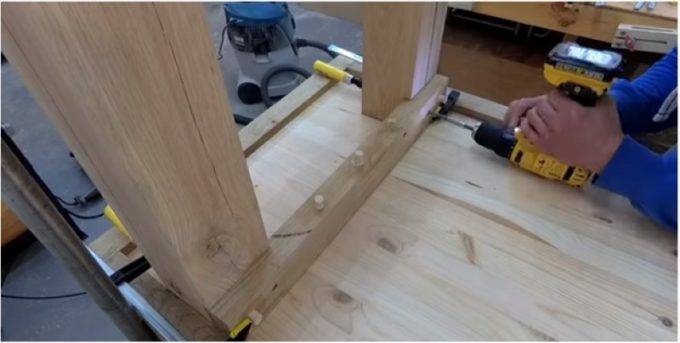

Сначала изготавливается опорный каркас. В соответствии с параметрами, которые указаны в чертеже, осуществляется распил бруса. В результате должно получиться: 4 опорные ножки, 2 длинные и 2 короткие распорки, 1 поперечная распорка и 4 балки горизонтального типа.
Далее изготавливается опорный каркас из уже готовых частей. Для этого используются саморезы и шуруповерт. Предварительно может понадобиться изготовление отверстий под крепежные детали. Все должно полностью соответствовать чертежу.
Потом изготовляется сама крышка столярного верстака. Для этого все доски между собой промазываются клеем и плотно прижимаются друг к другу. Максимально сцепления можно достичь, если всю заготовку поместить в тиски. Производится подравнивание концов.
После склеивания столешница шлифуется. Дополнительным фиксатором станет рама вокруг сформованного каркаса. Это конструкция из досок, которые соединены между собой скобами и дополнительно закреплены в основание столешницы.
Монтаж тумбы и столешницы осуществляется самым простым способом. Насквозь через крайние части столешницы проделываются дырки с помощью дрели. В полученные основания вкручиваются саморезы. Улучшить сцепление поможет клей, который предварительно наносится на вершины брусов. Таким же образом монтируется и тумба.

Можно собрать такую же конструкцию, формируя пазы под каждую составляющую каркас деталь. Это поможет усилить конструкцию. Но времени на изготовление такого варианта потребуется намного больше.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака

Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет»

Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Освещение рабочего места

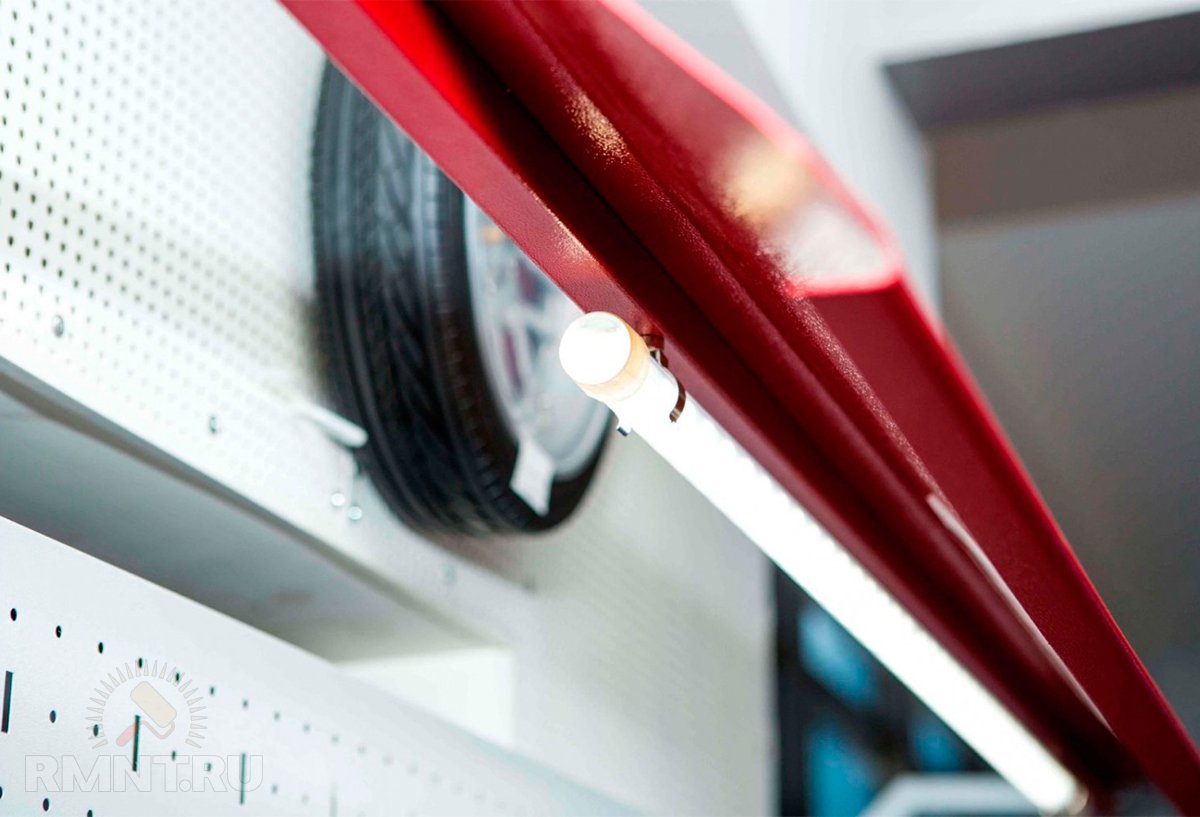

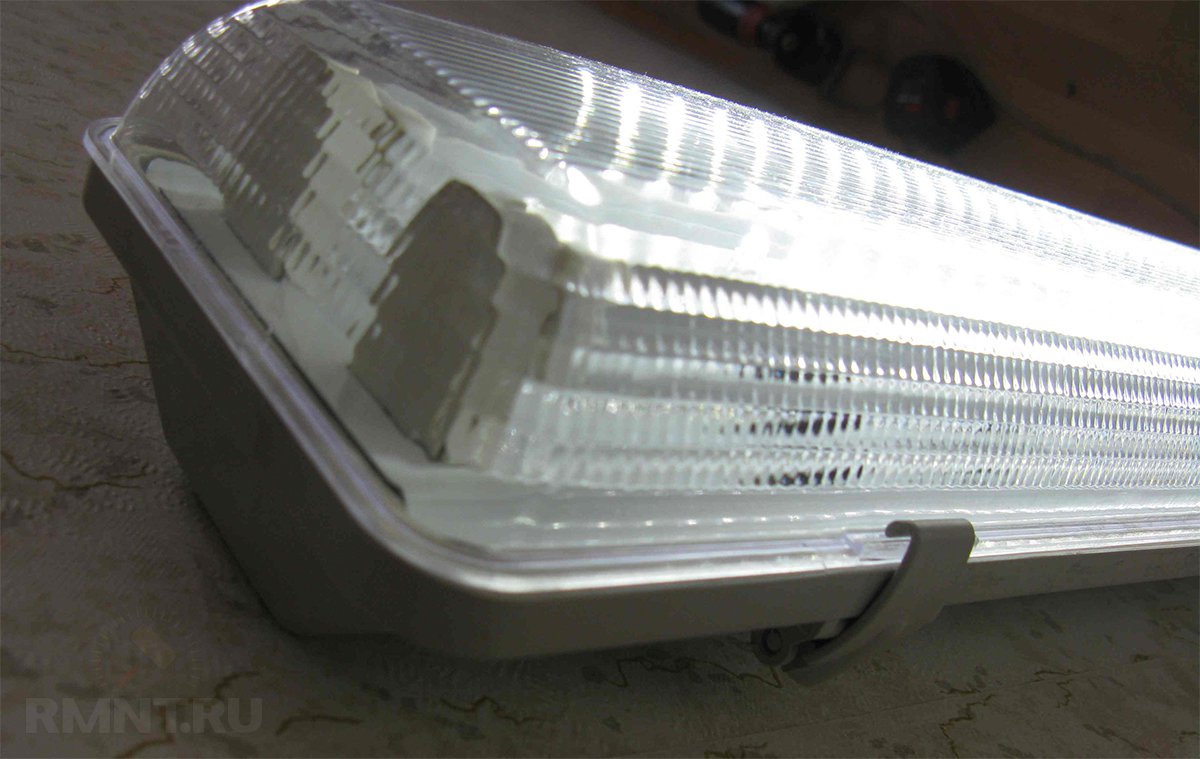

В качестве источников света стоит всерьёз рассматривать два варианта: потолочные люминесцентные светильники на две лампы или светодиодные фонари

Главное преимущество первых — дешевизна, но по неосторожности ртутные трубки легко разбить, плюс такое освещение требует периодического ремонта

Светодиодные прожекторы несколько дороже, но гораздо долговечнее и менее прожорливее. Из недостатков можно также выделить достаточно резкий свет, отбрасывающий контрастные тени. Это решается либо установкой матовых рассеивателей или световодов, либо увеличением числа фонарей до 5–6 штук и пересечением их световых потоков. Не забудьте про небольшой переносной светильник, который всегда должен быть под рукой, и дополнительную настольную лампу.

Как сделать верстак своими руками

Верстаки бывают разных конструкций. Поэтому рассмотрим несколько вариантов такого стола и этапы его изготовления.

Из дерева

Для начала нужно подготовить инструменты и материалы:

ножовка по дереву;
шуруповерт;
угольник;
уровень;
крепеж;
ключи;
брус 100*100 мм;
доска 30-40 мм;
фанера 30 мм.

Пошаговое руководство:

Согласно чертежу нарезают доски для изготовления нижней рамы, которая будет использоваться под инструменты. Соединяют пиломатериал между собой при помощи саморезов либо металлических уголков.
Аналогичным образом собирают верхнюю раму.
Из бруса нарезают опорные ноги и фиксируют их к каркасу стола посредством болтового соединения. Для этого в раме предварительно сверлят отверстия. В зависимости от размеров верстака, количество ног может быть от 6 до 8.
Чтобы конструкция стала жесткой, в нижней части стола делают полку. Она может крепиться как к нижней раме, так и на дополнительные планки, которые фиксируют в нижней части каждой ножки. В качестве материала для полки можно использовать ДСП либо фанеру.
Завершив сборку каркаса, приступают к столешнице. Лучше всего сделать ее из досок 50 мм. Доски нарезают в размер и закрепляют саморезами к каркасу.

Чтобы увеличить систему хранения, к задней части верстака можно закрепить щит из ОСБ либо металла. Для этого в ножках сверлят отверстия и крепят к ним выбранный материал на саморезы или болты. К щиту фиксируют крючки любого вида, на которые навешивают инструмент.

С металлическим каркасом

Благодаря железному каркасу, такой верстак будет прочным и надежным. Из материалов нам понадобятся:

профильная труба 50*50 мм;
уголок 40*40 мм;
лист металла 2 мм;
фанера;
саморезы;
краска.

Инструменты:

болгарка;
сварочный аппарат;
дрель;
рулетка;
ножовка по дереву;
электролобзик;
кисть;
наждачка;
линейка;
уровень.

Для конструирования верстака за основу взят такой чертеж.

Разберемся, как сварить металлический каркас рабочего стола:

Согласно чертежу из профильной трубы нарезаем заготовки и свариваем их при помощи сварочного аппарата. Таким образом, получим основу верстака.
Сварные швы хорошо зачищаем болгаркой.
К задней части конструкции привариваем уголки, которые будут служить основанием для крепления панели под инструменты.
Привариваем дополнительные элементы из профтрубы для усиления каркаса.
Для размещения и фиксации столешницы из дерева собираем раму из уголка.
Все места соединений усиливаем железными пластинами.
По углам привариваем металлические распорки. Поскольку на стол будут возлагаться ударные нагрузки, вибрации, поэтому заранее стоит учесть эти нюансы.
Чтобы в столе было удобно хранить небольшой инструмент, крепеж и пр., изготавливаем фанерные ящики.
По бокам ящиков крепим направляющие для мебели.
Под каждый ящик в столе делаем салазки, что позволит с легкостью открывать и закрывать их.
Каркас изделия обезжириваем и покрываем краской.
Для столешницы используем доску 50 мм соответствующей длины. Если досок нужной размерности найти не удалось, их можно расположить поперек стола. Укладываем пиломатериал в каркас из уголков.
На деревянную столешницу будет возлагаться часть нагрузки во время работы.
Шлифуем деревянную поверхность болгаркой с насадкой под наждачку.
Стол можно оставить в таком виде либо зашить листом металла. Во втором случае доски нужно обработать антисептиком.
По размерам столешницы вырезаем лист металла.
Железо покрываем специальным средством от коррозии, даем высохнуть, после чего укладываем металл поверх дерева.
На переднюю стенку каждого ящика крепим ручки.
На готовую рабочую поверхность можно закрепить наждак либо тиски.
Если же столешница останется деревянной, в досках лучше предусмотреть отверстия, в которые будут загоняться клинья в качестве упоров при обработке пиломатериала.
В открытой части верстака можно установить полки для хранения инструмента.
Для создания панели под инструменты из листа фанеры вырезаем кусок подходящего размера и покрываем антисептиком.
Посредством болтов и гаек закрепляем фанеру к каркасу верстака, в результате чего получаем удобную панель, на которой можно расположить часто используемый инструмент.
В фанеру можно вкрутить саморезы либо использовать подходящие крючки для удержания инструмента.

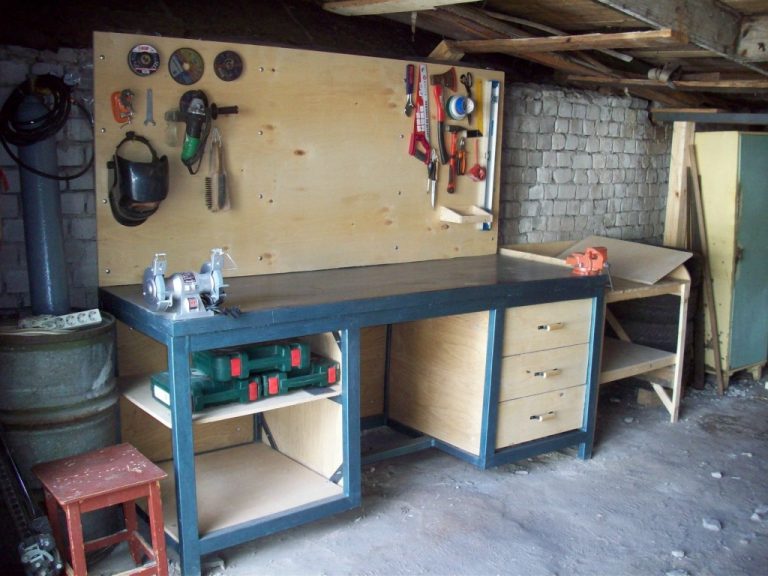

Готовый верстак имеет такой вид.

Верстак в гаражных условиях является незаменимым приспособлением. На нем можно заниматься обработкой дерева, металла, собирать какие-либо конструкции, варить. Наиболее простые варианты верстаков из дерева в гараж рассмотрены в статье, а как сделать такое изделие своими руками, подробно изложено с чертежами и размерами на фото-примерах с пошаговыми инструкциями.

Инструкция по изготовлению верстака

Поскольку каждый делает стол «для себя», приводить в статье точные методики нецелесообразно. Но общий алгоритм для разных конструкций одинаковый.

После всей подготовки и изготовления чертежей приступаем к сварке нашего будущего верстака.

Металлического

Начать можно с изготовления столешницы.

Сделайте деревянный щит толщиной 4–6 см. Он нужен для амортизации ударов и тишины при работе. Сначала просушите древесину, а затем пропитайте её средствами от гнили и жуков-короедов.
При желании в нижней части присоедините полосы толстой резины по всему контуру.
Накройте щит металлическим листом и зафиксируйте его саморезами.

После этого изготавливаем каркас.

Разрежьте прокат или круглую трубу на части необходимой длины. Желательно сразу убрать заусенцы и скруглить острые грани. Каркас можно сделать из уголка размером 20х20х3 мм.
Будет правильно, если предварительно вы зачистите металл от грязи и ржавчины.
Сварите все отрезки в нужной конфигурации. Для прочности на сварные швы навариваются дополнительные накладки или делаются распорки.

После монтажа основных элементов наварите продольные и поперечные полосы. Чем их больше, тем лучше, с точки зрения прочности.

Из уголка сделайте направляющие для ящиков.

Зафиксируйте столешницу в верхней части верстака. Это можно сделать болтами или сваркой. При этом лучше сначала наложите столешницу и тогда сверлите отверстия. Иначе при монтаже они могут сильно не совпасть, и их придётся сверлить заново.

Для безопасной работы на верстаке нужно использовать болты с потайной головкой. Углубления для них делаются зенковкой или большим сверлом (им нужно снять фаску под головку болта).

Зачистите все швы. Они должны быть аккуратными и не иметь капель металла.

Основное правило – длина и площадь сварного шва при стыковке деталей должна быть наибольшей. Для этого можно сделать дополнительные пропилы или фаски в свариваемых элементах.

Добавьте менее ответственные детали.

Если ваш верстак будет с полкой, для неё понадобится лист фанеры или ДСП.
Из дерева или тонкого металла сделайте ящики для инструментов. Их размер зависит от ваших предпочтений. Не забудьте вырезать или приварить ручки, чтобы их можно было выдвинуть.

Инструменты закрепляются на колышках или гвоздиках.

Далее, покройте металлические части грунтовкой в 2 слоя, а затем краской. Столешницу обработайте преобразователем ржавчины.

Более наглядно процесс работы показан на видео.

А если вам нужна менее монументальная конструкция, можно изготовить верстак из дерева.

Деревянного

Такой верстак больше подходит для столярных работ, чем для слесарных. Даже самое прочное дерево не выдержит больших нагрузок, поэтому можно сделать металлический каркас и деревянную столешницу.

Чисто деревянный верстак проще изготовить и стоить он будет дешевле. Вот примерно как он выглядит.

При работе обратите внимание на некоторые особенности

Бруски соединяются уголками или винтами.
Соединение получится более прочным, если болты будут проходить насквозь и заканчиваться гайкой.
Не забывайте подкладывать шайбы.
Дерево должно быть хорошо просушенным. Работа с сырым не допускается.
Все части такого верстака нужно покрыть антибактериальным составом и средством от жуков-короедов.

Такой верстак может быть складным (но прочность снизится ещё больше)

В таком случае нужно особое внимание уделить шарнирам

Просверлите в деталях большее отверстие, чем скрепляющий болт.
Вставьте в него металлическую трубку. Её концы должны выступать на 1–2 мм.
Между деревянными планками желательно положить стальную шайбу.
Затем соедините эти элементы болтом. Подложите широкие шайбы под болт и гайку.
Накрутите контргайку или застопорите разъёмное соединение другим способом.

Вот варианты таких станков.

Не забывайте, что деревянные конструкции требуют ухода. На них не должно попадать машинное масло, растворители и другие агрессивные вещества. Да и нужно периодически смотреть, что гайки не раскрутились. Металлические верстаки такой заботы не требуют.

После сборки приступаем к обустройству нашего нового верстака.

Применение слесарного верстака

На таком столе выполняют следующие виды работ:

доводочные;
слесарно-сборочные;
регулировочные;
монтажные;
наладочные;
рихтовочные и другие.

Такое оборудование используют не только в помещениях подсобного характера, но и даже на станциях технического обслуживания машин, автосервисах и крупных промышленных предприятиях.

Надежный слесарный стол дополнительно оборудуют осветительными узлами, чтобы обрабатывать и ремонтировать на них различные изделия, тисками и прочими приспособлениями

Верстак предназначается для более эффективного применения рабочего места, поэтому при его создании своими руками принимают во внимание специфику производства и планировку помещений

Это интересно: Как сделать споттер из сварочного аппарата своими руками

1 Устройство и проектирование столярных верстаков

Как для кузнеца основным рабочим инструментом является молоти наковальня, так и в столярной мастерской основным рабочим элементом является верстак. Такой рабочий стол универсален, он одновременно выступает местом для раскройки, обработки и сборки деталей из дерева, хранения рабочих инструментов и приспособлений.

Базовой частью конструкции любого верстака, независимо от того, сколько операций на нем будет выполнятся, является обычная столешница из твердых пород древесины (лучше всего подходит бук и дуб). Толщина столешницы должна составлять 60-70 мм, при этом в задней по всей ее длине вырезается продольная канавка для хранения мелких инструментов. Крупные приспособления складируются в подверстачье — полочке под столешницей.

Устройство верстака

На столярном верстаке должны обязательно присутствовать тиски, которые используются для фиксации обрабатываемых заготовок. Функциональность стола значительно расширяется отверстиями для установки струбцин, которые высверливаются по краю внутреннего контура столешницы.

Общую высоту конструкции необходимо подбирать исходя из роста мастера, обычно она варьируется в пределах 70-80 см. Ширина и длина столешницы непосредственно зависят от размеров мастерской либо гаража, для одноместного рабочего стола оптимальной является длина 2 метра, ширина — в районе 90 см.

Стационарный стол может иметь вес до 100 килограмм. Если же планируется изготовить складной верстак, то нужно будет позаботиться об его облегчении посредством использования менее толстой древесины. Складная конструкция предполагает возможность откручивания столешницы от ножек, при этом сами ножки могут быть разборными либо телескопическими.

Верстачная доска, вид сверху

В мастерской верстак лучше всего располагать возле окна, что даст рабочему месту естественное освещение в дневное время суток. Наличие искусственного освещения является обязательным, также возле столешницы нужно разместить несколько розеток для подключения электроинструмента.

1.1 Выбор материалов и сборка

Для изготовления каркаса и ножек хорошо подходит строганный брус размером 100*70 мм, для столешницы лучше всего брать строганные доски дуба или бука толщиной 4-5 см. Более дешевый вариант — столешница из листа ДСП, однако прослужит она меньше. Помните, что чем толще используются доски, тем тяжелее и устойчивее будет столярный верстак, что позитивным образом скажется на удобстве работы.

Крепежные элементы подбираются исходя из того, будет ли стол стационарным (используются гвозди и саморезы) либо сборным (болты и гайки).Из электроинструмента для монтажных работ вам потребуется дрель, болгарка и шуруповерт, также не лишними будут шлифовальная машинка, однако можно обойтись обычным рубанком.

Столярный верстак своими руками делается в два этапа — сборка каркаса и монтаж столешницы. При сборке основания нужно пытаться получить максимально жесткую раму, добиться этого можно расположив между ножками горизонтальные перемычки (на высоте 50-60 см от пола), которые в дальнейшем послужат несущим элементом под монтаж полочек.

Каркас верстака

Соединять брусья каркаса между собой можно с помощью склеивания в систему «шип-паз», однако удобнее всего использовать металлические уголки и саморезы. Увеличить надежность конструкции можно жестко прикрутив одну из горизонтальных перемычек к стене, однако такое решение применимо лишь при изготовлении стационарного верстака.

Закончив с основанием можно переходить к сборке второй части — столешницы. Если рабочая поверхность состоит из нескольких досок, стыковать их между собой нужно максимально тщательно, чтобы влага и пыль не скапливались в щелях. Соединяются доски на 3-ех брусках (боковых и центральном), расположенных под столешницей. Размеры столешницы должны быть такими, чтобы ее контуры выходили за пределы основания на 5-10 см. По завершению сборки столешница шлифуется и покрывается олифой, на основании ее проще всего закрепить с помощью стальных уголков.

Столешница верстака

Крепить тиски на верстаке нужно с помощью болтов и гаек М12, при этом в столешницы предварительно необходимо вырезать отверстия под головки болтов. Размещать тиски можно в любом удобном для вас месте, но не в углу, так как при сильной нагрузке он сможет обломится.

Устройство столярного верстака также предполагает наличие упоров, которые можно приобрести уже готовые и закрепить болтами, либо же сделать своими руками. Под упоры вырезаются отверстия в передней части столешницы, в которых размещаются выточенные по размеру деревянные бруски. Для более надежной фиксации их можно сделать в виде расширяющихся к верху колышек.

Универсальный верстак для гаража

Если вам нужно оборудовать рабочее место в гараже, чтобы была возможность выполнять все виды работ от пайки до обработки древесины, то представленный здесь универсальный верстак как раз подойдет для этих целей. Автор предусмотрел, чтобы можно было работать стоя и сидя, для универсальной модели это конечно предпочтительней. Эргономичная высота для работы составляет около 8 см ниже локтя, так что стол имеет высоту 110 см в высоту, но вы естественно можете отрегулировать высоту под свои потребности. Ниже на фото представлены необходимые инструменты и размеры, правда в дюймах (1 дюйм – 2,54 см).Последовательность сборки на пошаговых фотографиях показана довольно подробно

Источник фото http://www.instructables.com/id/Customizable-Standing-Work-Bench/?ALLSTEPS

Как сделать деревянный верстак

Альтернативный вариант недорогому и простому в эксплуатации оборудованию – деревянный стол верстак, изготовленный в гараже своими руками. Чтобы его сделать, понадобятся:

доска с обработанной поверхностью, длиной 40-50 мм;
прямоугольная коробка из бруса;
саморезы, гвозди шурупы.

Инструмент:

шуруповерт или отвертка;
пила (ручная или дисковая);
ножовка;
рулетка.

Раскроить и собрать материал для деревянного верстака одному человеку не составит большого труда. Основное правило – соблюдать последовательность при этапах сборки:

Первым делом изготавливаются вертикальные ножки будущей конструкции.
Следующий этап – сборка двух пространственных устройств. Для этого соединяем основу поверхности стола и раму. Полученная конструкция – готовая станина.
В выбранном месте в гараже устанавливаем столешницу. Фиксируем ее при помощи бруса с тыльной стороны для устойчивого положения и жесткости. Прикрепляйте внимательно – следите, чтобы не попасть в места перехода поперечин в рамы.
В заключение в нижней части ставим полку. Доску можно взять небольшой толщины.
Обрабатываем всю деревянную поверхность специальным противопожарным составом и лаком на водной основе.

Верстак универсальный своими руками

Простая и функциональная конструкция представленного универсального верстака поможет максимально эффективно использовать рабочее пространство в вашем гараже или мастерской. Особенность конструкции предусматривает дополнительную полку и мобильность за счет колесиков. Вообще чем больше подвижных частей, тем больше вероятность кривых деталей и убытков. Поэтому на верстаке всё всегда должно чётко крепиться и проверяться. Поэтому даже для небольших по объему домашних работ, к изготовлению рабочего стола нужно подходить ответственно. Порядок сборки смотрите на пошаговых фото.

Источник фото http://www.instructables.com/id/All-in-One-Work-Bench/?ALLSTEPS

Верстак своими руками

Сборка каркаса

Варианты конструкции

Особенности

Сборка каркаса

Инструкция по изготовлению

Ошибки при сборке

Монтаж слесарных тисков на верстак

Освещение рабочего места
