Применение
ШХ15 применяют в подшипниковой отрасли. Из неё изготавливают шарики, предельный размер которых составляет 150 мм, роликов с максимальным размером до 23 мм. Кроме того, из стали марки ШХ15 производят подшипниковые кольца толщина которых не превышает 14 мм.
Во время работы детали подшипника подвергаются большим нагрузкам, распределяемым на малой площади. Более того, эти нагрузки имеют разную полярность, такие нагрузки называют знакопеременными, они могут достигать давления порядка 300 — 500 кг/кв. см. Именно поэтому термообработка этой стали проходит при высоких температурах.
Важно понимать, что такие нагрузки не могут пройти бесследно и рано или поздно на внутренней поверхности колец могут образовываться микротрещины. Появление дефектных участков приводит к росту ударной нагрузки, которая, в свою очередь, приводит к росту дефектных участков в результате подшипник выйдет из строя. В промышленности этот материал применяют уже около 100 лет, кроме подшипниковой отрасли этот материал используют для производства режущего инструмента, в том числе и ножей
Нож, выполненный из стали, обладает большим запасом прочности и способностью длительное время сохранять заточку. Характеристики материала позволяют изготавливать элементарные кухонные ножи
В промышленности этот материал применяют уже около 100 лет, кроме подшипниковой отрасли этот материал используют для производства режущего инструмента, в том числе и ножей. Нож, выполненный из стали, обладает большим запасом прочности и способностью длительное время сохранять заточку. Характеристики материала позволяют изготавливать элементарные кухонные ножи.
Расшифровка стали ХВГ
Марка ХВГ является базовой для аналоговых сталей перлитного класса. Ее химический состав обеспечивается минимальным количеством легирующих элементов (всего 4):
- углерод — ± 1,0 %;
- хром — 0,9-1,2 %;
- кремний — 01-0,4 %;
- вольфрам — 0,2-1,6 %.
Остальные элементы — второстепенные по значимости и выдерживаются в такой концентрации:
- марганец — 0,8-1,1 %;
- молибден до 0,3 %;
- никель — до 0,35 %;
- медь — до 0,3 %.
Так как сталь марки ХВГ относится к высококачественному классу, то содержание вредных примесей фосфора и серы регламентируется до 0,03 % (это минимально возможный предел). Остаточный кислород раскисляется при введении легирующих элементов Si и Mn.
Влияние элементов на свойства
На свойства стали влияет две составляющие:
- концентрация химических элементов, т. е. химический состав стали;
- их взаимодействие друг с другом, а также по отношению основного элемента (в данном случае Fe), что определяется термической обработкой.
Вводятся модифицирующие материалы в расплав, чтобы определенным образом заполнить кристаллическую решетку и тем самым определить ее свойства. К таким понятиям относятся:
- Прочность — любое искажение кристаллической решетки повышает эту характеристику;
- Увеличение слоя закалки — равномерное распределение температуры;
- Уменьшение деформаций — укомплектованная кристаллическая решетка;
- Склонность к трещинообразованию — здесь имеется в виду прочные межкристаллические связи т. е. образование карбидов по границам зерен, также это может быть образование сегрегаций.
Основной элемент повышающий прочность и определяющий сплав как сталь — углерод. Являясь ненамного меньшим, чем молекула Fe по размеру, он размещается в металлической решетке, образуя карбиды. Их форма, расположение и размеры имеют основное значение для характеристик металла при последующей отработке.
Главный легирующий элемент ХВГ — хром. Его атомы небольшие по размеру, уплотняют собой решетку, придавая ей еще большую плотность и стабильность. Особенность атомов хрома образовывать оксиды практически такого же размера, как и сам атом, используются при выплавке сплава со свойствами нержавейки, но это при его содержании выше 10,5 %, а до этого предела он хорошо повышает прокаливаемость.
Для увеличения слоя закалки и уменьшения зерна ХВГ (что увеличивает качество стали) используются и следующие два элемента: молибден и вольфрам. Помимо того, что они образуют еще более прочные карбиды, чем углерод, эти металлы очень тугоплавки и являются центрами кристаллизации, измельчая зерна, что повышает пластичность металла, не меняя его твердости, а также увеличивает прокаливаемый слой.
Легирование кремнием и марганцем (этот элемент не указывается в маркировке ввиду его второстепенного влияния по значимости). Кремний не карбидообразующий элемент, он выталкивает карбиды к границам зерен, таким образом, упрочняя металл. Марганец в данном случае используют для баланса, т. к. он в этой концентрации увеличивает вязкость и пластичность, снижает нежелательные последствия такого повышения прочности.
- ГОСТы 5950-2000, 2591-2006, 2590-2006 – общие стандарты фасонного проката
- ГОСТы 8560-78, 8559-75, 7417-75, 5950-2000 – калиброванный пруток
- ГОСТы 1133-71, 7831-78, 5950-2000 – поковки
- ГОСТ 4405-75 – полосы
- ГОСТы 14955-77, 5950-2000 – серебрянка и шлифованные прутки
Сталь ШХ15: что это?
Сталь ШХ15 — углеродистая низколегированная хромовая сталь. В сплав входят основные и дополнительные компоненты. Причем последних в составе — не более 2,5% от общего количества.
Основные компоненты, влияющие на качество стали ШХ15, следующие:
- углерод — его в сплаве содержится довольно много. Благодаря этому сталь приобретает дополнительную твердость;
- кремний — способствует улучшению свойств других составляющих. Положительно влияет на твердость;
- марганец — вспомогательное вещество, упрощающее процесс обработки стали;
- хром — в больших количествах повышает устойчивость к ржавчине. Однако в данной разновидности сплава его содержание невелико. Потому сталь считается подверженной к коррозии.
Сочетание всех компонентов делает сталь ШХ15 очень твердой и износостойкой. Именно поэтому изначально она применялась только в производственной сфере. Ее использовали для изготовления шариков для подшипников (буква Ш в названии обозначает эту сферу применения).
Сейчас из нее делают разные виды ножей: от охотничьих до кухонных. Они долго держат заточку, отлично справляются с разделкой костей, мяса.
Нож «Рысь» 24 см — 6000 руб.
Химический состав
ГОСТ 801 – 78 определяет процентное соотношение веществ входящих в состав ШХ15:
- углерод до 1,05%;
- хром до 1,65%;
- кремний до 0,37%;
- марганец до 0,4% и многие другие.
Такой состав обеспечивает высокие прочностные показатели, которые позволяют использовать этот материал для изготовления шариков, внутренних колец для подшипников разного типа.
Расшифровка
Название ШХ15 говорит о том, что в ее состав входит хром в количестве 1.5%. Буква Ш обозначает, что эта марка применяется для изготовления подшипников.
Сталь имеет следующие особенности:
- она склонна к отпускной хрупкости;
- предел прочности этого материала лежит в диапазоне от 590 до 750 МПа;
- при разрыве удлинение может составить 20%;
- ударная вязкость составляет 440 кДж/кв. М.
Для достижения заданных параметров прочности, материал подвергают нагреву до таких температур, превышающую точку эвтекдоидного превращения, то есть той точки, когда один твердый раствор разделяется на два. Это превращение создает необходимую концентрацию таких веществ, как углерод и хром. Кроме того, образуется мелкое однородное зерно.
Аналоги
Отечественная промышленность выпускает следующие аналоги:
- ШХ9;
- ШХ12;
- ШХ15СГ.
Существуют и импортные аналоги:
- США – 52100;
- Германия – 100Cr6;
- КНР – GCr15;
- Южная Корея – STB4.
ГОСТ
Потребители могут приобрести на рынке следующие изделия из ШХ15:
- прокат, в т.ч. фасонный – ГОСТ 801-78;
- пруток, в т.ч. калиброванный – ГОСТ 7417-75;
- серебрянка – ГОСТ 14955-77;
- Полоса, проволока – ГОСТ 103-76, ГОСТ 4727-83.
К основным свойствам можно отнести следующие:
- однородная структура;
- обрабатываемость различными способами;
- твёрдость;
- получение тонкой кромки при заточке клинка;
Химический состав
Сталь ШХ15 имеет необычный химический состав, который определяет её рабочие свойства. Данная марка относится к низколегированным хромистым сплавам, что обусловлено большим количеством базовых добавок, которые и придают те самые прочность и износостойкость. В состав включены такие элементы:
- Углерод (0,95-1%) – довольно высокая его концентрация позволяет добиться повышенной твёрдости структуры.
- Марганец (0,2-0,4%) – имеется в составе практически всех сталей. Его применяют для удаления из стали кислорода и серы. Также он благоприятно влияет на ковкость и свариваемость сталей.
- Кремний (0,17-0,37%) – применяют при выплавке сталей, положительно сказывается на прочности и улучшает эффект других компонентов. В комбинации с марганцем или молибденом кремний обеспечивает более высокую закаливаемость стали.
- Хром (1,35-1,65%) – хром обеспечивает устойчивость сплава к ржавлению, но только в том случае, если его содержание в нём превышает 13%. Поэтому ШХ15 характеризуется низкой стойкостью к коррозиям. Небольшое количество хрома определяет то, что он не образует собственные карбиды, остаётся в твёрдом растворе и может входить в состав цементита. Структура характеризуется однородностью при небольших карбидах. Именно это свойство приводит к повышению износостойкости.
Расшифровка
На первый взгляд может показаться, что название сплава «ШХ15» — это простой набор бук. Однако это совсем не так, эти буквы являются символами аббревиатуры и несут смысловую нагрузку. Человек, который хоть немного разбирается в маркировках металлов, может из этого названия извлечь некоторые полезные сведения:
- Ш – этой буквой согласно ГОСТу маркируются все подшипниковые стали;
- Х – означает наличие в химическом составе стали хрома;
- 15 – это процентное содержание того самого хрома (1,5%).
ГОСТ
Государственные стандарты регулируют производственные этапы, характеристики, свойства всех сталей, исключением не является и ШХ15. Вся подробная информация о подшипниковых сталях содержится в ГОСТе 801-78. Тут указан и допустимый предел элементов в химическом составе, и правильность закалки, и правильная маркировка, и применение, и т.д. Также для каждого отдельного изделия, для производства которых применяется ШХ15, имеет свой ГОСТ. Виды поставки материала:
| В22 — Сортовой и фасонный прокат | ГОСТ 2590-2006; ГОСТ 2591-2006; |
| В23 — Листы и полосы | ГОСТ 103-2006; |
| В32 — Сортовой и фасонный прокат | ГОСТ 14955-77; ГОСТ 7417-75; ГОСТ 801-78; |
| В62 — Трубы стальные и соединительные части к ним | ГОСТ 800-78; |
| В73 — Проволока стальная легированная | ГОСТ 4727-83; |
Опыты по закалке ШХ15
Данная тема предназначена скорее для тех, кто только пробует себя в термообработке.
Добрались руки до опытов с термической обработкой инструментальной стали, выбор пал на ШХ15, так как она довольно сильно распространена и в её обработке нет особых сложностей. Попробую рассказать, что из этого вышло, возможно кому-то будет полезно.
И так первое — это печь, я использовал электрическую муфельную
Нагрев буду проводить без какой-либо защиты, температура окончательного нагрева по справочнику 830-860 град., причем нижний диапазон выбирается для изделий небольшого сечения и структуры мелкозернистого или пластинчатого перлита, а верхний диапазон для более массивных деталей и более грубой структуры.
Если нет возможности определить температуру по приборам, то можно попытаться сделать это на глаз, зная, как зависит цвет стали от температуры нагрева.
Так называемые цвета каления
Вот он собственной персоной-зернистый перлит. Такое название ему дали из-за цвета, который принимает образец после травления на структуру — перламутровый, жемчужный. Эти маленькие шарики на фото представляют собой карбид железа, при нагреве под закалку их часть растворяется и тем самым обогащает основу, при резком охлаждении за счет того, что растворенный углерод не успевает выпасть и остается в мартенсите (новая структура, получаемая при закалке) мы имеем высокую твердость.
И так есть печь и температура, как выбрать время выдержки? Оно зависит от объема садки, от сечения детали. В подобных печах берется 1,5 минуты на 1 мм сечения, но не менее 5 минут для тонких деталей.
Чтобы снизить возможность образования трещин и уменьшить деформации, охлаждение производят в масло типа И12 с температурой 30-50 градусов. Были попытки закалки на воду, но из-за слишком быстрой скорости охлаждения пошли трещины от концентраторов напряжений.
Охлаждение вытянутых, длинных деталей нужно производить в вертикальном положении опять же, чтобы уменьшить коробление, перенос из печи в закалочную ёмкость осуществить быстро, чтобы изделие не успело подстыть, а то не получится должной закалки, успеет произойти промежуточное превращение.

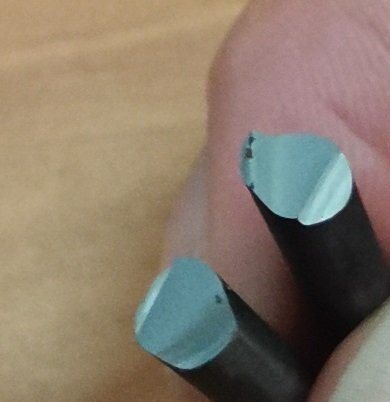

Чтобы оценить, получилась закалка или нет, не имея под рукой ни микроскопа ни твердомера, можно взять надфиль и попробовать, как он «берёт» нашу деталь. При должной закалке мы получим твердость около 65 HRC, примерно такую же имеет и надфиль, он не должен оставлять заметных следов на закаленной детали. Чтобы оценить структуру, можно выполнить излом и посмотреть на него, если все сделали правильно, то излом будет матово-серый, фарворовидный, как на фото ниже
В случае, если мы недогрели деталь и она не закалилась, то излом будет темно-серый, крупнозернистый, местами волокнистый, в случае с перегревом все тоже весьма понятно — зернистый или крупнозернистый излом с блестками, как ниже
Перегрев сообщает детали пониженные механическое свойства, оно становится хрупким, кромки легко скалываются
В заключении оставлю ролик, где показываю, как проводил закалку
Конструкционная подшипниковая сталь ШХ15
КалькуляторметаллопрокатаКак заказать?
Марка ШХ15 – назначение
Конструкционная подшипниковая сталь ШХ15 используется для изготовления деталей с высокой контактной прочностью/ твердостью/ износостойкостью – шарики Ø до 150 мм, ролики Ø до 23 мм, кольца с толщиной стенки до 14 мм, ролики толкателей, корпуса распылителей, нагнетательные клапаны, плунжеры и втулки, другие изделия.
Материал ШХ15 – характеристики
| Марка | Классификация | Вид поставки | ГОСТ | Зарубежные аналоги |
| ШХ15 (ШХ15–В, ШХ15–Ш) | Сталь конструкционная подшипниковая | Сортовой прокат | 801–78 | есть |
Ковка
| Вид полуфабриката | t, 0С | Охлаждение | |
| Размер | Условия | ||
| Слиток | 1150–800 | до 400 | Низкотемпературный отжиг |
| Заготовка | до 250 | На воздухе | |
| 251–350 | В яме |
Резка
| Исходные данные | Обрабатываемость резанием Ku | |||
| Состояние | HB, МПа | sB, МПа | твердый сплав | быстрорежущая сталь |
| отожженное | 179–217 | 730 | 0.90 | 0,36 |
Сталь ШХ15 – химический состав
Массовая доля элементов не более, %:
| Кислород | Кремний | Марганец | Медь | Никель | Сера | Титан | Углерод | Фосфор | Хром |
| 0,0015 | 0,17–0,37 | 0,2–0,4 | 0,25 | 0,3 | 0,02 | 0,01 | 0,95–1,05 | 0,027 | 1,3–1,65 |
Материал ШХ15 – механические свойства
| Сортамент | ГОСТ | Размеры – толщина, диаметр | Режим термообработки | t | KCU | y | d5 | sт | sв |
| мм | 0С | кДж/м2 | % | % | МПа | МПа | |||
| Прокат | 801–78 | Отжиг (печь) 150С/ч | 800 | 440 | 45 | 20 | 370–410 | 590–730 |
Ударная вязкость, Дж/см2
| Термообработка | KCU при температурах | ||||
| -500С | -400С | -250С | -200С | 00С | +200С |
| Закалка (масло) 8300С | 64 | 69 | 88 | ||
| Отпуск (воздух) 1500С |
Марка ШХ15 – физические свойства
| t | r | R 109 | E 10-5 | l | a 106 | C |
| 0С | кг/м3 | Ом·м | МПа | Вт/(м·град) | 1/Град | Дж/ (кг·град) |
| 20 | 7812 | 2.11 | ||||
| 100 | 7790 | 390 | 11.9 | |||
| 200 | 7750 | 470 | 40 | 15.1 | ||
| 300 | 7720 | 520 | 15.5 | |||
| 400 | 7680 | 37 | 15.6 | |||
| 500 | 7640 | 32 | 15.7 |
Сталь ШХ15 – точные и ближайшие зарубежные аналоги
| Австралия | Англия | Болгария | Венгрия | Германия | Евросоюз | Испания | Италия | ||||
| AS | BS | BDS | MSZ | DIN, WNr | EN | UNE | UNI | ||||
|
| Китай | Польша | Румыния | США | Франция | Чехия | Швеция | Юж. Корея | Япония |
| GB | PN | STAS | – | AFNOR | CSN | SS | KS | JIS |
Материал ШХ15 – область применения
Сталь марки ШХ15 используют для изготовления деталей с высокой контактной прочностью/ твердостью/ износостойкостью.
Механические свойства
| HRCэ | HB | KCU | y | d5 | sT | sв |
| МПа | кДж / м2 | % | % | МПа | МПа | |
| Твердость по Роквеллу | Твердость по Бринеллю | Ударная вязкость | Относительное сужение | Относительное удлинение при разрыве | Предел текучести | Предел кратковременной прочности |
| Ku | s0,2 | t-1 | s-1 |
| Коэффициент относительной обрабатываемости | Условный предел текучести с 0,2% допуском при нагружении на значение пластической деформации | Предел выносливости при кручении (симметричный цикл) | Предел выносливости при сжатии-растяжении (симметричный цикл) |
| N | число циклов деформаций/ напряжений, выдержанных объектом под нагрузкой до появления усталостного разрушения/ трещины |
Свариваемость
| Без ограничений | Ограниченная | Трудно свариваемая | |
| Подогрев | нет | до 100–1200С | 200–3000С |
| Термообработка | нет | есть | отжиг |
Физические свойства
| R | Ом·м | Удельное сопротивление |
| r | кг/м3 | Плотность |
| C | Дж/(кг·град) | Удельная теплоемкость |
| l | Вт/(м·град) | Коэффициент теплопроводности |
| a | 1/Град | Коэффициент линейного расширения |
| E | МПа | Модуль упругости |
| t | 0С | Температура |
Купить конструкционную подшипниковую сталь ШХ15 в Санкт-Петербурге Вы можете по телефону + 7 (812) 703-43-43. Специалисты компании «ЛенСпецСталь» оформят заказ, сориентируют по сортаменту, ценам, условиям доставки.
Внимание! Все электронные письма и счета от ООО “Ленспецсталь” отправляются только с почтового домена @lsst.ru Документы, отправленные с других адресов недействительны!
Электронный документооборот – ЭДО. Безопасный способ передачи документов, быстро, удобно, архив всех файлов, современное решение для бухгалтерии и снабжения. Мы работаем с Контур.Диадок и СБИС, присоединяетесь!
Сталь для качественных ножей
Впервые ШХ15 была создана, как производственная инструментальная сталь, но со временем она обрела большую универсальность и превратилась в один из лучших сплавов для изготовления ножей.
Металл прекрасно поддаётся термообработке, что позволяет активно применять его в производстве режущих инструментов. После термической обработки значительно увеличивается прочность и износостойкость ножей.
Клинки, выполненные из ШХ15, имеют длительный срок службы, так как устойчивость к внешним нагрузкам позволяет им долго удерживать заточку. Они неплохо противостоят воздействию внешней среды.
Однако этот сплав из-за низкого содержания хрома в некоторой мере подвержен коррозионным процессам.
Клинок из стали ШХ15.
Сталь ШХ15 для ножей используется при производстве тактических, подарочных, охотничьих и кухонных моделей. Такие изделия без особых проблем справляются с разделкой мяса, рубкой костей и веток, резанием толстых верёвок, со всеми бытовыми задачами. Такой нож будет находкой для заядлого повара. А если тщательно следить и ухаживать за своим инструментом, то он прослужит долгое время.
Свойства стальных сплавов
Исходя из названия можно сразу догадаться, что подшипниковые марки стали нужны для производства шариков для подшипников, колец, роликов и других разнообразных деталей, на которые оказывается повышенная нагрузка.
Стали с повышенным количеством углерода:
- Сплавы, предназначенные для эксплуатации при высоких температурах и агрессивных средах. К таким сталям выдвигают повышенные требования, поэтому они должны характеризоваться устойчивостью к нагреву и коррозии.
- Стальные сплавы для функционирования в стандартных условиях. Металл может использоваться в различных отраслях. Сплавы имеют в составе хромомарганец, хром, молибден, кремний.
К популярным подшипниковым сплавам можно отнести стали следующих марок: 11Х18М-ШД, ШХ15, 95Х18-Ш, ШХ20СГ, 8Х4М4ВФ1-Ш. Буквы ШД в маркировке стального сплава значит, что сталь изготавливалась при помощи вакуумно-дуговой переработки. Буква Ш означает, что при производстве данных сплавов использовалась электрошлаковая технология.
Основные характеристики металлических сплавов очень схожи с химическим составом стали из инструментальной группы.
Сталь ШХ15 для ножей: плюсы, минусы и её характеристики
Каждый вид стали имеет свои свойства и особенности, положительные и отрицательные стороны, что используется в производстве ножей различного назначения. Сталь ШХ15 – одна из тех, которые используются для изготовления ножей и другого режущего инструмента. Относится к углеродистым низколегированным хромистым сплавам.
Изначально металл ШХ15 предназначался для производства роликов и шариков для подшипников из-за повышенной твердости, износостойкости и устойчивости к коррозии. Поэтому сталь и получила название подшипниковой, хотя в Европе мастера ее широко использовали для изготовления ножей.
Целесообразность ее использования была обусловлена высокой износостойкостью, твердостью и так называемой контактной прочностью. Проще говоря, при длительной работе с очень крепкими материалами изделие не деформируется и сохраняет свою структуру и свойства, не ломается, не рассыпается в крошку.
Ее российскими аналогами и заменителями являются стали марок ШХ9, ШХ12, ШХ15СГ. За рубежом сплав также имеет широкое распространение, но используется в основном для изготовления бытового режущего инструмента.
Аналогичные или близкие по составу сплавы производят в США, странах Евросоюза, Австралии, южной Корее, Китае.
Сталь — для качественных ножей
Начиная свою «жизнь» как производственная инструментальная сталь, ШХ15 со временем превратилась в одну из лучших для изготовления ножей, и сегодня характеризуется универсальностью в применении.
Сплав отлично поддается температурной обработке, поэтому активно используется для изготовления ножей, приобретая необходимую форму и в несколько раз, увеличивая показатели прочности и надежности. При этом значительно повышается износостойкость ножей, обеспеченная высокой твердостью стали.
Лезвие, выполненное из стали шх15, служит в течение долгого времени. Ярко выраженная износостойкость позволяет нечасто выполнять заточку режущей кромки, которая, в свою очередь, продолжительное время сохраняет остроту клинка.
Сплав шх15 используется при изготовлении тактических, засапожных ножей, подарочных финок НКВД, которые украсят любые коллекции. Прекрасно демонстрируют лучшие свойства стали охотничьи ножи.
Они сохраняют остроту лезвия даже при обработке материалов твердой структуры: веток, костей животных.
Он обладает великолепными режущими свойствами: прекрасно справляется с резкой мяса различной толщины и плотности, обработкой тушек птицы, шинковкой овощей, нарезкой сыра и хлебобулочных изделий.
Использование ножей ШХ15 превращает работу на кухне в приятное занятие, а своевременный уход за таким ножом позволит его использовать в течение продолжительного времени.
Сталь ШХ15 – одна из самых востребованных для производства ножей и другого режущего инструмента. Изделия из сплава этой марки отлично проявляют себя в быту и могут стать замечательным подарком, качественным и долговечным.
Основные свойства стали
В промышленности шарико-подшипниковая сталь ШХ 15 получила широкое распространение. Это связано с особыми эксплуатационными характеристиками, которые позволяют применять металл при создании подшипников и лезвия. Название стали связано с тем, что практически все подшипники изготавливаются при применении этого материала.
Характеристики стали ШХ15 следующие:
- Повышенная твердость поверхности. Подшипники и режущая кромка лезвия при эксплуатации подвергаются износу. Для того чтобы поверхность изделия не реагировала на механическое воздействие существенно повышается показатель твердости.
- Износостойкость определяет то, что поверхность не реагирует на трение и другое воздействие. Металл ШХ9 и ШХ15 характеризуются высокой износостойкостью, поэтому создаваемые изделия могут прослужить в течение длительного периода.
- Устойчивость к коррозии также можно назвать привлекательным качеством рассматриваемого металла. Ржавчина, которая появляется на поверхности, снижает срок службы изделия. Сталь ШХ15 не относится к нержавейкам. Поэтому на высокую устойчивость к высокой влажности и химически агрессивной среде рассчитывать не следует.
- Стойкость к смятию. Точечное воздействие высокой нагрузки может привести к образованию вмятины, но рассматриваемый металл характеризуется высокой устойчивостью к подобному воздействию.
- Пластичность и вязкость также учитываются при создании различных изделий.
- Структура прекрасно поддается термической обработке. Как правило, проводится закалка после придания требуемой формы и размеров. Кроме закалки выполняется отжиг и ковка, которые также могут улучшить структуру материала.
- Склонность к отпускной хрупкости определяет то, что после закалки могут появится структурные дефекты. Они могут повысить хрупкость получаемого изделия.
- Плохая свариваемость. Повысить твердость смогли за счет повышения концентрации углерода. Однако, этот химический элемент существенно усложняет процесс сварки. Как правило, для повышения качества сварного шва проводится подогрев заготовки.
Свойства подшипниковой стали ШХ 15
Марка стали ШХ15, расшифровка которой проводится в соответствии с установленными стандартами ГОСТ, хорошо поддается различным видам обработки и обладает стойкостью к смятию. Кроме этого, поверхность характеризуется высокой твердостью. Температура критических точек довольно высока, она учитывается при проведении термической обработки.
Расшифровка стали
- Ш — шарико-подшипниковая сталь;
- Х — наличие легирующего элемента хрома в объеме не более 1,5%.
Сферы применения
Применение стали ШХ15 во многом связано с высокой твердостью и прочностью структуры, а также несущественной коррозионной стойкостью и износоустойчивостью. Сплав используется для получения:
Шариков, используемых при изготовлении подшипников. Во время эксплуатации подшипников этот элемент подвергается сильному механическому воздействию
Поэтому их изготовлению уделяется особое внимание, часто изделие подвергается закалке.
Роликов диаметром до 23 мм. Встречаются в продаже и роликовые подшипники, которые рассчитаны на большую нагрузку.
Плунжеров.
Нагнетательных клапанов
Они также подвержены существенному воздействию на момент эксплуатации.
Роликов толкателей.
Шарик стальной для подшипника ШХ-15
Тот момент, что сплав ШХ 15 называется подшипниковой определяет ее применение при создании подобных изделий. Они могут выдерживать длительную эксплуатацию, выдерживают трение и другое механическое воздействие, высокую температуру.
