Легированная сталь 30ХГСА

30ХГСА — расшифровка марки стали

Сталь 30ХГСА относится к группе легированных сталей. Состав ее регламентируется ГОСТом 4543-71, согласно которому каждая буква и цифра обозначает определенное содержание определенных химических элементов:

• Цифра 30 означает содержание углерода 0,28-0,34%. Углерод повышает твердость и прочность в сталях, но снижает пластичность и свариваемость.
• Х – хром (0,8-1,1%) повышает закаливаемость, коррозионную стойкость и жаропрочность сплава. Положительно влияет на сопротивление абразивному износу.
• Г – марганец (0,8-1,1%) удаляет вредные примеси кислорода и серы. Снижает риск образования окалин и трещин во время термообработки. Повышает качество поверхности. Помимо этого, способствует увеличению сталью пластичности и свариваемости.
• С – кремний также как марганец является сильным раскислителем. Повышает пластичность, не снижая при этом прочность. Увеличивает восприимчивость стали к термической обработке.
• Буква «А» расшифровывается как улучшенная. Это означает, что сталь прошла закалку с высоким отпуском. Особенности проведения закалки заключаются в нагреве стали до температуры 870 ºС и в последующем быстром охлаждении в масле или воде. Таким образом, происходит трансформация внутренней структуры, что способствует повышению механических характеристик 30ХГСА в 2,9 раза. Закалочные напряжения снимаются высоким отпуском: нагревом до 540-560 ºС. Помимо снятия напряжения, параллельно происходит увеличение упругих свойств.
• Сера (до 0,25%) и фосфор (до 0,25%) относятся к категории вредных примесей. Размеры их молекул слишком большие по сравнению со всеми вышеперечисленными элементами. Встраиваясь в кристаллическую сетку стали, сера и фосфор снижают ее устойчивость, тем самым снижая прочность сплава.
• Также в составе 30ХГСА имеется некоторый процент меди и никеля. Но их содержание настолько мало, что они не оказывают влияния на характеристики стали.

Существует следующие зарубежные аналоги:

• Польша 30HGSA.
• Болгария 30ChGSA.
• Чехия 14331.

Сортамент продукции

• Трубы.
• Заготовки кованые и поковка.
• Полосовое железо.
• Листы – толстые и тонкие.
• Прокат – сортовой, фасонный.
• Прутки калиброванные и шлифованные.

Обозначение

Первая позиция – число. Характеризует процентное содержание углерода (в сотых долях, следовательно, 0,3%). В соответствие с принятой классификацией данная сталь относится к среднелегированным.

Вторая – буквы. Соответствуют названиям легирующих добавок. Отсутствие после этой группы цифр свидетельствует о том, что их содержание в стали – не более 1%.

Третья позиция – литера (в данном случае «А»). Означает, что данная марка считается высококачественной.

Это интересно: Характеристика и применение стали 9хс

Сталь 30ХГСА

Профиль	Размер (мм)	НТД
Круг	ТУ 14-1-950-86, ГОСТ 2590-2006
Круг калиброванный	ТУ 14-1-950-86, ГОСТ 7417-75

Характеристики стали 30ХГСА

Технические и эксплуатационные характеристики деталей, а также химический состав материала представлены в специальном нормативном документе. Они регламентируются предписаниями ГОСТа 4543–71.

В составе сплава 8 элементов, основные из них: хром, марганец и кремний. Второстепенные:

• Углерод
• Никель
• Медь
• Сера
• Фосфор

Точное процентное соотношение всех составляющих представлено в таблице ниже и на диаграмме.

Расшифровка стали 30ХГСА

• 30 – количественная доля содержания углерода 0,28-0,34%. Углерод повышает твердость и прочность в сталях, но снижает пластичность и свариваемость;
• Х – это марганец, удаляет вредные примеси кислорода и серы. Снижает риск образования окалин и трещин во время термообработки;
• Г – обозначает кремний, повышает пластичность, не снижая при этом прочность;
• С – обозначает кремний, повышает пластичность, не снижая при этом прочность. Увеличивает восприимчивость стали к термической обработке;
• А – обозначает , что сталь прошла закалку с высоким отпуском.

Преимущества стали 30ХГСА

• Высокая пластичность стали позволяет применять для ее обработки
• Повышенное значение прочности и устойчивости к ударным нагрузкам
• Упругие свойства стали также способствуют резанию: фрезерование, зенкерование
• Устойчива при работе в условиях переменных нагрузок
• Сталь сохраняет свои механические характеристики при температуре вплоть до 450 С

Применение стали 30ХГСА

• анкерные болты, гайки, шпильки
• в авиастроении для изготовления расходных деталей самолетов: фланцы, валы и прочее.
• при производстве высокоответственных изделий, работающих в условиях переменных нагрузок: зубчатые передачи, шпиндели, валы, толкатели
• валов и осей,
• лопаток компрессорных машин, эксплуатируемых при температуре до +200°С,
• зубчатых колес,
• корпусов обшивки,
• рычагов и толкателей,
• сварных конструкций, работающих при знакопеременных нагрузках,
• фланцев,
• крепежных элементов, которые функционируют при низких температ

Свойства стали 30ХГСА

Термическая обработка таких веществ производится в два основных этапа. В первую очередь, деталь из подобного сплава закаливается в масле при температуре +880oC. Затем она отпускается в воде при показании термометра 540oC выше 0oC.

Начальная температура ковки материала +1240oC, конечная +800oC. Изделия с сечением до 50 мм охлаждаются на воздухе, свыше 51 мм проходят процедуру охлаждения в специальных ящиках.

Ac1 = 760o Твердость стали 30ХГСА по Бринеллю достигает 10 -1 = 229 МПа. Предел прочности наступают при температурах:

• Ac3(Acm) = 830o
• Ar3(Arcm) = 705o
• Ar1 = 670o
• Mn = 352o

Материал относится к ограниченно свариваемым. Для него доступны следующие способы сварки:

• ручная дуговая (РДС),
• аргонно-дуговая под флюсом и с газовой защитой (АДС),
• аргонно-дуговая сварка вольфрамовым электродом в среде защитных газов (АрДС),
• электрошлаковая (ЭШС),
• контактно-точечная (КТС).

При этом рекомендуется предварительный подогрев и последующая термическая обработка. Подобных ограничений не существует только при контактно-точечной сварке.

Обрабатываемость материала резанием доступна в горячекатаном состоянии, при твердости сплава по Бринеллю от 207 до 217 единиц.

Сталь 30ХГСА не имеет склонности к отпускной хрупкости, однако при этом она является флокеночувствительным материалом.

Как и у любых среднелегированные сталей, к основному составу марки 30ХГСА добавляются примеси хрома, марганца, кремния, молибдена, никеля, вольфрама, углерода или ванадия. Пропорции этих элементов могут быть различные, однако их суммарное содержание не превышает 10%.

При помощи добавления или удаления из состава различных легирующих веществ стали придают те или иные свойства. Например, для повышения теплоустойчивости в составе стали уменьшают присутствие углерода, но при этом обязательно легируют повышенным количеством хрома.

Высокопрочные сплавы получают за счет термической обработки, повышения содержания углерода в составе и других легирующих элементов, которые улучшают прочность феррита и увеличивают прокаливаемость материала.

Сталь марки 30ХГСН2А

В стали марки 30ХГСН2А содержится 0,3% углерода, менее 1,5% марганца и кремния, около 2% никеля. В совокупности численность химических добавок приблизительно 5%, что говорит об отношении стали к категории среднелегированных. В конце маркировки стоит буква «А», что указывает на то, что сталь высококачественная. Свариваемость данной стали плохая (относится к трудносвариваемым изделиям).

Специфика термообработки марки 30ХГСН2А напрямую зависит от вида поставки: для толстых листов применяют закалку и отпуск, а для тонких листов – нормализацию. Нормализация заключается в нагреве сплава с дальнейшим охлаждением. Благодаря этому значительно повышаются механические свойства изделия (вязкость и пластичность). В промышленности марку 30ХГСН2А активно применяют для изготовления фланцев, валиков, шерстней и многих других тяжелонагруженных деталей, работающих под давлением при температурном режиме от -65 до 450оС.

Технологические свойства

Сталь 30ХГСА (ГОСТ определяет диапазон некоторых свойств) может применяться при создании различных изделий и конструкций. При выборе этого металла следует учитывать:

1. Коррозионная стойкость низкая. При длительном воздействии высокой влажности на поверхности может появится коррозия. Это качество следует учитывать при выборе легированной стали. В некоторых случаях коррозионная стойкость повышается за счет нанесения на поверхность гальванического покрытия, которое состоит из цинка и хрома. Для получения подобной поверхности применяется метод электролиза. Однако, создаваемый поверхностный слой характеризуется низкой устойчивостью к механическому воздействию – после повреждения незамедлительно появится коррозия.
2. Высокая пластичность, так как относительное удлинение составляет 11%. Она также существенно расширяет область применения металла, так как многие детали должны выдерживать переменную нагрузку.
3. Материал характеризуется высокой устойчивостью к переменным нагрузкам. Предел выносливости при испытании может варьироваться в зависимости от температуры окружающей среды.
4. Показатель твердости по шкале Роквелла составляет 50 единиц.
5. Механические свойства не изменяются при температуре до 400 градусов Цельсия. Эксплуатация при более высокой температуре не допускается, так как это приведет к повышению пластичности и снижению твердости поверхности.
6. Сталь 30ХГСА, термообработка которой проводится для повышения твердости и снижения хрупкости, характеризуется пластичностью. Именно поэтому она может применяться при ковке или штамповке.
7. Отличная упругость позволяет проводить обработку заготовок резанием. Именно поэтому заготовки поставляются для зенкерования, фрезерования или точения.

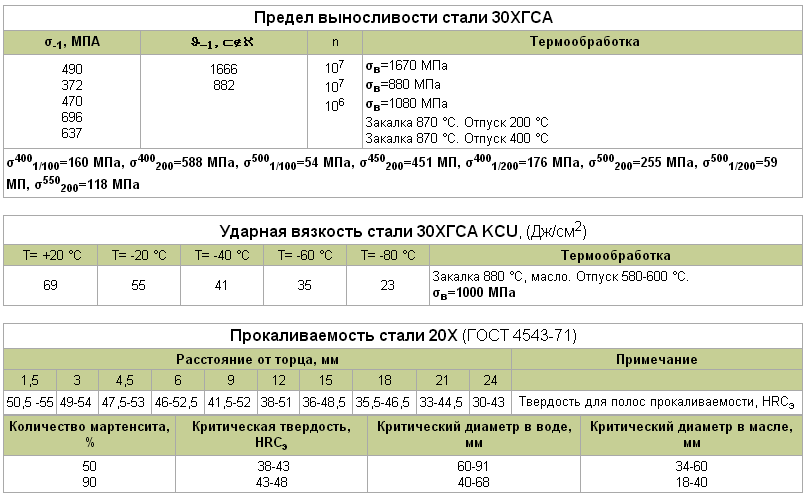

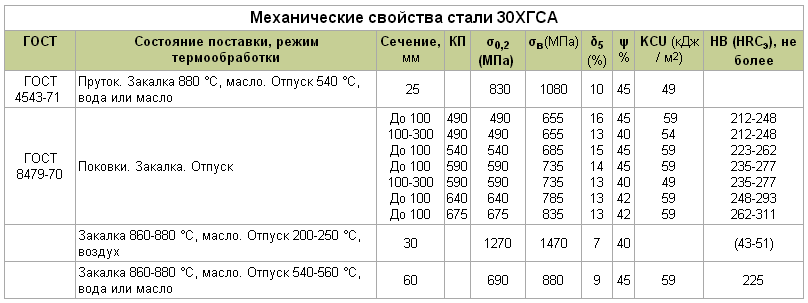

Механические свойства

Для повышения производительности часто проводится отжиг. Рассматриваемая марка среднелегированных сталей относится ко второй группе по степени свариваемости. Именно поэтому рекомендуется проводить предварительный подогрев структуры, что снижает вероятность образования структурных трещин. Для обеспечения наиболее благоприятных условий зачастую заготовки нагревают до температуры 250 градусов Цельсия.

Что можно узнать из марки

Легко узнать все о металле из государственных стандартов. Марки сталей с расшифровкой в таблице покажут их полный состав. В преамбуле указаны области применения и другая полезная информация.

Видно, что для каждой марки стали таблица с разъяснениями предельного содержания того или иного элемента поможет прочесть маркировку. В нашем случае углерод в интервале 0,28-0,34; кремний 0,9-1,2; марганец 0,8-1,1; хром 0,8-1,1.

Случается, что нужен металл похожей марки. В таком случае проводят сравнительный анализ марок сталей с расшифровкой по таблице. Например, имеется плавка стали 30ХГСА с такими параметрами: C=0,28; Si=1,0; Mn=0,9; Cr=1,1. Можно ли маркировать металл 25ХГСА, если есть необходимость? Понятно, что содержание вредных примесей соответствует норме. Ответ однозначный: да, химический состав полностью соответствует данной марке. Таким образом, одна и та же плавка удовлетворяет условиям двух разных марок.

Специальные знаки

Дополнительные буквы принято использовать в некоторых сталях специального назначения.

Перечислим некоторые из них:

• Нелегированные углеродистые инструментальные (У7, У8, У10А, У8ГА) содержат число после буквы «У», оно означает десятую долю процента углерода.
• Подшипниковые сразу видно, они начинаются с «Ш»: ШХ15, ШХ15СГ.
• Стали с улучшенными литейными свойствами обозначаются «Л» в конце: 40ХЛ.
• Металл для сосудов высокого давления содержит «К», которая показывает, сколько углерода в составе (20К).
• Маркировка строительных сталей начинается с «С» и может использовать дополнительно «К» — повышенная устойчивость к коррозии, «Т» — термоустойчивый прокат (С390К).
• С «Р» начинаются быстрорежущие вольфрамсодержащие марки: Р9К5, Р18. Цифра после «Р» показывает содержание вольфрама. Если ванадия в них больше 2,5%, то его содержание указывается: Р6М5Ф3 (3%). Хром и углерод имеют стандартные значения, поэтому не показываются.
• Стоит упомянуть стали, идущие на наплавочную проволоку. Их обозначают в начале марки значком «НП», например, НП30ХГСА.

Можно сказать, что при возникновении любых спорных вопросов по маркировке ответ можно узнать из соответствующего ГОСТ или ТУ.

Сталь-Максимум: Марка 30ХГСА

Этот материал классифицируется как конструкционная среднелегированная сталь. Он относится к хромокремнемарганцовым сплавам.

Из этой марки стали производят всевозможные улучшаемые детали, например:

• сортовой и фасонный прокат,
• калиброванные прутки,
• серебрянки,
• шлифованные прутки,
• толстостенные и тонкостенные листы,
• полосы,
• поковки,
• трубы,
• кованые заготовки.

Выпущенные изделия из стали 30ХГСА активно используются в современной промышленности, организации трубопроводов и машиностроении. В этих сферах они представлены в виде:

• валов и осей,
• лопаток компрессорных машин, эксплуатируемых при температуре до +200°С,
• зубчатых колес,
• корпусов обшивки,
• рычагов и толкателей,
• сварных конструкций, работающих при знакопеременных нагрузках,
• фланцев,
• крепежных элементов, которые функционируют при низких температурах.

Точный химический состав стали 30ХГСА

Технические и эксплуатационные характеристики деталей, а также химический состав материала представлены в специальном нормативном документе. Они регламентируются предписаниями ГОСТа 4543–71.

В составе сплава 8 элементов, основные из них: хром, марганец и кремний. Второстепенные:

• Углерод
• Никель
• Медь
• Сера
• Фосфор

Точное процентное соотношение всех составляющих представлено в таблице ниже и на диаграмме.

Si	Cr	Mn	С	Ni	Cu	S	P
от 0,9 до 1,2	0,8 – 1,1	от 0,8 до 1,1	0,28 – 0,34	менее 0,3	менее 0,3	до 0,025	менее 0,025

Свойства стали 30ХГСА

Термическая обработка таких веществ производится в два основных этапа. В первую очередь, деталь из подобного сплава закаливается в масле при температуре +880oC. Затем она отпускается в воде при показании термометра 540oC выше 0oC.

Начальная температура ковки материала +1240oC, конечная +800oC. Изделия с сечением до 50 мм охлаждаются на воздухе, свыше 51 мм проходят процедуру охлаждения в специальных ящиках.

Твердость стали 30ХГСА по Бринеллю достигает 10 -1 = 229 МПа. Критические точки наступают при температурах:

• Ac1 = 760o
• Ac3(Acm) = 830o
• Ar3(Arcm) = 705o
• Ar1 = 670o
• Mn = 352o

Материал относится к ограниченно свариваемым. Для него доступны следующие способы сварки:

• ручная дуговая (РДС),
• аргонно-дуговая под флюсом и с газовой защитой (АДС),
• аргонно-дуговая сварка вольфрамовым электродом в среде защитных газов (АрДС),
• электрошлаковая (ЭШС),
• контактно-точечная (КТС).

При этом рекомендуется предварительный подогрев и последующая термическая обработка. Подобных ограничений не существует только при контактно-точечной сварке.

Обрабатываемость материала резанием доступна в горячекатаном состоянии, при твердости сплава по Бринеллю от 207 до 217 единиц.

Сталь 30ХГСА не имеет склонности к отпускной хрупкости, однако при этом она является флокеночувствительным материалом.

Как и у любых среднелегированные сталей, к основному составу марки 30ХГСА добавляются примеси хрома, марганца, кремния, молибдена, никеля, вольфрама, углерода или ванадия. Пропорции этих элементов могут быть различные, однако их суммарное содержание не превышает 10%.

При помощи добавления или удаления из состава различных легирующих веществ стали придают те или иные свойства. Например, для повышения теплоустойчивости в составе стали уменьшают присутствие углерода, но при этом обязательно легируют повышенным количеством хрома.

Высокопрочные сплавы получают за счет термической обработки, повышения содержания углерода в составе и других легирующих элементов, которые улучшают прочность феррита и увеличивают прокаливаемость материала.

Тяжёлая форма

Если относительно лёгкой формы схемы довольно единодушны, то дальше наступают разночтения: следующие стадии называют и «средней тяжести», и «тяжёлой», упоминают довольно разные сценарии. На наш взгляд, правильнее в целом выделить тяжёлую форму (в противопоставление лёгкой) и отдельно сказать о некоторых экстремальных проявлениях.

1 день — примерно то же, что и при лёгкой форме, но температура выше (часто больше 38 градусов) и достаточно часто наступают слабость и боль в мышцах.

2-3 день — кашель, потеря обоняния и слуха, проблемы с ЖКТ — всё это довольно часто происходит вместе.

4-7 день — здесь начинает проявляться принципиальное отличие от лёгкой формы (раньше тяжёлое течение можно заподозрить, разве что если температура практически не опускается ниже 38 градусов). Тяжёлая форма характеризуется главной опасностью коронавируса — атакой на органы дыхания, лёгкие. Именно в этот период, как правило, приходят ощутимые проблемы с дыханием: одышка, сдавленность в груди, экстремальная слабость, вызванная уже не общим состоянием, а невозможностью нормально набрать кислород.

Одним словом, начинается коронавирусная пневмония. Дальше борьба уже ведётся именно с ней, заниматься самолечением в данном случае категорически не рекомендуется.

При пневмонии заболевание протекает заметно дольше. Основная часть пациентов начинает идти на поправку на 12-14 день. Полное же выздоровление наступает на 21-30 день.

Что называется термической обработкой металла: основы, общие принципы

В процессе данной технологии кристаллическая решетка болванки преобразуется. Задача – изменить свойства, а не ее конфигурацию и габариты. По завершении заготовка приобретает требуемые по технологии параметры и уникальное строение. Рассмотрим, для чего нужна закалка металла и как она влияет на структуру стали после процедуры:

• • для улучшения технологических характеристик посредством разупрочнения, данный процесс применяют в качестве подготовительной операции или промежуточного этапа;
• • для получения требуемых технических характеристик посредством упрочнения либо приобретения специализированной структуры;
• • для фиксации размера и конфигурации, а также получения новых свойств заготовки.

Все процедуры допускаются только на материалах, в которых температурные превращения выполняются подобным образом. Воздействие температурой применяют с целью производства режущих элементов оснастки, станков, машин и производственного оборудования. Отвечая на вопрос, какие виды стали подвергаются закалке, отметим, что процедура подходит для металлов любых марок, требующих повышения износоустойчивости.

Общая характеристика стали марки 30ХМА

Жаропрочная релаксационная марка 30ХМА относится к низколегированным среднеуглеродистым сталям. Она обладает незначительной флокеночувствительностью и не склонна к отпускной хрупкости .

30ХМА характеризуется ярко выраженной неравномерностью распределения фосфора и серы по толщине проката. Чтобы снизить порог хладноломкости и повысить механические свойства этой марки, в 30ХМА вводят легирующие элементы, которые образуя с углеродом, железом и прочими элементами твердые растворы и химические соединения, изменяют ее свойства. Кроме того, для повышения стойкости к коррозии , в нее добавляют небольшое количество меди.

Сталь марки 30ХМА является хромомолибденовой и имеет ограниченную свариваемость ручной и автоматической дуговой сваркой под флюсом и газовой защитой. Рекомендуется подогрев и последующая термообработка.

Другие акции компании >>

Марка :	30ХМА
Классификация :	Сталь жаропрочная релаксационностойкая
Заменитель:	35ХМ
ГОСТы:	ГОСТ 8479-70, ГОСТ 1133-71, ГОСТ 8319.0-75, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 103-2006, ГОСТ 1051-73, ГОСТ 4543-71, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78, ГОСТ 14955-77,  ГОСТ 8732-78 (СТ СЭВ 1481-78), ГОСТ 9567-75, ГОСТ 12132-66, ГОСТ 23270-89 (ИСО 2938-74), ГОСТ 30563-98, ГОСТ 30564-98, ГОСТ 8731-87, ГОСТ Р 53383-2009
Применение:	поковки общего назначения, валы, роторы и диски паровых турбин, фланцы, крепежные детали с рабочей температурой до 450 град., сортовые заготовки

Больше о применении 30ХМА читай здесь >>

Расшифровка марки

Химический составсплава задается ГОСТом 4543-71, который определяет содержание основных легирующих добавок, указанных в маркировке. Расшифровка марки стали 30ХГСАуказывает на то, что она принадлежит к классу среднелегированных сплавов. Первые две цифры слева направо обозначают концентрацию углерода, необходимого для придания твердостиметаллу. Одновременно углерод снижает пластичность стали, поэтому его содержание не превышает 0,28-0,34%.

За цифрами следуют буквы, указывающие на главные легирующие элементы, концентрация которых колеблется в пределах 1%:

• хром добавляют для повышения коррозионной устойчивости и жаропрочности стали;
• марганец и кремний – сильные раскислители, они также увеличивают пластичность и снижают опасность растрескивания сплава.

Буква «А», указанная в самом конце аббревиатуры, свидетельствует о высоком качестве материала. Он содержит небольшие примеси меди и никеля, но их концентрация слишком мала, чтобы существенно влиять на свойства сплава. Примеси серы и фосфора снижают прочность металла путем встраивания в узлы кристаллической решетки. Полностью удалить эти примеси невозможно, однако их содержание минимально — не более 0,25%.

По ГОСТу данный сплав можно заменить аналогами:

• 40ХФА;
• 35ХМ;
• 25ХГСА;
• 40ХН;
• 35ХГСА.

Среди зарубежных аналогов:

• 14331 – Чехия;
• 30ChGSA – Болгария;
• 30HGSA, 30HGS – Польша.

Сортамент выпускаемой продукции состоит:

• из труб разного диаметра;
• кованых заготовок;
• листов различной толщины;
• сортового проката;
• полосового железа;
• калиброванных и шлифованных прутков.

Сортамент продукции

• Трубы.
• Заготовки кованые и поковка.
• Полосовое железо.
• Листы – толстые и тонкие.
• Прокат – сортовой, фасонный.
• Прутки калиброванные и шлифованные.

Процесс маркировки сталей легированного типа выполняется согласно принятым стандартам. Именно благодаря маркировке становится возможно точно и быстро установить химический состав сплава. В стали 30ХГСА, как и во многих других легированных сталях, присутствует углерод. Его присутствие обеспечивает сплав крепостью, но избыток углерода может, наоборот, повысить хрупкость сплава.

Кроме углерода характеристики данной стали определяет ряд других элементов. Основным химическим компонентом сплава, после углерода, можно назвать хром. Легирование хромом даёт стали коррозионную устойчивость, внешнюю привлекательность и длительный период службы. Кроме того, в качестве присадочных материалов к описываемому сплаву добавляется марганец и кремний. Благодаря этим элементам эксплуатационные характеристики материала существенно улучшаются. Купить сталь 30ХГСА с отличными техническими характеристиками вы всегда можете в нашей компании. Стандартные ГОСТы для данной стали – 4543-71 и 84-79 70.

Состав сплава

Химический состав любого сплава, в том числе и рассматриваемого нами, оказывает непосредственное влияние на его технические характеристики. В сталь 30ХГСА входят следующие основные элементы:

• Углерод – 0,3%;
• Хром, кремний и марганец – все по 1 %;
• Медь и никель – около 0,3 %.

Помимо вышеперечисленных элементов в состав описываемого сплава входят в малых количествах (до 0,025%) сера и фосфор. Уровень содержания данных веществ должен тщательно контролироваться, так как их избыток ухудшает технические характеристики стали. Только у нас вы можете купить квадрат 30ХГСА с быстрой доставкой и по объективным расценкам!

Физические и химические свойства

У сплава 30ХГСА во многом схожие с другими среднелегированными сталями характеристики. Благодаря этому сплав получил довольно широкое распространение. В производстве особенно ценятся следующие его свойства:

• плотность – 7850 кг/м 3 (зависит от температуры среды);
• температура плавления – 1 500 ͦС;
• устойчивость к ударной нагрузке (выдерживает до 980 МПа);
• высокая степень пластичности;
• не очень высокая коррозионная устойчивость;
• способность переносить нагрузки переменного типа;
• сохранение изначальных характеристик до 400 ͦС.

Сплав 30ХГСА хорошо поддаётся штамповке и ковке, так как термообработку он переносит без потери пластичности. Купить шестигранник 30ХГСА вы можете у нас прямо сейчас!

Области применения 30ХГСА

• строительство (элементы крепежа);
• авиастроение (расходный материал для фланцев и валов);
• машиностроение (элементы, работающие под постоянными и переменными нагрузками).

Сталь 30ХГСА, аналоги которой 30ChGSA (Болгария) и 14331 (Чехия), производится нашим предприятием уже не первый год. Ждём ваших звонков и заказов!

Информация по наличию может быть не актуальной, актуальное наличие уточняйте у менеджера, или скачайте обновленный прайс
