Шина для циркулярной пилы интерскол

Как сделать своими руками?

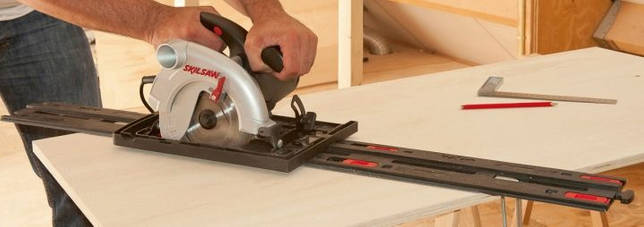

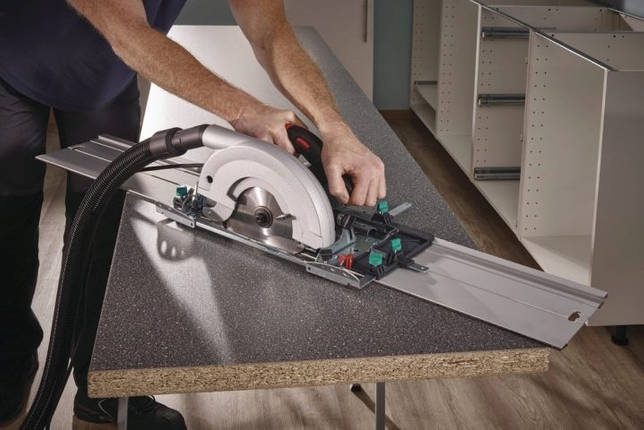

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

• уголок;
• труба торцовочная;
• металлическая направляющая;
• ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

• фанера или ДСП;
• эпоксидный клей;
• саморезы.

Из инструментов нужны будут:

• фиксаторы;
• турбинка;
• линейка-транспортир;
• наждачка мелкая;
• маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

• правило строительное (2 метра);
• фиксаторы;
• пропиленовые фрагменты;
• уголок или профиль из алюминия;
• бруски из дерева 12 мм;
• плиты ДСП;
• ламинат.

Для большой

Понадобятся элементы:

• уголки из металла одинаковых параметров;
• крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
• болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

• строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
• фиксаторы (их количество зависит от точек крепления);
• направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

• с правила снимаются ручки (если они присутствуют);
• из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
• сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

• профиль «П»;
• фурнитура крепежная;
• листовая фанера (можно взять отходы).

А также необходим будет инструмент:

• дрель;
• ключи гаечные;
• линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Стационарная циркулярная пила: устройство инструмента

Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.

Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации

Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.

Важно! Для удобства раскройки материала на рабочей поверхности нанесены направляющие линейки.

На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.

За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.

Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками

Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.

Важно!Стационарная пила осуществляет распил материала исключительно по прямой линии, без возможности фигурной резки. Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка

Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем

Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.

Эксплуатация

Для того чтобы этот электроинструмент прослужил вам течение как минимум обещанного производителем срока, вам достаточно всего лишь соблюдать правила эксплуатации ручной пилы Интерскол.

Особое внимание необходимо уделить следующим моментам:

• перед тем как приступить к пилению, убедитесь, что материал надежно зафиксирован;
• по завершении работы отключайте электроинструмент от электричества;
• поддерживайте в чистоте пилу, не оставляя после работы загрязнённой отходами деревообработки;
• во время пиления материала старайтесь выдерживать только максимальную скорость;
• перед первым использованием инструмента обязательно ознакомьтесь с инструкцией по эксплуатации.

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним.  Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Характеристики направляющей для циркулярной пилы

Для выполнения правильной и точной обработки заготовки используется дополнительное приспособление для циркулярной пилы в виде шины. Благодаря такой направляющей обеспечивается эффективная, легкая и безопасная работа устройства. При помощи шины можно осуществлять продольный и поперечный распилы, регулировать параметры обрабатываемой заготовки, производить торцевание нескольких элементов.

Крепление направляющей к основанию установки осуществляется при помощи болтов с гайками

Шины для циркулярной пилы бывают одно- и двухсторонними, симметричными и асимметричными. Существуют также нестандартные модели, при помощи которых можно обрабатывать заготовки сложной нестандартной конфигурации. Исходя из способа использования, направляющие можно разделить на два типа: универсальные и специализированные. Первый вариант подходит для любой разновидности пил, а второй решает ряд задач на конкретном профессиональном оборудовании. Такие направляющие могут работать только с циркуляционными пилами.

Шина изготавливается из дерева или металла. Она может быть выполнена в виде уголка, рельсы, прямого бруса или имеет П-образную конфигурацию. Крепление направляющей к основанию установки осуществляется при помощи болтов с гайками, шурупов или саморезов.

Важно! Перед тем как использовать направляющую, нужно проверить ее поверхность на отсутствие деформации и протестировать зажимы

Благодаря направляющей обеспечивается легкая и безопасная работа циркулярки

При выборе направляющей для стационарной циркулярной пилы по дереву необходимо учитывать особенности рабочего оборудования, а также материал, который следует обработать. Самые популярные шины выпускает немецкая фирма «Бош» и японская компания «Макита». Хорошо себя зарекомендовал также отечественный производитель «Интерскол». Направляющие этих компаний способны обеспечить абсолютную точность линии реза.

Как пользоваться направляющей

Первым делом нужно отметить на болванке размер, который необходимо отпилить. Затем следует взять нашу самодельную направляющую и совместить ее край (противоположный от фанеры) с меткой. Финальным подготовительным этапом станет фиксация шины с помощью струбцин:

Остается прижать подошву циркулярной пилы к фанерному упору. Диск окажется как раз над метками, нарисованными на заготовке. После включения инструмента и одного прохода получится отрезок с гладкой кромкой:

На видео процесс создания аналогичного параллельного упора показан более подробно:

Направляющая шина Интерскол

Подходит для погружной пилы ПП-165/1300ЭМ

Подходит для большинства дисковых пил Интерскол с алюминиевой платформой.

Направляющая шина Интерскол

Подходит для погружной пилы ПП-165/1300ЭМ

Подходит для большинства дисковых пил Интерскол с алюминиевой платформой.

Сколько видов шин у циркулярки

Направляющая для циркулярной пилы не только служит элементом безопасности, она позволяет увеличить производительность труда. Разработаны разные по конструкции устройства, они бывают:

• двусторонними;
• односторонними;
• симметричные;
• асимметричные.

Универсальным приспособлением обрабатывают заготовку нестандартную по форме. С такой направляющей можно работать дисковой и ручной пилой.

Шины для циркулярки

Специализированные шины используют при выполнении профессиональных заданий.

Когда режут поперечины под углом, устанавливают текстолитовое или фанерное ограничение из брусков. Перед установкой опор проводят проверку:

• надежности зажимов;
• поверхностей шин на деформацию;
• на соответствие материалов заготовки с направляющей.

Упорные рейки делают металлические или деревянные

Важно, чтобы они были устойчивы под механическим воздействием. Не изменяли своих форм и размеров

На производство идут изделия из:

• профиля;
• рельс;
• уголков;
• брусков.

Конструкцию крепят на основание:

• саморезами;
• шурупами;
• болтами.

Линейка

Существует еще один упорный инструмент – линейка.

Сделать её довольно просто из фанерной полоски. По ширине фрагмент берут больше на 20 см. от рабочей площади. А основание фиксируют крепежным метизом. Перед работой нужно проверить пробными надрезами:

• поведение инструмента;
• вибрацию;
• уровень физических усилий для выполнения операции.

Надежное безопасное выполнение действий зависит от креплений:

• струбцин;
• зажимов;
• подвижной каретки;
• фиксаторов.

Этими элементами фиксируется в необходимом положении обрабатываемая деталь. Установленный ограничитель не дает отклоняться острой режущей части от перпендикулярного расположения волокон древесины.

Как пользоваться направляющей для циркулярной пилы?

Для выполнения возложенных на шину функций необходимо выполнять следующие правила.

1. Подготовить инструмент к работе (удалить имеющийся мусор или опилки с поверхности).
2. Проверить надёжность существующей системы крепления.
3. Проверить соответствие выбранной шины подготовленному материалу для распила характеристикам циркулярной пилы.
4. Направляющая для циркулярной пилы устанавливается на заранее подготовленное место.
5. Закрепить к основе или заготовке.
6. Плотно прижать пилу к поверхности шины.

Использование шины для циркулярки

Дальнейшие действия должны производиться в соответствие с правилами работы с конкретной пилой.

Из фанеры

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

1. Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
2. На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
3. Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
4. Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

1. Завести диск на место и одеть его на втулку шпинделя.
2. Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
3. Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
4. Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
5. Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Какие бывают?

Универсальная шина (рейка) для циркулярной пилы может быть сделана из металла или дерева, но самое главное – она не должна деформироваться.

Используются чаще всего шины следующих конфигураций:

• профиль «П»;
• рельс;
• уголок;
• прямые бруски.

Направляющие элементы крепятся к основанию с помощью саморезов, болтов с гайками, шурупов.

Основное предназначение шин:

• обеспечение точности в работе и качество распила;
• обеспечение безопасной работы;
• создание различных конфигураций распила.

Упорная линейка может применяться для работы таких агрегатов:

• электрический лобзик;
• механическая пила для дерева;
• циркулярная пила.

Чтобы сделать линейку для безопасного упора, следует подыскать полоску фанеры. Ее ширина должна быть больше параметров площадки на 22 см. Из этого фрагмента изготавливается сама линейка, остатки материала применяются для создания упора в районе основания, которые крепятся с помощью саморезов.

Прежде чем начинать работать, желательно протестировать конструкцию, сделав несколько пробных надрезов на незначимых деревянных фрагментах.

Результат теста дает возможность понять:

• как ведет себя инструмент;
• уровень вибрации;
• размеры реза;
• какие необходимо прикладывать физические усилия во время работы.

Крепления и упор для торцовочной плиты играют в работе важную роль. Креплениями являются:

• струбцины;
• зажимы;
• подвижная каретка;
• фиксаторы.

Все они дают возможность надежно закрепить заготовку в нужном положении. А также надежный фиксирующий упор позволяет обрабатывать материал перпендикулярно древесным волокнам.

Упор, сделанный в заводских условиях, часто не соответствует запросам, он значительно снижает широту применения, производитель обычно задает жесткие рамки по длине. Для обработки больших досок требуется упор других технических характеристик, поэтому мастера делают подобные приспособления самостоятельно.

При работе следует принимать во внимание такие детали:

• размеры заготовок;
• технические особенности инструмента;
• частоту применения инструмента.

А также при работе рекомендуется контролировать:

• длину реза;
• производительность агрегата;
• какой ширины получается паз;
• специфику применения пилы;
• оптимальное направление распила;
• допустимую плотность изделия;
• последовательность применения системы обеспечения безопасности.

Это интересно: Аэрограф для моделизма: какой лучше выбрать моделисту

Типы пильных дисков

Выделяют 2 основных типа режущих элементов:

1. Монолитные. Представляет собой цельную пластину, изготовленную из высокоуглеродистой стали или другого прочного металлического сплава. Характеризуется большим количеством зубьев. К преимуществам относят малую цену, большой запас прочности, простоту обслуживания и низкое качество пиления. В дополнение зубья очень быстро тупятся, необходимо постоянно поддерживать их разводку.
2. Твердосплавные. Отличаются выступающими напайками на зубьях из кобальта, искусственного алмаза, карбида вольфрама. Такие элементы обеспечивают большую прочность дисков, продлевают их срок службы. Маркируются буквами HW. К плюсам относят высокое качество реза даже на больших скоростях, универсальность использования. Зубья на таких кругах тупятся медленно. Основными минусами выделяют высокую цену и необходимость специального оборудования для проведения заточки.

Оснастка также отличается по ряду технических характеристик. Внешний диаметр варьируется от 65 до 500 мм, влияет на глубину реза. Для бытовых целей подойдут варианты с размером 75-165 мм. Профессионалы выбирают пилы, которые рассчитаны на установку кругов диаметром не менее 190-210 мм. Толщина полотна составляет от 2 до 6 мм, самым распространенным вариантом является 3.2 мм.

Режущие элементы отличают и по количеству зубьев (от 10 до 120 шт). Чем их больше, тем лучше качество реза. Для распила мягкой древесины используют оснастку на 20-24 зуба. Круги со средним количеством зубьев (от 36 до 48 шт) лучше разрезают твердые породы дерева, ДСП и фанеру. Разрез при этом получается аккуратный, но сам элемент быстро изнашивается.

Для распила ламинированных поверхностей выбирают элементы с частым расположением зубьев – от 40 до 64 шт.  При работе с металлом чистый рез и ровные кромки обеспечивает использование кругов с большим количеством зубцов – от 80 до 120 шт.

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.

Originally posted 2018-07-04 07:38:55.

Характерные особенности ручных и настольных циркулярных пил

Второй разновидностью инструмента является настольная циркулярная мини-пила. Она имеет меньшие габариты, чем предыдущий вариант. Такой тип устройства отличается мобильностью, способностью обрабатывать заготовки шириной до 60 см. Глубина пропила такого инструмента равна 4-7 см. Недостатком такого инструмента является повышенный уровень вибрации при работе устройства, что негативно отражается на качестве распиловки.

Циркулярный мини-станок представляет собой ручной инструмент, который характеризуется мобильностью и возможностью обрабатывать заготовки в разных плоскостях. Такая пила отличается небольшой мощностью и нуждается в периодическом отдыхе. Ручной инструмент имеет ограниченный спектр работ.

Настольная циркулярная мини-пила имеет меньшие габариты, чем стационарный вариант

К тому же устройству свойственен низкий уровень безопасности, что проявляется в близости рук к работающей поверхности, неполной защите пильного диска, необходимости наблюдать не только за процессом резки, но и за положением электродвигателя, чтобы снизить вероятность перекоса реза и отдачи инструмента.

Более дорогостоящим оборудованием данного типа является ручная циркулярная пила с возможностью стационарной установки. Корпус агрегата массивный, но безопасный. Инструмент имеет специальную платформу, при помощи которой пила устанавливается на станок.

Типы инструмента в зависимости от глубины распила и материала заготовки

В зависимости от интенсивности использования циркулярные пилы классифицируются на подвиды. Инструмент может быть бытовым и профессиональным. Первый вариант устройств выполняет расширенный спектр работ, однако он может функционировать непрерывно не более 15 минут, после чего необходимо обеспечить перерыв в работе инструмента на такой же период.

Бытовые устройства делятся на малые, средние и большие станки. Циркулярная пила первого типа выполняет распил глубиной 4-4,6 см, второго – 5-5,5 см, третьего – 6,5-7 см.

Циркулярки делятся на малые, средние и большие станки

Профессиональные циркулярные пилы могут работать непрерывно в течение всего рабочего дня. Они способны обрабатывать материал разной жесткости и любого размера. Глубина распила, выполняемая таким инструментом, равна 6,5-14 см.

В зависимости от характера выполнения работ и материала обрабатываемой поверхности различают стационарные циркулярные пилы по дереву, инструмент по металлу и погружной тип устройства. Пилы по дереву осуществляют распил деревянных элементов под разными углами.

Циркулярная пила по металлу является универсальным инструментом, который отличается повышенной мощностью и приспособлен работать с различными режущими дисками. Это могут быть стандартные абразивные варианты и изделия повышенной прочности. Такой универсальный инструмент может обрабатывать трубы, профили, листы из металла, заготовки из дерева, фанеры и пластика.

Погружная циркулярная пила имеет подвижный пильный диск. Режущая кромка инструмента опускается в центр заготовки, начиная распил с этого места, выполняя сквозные отверстия.

Погружная циркулярка имеет подвижный пильный диск

Важно! Благодаря возможности настроить глубину реза с высокой точностью, можно не только осуществить сквозной распил, но и выполнить прямые или фигурные желоба, пазы и щели
