Схема и устройство сливных бачков с одной и двумя кнопками: основные характеристики, особенности и правила эксплуатации

Как работает

При нажатии большой кнопки сливается весь запас в бачке, 6–8 л, а во время малого режима расходуется в два раза меньше, 2-4 л.

Есть предположение, что экономный режим менее эффективен, но современные модели туалетов готовы опровергнуть это суждение. Дело в том, что производители используют систему закручивания потоков воды, в отличие от однорежимных моделей, когда кнопка слива просто сбрасывает запас воды.

«Стоп-режим»

При однократном нажатии вода высвобождается из бачка, а при последующем нажатии происходит блокирование, и вода прекращает сливаться.

Использовать эту систему просто, а итог может положительно сказаться на счете за воду. Установка таких моделей не отличается особой сложностью, поэтому переход на экономичную версию прост.

Уровень воды в бачке: как настроить?

Одна из самых частых неполадок в работе сливного бачка — это постоянное стекание воды в унитаз. Это означает, что уровень воды слишком высокий — системе приходится непрерывно выпускать избыток жидкости. Случается и наоборот: сливом неудобно пользоваться, потому что воды в бачке все время слишком мало.

Как правило, проблема кроется в поплавке — возможно, он просто перекосился. В таком случае проблема решается быстро и легко — поплавок нужно поправить.

Поплавок в сливном бачке бывает, как правило, двух разновидностей: на рычаге из латуни и на пластиковом рычаге со специальным винтом. Чтобы настроить поплавок на латунном рычаге, его нужно просто аккуратно приподнять и опустить несколько раз, пока не станет ясно, в каком положении механизм будет работать оптимально. Поднятие поплавка повышает уровень воды, опускание — соответственно, понижает.

Что касается пластикового рычага, то здесь уровень настраивается поворотами винта (либо пластмассовой трещоткой, при помощи которой рычаг устанавливается в правильное положение).

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

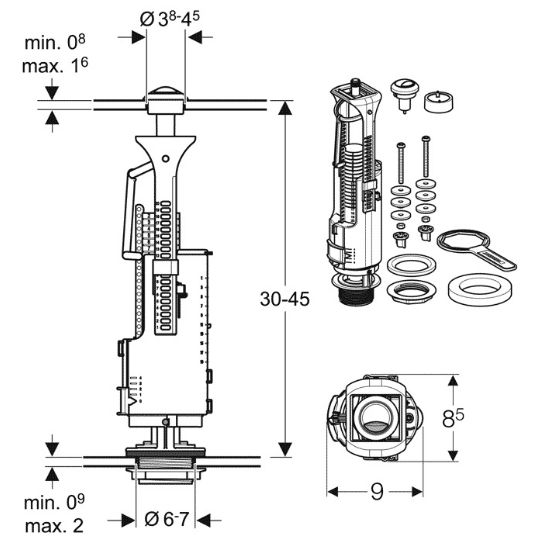

Рисунок №2

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Принцип действия настенного сливного бачка

В отличие от традиционного сливного бачка, в качестве основного элемента сливной настенной чаши выступает сифон. Он представляет собой мягкую трубку из гофры. Для спускового механизма обычно применяется металлический рычаг, при нажатии на который через открытый конец гофрированной трубки сифона выходит вода. Принцип работы настенного сливного бачка состоит в следующем:

• При нажиме на спусковой рычаг клапан открывает сифон.
• В отверстие сифона попадает поток воды.
• При уменьшении объемов воды в смывном бачке индикатор уровня (поплавок) опускается, тем самым открывая поплавковый клапан. Через него бачок наполняется водой.
• Вода заполняет емкость чаши до тех пор, пока поплавок не поднимется. Как только это произойдет, поплавковый клапан закрывается, тем самым препятствуя переполнению бачка водой.

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Сборка сливных бачков

Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

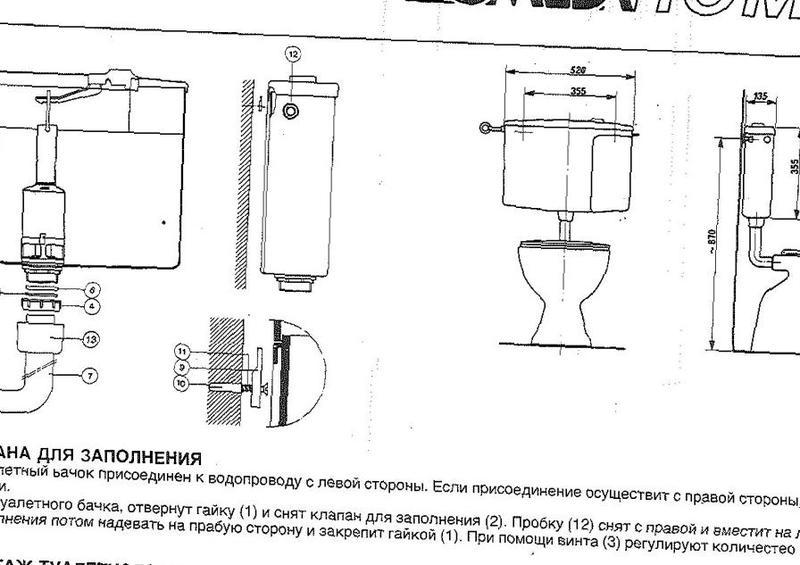

Рисунок №1

Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

• Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
• Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
• Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
• В модели с боковой подпиткой воды закрепляем впускной кран.

Схема устройства впускной арматуры сливного бачка с боковым подключением.

• Подключаем внешнюю подачу воды к штуцеру (4).
• На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
• Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
• Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

• Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
• Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
• Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
• На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
• Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

Основные элементы унитаза

Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.

Сливной бачок из нескольких компонентов:

• запорная арматура;
• отверстие спускное;
• переливная трубка;
• сливной механизм;
• крышка клапана, снабженная резинкой.

Арматура для бачка с боковой подводкой воды

Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями. Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом

Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.

Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.

Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:

• спускной рычаг;
• сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.

Последовательность операций по установке конструкционных элементов

Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.

Сливная арматура бачка

1. Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
2. Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
3. Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.

Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.

Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.

Установка арматуры в сливном бачке

Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.

Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.

Как диагностировать неполадки?

Если неисправен сливной бачок, это быстро становится очевидным: вода либо протекает в чашу унитаза, либо начинает капать на пол. Иногда бывает, что емкость не наполняется.

Какой бы ультрасовременной и сложной ни была бы конструкция бачка, проявляются поломки одинаково во всех моделях.

Наружные протечки не всегда сразу становятся видны. Случается, что вода капает наружу неделями, но ее количество настолько мало, что отсыревшие участки не бросаются в глаза. Тогда протечку можно определить по появлению рыжих пятен и потеков ржавчины.

Если они есть – стоит разобрать бачок и установить причину поломки.

Если нет фильтра грубой очистки, в бачок постоянно поступают частицы грязи и ржавчины. Они накапливаются в емкости и могут повредить внутренние механизмы конструкции, стать причиной поломки

В норме бачок заполняется до заданного уровня, а резиновая груша прижата к отверстию слива, надежно перекрывает его и удерживается в таком положении за счет давления воды. При нажатии на механизм спуска эта груша поднимается и открывает сливное отверстие.

Резиновая груша должна быть постоянно заполнена воздухом. Чтобы в нее не попадала вода, в конструкции предусмотрена специальная направляющая трубка. Она обеспечивает правильное положение груши в «седле».

Если нарушается целостность самой груши или трубки, механизм дает сбой.

Так должна выглядеть резиновая груша бачка, если она в рабочем состоянии. Она должна оставаться эластичной и хорошо прилегать к седлу

Первое, что нужно сделать, разобрав бачок, – осмотреть грушу. Если она утратила эластичность, растрескалась, то именно в ней и кроется причина протечки. Изношенная резина не может хорошо перекрывать отверстие слива, вода протекает в трещины и зазоры.

Резиновые изделия такого типа починить невозможно, поэтому грушу нужно просто заменить.

Если же с ней все в порядке, нужно убедиться, что под резину не попадают частицы грязи и ржавчины, которые также могут мешать нормальной работе груши.

Есть случаи, когда решить проблему протечки можно банальной очисткой бачка. Если выяснилось, что под резиновой грушей скопилась грязь, ее можно удалить обычной губкой. Часто этого хватает для восстановления нормальной работы. Также имеет смысл для профилактики протереть тряпкой стенки емкости и удалить налет

Если груша в порядке, то следует продолжить осмотр унитазного бачка в поисках причины протечки.

Бачок не заполняется, если:

• неисправен подводящий шланг;
• изношен впускной клапан поплавкового механизма.

Вода может вытекать наружу, если:

• изношена прокладка между бачком и унитазом;
• появилась течь в месте установки соединительных винтов.

Внутренние протечки появляются, когда:

• не отрегулирована переливная трубка;
• неисправен клапан;
• вышел из строя поплавок.

Следует тщательно проверить все эти узлы, отремонтировать, отрегулировать или заменить поврежденные детали. Как разобрать бачок и найти эти элементы, показано в видеоролике:

Современные сливные емкости

С одной кнопкой

Количество кнопок, которыми оснащен сливной бачок, не влияет на схему устройства арматуры, установленной внутри емкости. Более того, если отверстия в корпусе и размеры совпадают, можно заменить механизм и наслаждаться регулируемым спуском.

Рассмотрим, как устроен сливной бачок унитаза с кнопкой более подробно:

Поплавок, с помощью которого измеряется уровень воды в емкости, может быть изготовлен из пластика или металла. В последнем случае цена механизма немного увеличивается.
Это устройство соединено с шаровым запорным механизмом, открывающим и закрывающим впускной патрубок, через который в бачок поступает вода.
Для плавного заполнения емкости и уменьшения шума патрубок также оборудован диафрагмой с рычажком, регулирующим напор струи.
Регулировка слива воды производится с помощью сифона и специальной прокладки, закрывающей выпускное отверстие.

На фото – внутреннее устройство бачка с кнопкой

Теперь разберемся с тем, как собрать сливной бачок унитаза с кнопкой и разобрать его в случае необходимости. Нужно отметить, что необходимость демонтажа бачка возникает лишь в случае засорения мембраны. В остальном же механизм настолько надежен, что не требует технического обслуживания.

Сложнее всего при разборке накопительной емкости вытащить саму кнопку, которая, если покрутить ее рукой, свободно вращается вокруг своей оси.

Инструкция по демонтажу предельно проста: перед тем как крутить, нужно просто нажать ее и удерживать в таком состоянии, пока она полностью не будет вынута.

Закончив с кнопкой, можно промывать мембрану.

Делается это следующим образом:

• перекрывается кран, который стоит на трубе, подающей воду в бачок;
• из емкости сливается вся жидкость;
• затем откручивается гайка, соединяющая сифон с впускным патрубком;
• после этого демонтируется весь механизм и прочищается находящаяся в нижней части мембрана.

Перед выкручиванием кнопки ее нужно нажать

С двумя кнопками

Такой механизм используется в целях экономии воды. Задействовав тот или иной рычаг, можно выпустить в унитаз половину объема жидкости или всю.

Устройство сливного бачка унитаза с двумя кнопками практически не отличается от однокнопочной разновидности. Немного изменена лишь выпускная арматура.

Еще одно отличие – способ демонтажа. Он непохож на порядок разборки накопительной емкости, оборудованной только одной кнопкой.

В этом случае действовать нужно в такой последовательности:

Сейчас читают:

Нажать две кнопки одновременно, освободив специальный монтажный паз, находящийся на втулке.
Вставив отвертку в эту щель, можно вынуть первую кнопку, а затем – вторую.
Под ними находится крепежный винт, удерживающий верхнюю часть бачка.
Отвернув его и сняв крышку, вы получаете доступ к сливной арматуре емкости для ее очистки, регулировки или замены.

Сливная арматура бачка с двумя кнопками

Устройство бачка — откуда поступает вода?

Сливной бачок с полкой, боковой запуск: 1 — крышка бачка, 2 — перелив, 3 — поплавок, 4 — тяга, 5 — рычаг, б — поплавковый клапан, 7— спускной рычаг, 8 — корпус бачка, 9— гайка перелива, ТО — полочка, 11 — шпилька, 12 — прокладка седла, 13 — груша, 14 — гайка, 15 — прокладка, 16 — прокладка фасонная, 17— седло, 18 — дуга, 19 — втулка.

Бачок для унитаза — это керамическая, пластиковая или железная емкость, которая бывает очень разных форм, а для оборудования используют очень разнообразные механизмы спуска. Но назначение у бачка — это комплект и спуск воды. Это действие вполне можно за счет того, что в середине бачка есть система, которая собой представляет простой механизм из 2-ух компонентов: устройства для слива и устройства подвода воды.

Более подробно посмотрев бачок, можно увидеть поплавок и клапан поплавка, грушу, рычаги и перелив. Они выполняются из различных материалов: поплавок, например, бывает из латуни или пластика, груша — из пластика или резины. Они могут разными по форме или вариантам соединения, но при всем этом неизменен их принцип работы.

Устройство для подавания в бак воды совершенно простое: оно работает с помощью арматуры, отвечающей за комплект в бак воды. Конструкция ее подачи бывает сделана одним из следующих способов:

1. Арматура размещена сверху сливного унитазного бачка, поступление воды идет через боковой канал. В данном варианте поплавок находится на конце рычага. При достижении конкретного уровня противоположный конец рычага начинает давить на шток, и с помощью мембраны перекрывается подача воды. Эта конструкция достаточно шумная, но среди нашего сантехпроизводства она достаточно популярна.
2. Нижняя подача — арматура находится снизу бака. В данной конструкции движение поплавка идет по отвесному штоку. На закрывающую мембрану энергия подается при движении поплавка при помощи специализированной тяги, ограничивающей уровень жидкости в баке. Если сравнивать с идущим до этого, такой вариант набора воды выходит более безмятежным.

Механизм, подающий воду, по собственному правилу простая система, какая основывается на всем известных физических законах. Но любая конструкция, пускай даже самая простая, дает перебой. В поплавочном механизме возникают такие поломки:

1. Замедленная подача воды. Очень часто основой считается загрязнее перекрывающей мембраны. Чтоб это поправить, достаточно почистить отверстие подвода воды от мусора. Механизм мембраны нужно бережно разобрать, а после собрать, старавшись не оставлять лишних деталей. Инструменты чтобы собрать механизм обратно, потребуются очень простые: кусачки, плоскогубцы.
2. Лишнее кол-во воды в бачке. Ее уровень должен быть правильно отрегулирован — решение подчиняется от типа поплавка. При боковой подаче уровень изменяется с помощью откручивания рычажной гайки, из-за чего сторона с поплавком спускается. При нижней подаче уровень ставят с помощью вращения винтовой пластиковой тяги. Вертеть следует так, чтоб поплавок опустился и водный уровень понизился.
3. Если сломались рычаги поплавка, то весь поплавочный механизм бачка подлежит замене.

Как работает сливной механизм

С помощью нажатия кнопки спуска начинает работать система бачка. Такое устройство сливного оборудования находится в связи с его «начинкой», размещенной в самом контейнере. До того, как выполняется нажатие кнопки, бачок находится в ожидании. В нем уже имеется вода, которая набегает до установленного уровня. С помощью специальной груши жидкость удерживается в баке. Делают ее из резинового материала, потому всегда к седлу прилегает достаточно плотно. Благодаря нажиму кнопки выполняется тяга, которая в свою очередь отталкивает грушу, чтобы открыть слив. В итоге не будет закупориваться седло, в отверстие бачка попадет жидкость и вытечет в унитаз.

Унитаз с кнопкой на крышке бачка

После операции отпуска кнопки, размещенной на крышке бака, груша в первоначальное положение возвращается не сразу. В ином случае это повлияло бы на то, что слив был кратковременным. В правильном устройстве это процесс медленного опускания груши, полностью полой внутри. В ней имеется лишь воздух, выталкивающий ее из седла.

Подъемная сила данного компонента системы становится меньше по степени набора в бак воды. В конце груша полностью присасывается к седлу. Не принесла бы положительного результата установка без специальной направляющей трубки. Секрет здесь в том, что на резиновую затворку действуют различные силы, ведущие ее по направлению минимального сопротивления. В случае если в конструкции отсутствовала труба, то этот резиновый элемент не смог бы вернуться снова к седлу, размещенному в центре бачка.

Сборка и разборка

Схема разборки напольного унитаза

Как разобрать унитаз напольного типа для проведения текущего ремонта? Процесс выполнения работы заключается в прохождении следующих этапов:

1. перед разборкой унитаза необходимо перекрыть подачу воды в сливной бачок и удалить из емкости всю накопившуюся жидкость. Перекрытие воды производится отдельным краном, если такое устройство было установлено на стадии монтажа унитаза, или краном, ограничивающим вход воды в жилое помещение. Воду, оставшуюся в емкости после слива, рекомендуется удалить при помощи тряпки (губки);
2. на следующем этапе необходимо отсоединить подводной водопроводный шланг, чтобы освободить бачок для дальнейших действий;
3. крышка бачка держится на кнопке, которая резьбовым соединением связана со сливным механизмом. Если выкрутить кнопку, то снять крышку не составит проблем. Таким способом можно получить доступ к арматуре бачка;
4. вся арматура крепится к бачку при помощи резьбы, предусмотренной на каждом элементе. Чтобы снять любое устройство, необходимо ослабить резьбовое соединение;
5. сливной бак крепится к чаше унитаза при помощи фиксирующих болтов, расположенных внутри емкости. Для снятия бака необходимо отверткой выкрутить крепежные элементы.

Общая инструкция для разборки напольного унитаза

Схема разборки подвесного унитаза

Разборка подвесного унитаза осуществляется по следующей схеме:

1. в первую очередь также необходимо перекрыть поступление воды в сливной бак;
2. унитаз отсоединяется от канализационной сети и подводки, идущей от бачка;
3. полное снятие унитаза производится после откручивания фиксирующих болтов, расположенных на инсталляции.

Для разборки сливного бака необходимо:

1. снять кнопку слива, расположенную на лицевой стороне стены;
2. отсоединить подводку воды;
3. снять бак для проведения ремонта.

Схема разборки подвесного унитаза

Как собрать унитаз после проведения необходимых ремонтных или профилактических работ? Действовать требуется в порядке, обратном указанному в инструкции, то есть сначала устанавливается бак, а затем унитаз.

Таким образом, зная устройство и схему работы сантехнического изделия, ремонт унитаза можно произвести своими руками.

Источник

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Варианты устройства бачков

Кроме старинного способа крепления бачка под потолком или компактного расположения его на унитазе, существуют более редкие устройства.

В некоторых моделях унитаза предложено обходиться вовсе без накопительного бака. Смыв происходит при нажатии кнопки просто водой из водопровода. Этот способ неплохо зарекомендовал себя в водопроводных системах с хорошим напором воды. Такие системы не требуют дополнительной прочистки, экономится место. Если кнопка спуска воды монтируется в стену, получается весьма практично и красиво.

Монтаж накопительного бака в стену

Монтаж плоского накопительного бака в нишу стены. Такой способ является очень трудозатратным в установке. Необходимо смонтировать дополнительную стену, в которую и устанавливается бачок. Управляющие кнопки выводятся на стену. Из плюсов можно отметить ощущение более свободного пространства.

Такой способ обычно используют при установке подвесного унитаза. Поскольку его крепление требует монтажных работ и создания фальш стены для скрытия креплений, разместить в нише такой стены бак довольно уместно.

Если напор в водопроводе позволяет, логичнее выбрать вариант с прямым спуском воды из водопровода, без бачка.
