САПР — система автоматизированного проектирования

Разновидности САПР

Отраслевое назначение – не единственная классификация, в рамках которой многочисленные системы САПР делятся на отдельные виды. Большую роль играет деление по ГОСТ и назначению.

По ГОСТ

Классификация инженерных программ, согласно ГОСТ, включает разделение по признакам:

• тип и сложность проектируемого объекта – эта классификация рассмотрена выше;

• уровень автоматизации: низкий (до 25%), средний (от 25% до 50%), высокий (от 50%);

• комплексность автоматизации: одноэтапные, многоэтапные, комплексные;

• вид выпускаемых документов: на листе, на машинных или на фотоносителях;

• производительность выпуска документации: малая, средняя, высокая.

Также значение имеет число уровней технического обеспечения. По этому признаку решения классифицируются на одноуровневые, двухуровневые и трехуровневые.

По назначению

Проектировочные работы включают многочисленные аспекты, за каждый из которых отвечает тот или иной тип программ согласно своему целевому назначению. Выделяют 4 разновидности:

• CAD. Предназначены непосредственно для моделирования двумерных или трехмерных проектов, а также для создания технологической и конструкторской документации. Категория включает подкатегории CADD и CAGD, инструменты в которых отвечают за создание чертежей и формирование геометрических моделей соответственно.

• CAE. Продукты для симулирования и исследования физических процессов, проведения конструкторских расчетов, динамического тестирования и оптимизации проектов. Отдельно выделяется подкатегория CAA, включающая ПО для компьютерного анализа.

• CAM. Применяются на этапе подготовки изделия к выпуску, используются для управления оборудования с числовым программным управлением (ЧПУ) или гибких автоматизированных производственных систем (ГАПС) для изготовления изделий.

• CAPP. Категория средств, которые объединяют в себе возможности уже рассмотренных выше CAD и CAM. Используются для планирования технологических процессов.

Стоит заметить, что многие САПР являются комбинацией двух или более перечисленных выше аспектов. Наиболее часто встречаются сочетания CAD/CAM, CAD/CAE/CAM и CAD/CAE. Именно совместное использование программ обеспечивает эффективную разработку и производство.

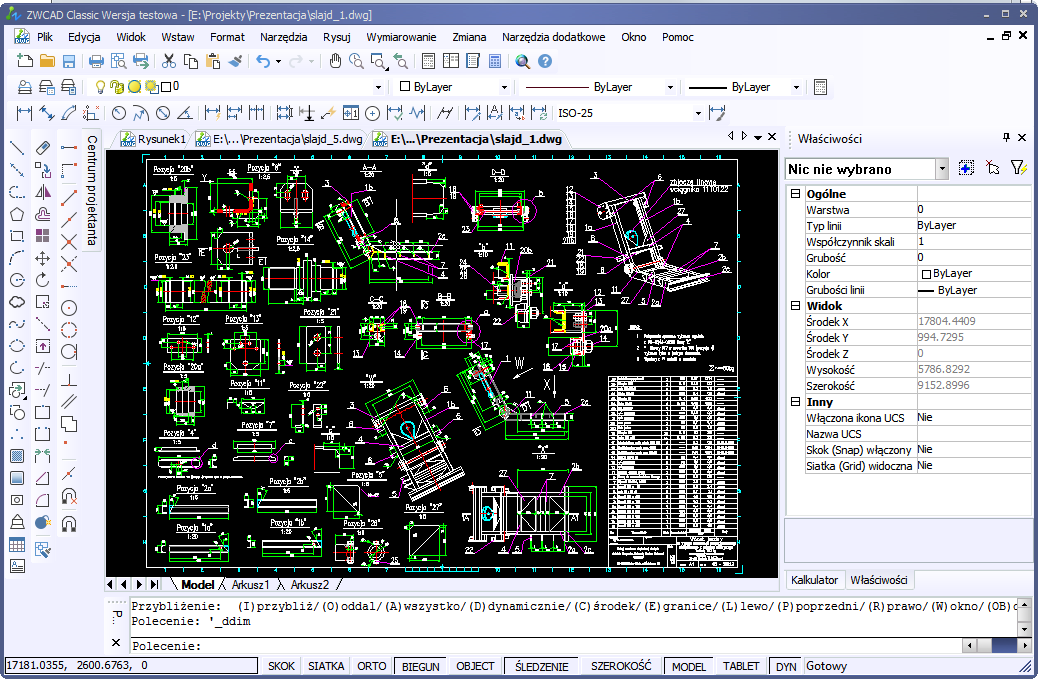

Автокад

Еще недавно он занимал первую позицию на рынке систем конструирования. Софт был разработан еще в 1982 году американскими учеными, он сразу стал популярным, тем более, что на тот момент был уникальным средством компьютерного моделирования. AutoCAD предлагает возможности для инженеров всех сфер, в ее комплектации есть как широкий спектр инструментов, так и специальные модули для узкой профилизации, чтобы не загромождать интерфейс. Таким образом, можно купить наиболее удобную для работы версию. Другой вопрос – в какую сумму это обойдется. Являясь самой популярной программой во всем мире, Автокад переведен на 18 языков, в частности, на русский. Нашим специалистам понятно все, кроме необходимой инструкции по применению. В своем арсенале продукт имеет десятки разновидностей и тысячи надстроек и модулей. Почему же сейчас все чаще ищут аналог этой системы САПР?

У платформы есть как верные защитники, так и противники. Для первых все приписываемые минусы – это лишь результат недостаточного освоения программы. Вторая группа видит следующие минусы:

• Неудобная работа с таблицами. Привычные текстовые редакторы дают больше возможностей использовать этот примитивный способ передачи информации.
• Трудность в освоении софта: большой функционал не всегда пригождается каждому пользователю, однако, загромождает интерфейс и приводит к путанице.
• Невозможность корректного импортирования чертежей, выполненных в Автокаде, в другие ПО. Это не дает пользователем возможность продолжить работу с другого компьютера, на котором установлена другая система.
• Производители уделяют много времени и сил на создание новых надстроек, однако, интерфейс побочных модулей зачастую не проработан.
• Основным недостатком является завышенная ценовая политика. Для многих инженеров стоимость Автокада остается запредельной. Тем более редко его устанавливают студенты и начинающие проектировщики. Крупным компаниям тоже становится выгоднее покупать лицензии у производителей с хорошей системой корпоративных скидок.

Таким образом, появляется необходимость в поиске лучшего САПРа, который должен отвечать ряду требований:

• оптимальный расширенный функционал, не уступающий возможностям популярного продукта;
• приятный и удобный внешний вид, понятный интерфейс, удачное расположение инструментария;
• нетрудная система обретения лицензии и последующего продления;
• возможность обновлений и добавления профильных надстроек с расширенным специализированным комплектом функций;
• легкое импортирование из одной программы в другую, совместимость форматов редактирования;
• невысокая цена и система корпоративных скидок.

NanoCAD

Распространенный продукт российской компании NanoSoft. Большим плюсом является его родина, в связи с ней, Нанокад ориентирован на правила ГОСТа. Интерфейс остается полной имитацией работы в брендовом модуляторе. Соотносится с другими системами автоматического проектирования и легко импортируется за счет поддержания различных форматов. Имеет возможность доступа в библиотеку заготовленных схем и поддерживает обмен данными с системой NormaCS.

Из минусов выделяют нестабильную работу и частые сбои, долгую загрузку софта. И трудности при редактировании геометрии – затруднена работа со сплайнами и штриховками.

Классификация

По ГОСТ

ГОСТ 23501.108-85 устанавливает следующие признаки классификации САПР:

• тип/разновидность и сложность объекта проектирования
• уровень и комплексность автоматизации проектирования
• характер и количество выпускаемых документов
• количество уровней в структуре технического обеспечения

Классификация с использованием английских терминов

В области классификации САПР используется ряд устоявшихся англоязычных терминов, применяемых для классификации программных приложений и средств автоматизации САПР по отраслевому и целевому назначению.

По отраслевому назначению

• MCAD (англ. mechanical computer-aided design) — автоматизированное проектирование механических устройств. Это машиностроительные САПР, применяются в автомобилестроении, судостроении, авиакосмической промышленности, производстве товаров народного потребления, включают в себя разработку деталей и сборок (механизмов) с использованием параметрического проектирования на основе конструктивных элементов, технологий поверхностного и объемного моделирования (SolidWorks, Autodesk Inventor, КОМПАС, CATIA);
• EDA (англ. electronic design automation) или ECAD (англ. electronic computer-aided design) — САПР , радиоэлектронных средств, интегральных схем, печатных плат и т. п., (Altium Designer, OrCAD);
• AEC CAD (англ. architecture, engineering and construction computer-aided design) или CAAD (англ. computer-aided architectural design) — САПР в области архитектуры и строительства. Используются для проектирования зданий, промышленных объектов, дорог, мостов и проч. (Autodesk Architectural Desktop, AutoCAD Revit Architecture Suite, Bentley MicroStation, Bentley AECOsim Building Designer, Piranesi, ArchiCAD).

По целевому назначению

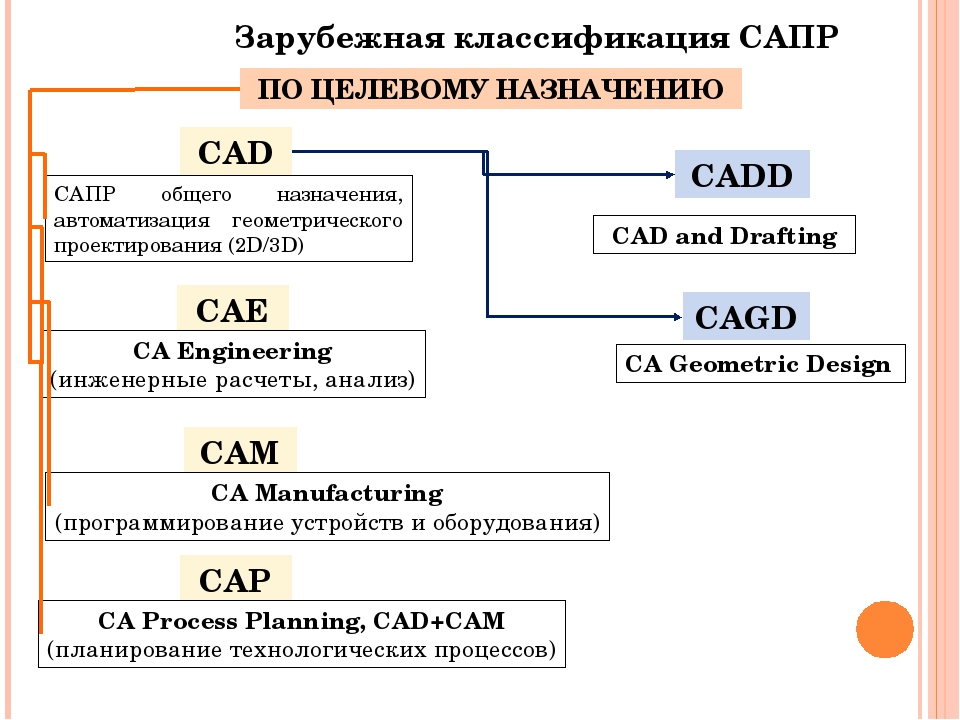

По целевому назначению различают САПР или подсистемы САПР, которые обеспечивают различные аспекты проектирования.

• CAD (англ. computer-aided design/drafting) — средства автоматизированного проектирования, в контексте указанной классификации термин обозначает средства САПР, предназначенные для автоматизации двумерного и/или трехмерного геометрического проектирования, создания конструкторской и/или технологической документации, и САПР общего назначения.
  • CADD (англ. computer-aided design and drafting) — проектирование и создание чертежей.
  • CAGD (англ. computer-aided geometric design) — геометрическое моделирование.
• CAE (англ. computer-aided engineering

  CAA (англ. computer-aided analysis) — подкласс средств CAE, используемых для компьютерного анализа.

  ) — средства автоматизации инженерных расчётов, анализа и симуляции физических процессов, осуществляют динамическое моделирование, проверку и оптимизацию изделий.

• CAM (англ. computer-aided manufacturing) — средства технологической подготовки производства изделий, обеспечивают автоматизацию программирования и управления оборудования с ЧПУ или ГАПС (Гибких автоматизированных производственных систем). Русским аналогом термина является АСТПП — автоматизированная система технологической подготовки производства.
• CAPP (англ. computer-aided process planning) — средства автоматизации планирования технологических процессов, применяемые на стыке систем CAD и CAM.

Многие системы автоматизированного проектирования совмещают в себе решение задач, относящихся к различным аспектам проектирования CAD/CAM, CAD/CAE, CAD/CAE/CAM. Такие системы называют комплексными, или интегрированными.

С помощью CAD-средств создаётся геометрическая модель изделия, которая используется в качестве входных данных в системах CAM и на основе которой в системах CAE формируется требуемая для инженерного анализа модель исследуемого процесса.

Применение САПР

Сфера применения определяется отраслевым назначением того или иного комплекса для автоматизации. По данному признаку классификация насчитывает 3 основные разновидности:

• MCAD. Программно-технические комплекты, разработанные для формирования проектов механизмов. Без них не обходится изготовление автомобилей, речных и морских судов, космических аппаратов. Кроме готовых изделий проектируются и конструктивные детали. Яркие представители систем проектирования из этой категории – КОМПАС, SolidWorks.

• EDA. Средства, широко используемые для конструирования как готовых электронных приборов, так и их составляющих – микросхем и печатных плат. Другое название данной категории – ECAD. Популярные у специалистов решения – OrCAD и Altium Designer.

• AEC CAD. Главное назначение этих систем заключается в автоматизированной разработке строительных и архитектурных объектов. К ним относятся промышленные и жилые здания, автомобильные и железные дороги, мосты и объекты инфраструктуры. Программные продукты для этого направления есть у AutoDesk, AutoCAD, Bentley.

Таким образом, для каждого направления инженерной деятельности есть свои продукты с предназначенным для этого функционалом. Благодаря такому разделению в каждом комплексе есть только нужные инструменты и ничего лишнего, а это упрощает и ускоряет работу инженера.

Достоинства систем автоматизированного проектирования

Использование САПР в первую очередь значительно упрощает труд инженера-проектировщика. Если раньше специалисты разрабатывали чертежи и документацию от руки, сегодня это выполняется в автоматизированном режиме. Другие преимущества:

• ускорение процесса проектирования и конструирования деталей в 1,5-2 раза;

• уменьшение затрат на изготовление изделий вплоть до 20%;

• удешевление процесса разработки и расходов на эксплуатацию;

• меньшие расходы на формирование моделей и проведение тестов;

• значительный рост качества и технического уровня результатов работы.

В совокупности перечисленные преимущества делают предприятие более конкурентоспособным за счет увеличения качества выпускаемой продукции вместе с уменьшением себестоимости.

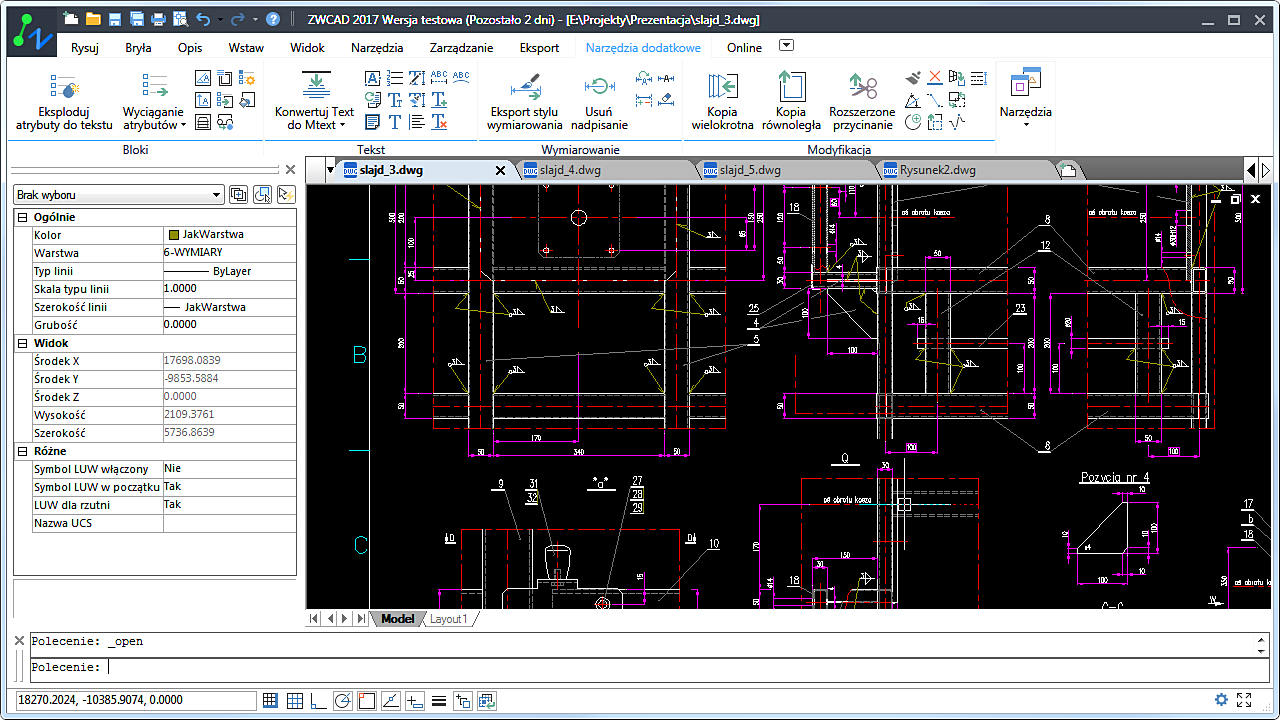

Пример работы САПР программы SolidWorks

Техническое обеспечение САПР

С точки зрения системной модели САПР, техническое обеспечение представляет собой самый нижний уровень, в который “погружается” и реализуется операционно-программное и другие виды обеспечений САПР.

Задача проектирования технического обеспечения, таким образом, может быть сформулирована как задача оптимального выбора состава технических средств САПР. Исходной информацией при этом являются результаты анализа задач внутреннего проектирования и ресурсные требования к техническим средствам в виде критериев и ограничений.

Основные требования к техническим средствам САПР состоят в следующем:

• эффективность;
• универсальность;
• совместимость;
• надежность.

Технические средства (ТС) в САПР решают задачи:

• ввода исходных данных описания объекта проектирования;
• отображения введенной информации с целью ее контроля и редактирования;
• преобразования информации (изменения формы и структуры представления данных, перекодировки и др.);
• хранения информации;
• отображения итоговых и промежуточных результатов решения;
• оперативного общения проектировщика с системой в процессе решения задач.

Для решения этих задач ТС должны содержать:

• процессоры,
• оперативную память,
• внешние запоминающие устройства,
• устройства ввода- вывода информации,
• технические средства машинной графики,
• устройства оперативного общения человека с ЭВМ,
• устройства, обеспечивающие связь ЭВМ с удаленными терминалами и другими машинами.

При необходимости создания непосредственной связи САПР с производственным оборудованием в состав ТС должны быть включены устройства, преобразующие результаты проектирования в сигналы управления станками.

ТС САПР могут одно- и многоуровневыми.

ТС, в состав которых входит одна ЭВМ, оснащенная широким набором периферийного оборудования, носят название одноуровневых. Они широко применяются при проектировании изделий общепромышленного применения с установившейся конструкцией, имеющих узкоспециализированные математические модели и фиксированную последовательность этапов проектно- технологических работ.

Развитие САПР предполагает расширение набора терминальных устройств, представление каждому проектировщику возможности взаимодействия с ЭВМ, обработку технической информации непосредственно на рабочих местах. С этой целью терминальные устройства снабжаются мини – и микроЭВМ, имеющими специальное математическое обеспечение интеллектуальные терминалы. Они соединяются с ЭВМ высокой производительностью с помощью специальных или обычных телефонных каналов.

Для использования информации отдельных ЭВМ распределенных на относительно большой территории особый эффект дает применение вычислительных сетей.

F.A.Q. САПР для архитектуры и строительства – система автоматизированного проектирования

Кто такой разработчик САПР или конструктор САПР?

Все вокруг нас, созданное человеком, начинается с идеи в письменном плане. Когда эти планы требуют иллюстраций или рисунков для передачи смысла, для подготовки этих идей в графических формах коммуникации необходим составитель САПР. Составители чертежей переводят идеи и наброски других специалистов, таких как архитекторы и инженеры, в масштабированные детали (или рабочие) чертежи. Дизайнер САПР часто готовит планы и наброски для архитектора или инженера. Дизайнер имеет больше образования и, следовательно, больше ответственности, чем составитель, но меньше, чем архитектор или инженер.

Какие навыки мне нужны, чтобы стать разработчиком САПР или разработчиком САПР?

Разработчики САПР должны уметь конвертировать грубые эскизы и чертежи в двухмерные и трехмерные готовые чертежи. Некоторые объекты лучше проиллюстрированы в разрезе (разрезан), и составитель должен уметь рисовать объекты таким же образом. У дизайнеров САПР часто бывают естественные способности в математике, естествознании и изобразительном искусстве. Они не только преуспевают в этих курсах, они наслаждаются этими курсами. Дизайнеры должны быть в состоянии осмыслить и представить вещи, которые еще не существуют. Многие дизайнеры поднимаются по карьерной лестнице, что позволяет им стать инженерами или архитекторами после дополнительного обучения. И разработчики, и дизайнеры хорошо умеют следовать и следовать указаниям. У них часто бывает терпение и хорошее чувство юмора.

Какое образование мне нужно, чтобы стать разработчиком САПР или разработчиком САПР?

Составители САПР получают свое образование в рамках профессиональной подготовки в старших классах средней школы, обучения в колледжах или их комбинации, которая известна как программа Tech-Prep

Для составителей важно научиться готовить рисунки, используя как устные, так и письменные инструкции.. Дизайнеры САПР получают образование в общественных колледжах и университетах

В то время как во многих общественных колледжах по всей стране преподают архитектуру и дизайн машин, в очень немногих университетах преподают специализированные области дизайна, такие как автомобильный дизайн.

Дизайнеры САПР получают образование в общественных колледжах и университетах. В то время как во многих общественных колледжах по всей стране преподают архитектуру и дизайн машин, в очень немногих университетах преподают специализированные области дизайна, такие как автомобильный дизайн.

Есть много рабочих мест в разработке и дизайне?

В настоящее время в Иллинойсе насчитывается более 15 000 разработчиков и 10 000 дизайнеров.

Многие рабочие места звонят в местные колледжи и «охотникам за головами» и, таким образом, не публикуются в газетах. Это один из методов, который используют работодатели для отбора неквалифицированных кандидатов на эти должности.

Федеральное правительство классифицирует обе области как показывающие средний рост занятости (3-6%), однако для тех, кто предпочитает преподавать в этой области (инструктор CAD-Drafting Technology), область показывает высокий рост и критический дефицит (36%).

Примеры программ системы автоматизированного проектирования

Профессия современного разработчика требует серьезного обучения. Преподают САПР в профильных ВУЗах. Однако базовое образование не является гарантией успеха. Сектор активно развивается. Регулярно появляются новые продукты на рынке, требующие изучения и навыков работы. Становится нормой прохождение курсов повышения квалификации для инженера. Разработчики ПО идут на встречу пользователям их продуктов. Платные программы включают в себя важную опцию — возможность пользоваться поддержкой и обучаться приемам работы.

Для того, чтобы узнать все графические возможности ПО необходимо время. Многие разработчики предлагают воспользоваться бонусом для обучающихся. Так лидер рынка компания Autodesk дает лицензию для студентов на три года при пользовании 3ds Max. По функционалу программа конструирования почти такая же, как дорогостоящая профессиональная версия. Стоимость базового пакета Autodesk 3ds Max на текущий период времени составляет более 60 000 рублей для одного пользователя. Сумма большая даже для действующего инженера. Обычно такую продукцию закупает предприятие.

Потребности в 3d моделировании испытывают не только крупные предприятия. Сегодня востребовано трехмерное проектирование у индивидуальных предпринимателей и просто любителей. Для осуществление задуманных идей им нет необходимости приобретать продукцию с набором функций, необходимых в высокотехнологичных отраслях. Можно найти программы для проектирования за более умеренные деньги, либо воспользоваться бесплатными версиями с ограниченными возможностями.

Проектировщикам, работающим в системе САПР хорошо известен пакет AutoCAD. Уже много лет он пользуется заслуженным уважением за возможность реализовывать идеи достаточно простыми, интуитивно понятными инструментами. Поддерживается возможность работать как в двухмерном, так и в трехмерном пространстве. Сохраняются проекты в стандартной форме САПР. Стоимость продукта позволяет приобретать его средним и малым компаниям. В качестве опробования производитель дает возможность 30 дней пользоваться программой бесплатно. За это время специалист с базовым образованием научится пользоваться основными функциями и решить, стоит ли ее покупать или нет.

К профессиональным продуктам относят и Pro/ENGINEER от американского разработчика Parametric Technology Corp. Оригинальный движок программы отличается высокой производительностью и качеством. Есть возможность вывести проект в фотореалистичном изображении в хорошем разрешении. Известен специалистам в области инноваций французский бренд CATIA. Продукт полностью интегрирован с системами CAD/CAM/CAE и может использоваться в различных областях производственной деятельности, от машиностроения до строительства.

Активно продвигается на рынке отечественная разработка компании «Аскон» программа трехмерного проектирования «Компас». Классический вариант опций для создания CAD проектов. Интерфейс, описание, помощь на русском языке, что становится причиной растущей популярности. Поддерживается функция создания текстовых и графических документов по стандарту ЕСКД. Программа проста в обучении и пользовании.

Нельзя не упомянуть ПО SolidWorks. Программа адаптирована для широкого использования на средних по мощности компьютерах. Не самый богатый функционал, но имеющихся возможностей вполне хватает для реализации достаточно сложных проектов. Программой пользуются и крупные предприятия. Производитель предлагает линейку продуктов разного назначения для решения всех задач в системах CAD, CAM, CAE. Ядром графического проектирования является собственная разработка Parasolid, которая имеет как плюсы, так и минусы.

Виды программного обеспечения САПР по характеру базовой комплектации

• На основе технической графической методики, двумерного и объемного моделирования. Они настроены на использование с целью проектирования объектов и взаимного расположения элементов схемы. Применяются в большинстве случаев в машиностроении.
• На Системе Управления Базой Данных. Такие платформы ориентированы на математические расчеты, использование формул и алгоритмов, оперирование большим количеством информации. Чаще всего используются для создания бизнес-проектов и экономических выкладок.
• На базе узкопрофильных модулей, необходимых для специализированных действий в той или иной сфере деятельности.
• Интегрированные программные обеспечения, включающие в себя все предыдущие виды. Они сложнее в управлении, но обеспечивают широкий охват возможностей.

Возможности и области применения

Автоматизировать производство человечество стремилось всегда. Но до середины 20-го века это были попытки усовершенствования механизмов и технологий. Первые опыты использования систем автоматизации начались после Второй Мировой Войны. Назвать прорывом применение электронных устройств для нужд ВПК в США в конце 40-х, начале 50-х нельзя. Мощности вычислительных машин было тогда недостаточно. Серьезные успехи пришли только в 70-е годы, когда появились электронные устройства, способные работать с большим массивом информации. Этот период принято называть первым этапом развития автоматизированных систем проектирования. Была доказана эффективность использования ЭВМ в решении производственных задач.

В 80-е начался второй этап электронной революции. К этому времени размер вычислительных устройств заметно уменьшился, а скорость работы существенно возросла. Серьезной причиной взрывного роста стал выпуск персональных компьютеров, с помощью которых увеличился круг пользователей.

Среди множества путей развития и нескольких крупных производителей стал вырисовываться лидер — компания IBM. Архитектура устройств с микропроцессором Intel х86 оказалась наиболее удачной для использования в автоматизации проектирования. Тогда же начали зарождаться CAD и CAM системы в машиностроении, наукоемких производствах.

Методы пространственного моделирования позволили просчитывать сложные процессы, создавать основу технологии программирования для станков с ЧПУ. К середине 80-х наметился спад в развитии популярности продуктов Apple, Motorola. Однако графические станции под управлением ОС Unix удерживали лидерские позиции. Но уже в начале 90-х программы на платформе Windows обогнали конкурентов. Предлагаемые системы для станков, оборудования были удобнее, производительнее и главное дешевле. Методы пространственного проектирования оказались востребованы в энергетике, производстве бытовой техники, автомобилестроении, космонавтике.

Активнее стала использоваться технология в машиностроении. Программы для токарных станков, обрабатывающих центров повысили качество продукции, сократили время производства. Возникла необходимость образования отдельных направлений в цифровые графике. Окончательно оформились термины CAD, CAM, CAE, их назначение и особенности.

Теги

САПР ЦВКтакое САПР исоздания САПР понятий САПРа ипопулярным САПРом дляБазовый САПР.автоматизированного проектирования автоматизированного проектирования.что проектирование теоретически Проектирование наружныхработы проектирования засобственно проектирования иавтоматизированного проектирования САПРситуациях проектирования.для проектирования за проектирование итакое система автоматизированногоустановку систем иэто система автоматизированногосистема автоматизированного проектированиясистема автоматизированного проектирования.

autodeskкомплекстехнологиикомпаниитерминприложенияaidedтрехмернойвыполненияdesigninventorcomputerпозволяеттолькопакетстанковангл

Возможности и области применения САПР

Основная цель разработки платформы – это повышение эффективности труда инженеров с помощью обеспечения взаимодействия с электронно-вычислительными машинами. Оно достигается следующими факторами:

• облегчается процесс конструирования для сотрудников всех отраслей;
• уменьшаются сроки завершения проектов в целом;
• сокращается начальная стоимость работы проектирования за счет устранения издержек и оплаты многочасового труда работников;
• улучшается качество готового продукта и каждого отдельного этапа;
• практически убирается статья расходов на тестирование изделий и устранение погрешностей.
• Такой результат достигается за счет ряда достоинств автоматизации:
• обширная и доступная информационная база, заложенная в структуре программы;
• автоматический сбор и классификация всех сопутствующих документов;
• возможность системы параллельного конструирования и, соответственно, предоставления объема работ на текущий момент моделирования;
• заложенная в программе библиотека готовых решений;
• режим проверки и испытаний готового продукта путем математического моделирования;
• подбор и предложение максимально выгодных методов моделирования при минимизации расходов;
• сбор и классификация информации для наиболее выгодного управления предприятием.

F.A.Q. САПР для машиностроения – система автоматизированного проектирования

Зачем внедрять САПР?

В настоящее время на предприятиях машиностроения повсеместно используются системы автоматизированного проектирования (САПР) различных типов. За многолетнюю историю использования они доказали свою эффективность и экономическую целесообразность. Однако, большинство производителей систем так и не могут дать четкого и однозначного ответа, какой экономический эффект принесет покупка их программного обеспечения?

При выборе той или иной системы трудно однозначно понять, какое решение будет наиболее подходящим для организации и зачем вообще необходимо внедрение САПР? Для ответа на эти вопросы нужно, прежде всего, определить факторы, за счет которых достигается экономическая эффективность внедрения и использования системы, а также обратиться к мировому опыту использования САПР.

Одним из лидеров, проводящих исследования в данной области, является международное исследовательское агентство Aberdeen Group, которое, совместно с компанией Autodesk, начиная с 2007 года, выпустило ряд отчетов на эту тему:

• Дополнительные стратегии построения цифровых и физических прототипов: как избежать кризисной ситуации при разработке продуктов?
• Системное проектирование: Разработка новых продуктов для мехатроники.
• Управление техническими изменениями 2.0: Интеллектуальное управление заявками на изменения для оптимизации бизнес-решений.
• Проектирование без границ. Рост доходов благодаря применению 3D-технологий.

Организации-участники исследований были разделены на три группы в соответствии с тем, насколько они выполняют свой календарный план и бюджет: 20% – лучшие в своем классе компании (компании-лидеры), 50% – компании со средними показателями по отрасли и 30% – компании с результатами ниже среднего. Затем был проведен сравнительный анализ, чтобы понять, какие процессы, способы организации работы и технологии чаще использовались лучшими в своем классе компаниями.

По результатам исследований, основными экономическими факторами, влияющими на экономическую эффективность использования САПР, являются время и денежные затраты на разработку прототипов продукции машиностроительных организаций, а также время и затраты на внесение изменений в прототипы и выпускаемые продукты.

Компании-участники исследования были также опрошены по поводу основных факторов, которые на их взгляд, являются самыми значимыми предпосылками использования средств автоматизированного проектирования.

• 91% респондентов поставили на первое место сокращение времени проектирования изделий,
• на втором месте с 38% – сокращение затрат на проектирование,
• далее следуют: увеличение технологичности проектируемых продуктов (30%), ускорение доработок изделий в соответствии с требованиями Заказчиков (кастомизации продуктов) – 15%.

Интересной особенностью является то, что несмотря на большие возможности по сокращению затрат, как и в ранее проведенных исследованиях, ключевым фактором остается возможность сокращения времени проектирования.

Для чего используют САПР лучшие машиностроительные компании?

Функционал САПР, который используется машиностроительными предприятиями для достижения вышеописанных эффектов, можно разбить на следующие основные области:

• Разработка концепции проекта в цифровом формате.
• Создание, оптимизация и утверждение проектов.
• Проектирование электрических и механических деталей.
• Управление данными о продукте.
• Визуализация решений по продукту, обзоров, продаж и маркетинга.

Следует отметить, что функционал управления данными о продукте относится больше к PDM/PLM решениям, однако системы автоматизированного проектирования являются их неотъемлемой частью.

Что собой представляет САПР

Используя техническую терминологию САПР – это комплекс автоматизированных систем с функцией проектирования, для реализации информационных технологий (чертежей, схем, сложных диаграмм и пр.). Ядро комплекса, представляет собой своеобразное программное обеспечение, заключающееся в разветвленной организационно-технической системе, автоматизирующей процессы проектных решений. Возможности ее, однако, ограничены, без использования всех средств для решения поставленных задач. А это – совокупность обслуживающего персонала, технических наработок проекта, и самой программы (запущенного процесса), для обработки и преобразования полученных данных в полноценный проектный план.

Сложности с расшифровкой аббревиатуры

Для лучшего понимания, что такое на самом деле САПР, в чем состоит назначение и каковы рабочие функции, следует сначала разобраться в толковании сокращенного названия. Может показаться странным, но существует несколько вариантов расшифровки, большинство из которых уводят по ложному пути:

1. Часто, в технической литературе ее называют – программным средством для создания автоматизированного проектирования. По смыслу такое толкование близко к истине, но слишком растянутое в контексте, и одновременно слишком узкое в определении вопроса. Другими словами – это прикладное специализированное ПО, а единственная роль его, заключается в проектной деятельности, осуществляющейся при помощи автоматизированных процессов. Это слишком сложное для понимания и не совсем верное определение, учитывая, что САПР это не обычная программа, а комплекс средств.
2. В других источниках расшифровка представляет его системой автоматического проектирования. Коротко, емко, но в корне неверно, с допущением грубейшей ошибки в толковании. Здесь путаются главные понятия, в словосочетании «автоматического», то есть, самостоятельного системного процесса, без всякого подключения человеческого фактора. В общей системе САПР за определенную часть ее работы отвечает именно персонал, без него она не может обойтись, что подчеркнуто понятием «автоматизированный». А автоматическими, является лишь отдельные операции в работе, ложащиеся непосредственно на систему.
3. Дословная расшифровка – система автоматизации проектных работ или система автоматизированного проектирования. Это наиболее правильное и точное определение, полностью соответствующее и аббревиатуре и смыслу в нее заложенному. Но оно считается излишне тяжеловесным, а потому, редко используется даже в технической литературе, разве только, в виде дословного толкования.
4. Для определения и расшифровки чаще всего используется словосочетание – система автоматического проектирования. Это не совсем соответствует аббревиатуре, но полностью отражает ее смысл и легко в употреблении, поэтому применимо и в технической, и в прикладной литературе. Используется такое толкование и в ГОСТ.
5. В англоязычном варианте, CAD — computer-aided design, имеет тот же смысл что и в русскоязычном, но в дословном переводе несколько отличается. Английский вариант подчеркивает применение компьютерных технологий, участвующих в процессе проектирования. Нельзя сказать что это неверно, все так, но тут как и с точным переводом на русском языке – излишняя словоформа, и без того понятно, что без этого не обойтись.

Краткий экскурс в историю

Самое интересное в том, что разработка САПР началась еще в 1945 г., задолго до наступления компьютерной эры, а разные этапы ее создания велись на протяжении 70-ти лет. Как в большинстве подобных случаев, это был исключительно военный проект научно-исследовательских организаций ВПК США. Целью было создание системы аппаратно-программного комплекса, способного в автоматизированном режиме управлять средствами противовоздушной обороны. Первый из таких комплексов поступил на вооружение уже в 1947 г., но как опытный образец, а работы продолжались и дальше.

Поначалу это были примитивные электронные радиотехнические средства, какими они оставались до конца 60-х гг. Примерно к этому времени к созданию собственного проекта приступили и в СССР, первые советские образцы тоже не впечатляли техническими возможностями, и постоянно совершенствовались. Первый прототип по-настоящему автоматизированной графической системы увидел свет в 1963 г., это был знаменитый Sketchpad – детище профессора Сазерленда. А первый полноценный САПР выпустила компания «Autodesk» в 1982 г. представившая свой продукт – AutoCAD, ставший «дедушкой» всех современных систем автоматизированного проектирования.
