Устройство бензопилы Партнер 350
Модель компании Partner в 350-ой комплектации выделяется отличным подбором комплектующих и высоким качеством сборки. Основа садового инструмента – 2-тактный 1-цилиндровый ДВС, работающий на смеси из бензина АИ-92 и моторного масла. Поршневая группа мотора – кованая и покрыта хромированным сплавом для продления рабочего ресурса ДВС. В устройство заводского двигателя входит фирменный фильтр CCS, отличающийся способностью улавливать самые мелкие посторонние частицы, не допуская их в топливо.
Бензопила Partner 350 отличается от аналогов упрощенным запуском, которого удалось достичь благодаря доработанному стартеру с самоочищающимся барабаном, профессиональному топливному насосу и долговечному электронному зажиганию. Для предварительной подкачки используемого горючего в цилиндр модель оснащена праймером.
За безопасность оператора по время эксплуатации работающей бензопилы компания Partner оборудовала садовый инструмент качественным инерционным тормозом, мгновенно срабатывающем при попадании пильной гарнитуры на гвоздь или любой другой посторонний предмет.
Рабочие органы пилы Partner – металлическая шина и цепь. Их натяжение выполняется при помощи двух ключей, без необходимости снятия защитной крышки пластикового корпуса.
Одно из главных преимуществ бензопилы Partner 350 заключается в удачном расположении необходимых для работы органов управления. Рычаг газа, комбинированный переключатель и тросик заводского стартера расположены в задней части инструмента, что значительно упрощает его эксплуатацию в условиях ограниченного пространства.
Ремонт карбюратора бензопилы Партнер 340
Частая неисправность карбюратора бензопилы Партнер 340 связана с течью горючего (потеря герметичности). Для начала нужно проверить целостность прокладки между карбюратором и картером двигателя. Если с ней все в порядке, значит дело в герметичности карбюратора.
Для проверки герметичности понадобится манометр. Входное отверстие измерительного прибора надевают на шланг подачи топлива. Затем при помощи груши накачивают в карбюратор определенное количество воздуха. Показания прибора должны соответствовать не менее 0,4 bar. Спустя некоторое время давление снова замеряют. Если оно упало, карбюратору нужен ремонт. Виной тому могут быть следующие причины:
- неисправность управляющей мембраны (в главной камере) или мембраны топливного насоса. Герметичность здесь нарушается вследствие потери формы мембран или возникновения на них дыр. Данная проблема возникает из-за длительной работы или перегрева карбюратора;
- игла не полностью закрывает клапан, т.к. некачественное топливо способствует его засорению. К тому же, со временем изменяется геометрия конуса иглы по причине износа. Сюда же добавим недостаточную подвижность рычага игольчатого клапана на своей оси, когда он изношен или погнут. И его пружина потеряла свою упругость.
- нарушается плоскость лепестковых клапанов в топливном насосе. В результате чего, они плохо прижимаются к опорной плоскости и как следствие, нарушается герметичность карбюратора (насос теряет производительность).
Сбоку карбюратора бензопилы Партнер 340 установлена крышка мембранной камеры. Через отверстие в ней, внутрь карбюратора попадает грязь. Когда она скапливается, мембрана поднимается и поддавливает рычаг игольчатого клапана. В результате чего, рычаг не до конца перекрывает топливный канал, что приводит к переобогащению смеси.
Все вышеперечисленные неисправности, как правило, имеют 2 основные причины: перегрев двигателя (бедная смесь) и засорение карбюратора (недостаточная очистка топлива). Обе проблемы решаются правильной настройкой и своевременной чисткой карбюратора, воздушного фильтра. Не стоит забывать и про качественный фильтрующий элемент для бензина.
Особое внимание при чистке стоит уделить сетке, малейшее ее засорение приводит к нестабильной работе бензопилы. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект
Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект.
Распространенные поломки пилы Partner: диагностика в домашних условиях
Бензиновую пилу Partner нельзя назвать ненадежной. У многих пользователей она без проблем работает зимой и летом, на протяжении многих лет. Но другие жалуются на одни и те же типичные неполадки:
- Бензопила не заводится.
- Бензопила заводится, но глохнет.
- Топливо не попадает в цилиндр.
Все эти проблемы имеют внутренние причины в деталях и узлах инструмента. Значит, чтобы добраться до сути и устранить поломку, придется разбирать электропилу. Это не так сложно, как может показаться, потому что производители всегда учитывают такую возможность.
Для самостоятельной диагностики неисправностей в домашних условиях нужно понимать, что распространенные проблемы бензопилы в подавляющем большинстве случаев вызваны одними и теми же причинами. Поэтому уже по симптомам вы можете предположить, где находится источник неполадки.
Например, если бензопила не заводится, то причина, скорее всего, кроется в системе зажигания, а именно в свече. Если в цилиндр просачивается воздух, значит, нужно искать дефект в топливной системе. Загрязненный фильтр заставляет двигатель глохнуть и дымить, и так далее. Давайте рассмотрим эти случаи подробно, чтобы вы чувствовали себя уверенно во время самостоятельного ремонта бензопилы Партнер.
Как настроить бензопилу
Регулировка карбюратора бензопилы проводится с целью задания оптимального количества оборотов для эффективной работы инструмента. Выполняется она путем настройки трех основных болтов:
В некоторых моделях присутствует только один винт, последний.
Настроить бензопилу можно только первыми двумя болтами. Если количество оборотов нужно понизить, то их поворачивают по часовой стрелке, если повысить — против. При этом сначала поворачивают первый болт (L), а затем второй (Н).
Дополнительно нужно выставить зажигание. Выполняется эта работа в том случае, если пила не заводится или стала работать с перебоями. Для этого нужно либо заменить свечу, либо исправить обрыв провода.
Подобная проблема приводит к тому, что искра появляется либо до подачи топлива, либо через большой промежуток после этого. Нужный параметр можно найти в инструкции по эксплуатации бензопилы. Выставление угла зажигания поможет решить проблему.
Бензопила Партнер 350
Универсальная и удобная бензопила Partner P350S подходит для выполнения как бытовых, так и более сложных, полупрофессиональных задач. Мощный бензиновый двигатель оснащен электрическим стартером и новой технологией подачи топлива, обеспечивая более легкий старт и плавную работу
Повышенное внимание к безопасности оператора проявляется в виде аварийной остановки работающей цепи и системы блокировки кнопки питания. Усовершенствованная система очистки воздуха продлевает жизнь фильтра без дополнительного обслуживания, а высокая степень поглощения вибрации делает рабочий процесс еще более приятным для оператора
Бензопила Partner 350
Бензопила Партнер Течет Бензин
Неисправности и ремонт бензопилы
Бензопила
– это не такое уж сложное устройство. Но в случае обнаружения неисправности нужно иметь хотя бы базисные познания, чтоб отыскать и убрать появившийся недостаток.
Давайте разглядим главные неисправности бензопил, узнаем, с чем они связаны, также разберем главные шаги по исправлению поломок.
Самое главное, до того как приступать к ремонту, это правильное определение неисправности. А обстоятельств неработоспособности каждого элемента может быть несколько. Потому перед тем, как начать разборку бензопилы, необходимо попытаться найти, с чем связан отказ в работе.
Обычно, отказ в работе бензопил бывает вызван неисправностью мотора либо появлением поломок в других ее узлах.
К неисправностям мотора относят:
- неисправность зажигания;
- проблемы в системе подачи горючего;
- неисправности поршня либо цилиндра.
В других узлах в большинстве случаев неисправности появляются из-за отказов тормозного механизма, системы смазки
, работы муфты сцепления, шины и др.
Давайте разглядим обе группы дефектов, чтоб вы могли по мере надобности найти причину поломки своими силами, не обращаясь в ремонтную мастерскую.
Неисправности двигателя
В работе мотора в большинстве случаев наблюдаются последующие недостатки:
- движок вообщем не заводится;
- заводится, но сходу глохнет;
- не развивает подходящую мощность;
- работает нестабильно.
Чтоб отыскать причину проблемы, необходимо проанализировать возможные причины по порядку способом исключения. Давайте пройдем по этой цепочке, чтоб вы знали, как отыскать недостаток в бензопиле в случае его возникновения.
Неисправности системы зажигания бензопилы
Проблемы в системе зажигания в большинстве случаев становятся предпосылкой отказа мотора бензоинструмента. Может быть неисправен игольчатый клапан и тогда бензин течет в так как бензопила у. Потому следует начинать поиск дефектов конкретно с нее.
Осмотрите свечу. Для этого аккуратненько снимите высоковольтный провод с головки, а потом выверните свечу из гнезда, используя особый ключ.
Если свеча мокроватая, означает идет переизбыток горючего. В большинстве случаев подача лишнего количества горючего связана с неверной регулировкой карбюратора либо с неуввязками в системе зажигания.
Свечу следует кропотливо протереть сухой картонной салфеткой и просушить. Течет масло, бензопила партнер 350. бензопила партнер 350. залить бензин и смотреть где. Также необходимо осушить цилиндр, подачу горючего закрыть и запустить пару раз стартер, чтоб удалить излишки топливной консистенции.
После этих действий необходимо установить свечу на место, открыть подачу горючего и повторить попытку.
Если на свече приметно много темного нагара, это, обычно, гласит о неисправности в топливоподаче – нарушении соотношения бензин/масло, плохом масле либо необходимости регулировки карбюратора.
Разборка и сборка устройства
Для разборки бензопилы Партнер 350 понадобится ряд специализированных инструментов:
- ключ;
- деталь для фиксации поршня;
- шестигранные крепежные изделия Torx;
- болт для выколачивания гаек (выколотка);
- слесарный набор (отвертки, молотки, развертки).
Первый этап разбора пилы – это снятие внешних профилей и откручивание крышек. С помощью аккумуляторной дрели снимаются крышки воздушного фильтра и стартера. Дополнительные крепления (в виде винтов) откручиваются отвертками. После снятия покрывающих модулей стоит очистить внутренние магистрали бензопилы Партнер 350 от загрязнений и пыли. Изъятие двигателя пилы стоит производить предельно аккуратно, ведь этот механизм отвечает за работу агрегата.
Разборка бензопилы
После двигателя нужно снять глушитель и маховик. На этом этапе понадобятся специальный болт для поршня. Сцепление бензопилы изымается по ходу движения цепи для удобства дальнейшей сборки. Под сцеплением находится привод масляного насоса, его также необходимо снять.
Снятие маховика с коленчатого вала с помощью специальной выколотки распространено среди частных умельцев. Болт крепко захватывает основной винт маховика и ускоряет процесс съема детали. Маховик снимается с вала ударом молотка по выколотке.
Сборка бензопилы Партнер 350 осуществляется в обратном порядке. При возвращении каждой детали пилы в исходное положение, стоит проверить фиксацию всех крепежных элементов и вхождение гаек в пазы. Особенностью конструкции двигателя пилы является то, что крышка основного корпуса устанавливается без прокладки, зазоры защищаются с помощью нанесения слоя специального герметического материала. Перед нанесением герметика стоит хорошо очистить поверхность для равномерного распределения средства.
Установку маховика нужно проводить не менее деликатно, чем процесс его снятия. Для правильного функционирования детали нужно обеспечить зазоры между механизмом и другими деталями пилы. Катушку зажигания нужно соединить с маховиком таким образом, чтобы они не касались друг друга, но были сопряжены с помощью магнитных контактов.
Устройство и принцип работы стартера бензопилы
Причины подтекания масла из масляного насоса бензопилы.
Исключая механические повреждения масляного бачка и системы подачи масла, причин подтекания масла не много.
- Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабая герметичность между отверстием масляного бачка и магистралью.
- Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
- Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
- Нарушение герметичности плунжерной камеры масляного насоса.
На последнем варианте остановлюсь подробнее, так как именно в случае потери герметичности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню располагается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.
Устранить подтекание масла из масляного насоса бензопилы можно и всё это происходит быстро, если кто хорошо владеет отвёрткой и гаечными ключами. Если у Вас бензопила прошла небольшой рабочий ресурс, то проблема решается просто.
Как я упоминал ранее, гарантия безотказной работы Вашей бензопилы обеспечивается не только соблюдением для неё оптимальных условий эксплуатации и использованием рекомендаций производителя, она также обеспечивается соответствующим качеством комплектующих деталей, а больше всего само́й качественной сборкой.
Пусть деталь будет изготовлена на высокоточном оборудовании, но когда её установят неверно или не закрепят её же с соответствующим усилием, то обещанная гарантия от производителя Вас разочарует.
Подобный масляный насос плунжерного типа, устанавливаемый на большинство моделей бензопил бюджетного варианта, прост по конструкции. Принцип его работы не отличается от работы некоторых плунжерных масляных насосов других категорий бензопил.
Я коротко опишу своими словами принцип работы масляного насоса плунжерного типа подобных моделей, что бы немного понятнее было при ознакомлении с моим методом исправления течи масла через масляный насос бензопилы.
Бензопила Партнер 350 Неисправности и их устранение карбюратора. Настройка карбюратора Партнер 350 своими руками
Перед началом регулировочных работ необходимо очистить главный топливный узел от пыли и грязи. Для этого можно использовать компрессор со сжатым воздухом или столярную щетку-сметку.
Для настройки карбюратор предусмотрены отверстия с левой стороны силового агрегата, однако для удобства определения их положения специалисты рекомендуют демонтировать защитный пластиковый кожух. Сначала до упора по часовой стрелке закручиваем винты количества и качества топлива, ослабив их после на 1/5 … ¼ оборота.
Карбюратор бензопилы Partner 350 c винтами настройки
При демонтированной крышке необходимо знать, что винт качества топливной смеси находится справа и, соответственно, винт регулировки количества бензина расположен слева. Для удобства на корпусе карбюратора под болтами нанесена маркировка:
- «L» — винт количества топлива (регулировка на низких оборотах);
- «H» — винт количества смеси (настройка на максимальных оборотах);
- «T» — болт настройки холостого хода.
Необходимо запомнить, что регулировка карбюратора бензопилы Партнер 350 должна производиться на прогретом двигателе. При высоких температурах металл линейно расширяется, в результате чего пропускная способность каналов увеличивается.
Как только цилиндр станет теплым винт «L» закручиваем до тех пор, пока ДВС не выдаст максимальные обороты коленчатого вала. После закручиваем его на четверть оборота.
Стоит отметить, что в таком положении винт количества подачи смеси должен поддерживать работу мотора на холостых оборотах. Если подобной настройки недостаточно, то смело выкручиваем болт «T» до стабильной работы двигателя.
При помощи винта «H» корректируем работы бензопилы Партнер на максимальных оборотах.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Видео регулировки карбюратора Партнер 350
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
Поиск неисправностей бензопилы
Опытные вальщики знают, что грамотное и точное определение характера поломки – это половина проделанной работы по ремонту. Основываясь на долголетнем опыте ремонта бензопилы партнер 350, специалистами была разработана особая методика диагностики неполадок.
Основные поломки бензопилы Партнер 350
Это позволяет существенно сэкономить время и уйти от ненужных операций. Поиск неисправности рекомендуют в следующем порядке:
- Проверка искры бензопилы;
- Катушка зажигания;
- Диагностика системы подачи топлива;
- Осмотр подшипников коленчатого вала.
Проверка искры на электродах свечи
Для диагностики наличия искры необходимо извлечь свечу и не вынимая высоковольтный кабель сделать несколько рывков стартером. При наличии разряда потребуется выставить зазор между центральным и боковым электродом. Его величина в Partner 350 не должна выступать за пределы от 0.7 до 1.2 мм.
Регулировка зазора свечи щупом
Недобор этого расстояния может привести к неполному сгоранию топливной смеси и, как следствие, увеличенному расходу топлива при ограниченной мощности агрегата. В результате превышения этого параметры наблюдается непостоянство возникновения искры и перебои в работе двигателя внутреннего сгорания.
В случае отсутствия искры на электродах необходимо заменить свечу и повторить манипуляцию по диагностике, описанную выше.
Диагностика и настройка зажигания Партнер 350
Отсутствие яркой синей искры в свече может свидетельствовать о необходимости осмотра модуля зажигания и регулировки зазора. Для этих целей снимаем пластиковый защитный кожух с пилы и проверяем состояние катушки. Ведущие к ней провода должны крепко фиксироваться винтами не должны болтаться на месте соединения. На маховике ведущего вала не должна присутствовать влага, поскольку она мешает возникновению электромагнитного поля.
Маховик и модуль зажигания бензопилы Partner 350
При отсутствии подобных несоответствий необходимо убедиться в правильности выставления зазора между модулем и маховиком. Его величина должна составлять не более и не менее 0.2 мм, а потому при несовпадении с рекомендуемым расстоянием требуется самостоятельно настроить зажигание бензопилы Партнер 350.
После проверки зажигания переходим к диагностике системы подачи топлива.
Топливная система бензопилы 350
Немаловажное влияние на корректную работу пилы играет топливная система, состоящая из бензобака, патрубков и карбюратора. Карбюратор Партнер 350 в разборе

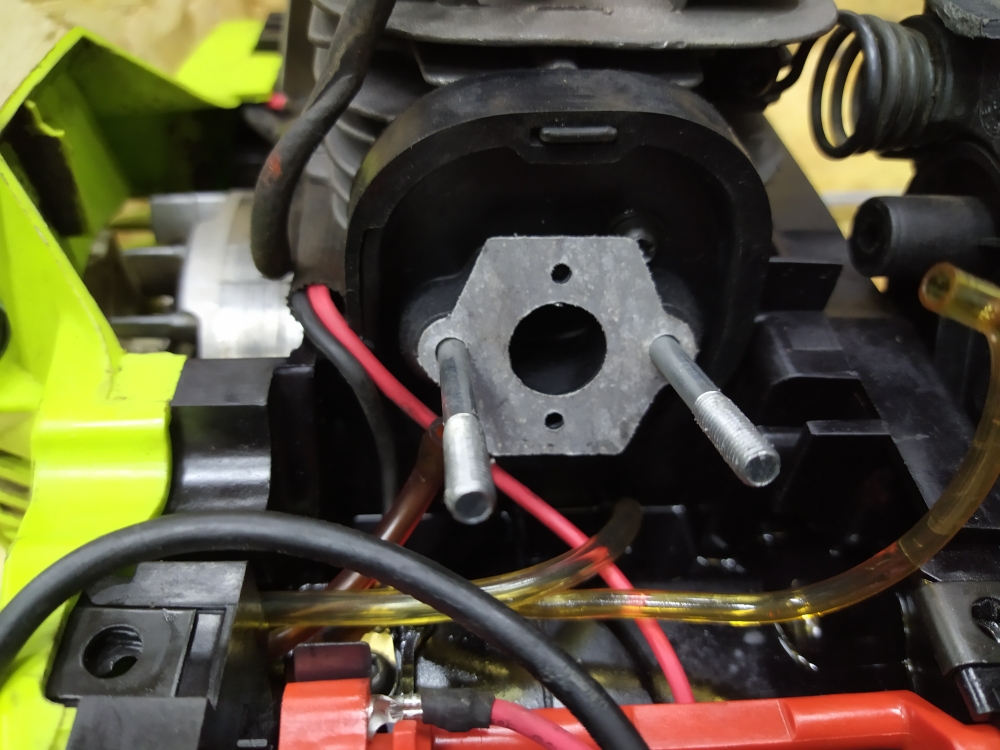

Карбюратор Партнер 350 в разборе
В случае не поступления смеси из бачка требуется осмотреть встроенный фильтр и сапун (отверстие в крышке). При засорении топливного фильтра потребуется его замена. Для чистки сапуна необходимо можно обычную острую иголку, аккуратно извлекая остатки грязи и опилок из клапана. При засорении карбюратора потребуется его демонтаж и тщательная очистка.
Принцип работы карбюратора
Карбюратор служит для смешивания топливной смеси (масла и бензина) с воздухом. Его работа начинается с момента рывка стартера пилы, который принуждает мембрану закачивать топливо. После управляемый диафрагмой игольчатый клапан подает бензин в главную камеру, через которую он поступает в цилиндр. Посредством дроссельной заслонки можно «обогащать» или «обеднять» топливную смесь воздухом. При ее закрытии в цилиндр будет поступать меньше воздуха при том же уровне топлива. В этом случае будет увеличен расход вкупе с падением мощности двигателя. Потому регулировка бензопилы Партнер 350 играет важную роль в создании оптимального соотношения умеренного потребления топлива при высокой производительности инструмента.
