Технические характеристики

Габаритные размеры мотоблока «Агрос», при положении руля на одной оси с рулевой штангой, составляют:  длина – 1800 мм; ширина – 850 мм; высота – 1100 мм. Массу мотоблок имеет следующую: конструкционную – 150 (+/-3) килограммов; эксплуатационную – 160 килограммов. Прочие габаритные параметры «Агроса» таковы:

• Колея – 600 мм. (со вставками «42T 001.17.00.001» она может изменяться до 700+50 мм).
• Радиус поворота при наименьшей колее 600+50 мм (по оси следа внешнего колеса) – 1,2 м.
• Дорожный вертикальный просвет составляет не менее 250 мм.
• Глубина преодолеваемого брода максимальная – 0,3 м.
• Остов – безрамный, состоит из корпуса трансмиссии.
• Размер шин: 6х12 дюймов. Давление воздуха в шинах: 0,08 — 0,12 МПа (0,8 — 1,2 кгс/см2).
• Тяговое усилие – 100 кГс; глубина обработки – 200 мм.

Двигатель мотоблока «Агрос»

Мотоблок «Агрос» укомплектован 4-х тактным одноцилиндровым карбюраторным бензиновым агрегатом модели «УМЗ-341» мощностью 5,9 кВт (8 л.с.) при 3600 об/мин., с принудительной воздушной системой охлаждения. По своей конструкции данный мотор собственной уфимской разработки близок к японскому двигателю «Honda GX240». Пониженная степень сжатия позволяет ему работать на бензине различного класса (от низкооктанового до высокооктанового).

Расположение цилиндра в двигателе – наклонное, под углом в 25 градусов к горизонту. Направление вращения выходного вала – левое (против часовой стрелки), по ГОСТ-22836. Особенность двигателя «УМЗ-341» – модернизированная система смазки. Масло не разбрызгивается, а после фильтрации в сменном фильтре автомобильного типа подаётся под давлением к трущимся элементам посредством масляного насоса.

Прочие характеристики двигателя «УМЗ-341»:

• Габаритные размеры – 490 х 440 х 375 мм;
• Рабочий объём – 333 см3 (0,333 л);
• Максимальный крутящий момент – 17,2 Нм;
• Степень сжатия – 7,4;
• Диаметр цилиндра – 79 мм; ход поршня – 68 мм.

Карбюратор «К-45Р» – поплавковый, с горизонтальным диффузором. Система зажигания – «МБ-23У», бесконтактное магнето. Запуск двигателя производится ручным стартером с само-убирающимся шнуром. Мощность встроенного электрогенератора для «УМЗ-341», при частоте вращения 3600 оборотов в минуту, составляет не менее 25-ти Ватт. Масса двигателя составляет 35 килограммов.

Ёмкость топливного бака у мотоблока «Агрос» составляет 6 литров в час. При этом размер номинального потребления топлива составляет 390 г/кВт в час (287 г/л.с. в час ). В среднем, данная техника расходует около 2-х литров горючего за один час работы. Масло требуется двух видов — моторное (1,2 л в картер двигателя) и трансмиссионное (2,5 л).

Изначально двигатель мотоблока «Агрос» предназначался для работы с низкооктановым бензином – А-76 и А-80. Но для перевода двигателя на бензин «АИ-92» производителем рекомендуется заменить свечу «А11-3» на свечу «А17В», и отрегулировать угол опережения зажигания, сместив его на два градуса, против часовой стрелки.

Трансмиссия

Мотоблок «Агрос» имеет крепкую и надёжную трансмиссию, включающую в себя шестерёнчатый редуктор, сухое конусное сцепление и, как уже было отмечено, – дифференциал с принудительной блокировкой, обеспечивающий улучшенную маневренность. Мотоблок снабжён имеет четырьмя передачами с реверсом. (Итого – четыре вперёд и две назад). При подключении заднего хода доступны только вторая и четвертая передачи, работающие при этом в «пониженном» варианте – когда их частота вращения уменьшается приблизительно в два раза.

Коробка переключения передач, главная передача и дифференциал размещены в рамках одного корпуса. Кроме этих элементов, в нём также смонтирован вал отбора мощности и весь механизм переключения передач. Задействование дифференциала обеспечивает вращение ведущих колес с разнообразными угловыми скоростями, и это играет благотворную роль при поворотах мотоблока, или в процессе движения «Агроса» по неровным поверхностям.

Технические особенности составных частей трансмиссии:

• Муфта сцепления – фрикционная, коническая «сухого» типа, постоянно замкнутая, с ручным управлением;
• Главная передача – пара конических зубчатых колёс с круговыми зубьями;
• Дифференциал – шестерёнчатый, конический, с двумя сателлитами с принудительной блокировкой;
• Конечные передачи – одноступенчатые, с цилиндрическими прямозубными шестернями.

Центробежное сцепление – устройство и преимущества

Такого рода элемент стоит выделить среди других конструкций благодаря его надежности и долговечности. Он применяется в КПП автоматического типа. Его конструкция состоит из следующих элементов:

• Маховика;
• Шкива;
• Ступицы со стопорным пазом и шпонкой;
• Фланца;
• Втулки;
• Кожуха;
• Подшипника;
• Стопорного кольца.

Одну из важнейших ролей играет устройство дифференциала, связанное с центробежной муфтой. Он помогает улучшить маневренность техники и обеспечить плавность движения в поворотах.

Вместе со сцеплением, дифференциал регулирует вращение колес мотоблока на разной скорости. Более того, механизмы, передающие мощность, вместе выполняют функции блокираторов колес. В некоторых моделях техники вместо дифференциала устанавливают специальное устройство, которое блокирует одно из колес мотоблока по команде водителя.

Более современные модели техники оснащаются фрикционным сцеплением. Оно монтируется между мотором и коробкой передач. В такой конструкции ведомые детали тесно связаны с первичным валом КПП, а ведущие – с коленчатым валом мотора. В большинстве случаев , и ведущие и ведомые элементы изготавливаются в форме плоских круглых дисков, или в виде конуса. Так же, как и центробежное, фрикционное сцепление приводится в работу путем манипуляций с отдельной ручкой.

Навесное оборудование

В комплекте с прицепным и навесным оборудованием для мотоблока Агрос с помощью сцепки агрегат способен выполнять большой спектр сельскохозяйственных работ, в числе которых:

• вспашка участка;
• рыхление, выравнивание грунта;
• мелиорация;
• измельчение и удаление сорняков;
• окучивание технических культур;
• боронование;
• выкапывание корнеплодов;
• высаживание в грунт семян зерновых и овощных культур;
• скашивание растительности и кустарников;
• ландшафтные работы;
• снегоуборочные работы;
• транспортировка грузов.

Модуль применяют также в жилищно-коммунальном хозяйстве.

Мотоблоки можно использовать с навесным оборудованием, это:

• плуг НП-1;
• почвофреза роторная — 20.00.000;
• копалки;
• борона-культиватор;
• картофелесажалки;
• грунтозацепы;
• фронтальные косилки КН-1, КН-1,5, КН-02;
• 2-рядный окучник СТВ;
• снегоуборщик СМБ-2;
• тележка-прицеп ПТМ-500.

Каждый механизм выполняет свою операцию. Картофелекопалка для мотоблока Агрос выкапывает корнеплоды. Борона срезает верхние пласты земли без оборота почвы. Тележка с грузом не более 400 кг представляет собой одноосный, самосвальный прицеп с опрокидывающимся на 30° назад кузовом и применяется при транспортировке урожая, инвентаря, хозпредметов.

Особенности конструкции Агрос в том, что она имеет универсальную сцепку, с помощью которой допускается прикреплять дополнительное оборудование других производителей и самодельные навесные механизмы.

Передний адаптер

Передний адаптер — специальный модуль, прикрепляемый к мотоблоку и состоящий из таких частей:

• сиденье для водителя;
• рама для установки деталей конструкции;
• колесная ось или мост с 2 колесами;
• сцепка для крепления мотоблока и переходники для навесного оборудования;
• руль.

Такая машина по функциональности подобна минитрактору, в котором водитель занимает удобное положение и умело управляет механизмом. Передний адаптер легко собирается с мотоблоком и агрегатируется с любым навесным оборудованием.

Устройство к мотоблоку Агро производитель не выпускает, но универсальная сцепка позволяет устанавливать адаптеры других производителей. Некоторые владельцы мототехники изготавливают адаптер для мотоблока своими руками.

Роторная косилка

Роторная косилка КМ-0,5 разработана для машины Агро. Она состоит из 2 самозатачивающихся ножей, расположенных на нижней поверхности. Высота ножей — 0,5-10 см. Косилка скашивает травяную растительность и мелкие кустарники.

Поломки и ремонт

Агрегат Агро отличается от других моделей тяжелого класса длительным сроком службы и надежной работой.

На работу мотоблока влияют условия эксплуатации, грамотная обкатка после покупки заводского агрегата, вовремя проведенное техническое обслуживание и уход.

Если агрегат находится на гарантийном сроке, то все ремонтные работы должен проводить производитель модуля. Владелец не имеет права вскрывать пломбы и ремонтировать его. Если неисправности мотоблока незначительные, то можно самостоятельно наладить его работу.

Возможные поломки и повреждения представлены в инструкции по ремонту мотоблока Агрос и имеют общий вид. Среди них следующее:

• проблемы с запуском и сбои в работе мотора;
• не работает ходовая часть;
• неисправности в коробке переключения передач (КПП);
• сбои в сцеплении;
• нарушена система смазки и охлаждения.

Если двигатель не запускается, причины и способы устранения такие:

1. Нет топлива в топливном баке. Заправьте бак топливом.
2. Забито отверстие в крышке бензобака. Откройте пробку бака, прочистите отверстие и установите обратно.
3. Течет топливо из карбюратора. Необходимо провести регулировку карбюратора мотоблока.
4. Засорение топливной системы. Слейте горючее из топливного бака, промойте бензином и продуйте жиклеры карбюратора, осмотрите свечу.
5. Засорение фильтра. Замените или почистите фильтр.

Если двигатель работает с шумом, стуком или рывками, необходимо произвести регулировку клапанов на мотоблоке Агро с помощью специальных щупов.

При неустойчивых оборотах холостого хода возможен слишком большой зазор крышки редуктора, поэтому необходимо подрегулировать зазор до 0,2-0,5 мм.

Падение мощности мотоблока возможно в таких случаях:

• засорение карбюратора, бензошланга, воздушного фильтра;
• поломка манжеты картера;
• нагар в камере сгорания.

Методы устранения заключаются в осмотре, очистке всех деталей, обдуве шланга.

При сбоях стартера мотоблока Агро или перегорания предохранителя лучшим выходом будет замена непригодных деталей.

Неисправности цепи редуктора проявляются в результате его заклинивания. Сцепление может быть повреждено, если цепь лопается, поэтому ее меняют.

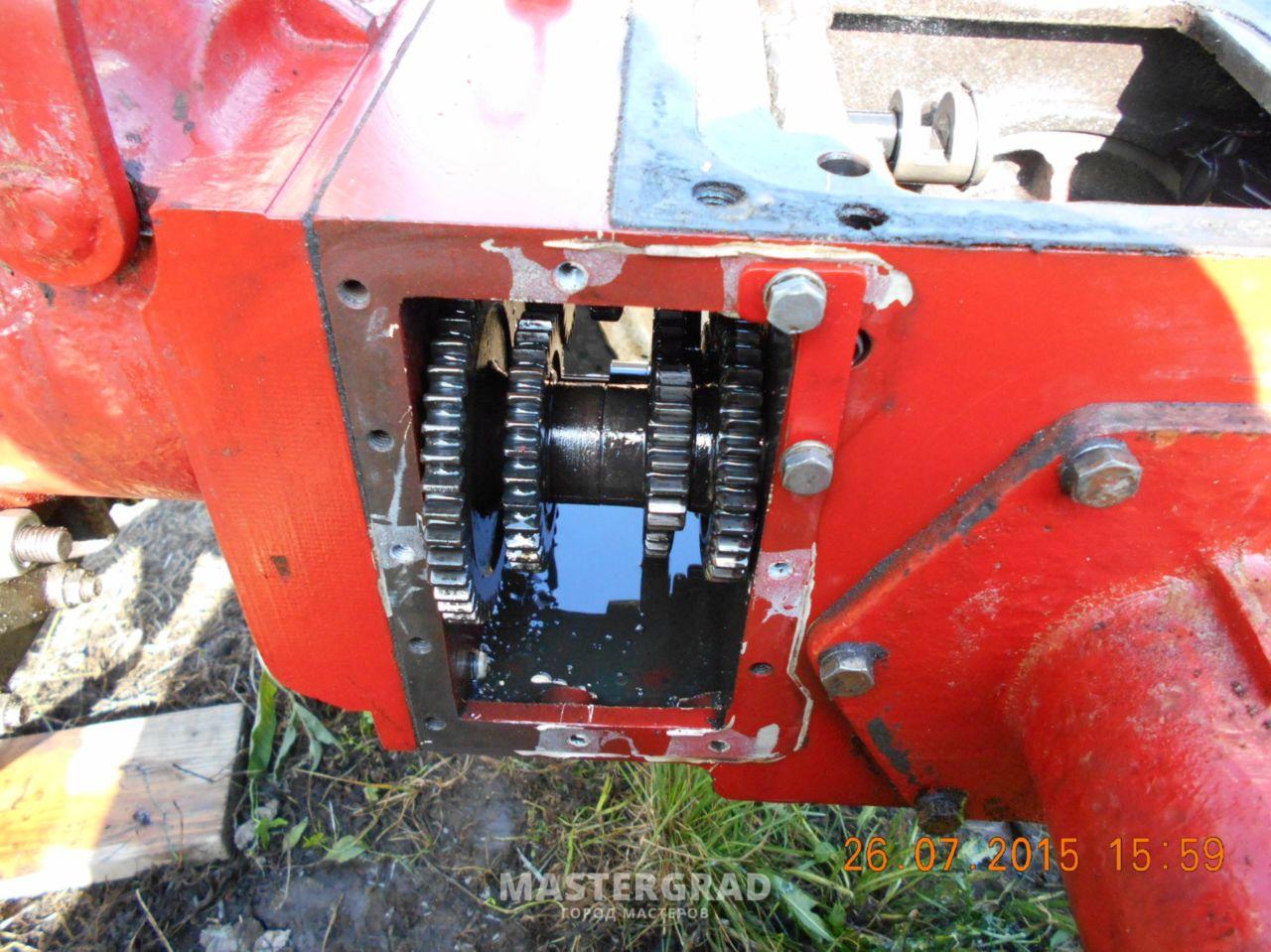

В коробке переключения передач возможны такие сбои и поломки:

• нарушена кинематика внутри редуктора;
• самопроизвольное переключение передач или полное их отсутствие;
• течь масла на валу переключения.

Ремонт коробки лучше выполнять в специальных мастерских. КПП — сложный узел, без знаний в механике не обойтись.

Система зажигания

В проблеме «почему нет искры» причины поломки кроются в деталях, таких как:

• свеча;
• магнето;
• колпак;
• высоковольтный провод.

Если отсутствует искра или искрится слабо, необходимо отрегулировать промежуточный зазор и проверить состояние электродов. Норма зазора составляет 0,8 мм.

При изменениях в зазоре между впускным и выпускным клапанами на двигателе их зажимают или расслабляют до допустимого значения.

В цилиндре обнаружена низкая степень сжатия. Все изношенные детали снимаются и подлежат замене.

Чистка глушителя также поможет избавиться от проблемы с искрой.

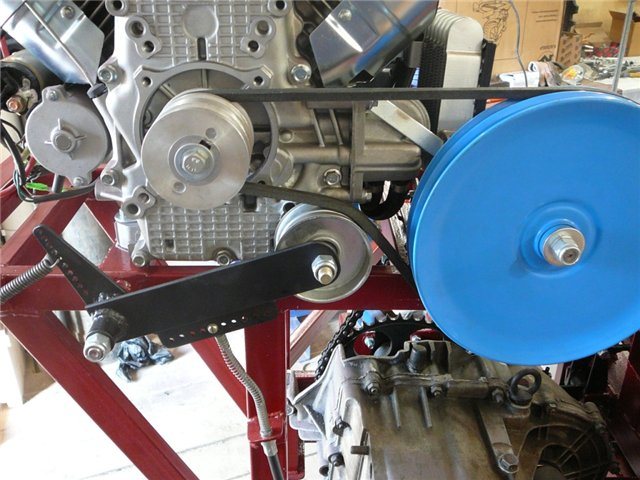

Замена двигателя

Если двигатель для мотоблока Агро поломался и его надо заменить, используют переходной комплект. Вместо родного мотора хорошо подойдут импортные с цилиндрическим валом диаметром 25 мм:

• Weima — с мощностью 13 л. с.;
• Subaru EX 27 — 9 л. с.;
• Honda 9 — 13 л. с.;
• Lifan 9 — 13 л. с.

Замена двигателя состоит в следующем:

• с мотокультиватора снимают мотор и демонтируют механизм сцепления;
• убирают ведущую чашку под конический вал, меняют ее на проточенную под цилиндрический;
• на импортный двигатель ставят сцепление мотоблока и соединяют с трансмиссией.

Запчасти

При постоянной эксплуатации машины запчасти могут изнашиваться. Чаще всего требуется замена деталей механизма сцепления и подшипников. Проблем с выбором деталей для Агро не возникает. Их можно приобрести как у официальных дилеров компании, так и в свободной продаже.

Возможные причины поломок

1. Износ деталей. Во избежание данной проблемы, необходимо осматривать агрегат перед каждым началом работ.
2. Рывки во время выполнения работ. В таком случае нужно проверить давление в шинах и правильно настроить навеску.
3. Сильные вибрации. Для этого следует подтянуть болты.
4. Трудности с запуском мотора. Решить проблему можно следующим образом: проверить состояние масла и деталей, затянуть болты.
5. Неполадки после зимнего простоя. В таком случае довольно часто окисляются провода, в карбюраторе накапливается мусор. Для предотвращения ситуации следует проверить все детали пере эксплуатацией и только тогда начинать работы.

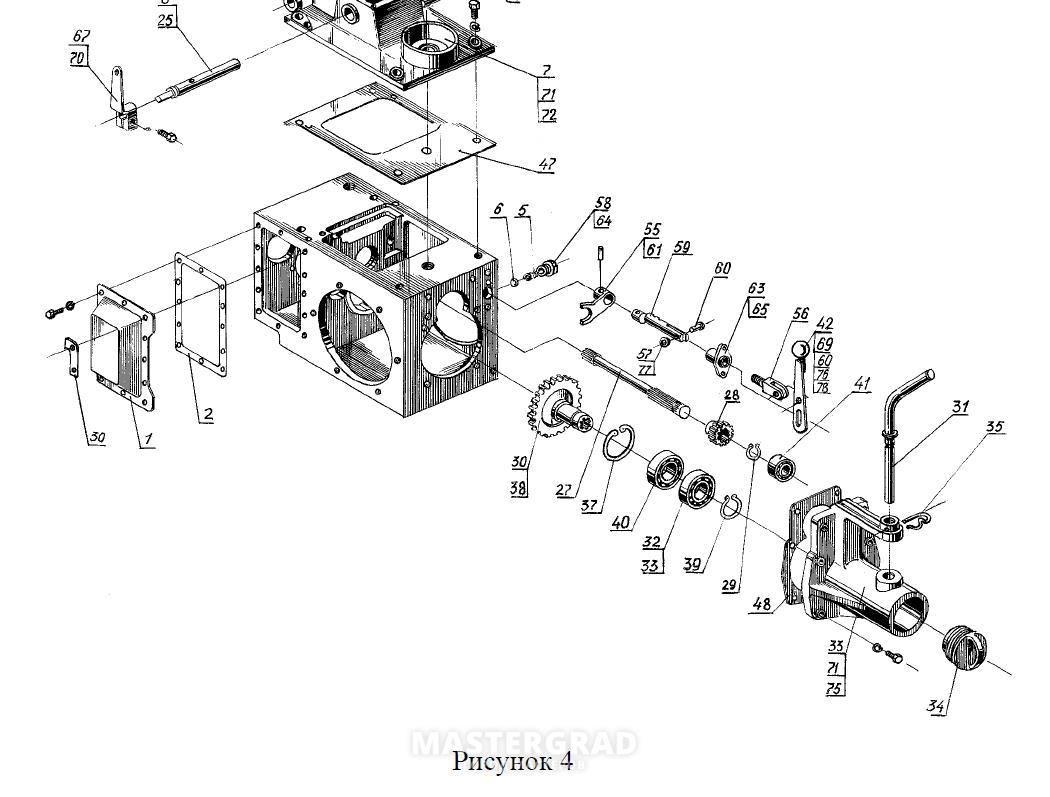

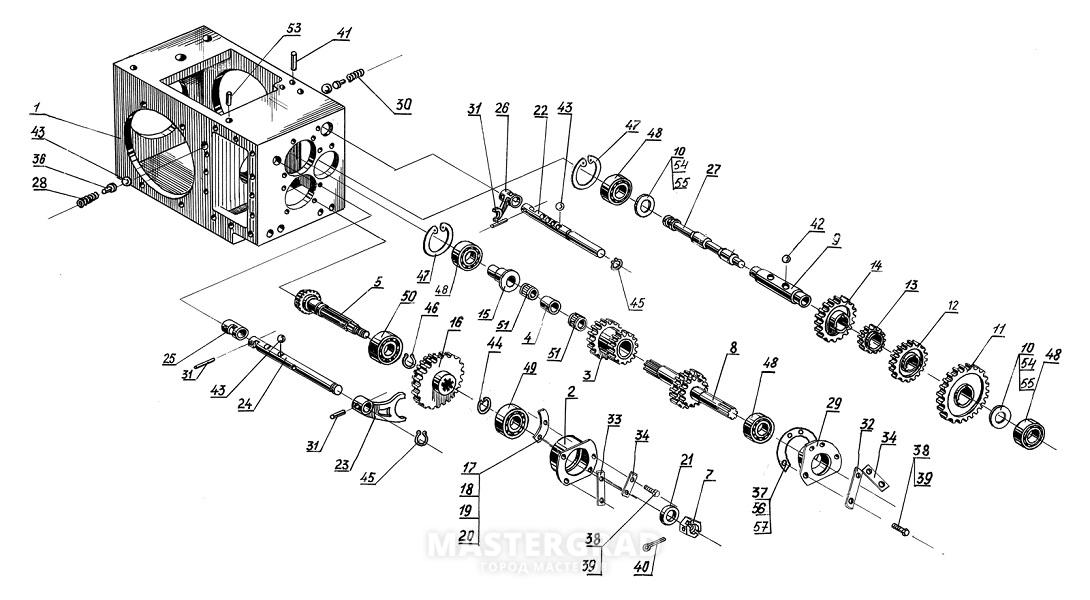

Вспомогательные схемы и чертежи

На различных сайтах, посвященных мотоблокам, есть много тем, которые раскрывают секрет переделки. Помимо детального описания, можно найти схемы и чертежи, которые указывают, как правильно собрать из мотоблока Беларус минитрактор. Основой является кинематическая цепь.

Для того, чтобы конструкция не только выглядела хорошо, но и функционировала, постарайтесь сначала разработать план действий, потом оценить вероятность успеха, а потом уже приступать к работе. Ниже представлен чертеж расположения всех важный органов управления на будущем минитракторе. Это один из вариантов исполнения

Тщательно отнеситесь к сборке базы в виде рамы, которая является самой важной частью и ей придется на себе нести всю конструкцию. В качестве варианта можно рассматривать покупку уже готовой рамы, но вполне возможно изготовить самостоятельно

Придерживайтесь порядка при создании рамы:

1. Стальной швеллер обрезать в соответствии с чертежом и соединить все детали;
2. Прикрепить все стальные пластины впереди мотора и сбоку для удобства;
3. Просверлить отверстия для болтов.

Приступаем к этапу сборки:

Подсоединить шасси с колесами к сваренной раме.
Установить двигатель. Специалисты рекомендуют устанавливать передний привод, который добавляет маневренности мотоблоку и уменьшает пробуксовку во время езды на гору.
Приварить пластину для сиденья и руля.
Подсоединить руль к шасси, чтобы обеспечить управление МТЗ.
Все рычаги вывести на переднюю часть, чтобы было комфортно дотягиваться. При подключении руководствоваться схемой, приведенной выше.
Желательно использовать все возможности и оборудовать минитрактор аккумулятором, к которому будет подключено автомобильное зажигание. С его помощью агрегат будет заводиться легко и в зимний период при низких температурах

Также можно установить фары и передвигаться в темное время суток.
Можно установить брызговики, которые будут задерживать вылетающие из под колес грязевые комья.
Эксплуатация мотоблока заключается именно в использовании навесного оборудования, поэтому очень важно уделить достаточно внимания сцепке и механизму крепления. Необходимо удлинить вал отбора мощности и расположить его позади агрегата.

Параметры двигателя

Тяжелый мотоблок «Агро» оснащен 8-сильным бензиновым двигателем. Количество цилиндров — 1, тактность — 4. По техническим показателям аппарат вполне можно отнести к профессиональным устройствам. Его выносливость и мощность позволяют использовать машину на участках общей площадью до нескольких гектаров. Система охлаждения двигателя: обдув воздухом.

Модель двигателя — бензиновый УМЗ-341. Параметры и общая схема конструкции мотора во многом походят на японский двигатель «Хонда» марки GX240, то же количество лошадей, моторесурс, выносливость и способность работать долгие годы без поломок. Степень сжатия понижена, поэтому мотоблок легко может функционировать даже на недорогом бензине типа АИ-76, 80 или 92.

Цилиндр в двигателе расположен наклонным образом, угол наклона равен 25 градусов. Мотор определенным образом смазывается маслом, а именно: не происходит разбрызгивания масла. Специальный насос подает масло (под давлением, с помощью насоса) после фильтрации ко всем соприкасающимся частям двигателя. Объем двигателя равен 333 куб.см.

Дополнительная информация

Сегодня сельскохозяйственная техника выпускается с разными двигателями — УМЗ-341 и УМЗ-341Э. Первый вариант более распространенный, оба рассчитаны на использование при определенных условиях:

• при температуре от -20 до +40 градусов;
• относительной влажности воздуха не больше 98 % при температурном режиме в 25 градусов.

Технические характеристики

Оборудование в обоих случаях представлено одноцилиндровыми, четырехтактными, бензиновыми, карбюраторными двигателями. У них присутствует:

• верхнее расположение клапанов;
• искровое зажигание;
• горизонтально расположенный вал двигателя;
• наклонное расположение цилиндра;
• центробежный многорежимный регулятор оборотов, уравновешивающий вал.

УМЗ-341 устанавливается на мотоблоке Агро и поставляется на внутренний и внешний рынок для территорий с умеренным климатом. УМЗ-341 Э изготавливается на основе предыдущей базовой модели и чаще используется для АБ-4 — электростанции бензиновой.

Сельскохозяйственная техника Агро отличается высоким качеством и надежностью, при поломках отдельных деталей их легко заменить на аналоги. Все основные характеристики и чертежи агрегатов находятся в прилагаемой к мотоблоку инструкции, там можно найти информацию о том, как восстановить рабочие качества оборудования, поменять износившиеся части или поставить новый движок.

В видеоролике ниже владелец техники сравнивает мотоблоки Агро и МТЗ.

Как настроить карбюратор?

Регулировка того или иного карбюратора зависит от конкретной модели мотоблока. Чтобы регулировка карбюратора на мотоблоке завершилась успехом, нужно придерживаться инструкции по эксплуатации от производителя. В противном случае, следует быть очень внимательным при настройке, ведь ситуацию можно только усугубить. Дабы не навредить «кормильцу семьи», можно также обратиться к специалистам. Они уж точно сделают все как надо. Давайте рассмотрим последовательность действий регулировки карбюратора марки «Каскад»:

1. Запускаем двигатель, регулируем только при нагретом силовом агрегате.
2. Винты малого и максимального газа ввинчиваем до упора.
3. Те же самые винты вывинчиваем на 1.5 оборота.
4. Далее переводим мотоблок на минимальный ход, работа двигателя продолжается.
5. Если все сделано верно, двигатель работает стабильно без «обрывов».

Такие меры, как правило, проводят перед каждым началом (в конце) сезона

Как узнать, все ли сделано верно? – после длительной работы мотоблока обратите внимание на свечу зажигания. Она не должна быть залитой топливом

Нагара также не должно быть.

Надеемся, что данная статья принесет вам исключительно пользу. Техника требует внимания, помните об этом. Тем более что устройство карбюратора мотоблока должен знать каждый садовод!

Видео

Наряду с двигателем, карбюратор – это один из важнейших элементов мотоблока, основная функция которого заключается в обогащении топлива воздухом и подаче готовой смеси в мотор агрегата. Время от времени карбюратор сельскохозяйственной машины требует регулировки, которая поможет снизить количество потребляемого топлива и повысить мощность мотоблока. Настроить карбюратора не сложно, однако перед работой следует подготовиться и изучить последовательность действий при выполнении этой процедуры.

Разновидности механизмов сцепления мотоблоков

Современные мотоблоки отличаются конструкционными особенностями. Есть различные виды сцепления, которыми можно укомплектовать технику:

фрикционное сцепление. Данный тип пользуется самым большим спросом у фермеров. Такие механизмы просто обслуживать, они могут долгое время работать без перерывов, имеют высокий КПД;

центробежное сцепление. Продолжительная пробуксировка и быстрое изнашивание запчастей стали причиной того, что центробежная муфта не получила должного признания;

• ременное сцепление мотоблока. Такой механизм не очень надёжный, имеет невысокую работоспособность, быстро изнашивается при работе с мощными двигателями;
• гидравлическое сцепление. Нажимая на педаль, начинает двигаться основной поршень. Во время его вращения приводится в движение смазывающая жидкость. Давление от поршня передаётся шатуну, пружины выполняют автоматическое восстановление поршня на стартовую позицию;

дисковое сцепление на мотоблоках. Все элементы механизма очень надёжны, позволяют плавно запускать технику. Есть однодисковое и многодисковое оборудование с практически единым принципом работы.

Выделяют сухие, воздушные типы сцепления и те, которые работают в ванне, наполненной моторным маслом.

Инструкции по эксплуатации и обслуживанию

Перед началом использования мотоблока «Агро», ознакомьтесь с руководством по его эксплуатации. Сохраняйте инструкцию в течение всего срока использования агрегата.

Масло и топливо

• масло в двигатель — для карбюраторных с воздушным охлаждением, по сезону, например, SAЕ15W/30;
• масло в редуктор — SAE80/W90;
• топливо — бензин АИ-86, 90;
• смазочные материалы — Литол-24, синтетический солидол, жировой солидол.

Первый запуск и обкатка

Перед первым запуском рычаг КП установить в нейтральное, а ВОМ в выключенное положение.

Допускается выполнения легких видов транспортных работ (с малой загрузкой прицепа), а также работа с мотоблоком на неполной нагрузке двигателя.

Основные причины поломок

Мотоблок «Агро» может не заводиться по нескольким причинам:

• недостаточное количество топлива;
• недостаточный уровень масла;
• переохлаждение мотоблока, слишком низкая температура воздуха (зимой);
• более серьезные неисправности, требующие ремонта.

Наиболее распространенные неполадки:

• течь масла (может происходить по причине износа манжет или из-за их повреждения, устраняется заменой манжет);
• не полностью выключается муфта сцепления (рычаг сцепления свободно «ходит», слишком сильно вытянут трос, устраняется заменой или укорочением троса, а также регуляцией рычага до нормы);
• нет полного крутящего момента (возможно, ослабла нажимная пружина или износилась ведущая чашка, устраняется заменой или регулировкой).

Если вышла из неисправности цепь редуктора?

О такой поломке будет свидетельствовать остановка вращения вала отбора мощности мотоблока, а сам редуктор просто будет клинить. Возможно, что сама цепь лопнула, тогда ее нужно просто заменить и ВОМ возобновит свою работу.
Также очень часто у владельцев мотоблоков возникают проблемы с регулировкой навесного оборудования. К примеру, регулировка плуга на мотоблоке предполагает следующие действия:

• Закрепляем сцепку 1 шкворнем, где люфт в горизонтальном положении должен соответствовать 5° – 6°.
• Регулируем глубину вспашки. Нормой будет где-то заглубление в землю на 5 – 7 см.
• Регулируем угол атаки. Мотоблок с плугом размещаем на ровной поверхности. Выкручиваем регулировочный винт так, чтобы плуг касался земли. И выкручиваем винт обратно до тех пор, пока задняя часть навеса не приподнимется на 2,5 см от земли.

Это основные моменты регулировки плуга, которые нужно производить при его установке.
Конечно же, такого рода поломки мотоблока Агро, как включение вала отбора мощности, регулировка сцепления, можно устранить своими руками без особого труда. Также при неисправности мотоблока Агро стоит обратиться в его руководство по эксплуатации, где все проблемы с такой техникой должны быть расписаны более детально. Если вы все-таки понимаете, к примеру, нужно разобрать импортный двигатель своего агрегата, что вы не уверены, что сделаете это верно, тогда все же лучше обратиться к специалистам. Все-таки, в сервисных центрах могут сделать детальную диагностику и установить, где находится проблема с точностью в 100%. Так что в случаях своего сомнения лучше обращаться к профессионалам.

Сцепление для мотоблока своими руками

Регулярная работа системы сцепления подразумевает постоянное трение ее деталей, из-за чего даже самый надежный механизм рано или поздно приходит в негодность. После этого можно купить новое устройство, или же попробовать сделать самодельное сцепление для сельскохозяйственной машины.

Прежде, чем сделать сцепление на мотоблок, потребуется подготовить определенные детали. Для работы понадобится:

• Маховик и первичный вал, взятый от коробки передач от советского Москвича;
• Поворотный кулак и исправная ступица от авто Таврия;
• Ведомый шкив, укомплектованный двумя ручками;
• Коленчатый вал от автомобиля ГАЗ-69;
• Б-профиль.

Помимо подготовки запчастей советуем заранее изучить чертежи системы сцепления. В них указано расположение деталей и порядок их монтажа при сборке.

Изготовление механизма сцепления осуществляется в таком порядке:

1. Сначала сточите используемый коленчатый вал таким образом, чтобы он не касался других внутренних элементов устройства;
2. Далее насадите на вал штатную ступицу вашего мотоблока;
3. Проточите в поверхности вала место для установки подшипника. В итоге ступица должна быть установлена без малейших зазоров, а сам шкив должен беспрепятственно вращаться вокруг своей оси;
4. После этого переверните коленчатый вал и проделайте перечисленные выше действия с обратной его стороны;
5. Затем проделайте в шкиве 6 отверстий, используя дрель с 5-миллиметровым сверлом. Между отверстиями должна быть одинаковая дистанция. Учитывайте, что в отверстия будут вкручиваться 10-миллиметровые болты, поэтому с обратной стороны шкива также нужно просверлить отверстия;
6. Установите шкив поверх маховика, и скрепите обе детали болтом. Далее отметьте места, в которых нужно просверлить дырки. Учтите, что они должны совпадать с отверстиями, ранее просверленными в шкиве;
7. Вытащите шкив и просверлите небольшие дырочки в маховике;
8. Проточите поверхность внутри маховика и вала так, чтобы детали не прикасались друг к другу;
9. В механизм должна входить ручка сцепления на мотоблок. Для ее изготовления возьмите трубу, длиной 30 и диаметром около 10 мм, и закрепите ее на шкиве;
10. Трос сцепления мотоблока можно взять от старой бензопилы, или купить новый шнур, и намотать его на катушку.

Изготовленное своими руками сцепление подойдет для установки на мотоблоки Агро, Нева МБ-2 и сельскохозяйственные машины других марок.
