Прогрев бетона в зимнее время. Технологии процессов

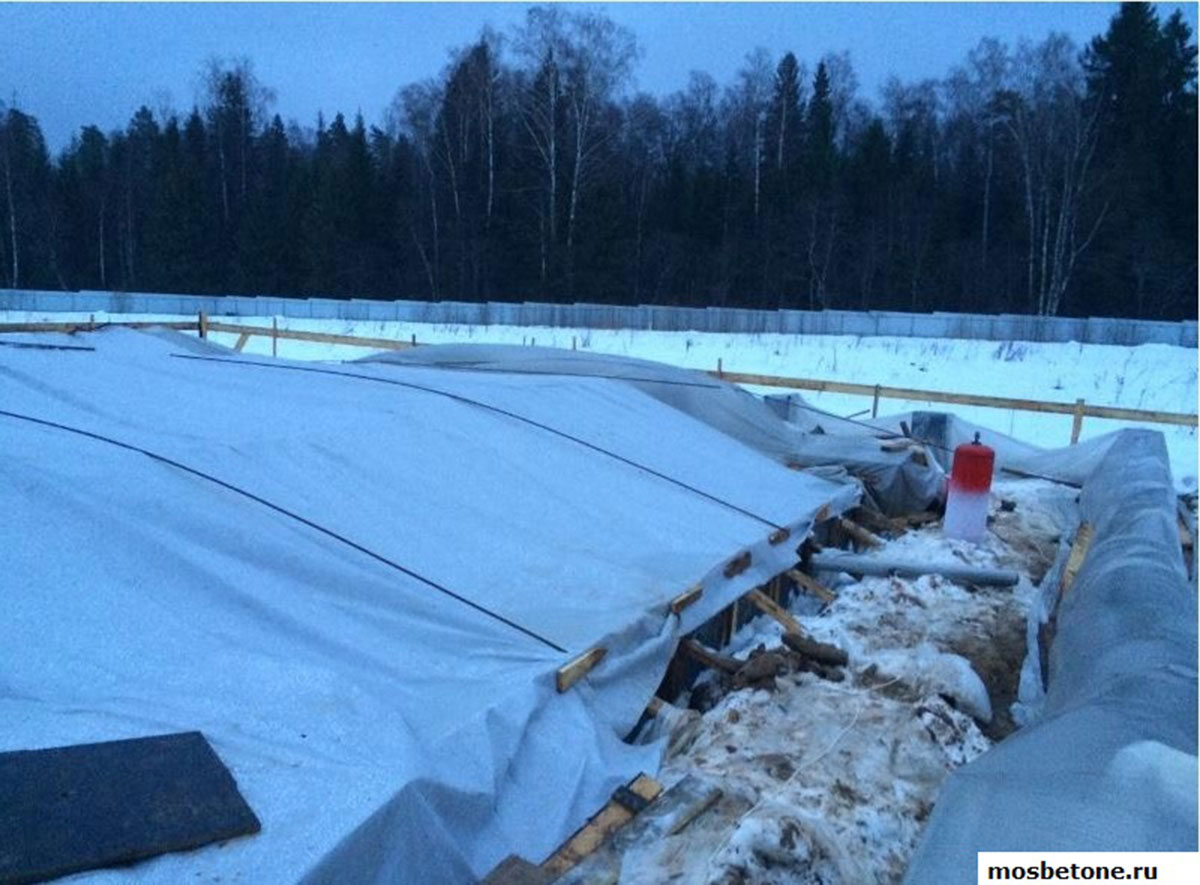

Дополнительные средства защиты

Чтобы увеличить прочность бетонного покрытия на его поверхность распыляют различные защитные смеси. Они бывают белыми, черными и бесцветными.

Черные хорошо защищают от ветра и прямого солнца, но его поверхность наоборот увеличивает поглощение тепла и перегревает бетон. Битумная черная мастика действует еще хуже, она испаряет большое количество влаги во время ветра. Белые добавки, как раз за счет цвета, снижают теплопоглощение, а бесцветные не влияют на внешний вид бетона. Современные технологии позволили получить средство, создающее на поверхности прозрачную пленку. Такое покрытие можно встретить на полу в больших гипермаркетах. Оно предполагает улучшить стойкость бетона при средних температурах и влажности. Но даже при использовании таких добавок не следует забывать о необходимости регулярного увлажнения покрытия.

Как прогревается бетон при помощи сварочного аппарата?

Бетонная стяжка заливается не только летом, когда стоит теплая погода, но и зимой, когда температура редко повышается выше нуля.

Как известно из школьного курса физики, вода при минусовой температуре воздуха из жидкого состояния преобразуется в твердое состояние, а поэтому зимой понадобится прогрев бетона сварочным аппаратом, поскольку в состав данного материала входит вода.

На сегодня активно применяются такие способы прогрева бетона, как прогрев посредством ПНСВ кабеля, специализирующегося на данной процедуре, прогрев с помощью специализированных термоматов, однако наиболее популярностью продолжает пользоваться именно сварочный аппарат, действие которого мы и рассмотрим.

Коротко о главном

Сварочный аппарат представляет собой автономную установку для осуществления сварочных работ над металлическими деталями, резки материалов посредством электродуговой сварки. Сварочные агрегаты имеют помимо основных элементов для производства сварочных работ еще дополнительные элементы.

Вспомогательные элементы сварочного агрегата:

• Генератор сварочного тока;
• Приспособление, служащее для воздушно-плазменной резки металлов;
• Блок напряжения холостого хода установки;
• Блок прогрева бетона и других твердых материалов.

Свойства бетона

Многие полагают, что бетон затвердевает всего за несколько дней, однако подобное распространенное мнение весьма ошибочно, так как рассматриваемый материал выдерживается почти месяц, а именно 28 суток. Однако и за этот срок, как утверждают опытные профессионалы, бетон не затвердевает окончательно, поскольку процесс твердения может продолжаться годами.

Доказан факт, что бетон по истечении 28 суток получает основные качественные характеристики: прочность, морозоустойчивость, водонепроницаемость. Именно поэтому не рекомендуется поддавать на протяжении указанного выше времени бетонную стяжку фундамента или пола всяческим нагрузкам.

Прогрев посредством сварочного устройства

Для прогрева бетонного основания на строительной площадке строителями нередко используются специальные приспособления, но могут иметь место на пути реализации данной необходимости обыкновенные сварочные аппараты. Первоочередным вопросом в решении поставленной задачи являются дополнительные электроды, с ролью которых отлично могут справиться отрезки арматуры.

Арматура, в свою очередь, монтируется равномерно по всему участку работ, которая засыпается опилками. Опилки служат отличным дополнением термоизоляционного слоя бетонной поверхности. Вдобавок опилки снизят до минимума испарения влаги. Далее арматура соединяется между собой проводом таким образом, чтобы вышли параллельные цепи.

К цепям присоединяются прямой и обратный сварочные провода, при этом стоит обращать внимание на то, чтобы они замыкались друг на друга. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями

С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями.

Во время нагрева арматуры необходимо усердно следить за температурой нагрева самого бетона, чтобы не имел место перегрев. Контроль температуры выполняется путем использования любого термометра.

Замыкать сварочную цепь на бетонную арматуру настоятельно не рекомендуется, поскольку данный способ не принесет ожидаемого результата, а счет за потребление электроэнергии будет весьма не привлекательным. Способов прогрева существует несколько.

Прогревание бетонной поверхности электродами

Методика прогрева бетонной поверхности посредством электродов основывается на прохождении электрического тока. В свою очередь существует несколько видов электродов, которые могут понести отличную службу во время прогревания бетонной поверхности.

Виды электродов:

• Полосовые;
• Пластинчатые;
• Струнные;
• Стержневые.

Прогрев бетона должен производиться с учетом площади рабочей поверхности, правил техники безопасности и безопасного обращения конкретно со сварочным аппаратом.

Перед применением сварочного приспособления в прогревании рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-либо другое, необходимо проконсультироваться с грамотными и опытными профессионалами.

Технология прогрева бетона зимой

Утеплённая опалубка. Термоактивные щиты вставляются непосредственно в конструкцию, что удобно для прогревания монолитных строений, позволяет поэтапно прогревать каждый этаж.

Преимущества:

• небольшие затраты электроэнергии;
• несложный монтаж;
• возможность многократного использования.

Недостатки:

высокая стоимость.

Тепляк – старый проверенный способ. Каркас, возведённый над строительным объектом, накрывают плотной тканью. Внутрь помещают тепловую установку.

Плюсы:

• быстрый прогрев;
• использование как электричества, так и других видов топлива.

Минусы:

невозможность применения на больших площадях.

Индукционный метод. Данная технология применяется в армированных конструкциях, где металлические элементы являются сердечниками. Вокруг объекта с залитой бетонной массой размещают петлями кабель. Ему отводится роль индуктора. Сечение провода, количество витков определяются методом расчёта.

По кабелю пускают переменный ток. Появившееся в объекте электромагнитное поле нагревает расположенные внутри элементы армирования. Те, в свою очередь, прогревают бетон. Имеет существенный изъян: трудность в точных расчётах витков провода. Из-за этого применяется редко.

Инфракрасный прогрев возможен благодаря энергии, полученной от работающего в инфракрасном излучении прибора. Установку располагают перед опалубкой. Регулировка тепла осуществляется путём приближения или отдаления греющего элемента к сооружению.

Энергия за счёт лучей доходит до самых глубоких слоёв бетонной массы. Прогрев идёт постепенно, одновременно в верхних и нижних слоях.

Положительные моменты:

• нет нужды в монтаже;
• легко работать с любой формой объекта.

Отрицательные моменты:

• из бетона вытравливается влага, что может плохо отразиться на его прочности;
• высокая цена оборудования.

Термоэлектроматы – устройства, работающие в автономном режиме. Укладываются сверху бетонной массы, способствуют поддержанию заданного температурного режима по всей поверхности.

Преимущества:

• качественный равномерный прогрев;
• невозможность локального перегрева;
• автоматический контроль температуры.

Недостатки:

• дорогостоящее оборудование;
• трудно найти качественный товар.

Отлично зарекомендовали себя методы прогрева бетона зимой с помощью понижающих трансформаторов. Существуют 2 способа: с применением провода ПНСВ и электродов.

Схема прогрева бетона зимой с помощью кабеля ПНСВ

1. Провод наматывается на армопояс витками, количество которых определяется расчётным путём. Для равномерного прогревания витки надо располагать на одинаковом расстоянии друг от друга.
2. Крепление к арматуре осуществляется специальными зажимами или обычной проволокой.
3. Производится монтаж опалубки.
4. Заливается бетон.
5. Свободные концы кабеля подключаются к понижающему трансформатору.
6. Тепло от нагретых проводов передаётся бетонной смеси, что способствует ускорению процесса гидратации.

Плюсы:

• бюджетный способ использования электроэнергии;
• лёгкая регуляция интенсивности подачи тепла;
• недорогое оборудование.

Минусы:

• необходимость точных электротехнических расчётов;
• не всегда в месте строительства имеются необходимые мощности для работы с большими объёмами бетона.

Прогрев бетона зимой электродами

Прогрев бетона зимой электродами востребован в основном при заливке некрупных сооружений. Стальные стержни – электроды – могут располагаться внутри или снаружи объекта. Расстояние между ними зависит от температуры окружающей среды. При сильных морозах – не менее 30 см, при положительных значениях – 60-70 см.

После заливки бетона ток идёт от трансформатора к электродам и нагревает их.

Преимущество:

скорый монтаж.

Недостаток:

неэкономное потребление электроэнергии.

Прогрев проводом без трансформатора

Кабели КДБС, ВЕТ работают от обычной электросети с напряжением 220 вольт. Греющая система собирается быстро, с применением минимального набора инструментов. Кабели не боятся вибрации, поэтому возможно уплотнение бетонной массы.

Минус:

 большой расход электроэнергии.

Электродный прогрев бетона

Предварительный электроразогрев бетона предусматривает разогрев бетонной смеси с помощью электрического тока напряжением 220-380 В в короткий промежуток времени-5-10 мин до температуры 40-60°С. После укладки горячей бетонной смеси в опалубку она остывает по режимам, рассчитываемым так же, как и для способа термоса. Этот способ зимнего бетонирования требует наличия на строительной площадке большой электрической мощности – от 1000 кВт для разогрева 3-5 м3 бетонной смеси.

Электродный прогрев бетона заключается в том, что выделение тепла происходит непосредственно в бетоне при пропускании через него электрического тока.

В зависимости от принятой схемы расстановки и подключения электродов электродный прогрев разделяется на сквозной, периферийный и с использованием в качестве электродов арматуры. Применение этого метода наиболее эффективно для слабоармированных конструкций – фундаментов, колонн, стен и перегородок, плоских покрытий и бетонных подготовок под полы.

Электродный прогрев монолитных конструкций может быть совмещен с другими способами интенсификации твердения бетона, например с предварительным прогревом бетонной смеси и с использованием различных химических добавок. Применение противоморозных добавок, в состав которых входит мочевина, не допускается из-за разложения ее при температуре выше 40°С. Применение поташа в качестве противоморозной добавки не разрешается вследствие того, что прогретые бетоны с этой добавкой имеют значительный (более 30%) недобор прочности, характеризуются пониженной морозостойкостью и водонепроницаемостью.

Электрообогрев бетона монолитных конструкций в греющей опалубке заключается в непосредственной передаче тепла от греющих поверхностей опалубки к прогреваемому бетону. Распространение тепла в самом бетоне происходит путем теплопроводности.

В качестве нагревателей для греющей опалубки применяются ТЭНы, слюдопластовые нагреватели, греющие кабели, углеграфитовая ткань, сетчатые нагреватели и другие греющие элементы.

Областью применения электрообогрева монолитных конструкций в греющей опалубке в соответствии с положениями СНиП 3.03.01-87 “Несущие и ограждающие конструкции” являются фундаменты под конструкции зданий и оборудование, массивные стены и т.п. конструкции с модулем поверхности 3-6; колонны, балки, прогоны, элементы рамных конструкций, свайные ростверки, стены, перекрытия с модулем поверхности 6-10; полы, перегородки, плиты перекрытий, тонкостенные конструкции с модулем поверхности 10-20, бетонирование которых производится при температуре воздуха до -40°С.

Режимы электропрогрева могут быть различны

• Двухстадийный прогрев – нагрев уложенной смеси и изотермическая выдержка. На момент отключения питания бетон должен набрать определенную прочность (устанавливается проектом в процентах от марочной прочности и зависит от ответственности, нагрузок, условий работы будущей конструкции, вида бетона и пр.). Прогрев в две стадии с изотермией назначают для конструкций, имеющих модуль поверхности больше 15.
• Трехстадийный прогрев – нагрев, изотермическая выдержка и остывание. Требуемая прочность будет обеспечена к моменту остывания прогреваемых конструкций. Применяют режим для элементов, имеющих степень массивности от 6 до 15.
• Две стадии – нагрев и остывание с выдержкой термосом, с полной теплоизоляцией конструкции и/или применением греющей опалубки, в зависимости от значений минусовых температур атмосферного воздуха. Критическая прочность обеспечивается к завершению остывания бетона. Режим назначают для элементов, имеющих степени массивности до 6.

После уплотнения бетона в конструкции подключают питание электродов, при этом минимум температуры бетонной смеси составляет +5⁰С. Затем нагрев увеличивают, при этом скорость повышения температуры следует держать не больше 8 градусов в час при прогреве элементов со степенью массивности от 3 до 6, 10 градусов в час – соответственно для конструкций со степенью массивности от 6, и 15 градусов в час – для стоечно-балочного каркаса и тонких стен (120 – 150 мм) протяженностью до 5,75-6,0м.

Для различных видов цемента рассчитаны предельные допуски температур бетона при любых режимах электропрогрева. В частном строительстве в основном применяют портландцемент ПЦ400 и ПЦ500 (быстротвердеющий). Для данных марок цемента установлены пределы температур при модулях поверхности соответственно:

• От 16 до 20 — +55⁰С.
• От 10 до 15 — +65⁰С.
• От 6 до 9 — +70⁰С.

Время изотермической выдержки зависит от вида вяжущего (активности цемента), температурных параметров прогрева и назначенной проектом прочности бетона. Это время определяется по видам бетонов и проверяется лабораторно – испытанием кубиковой прочности на сжатие. Скорость остывания бетонной конструкции должна быть минимальная, предел составляет для элементов с модулем поверхности:

• От 6 до 10 — 10 градусов/час.
• От 10 и выше — 5 градусов/час.

Распалубку бетона выполняют не ранее, чем поверхность его остынет до +5⁰С, но при этом нельзя допускать смерзания опалубки с бетоном. После распалубки бетон повторно теплоизолируют в случаях, когда разница температуры атмосферного воздуха и бетонных поверхностей больше 20 градусов.

Метод “термоса”

Схема бетонирования с использованием метода термоса.

Данный метод заключается в том, что бетонную смесь, которая имеет температуру 15-30 градусов, следует уложить в утепленную опалубку. Конструкция наберет заданную прочность с помощью экзотермического выделения цемента к моменту остывания до 0 градусов и начального тепла бетонной смеси. Количество экзотермического тепла, которое выделяется при реакции воды и цемента, будет зависеть от вида цемента, который применяется.

При применении подобного метода для изготовления смеси бетона рекомендуется использовать быстротвердеющие и высокоэкзотермические портландцементы.

Одной из разновидностей данного метода является термос с добавками (хлористый кальций, углекислый калий и др.), которые ускоряют процесс твердения.

Прогрев бетона электродами

Принцип работы данного типа устройств прост: сам бетон, который включается в электрическую сеть, выступает в роли проводника. Повышение температуры потребует значительных затрат электрического тока. Именно его энергия превращается в тепловую. Сам процесс происходит либо внутри бетонной смеси, либо просто на поверхности будущей конструкции. Электроды могут использоваться разных видов.

Обратите внимание на тот факт, что нагрев бетона посредством трансформатора в холодное время года до определенного уровня происходит за конкретный временной промежуток

Поэтому очень важно правильно подобрать мощность тока, чтобы получить нужный результат без неоправданных затрат

Чем хороши трансформаторы для подогрева бетона? Тем, что они могут работать в нескольких режимах. При обогреве электродами или проводом у вас отсутствует такая возможность. В результате работа становится максимально эффективной. Производительность ощутимо повышается. Учитывая, что затраты электричества могут быть солидными, такой метод нагрева бетона экономически оправдан только при работе с большим объемом бетонной смеси. Для небольших конструкций затраты будут непомерно велики, поэтому используются иные методы и технологии.

Даже в мороз можно нагреть бетонную смесь до температуры, превышающей +50 градусов. Скорость ее достижения можно урегулировать исходя из собственных потребностей и сроков этапов строительства. При высокой мощности тока вы сможете получить нужный эффект за несколько минут. Чем ниже этот показатель, тем больше времени придется потратить для получения нужного результата.

Электропрогрев бетона проводом ПНСВ: технология и схема

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

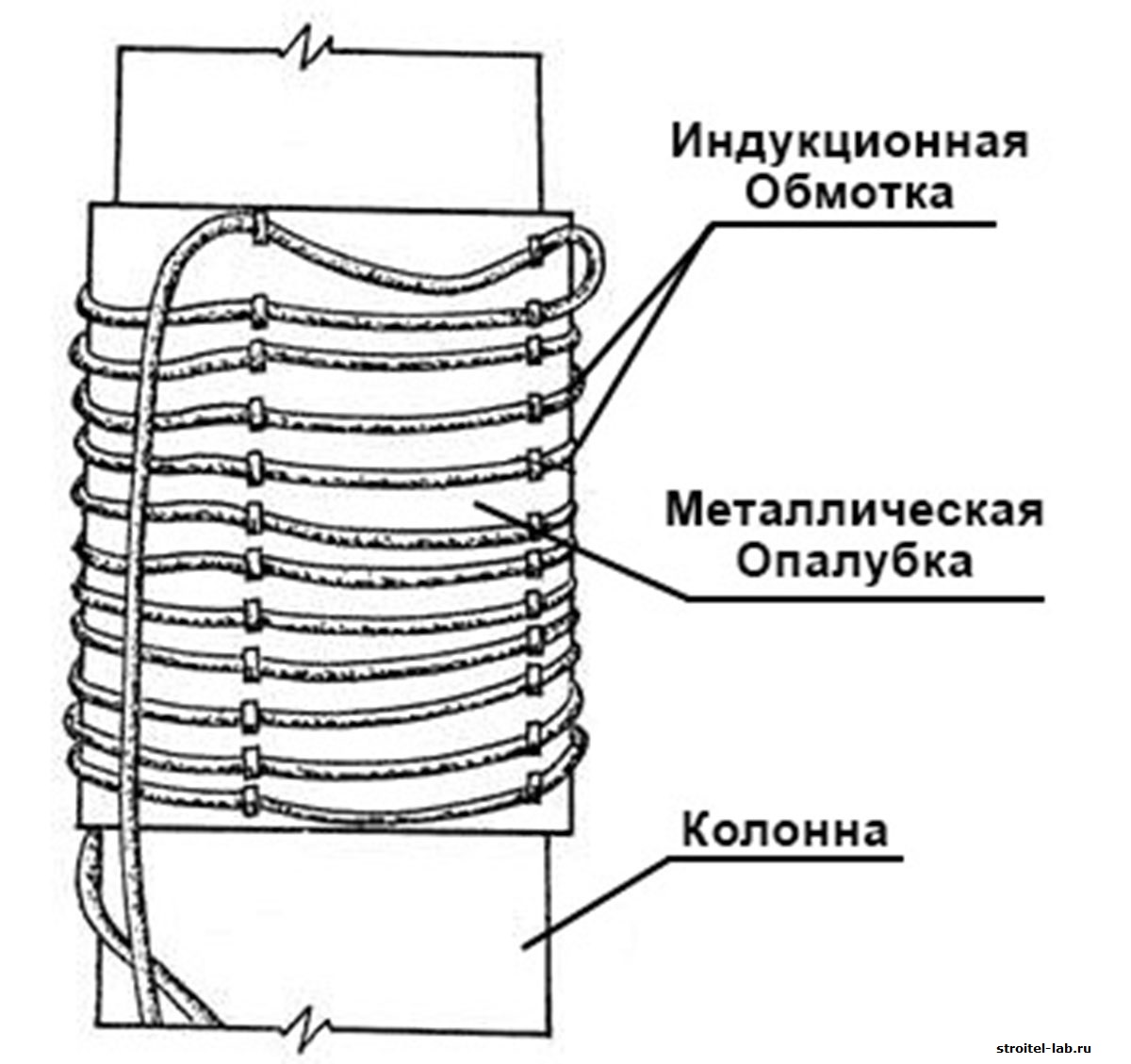

Индукционный и инфракрасный способы подогрева бетона

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

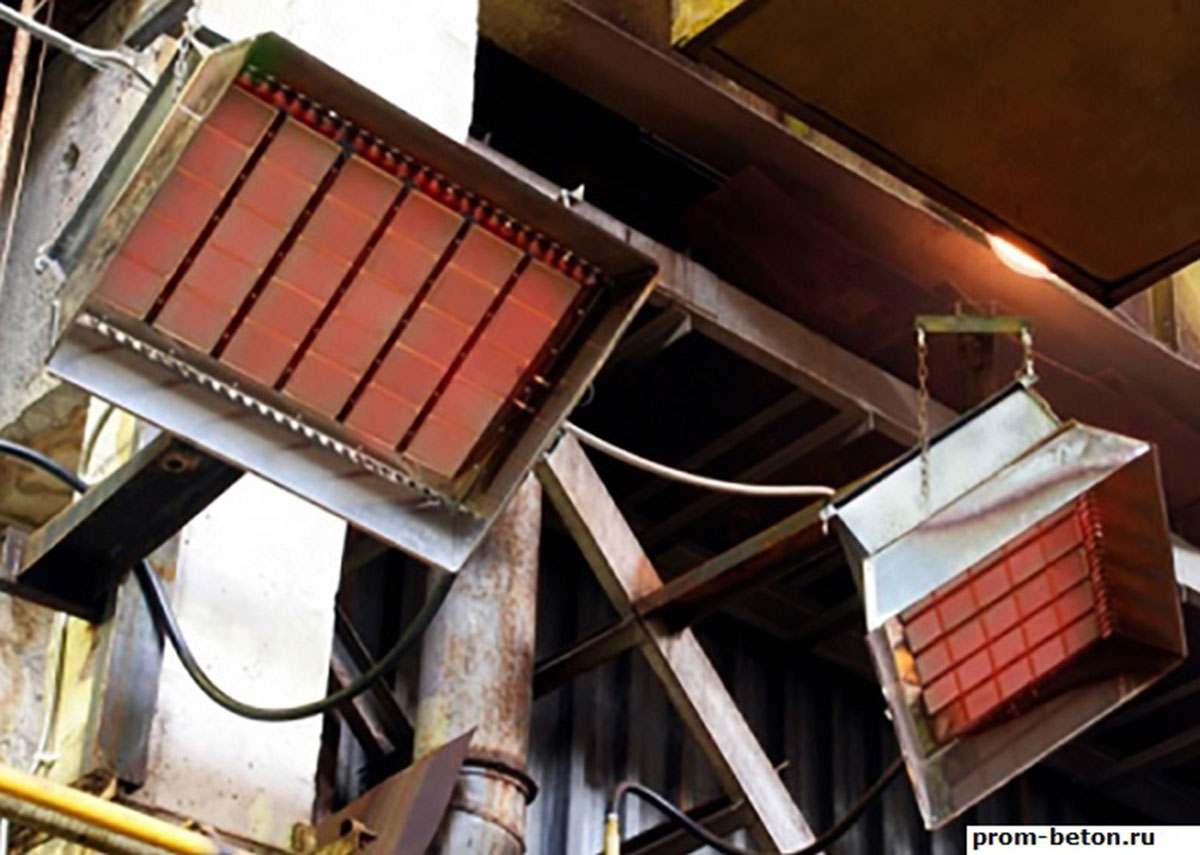

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 500С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 100С в час.

Чем прогреть бетон

В зимний период очень часто для прогрева бетона применяют электроды. Это дает возможность исключить превращения воды в лед, чтобы она нормально вступала химическую реакцию с цементом. Рассмотрим подробнее, как происходит данный процесс.

Для чего это нужно

Выше в статье мы рассмотрели общие сведения о влиянии температуры на качество бетонного раствора. Пришло время объяснить это на примере.

Так как бетонировать приходится не только в теплое время года, но и в морозы, необходимо не забывать о физическом превращении воды в лед. Следует понимать, что допускать этого ни в коем случае нельзя, так как она нужна для химической реакции с основным компонентом раствора – цементом.

Применение алмазных кругов для резки ж/б

При замерзании гидратация прекратится, и процессы твердения бетона остановятся, что вызовет нарушение структуры материала. Даже после оттаивания льда и возобновления гидратации, ее восстановить не удастся.

Прогрев бетонной смеси с помощью электродов

Тоже самое можно сказать и о железобетоне, когда на арматуре образуется «ледяная корка», забирающая воду из зоны не так охлажденных участков. Эти процессы негативно влияют на структуру материала.

Вот почему инструкция требует обязательно прогревать бетон, чтобы его затвердевание прошло максимально успешно.

В настоящее время есть несколько методов добиться необходимых результатов, в частности используют нагрев:

• электродами;
• сварочным аппаратом;
• инфракрасными волнами.

Обогрев электродами — виды

Один из самых популярных в строительной индустрии способов. Основа метода – прохождение электрического тока через толщу бетона.

Рассмотрим, какие электроды для прогрева бетона применяются в данном случае:

1. Пластинчатые, напоминающие пластины, устанавливают с внутренней стороны опалубки, чтобы был лучший контакт со смесью. Бетон начинает разогреваться до нужной температуры благодаря появлению электрического поля. В теплом состоянии бетонная смесь может быть некоторое время.

1. Полосовые (в виде пластин) имеют общую ширину 400-450 мм. Такие электроды могут монтироваться с двух сторон. После подключение тока, электрическое поле создается в прилегающем к пластинам слое бетона.

2. Струнные применяются обычно для прогрева смеси в цилиндрических конструкциях, в частности, колоннах. Технология прогрева бетона электродами в этом случае следующая — струнный электрод помещают в центр конструкции, а сама опалубка обвивается специальным токопроводящим листом.

1. Стержневой вариант напоминает стержневую арматуру Ø 7-11 мм. Помещают ее вовнутрь бетона с соответствующим расчетным шагом. При этом крайние электроды монтируют на расстоянии 40 мм от опалубки. Очень часто таким способом осуществляется электропрогрев бетона в сложных конструкциях.

Прогревание бетона электричеством

Работа со сварочным аппаратом

Применение для прогрева бетона сварочного аппарата является вполне реальной задумкой. Но, для хорошего разогрева смеси необходимо в процессе работ использовать вспомогательные электроды. Не стоит беспокоиться за надежность оборудования, современные агрегаты надежны и не представляют опасности для человека при соблюдении правил ТБ.

Конструкция многих аппаратов простая и не представляет трудностей в использовании. Благодаря таким станциям удается прогреть 30-100 м3 смеси, а работу можно вести почти при -45° С.

Сварочный аппарат сконструирован в виде автономной установки, состоящей из сварочного агрегата и двигателя.

Кроме основных функций, он может быть оборудован и вспомогательными, в частности, иметь:

• блок подогрева мерзлого грунта;
• блок сушилки электродов;
• блок снижения напряжения;
• генератор тока.

С его помощью удается регулировать прогрев, так как он имеет несколько ступеней напряжения. Можно смело утверждать, что данный агрегат обладает всем необходимым для нормальной работы.

Технология прогрева сварочным аппаратом

Правильный процесс нагрева выглядит следующим образом:

1. По бетонной площадке равномерно раскладывают электроды (отрезки арматуры).
2. Соединяют их в 2 параллельные цепи.
3. Устанавливают между ними лампу накаливания, чтобы следить за напряжением.
4. К цепям подсоединяют провода прямой и обратной связи.

https://youtube.com/watch?v=rQgRjo1YDms

Проводите работы только согласно технической документации на конкретный объект.

Индукционный обогрев

Применяется с армированными конструкциями. Металлические элементы, содержащиеся внутри них, станут сердечниками. Изолированный кабель выполняет роль индуктора и размещается петлями вокруг арматуры. Количество мотков провода и сечение необходимо рассчитать предварительно. Вдоль кабеля пускается переменный ток, образующий электромагнитное поле. Затем происходит нагревание армирующих элементов, от них тепло переходит к бетону, постепенно распространяясь по всей смеси.

Расход электроэнергии достигает 150 кВт/ч на 1 м3 бетона.

Плюсы: низкая цена; равномерный прогрев.

Минусы: сложный расчет; ограниченность применения (балки, колонны и т. д.).

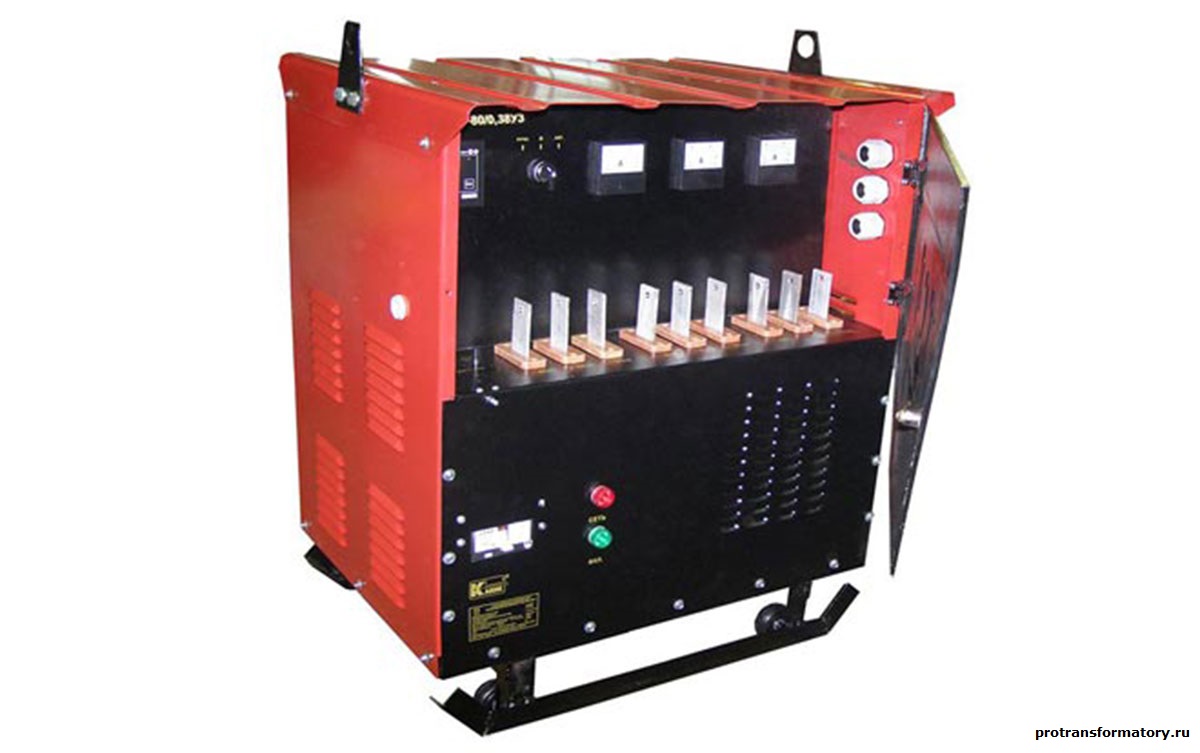

Пример техники: Cтанция УЗТТ КТПТО-80

Электропрогревание бетона зимой

Самым распространенным методом, который сберегает тепло искусственным методом, является прогревание раствора при помощи электродов. Метод основывается на пропускании электрического тока сквозь бетонный раствор, за счет чего выделяется тепло. Чтобы подвести ток к бетонной смеси, впору использовать различные типы электродов, которые имеют индивидуальную схему подключения. Из-за того, что постоянный ток провоцирует электролиз воды в растворе, в период прогревания может применяться однофазный и трехфазный переменный ток. Типы электродов, которые используются для прогревания:

1. Стержневой электрод. Делается он из арматуры и размещается в бетонном растворе с расчетным шагом. Край необходимо располагать в 3-х сантиметрах от опалубки. С помощью таких электродов можно прогреть самую сложную конструкцию.
2. Пластинчатый электрод. Такие пластины крепятся на внутреннюю сторону опалубки и за счет подключения противоположных друг другу электродов, создается электрополе, под воздействием которого бетонная смесь будет подогреваться до нужной температуры и держаться требуемое время.
3. Струнный электрод. Данный тип обычно применяют при прогревании бетонных колонн.
4. Полосовой электрод. Такие полосы можно крепить к требуемым сторонам конструкции.

Следующий довольно распространенный метод прогревания – это нагревательный провод. Эта технология на сегодняшний день наиболее применяема крупными строительными фирмами, как отечественными, так и зарубежными. Заметим, что довольно многие объекты в Москве при строительстве прогревались с помощью именно этого метода.

Данный метод заключается в креплении нагревательного провода, требуемой длины к арматурному каркасу до укладки массы в опалубку. Этот способ подразумевает использование провода ПНСВ, его стержень стальной оцинкованный, диаметр которого 1,2 мм. Выделяемое тепло от такого провода, при прохождении по нему электричества, распределяется равномерно по бетонной смеси, и позволяет прогревать ее до 40 градусов. Провода питаются электричеством при помощи специальных подстанций, которые имеют несколько ступеней пониженного напряжения. Одна подобная подстанция способна подогревать до 3 кубических метров бетона. Для того чтобы прогревать 1 кубический метр бетона, требуется около 60 метров провода. Данный метод позволяет прогревать бетонные конструкции любой сложности при температуре до -30 градусов.

На сегодняшний день большие строительные компании используют одновременно несколько типов подогрева. Необходимость такого комбинирования зависит от многих факторов, главными среди которых считают:

• размер строительного объекта;
• требуемая прочность бетона;
• погодные условия;
• наличие энергоресурса на стройплощадках.

Способ прогревания опалубки подразумевает ее конструирование с элементами нагрева, которые закладываются в нее изначально. Данный метод схож с методом прогрева пластинами, только прогревание идет не от внутренней стороны опалубки, а от ее внутрянки или наружной стороны.

Используется данный метод в зимнее время не очень часто из-за его сложности. Заливая фундамент, опалубка не может соприкасаться со всей бетонной конструкцией, поэтому идет подогрев только части бетонной массы.

Индукционный метод используют крайне редко. Обычно его применяют в балках, прогонах, ригелях. Принцип данного метода в том, что вокруг металлической арматуры обматывается изолированный провод, который создает индукцию и разогревает сам металлический стержень.

Электропрогревание бетонного сооружения используется в зимний период за счет того, что ИК-лучи способны прогревать всю поверхность непрозрачного объекта и распространять тепло по всей площади. Выбирая данный метод, следует учитывать, что конструкцию нужно окутать полиэтиленовой пленкой для того, чтобы лучи проходили сквозь нее, а тепло не выходило слишком быстро. Преимущество такого метода в том, что он не требует наличия специальных подстанций, а недостатком является неравномерное прогревание бетонного строения. Этот способ наиболее подходящий для прогревания тонкой конструкции.

Бетон будет прочен только в том случае, если он положен правильной методикой и выстоялся согласно нормам.

Способы прогрева конструкций из бетона

Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.

Трансформатором

Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.

Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.

Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:

• ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
• ВЕТ (предназначенный для работы напрямую от электрической сети);
• ПТПЖ (токопроводящий с параллельными оцинкованными жилами).

Жилы проводов могут быть диаметром 1,2-3 мм.

Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:

• полосовые;
• струнные;
• стержневые;
• пластинчатые.

Инфракрасным излучением

Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.

Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.

Инфракрасный аппарат имеет следующие компоненты:

• излучатель;
• отражатель;
• подвес либо держатель.

Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.

Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.

Прогрев бетона своими силами

Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.

Методом магнитной индукции

Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника.  Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.

Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.

Греющей опалубкой

В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.

В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.

Тепляком

Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.
