Грозотрос — это специальный проводник, устанавливаемый над фазными проводами воздушных линий электропередачи (ЛЭП) с целью защиты оборудования и инфраструктуры от прямых ударов молнии. В условиях роста требований к надёжности энергоснабжения и увеличения частоты атмосферных явлений, связанных с изменением климата, применение грозотросов становится не просто рекомендацией, а технической необходимостью для многих классов напряжения.
В данной статье подробно рассматриваются преимущества использования грозотросов в электрических сетях, их конструктивные особенности, принцип действия, а также факторы, влияющие на выбор и эффективность их применения. Статья будет полезна инженерам-энергетикам, проектировщикам линий электропередачи, студентам технических вузов и специалистам в области электроснабжения.
Что такое грозотрос и как он работает?

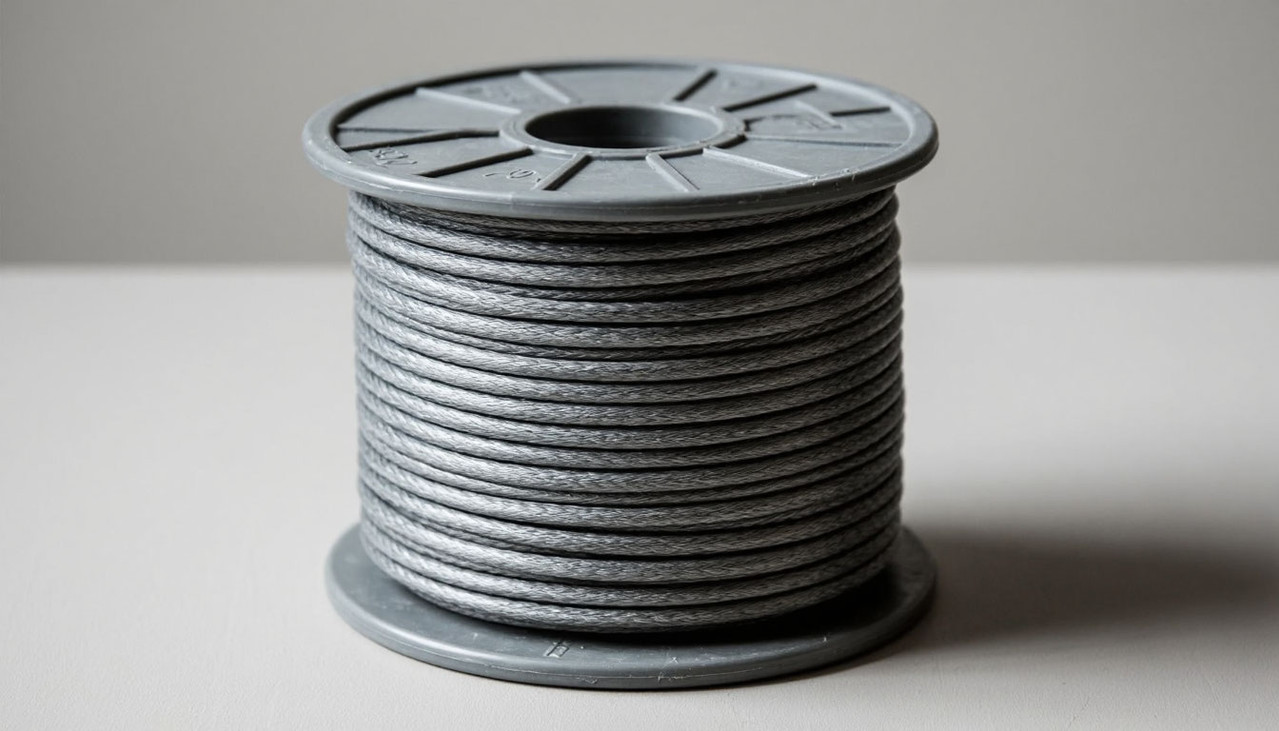

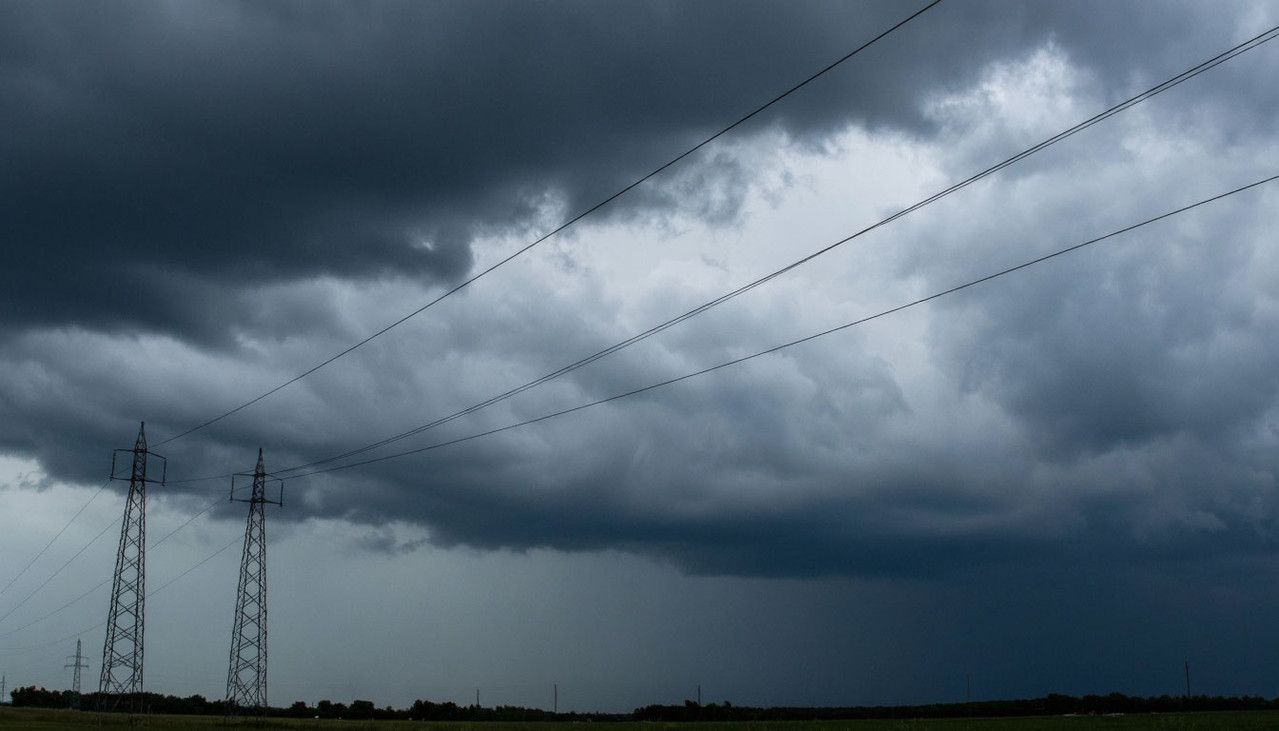

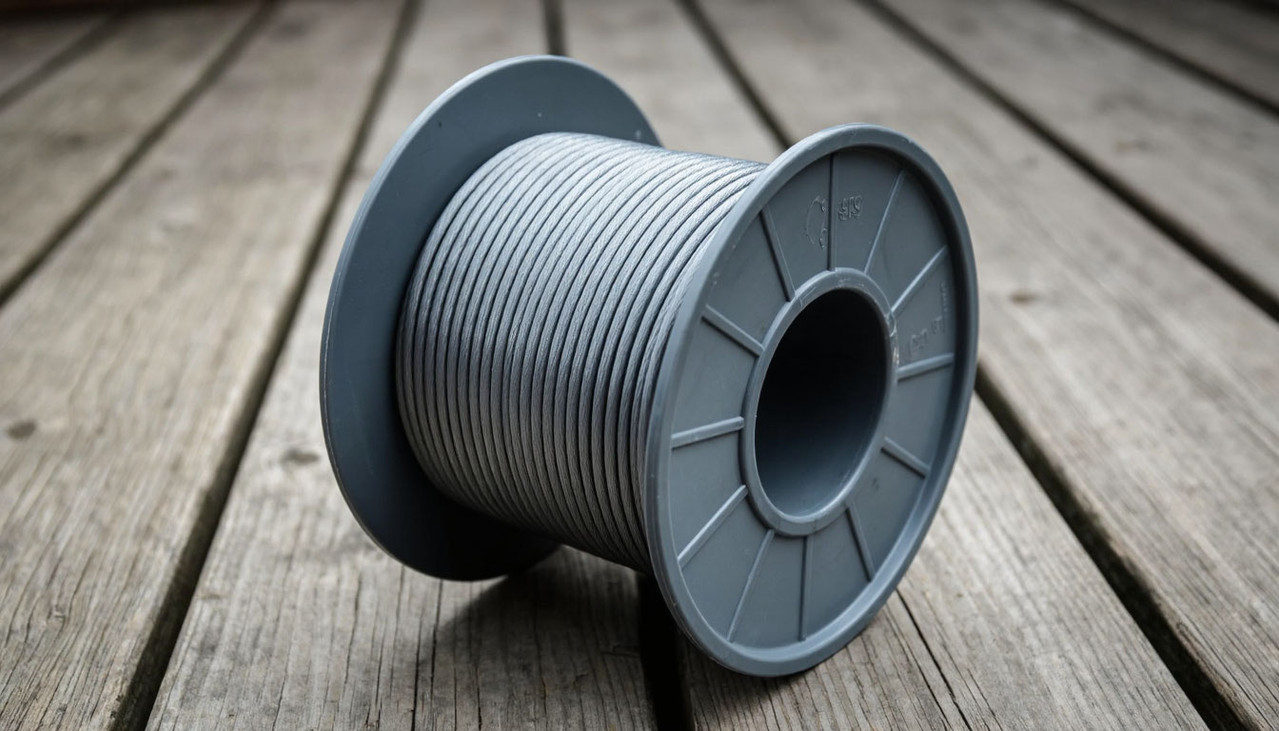

Грозотрос — это заземлённый провод, расположенный над фазными проводами ЛЭП на опорах. Обычно он изготавливается из сталеалюминиевого (АС) или стального (С) провода, а в современных линиях всё чаще применяются оптические грозотросы (OPGW), совмещающие функции молниезащиты и передачи данных.
Принцип действия грозотроса основан на экранировании: при приближении разряда молнии электрическое поле концентрируется на наиболее возвышенном и заземлённом объекте — в данном случае на грозотросе. Это направляет разряд именно в него, минуя фазные провода и изоляторы. Энергия разряда затем безопасно стекает в землю через заземляющее устройство опоры.
Кроме защиты от прямых ударов, грозотрос снижает индуцированные перенапряжения, возникающие в проводах при близких разрядах. Это особенно актуально для линий среднего напряжения (6–35 кВ), где изоляция менее устойчива к перенапряжениям.
Основные преимущества использования грозотросов
Применение грозотросов на воздушных линиях электропередачи даёт множество технических, экономических и эксплуатационных преимуществ. Ниже приведён нумерованный список ключевых плюсов:
- Снижение числа грозовых отключений. Основное преимущество — резкое уменьшение количества аварийных отключений, вызванных ударами молнии. Это особенно критично для линий 110 кВ и выше, где каждое отключение влечёт за собой серьёзные последствия для энергосистемы.
- Защита оборудования подстанций. Грозотрос предотвращает попадание перенапряжений в подстанцию через ЛЭП, защищая трансформаторы, выключатели и другое дорогостоящее оборудование от повреждений.
- Повышение надёжности энергоснабжения. Уменьшение частоты отключений напрямую влияет на показатели SAIDI и SAIFI — ключевые метрики надёжности электроснабжения, используемые энергокомпаниями по всему миру.
- Снижение эксплуатационных расходов. Хотя установка грозотроса требует первоначальных инвестиций, в долгосрочной перспективе это позволяет сократить затраты на ремонт, восстановление линий и компенсацию ущерба потребителям.
- Возможность совмещения функций. Современные грозотросы, такие как OPGW (оптический грозозащитный провод), одновременно выполняют функции молниезащиты и оптоволоконной связи, что упрощает строительство и обслуживание телекоммуникационной инфраструктуры вдоль ЛЭП.
- Улучшение электромагнитной совместимости. Грозотрос частично экранирует фазные провода, снижая уровень электромагнитных помех и влияние ЛЭП на окружающую среду.
- Долговечность и устойчивость к атмосферным воздействиям. Грозотросы изготавливаются из коррозионно-стойких материалов и рассчитаны на срок службы до 30–40 лет без замены.
- Снижение риска пожаров и повреждения изоляторов. Прямой удар молнии по фазному проводу может вызвать пробой изоляции, искрение и даже возгорание — грозотрос предотвращает такие сценарии.
Сравнение защиты с грозотросом и без него
Чтобы наглядно продемонстрировать эффективность грозотросов, ниже приведена таблица с ключевыми параметрами эксплуатации воздушных линий с защитой и без неё.
| Параметр | ЛЭП с грозотросом | ЛЭП без грозотроса |
|---|---|---|
| Частота грозовых отключений (на 100 км/год) | 0,2–0,5 | 2–10 и выше |
| Стоимость аварийного восстановления | Низкая | Высокая |
| Надёжность поставки электроэнергии | Высокая | Низкая |
| Необходимость установки дополнительных ОПН | Минимальная | Высокая |
| Срок службы изоляторов | До 30 лет | 10–15 лет |
| Возможность интеграции связи | Да (при использовании OPGW) | Нет |
Факторы, влияющие на эффективность грозотроса
Несмотря на очевидные преимущества, эффективность грозотроса зависит от ряда технических и природных факторов:
- Угол защиты. Это угол между вертикалью и линией, соединяющей грозотрос с крайним фазным проводом. Оптимальный угол — не более 20–25° для линий 110–220 кВ и 15–20° для 500 кВ.
- Сопротивление заземления опор. Чем ниже сопротивление (обычно ≤10 Ом), тем эффективнее стекает ток молнии в землю.
- Количество грозотросов. На линиях 220 кВ и выше часто устанавливают два грозотроса для полного экранирования.
- Местность и грозовая активность. В горной местности или регионах с высокой грозовой активностью (например, Кавказ, Дальний Восток) защита становится особенно критичной.
FAQ: Часто задаваемые вопросы
1. Нужен ли грозотрос на линиях 6–10 кВ?
Обычно не устанавливается из-за экономической нецелесообразности. Вместо этого применяют разрядники, ОПН или изолированные провода. Однако в районах с высокой грозовой активностью возможна установка по решению сетевой компании.
2. Можно ли использовать обычный провод вместо грозотроса?
Нет. Грозотрос должен быть заземлён по всей длине и иметь достаточную механическую прочность и проводимость. Обычный фазный провод не предназначен для такой функции.
3. Что такое OPGW и чем он отличается от обычного грозотроса?
OPGW (Optical Ground Wire) — это грозотрос, в центральной части которого размещено оптоволокно. Он совмещает функции молниезащиты и передачи данных, что делает его популярным на современных ЛЭП.
4. Требуется ли обслуживание грозотросов?
Да. Необходимо регулярно проверять состояние заземляющих спусков, соединений и самого провода на предмет обрывов, коррозии или повреждений при авариях.
5. Как грозотрос влияет на параметры линии?
Грозотрос незначительно увеличивает ёмкость и индуктивность линии, но в большинстве случаев это не влияет на режимы работы. Однако при проектировании учитываются все электромагнитные взаимосвязи.
6. Какие материалы используются для изготовления грозотросов?
Чаще всего — сталь, алюминиевая проволока или их комбинации (сталеалюминиевые провода). Для OPGW применяются комбинированные конструкции с оптическим волокном в центре.
7. Можно ли модернизировать существующую ЛЭП, добавив грозотрос?
Да, но это требует усиления опор, установки заземления и расчёта угла защиты. Такие проекты реализуются при реконструкции линий в грозоопасных районах.
8. Почему грозотросы не устанавливают на всех линиях?
Из-за экономической целесообразности: на линиях низкого напряжения и в регионах с низкой грозовой активностью затраты на установку не окупаются снижением аварийности.
Заключение
Грозотрос — это не просто элемент конструкции ЛЭП, а важнейший компонент системы надёжности и безопасности энергоснабжения. Его использование позволяет значительно снизить риск аварий, продлить срок службы оборудования, сократить эксплуатационные расходы и обеспечить стабильную подачу электроэнергии даже в регионах с высокой грозовой активностью.
Современные решения, такие как оптические грозотросы, делают эту технологию ещё более привлекательной, совмещая защитные функции с цифровой инфраструктурой. По мере роста требований к устойчивости энергосистем и цифровизации сетей, роль грозотросов будет только возрастать.
Правильный выбор, монтаж и обслуживание грозозащиты — это вклад в энергетическую безопасность и надёжность, который окупается многократно в течение всего жизненного цикла линии электропередачи. Специалисты металлургической компании АРС-Сталь считают, что применение качественных грозотросов из коррозионно-стойких сталей — ключевой фактор долговечности и надёжности современных энергосетей.
