Пневмодомкрат. Быстро и просто поднимаем авто

Автомобильные поездки на любое расстояние могут быть богаты неожиданностями – как приятными, так и не очень.

С приятными справится любой автомобилист, а вот с такими автоказусами как неприятный прокол колеса встречаться, конечно, не хочется, но, тем не менее, приходится часто.

На такие случаи в багажнике автовладельца просто обязаны быть запаска и домкрат – нехитрое приспособление позволит заменить колесо практически в любых условиях. Сегодня мы поговорим о пневматической версии домкрата, а именно о пневмодомкрате.

Как работает пневмодомкрат?

Автоиндустрия не стоит на месте, а развивается семимильными шагами, а потому все чаще вместо обычного механического домкрата автомобилисты (особенно женского пола) предпочитают пневмодомкрат, который представляет собой лёгкую в использовании надувную конструкцию, удобную для замены колеса.

Принцип работы пневмодомкрата очень прост – это своеобразная надувная подушка, в сдутом состоянии устанавливаемая под днище автомобиля при шиномонтаже со стороны заменяемого колеса (место расположения то же, что и при использовании механического ручного домкрата).

Прилагаемые к воздушному домкрату шланги максимально герметично подсоединяются к автомобильной выхлопной трубе: отрабатываемые при работе двигателя газы наполняют камеру пневмодомкрата, которая постепенно поднимает корпус автомобиля (в качестве источника воздуха также можно использовать баллон со сжатым воздухом или компрессор).

Никаких физических усилий – даже хрупкая девушка сможет выполнить такую процедуру без посторонней помощи. После заполнения воздушного мешка до нужного объёма подача воздуха прекращается.

Наполнение камеры идёт весьма интенсивно, а потому приведение воздушного домкрата в рабочее состояние составит буквально пару минут – если время в поездке поджимает, то такая экономия временных затрат будет очень актуальна. Высота подъёма автомобиля регулируется объёмом заполненной воздухом камеры пневмодомкрата.

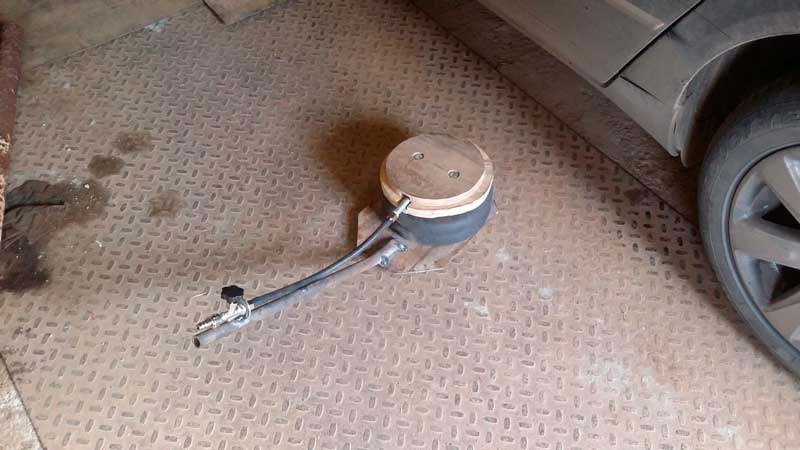

Пневмодомкрат своими руками

Надувной домкрат (в том числе подкатной) вполне можно сделать и своими руками, для этого потребуется:

подходящая по размеру пневматическая подушка (например, от грузовой машины);
закрепляемая на нижней части подушки деревянная подставка или металлическая станина, которая не позволит шлангу прижиматься, а заодно займёт часть пространства дорожного просвета автомобиля;
шланг надува может быть оборудован компрессорными кранами для поступления воздуха в подушку и/или стравливания сжатого воздуха из неё после окончания работ.

Дополнительное удобство самодельного пневматического домкрата состоит в том, что его параметры можно легко адаптировать под конкретный автомобиль, а также предусмотреть защиту окрашенной поверхности автомобильного корпуса от повреждений и царапин.

Как сделать пневмоподвеску

Разработанная в нашей компании пневмоподвеска устанавливается вместо штатных пружин или служит в качества дополнительного упругого элемента к рессорным листам.

Пневмоподвеска своими руками

1600 1200 Пневмоподвеска своими руками Пневмоподвеска своими руками — узнайте, как правильно самостоятельно установить пневматическую подвеску на ваш автомобиль

Выберите один из вариантов монтажа комплекта пневмоподвески и определите место для оптимальной установки:

Для рессорной подвески – место крепления отбойника.
Для пружинной подвески – на месте установки пружины, где будет размещаться пневмоэлемент.

Далее следует замерить места, предназначенные для установки специальных кронштейнов крепления пневмоподушек. При этом нужно учесть конструкцию штатной подвески:

Габаритные и присоединительные размеры.
Допустимое свободное пространство.
Рабочий ход штатной подвески.

Также необходимо учитывать предназначение подушки:

Для компенсации грузоподъёмности – устанавливают подушки сильфонной конструкции.
Для комфортной езды – выполняют монтаж подушки рукавного типа.

Исходя из особенностей конструкции подвески и желаемого результата подбирается подходящая пневмоподушка.

Кронштейны для крепления пневмоподушек лучше всего изготовить самостоятельно или заказать у специалиста. Для изготовления кронштейнов можно использовать углеродистую конструкционную сталь с защитным покрытием толщиной 6 мм или легированную сталь аналогичных параметров.

Виды и сравнительные характеристики

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Механизм также достаточно сложен. Технологичность заключается в том, что рычаг постепенно приводит в движение шестерню, которая движется по вертикальной рейке со специальными стопорными отверстиями.

Сделать реечную конструкцию своими руками сложно.

Пневматические

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

И, конечно, если воспроизвести конструкцию в собственном гараже, то получится полезный и незаменимый инструмент.

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Классификация пневмодомкратов

Пневматические подъемники, которые используются при ремонте различных транспортных средств можно условно разделить на четыре типа:

переносные;
подкатные;
канавные;
платформы.

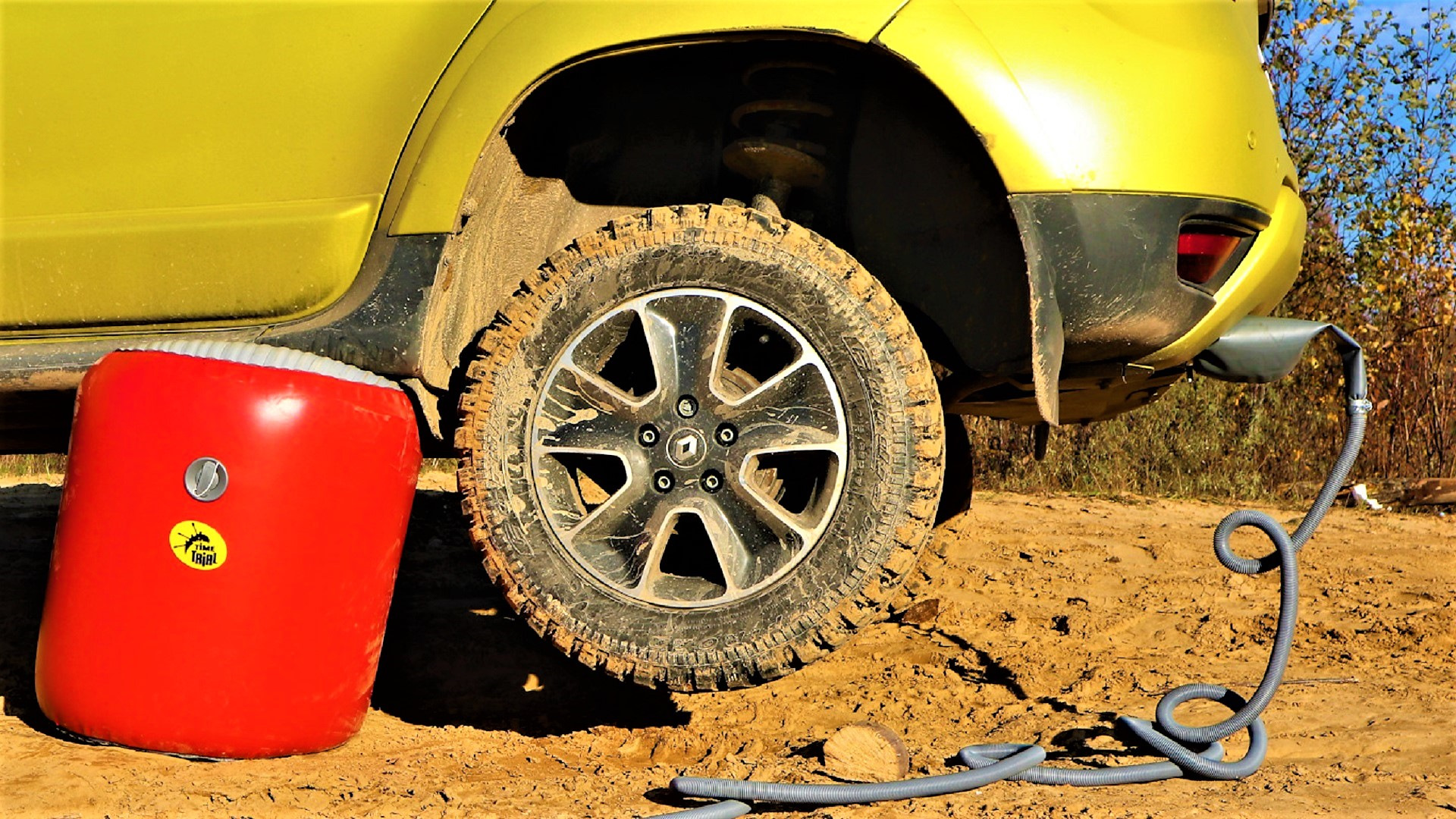

Домкраты переносного типа

Переносные пневмодомкраты представляют собой резиновый или полимерный баллон с прочными эластичными стенками. Для подъема транспортного средства этот баллон заполняется воздухом, который нагнетается компрессором, или отработанным газом из выхлопной трубы автомобиля.

Несмотря на то, что такая конструкция выглядит достаточно хлипкой, она в состоянии обеспечить подъемную силу порядка 3…4 тонн. При этом время, которое уходит на подъем авто-машины, не превышает 2…3 минут.

Кроме того переносные пневмодомкраты:

не требуют технического обслуживания, так как в них отсутствуют изнашивающиеся детали;
можно использовать даже в тех случаях, когда под автомобилем отсутствует ровная твердая поверхность.

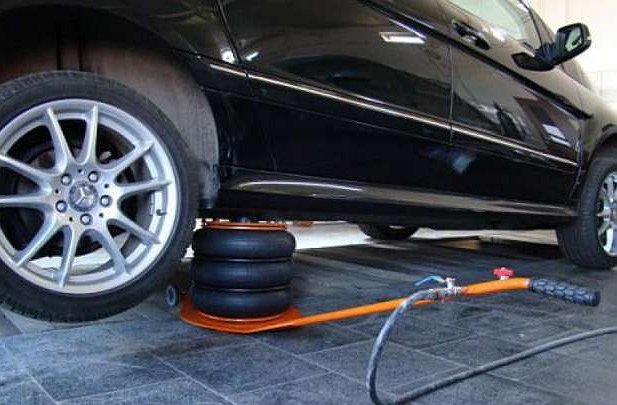

Подкатные

Пневмодомкрат подкатного типа представляет собой тележку на колесиках, оборудованную эластичной пневмоподушкой и стопорными элементами, обеспечивающими неподвижность конструкции после установки ее под автомобилем.

Домкраты из пневмоподушки обеспечивают подъем автомобиля на высоту до 50 см.

Для вывешивания транспортного средства подкатный домкрат устанавливается под его днищем, после чего подсоединяется к компрессору высокого давления. Использование компрессора, нагнетающего воздух в пневмоподушку, позволяет домкрату поднять автомобиль на необходимую высоту за несколько секунд.

Канавные

Канавный пневмоподъемник (траверса) необходим в тех случаях когда требуется осуществить регулировку углов установки колес или выполнить другие виды ремонтных работ, для которых нужно вывесить одну из осей автомобиля.

Его использование позволяет создать дополнительное пространство в зоне ремонта, что делает последний более комфортным. Кроме того траверса может перемещаться вдоль оси смотровой ямы, благодаря чему ее можно разместить любом, удобном для автослесаря месте. Монтируют траверсу на смотровой яме или стоечном подъемнике. На рынке можно встретить модели сила подъема которых превышает 4 т.

Конструктивно канавный подъемник представляет собой раму с подъемной балкой и мощной пневмоподушкой. При этом стопорный механизм позволяет легко зафиксировать подъемную балку на необходимой высоте.

Для рамных автомобилей конструкцией предусмотрены быстросъемные удлинители со сменными обрезиненными пятками. При подъеме автомобиля вся нагрузка передается на раму. Оснащается такой домкрат усиленной трехсекционной пневмоподушкой со специальными армирующими поясами в резиновом литье.

Пневмоплатформы

Пневматическая платформа предназначена для быстрого подъема колесного транспортного средства на удобную для качественного шиномонтажа высоту.

При помощи такой платформы можно вывесить всю ходовую часть автомашины и обслуживать одновременно все 4 колеса.

При этом кроме шиномонтажных работ можно осуществлять и другие виды мелкого ремонта, такого, например, как замена:

шаровых опор;
рулевых наконечников;
тормозных колодок и пр.

С помощью пневмоплатформы можно поднять автомобиль на высоту порядка 400…500 мм. При этом устройство оснащено специальным предохранительным стопором, рычаг которого по завершении подъема необходимо установить в положение фиксации груза.

Как сделать пневмодомкрат своими руками

Технические характеристики пневмодомкратов, сделанных своими руками, должны обеспечивать надежное вывешивание как минимум того транспортного средства, которым пользуется автовладелец.

Так, например, если пневмодомкрат будет использоваться для подъема легкового автотранспорта, то его грузоподъемность может быть в пределах 1,5…2-х тонн. Если же владелец подъемника ездит на грузовичке типа «ГАЗель», то грузоподъемность домкрата должна быть несколько больше — порядка 2,5…3 т.

Приступая к самостоятельному изготовлению пневмоподъемника необходимо учитывать и величину дорожного просвета у автомобиля. В тех случаях, когда клиренс небольшой или автомобиль часто застревает в грязи, высота подхвата у домкрата должна быть не более 10 см.

Как правило основным элементом самодельного пневмодомкрата является пневмоподушка подвески любого грузовика или автобуса. Однако простейшую конструкцию можно изготовить и без нее, используя, например, отрезок канализационной трубы.

Простейший пневмоподъемник

Для изготовления простейшего пневматического домкрата понадобятся:

небольшой отрезок канализационной трубы диаметром 110 мм;
две заглушки того же диаметра, что и труба;
муфта диаметром 110 мм;
шланги;
2 золотника для бескамерных автомобильных шин;
деревянный брусок;
шланг;
клей;
литол;
наждачная бумага;
нож;
ножовка по металлу;
дрель;
краник для стравливания воздуха;
автомобильные хомутики;
небольшой водопроводный тройник.

Путем несложных манипуляций из этих элементов можно достаточно быстро собрать простейший пневмодомкрат.

Последовательность действий при этом такова:

от одной из заглушек отрезают нижнюю часть, оставляя при этом примерно 20 мм от бортика;
наждачной бумагой или ножом зачищают край среза от заусенцев;
по центру полученной детали сверлят отверстие диаметром 10 мм, в которое затем встав-ляют предварительно смазанный клеем золотник;
снимаем с муфты резиновое кольцо, промазываем открывшуюся поверхность клеем и ставим кольцо на место;
точно также промазываем клеем края заглушки с золотником и вклеиваем ее в муфту;
от куска трубы диаметром 110 мм ножовкой отрезаем часть длиной 10 см и затем эту часть разрезаем вдоль;
разрезанную вдоль трубу вставляем в муфту, размечаем и отрезаем от нее еще кусок таким образом, чтобы она лежала в муфте ровно;
вклеиваем полученную деталь в муфту;
сверху приклеиваем еще один кусок трубы длиной 5 см;
на золотник надевают шланг и затягивают его хомутом;
в деревянном бруске вырезают паз под золотник со шлангом и затем приклеивают к до-щечке изготовленную ранее деталь;
в шланг вставляют водопроводный тройник, надевают на один из его отводов еще один отрезок шланга с краником для стравливания воздуха из домкрата;
от второго золотника отрезают его широкую часть;
на свободный конец водопроводного тройника надевают небольшой отрезок шланга, вставляют в него обрезанный золотник и затягивают шланг хомутиком. Именно сюда будет подаваться воздух от компрессора;
смазывают внутреннюю поверхности муфты литолом и вставляем в нее изготовленный ранее поршень;
сверху поршня можно приклеить круг, вырезанный из листовой резины или фанеры.
Установив полученный пневмодомкрат под автомобиль и подав туда под небольшим давлением воздух из компрессора, можно поднять автомобиль на высоту, которой будет достаточно, например, для замены колеса.

Пневматический домкрат подкатного типа

Своими руками можно изготовить и пневмодомкрат более совершенной конструкции. Для этого необходимо раздобыть прочную прорезиненную подушку. Подойдет, например, подержанная пневматическая подушка подвески грузовика или автобуса. Приступая к изготовлению пневматического подкатного домкрата необходимо четко представлять себе его конструкцию

Кроме старой, подходящей по размеру и грузоподъемности автомобильной подушки для из-готовления пневматического домкрата подкатного типа понадобятся:

шланг, оснащенный шаровыми кранами для подачи и стравливания воздуха;
металлическая станина на колесиках, которая займет часть дорожного просвета под авто-мобилем и обеспечит достаточную степень свободы шлангу подачи воздуха.

Соединив в определенной последовательности все вышеуказанные элементы получим простой подкатной домкрат. Один из вариантов его конструктивного исполнения можно увидеть на фото:

Вариант №4. Реечный домкрат своими руками

Реечный домкрат своими руками

В этом мастер-классе рассмотрим процесс изготовления несложного реечного домкрата. Такое приспособление поможет без проблем поднять машину или любой другой тяжелый предмет. Конструкция предельно проста, а размеры будут браться на основе имеющихся материалов.

В конструкции нет ничего сложного

Для изготовления потребуются:

гаечные ключи;
сварочный аппарат;
электродрель (или сверлильный станок при наличии такового);
болгарка;
швеллер на 200;
полоска 8-миллиметровой стали;
отрезок квадратной трубы (стенки 2 мм, размеры – 40х20 мм);
гайки, болты и т. д.

Шаг 1. Вначале возьмите обрезок «двухсотого» швеллера (можете взять больший), длина которого равна 60 см. Подобную деталь можно сделать из стальной полосы.

Такую деталь можно сделать из стальной полосы

Шаг 2. Разметьте на полках швеллера будущие отверстия 40х20 мм для профильной трубы, не забывая о припуске 2-4 мм.

Размечаются отверстия под профильную трубу

Шаг 3. Вырежьте эти отверстия, воспользовавшись любым доступным инструментом. При необходимости обработайте края напильником.

Отверстия вырезаютсяОбработка напильником

Шаг 4

Важно, чтобы в эти отверстия свободно проходила профильная труба (см. фото ниже)

Труба должна свободно проходить в отверстия

Шаг 5. Возьмите кусок водопроводной трубы (1/2 дюйма) со стенками толщиной 2-3 мм. Нужно, чтобы длина трубы где-то на 5-6 мм превышала ширину детали из швеллера.

Отрезок пол-дюймовой трубыПравильная длина трубы

Шаг 6. Приварите к швеллеру трубу.

Трубка приваривается к швеллеруРезультат работы

Шаг 7. Возьмите полосу толщиной 8-10 мм и размерами 70х500 мм. Разметьте ее: в середине должно оставаться 65-70 мм, в то время как по краям – 200 мм или немного больше.

Размеченная стальная полоса

Шаг 8. Сделайте болгаркой надрезы на полосе, дабы согнуть ее (примерно на ½ толщины). Благодаря этому она без проблем согнется в тисках.

Полоса надрезается болгаркойПолоса сгибается в тискахЕще одно фото процесса

Шаг 9. Согнутую П-образную полосу проварите по надрезам для повышения прочности.

Надрезы провариваются для прочностиГотовая П-образная деталь

Шаг 10. Проделайте в этой детали отверстия диаметром около 20 мм – можете просверлить их либо, к примеру, прожечь горелкой.

В этой детали нужно проделать отверстияОтверстия прожигаются горелкойГотовые отверстия

Шаг 11. Когда отверстия будут готовы, приступайте к сборке конструкции. Используя подходящий кругляк, который проходит в приваренную трубку, сделайте ось. Еще для этого можете использовать болт или шпильку подходящего размера.

Начинаем сборку конструкцииОсь из подходящего круглякаОсь вставлена в отверстия

Шаг 12. Вставьте на место и обварите. В итоге у вас должно получиться примерно следующее.

Что получилось в итоге

Шаг 13. Возьмите такую же полосу толщиной 8-10 мм, изготовьте из нее пару фиксаторов. Разметьте и вырежьте отверстия для профильной трубы.

Размечено отверстие под трубуОтверстия вырезаютсяФиксаторы с отверстиямиПримерка фиксатора

Шаг 14. Возьмите П-образную деталь, просверлите в ней отверстия диаметром около 12-14 мм. Вставьте в них пруток, обварите.

В П-образной детали сверлятся отверстияОтверстия готовыПруток вставлен в отверстия

Шаг 15. После этого возьмите гайки на 6 (потребуются 4 шт.).

4 гайки на 6

Шаг 16. С помощью гаек будут крепиться пружины. Приварите 2 гайки на швеллер и 2 – на фиксатор.

Гайки нужны для крепления пружинГайки привариваютсяВот что получилосьКрепятся пружиныРезультат проделанной работы

Шаг 17. Во втором фиксаторе просверлите отверстие диаметром 10 мм, затем расточите до овальной формы.

Второй фиксаторОтмечено будущее отверстиеПросверлено отверстиеОтверстие расточено до овальной формы

Шаг 18. Возьмите болт на 10, приварите его к швеллеру.

Здесь нужно приварить болтБолт приварен к швеллеру

Шаг 19. Изготовьте упор для второго фиксатора, приварите его. В нашем примере он сделан из отрезка толстостенной трубы.

Упор для второго фиксатораПримерка упораСварочные работыУпор приварен

Шаг 20. Проведите окончательную примерку деталей.

Окончательная примерка деталейВсе детали примеряются

Шаг 21. Конструкция практически готова.

Конструкция практически готова

Приварите рычаг к П-образной детали, а к швеллеру – полку либо кронштейн для крепления крюка или площадку для упора при подъёме тяжести.

Рычаг, приваренный к П-образной детали

Собственно, самодельный реечный домкрат готов. Удачи в работе!

Самодельный реечный домкрат в работе

Характеристики пневмодомкрата

Если мы заинтересованы в том, чтобы устройство работало с запасом надежности и прочности, то подбирать подушку лучше такую, которая рассчитана на 5-6 атмосфер минимум. Это гарантирует безопасный подъем автомобиля на полную высоту, причем при определенных доработках можно изменять высоту подъема. Тем не менее, наш домкрат должен отвечать на вполне конкретные вопросы.

Грузоподъемность. Любой домкрат имеет предел по грузоподъемности, превышать который не стоит. Это относится и к пневматическим устройствам. Если мы покупаем домкрат, тогда проще — производитель всегда укажет грузоподъемность, причем с запасом. В случае с самодельным домкратом, производителем являемся мы сами, поэтому грузоподъемность нашего домкрата зависит от поставщика комплектующих. То есть, от того грузовика, от которого взята подушка пневмоподвески. В принципе, все они способны выдержать от полутора до трех тонн, однако, стоит уточнить по характеристикам определенной модели подвески. То же касается и давления, которым домкрат будет накачиваться. Подъемная высота. Тоже немаловажный показатель, поскольку не стоит и затевать историю с изготовлением домкрата, если его подъемная высота не больше, чем высота у штатного гидравлического или винтового, который лежит в багажнике. Пневмодомкрат тем и ценен, что его можно подставить под любую точку кузова и он сможет поднять автомобиль на высоту, недоступную для гидравлики. Высота подхвата

Для легковых автомобилей это тоже немаловажно. В тех случаях, когда необходимо поднять не просто кузов для замены колеса, а приподнять балку неразрезного моста на внедорожнике или Газели, переднюю балку, словом, те точки, куда доступ обычному домкрату закрыт. И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля

Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту

И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля. Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту.

Как соорудить пластиковый домкрат

Берем пластиковую заглушку для канализационной трубы. От нее отрезается крышка, сверлится сквозное отверстие – далее переходим к установке в это отверстие обычного воздушного клапана с резиновой прокладкой, не забываем поджать гайкой.

Фрагмент от заглушки нужно вставить в муфту с уплотнительной резинкой и – чтобы было надежней – место соединения с наружной и внутренней стороны муфты промазать клеем.

Следующий этап: следует взять отрезок трубы нужной длины, разрезать вдоль, и вставить в другую заглушку из пластика. На него – одеть отрезок трубы с большим диаметром. Там, где стыки – нанести клей. Зачистить поверхность, используя наждачную бумагу, вставить готовую деталь в свободный край муфты соединения.

Внутренняя поверхность муфты, уплотнительная резинка и труба смазывается солидолом, чтобы при работе получилось более плавное скольжение. На наружную часть клапана надевается гибкая силиконовая или ПВХ трубка и фиксируется при помощи хомута или обычной проволоки. Всю конструкцию крепим на основание, выполненное из дерева. В последнем предварительно проделываем отверстие для трубки.

После этого, взяв распределительный тройник, нужно присоединить к трубке краник с еще одним воздушным клапаном. На крышку наклеиваем резиновый «коврик» круглой формы. Вот теперь домкрат из пластиковых труб можно тестировать на практике. После подключения воздушного компрессора пользуемся нашим самодельным приспособлением как мини-домкратом.

Как осилить подъем – выбираем привод

В выборе важно учесть, на каком приводе работает устройство, речь идет о том, за счет какой силы происходит подъем

Пневматические домкраты поднимаются за счет силы сжатого воздуха. Кстати, для этого не обязательно (хотя желательно) возить с собой компрессор – выхлопная труба может прекрасно его заменить! Наполняясь воздухом, камера расширяется и поднимает груз либо машину. Что удобно – вы при этом не прилагаете никаких усилий! К тому же, если есть компрессор, накачать домкрат можно за считаные секунды!
Механические домкраты – вот здесь-то и понадобятся ваши сильные руки! Подъем происходит при закручивании рукоятки или иных движениях. Как правило, такие устройства стоят недорого и достаточно компактны.
Гидравлические устройства поднимаются по тому же принципу, что и механические, но при воздействии на рукоятку потребуется гораздо меньше усилий. Свою роль играет рабочая жидкость, которая создает давление, необходимое для выталкивания плунжера с грузом. Такие устройства стоят дороже предыдущего варианта, но при этом пригодны для длительной эксплуатации.
Механические домкраты с электрическим приводом отличаются от обычных механических тем, что всю работу за вас выполнит электричество. Это в том случае, если есть возможность включиться в сеть! А если нет, то «крутите, Шура, крутите!». Кстати, крутить придется дольше, чем в обычном механическом – так уж они устроены.

Исходя из перечисленных параметров, мы можем дать лишь поверхностные рекомендации относительно выбора, в остальном же, вам и только вам принимать окончательное решение. Так, владельцам легковых автомобилей можно остановить свой выбор на винтовом домкрате, у которого небольшая грузоподъемность в пределах 2 тонн, но и невысокая стоимость. Работникам автосервисов гораздо лучше использовать стационарный подкатной домкрат, который способен работать с разным весом в пределах 8-10 тонн

Для водителей грузовых автомобилей важно иметь под рукой агрегат, способный поднять от 15 до 30 тонн, при этом в учет нужно брать не только массу автомобиля, но и массу возможного груза. К таковым тяжеловесам относятся реечные домкраты

Преимущества пневмодомкрата

Пневматические домкраты автомобильные должны обладать определенными эксплуатационными характеристиками, к примеру, быть компактными и мобильными. Основными преимуществами пневматического устройства можно назвать нижеприведенные моменты:

Для подъема конструкции требуется относительно небольшое количество времени. Как правило, на это уходит около двух минут.
Высокая грузоподъемность существенно расширяет область применения механизма. Большая часть моделей характеризуется грузоподъемностью около 2-5 тонн.
Высота подъема составляет более 50 см. Этого показателя вполне достаточно для того, чтобы заменить колеса. Некоторые модели предназначены для проведения такелажных работ, характеризуются они высотой подъема около 70 см.
Нет необходимости в проведении периодического обслуживания. Это связано с тем, что нет механических элементов, которые могут изнашиваться.
Высокая надежность конструкции.
Нет необходимости в прикладывании большой механической нагрузки.
Возможность применения в полевых условиях.
Устойчивость механизма при его применении благодаря значительной площади опоры.

Домкрат подкатной пневматический характеризуется тем, что довольно прост в применении. Его конструктивные особенности позволяют быстро поднять автомобиль или другое устройство.

Как собрать простой пневматический домкрат?

В отверстие подушки вкручивается болт, в котором предварительно необходимо проделать сквозное отверстие. В это отверстие будет вмонтирован колесный штуцер. Все соединения должны быть резьбовыми, и их необходимо уплотнить ФУМ-лентой. Конструкцию самодельного домкрата можно считать законченной. При его использовании достаточно подставить домкрат под порог автомобиля и наполнить подушку воздухом. Использовать можно обычный автомобильный насос. Преимущества такого домкрата в его простоте и надежности. При этом нет необходимости устанавливать устройство на плотную горизонтальную поверхность. Домкрат выполнит свою работу в любых условиях. Но и недостатков имеется в избытке:

Схема простого пневматического домкрата из трубы.

большие габариты: с таким устройством очень неудобно обращаться, если ваш автомобиль имеет низкую посадку;
при подъеме автомобиля приходится пользоваться насосом, а это довольно долго и затруднительно.

Выход заключается только в использовании компрессора или баллона со сжатым воздухом. Но чтобы конструкция работала безотказно, ее потребуется дооборудовать редукционным клапаном. При избыточной подаче давления внутрь резиновой камеры такой клапан автоматически откроется и предотвратит разрыв резины.

Самоделок на основе подушки от грузовика уже существует достаточно много. Но используются они по прямому назначению обычно только в гаражных условиях. Только здесь можно быстро обеспечить необходимую высоту подхвата и высоту подъема. А вот насчет грузоподъемности можно не беспокоиться: пневматический домкрат, собранный своими руками из подушки, можно применить практически для любых марок автомобилей.

Гидравлический подкатной домкрат своими руками

Подкатной домкрат своими руками сделать очень просто. Основу гидравлического домкрата, состоящую из подъемной площадки и подъемного рычага, можно сделать самостоятельно из швеллера. Самодельный подкатной домкрат используется как подъемная сила, а для того, чтобы конструкция передвигалась, следует приделать к ней ролики, подшипники или обыкновенные колесики.

Схема готового домкрата

Установка домкрата обязательно должна осуществляться на подвижном типе площадки, которую принято называть «качелями». Это необходимо для того, чтобы компенсировать движения домкрата, спровоцированные незначительной сменой угла. Площадка-качели должна выполнять раскачивающиеся движения, а для ее изготовления рекомендуется использовать тот же швеллер. Предварительно в подъемной основе швеллера следует просверлить отверстие сквозного типа, после чего поместить «качели» на винт таким образом, чтобы между площадкой и основой получился зазор диаметром в 1,5 см.

Обратите внимание!

Для того чтобы увеличить показатели прочности готовой гидравлической конструкции, по бокам рекомендуется соорудить раскосы, используя для этих целей прутья. Чем большей будет толщина прутьев, приваренных к основе, тем прочнее будет изделие.

Пневмодомкрат. Быстро и просто поднимаем авто
