Плазморез своими руками из инвертора

Плазмотрон своими руками

При изготовлении плазмореза из сварочного инвертора своими руками самой сложной частью работ является производство качественной режущей головки (плазмотрона).

Инструменты и материалы

Если делать плазменный резак своими руками, то легче использовать в качестве рабочего тела воздух. Для изготовления понадобятся:

• рукоятка, в которой должны поместиться кабель и трубка для подачи воздуха;
• пусковая кнопка горелки плазмореза;
• изолирующая втулка;
• электрод горелки плазмореза;
• устройство завихрения воздушного потока;
• набор сопел различного диаметра для резки металлов различного вида и толщины;
• защитный наконечник от брызг жидкого металла;
• ограничительная пружина для поддержания одинакового зазора между соплом горелки плазмореза и разрезаемым металлом;
• насадки для снятия фасок.

Расходные материалы плазмореза в виде сопел, электрода стоит купить в магазине сварочного оборудования. Они в процессе резки и сварки выгорают, поэтому имеет смысл приобретать по несколько штук на каждый диаметр сопла.

Чем тоньше металл для резки, тем меньше должно быть отверстие сопла горелки плазмореза. Чем толще металл, тем больше отверстие сопла. Наиболее часто используется сопло с диаметром 3 мм, оно перекрывает большой диапазон толщин и видов металлов.

Сборка

Сопла горелки плазмореза прикрепляются прижимной гайкой. Непосредственно за ним располагается электрод и изолирующая втулка, которая не позволяет возникнуть дуге в ненужном месте устройства.

Затем расположен завихритель потока, который направляет его в нужную точку. Вся конструкция помещается во фторопластовый и металлический корпус. К выходу трубки на ручке горелки плазмореза приваривается патрубок для подсоединения воздушного шланга.

Электроды и кабель

Для плазмотрона требуется специальный электрод из тугоплавкого материала. Обычно их изготавливают из тория, бериллия, гафния и циркония. Их применяют из-за образования при нагреве тугоплавких окислов на поверхности электрода, что увеличивает длительность его работы.

При использовании в домашних условиях предпочтительней применение электродов из гафния и циркония. При резке металла они не вырабатывают токсичных веществ в отличие от тория и бериллия.

Кабель от инвертора и шланг от компрессора к горелке плазмореза нужно прокладывать в одной гофрированной трубе или шланге, что обеспечит охлаждение кабеля в случае его нагрева и удобство в работе.

Сечение медного провода нужно выбрать не менее 5-6 мм2. Зажим на конце провода должен обеспечивать надежный контакт с металлической деталью, в противном случае дуга с дежурной не перекинется на основную дугу.

Компрессор на выходе должен иметь редуктор для получения нормированного давления на плазмотроне.

Типовая конструкция плазмореза

Стандартный плазменный резак включает в себя следующие компоненты:

1. Блок питания. Используется для подачи тока на стержень.
2. Плазмотрон. Важная часть аппарата, которая отличается сложным строением. В этом блоке под влиянием тока образуется мощная плазменная струя.
3. Осциллятор. Применяется для быстрого розжига дуги и ее поддержания.
4. Компрессор. Создает мощный поток воздуха, попадающий в горелку. Это способствует охлаждению плазмотрона, нагреванию плазмы, автоматическому удалению расплава с места резки.
5. Кабель-шланг. Через этот элемент осуществляется подача тока в горелку. Это способствует ионизации газа, возбуждению электрической дуги. Кроме того, через трубку под давлением поступает воздух.
6. Провод массы.

Из чего состоит плазморез

Плазморез состоит из нескольких узлов:

• плазмотрон (в его составе сопло (анод) и электрод (катод));
• блок электропитания;
• осциллятор;
• компрессор;
• комплект кабель-шлангов (отдельного рассмотрения может заслуживать шланг).

Плазмотрон

Есть два пути изготовления плазмотрона:

• собрать из набора покупных комплектующих;
• руководствуясь чертежами и инструкциями из интернета, собрать самостоятельно.

В обоих случаях, следует обратить особое внимание на соблюдение принципа плазменного резания металла. Плазматрон (узнать подробнее про его устройство можно тут)

Плазматрон (узнать подробнее про его устройство можно тут)

Блок электропитания

Источником электропитания плазмореза может быть:

• трансформатор. Он не чувствителен к перепадам напряжения и позволяет резать толстый металл, но у него низкий КПД; Подробнее о трансформаторах для питания плазменной резки…
• инвертор. Единственный недостаток — он не даёт возможность резать толстые заготовки. Достоинства: высокий КПД, дешевле, легче и экономичнее трансформатора. Подробнее об инверторах для питания плазменной резки…

Таким образом, можно самостоятельно намотать трансформатор необходимой мощности и его использовать.

Осциллятор

Плазмотрон в плазморезе образует и формирует горящий поток ионизированного воздуха. Поджиг этого потока осуществляется устройством, которое называется осциллятор.

Компрессор

Компрессор, как следует из названия, подает воздух. Но не просто воздух. Он должен обеспечивать вихревую подачу воздуха, которая заставит катодное пятно плазменной дуги располагаться точно по центру электрода. Если этого не будет, то возможны проблемы с дугой.

Компрессор лучше купить специализированный, иначе в стандартном придётся монтировать систему очистки воздуха.

Узнать подробнее про компрессоры для плазменной резки

Таким образом, можно построить самодельный плазморез. При тщательной настройке вы добьётесь хорошего качества реза при существенной экономии материальных средств.

Самодельный плазморез

Самодельный плазморез

Бесспорно многие из нас видели видео на ютубе, где Виталий Богачев собрал плазменный резак из обычного сварочного аппарата дуговой сварки Постараюсь объяснить простыми словами без всякого фанатизма. Виталий, удалил вторичную обмотку на сварочном трансформаторе и вместо нее намотал новую вторичную обмотку кабелем меньшего сечения, что бы поднять выходное напряжение до 200В. Следом установил диодный мост на радиаторы и дроссель намотанный на железе, походу от большего сварочного трансформатора. Подключил это дело к резаку. Для продувки использовал обычный воздух накачиваемый компрессором Вот первое видео в котором Виталий описал конструкцию прибора

Во втором видео Виталий показал как работает его самопальный плазменный резак. Видно, что резак режет метал до 8мм, но Виталий не показывает сам аппарат во время резки, даже элементарно зайти в это помещение и показать куда тянется рукав от резака, этого нет

Честно, ну очень меня поманила эта идея и захотелось собрать подобное устройство, но вот что насторожило. Почему заводские аппараты для плазменной резки стоят приличных денег, если в них нет ничего такого сложного, может в видео есть подвох и на самом деле видео для пиара

Думал и решил в общем посчитать, что же мне надо для сборки плазменного резака

Во первых нужен сварочный аппарат для дуговой сварки переменного тока 200А, а точнее таких аппаратов нужно пара. Первый трансформатор будет силовой, второй трансформатор будет в качестве дросселя. На сварочном трансформаторе три обмотки, две первичные обмотки 0-220-400В, а так же вторичная обмотка 40В. Вот что я планирую делать с этими трансформаторами, разрезать оба трансформатора, снять вторичную обмотку с первого и на ее место поставить первичку второго трансформатора, вот и должно у меня получится на вторичной обмотке 200В. Теперь о дросселе. Остается у меня железо со второго трансформатора, а так же две вторичные обмотки, которые можно одеть на второй сердечник и последовательно соединить. Должен получиться великолепный дроссель с пока неизвестной индуктивностью. Посмотрел на эти сварочные трансформаторы в Яндекс маркете и нашел самый дешевый вариант по 2 376 ₽ за один. Значит за два с учетом доставки выйдет примерно 6,500Р. Вот такие сварочные аппараты

Иду далее, нужны 4 диода напряжением от 600В, но лучше 1000В. Ток для диодов лучше выбрать побольше скажем 150А будет в самый раз. За этим делом обращусь ка я на AliExpress. Нашел подходящий диодный мостик на 150А 1600В на обратный пробой, такой хороший запас по обратному напряжению не будет лишний.

Цена на такой диодный мостик 770,33 руб., вот ссылка для покупки. Так же нужен радиатор для охлаждения диодного моста, лучше чем радиатор с процессора ПК идей нет, такой радиатор можно на барахолке купить за 100-200Р. И того 1000Р за выпрямитель

Для работы плазменного резака нужен компрессор, ну это дело решенное, самодельный компрессор давно собран. Компрессор это хорошо, а вот воздух должен быть чистым, без масла и влаги. Значит надо перед резаком ставить осушитель, который опять же лучше заказать с Китая. Приглянулся мне фильтр AF2000-02 G1/4 за 442,20 руб.

Осушитель выдерживает давление в 1.5 МПа, что вполне устраивает. Так же нужен клапан для управления, клапан буду использовать типа такого, цена на него 480Р. Вот ссылка

Еще несколько компонентов надо для полного комплекта. Несколько релюшек для управления силовым трансформатором и клапанном газа.

Такие реле можно заказать из Китая по 100 рублей Нужен блок питания 12В для питания клапана и реле

Такой блок питания стоит в Китае 232 р, купить можно по этой ссылке. Разъем под кнопку управления на держаке. Этой кнопкой включается трансформатор, открывается клапан и включается осциллятор. С Китая такой стоит 66 рублей, комплект мама-папа. Так же для розжига дуги плазмы без контакта нужен высоковольтный осцилятор

Готовый модуль из Китая для питания от переменного напряжения 220В модуль стоит 1500 рублей, ссылка вот Вроде все рассчитал 6500+1000+440+480+270+2400+800+100+230+66+1500+1000=15000 рублей. Последняя тысяча на всякие мелочи которые могут понадобится в процессе сборки Эксперимент мог бы быть реализован, но такую сумму не могу выделить. Думал что сделать, ведь хочется проверить собрать плазморез самостоятельно, но пока денег нет!. С ув. Эдуард

Для чего нужен плазморез

Плазменный резак в некоторых случаях является незаменимым инструментом для обработки металлических изделий, поскольку температура плазмы, выходящей из его горелки, достигает 25-30 тыс. градусов. Благодаря таким характеристикам сфера применения плазморезов довольно обширная:

• изготовление разного рода конструкций из металла;
• прокладка трубопроводов;
• быстрая резка любых металлов, в том числе и высоколегированных жаропрочных сталей, имеющих в составе титан, никель и молибден, температура плавления которых выше 3000°С;
• фигурный раскрой тонколистовых материалов (токопроводящих) благодаря высокой точности реза.

Кроме всего, плазморезы (в качестве альтернативы лазерным резакам) применяются в составе автоматических линий на крупных предприятиях для вырезания деталей различной конфигурации из листовых материалов.

Применяемые электроды

Электроды занимают значимое место в сборке инверторного плазмореза. В плазмотрон нужно подобрать специальный электрод из соответствующего материала. В этих целях применяют детали из следующих тугоплавких веществ:

• Бериллий.
• Цирконий.
• Торий.
• Гафний.

Эти электроды отличаются способностью создания тугоплавкой пленки оксида во время нагрева, что защищает инструменты от повреждений и повышает уровень предохранения. Если выбирать между этими материалами, то для сварки в бытовых условиях оптимально остановиться на гафниевых и циркониевых электродах, потому что два других элемента вырабатывают токсичные испарения.

Отличия аппаратов прямого и косвенного действия

Имеются различные типы аппаратов, отличающихся принципами работы. В оборудовании прямого действия предполагается работа электрической дуги. Она приобретает цилиндрическую форму и непосредственно соединяется с газовой струёй. Подобная конструкция оборудования позволяет обеспечить высокую температуру дуге (до 20 000°С) и высокоэффективную охлаждающую систему для других компонентов плазмореза.

В аппаратах косвенного действия работа предполагается с меньшим КПД. Это определяет их меньшее распространение в производстве. Конструктивная особенность оборудования состоит в том, что активные точки цепи размещаются на особых вольфрамовых электродах или трубе. Применяются они чаще для проведения нагрева и напыления, но для резки практически не используются. Чаще всего применяются в ремонте автомобилей.

Общей чертой является присутствие в конструкции воздушного фильтра (продлевает срок эксплуатации электрода, обеспечивает быстрый запуск оборудования) и охладителя (создает условия для длительной эксплуатации аппарата без перерыва). Отличным показателем является возможность непрерывной работы устройства на протяжении 1 часа с 20-минутным перерывом.

Принцип работы и комплектующие

Смастерить плазморез из инвертора своим руками получится в том случае, если хорошо понимать принцип работы аппарата и элементов, задействованных в процессе. Суть функционирования плазмореза заключается в следующем:

1. Источник тока вырабатывает необходимое напряжение, подаваемое по кабелям в резак-горелку (плазмотрон).
2. В плазмотроне находится два электрода (катод и анод), между которыми возбуждается дуга.
3. Поток воздуха, подаваемый под давлением и специальным закрученным каналам, направляет электрическую дугу наружу, одновременно усиливая ее температуру. В других моделях применяется жидкость, которая испаряясь, создает выпускное давление. Получаемое высокотемпературное ионизированное пламя (как оно выглядит внешне) и есть плазма.
4. Кабель массы, предварительно подключенный к изделию, содействует замыканию дуги на разрезаемой поверхности, что дает возможность работы плазмореза.
5. В случае выполнения сварки, в роли подаваемого газа может выступать аргон или иные инертные смеси, защищающие сварочную ванну от внешней среды.

Температура дуги, благодаря разгону потоком воздуха, может достигать 8000 градусов, что позволяет моментально и точечно нагревать необходимый участок металла, производя резку, и не перегревая остальное изделие.

Плазморезы отличаются по мощности и комплектации. Небольшие модели способны резать металл толщиной около 10 мм. Промышленные машины работают со сталями толщиной до 100 мм. Часто это большие станки на кронштейнах, на которые подаются листы стали тельферами. Плазморез, сделанный в домашних условиях, будет способен разделывать нержавейку и другие металлы до 12 мм. Им можно будет выполнять фигурные вырезы в листовом железе (круги, спирали, волнообразные формы), а так же сварку легированной стали с присадочной проволокой.

Самый простой самодельный плазморез должен иметь четыре составляющих узла:

• источник питания;
• плазмотрон;
• компрессор;
• массу.

Как сделать самодельный плазморез из сварочного трансформатора

Как сказано в статье про изготовление плазмореза своими руками, источником питания может быть трансформатор. Наиболее подходящим является сварочный. Плазморез из сварочного трансформатора представляет собой устройство, в котором генератором тока сварочной дуги служит трансформатор. Внешний вид такого гаджета приведён на рисунке.

Внешний вид сварочного трансформатора. Ист. https://remoskop.ru/shema-ustrojstvo-remont-svarochnogo-transformatora.html.

Сварочный трансформатор применяется для преобразования высокого напряжения источника питания (220 или 380 В) в низкое. В нашем случае он будет служить генератором тока для плазмореза. На рисунке приведена схема подключения.

Схема подключения плазмотрона к трансформатору. Ист. https://strport.ru/instrumenty/printsip-raboty-plazmoreza.

Электрический ток от трансформатора на плазмотрон поступает через электрический проводник кабель-шлангового пакета. Посредством его он передаётся на находящийся внутри корпуса плазмотрона электрод, который используется для возбуждения электрической дуги.Рекомендуем посмотреть: полезный видеоролик о самодельном кабель-шланговом пакете вы найдете в статье «Плазморез своими руками«. При нажатии кнопки «Розжиг», трансформатор начинает подавать на плазмотрон напряжение сварочной дуги (цепь не замкнута и сварочного тока ещё нет), а осциллятор — токи высокой частоты (далее – ТВЧ). Благодаря ТВЧ, внутри плазмотрона возникает дежурная электрическая дуга (образование рабочей дуги между электродом и обрабатываемой заготовкой сразу – затруднительно). В камеру начинает поступать сжатый воздух, он нагревается, увеличивается в объеме (до 100 раз) и ионизируется. Плазма вырывается из сопла, соприкасается с разрезаемым металлом: зажигается режущая дуга, а дежурная — гаснет. Трансформатор генерирует ток для сварочной дуги. Происходит раскрой металла.

Эта метод питания плазмотрона имеет несколько «плюсов»:

• сварочный трансформатор является самым простым источником сварочного тока (по сравнению со сварочными выпрямителем или инвертором), и, следовательно, самым надёжным;
• аппарат плазменной резки не чувствителен к перепадам напряжения;
• гаджет способен резать заготовки большой толщины.

Но, у самодельного плазмореза из сварочного трансформатора имеются и недостатки:

• большая масса. Он не удобен в эксплуатации;
• слишком высокое потребление электроэнергии (читай — низкий КПД).

Интересное: Плазменная сварка своими руками

Узнайте больше:

Другие способы питания плазмореза и прочие подробности на странице «Плазморез своими руками«.

Прочие самоделки для резки и сварки плазмой.

Где купить комплектующие и расходники для плазменного оборудования.

Средняя стоимость трансформаторного плазмореза, собранного своими руками

Стоимость самодельного плазмореза зависит от цены комплектующих. В идеале такой аппарат собирается из различного старого хлама и запчастей, имеющихся в мастерской.

В любом случае следует ориентироваться на цену магазинного плазмореза, которая зависит от толщины разрезаемого металла, наличия дополнительных аксессуаров, фирмы производителя и других факторов.

Средняя стоимость подобных устройств зависит от толщины разрезаемого металла:

• до 30 мм – 150–300 тыс. руб.;
• 25 мм – 81–220 тыс. руб.;
• 17 мм – 45–270 тыс. руб.;
• 12 мм – 32–230 тыс. руб.;
• 10 мм – 25–20 тыс. руб.;
• 6 мм – 15–20 тыс. руб.

Резак на основе трансформатора

Как и другие компоненты системы, источник питания собирают или дорабатывают своими руками. Подробная инструкция помогает легко справиться с этой задачей.

Схема устройства

В электрическую цепь аппарата входят такие узлы:

• сварочный трансформатор с выпрямителем;
• пусковое реле;
• осциллятор;
• резистор, понижающий напряжение вспомогательной дуги;
• кнопка запуска;
• контактор, деактивирующий изначальную дугу;
• компрессор с элементами управления.

На правильно составленной схеме должны отображаться все элементы вне зависимости от мест их расположения.

Какие детали будут необходимы

Помимо сварочного инвертора, для создания аппарата потребуются:

1. Держатель со сменным стержнем. При силе тока до 100 А и толщине обрабатываемой детали до 5 см элемент изготавливают из меди. Держатель более мощного агрегата снабжают каналами для жидкостного охлаждения. Для розжига дуги оставляют расстояние в 2 мм между соплом и электродом. Главный стержень делают подвижным.
2. Изолятор из фторопласта. По причине быстрого износа деталь является сменной.
3. Корпус с соплом.
4. Кабели: силовой и для розжига дежурной дуги.
5. Шланги. В аппаратах с жидкостным охлаждением неизолированный провод находится в трубке, подающей воду к горелке. Также потребуется отдельный шланг для вывода газа в сопло.

Рекомендуем к прочтению Особенности настройки сварочной маски Хамелеон

Сборка плазменного резака

Работу начинают с переделки сварочного трансформатора. Количество витков обмотки выбирают с учетом будущих характеристик оборудования и разрезаемых деталей.

При толщине листа до 1,2 см, силе тока 50 А и напряжении холостого хода 20 В устанавливают такие значения:

• сечение сердечника – 107 мм²;
• число витков первичной обмотки – 225, вторичной – 205.

После переделки трансформатора подсоединяют другие элементы:

1. Компрессор производительностью 140-190 л в минуту. Давление, создаваемое агрегатом, должно составлять более 4,5 бара.
2. Кабели и шланги для объединения компонентов. Сечение питающего провода зависит от мощности плазмореза. При силе тока 50 А оно составляет 6 мм². Сечение провода для дежурной дуги – 1,5 мм². Рекомендованный диаметр воздушного шланга – 1 см.
3. Осциллятор. При создании плазмореза из трансформатора в качестве этого блока можно использовать автомобильную систему электронного зажигания.

Воздушный шланг соединяют с отводом компрессора. Провод клавиши пуска подключают к управляющему блоку.

Особенности использования

При работе с резаком из трансформатора от сварочного полуавтомата тщательно соблюдают правила безопасности, что объясняется воздействием следующих вредных факторов:

1. Брызг расплава. Под влиянием плазмы металл нагревается до экстремальной температуры. Воздушный поток выдувает его из линии разреза. Попадание брызг на некоторые материалы приводит к их возгоранию. Контакт расплава с кожей человека приводит к глубоким ожогам. Поэтому плазменную струю направляют в противоположную от сварщика и легковоспламеняющихся материалов сторону.
2. Запыленности и загрязненности воздуха вредными газами. Металл при плазменной резке начинает гореть. Дым опасен для органов дыхания человека. Поэтому над рабочим столом устанавливают вытяжку. Мастер надевает респиратор.
3. Яркого света. Плазмотрон является мощным генератором ультрафиолетового излучения, вызывающего ожог сетчатки глаза. Поэтому резчик надевает защитную маску, оборудует рабочую зону передвижным щитом.
4. Температуры. Края полученных заготовок длительное время сохраняют тепло. Прикасаться к ним можно только в рукавицах после остывания деталей.

Принцип работы

Принцип работы такого оборудования чрезвычайно прост:

1. Используемый источник тока, а в нашем случае это инвертор, вырабатывает напряжение и по кабелям подаёт его в плазмотрон.
2. В плазмотроне находятся два электрода, между которыми и возбуждается высокотемпературная дуга.
3. По специально закрученным каналам под высоким давлением в рабочую область с зажженной дугой подается поток воздуха или газ.
4. К разрезаемому изделию предварительно подключается кабель массы, который замыкается на разрезаемую поверхность и обеспечивает возможность работы с металлом.

Источники постоянного тока

Технология плазменной резки неизменно потребует высокой мощности рабочего тока, показатели которого должны находиться на уровне полупрофессиональных и профессиональных инверторных сварочных аппаратов. Использовать в качестве источника тока трансформаторные сварочные аппараты не рекомендуется, так как подобные устройства отличаются громоздкими габаритами и неудобны в работе. А вот инвертор станет отличным выбором, так как такие устройства сочетают компактные габариты и обеспечивают качественный электроток.

Схемы и чертежи плазмореза своими руками отличаются простотой, при этом существенно сокращаются затраты на изготовление такого оборудования. Сделанный ручной компактный плазморез из сварочного инвертора сможет справиться с резкой металла, толщина листа которого будет достигать 30 мм. Если говорить о преимуществах таких домашних плазморезов, выполненных с использованием инвертора, то отметим следующее:

• Отсутствие искр металла.
• Гладкость кромок.
• Точность линий.
• Решены проблемы с перегревом.

Используемый источник тока должен соответствовать следующим требованиям:

• Питание от сети с напряжением 220 Вольт.
• Возможность работать с мощностью в 4 кВт.
• Показатель холостого хода должен составлять 220 Вольт.
• Диапазон регулировки силы тока находится в диапазоне 20−40 Ампер.

Конструкция плазмотрона

Плазмотрон является вторым по важности элементом резака для металла. Рассмотрим поподробнее конструкцию плазмотрона и принцип его работы. Состоит он из основного и вспомогательного электрода

Основной электрод выполняется из тугоплавких металлов, а вспомогательный, который имеет форму сопла, обычно делается из меди

Состоит он из основного и вспомогательного электрода. Основной электрод выполняется из тугоплавких металлов, а вспомогательный, который имеет форму сопла, обычно делается из меди.

В плазмотроне катодом является основной электрод из тугоплавкого металла, а медный электрод-сопло используется в качестве анода, что и позволяет обеспечить качественный электроток и высокотемпературную дугу для разрезания металла.

Выполненный плазмотрон отвечает за создание и поддержание дуги, которая располагается между обрабатываемой деталью и резаком. От формы и конструкции сопла будет зависеть толщина реза, а также температура, которая создается таким резаком. Используемое сопло может выполняться с полусферической или конической формой, обеспечивая рабочую температуру на уровне 30 000 градусов по Цельсию.

К плазмотрону подается рабочий газ из баллона, при этом используются специальные сверхпрочные газовые шланги, способные выдерживать повышенное давление. В каждом конкретном случае в зависимости от материала, с которым проводится работа, используемый газ, который необходим для разрезания металла, может отличаться.

Рабочий газ подается по специальным каналам, причём наличие у трубки подачи многочисленных витков позволяет обеспечить нужные завихрения воздуха, что, в свою очередь, гарантирует качественную разрезающую плазменную дугу, которая будет иметь правильную форму. Тем самым улучшается качество резки и сварки металла и минимизируется толщина шва.

Осциллятор

Особенностью плазморезов является тот факт, что для начала работы необходим предварительный поджиг дуги, лишь после этого в плазмотрон подается газ, создаётся необходимой температуры дуга и осуществляется разрезание металла. В качестве такого своеобразного стартера используется осциллятор, который и служит для предварительного поджига дуги. Схема выполнения осциллятора не представляет сложности.

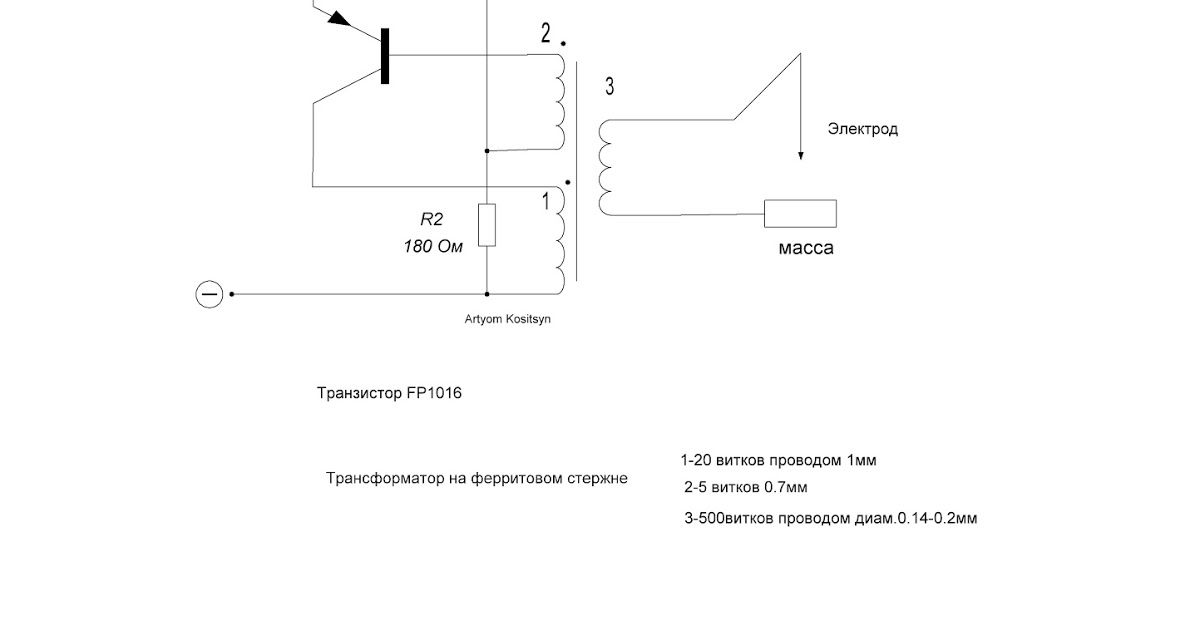

В Интернете вы сможете найти функциональные и электрические схемы осцилляторов, выполнить которые не составит труда. Необходимо лишь использовать качественные электросхемы и конденсаторы, которые будут по своим параметрам подходить к генерируемому инвертором электротоку. В зависимости от своего типа такая горелка может включаться в схему питания плазмотрона последовательно или параллельно.
