Как сделать пилораму из бензопилы Урал, Дружба или Штиль в домашних условиях, а также чертежи и пошаговые алгоритмы

Как работать на самодельной пилораме

Алгоритм самостоятельной распиловки на стационарной установке с подвижным инструментом:

• Уложить бревно или готовый брус на направляющие поперечины. При необходимости заготовку фиксируют зажимами винтового типа или стальными косынками, которые фиксируются на поперечинах.
• Отрегулировать положение пилы на подвижной раме. Затянуть точки крепления инструмента и проверить надежность устройства для фиксации.
• Дозаправить резервуары для топлива и масла, которое необходимо для смазки цепи.
• Запустить мотор и прогреть агрегат на холостых оборотах, а затем подвести полотно к торцевому срезу заготовки.
• Поднять обороты до рабочего диапазона (определяется на слух) и зафиксировать положение курка, управляющего дроссельной заслонкой. Для удержания элемента применяется струбцина или самодельное приспособление.
• Приступить к выполнению горизонтального запила, перемещая инструмент с равномерной скоростью. При работе необходимо быть осторожным, поскольку существует риск возникновения ударной нагрузки при контакте полотна с уплотненными участками древесины (зона прорастания сучьев).
• На следующем этапе пила отводится на расстояние, равное толщине будущей доски и операция повторяется заново. При работе требуется проверять уровень масла в бачке, при эксплуатации цепной пилы без подачи смазки начинается интенсивный износ рабочих кромок.

При эксплуатации дисковой установки бревно укладывается на нижнюю раму установки, а затем плавно подается в направлении вращающегося рабочего органа. Рекомендуется применение направляющего элемента, предотвращающего уход бревна вбок. Аналогичным образом распускается древесина на установках, оборудованных ленточной пилой.

При эксплуатации самодельной пилорамы требуется применять средства индивидуальной защиты (очки, наушники), предохраняющие глаза и органы слуха от травм. Рекомендуется использовать специальную одежду и рукавицы из плотного материала, способные защитить руки от повреждений острыми фрагментами древесины. Часть пользователей устанавливает на самодельные установки защитные щитки из органического стекла, которые отражают поток опилок от рабочего полотна.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

• достаточная мощность полученного аппарата – до 4л.с.;
• компактность, небольшие габариты мотоблока;
• небольшой вес, маневренность, мобильность;
• экономичный расход ГСМ;
• двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
• мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Преимущества конструкции из бензопилы

На основе бензопилы можно сделать много полезного инструмента, например, газонокосилку, что делает бензопилу уникальным прибором. Применение этого инструмента позволит сконструировать нужное устройство почти без применения дополнительных агрегатов и деталей.

Двигатель вместе с бензобаком уже есть, корпус тоже имеется, цепь останется в рабочем состоянии. Что-либо менять из перечисленных составляющих не придётся. Потребуется только сконструировать металлический каркас, который будет крепиться к корпусу бензопилы.

Основными плюсами такой категории инструмента считаются:

• минимальные денежные расходы;
• такой же эффект, как и от заводских экземпляров;
• вероятность сделать её из подручных материалов, найти которые всегда можно в домашнем хозяйстве.

Пилорама из бензопилы своими руками: видео

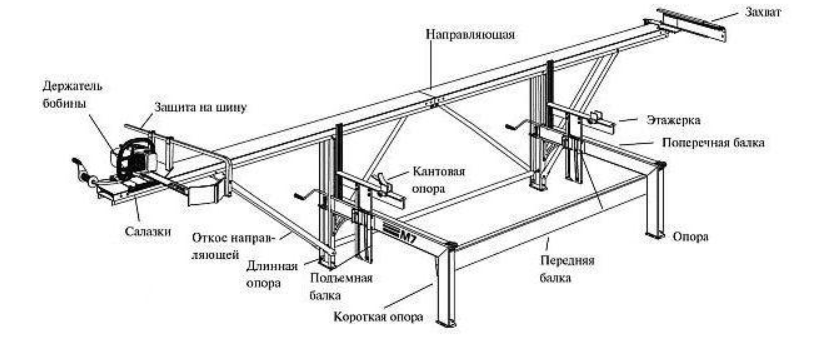

чертеж или схема

Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.

Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.

Ход работы по изготовлению пилорамы своими руками

• старый сарай;
• ангар;
• гараж;
• навес.

При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.

После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.

Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:

Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:

• металлический уголок;
• профильная металлическая труба;
• швеллер.

Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.

Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.

Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.

Как создают самоделки из бензопилы?

Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

• мощный мотор;
• компактность;
• относительно небольшой вес;
• автономность;
• возможность применения в любых условиях.

Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

Какие устройства можно собрать из бензопил своими руками?

Все самодельные приспособления на основе бензопил делятся на простые и сложные.

К простым устройствам относят следующие:

• насосы;
• болгарки;
• лодочные моторы;
• велосипеды и мопеды;
• ледобуры;
• мотоблоки;
• лебедки.

В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

• пилорамы из бензопилы;
• снегоходы и снегоуборочные приспособления;
• вертолеты;
• электростанции;
• аэросани;
• ножи цельнокованые.

В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

• «Урал»;
• «Штиль»;
• «Дружба».

Разновидности самодельных пилорам из бензопилы

Стандартная деревообрабатывающая пилорама представляет собой установку стационарного типа или передвижное устройство, которое допускается перемещать с места на место. Применение электрического привода целесообразно только при эксплуатации оборудования вблизи помещений, оборудованных электрической проводкой. Электрические моторы используются для промышленных установок, подключаемых к 3-фазной сети. Пониженная мощность малогабаритного оборудования с двигателями, рассчитанными на напряжение 220 В, не позволяет распиливать большие бревна.

Самодельная пилорама из бензопилы стационарного типа бывает с принудительным перемещением заготовки и станки с подвижным рабочим инструментом. При перемещении заготовки достигается повышенное качество резки, обусловленное жесткой фиксацией инструмента. Но из-за сложности направляющего механизма схема в домашних самодельных пилорамах используется редко.

Мобильный агрегат отличается уменьшенными размерами рамы и применением съемных элементов. Допускается использовать заготовку как направляющий элемент для установки бензиновой пилы. Оборудование применяется при проведении работ в зоне заготовки леса, а также при распиловке древесины в парках или на приусадебных участках. Переносная дисковая пилорама позволяет распускать доски на элементы с уменьшенной шириной или толщиной, нарезать материал на отрезки требуемой длины.

Рабочая зона пилорамы оснащается дополнительными светильниками, рядом с установкой предусматривается зона для складирования полученного материала. Не допускается протягивания кабелей или поперечин в зоне движения оператора пилорамы. При использовании электрического мотора для привода агрегатов требуется установить защитные автоматы, разрывающие питание при коротком замыкании.

Подготовка к изготовлению

Перед непосредственной сборкой самодельной пилорамы из бензопилы изготовитель обязан изучить схему изготовления. Чертежи должны подсказать, в какой последовательности собирать детали, каких размеров они должны быть, и каким образом их монтировать в общую конструкцию пилорамы.

Далее нужно приступать к подготовке материалов.

Изготовителю потребуется:

• 2 8-метровых швеллера высотой 15 см. Они могут быть и толще, так как во время эксплуатации самоделки именно швеллера будут принимать на себя всю нагрузку от древесины;
• 2 стальные рельсы – они требуются для изготовления верхней части оборудования. Кроме того, рельсы будут играть роль двух подвижных направляющих. Именно поэтому детали должны быть идеально гладкими и ровными;
• штиль и уголки с размерами 4×4 и 5×10 см;
• стяжки – с их ролью справятся 2 25-сантиметровых куска водопроводной трубы;
• стальная 60-сантиметровая плита толщиной не менее 4 см;
• подвижные шланги, соединенные в 1 элемент – они нужны для защиты электрической проводки от влаги и обрыва;
• несколько стальных труб диаметром не менее 3,5–4 см.

При выборе металлических составляющих нужно обращать внимание на их поверхность. На ней не должно быть очагов ржавчины

В противном случае детали пилорамы начнут интенсивно гнить и могут сломаться в самый неподходящий момент.

Подготовка к работе

Приступая к роспуску кругляка, следует соорудить две прочных подставки, куда бревно можно будет положить или закатить с помощью рычагов. Для того, чтобы ствол не ёрзал и не проворачивался, по бокам его подбивают деревянными клинышками.

Самое сложное — ровно отпилить верхний горбыль, ведь по полученному резу, как по шаблону, пойдёт дальнейшая работа. Чтобы избежать перекоса, к торцам бревна прибиваются или прикручиваются два деревянных бруска, выставленные по уровню. На них кладётся ровная доска на саморезы, и также подбивается клинышками. После проверки геометрии можно приступать к распиловке.

Необходимые материалы

Конструктивно все пилорамы делятся на два типа:

1. С подачей бревна на неподвижный пильный узел.
2. С передвижением пильного узла относительно неподвижно закрепленного бревна.

К станкам последнего типа относятся распространенные ленточные пилорамы («ленточки»). Пилорамы на основе бензопилы делают по такому же принципу.

Бревно фиксируется зажимами на станине, а пильный узел перемещается вдоль него по направляющим.

Основной материал для такого устройства – металлопрокат. Это может быть квадратный или прямоугольный профиль, круглые трубы, пруток, уголки, швеллера и небольшие рельсы в качестве направляющих, по типу лифтовых.

Из этого материала собирают:

• раму, на которой крепят бензопилу,
• станину для расположения бревна,
• направляющие для вертикального и горизонтального перемещения пильного узла относительно бревна.

Приводить какую-либо стоимость такого металлопроката не имеет смысла. Владелец, решивший собрать такую раму своими силами, может выбрать как дорогой толстостенный горячекатаный прокат, так и более легкий — холодной гибки. Единственное требование – прокат должен выдерживать нагрузки и не прогнуться во время работы.

Имеет значение и длина бревен, которые предполагается пилить. Для длинного кругляка потребуется станина соответствующей длины. А многометровый прокат стоит значительно дороже, и редко встречается в металлоломе.

На видео, пример компактного самодельного агрегата для распиловки короткомера.

Дерево для станины не используют по причине того, что оно подвержено короблению. Расположение бревна на нем будет постоянно меняться, добиться стабильной точности распила не удастся.

Кроме металлического проката для станины и направляющих, потребуются винты для фиксации пильного узла и бревна. Сборку самой станины также иногда выполняют на резьбовых соединениях, особенно если пилораме будет нужна мобильность. Тогда станину можно разобрать и перевезти в любое место.

Для стационарного использования чаще используют сварные соединения.

Этапы самостоятельного изготовления

Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.

Самодельное устройство из бензопилы

Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.

Для работы понадобятся такие материалы:

• сварочный аппарат с электродами;
• шурупы;
• гвозди;
• столбики;
• электропила;
• роликовые подшипники.

Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:

1. Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
2. Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
3. При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
4. Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
5. Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
6. Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.

Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:

• Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
• Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
• Изготовить салазки можно из 50 мм доски;
• Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты компании «Логосоль». В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.

Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.

По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.

Приспособление из болгарки

Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:

1. Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
2. На корпус надевается хомут из металла и закрепляется винтами по краям.
3. Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
4. Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
5. Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.

Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:

• Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
• Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.

Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.

Originally posted 2018-07-04 07:46:16.

Конструктивные особенности пилорамы из бензопилы

Переносная самодельная пилорама на основе бензопилы

Если станки заводской сборки представляют собой в основном стационарные варианты, то самодельные выгоднее и проще делать переносными. Это обусловливает особенности конструкции. Если в заводском агрегате режущая часть смонтирована на раме, то в самодельном полотно пилы устанавливается в специальную рамку, сваренную из металлического профиля. Он выступает как ограничитель хода, а также определяет ровность реза.

Правда, иногда можно встретить в хозяйстве и стационарную модель, которую предприимчивые хозяева собирают в специально отведённом месте на участке. Здесь уже используется более массивный металлопрокат — швеллер, и уголок, из которых изготавливается ложе для ствола дерева. Массивная каретка с укреплённой на ней бензопилой перемещается вдоль бревна по рельсовым направляющим с помощью роликов. Такие изделия хотя и дают боле точный рез, намного сложнее и дороже в производстве, поэтому оправдывают себя только там, где нужно работать с большим объёмом или длительно время.

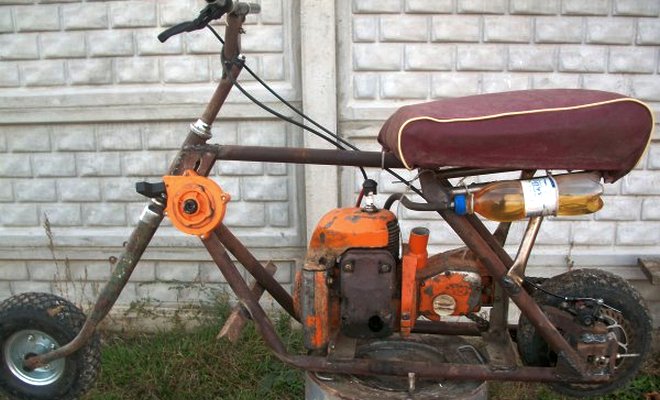

Мопед

Порядок преобразования велосипеда в самодвижущийся агрегат такой:

1. Снимают крышку и демонтируют с корпуса мотора шину.
2. Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
3. Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
4. Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
5. Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
6. На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.

Какие бывают пилорамы из бензопилы?

Портативная пилорама, переделанная из бензопилы, внешне выглядит, как тачка на колесиках , которую необходимо двигать руками. Передвигается приспособление по рельсам. Различают два вида конструкции, которые различаются использованием различных видов пил.

Вариант на основе цепи применяется для распиливания стволов деревьев на бруски. Недостатком применения такого варианта является множество опилок после работы, что свидетельствует о неэкономном использовании сырья.
Ленточные пилы приспособлены для распиливания бревен большого диаметра

Во время эксплуатации такого аппарата следует соблюдать максимальные меры предосторожности, так как радиус вылета опилок довольно большой. Для предотвращения травмирования желательно использовать стружкоотсос с гибким воздуховодом.

Подобные пилы используются в промышленности, а для бытового использования достаточно небольшой пилорамы. Малые габариты являются дополнительным плюсом, так как самоделка будет портативной и не займет много пространства в помещении, а в случае необходимости ее легко можно перетащить в другое место.

Что нам понадобиться?

1. Сварочный аппарат, электроды;
2. Пиломатериалы, столбики, шурупы, гвозди;
3. Бензопила, электропила или просто электродвигатель;
4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
6. Ролики и направляющие;
7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
8. Подшипники для роликов.

Какой материал выбрать для изготовления корпуса? Общепринятым считается безусловно металл. Он хорошо выдерживает тяжесть бревен, устойчив при изменении влажности.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

1. Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
2. После этого прикрутите звездочку мостового редуктора;
3. Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
4. Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
5. Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см.;
6. В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
7. Для комплектации возьмите центробежное сцепление от того же мопеда;
8. Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.

В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

Это интересно: Принцип работы ленточной пилы и как сделать своими руками: рассказываем суть

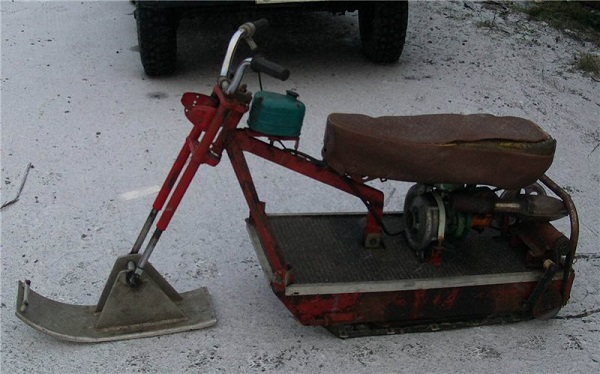

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.
