Переделка шуруповерта на литиевые аккумуляторы 18650 14 В
При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.
Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.
При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.
Комплектация:
- Литий-ионные банки в количестве 4 шт.

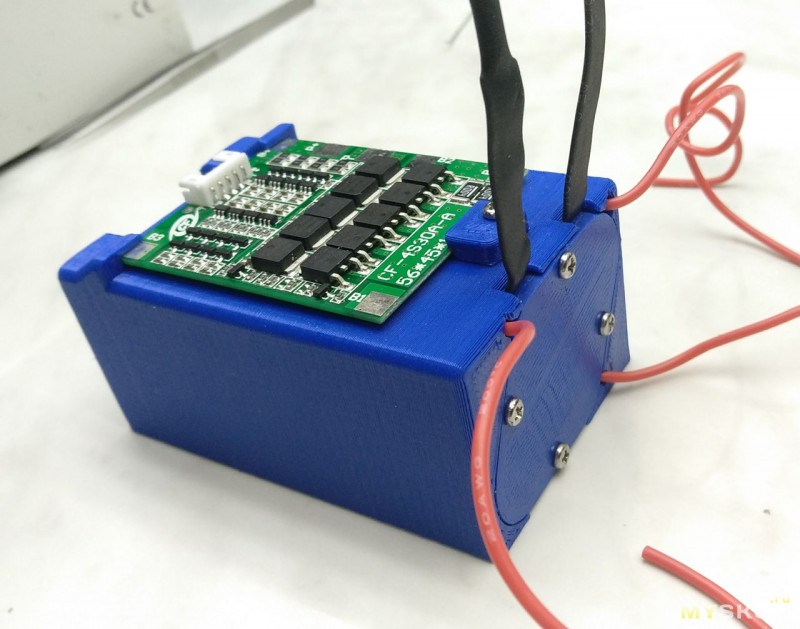

- Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
- Термоклей, флюс для паяния ТАГС, припой.
- Термостойкий скотч;
- Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.
Порядок работы по переделке шуруповерта под 18650:
- Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
- Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
- Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.

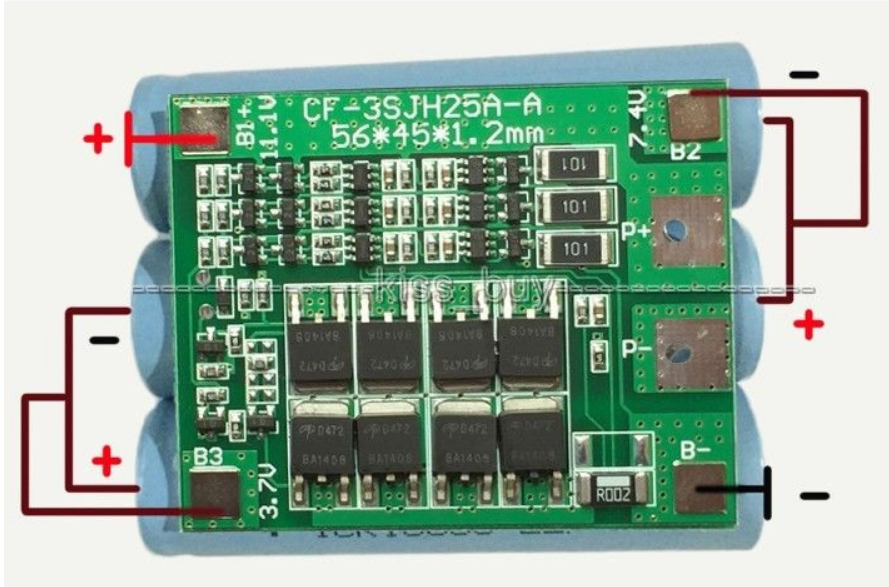

- Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
- Соединить сборку с выводами плюса и минуса.
- Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.
Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.
Меры безопасности при работе с АКБ
При сборке батареи следует помнить, что токи при работе шуруповерта могут достигать 11-12 ампер, поэтому площадь пятна контакта соединительных шинок между элементами должна быть максимальной. Поэтому вариант соединения точечной сваркой, часто предлагаемый в интернете, не самый лучший. Лучше припаять шинки по всей площади контакта аккумулятора. При этом надо понимать, что элементы очень чувствительны к перегреву, поэтому паять надо быстро и уверенно, применяя кислотные флюсы – корпуса аккумуляторов делают не из меди или латуни. Желательно применять теплоотводы, в роли которых могут выступать пассатижи и т.п.
Параметры [ править | править код ]
- Теоретическая энергоёмкость: 237 Вт·ч/кг
- Удельная энергоёмкость: 45–65 Вт·ч/кг
- Удельная энергоплотность: 50–150 Вт·ч/дм³
- Удельная мощность: 150…500 Вт/кг
- ЭДС = 1,37 В
- Рабочее напряжение = 1,35…1,0 В
- Нормальный ток зарядки = 0,1…1 C, где С — ёмкость
- Срок службы: около 100—900 циклов заряда/разряда.
- Саморазряд: 10% в месяц
- Рабочая температура: −50…+40 °C
В настоящее время использование никель-кадмиевых аккумуляторов сильно ограничено по экологическим соображениям, поэтому они применяются только там, где использование других систем невозможно, а именно — в устройствах, характеризующихся большими разрядными и зарядными токами. Типичный аккумулятор для летающей модели можно зарядить за полчаса, а разрядить за пять минут. Благодаря очень низкому внутреннему сопротивлению аккумулятор не нагревается даже при зарядке большим током. Только когда аккумулятор полностью зарядится, начинается заметный разогрев, что и используется большинством зарядных устройств как сигнал окончания зарядки. Конструктивно все никель-кадмиевые аккумуляторы оснащены прочным герметичным корпусом, который выдерживает внутреннее давление газов в тяжёлых условиях эксплуатации.
Цикл разряда начинается с 1,35 В и заканчивается на 1,0 В (соответственно 100% ёмкости и 1% оставшейся ёмкости)
Электроды никель-кадмиевых аккумуляторов изготавливаются как штамповкой из листа, так и прессованием из порошка. Прессованные электроды более технологичны, дешевле в производстве и обладают более высокими показателями рабочей ёмкости, в связи с чем все аккумуляторы бытового назначения имеют прессованные электроды. Однако прессованные системы подвержены так называемому «эффекту памяти». Эффект памяти проявляется, когда аккумулятор подвергают зарядке раньше, чем он реально разрядится.
В электрохимической системе аккумулятора появляется «лишний» двойной электрический слой и его напряжение снижается на 0,1 В. Типичный контроллер устройства, использующего аккумулятор, интерпретирует это снижение напряжения как полный разряд батареи и сообщает, что батарея «плохая». Реального снижения энергоёмкости при этом не происходит, и хороший контроллер может обеспечить полное использование ёмкости аккумулятора. Тем не менее, в типичном случае контроллер побуждает пользователя выполнять всё новые и новые циклы зарядки. А это и приводит к тому, что пользователь своими руками, из лучших побуждений, «убивает» батарею. То есть можно сказать, что батарея выходит из строя не столько от «эффекта памяти» прессованных электродов, сколько от «эффекта беспамятства» недорогих контроллеров.
Бытовой никель-кадмиевый аккумулятор, разряжаемый и заряжаемый слабыми токами (например, в пульте дистанционного управления телевизора), быстро теряет ёмкость, и пользователь считает его вышедшим из строя. Так же и аккумулятор, длительное время стоявший на подзарядке (например, в системе бесперебойного питания) потеряет ёмкость, хотя его напряжение будет правильным. То есть использовать никель-кадмиевый аккумулятор в буферном режиме нельзя. Тем не менее, один цикл глубокой разрядки и последующая зарядка полностью восстановят ёмкость аккумулятора.
При хранении NiCd-аккумуляторы также теряют ёмкость, хотя и сохраняют выходное напряжение. Чтобы избежать неверной разбраковки при снятии аккумуляторов с хранения, рекомендуется хранить их в разряженном виде — тогда после первой же зарядки аккумуляторы будут полностью готовы к использованию. Для полной разрядки батареи и выравнивания напряжений на каждом разряжаемом элементе можно подключить цепочку из двух кремниевых диодов и резистора на каждый элемент, тем самым ограничив напряжение на уровне 1-1.1 В на элемент. При этом падение напряжения на каждом кремниевом диоде составляет 0,5–0,7 В, поэтому выбирать диоды для цепочки необходимо вручную, используя, например, мультиметр. После длительного хранения батареи необходимо провести два-три цикла заряд/разряд током, численно равным номинальной ёмкости (1C), чтобы она вошла в рабочий режим и работала с полной отдачей.
Переделка шуруповерта с аккумуляторного на сетевое питание
- Недостатки аккумулятора
- Выход есть – переделка шуруповерта в сетевой
- Внешний блок питания
- Блок питания в корпусе от аккумулятора
- Переделкашуруповерта своими руками
- Использование блока питания от персонального компьютера
- Использование зарядного устройства для автомобильного аккумулятора
- Изготовление самодельного блока питания
- Сетевой блок питания для шуруповерта в корпусе от аккумулятора
- Встраиваем готовый блок питания
- Самодельная схема питания
Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. В любой момент, не путаясь в проводах, можно подлезть в труднодоступные ниши. Пока не разрядится аккумулятор.
Виды АКБ для шуруповертов и их особенности
В современных аккумуляторных шуруповертах и дрелях используются три типа батарей:
- Никель-кадмиевые (NiCd, Ni-Cd).
- Никель-металлогидридные (Ni-MH или NiMH).
- Литий-ионные (Li-ion).
Рассмотрим особенности каждого из типов аккумуляторов подробно.
Никель-кадмиевые
Этот тип источников энергии, пожалуй, самый старый. Появились кадмиевые аккумуляторы в 70-х годах, и это был настоящий прорыв. По сравнению с кислотно-свинцовыми и щелочными батареями никелевые оказались намного компактнее при той же электрической емкости и имели умеренную цену.
Как и свинцово-кислотные, Ni-Cd элементы могут отдавать довольно большой ток в нагрузку и выдерживать до 1 000 циклов заряд/разряд. Причем такое количество циклов – всего лишь гарантия производителя. Фактически батарея продолжает служить и по достижении этой цифры.
Время зарядки Ni-Cd батареи в среднем составляет 6-8 часов, что, к сожалению, многовато, но все же меньше, чем у его кислотных и щелочных собратьев. Отличаются никелевые АКБ и своей «морозоустойчивостью» — они отлично работают при температурах до -20 градусов Цельсия. Дополнительно кадмиевая технология допускает глубокую разрядку, а срок службы батареи зависит в основном от количества циклов заряд/разряд. Храниться же такая батарейка может долго – до 7-8 лет.
Но есть у этого типа аккумуляторов и недостатки, причем существенные. Один из них – большой саморазряд, который может достигать 10% в месяц. Таким образом, если шуруповерт пролежал без дела, скажем, полгода, то перед использованием его придется зарядить.
Еще один недостаток – так называемый «эффект памяти». Если батарею постоянно подзаряжать, не разряжая в ноль, то она «запомнит», до какого уровня ее разряжали и по достижении этого порога просто откажется работать, «сказав», что разряжена. Именно поэтому аккумуляторы данного типа нужно периодически «гонять» — полностью разряжать и тут же заряжать до 100%.
Никель-металлогидридные
Этот тип аккумуляторов появился чуть позже – в начале 90-х годов прошлого века. Ni-MH элементы обладают сходными с кадмиевыми характеристиками, но эффект памяти проявляется у них намного слабее (но все же проявляется) и, главное, в таких аккумуляторах отсутствует кадмий.
Ni-MH батарея аккумуляторов для шуруповерта
Никель-металлогидридная батарея способна отдавать приличный ток, хорошо работает на морозе, а ее саморазряд составляет те же 7-10% в месяц. Что касается стоимости, аккумуляторы этого типа несколько дороже кадмиевых, количество же циклов заряд/разряд, от которого зависит срок службы, составляет всего 300-500 раз, что является существенным минусом. Срок хранения таких элементов – 6-7 лет. Соотношение габариты/емкость, как и время заряда — до 8 часов, сходны с кадмиевыми. Металлогидридные элементы, как и кадмиевые, хорошо переносят глубокий разряд.
Литий-ионные
Li-Ion технология на сегодняшний день является передовой. Литиевые элементы намного компактнее и легче предыдущих при той же электрической емкости и, что очень удобно, могут заряжаться повышенным током. При этом время полной зарядки литий-ионных АКБ может быть сокращено до 1-2 часов.
Li-Ion батарея аккумуляторов для шуруповерта
Большим преимуществом батареек этого типа является и практически полное отсутствие эффекта памяти – инструмент можно подзаряжать когда угодно и до любого уровня. Саморазряд Li-Ion батарейки относительно невелик и составляет примерно 2-3% емкости в месяц.
Что касается недостатков, то до относительно недавнего времени это были высокие степени пожаро- и взрывоопасности. При неправильной эксплуатации батарея могла загореться, а то и взорваться. Причем горящий элемент практически невозможно потушить водой – это только усиливает горение.
Еще один серьезный недостаток элементов этого типа – они не терпят глубокого разряда и перезаряда. В первом случае АКБ тут же выходит из строя, во втором — может загореться. Но эту проблему тоже легко решили все тем же контроллером, который отключает элемент питания от нагрузки при критическом разряде и от зарядного устройства, если АКБ зарядилась.
Обычный ресурс Li-Ion батареек составляет 600 циклов заряд/разряд, но он также сильно зависит и от «возраста». Храниться литий-ионная АКБ может не более 2-3 лет независимо от того, работает она или просто лежит в столе.
Выбирая инструмент с такими элементами питания, следует учитывать, что они будут плохо вести себя на морозе (сильное снижение емкости, которая, впрочем, восстановится в тепле). В дополнение они не смогут отдать большой ток при любой температуре, а значит, не обеспечат большой крутящий момент, необходимый для работы с плотными материалами. И стоимость Li-Ion элементов намного выше, чем у никелевых собратьев.
С какими сложностями можно столкнуться при модернизации?
Прежде чем приступать к работе, надо определить целесообразность доработки. Некачественный или уже давно эксплуатируемый инструмент разумнее не переделывать — нерентабельно.
Цена необходимых материалов и затраченных усилий составит 2/3 стоимости самого оборудования.Рациональнее купить новый шуруповерт или дрель. Стоит обдумать и другие моменты:
- Литиевые аккумуляторные батареи стандарта 18650 (только они подойдут в качестве замены) имеют длину 6.5 см и диаметр 1.8 см. Посадочное гнездо для Ni-CD не подойдет для Li-ion. Размещать батареи придется в корпусе АКБ. При этом потребуется самостоятельно выполнить монтаж проводов и защитной микросхемы.
- На выходе Li-ion напряжение равно 3.6 В. Этот параметр у Ni-CD равен 1.2 В. Новые АКБ могут быть просто несовместимы с оборудованием.
- Литий-ионные АКБ не выдержат перезарядное напряжение больше 4.2 В и разрядное до 2.7 В. Работа в таком режиме очень быстро выведет из строя аккумуляторные элементы, поэтому установка защитной платы обязательна.
- Родное зарядное устройство (прилагаемое к оборудованию для работы от Ni-CD) в 8 из 10 случаев использовать для Li-ion нельзя. Потребуется купить новое. Если в планах покупки нет, тогда надо еще переделать и зарядное устройство шуруповерта для работы от литиевых аккумуляторов, что тоже может иметь свои трудности.
Переделкой инструмента всех неудобств не исключить.
Новый литиевый АКБ выказывает плохие эксплуатационные характеристики при использовании в условиях низких температур. Надо взвесить все за и против, приступая к работе.
Плюсы и минусы модернизации шуруповерта
Один минус уже указан — быстрое снижение емкости элементов при температуре окружающей среды ниже +7-+100С. Есть и еще один — цена аккумуляторов, но в отличие от Ni-CD элементов литий-ионные батарейки значительно долговечнее. Никель-кадмиевые АКБ химически непредсказуемые. При выходе из строя одного аккумулятора, оставшиеся не дадут нужного напряжения для работы оборудования.
Замену проводят и по другим причинам:
- Емкость литий-ионных батареек в 2 раза больше, чем у никель-кадмиевых тех же параметров;
- Нет «эффекта памяти» заряда. Зарядку можно проводить при любом разряде элемента, в любое время.
- Стандарт 18650 облегчит вес конструкции. Будет проще и легче работать.
Не надо забывать о необходимости устанавливать защитную плату (перегреваясь, Li-ion элемент взрывается, может спровоцировать возгорание) в ходе работ.
Что необходимо знать перед переделкой
Перед тем как переделать шуруповерт с никель-кадмиевых на литий-ионные аккумуляторы, нужно знать ответы на некоторые вопросы.
Например, точно знать напряжение, которое выдавал старый АКБ. Обычно эти сведения можно прочитать по наклейке на батарее. Если там нет таких данных или они стерлись, придется разбирать аккумуляторный блок и по количеству установленных в шуруповерте элементов определять величину напряжения.
Также нужно знать, что, кроме положительных качеств, таких как высокая удельная емкость, низкий саморазряд, отсутствие эффекта памяти, есть ряд особенностей. Они боятся перезарядки, глубокой разрядки, перепада температур — их нельзя нагревать выше 45 градусов. Опасны и низкие температуры, на морозе емкость приборов падает.
