Седловой упор
Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.
Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.
К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.
Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.
Полезные хитрости и советы
Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.
Шаблон-заготовка
При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.
Установочные бруски
Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.
Защита от вырывания материала
Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.
Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.
Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.
Шаг 1: Изготовка упора.
Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).
Шаг 2.7: Изготовка направляющего канала для упора.
Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.
Полезные хитрости и советы
Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.
Шаблон-заготовка
При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.
Установочные бруски
Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.
Защита от вырывания материала
Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.
Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

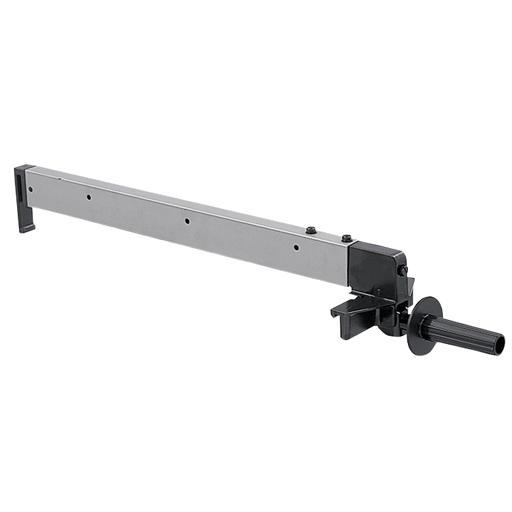

Параллельный упор – важное приспособление при работе с циркулярной пилой. Это устройство служит для выполнения резов параллельно плоскости режущего диска пилы и кромке обрабатываемого материала
Обычно в комплекте с циркулярной пилой производителем поставляется один из вариантов этого приспособления. Однако вариант производителя не всегда удобен в применении и в большинстве случаев не удовлетворяет запросам потребителя. Поэтому на практике приходится делать своими руками один из вариантов этого приспособления по несложным чертежам.
Существует несколько вариантов конструктивного решения этой простой, на первый взгляд, задачи. Все варианты имеют свои достоинства и недостатки. Выбирать подходящую конструкцию следует исходя из тех потребностей, которые возникают при обработке различных материалов на циркулярной пиле. Следовательно, к выбору нужного решения надо отнестись серьезно, ответственно и творчески.
В этой статье рассматриваются два простейших конструкторских решения создания углового параллельного упора для циркулярной пилы собственными руками по имеющимся чертежам.
Критерии выбора
Существующий выбор дисковых пил позволяет реализовать различные подходы для получения требуемого качества среза. Необходимо учитывать, что специализированные пилы для работы исключительно с оргстеклом встречаются крайне редко.
Некоторые разновидности циркулярных пил с направляющей шиной
Почти все устройства являются многофункциональными и подходят для резки других материалов после установки диска подходящей конфигурации.
Циркулярная пила 2000 Вт
Многофункциональным и производительным приобретением для дома и мелкосерийного производства являются дисковые пилы мощностью 2 кВт. Они пригодны для резки широкого ряда материалов, в том числе оргстекла. Пилы такой мощности применяется в виде стационарного станка, поскольку увеличенные габариты снижают возможности удаленной работы.
Циркулярная пила 2000 Вт применяется только при питании от сетевого кабеля. Переносные экземпляры на аккумуляторах имеют меньшее потребление электроэнергии и более скромную производительность. Мощности пилы с избытком хватает для разреза толстых труб или листов оргстекла толщиной более 20 мм.
Пилы дисковые
При сравнении моделей дисковых пил следует обращать внимание на такие параметры:
- мощность, которая естественным способом регулирует производительность, обеспечивает более продолжительную работу и позволяет использовать диски большего диаметра;
- безопасность – современные версии циркулярных пил требуют одновременного прижатия двух рабочих рычагов (кнопок). При отпускании одного из них срабатывает автоматическое отключение устройства, снижая риск травмирования рабочего;
- электронные управляющие и контролирующие механизмы. Модели со встроенным компьютером будут полезны в промышленном использовании, тогда как в быту окажутся не намного эффективнее, чем простые циркулярные устройства;
- возможность изменения углов резки. Способность делать распилы под разными углами значительно повышает ассортимент доступных изделий (аквариумы, подставки на кухню, прозрачные полочки, технические изделия и др.).
Пила с разведенными зубьями
От формы и размеров зубьев зависит качество полученного материала и производительность работы. Классические полотна имеют прямые зубцы, направленные параллельно диску пилы. Такая компоновка позволяет избежать их повреждения и ускоренной изнашиваемости.
Гораздо реже в дисковых пилах применяются полотна с разведенными зубьями. Их основное назначение – повышение производительности работы.
Качество полученного среза оказывается невысоким, поэтому диски с разведенными зубьями обычно используют при производстве органических стекол для межкомнатных проемов, дачи, теплицы и пр. Не очень аккуратные края стекла прикрываются по месту установки штапиками.
Отделочные работы
Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу.
Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола
Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок
В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.
Рекомендуем: Как сделать своими руками садовую тачку (тележку) для перевозки грузов по чертежам
Как видите, самодельный, и в то же время регулируемый циркулярный стол создать проще простого. Вам нужно лишь подойти к данному вопросу со всей ответственностью и энтузиазмом. Главный совет — всегда перепроверяйте замеры во избежание ненужных растрат на покупку новых материалов и т.д. Следуйте всем вышеперечисленным советам, и, вы наверняка выполните задуманное и создадите себе идеальное рабочее место для работы с пиломатериалами.
Под этой статьей мы для вас оставили одно из наиболее удачных видео с подробным пошаговым описанием всего процесса. Приятного просмотра.
Приспособления для циркулярной пилы и их назначение
Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:
- Параллельный упор.
- Направляющая шина для распиловки листовых заготовок.
- Приспособление для перпендикулярного распила и торцевания.
- Установочные бруски для точного размещения направляющей.
- Регулируемая направляющая для распила заготовки под фиксированным углом.
С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.
Упор для циркулярной пилы
Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.
Перед работой необходимо:
- Зафиксировать упор на нужной ширине распила.
- Закрепить заготовку.
- Прижать кромку упора к доске и вести пилу вдоль заготовки.
Направляющие шины для дисковых пил
Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.
Подошва для циркулярной пилы
Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.
Параллельный упор для циркулярной пилы, выполненный своими руками
Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.
Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.
Направляющая шина для циркулярной пилы, изготовленная своими руками
Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.
Линейка для циркулярной пилы, сделанная своими руками
Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.
Каретка для циркулярной пилы, выполненная своими руками
Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.
С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.
https://youtube.com/watch?v=Ud5lpoe2ehM
Последние проверки
Выполненные предыдущие операции повысят качество работы на циркулярном станке, но стоит также позаботиться и о безопасности. Взгляните на расклинивающий нож, который должен стоять посередине диска и под прямым углом к плоскости стола. Проверяется это ровной планкой и тем же чертежным угольником.
Принцип регулировки расклинивающего ножа сходен для большинства пильных станков: ослабляются гайки или винты, изменяется наклон стойки и выход уголка, затем крепеж затягивается.
Остается проверить боковые крылья-расширения и при необходимости выровнять детали на уровне стола. Старайтесь проводить такое обслуживание хотя бы раз в году и ваша «циркулярка» всегда будет исправна. А для дешевых станков подобная проверка рекомендуется сразу после покупки оборудования.
Делаем шину своими руками
Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.
Вариант 1
Направляющая шина из ламината — самого простого и доступного материала.
- Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
- Фрезеруем по одной кромке.
- Саморезами прикрепляем к основе, сделанной тоже из ламината.
- Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
- К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
- При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;
Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.
Вариант 2
Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.
- Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
- Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
- В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
- Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.
Вариант 3
Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях
Поэтому предлагаем еще один вариант направляющей — рельса
Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса
Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.
Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.
Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.
Теперь можно собирать своими руками направляющую рельсу:
- Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
- Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.
Отпиливаем лишние куски по ширине и рельса готова к использованию.
Теперь следует подготовить ручную пилу:
- Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
- Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
- Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
- Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.
Видеоролики демонстрируют заводские и самодельные направляющие шины:
Материалы и сборка
Самодельная направляющая шина может быть смонтирована из алюминиевого штукатурного правила. Приспособление имеет сложную конфигурацию, с одной стороны снабжено продольным пазом для установки рукояток в удобное положение. Скрытые струбцины можно сделать из быстросъемных безвинтовых зажимов.
Лапу из зажима необходимо демонтировать, на ее место установить фторопластовые или полипропиленовые бегунки. Материал подвижного элемента должен быть прочным, обладать пониженным коэффициентом трения. Деталь лучше всего формировать фрезером или ножовкой по металлу с мелкими зубьями, но во втором случае придется дополнительно придать ей форму при помощи напильника.
На следующем этапе бегунки устанавливают в паз правила, из которого будет создана направляющая для ручной .
Необходимо следить, чтобы скольжение было свободным, но без люфта. Необязательно прилагать чрезмерные усилия: в процессе работы узел подлежит фиксации.
Прикручивают салазки к верхней части струбцин. При этом нужно убедиться в прочности соединения, чтобы при работе не произошло самопроизвольное раскручивание узла. Это испортит заготовку или приведет к травме.
Направляющая шина для циркулярной пилы должна хорошо держаться, не давать люфта. Получившаяся конструкция позволит распускать плоский пиломатериал, по длине соответствующий аналогичному параметру линейки минус запас со сторон фиксации струбцин.
Если в ходе тестового распиливания получается идеально ровный рез, ничто не мешает работе, значит, технология была соблюдена, направляющая сделана правильно.
Плюс конструкции — линейка обойдется недорого. Трудозатраты также незначительны, состоят только в формировании ползунков.
Выносная направляющая
Устройство с направляющей шиной имеет недостаток — необходимость контроля бокового контакта пилы с линейкой. В случае раскроя слишком широкой заготовки может не хватит длины рук для того, чтобы направлять материал. Выход — использование каретки на шарикоподшипниках. Она обойдется не так дешево, но окупится в дальнейшем.
Направляющую каретку можно сделать из уголка и металлических пластин. Ширина настраивается с помощью барашковых фиксаторов, интегрированных в подвижные пазы. Профиль сложной конфигурации покупают в специализированном отделе строительного магазина. Вариантов может быть несколько, но нужно обеспечить параллельный упор для циркулярки.
Если по каким-то причинам не получается сделать вспомогательный элемент из профиля, который будет направлять рез по четкой линии, можно купить собранное приспособление, состоящее из каретки и направляющей. Циркулярка будет прочно соединена подошвой с конструкцией каретки.
Важно добиться строгой параллельности хода циркулярки вдоль профиля. Неправильно установленная подставка даст рыхлый срез
Выносную направляющую шину для легко изготовить своими руками. В результате можно будет направлять, обрабатывать крупногабаритный пиломатериал, делать качественный распил, торцовка будет аккуратной, пила будет осуществлять легкие движения. Подача может проводиться вручную или при помощи направляющей штанги.
Рельсовое стусло
Работа с направляющей шиной, собранной по первым двум методам, будет комфортной, но достаточно медленной. Для ускорения процесса лучше использовать рельсовое стусло. Для изготовления направляющего устройства потребуются:
- однотипные металлические уголки (2 шт.);
- лист фанеры или ДСП толщиной от 1,5 см (в качестве основания);
- гайки с болтами (4 комплекта).
Направляющие уголки необходимо закрепить в одной плоскости на расстоянии, немного превышающем толщину обрабатываемой детали. Заготовка должна свободно передвигаться под рельсами, режущий круг не должен оказаться слишком высоко. Болты будут выполнять функцию шпилек. Для уменьшения трения можно подклеить полосы из фторопласта, однако лучше снабдить приспособление колесиками.
Направляющий инструмент, сделанный по такой схеме, сложен, но его эффективность выше.
В видео представлен процесс сборки, функционирования циркулярки с направляющей шиной.
Направляющая для циркулярной пилы – необходимое приспособление, расширяющее возможности инструмента
При работе с ручной дисковой пилой остро встает вопрос прямолинейности распила. Есть две концепции обеспечения ровной линии:
Закрепление на распиловочном станке (верстаке) собственно циркулярки.
В такой конструкции ручной инструмент стационарно прикреплен к столу, а заготовка движется по направляющей. Качество распила на высоте, но есть серьезные ограничения по размерам обрабатываемого материала.
Заготовка крепится стационарно, а для ручной дисковой пилы устанавливается направляющая линейка.
В такой конструкции размер отрезаемой заготовки может быть любым, главное – обеспечить прочное крепление приспособления для циркулярной пилы. Производители ручного инструмента позаботились о пользователях, и предлагают к продаже различные готовые приспособления.
Промышленно изготовленные направляющие удобны и безопасны. Как правило, они оснащены точной разметочной линейкой, некоторые позволяют устанавливать угол наклона режущего диска. Материал подобран таким образом, чтобы исключить подклинивание и люфт во время движения инструмента.
Пара, состоящая из паза и бегунка, имеет защиту от попадания продуктов распила, и не нуждается в смазке.
Однако все эти наборы имеют высокую стоимость, и многие домашние мастера изготавливают рейку для циркулярной пилы своими руками.
Рассмотрим варианты, самостоятельно придуманные и созданные доморощенными «кулибиными».
Другие виды
Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.
Шина из алюминиевого профиля
Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.
Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.
Линейка из строительного правила
Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.
Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.
С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.
В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.
Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.
Рельсовое стусло
Это приспособление чаще используется для поперечного реза (торцовки) материала.
Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.
По уголкам, как по рельсам, свободно передвигается платформа пилы.
Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.
Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.
Выносная каретка на подшипниках
Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.
Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.
Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.
Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.
