Ниобий

Ниобий, свойства атома, химические и физические свойства.

Nb 41 Ниобий

92,90638(2) 1s2 2s2 2p6 3s2 3p6 3d10 4s2 4p6 4d4 5s1

Ниобий — элемент периодической системы химических элементов Д. И. Менделеева с атомным номером 41. Расположен в 5-й группе (по старой классификации — побочной подгруппе пятой группы), пятом периоде периодической системы.

Атом и молекула ниобия. Формула ниобия. Строение атома ниобия

Изотопы и модификации ниобия

Свойства ниобия (таблица): температура, плотность, давление и пр.

Физические свойства ниобия

Химические свойства ниобия. Взаимодействие ниобия. Химические реакции с ниобием

Получение ниобия

Применение ниобия

Таблица химических элементов Д.И. Менделеева

Область применения

По данным USGS (Геологическое обследование США), около 80 процентов Nb используется в сталелитейной промышленности для создания высокопрочных низколегированных сталей. Свойства ниобия позволяют применять его в сплавах, что повышает механическую и жаропрочность, ударную вязкость и коррозионную стойкость.

Другие области применения его включают строительство трубопроводов, суперсплавов для жаропрочного оборудования, а также реактивные двигатели и  ювелирные изделия. Ниобий, вольфрам, молибден, тантал и рений известны как пять тугоплавких металлов. Все они обладают очень высокой устойчивостью к нагреву и износу.

Ниобий используется в сталелитейной промышленности

Промышленное использование Nb началось еще в начале 1900-х годов. Крупнейшим рынком ниобия (> 80%) является производство высокопрочной низколегированной стали, где он обеспечивает высокую жаропрочность и коррозионную стойкость для газопроводов, автомобильных компонентов и конструкционной стали.

Nb, как и тантал,   позволяет переменному току проходить только в одном направлении через электролизер. Металл ниобий используется в дуговых сварочных стержнях для стабилизированных марок нержавеющей стали. Наиболее интересные его применения в области сверхпроводимости. Сверхпроводящие магниты изготовлены из проволоки Nb-Zr (ниобий и цирконий), которая сохраняет сверхпроводимость в сильных магнитных полях.

История

Чарльз Хэтчетт идентифицировал элемент колумбий в минерале, обнаруженном в Коннектикуте, США.

Изображение эллинистической скульптуры, изображающей Ниобу, работы Джорджо Соммера

Ниобий был идентифицирован английским химиком Чарльзом Хэтчеттом в 1801 году. Он обнаружил новый элемент в образце минерала, который был отправлен в Англию из Коннектикута , США в 1734 году Джоном Уинтропом FRS (внуком Джона Уинтропа Младшего ), и назвал минерал колумбитом. и новый элемент колумбий в честь Колумбия , поэтического названия Соединенных Штатов. Ниобий обнаружен Hatchett, вероятно , смесь нового элемента с танталом.

Впоследствии возникла значительная путаница по поводу разницы между колумбием (ниобием) и близким ему танталом. В 1809 году английский химик Уильям Хайд Волластон сравнил оксиды, полученные из колумбия-колумбита с плотностью 5,918 г / см 3 , и тантала- танталита с плотностью более 8 г / см 3 , и пришел к выводу, что эти два оксида, несмотря на значительная разница в плотности, были идентичны; таким образом он сохранил название тантал. Этот вывод был оспорен в 1846 году немецкий химик Генрих Розе , который утверждал , что существуют два различных элемента в образце танталит, и назвал их после того, как дети Тантала : ниобий (от Ниоба ) и pelopium (от Пелопсом ). Эта путаница возникла из-за минимальных наблюдаемых различий между танталом и ниобием. Заявленные новые элементы пелопий , ильмений и диан фактически идентичны ниобию или смесям ниобия и тантала.

Различия между танталом и ниобием были недвусмысленно продемонстрированы в 1864 году Кристианом Вильгельмом Бломстрандом и Анри Этьеном Сент-Клер Девиль , а также Луи Дж. Тростом , который определил формулы некоторых соединений в 1865 году и, наконец, швейцарским химиком Жаном Шарлем Галиссаром. де Мариньяк в 1866 году, который доказал, что существует только два элемента. Статьи об ильмении продолжали появляться до 1871 года.

Де Мариньяк первым подготовил металл в 1864 году, когда он восстановил хлорид ниобия, нагревая его в атмосфере водорода . Хотя де Marignac был способен производить тантал-ниобий бесплатно в большем масштабе 1866 г., он не был до начала 20 – го века , что ниобий был использован в лампы накаливания нити, первого коммерческого применения. Это использование быстро устарело из-за замены ниобия вольфрамом , который имеет более высокую температуру плавления. То, что ниобий улучшает прочность стали, было впервые обнаружено в 1920-х годах, и это применение остается его основным применением. В 1961 году американский физик Юджин Кунцлер и его коллеги из Bell Labs обнаружили, что ниобий-олово продолжает демонстрировать сверхпроводимость в присутствии сильных электрических токов и магнитных полей, что сделало его первым материалом, поддерживающим высокие токи и поля, необходимые для полезного высокого напряжения. силовые магниты и электрические машины . Это открытие позволило – два десятилетия спустя – производить длинные многожильные кабели, скрученные в катушки, для создания больших и мощных электромагнитов для вращающегося оборудования, ускорителей частиц и детекторов частиц.

Присвоение имени элементу

Колумбий (символ «Cb») – это название, которое Хатчетт дал после открытия этого металла в 1801 году. Название отражало, что типовой образец руды прибыл из Америки ( Колумбия ). Это название продолжало использоваться в американских журналах – последняя статья, опубликованная Американским химическим обществом с колумбием в названии, датируется 1953 годом, – в то время как ниобий использовался в Европе. Чтобы положить конец этой путанице, название ниобий было выбрано для элемента 41 на 15-й конференции Союза химиков в Амстердаме в 1949 году. Год спустя это название было официально принято Международным союзом чистой и прикладной химии (IUPAC) через 100 лет. противоречий, несмотря на хронологический приоритет названия Columbium . Это был своего рода компромисс; ИЮПАК принял вольфрам вместо вольфрама из уважения к использованию в Северной Америке; и ниобий вместо колумбия в соответствии с европейским использованием. Хотя многие химические общества и правительственные организации США обычно используют официальное название ИЮПАК, некоторые металлурги и общества металлургов все еще используют оригинальное американское название « колумбий .

Производство

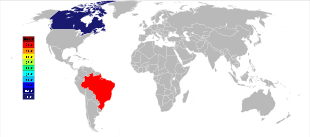

Производители ниобия в 2006-2015 гг.

После отделения от других минералов получают смешанные оксиды тантала Ta ₂ O ₅ и ниобия Nb ₂ O ₅ . Первым этапом обработки является реакция оксидов с плавиковой кислотой :

Ta ₂ O ₅ + 14 HF → 2 H ₂ [TaF ₇ ] + 5 H ₂ O

Nb ₂ O ₅ + 10 HF → 2 H ₂ [NbOF ₅ ] + 3 H ₂ O

Первое разделение в промышленном масштабе, разработанное де Мариньяком , использует различные растворимости комплексных фторидов ниобия и тантала , моногидрата оксипентафторониобата калия (K ₂ [NbOF ₅ ] · H ₂ O) и гептафтортанталата калия (K ₂ [TaF ₇ ]) в воды. В более новых процессах используется жидкостная экстракция фторидов из водного раствора органическими растворителями, такими как циклогексанон . Комплексные фториды ниобия и тантала экстрагируют отдельно из органического растворителя водой и либо осаждают добавлением фторида калия с получением комплекса фторида калия, либо осаждают аммиаком в качестве пентоксида:

H ₂ [NbOF ₅ ] + 2 KF → K ₂ [NbOF ₅ ] ↓ + 2 HF

С последующим:

2 H ₂ [NbOF ₅ ] + 10 NH ₄ OH → Nb ₂ O ₅ ↓ + 10 NH ₄ F + 7 H ₂ O

Для восстановления до металлического ниобия используется несколько методов . Электролизе расплавленной смеси K ₂ [NbOF ₅ ] и хлорида натрия является одним; другой – восстановление фторида натрием . С помощью этого метода можно получить ниобий относительно высокой чистоты. При крупномасштабном производстве Nb ₂ O ₅ восстанавливают водородом или углеродом. В алюмотермической реакции смесь оксида железа и оксида ниобия реагирует с алюминием :

3 Nb ₂ O ₅ + Fe ₂ O ₃ + 12 Al → 6 Nb + 2 Fe + 6 Al ₂ O ₃

Для усиления реакции добавляют небольшие количества окислителей, таких как нитрат натрия . В результате получается оксид алюминия и феррониобий , сплав железа и ниобия, используемый в производстве стали. Феррониобий содержит от 60 до 70% ниобия. Без оксида железа для производства ниобия используется алюминотермический процесс. Для получения класса сверхпроводящих сплавов необходима дополнительная очистка . Электронно-лучевая плавка в вакууме – метод, используемый двумя основными распространителями ниобия.

По состоянию на 2013 год CBMM из Бразилии контролировал 85 процентов мирового производства ниобия. По оценкам Геологической службы США, производство увеличилось с 38 700 тонн в 2005 году до 44 500 тонн в 2006 году. Мировые ресурсы оцениваются в 4,4 миллиона тонн. За десятилетний период с 1995 по 2005 год производство увеличилось более чем вдвое, начиная с 17 800 тонн в 1995 году. В период с 2009 по 2011 год производство было стабильным на уровне 63 000 тонн в год с небольшим снижением в 2012 году до 50 000 тонн в год. .

Объем добычи (т) (оценка USGS)

Страна	2000 г.	2001 г.	2002 г.	2003 г.	2004 г.	2005 г.	2006 г.	2007 г.	2008 г.	2009 г.	2010 г.	2011 г.	2012 г.	2013
Австралия	160	230	290	230	200	200	200	?	?	?	?	?	?	?
Бразилия	30 000	22 000	26 000	29 000	29 900	35 000	40 000	57 300	58 000	58 000	58 000	58 000	45 000	53 100
Канада	2290	3 200	3 410	3 280	3 400	3 310	4 167	3020	4380	4330	4 420	4 630	4,710	5 260
Конго ДР	?	50	50	13	52	25	?	?	?	?	?	?	?	?
Мозамбик	?	?	5	34	130	34	29	?	?	?	?	?	?	?
Нигерия	35 год	30	30	190	170	40	35 год	?	?	?	?	?	?	?
Руанда	28 год	120	76	22	63	63	80	?	?	?	?	?	?	?
Мир	32 600	25 600	29 900	32 800	34 000	38 700	44 500	60 400	62 900	62 900	62 900	63 000	50 100	59 400

Меньшие количества находятся на месторождении Каньяка в Малави ( рудник Каньяка ).

использовать

Сверхпроводящий резонатор из ниобия высокой чистоты для лазера на свободных электронах в DESY .

Ниобий используется в качестве легирующей добавки для нержавеющих сталей, специальных нержавеющих сталей (например, труб для производства соляной кислоты) и цветных сплавов, поскольку легированные ниобием материалы характеризуются повышенной механической прочностью. Даже в концентрациях от 0,01 до 0,1 процента по массе ниобий в сочетании с термомеханической прокаткой может значительно повысить прочность и ударную вязкость стали. Первые попытки использовать ниобий в качестве легирующего элемента (замены вольфрама ) были предприняты в США в 1925 году. Обработанные таким образом стали часто используются при строительстве трубопроводов. В качестве сильного карбидообразователя ниобий также добавляют в сварочные материалы для связывания углерода.

Монета Австрия штамп 25 евро биметаллических с сердцевиной ниобия.

Другое использование:

• Применение в ядерной технологии из – за низкий сечение захвата для тепловых нейтронов .
• Производство сварочных электродов, стабилизированных ниобием, в качестве присадочных материалов для нержавеющих сталей , специальных нержавеющих сталей и сплавов на никелевой основе .
• Из-за своего голубоватого цвета он используется для пирсинга ювелирных изделий и изготовления ювелирных украшений.
• В алюминиевых сплавах он используется для производства легких, но жестких компонентов и транспортных средств, таких как обода велосипедов.
• В случае монет с ниобием (биметаллические монеты) цвет ядра ниобия может сильно различаться из-за физических процессов (например, для монет за 25 евро из Австрии).

Черная часть сопла ракеты изготовлена ​​из ниобий-титанового сплава.

• Значительные количества феррониобов и ниобов никеля используются в металлургической промышленности для производства жаропрочных сплавов (никель, кобальт и сплавы на основе железа). Из него изготавливаются статические детали для стационарных и летающих газовых турбин, детали ракет и жаропрочные детали для печного строительства.
• Ниобий используется в качестве анодного материала в ниобиевых электролитических конденсаторах . Оксид ниобия, оксид ниобия (V), обладает высокой диэлектрической прочностью. Он наносится на поверхность ниобиевого анода в так называемом процессе формования и служит диэлектриком в этом конденсаторе. Ниобиевые электролитические конденсаторы конкурируют с более популярными танталовыми электролитическими конденсаторами .
• Стеклянные колбы галогенных ламп снаружи с буквой z. B. niobium, часть теплового излучения вольфрамовой нити отражается обратно внутрь. В результате может быть достигнута более высокая рабочая температура и, следовательно, большая световая отдача при меньшем потреблении энергии.
• В качестве катализатора (например, при производстве соляной кислоты, при синтезе биодизельного топлива и при производстве спиртов из бутадиена).
• Как ниобат калия (химическое соединение калия, ниобия и кислорода), который используется в качестве монокристалла в лазерной технологии и для нелинейных оптических систем.
• Использование в качестве электродного материала для
• Сверхпроводимость : При температурах ниже 9,5 К, чистый ниобий является типом II , сверхпроводник сплавы ниобия (с N, O, Sn, Alge, Ge) принадлежит к. Типу II веществ в дополнении к чистым элементам ниобию, ванадий и технеций -Superconductors является : Температура перехода этих сплавов составляет от 18,05 К ( ниобий-олово Nb ₃ Sn) до 23,2 К ( ниобий-германий Nb ₃ Ge). Сверхпроводящие объемные резонаторы из ниобия используются в ускорителях частиц (включая XFEL и в DESY в Гамбурге). – Для создания сильных магнитных полей до 20 Тесла используются сверхпроводящие магнитные катушки с проводами из ниобий-олова или ниобий-титана, например Б. в термоядерном реакторе ИТЭР 600 т ниобий-олово и 250 т ниобий-титан. Катушки сверхпроводящего магнита LHC также сделаны из сплавов ниобия.
• Благодаря своей биосовместимости ниобий используется для поверхностного покрытия имплантатов.
• Чтобы противодействовать межкристаллитной коррозии , ниобий используется в качестве легирующего элемента в хромистых сталях. Для этого он должен присутствовать как минимум в двенадцатикратной концентрации углерода. Ниобий образует карбиды быстрее, чем хром. Следовательно, не происходит образования богатых хромом карбидов, что означало бы, что обедненные хромом области развиваются в другом месте структуры.

Производство ниобия

Несмотря на то, что запасы Nb-содержащих руд превосходят аналоги для тантала, первые характеризуются очень скудным содержанием элемента. Как правило, концентраты содержат пятиокись ниобия – Nb2O5, процентное вхождение которое определяется типом руды:

пирохлоровая – до 37%;

лопаритовая — 8%;

колумбитовая – от 30 до 60%.

Обычно, руда ниобия проходит цикл термического восстановления с участием алюминия или кремния. Результат процесса – соединения феррониобий и ферротанталониобий. Металлический ниобий добывают из аналогичного сырья, но сама технология более сложная и состоит из трех стадий:

1. Добыча руды, его содержащей, переработка до состояния концентратов их вскрытие.
2. Получение химических соединений Nb и Та с привлечением методов порошковой металлургии.
3. Рафинирование позволяет получать металлический ниобий высокой пробы.

Так выглядит феррониобий

На сегодня, наиболее развиты такие методики получения Nb, как алюмино-, натрие- и карботермическая. Различными оказываются и прекурсоры для высокотемпературного восстановления ниобия. При натриетермическом способе – это K2NbF7, тогда как в алюминотермической методике используется пятиокись ниобия. Карботермическая технология подразумевает смешивание оксида Nb с сажей в высокотемпературной водородной среде, чтобы получить карбид ниобия. На следующем этапе, водородная среда заменяется вакуумом, и при тех же температурах, смешав карбид ниобия с его оксидом, получают сам металл.

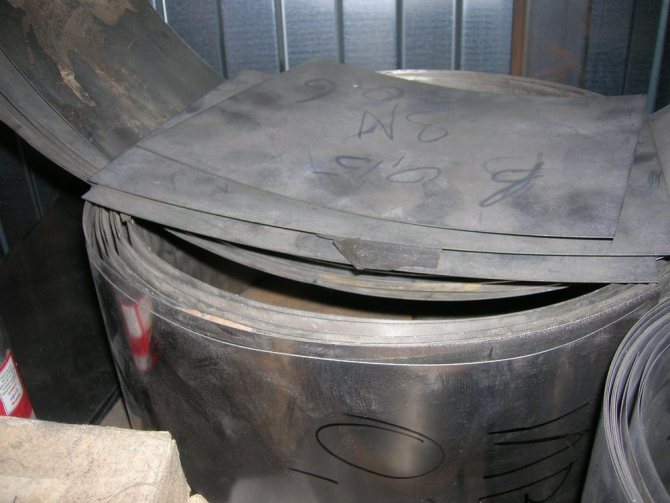

Фольга из ниобия

Бестигельная электроннолучевая зонная плавка дает возможность вести производство монокристаллов Nb. Методами порошковой металлургии, пользуются для получения сначала сплавов, а после и чистого металла ниобий. Поэтому ничего удивительного, что «куплю ниобий» — частое содержание объявлений, публикуемых на страницах интернета. Ведь в таких ситуациях, вполне можно использовать вторичное сырье, а не руду или концентрат из нее.

Среди форм выпускаемого металла распространен ниобий в слитках. Они предназначены на изготовление сплавов на базе металла и прочих полуфабрикатов. Альтернативно выпускается штабик ниобия, классифицируемый соответственно чистоте химического состава. Наименьшее содержание примесей соответствует марке НБШ-00. Штабик ниобия НБШ-0 отличается повышенным вхождением железа, кремния тантала и титана. Наиболее легированная марка штабика ниобия — НБШ-1.

Альтернативная форма выпуска – прокат ниобия. В частности, большинство организаций предпочитает покупать листовой металл, пруток, проволоку. Еще одна разновидность проката ниобий фольга.

«Оксиды (названия, классификация, получение)»

Ключевые слова конспекта: оксиды, названия оксидов, классификация оксидов, получение оксидов, химические свойства.

Оксиды — сложные вещества, молекулы которых состоят из атомов двух химических элементов, один из которых — кислород. Атом кислорода в оксидах всегда имеет степень окисления –2.

К примеру, оксидом является соединение P₂O₅. А вот РН₃ и H₃PO₄ — не являются оксидами, потому что в состав РН₃ не входит атом кислорода, а в состав H₃PO₄ входят атомы трёх химических элементов, а не двух.

Оксиды подразделяют на солеобразующие (основные, кислотные, амфотерные) и несолеобразующие (безразличные). Особое положение у оксида «вода».

 Названия оксидов

Названия оксидов состоят из двух слов: 1-е – «оксид», 2-е – название элемента в родительном падеже. Например, СаО – оксид кальция.

Если оксид образован химическим элементом с переменной валентностью, то после названия элемента, нужно указать его валентность. Например: Fe₂О₃— оксид железа (III), FеО — оксид железа (II). Если у элемента постоянная валентность, то ее не обозначают в названии.

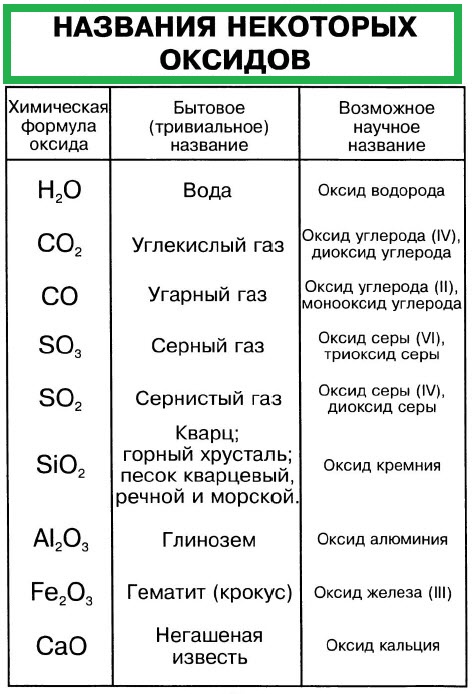

Некоторые оксиды имеют особые (тривиальные) названия: Н₂О — вода, СО — угарный газ, СО₂ — углекислый газ и др.

Если элемент образует оксиды в нескольких степенях окисления, то оксид с наименьшей валентностью – низший оксид, а с наибольшей – высший оксид. Так, оксид хрома (II) СгО – низший оксид, а оксид хрома (VI) СгO₃ – высший оксид.

Классификация оксидов

Многие оксиды могут реагировать с кислотами или основаниями. Продуктами таких реакций являются соли. Поэтому такие оксиды называются солеобразующими.

Однако существует небольшая группа оксидов, которые к таким реакциям не способны. Такие оксиды называются несолеобразующими (безразличными):  H₂O, CO, N₂O, NO, F₂O. Безразличные оксиды образуются только неметаллами.

Вот некоторые правила образования солеобразующих оксидов:

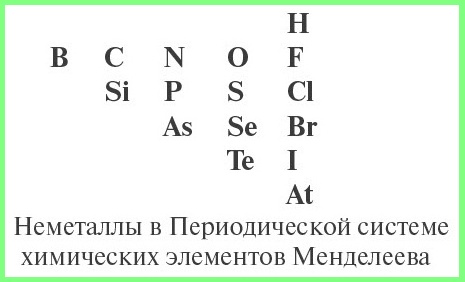

• неметаллы образуют только кислотные оксиды;
• металлы могут образовывать разные оксиды — основные, амфотерные, кислотные — в зависимости от валентности металла.

Предсказать свойства оксида металла может помочь эта схема.

Основные оксиды металлов от кислотных оксидов металлов отличить легко: малая валентность металла — основный оксид; большая — кислотный. Валентность металлов в амфотерных оксидах — III. Но есть и исключения. Поэтому желательно запомнить формулы наиболее часто встречающихся амфотерных оксидов.

Схема определения типа оксида:

1. определить, не является ли данный оксид несолеобразующим;
2. определить, какой элемент входит в состав оксида: металл или неметалл, для чего нужно знать из таблицы Менделеева символы элементов — неметаллов.
3. если в состав оксида входит атом неметалла — то оксид кислотный;
4. для атома металла определить валентность, и по схеме определить характер оксида: основный, амфотерный или кислотный.

Например:

• Сг₂О₃ — амфотерный, так как хром — металл с низкой валентностью III;
• N₂O₃ — кислотный оксид, так как азот — неметалл;
• CrO₃ — кислотный оксид, так как хром — металл с высокой валентностью VI.

 Получение оксидов

Oксиды образуются при взаимодействии простых и сложных веществ с кислородом:4Аl + 3O₂ = 2Аl₂O₃;                    Si + O₂ = SiO₂;SiH₄ + 2O₂ = SiO₂ + 2Н₂O;       2Н₂S + 3O₂ = 2SO₂ + 2Н₂O.

В реакциях с простыми веществами из одних оксидов могут получаться другие оксиды:Fe₂O₃ + С = 2FeO + СО;             2CuO + Н₂ = Сu₂O + Н₂O.

Oксиды образуются при разложении некоторых сложных веществ, обычно при нагревании:СаСO₃ = СаО + СO_2;                 2Аl(ОН)₃ = Аl₂O₃ + 3Н₂O.

 Химические свойства оксидов

3. Некоторые oксиды металлов и неметаллов реагируют с водой:СаО + Н₂O = Са(ОН)2,                     SO₃ + Н₂O = Н₂SO4.

4. Oксиды металлов обычно реагируют с оксидами неметаллов:СаО + SO₂ = CaSO₃,                         MgO + СO₂ = MgCO₃.

Реакции оксидов с основаниями, кислотами и солями будут рассмотрены позже.

Конспект урока «Оксиды (названия, классификация, получение, свойства)».

Следующая тема: «Свойства солеобразующих оксидов».

Примечания[ | ]

1. Michael E. Wieser, Norman Holden, Tyler B. Coplen, John K. Böhlke, Michael Berglund, Willi A. Brand, Paul De Bièvre, Manfred Gröning, Robert D. Loss, Juris Meija, Takafumi Hirata, Thomas Prohaska, Ronny Schoenberg, Glenda O’Connor, Thomas Walczyk, Shige Yoneda, Xiang‑Kun Zhu. Atomic weights of the elements 2011 (IUPAC Technical Report) (англ.) // Pure and Applied Chemistry. — 2013. — Vol. 85, no. 5. — P. 1047—1078. — doi:10.1351/PAC-REP-13-03-02.
2. Редкол.:Кнунянц И. Л. (гл. ред.). Химическая энциклопедия: в 5 т. — Москва: Советская энциклопедия, 1992. — Т. 3. — С. 249. — 639 с. — 50 000 экз. — ISBN 5—85270—039—8.
3. Materials Handbook: A Concise Desktop Reference, François Cardarelli, 2000, с.157.
4. Венецкий С.И. Сорок первый // Рассказы о металлах. — Москва: Металлургия, 1979. — 240 с. — 60 000 экз.
5. J.P. Riley and Skirrow G. Chemical Oceanography V. I, 1965
6. Редкий ниобий на редкоземельном рынке
7. Месторождение ниобия и тантала
8. Larry D. Cunningham. USGS Minerals Information: Niobium (Columbium) and Tantalum(неопр.) . Minerals.usgs.gov (5 апреля 2012). Дата обращения: 17 августа 2012. Архивировано 25 ноября 2012 года.
9. Запуск коллайдера//«Наука и технологии России» (неопр.) (недоступная ссылка). Дата обращения: 7 февраля 2009. Архивировано 21 сентября 2008 года.
10. Ниобиевые монеты: очарование цвета (неопр.) (недоступная ссылка). Euro-Coins.News. Дата обращения: 12 марта 2012. Архивировано 28 мая 2012 года.
11. Каталог коллекционных монет Австрии из драгоценных металлов (неопр.) (недоступная ссылка). Мир монет. Дата обращения: 19 марта 2012. Архивировано 15 февраля 2012 года.
12. Для этого используется также титан в тех же количествах.
13. Coin of time (неопр.) (недоступная ссылка). Дата обращения: 5 декабря 2007. Архивировано 12 марта 2008 года.
14. Coin of time2 (неопр.) (недоступная ссылка). Дата обращения: 5 декабря 2007. Архивировано 22 мая 2009 года.

Ниобий и сверхпроводимость

Удивительное явление сверхпроводимости, когда при понижении температуры проводника в нем происходит скачкообразное исчезновение электрического сопротивления, впервые наблюдал голландский физик Г. Камерлинг-Оннес в 1911 г. Первым сверхпроводником оказалась ртуть, но не ей, а ниобию и некоторым интерметаллическим соединениям ниобия суждено было стать первыми технически важными сверхпроводящими материалами.

Практически важны две характеристики сверхпроводников: величина критической температуры, при которой происходит переход в состояние сверхпроводимости, и критического магнитного поля (еще Камерлинг-Оннес наблюдал утрату сверхпроводником сверхпроводимости при воздействии на него достаточно сильного магнитного поля).

Сейчас известно уже больше 2000 сверхпроводящих металлов, материалов и соединений, но подавляющее их большинство не пришло и видимо никогда не придет в технику либо из-за чрезвычайно низких величин критических параметров, о которых сказано выше, либо из-за неприемлемых технологических характеристик. Среди сверхпроводников, имеющих практическое значение, особенно популярны ниобий-титановые сплавы. Из них изготовлено большинство работающих в наши дни сверхпроводящих магнитов. Они пластичны, из них можно делать технические устройства и проводники сложных форм.

Как материал ленточных сверхпроводников ценен сплав ниобия с оловом Nb3Sn, станнид ниобия, открытый еще в 1954 г. Сверхпроводящий токонесущий элемент — шина со 150 000 жил — из станнида ниобия изготовлен в нашей стране. Подобные многожильные сверхпроводящие проводники намереваются использовать в новых термоядерных установках «Токомак-15».

Интерес для практики представляет еще одно интерметаллическое соединение ниобия — Nb3Ge. У тонкой пленки такого состава рекордно высокая критическая температура — 24,3 К. Правда, у литого Nb3Ge критическая температура — всего 6 К, да и технология приготовления сверхпроводящих элементов из этого материала достаточно сложна.

Довольно высокими значениями критической температуры обладают тройные сплавы: ниобий — германий — алюминий, а также некоторые интерметаллические соединения ванадия. И все же именно с ниобием и его соединениями связаны наибольшие надежды специалистов по сверхпроводникам.
