Краткий обзор популярных моделей шин
Большинство изготовителей пил выпускают для них все необходимые комплектующие, включая направляющие рельсы и разнообразные упоры. Среди таких торговых брендов пользуются популярностью Интерскол, Bosch, Hitachi, DeWalt и ряд других. Некоторые фирмы специализируются исключительно на оснастке. В представленном ниже обзоре приведем основные характеристики и особенности шин ряда известных производителей.
Bosch и Skil
Направляющая шина для циркулярной пилы SKIL обеспечивает высокоточный рез под углом 45° или 90°. Наибольшее отклонение на метр составляет 1 мм. Такие шины позволяют обрабатывать заготовки размером до 1360 мм, поскольку их максимальная длина в собранном виде – 1440 мм.
Прочная рейка имеет модульную конструкцию, что дает возможность без труда переносить ее с собой в разобранном виде. Длина одного элемента – всего 360 мм. Уникальная система фиксации Clic позволяет надежно и быстро соединять компоненты, предотвращая их перекос.
Купить шины для различных моделей пил SKIL можно сразу в комплекте со всеми необходимыми переходниками для опорных плит инструмента и струбцинами. Для дисковых пил производства Bosch можно приобрести рейки длиной 800, 1100, 1600 2100 мм, имеющие одинаковую ширину – 142 мм. Они достаточно громоздкие и не так удобны при транспортировке, как SKIL, но прекрасно подходят для распиловки большого количества длинномерных заготовок.
Каждая шина имеет противоскользящие резинки, способствующие надежной фиксации на поверхности заготовки, а также оснащена защитой от сколов при распиловке.
Несмотря на и без того большие размеры, направляющие Bosch можно также соединять между собой посредством специальных переходников. Это очень удобно, поскольку исключается необходимость в откручивании струбцин и перемещении рельсы в процессе работы.
Интерскол
Удобные направляющие рейки предлагает для ручных пил собственного производства и компания Интерскол. Они предназначены для моделей дисковых пил ДП-210/1900ЭМ и ДП-235. В продаже имеются планки, выполненные из анодированного алюминия, шириной 210 мм и длиной 800 или 1400 мм. Шины Интерскол не царапаются в процессе эксплуатации, а также оснащены противоскользящими прокладками. Производителем предусмотрена специальная лента, которая наклеивается на поверхность направляющей и служит для предотвращения откалывания заготовки во время резания.

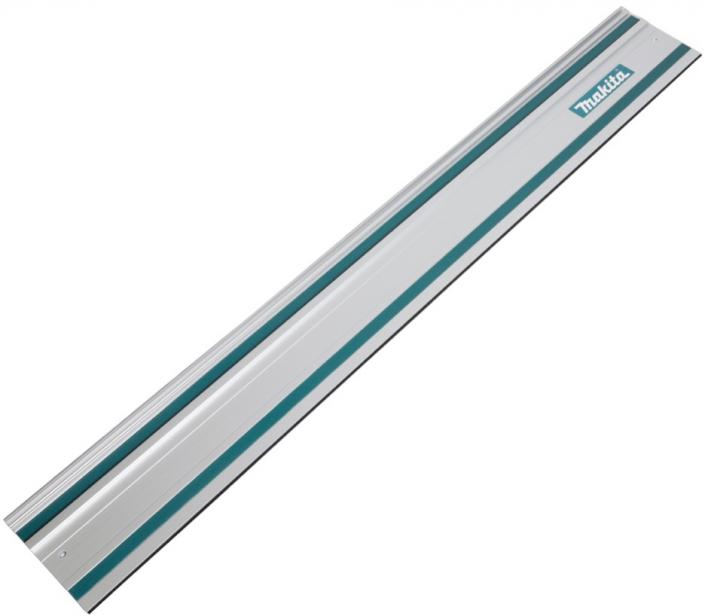

Makita
Рельсы для пил Макита также подходят не ко всем моделям, а могут работать лишь в паре с CA5000 и SP6000. При необходимости их можно использовать и с циркулярками HS6601 или 5903R, однако понадобится докупить специальные адаптеры для данных направляющих. Все шины Makita имеют длину 1400 мм и выполнены из алюминия. Крепление осуществляется с применением струбцин, которые можно приобрести отдельно в случае необходимости.
DeWalt
Для пил бренда Девольт серии DWS 5022 также предлагается специальная рельса, имеющая длину 1500 мм. Способ ее фиксации на рабочем столе стандартный. Ровное основание рельсы с наклеенными внизу лентами, предотвращающими скольжение, обеспечивает ее надежное крепление и высокоточную распиловку заготовок.
Большинство направляющих имеют схожую конструкцию и выполнены качественно. При отсутствии подходящей оснастки для той или иной модели можно приобрести не менее надежную универсальную.
Как пользоваться направляющей
Первым делом нужно отметить на болванке размер, который необходимо отпилить. Затем следует взять нашу самодельную направляющую и совместить ее край (противоположный от фанеры) с меткой. Финальным подготовительным этапом станет фиксация шины с помощью струбцин:
Остается прижать подошву циркулярной пилы к фанерному упору. Диск окажется как раз над метками, нарисованными на заготовке. После включения инструмента и одного прохода получится отрезок с гладкой кромкой:
На видео процесс создания аналогичного параллельного упора показан более подробно:
Источник
Самодельная универсальная направляющая шина
Фирменные направляющие идеально подходят для работы в тандеме с циркулярными пилами. Но у брендовых товаров есть серьезный недостаток — высокая стоимость. Хорошо, когда инструмент работает в промышленных масштабах и полностью окупает себя. А если нет?
Для разового выполнения чистого реза можно самостоятельно изготовить практичную и простую оснастку — параллельный упор длиной 122 см. Для этого нам понадобятся материалы:
Фанера 122×15 см, толщиной от 6 до 18 мм.
Деревянный брусок в качестве линейки.
ДВП 122×30 см, толщиной 4 мм.
Клей для дерева.
Еще потребуются инструменты:
Шаг 1. Возьмите фанеру, разметьте таким образом, чтобы ее ширина составила 15 см, а длина 122 см. Приложите к метке пильный диск циркулярки, а к правому краю подошвы прижмите деревянный брусок. Затем зажмите «линейку» струбциной и отпилите фанеру по метке:
Шаг 2. Прибавьте к ширине фанеры ширину подошвы циркулярной пилы. Запишите результат и отпилите от ДВП кусок с таким размером. При этом его длина должна равняться 122 см. Процедура резки аналогична той, что используется в шаге 1 — линейка и струбцины:
Шаг 3. Зашлифуйте фанеру с одной стороны, нанесите на нее клей и совместите с краем гладкой стороны ДВП:
Шаг 4. Переверните заготовку так, чтобы грубая сторона ДВП оказалась сверху. Затем зенкером проделайте неглубокие отверстия с шагом 10—15 см:
Шаг 5. Закрутите в полученные отверстия саморезы с потайными головками. При этом шурупы должны проникать в фанеру. Дайте клею высохнуть. Потом уберите с будущей направляющей струбцины:
Шаг 6. Установите шину на край верстака. Прижмите подошву к фанерному упору и обрежьте оставшуюся часть ДВП:
На этом процесс изготовления завершен. Можно приступать к первым испытаниям.
Как сделать своими руками
Направляющую для электролобзика можно приобрести в специализированном магазине или, при наличии достаточного количества свободного времени и желания, изготовить самостоятельно.
Необходимые материалы и инструменты
Изготовление направляющей для лобзика своими руками не требует наличия особых технических навыков или применение специального инструмента. В необходимый перечень материалов и приспособлений входят:
- деревянные бруски;
- лист ДСП или OSB;
- мебельные гайки и шайбы;
- деревянные рейки;
- крепежный материал.
Пошаговая инструкция изготовления
Чтобы сделать многофункциональную настраиваемую направляющую для электрического лобзика, необходимо выполнить следующие действия:
- По заранее заданным размерам нанести разметку на деревянные бруски и лист ДСП или OSB. После этого составить их вместе и зафиксировать шурупами по дереву.
- Из деревянных брусков и реек собрать направляющую площадку для электролобзика. В центральной части необходимо оставить зазор шириной 5-7 мм для пильного полотна.
- В крышке основания, на месте установки направляющей, вырезать продольный паз для пильного полотна.
- В направляющей площадке высверлить два сквозных отверстия и запрессовать в них металлическую трубу.
- Вкрутить в отверстия шпильки и зафиксировать площадку с помощью гаек-барашков.
- Изготовить подвижный упор. Для этого потребуется подготовить отрезок деревянной рейки длиной 15-20 см и, приложив его к рабочей поверхности просверлить сквозное отверстие.
- Вставить в отверстие крышки отрезок трубки. Затем, при помощи шпильки и гайки барашка зафиксировать деревянный упор.
- При помощи уголка выставить положение упора под углом 90ᵒ к направляющей и просверлить в нем отверстие для фиксации шпилькой. Аналогичную процедуру повторить для угла 45ᵒ и нанести соответствующую разметку.
Более детальный процесс изготовления направляющего уголка для электрического лобзика можно увидеть, посмотрев представленное ниже видео.
