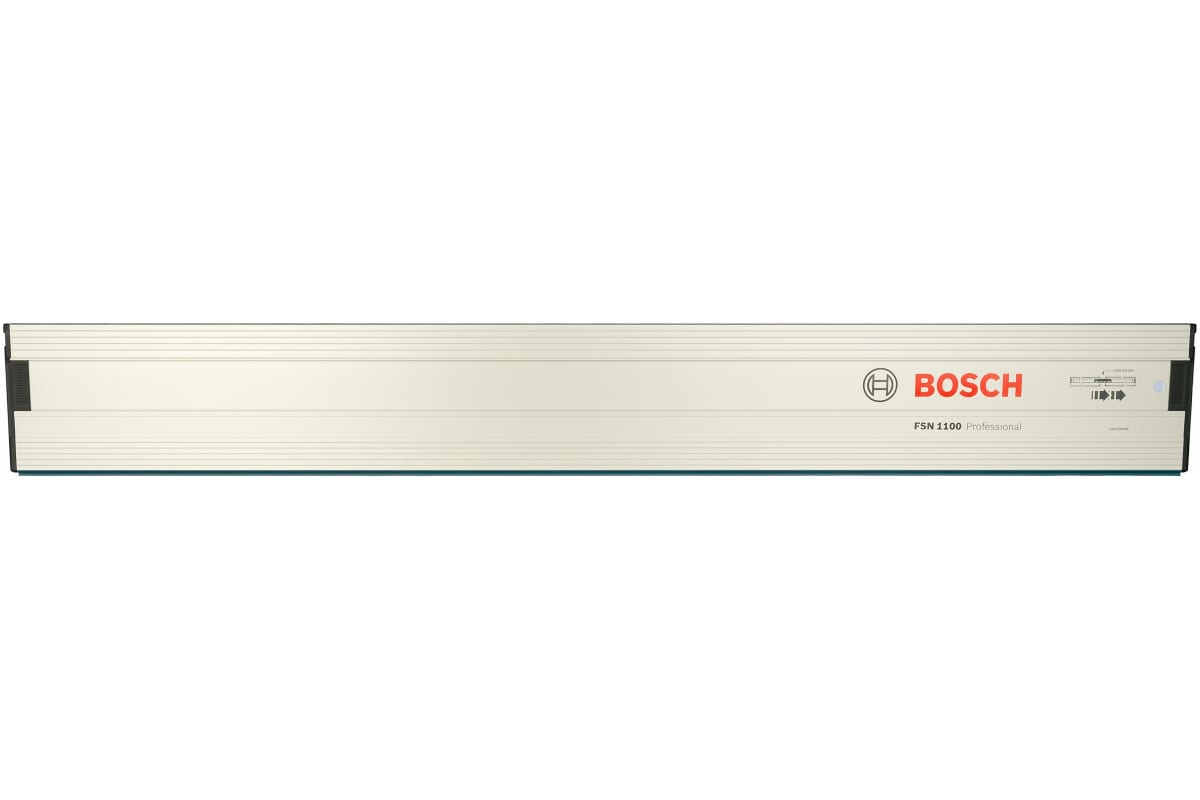

Направляющая шина для дисковой пилы Bosch

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Параллельный упор – важное приспособление при работе с циркулярной пилой. Это устройство служит для выполнения резов параллельно плоскости режущего диска пилы и кромке обрабатываемого материала

Обычно в комплекте с циркулярной пилой производителем поставляется один из вариантов этого приспособления. Однако вариант производителя не всегда удобен в применении и в большинстве случаев не удовлетворяет запросам потребителя. Поэтому на практике приходится делать своими руками один из вариантов этого приспособления по несложным чертежам.

Существует несколько вариантов конструктивного решения этой простой, на первый взгляд, задачи. Все варианты имеют свои достоинства и недостатки. Выбирать подходящую конструкцию следует исходя из тех потребностей, которые возникают при обработке различных материалов на циркулярной пиле. Следовательно, к выбору нужного решения надо отнестись серьезно, ответственно и творчески.

В этой статье рассматриваются два простейших конструкторских решения создания углового параллельного упора для циркулярной пилы собственными руками по имеющимся чертежам.

Как правильно отрегулировать

Прежде чем начать работать, необходимо правильно отрегулировать конструкцию. Придется самостоятельно выбирать оптимальное место расположения и точку для дальнейшей фиксации.

Необходимо располагать устройство таким образом, чтобы его край ложился к линии разреза ровно и без перекосов. После этого надо отрегулировать размещение пильного диска. Его необходимо оторвать от кожуха и перпендикулярно выровнять относительно режущей линии.

Когда диск и направляющие будут отрегулированы, конструкция фиксируется прижимками. Это делается, чтобы минимизировать колебания, которые могут появиться во время работы пилы.

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

• строительное правило (используется для проведения отделочных работ);
• крепёжные струбцины (количество определяется числом точек крепления);
• куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

1. Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
2. Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
3. Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
4. Полученная конструкция закрепляется к обрабатываемому бруску.
5. Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

1. Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
2. В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
3. Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
4. Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
5. С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

Порядок работы:

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Подробная инструкция для изготовления

Чтобы сделать шину для циркулярки самому, необходимо заранее ознакомиться с основными правилами ее изготовления.

Из фанеры

Фанера часто используется при создании шины

Конструкция из фанеры изготавливается в несколько последовательных шагов:

1. Отключить дисковую пилу от источника электроэнергии.
2. Измерить расстояние от диска пилы до паза, который находится на опорной платформе.
3. Обрезать фанерную полоску таким образом, чтобы ее ширина была на миллиметр меньше расстояния, полученного в прошлом пункте.
4. Закрепить полосу к широкому фанерному отрезку.
5. Вторую полосу прикрепить параллельно к основанию инструмента.

Шина из алюминиевого профиля

Некоторым людям хочется сделать более прочную и качественную конструкцию. Для этого они используют алюминиевый профиль. Единственное серьезное отличие таких изделий от фанерных заключается в том, что в направляющий зазор устанавливается П-образный профиль из алюминия. С его помощью удается в разы повысить жесткость всей конструкции. Благодаря этому увеличивается и точность среза.

При создании алюминиевых шин в качестве ограничителей часто используется толстая фанера. Однако вместо нее лучше установить несколько пластин из фторопласта. Этот материал более эффективен, так как у него низкий коэффициент трения.

Другие разновидности

Строительное правило часто используется в качестве направляющей

Сделать направляющую шину для дисковой пилы своими руками можно из рельсового стусла. Чаще всего это приспособление используется при поперечном срезе материалов. Оно состоит из двух уголков, которые параллельно соединены друг с другом. Их концы должны быть прикреплены к железному или фанерному основанию.

Если рельсовое стусло будет использоваться в циркулярной пиле, прикреплять его надо при помощи металлических шпилек или болтов. Устанавливать конструкцию надо повыше, чтобы она не соприкасалась с рабочей поверхностью.

Изготовление направляющей своими руками из фанеры — самый популярный вариант

Для мастера, который постоянно выполняет работы по распиливанию древесины, например, для мебельщика, постоянное использование шины строго обязательно. От этого зависит качество и скорость производства. Опытные пользователи и мастер редко используют заводские изделия для распилов, чаще они изготавливают их самостоятельно.

Предпосылками к производству шины своими руками становятся:

• Желание сэкономить деньги.
• Необходимость привнесения в конструкцию дополнений, позволяющих более эффективную и многофункциональную обработку дерева.

Необходимые материалы

Для производства шины из дерева понадобятся следующие материалы:

• Фанерные заготовки толщиной не менее 10 миллиметров, длина выбирается произвольно по длине будущего пропила, рекомендуемая длина 1,2 метра;
• Деревянные бруски 30 х 30 мм.
• Металлические полоски высотой 3-4 мм, шириной 8-12 мм, длина должна быть равна длине подошвы на циркулярке — 2 шт..
• Крепежные элементы – метизы, саморезы.
• Фрезер.
• Электролобзик.
• Дрель со сверлом диаметром 10 мм.
• Шуруповерт с битой под саморезы.
• Струбцины.

Пошаговая инструкция изготовления направляющей из фанеры

Очень важно соблюдать тщательность в изготовлении и соблюдение размеров, так как любая неточность или нарушение прямолинейности конструкции приведет к серьезному ухудшению конечного результата, а следственно к ухудшению качества пропила. Пошаговая инструкция:

Пошаговая инструкция:

1. Переносим размер пилы на фанеру и отмечаем.
2. Для того, чтобы все получилось ровно и красиво нужно использовать что-то жесткое и ровное, для этой цели подойдет кусок профильной трубы, квадрата, направляющей для гкл. Крепим его струбцинами на полученной отметке.
3. Отступаем 5 см. и делаем пропил фрезером. Высота и ширина пропила должны быть такие же, как у ранее заготовленных металлических пластин.
4. Отступаем еще 5 см, размечаем и делаем фрезером еще один пропил. Для получения ровной линии также выставляем металлический профиль в качестве упора.
5. Крепим металлические направляющие к дисковой пиле. Главное сделать это очень ровно. Выступающие части, за края подошвы — отпилить. Рабочую поверхность рекомендуется отшлифовать и отполировать, так будет лучше скользить. А пазы в фанере, смазать воском, это также придаст лучшее скольжение.
6. По краям крепим деревянные бруски на клей, а затем еще и притягиваем саморезами.
7. Для лучшего скольжения, обклеиваем рабочую поверхность шины, металлическим скотчем. Он, очень устойчив к истиранию.
8. На этом все, параллельный упор готов к работе.

Еще одним популярным материалом, с помощью которого можно просто и быстро сделать направляющую для дисковой пилы — это ламинат. Предлагаем для этого посмотреть видео, автор которого за несколько минут рассказывает и показывает, как подробно сделать параллельный упор из 2 досок ламината, очень интересно и полезно. Рекомендуем.

Регулировка самодельного приспособления

Перед началом работы требуется провести регулировку, которая заключается в подборе места резки, а также в глубине пропила и его длине.

В процессе регулировки есть несколько полезных рекомендаций:

• Устройство должно расположиться ровно по отношению к краям материала. Не допускаются перекосы. Для проверки прямолинейности диска, его опускают в пропил направляющей.
• После регулировки шины и диска по “прямизне”, вся конструкция закрепляется струбцинами. В отдельных случаях ее можно закрепить на метизы, для чего по углам шины выполняются специальные отверстия.

Техника работы и безопасности

Поскольку сама по себе циркулярная пила считается весьма опасным инструментом, неправильное использование которого может привести к серьезному травматизму, то необходимо соблюдать рекомендации по технике безопасности:

• При работе требуется использовать СИЗ – очки и перчатки. Также запрещается приступать к работе со свисающими элементами одежды, например, с расстегнутыми рукавами.
• Циркулярная пила включается только после помещения диска в направляющую, но без касания к обрабатываемой поверхности.
• Шина должна быть крепко зафиксирована струбцинами, так как в противном случае кинетическая энергия вращения диска пилы передастся шине, и она «вылетит».
• Все резы нужно делать от себя, а сам мастер должен стоять несколько в стороне, а не перед пилой.

Как сделать направляющую шину для циркулярной пилы своими руками

Любой мастер, который работает циркулярной пилой, знает, что сделать ровный пропил без направляющей шины крайне трудно. Обыватель решает вопросы пропила простыми методами – закрепляет на поверхности для реза две фанерных планки струбцинами и приступает к резу, мастер же изготовит для себя специальную направляющую.

В данной статье будут представлены конкретные виды направляющих, которые можно сделать своими руками, а также даны подробные инструкции. Имея минимум столярно-слесарных навыков, инструмент и простые заготовки из дерева или алюминиевого профиля, можно эффективно и с экономией средств изготовить направляющую шину для циркулярной пилы по дереву.

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

1. Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
2. Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
3. Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
4. Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Упорная линейка

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

Теперь направляющая рельса может изготавливаться собственноручно:

• К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
• С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

• Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
• Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
• На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.
