Доработка наковальни
Ознакомьтесь также с этими статьями
Люстры для кухни — на что обратить внимание при выборе
Преимущества аренды теплого склада для хранения личных вещей
Виды светодиодных аккумуляторных фонарей
Довести поверхности до хорошего состояния помог мой шлифовальный станок, мощности которого оказалось маловато для такой задачи, но если сильно не налегать, то он вполне справлялся с этой задачей. Была лишь одна проблема – рельса разогревалась так, что обжигала руки через рабочие перчатки, а остывала она долго – порядка получаса, но у меня было достаточно другой работы, поэтому я просто оставлял рельсу остыть, а сам переключался на другие задачи – так и мне было интереснее работать.
Подошву наковальни я не довел до идеально прямого состояния, она осталась немного округлой формы, т.к. шлифовать ее до полностью плоской формы заняло бы немало времени, для себя я решил, что мне не помешает небольшая округлость подошвы.
После того, как все поверхности были выровнены, а острые углы немного сточены, я просверлил в основании рельсы два отверстия под болты М8 для крепления наковальни к верстаку (для более крупных наковален лучше просверлить четыре отверстия под М10, например).
Далее я оклеил подошву наковальни малярным скотчем и покрасил всю наковальню сначала грунтовкой, а затем краской из баллончика в два слоя.
Элементы наковальни
Наковальня кузнеца – обязательный атрибут его мастерской. С ее помощью выполняется целый ряд технологических операций с металлом. Данный инструмент используется для ковки, придания металлу необходимой формы, закалки и т.д.
Изготавливается этот предмет из прочной легированной стали, а его масса может превышать 300 килограмм, особенно если речь идет о стационарной кузнечной наковальне.
Она должна быть устойчивой и прочной, так как на нее приходятся значительные нагрузки. Удар молотом по наковальне приводит к появлению ровного чистого звука. Глухой звон свидетельствует о наличии трещин или пустот в инструменте.
Как уже отмечалось ранее, выделяют однорогие и двурогие модели. Почему наковальня имеет такую форму? Дело в следующем: рог позволяет осуществлять изгибы с необходимой кривизной, а ровная поверхность служит для выполнения основной работы.
К основным элементам устройства относятся:
- рог;
- хвостовик;
- углубление для формирования отверстий;
- отверстия для установки инструмента и другого кузнечного приспособления на наковальню;
- лицо;
- башмак;
- площадка для рубки металла.
Выступ на боковой части инструмента называется рогом. Его форма различна, в зависимости от назначения. У однорогих моделей он конусообразный. Используется в формировании изгибов металла и раскатке закругленных частей.
Второй рог применяется в загибании изделий на углы меньше нормального и делается в форме усеченного конуса.
Лицом называется плоская поверхность. Именно на ней производятся основные операции.
В классическом типе наковальни обязательно есть отверстия. Одно из них квадратное – используется, как держатель инструмента, например, молота. Оно обычно располагается в конце устройства. Второе – круглое, фиксирует проволоку при ее завивке, располагается возле рога.
Наковальня должна гасить импульс от удара по лицевой части. В этих целях приспособление устанавливается на прочную деревянную или песочную подушку.
Важно, чтобы лицо располагалось строго горизонтально. Это позволит выполнять работу наиболее качественно
Многих интересует вопрос, как установить наковальню по высоте. Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально
Кроме того важно, чтобы кузнецу не приходилось совершать дополнительных усилий на подгонку удара, нагибаться или поднимать инструмент слишком высоко
Предназначение наковальни
Применяется данный вид рабочего инструмента во многих областях производства. Бывают наковальни кузнечные, слесарные, ювелирные, даже для медицинских целей. Техники в стоматологии используют их, но, естесственно, гораздо меньшего размера. В кузнице на ней выполняются все ручные операции: ковка и закалка деталей после горна, придание заготовке нужной формы.
Наковальня слесарная нужна мастерам для рихтовочных работ, для прогибания металлических поверхностей. В ювелирных мастерских используются небольшие стальные наковальни, на которых сгибают и ровняют кольца, серьги, браслеты, отбиваются отверстия при декорировании изделий и т.д. В стоматологии при изготовлении коронок мастера также ее используют. Вообще, в каждом хозяйстве и в частном доме необходимо иметь наковальню, хотя бы небольшого размера, чтобы элементарно можно было выровнять гвоздь или согнуть уголок.
Устройство наковальни кузнечной
Идеальным и универсальным вариантом считается двурогая наковальня. На крепких металлических лапах располагается, так называемое, «лицо» или основная ровная поверхность, на которой кузнец производит все процедуры плоской ковки. Чтобы данная деталь была идеально ровной и гладкой, на ней устанавливается шлифованная пластина из стали марки 35Л, то есть, легированной.
С одной стороны приваривается конусной формы рог. Он служит для раскатки и сгибания деталей. Иногда устанавливают их с двух сторон, в зависимости от вида работ. С другой стороны часто приваривается квадратный хвостовик. С его помощью изделия сгибают под углом в 90 градусов. Для удобства при работе с заготовками мастера могут придать дополнительные функциональные возможности своим наковальням. Например, приварить или вырезать квадратное отверстие для подкладного инструмента или шперака. Можно еще сделать круглое отверстие для фиксации, например, металлического прута при сгибании.
Шперак вставляется при необходимости иметь маленькую рабочую поверхность (мини-наковальню). Он состоит из цельнометаллического чекана с наконечниками с двух сторон и специальным подтоком. На шпераке удобно заниматься художественной и декоративной ковкой изделий.
Части наковальни
Рог является характерной выступающей деталью многих типов наковален (существуют и безрогие наковальни). Благодаря сужающейся (конусообразной) форме имеет бесконечное множество радиусов кривизны, что позволяет придавать заготовкам различные изгибы.
Квадратное отверстие с другой стороны от рога, в хвосте наковальни, служит для установки подкладного инструмента (нижников). За долгое время работы кузнец изготавливает множество удобных для него подкладных инструментов с квадратным хвостовиком, который вставляется в это отверстие.
Кроме квадратного существует еще одно (или более) круглое отверстие меньшего размера. На него кладут плоскую заготовку, когда требуется пробить в ней круглое отверстие. Из-за пластичности металла заготовки пробитое отверстие получается с выдавленными краями, и требует выравнивания.
Плоская горизонтальная рабочая поверхность наковальни — лицо (наличник) упрочнено термической обработкой. Несмотря на то что при ковке удары наносятся по разогретому и достаточно мягкому металлу, упрочнение лица необходимо. До девятнадцатого века наковальни делали из кованого железа, а лицо из упрочненной термической обработкой стали, приваривали. С течением времени на наиболее используемой, левой части лица наковальни возникали впадины. Наковальни из кованого железа имели отверстия под рогом и хвостом. В них вставлялись огромные клещи при перемещении наковальни в горн и обратно. Современные наковальни обычно отливаются из стали и не имеют таких отверстий. В процессе работы они не так сильно деформируются, как наковальни из кованого железа. При работе правши рог обычно размещается слева от него. На другой стороне наковальни, у левого (относительно кузнеца) края ее лица, ребро имеет малый радиус закругления (радиус кривизны). Оно используется для различных работ, о которых вы можете прочитать в книге.
Важно: нагретое железо окисляется, покрываясь твердой окалиной (Fe3O4). При ковке окалина осыпается на лицо наковальни и может оставить отметины на нижней стороне поковки
Поэтому в процессе работы желательно ее сдувать или сметать.
Высота наковальни
Из эргономических соображений очень важно правильно установить наковальню по высоте под себя. Если ваша наковальня установлена слишком высоко или слишком низко, то вы рискуете заработать проблемы со спиной. Для того чтобы определить правильную высоту, встаньте рядом с наковальней
Опустив руку вдоль тела, положите ладонь на лицо наковальни. Если при этом ваша рука сгибается, то наковальня установлена слишком высоко, а если вы наклоняетесь, то она установлена слишком низко.
Основание (стул) наковальни
Многие наковальни снабжены чугунным основанием. Обычно они слишком низки, так как предназначены для использования в производстве, где молотобоец бьет кувалдой по подкладному инструменту на обрабатываемом металле. Такие основания усиливают шум, создаваемый наковальней.В сельских кузницах наковальня традиционно устанавливалась на чурбан из твердых сортов древесины (дуб, вяз, клен, береза), зарытый в земляной пол примерно на 50–60 см.В современных мастерских, где пространство обычно ограничено, удобно передвижное стальное основание. К такому основанию может привариваться полка для инструментов и приспособлений.
Связь с опытом
Чтобы починить предметы либо совместить чары, вам необходим опыт. Чем мощнее магия, участвующая в ковке, тем высшим уровнем опыта вы должны обладать. Материалы, использующиеся при ковке, значения не имеют. Следует отметить, что объединение может быть недоступным, если для создаваемых предметов нужно свыше 40 уровней (этого ограничения нет в творческом режиме). Еще одним следствием «переноса» чар является то, что при создании более мощного предмета в первом слоте и менее сильного во втором, вы потратитесь гораздо меньше. Например, если вы совмещаете поврежденный меч с Остротой I в 1 слоте и точно такое же оружие с Остротой IV во 2-м, то будет совершен перенос Остроты IV. Если же наоборот, тогда будет произведен лишь ремонт. Эта особенность сохраняется и при объединении предметов с различными видами чар.
Типы и виды наковален
Виды наковален, их форма и вес могут существенно различаться.
Их разделяют на несколько категорий по указанным выше критериям, а именно:
- безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
- однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
- двурогая наковальня – устройство массой от 100 до 270 кг;
- однорогая консольная;
- шпераки – мини наковальни весом до тридцати килограмм.
Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.
Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.
Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.
Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды. Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий
В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий
Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.
Чертеж наковальни для изготовления своими руками.
Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.
Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.
Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы
Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание
Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.
Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.
Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.
Важно, чтобы стул был установлен горизонтально. Данный параметр легко проверяется с помощью уровня. Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством
Его можно сделать, например, из рельса, швеллера или двутавровой балки
Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.
Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.
В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью. Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке
Заводская модель прослужит довольно долго
Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.
Двусторонняя наковальня из рельсы своими руками
- Материалы
- — Обрезок рельсы — Лист фанеры — Клей столярный или ПВА — Саморезы по дереву — Болты с гайками и шайбами — Две шпильки-шурупа — Кусочек стальной полосы — Две ручки — барашка — Масло для пропитки древесины, грунтовка.
- Инструменты, использованные автором
- — Наждачная бумага.
— Циркулярная пила — Торцовочная пила — Сверлильный станок, шуруповерт — Нейлер (он же гвоздомет) — Сверла Форстнера — Фрезер — Орбитальная шлифовальная машинка — Ножовка — Ленточная пила — Сварочный аппарат — Рулетка, карандаш — Струбцины — Гаечные ключи
Процесс изготовления Итак, как обычно, для начала автор начинает свою работу с разметки. В данном случае он размечает будущий шаблон из куска фанеры. Причем размечает на одном шаблоне обе стороны профиля рельсы.
При помощи ленточной пилы вырезает ненужные части трафарета по разметке.
Затем проверяет плотность посадки шаблона на рельс с двух сторон.
Выставив упор циркулярной пилы на нужное расстояние, распускает лист фанеры на полосы.
Затем, по ширине шаблона нарезает полосы на одинаковые прямоугольные заготовки.
Далее размечает по шаблону каждую из заготовок.
При помощи шуруповерта со сверлом Форстнера вырезает по 3 отверстия в заготовках.
Теперь в каждой заготовке из фанеры вырезает на ленточной пиле «профиль».
Затем совмещает заготовку с шаблоном, фиксирует гвоздями при помощи нейлера.
Переворачивает полученный «бутерброд» шаблоном вниз. Срезает ненужное при помощи фрезера, используя прямую фрезу с упорным подшипником.
Затем, отфрезеровав все заготовки, зачищает отфрезерованные края наждачной бумагой.
Надевает все заготовки на рельс, проверяет грани.
На торцовочной пиле отрезает края заготовок, делая их более удобной формы.
Промазывает первую заготовку клеем, укладывает следующую, фиксирует нейлером. Затем усиливает соединение саморезами. Повторяет до полной сборки по длине рельсы.
Вот такой торт наполеон получился. Стив зажимает его струбцинами и ждет пока клей высохнет.
Обрабатывет внутренние стороны наждачной бумагой, надев ее на обрезок кругляка.
Все плотно садится с обеих сторон рельсы.
Но неровности на гранях, конечно же, имеются. Ведь идеально повторить каждую заготовку очень сложно.
Стив решает задачу выравнивания очень оригинально. Для начала он фиксирует заготовку между двумя брусками при помощи длинных струбцин. Получается нечто похожее на раму.
А вот тут неожиданный момент. У автора похоже нет фрезерного стола или фуганка
Но это не важно. Он выравнивает грани основы наковальни при помощи циркулярной пилы. Да, как на фрезерном столе
Да, как на фрезерном столе.
Очень даже зачетно получилось выровнять все стороны.
Шлифует грани, используя орбитальную машинку.
Теперь нужно создать прижимную пластину. Отрезает части заготовки от стальной полосы ленточной пилой.
Приваривает детали, выравнивает края на точильном станке.
Сверлит отверстия в стальных заготовках.
В соответствии с отверстиями пластин — сверлит так же и в основании.
Первую пластину зажимает саморезами с одной стороны основания.
С другой стороны закручивает две шпильки-шурупа.
Пропитывает поверхности основания грунтовкой.
После высыхания защитного покрытия, устанавливает рельс на свое место.
Надевает прижимную пластину на шпильки, и зажимает барашками.
Все, инструмент готов!
Теперь можно использовать его по прямому назначению.
Спасибо автору за оригинальную идею наковальни, и ее исполнение. Весьма удобно иметь в распоряжении две различные поверхности для работы. Да и сталь у такой наковальни должна выдержать весьма серьезные испытания. А большая площадь поверхности основания поможет распределить энергию удара.
Типовая конструкция
Для расширенной функциональности данный кузнечный инструмент должен состоять из следующих частей:
- Лица. Представляет собой плоскую поверхность в центре, где можно производить обработку ровных широких заготовок. Часто в левой или правой части лица выполняется глухое отверстие для выполнения полостей и отверстий, а также для фиксирования части заготовки, противоположный конец которой необходимо согнуть.
- Рога — конусообразного отростка, который примыкает к одному из торцов наковальни. Предназначен для пластической раскатки или свёртки в тело вращения полосового металла. В идеале наковальня снабжается двумя рогами, тогда второй (иногда называемый хвостом) выполняется в форме пирамиды, и используется для получения пространственных тел более сложных форм.
- Лап – четырёх опорных выступов в нижней части корпуса, которыми инструмент опирается на верстак. Если наковальня предполагается неподвижной, то в лапах изготавливаются сквозные отверстия для крепления.
- Обода – прямоугольной или квадратной зоны лица, которая располагается ближе к рогу, и служит для обжимки изделий из листового металла.
Устройство наковальни
В наиболее простом варианте исполнения наковальни обод и/или хвост, а также отверстия в лапах могут отсутствовать.
Способы крепления наковален
Из чего лучше сделать
Прежде всего, нужно определиться с местом установки наковальни. Если надёжный верстак отсутствует, то, как опорой, можно воспользоваться прочным широким пнём (дуб – идеальное решение: эта древесина прочна на сжатие, и идеально гасит колебания, которые возникают в процессе ковки). В таком случае диаметр пня, освобождённого от коры и поверхностных дефектов, будет определять размеры наковальни, в частности, её длину. Она не должна быть менее 200 мм.
При отсутствии пня, можно воспользоваться высоким (не ниже 100 мм) деревянным башмаком, который жёстко монтируют на торец бочки, наполненной песком. Бочку до половины необходимо зарыть в грунт.
В качестве заготовки для наковальни целесообразнее всего принять подходящий кусок списанного кранового рельса КР-120 или (что лучше) КР-140. В отличие от железнодорожного рельса такой вариант предоставляет следующие преимущества:
- Для производства крановых рельсов используют более прочный металл по ГОСТ 4121. Это высокоуглеродистая сталь марки «сталь 63», которая характеризуется повышенным содержанием марганца и имеет нормативную прочность не менее 730 МПа, при твёрдости головки 212 НВ;
- Шейка крановых рельсов – более широкая, что увеличит устойчивость наковальни во время производства кузнечных работ;
- Профиль крановых рельсов предусматривает более плавный переход от шейки к головке, что предотвращает возникновение концентраторов напряжений в инструменте.
Закрепленная наковальня
Единственный недостаток крановых рельсов в том, что там не предусматриваются крепёжные отверстия, и их придётся выполнять самостоятельно.
Общие рекомендации по устройству кузницы
При устройстве кузницы своими руками нужно придерживаться некоторых основных рекомендаций. Если вы сделаете себе удобные и мобильные горн и наковальню, то для размещение кузницы вам потребуется не более 1 м2 площади. Если вы собираетесь размещать кузницу во дворе, выбирайте место подальше от дома, желательно на углу, ориентируясь на направление ветра (так как будет дым). Если ваша кузница будет располагаться в помещении, заранее позаботьтесь о вытяжке.
Обычный уголь для кузницы не подойдет. Используйте так называемый «пламенный» уголь. Его отличие от обычного угля состоит в том, что куски, большие по размеру, весят относительно мало. Такой уголь хорошо разгорается, быстро сгорает, и при этом дает высокую температуру, которая позволяет нагреть заготовки до температуры ковки. Для получения необходимой температуры, выбирайте большие, в крайнем случае, средние куски.
Если вы обговорите с соседями свое желание устроить кузницу и заручитесь их одобрением – это будет большим плюсом. Так как вам предстоят работы с открытым огнем, недовольные соседи вполне могут нажаловаться пожарным, и вам может быть выписан штраф.
Как меняются эффекты?

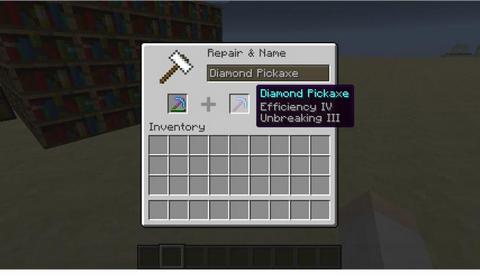

Наковальня в Майнкрафт дает возможность чинить предметы, но на этом ее возможности не заканчиваются. Вы сможете изменять эффекты брони, зачарованных книг и других инструментов.
Изменить эффект вам помогут следующие предметы:
- 2 предмета, изготовленные из одного материала, которые обязательно должны обладать чарами;
- заколдованная книга вместе с другим предметом;
- 2 экземпляра зачарованных книг.
Когда вы меняете эффекты у двух предметов с одинаковыми чарами, то в результате значительно усиливаете их. Например, вы берете 2 кирки, эффективность которых равняется IV и получаете одну кирку, но ее уровень повышается на еще одну единицу. Эффективность после ремонта будет равняться пяти.
Изменение эффектов также дает вам возможность достичь недоступных результатов. Вы можете изменять механику колдовства. Но эффект будет присутствовать только на определенном уровне: он не сможет подняться больше. Достичь эффективности VI будет попросту невозможно, если он превышает уровень данного зачарования.
Артефакты с несколькими типами чар будут совмещены после починки и добавлены на предмет, который создается на наковальне. Один предмет может иметь несовместимые чары одновременно после того, как он пройдет наковальню. Например, один предмет после ремонта может одновременно иметь «Удачу» и «Шелковое касание».

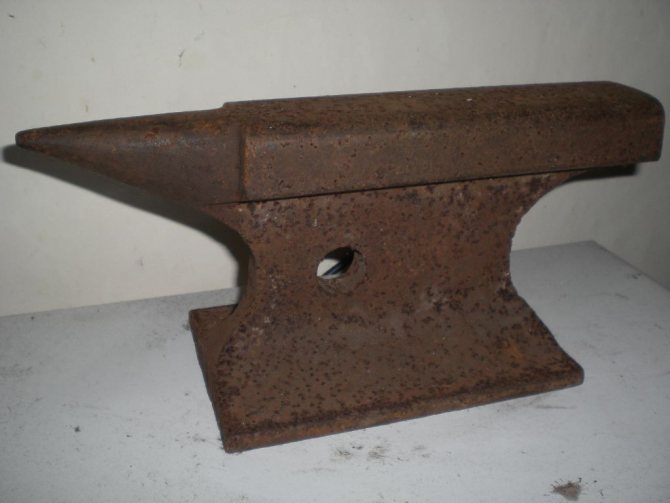

Как я изготовил наковальню своими руками
От куска рельсы был отрезан более маленький кусок порядка 70мм. Отрезание рельсы производилось большой болгаркой, но некоторые ухитряются это сделать и маленькой болгаркой :unsure:
Сначала я постарался провести линию отреза маркером со всех сторон, как можно более ровно, затем рельса была притянута к стулу струбцинами и начался занимательный процесс резки :wacko: , который занял порядка получаса, т.к. я не имел подобного опыта и часто останавливался, перезажимал рельсу для более удобного реза, смотрел как идет резка. Опытные мастера отрезают болгаркой рельсу всего за минут 15 или меньше. Процесс резки оказался не очень сложным – сначала прорезал верх рельсы – “подошву”, потом основание, но самое сложное оказалось отрезать середину – “ножку”, т.к. болгарку начало заклинивать из-за того, что отрезы с в двух сторон совпадали не идеально. В конце оказалось проще последний сантиметр реза сделать маленькой болгаркой.
В итоге, рельса была отрезана, не идеально ровно, но помогла болгарка с зачистным диском – были выравнены все поверхности, а также зачищена ржавчина со всех сторон.
Пошаговая инструкция по изготовлению наковальни из рельса
Подготовьте рабочую площадку. Установите на стол кусок рельсы, разметьте его с помощью маркера и линейки следующим образом:
- Отмерьте 40% от общей длины рельсы, проведите линию;
- Отмерьте половину от ширины рельсы, сделайте отметку;
- Соедините линии и отметку таким образом, чтобы на площадке рельсы у вас образовался треугольник или так называемый «рог наковальни».
Если у вас остались вопросы по верной разметке заготовки, посмотрите фото и видео на нашем сайте.
Закрепите будущую кузнечную наковальню в металлических тисках. Включите болгарку, выполните резы рога согласно линиям разметки.
Важно! Работая с электроинструментом, будьте предельно внимательны. Металлические тиски должны быть надежно закреплены на поверхности стола. Рабочий стол не должен быть расшатан
Для защиты собственного здоровья, наденьте маску сварщика, защитные фартук и перчатки
Рабочий стол не должен быть расшатан. Для защиты собственного здоровья, наденьте маску сварщика, защитные фартук и перчатки.
Выполнив глубокие резы болгаркой, возьмите молоток. Он поможет вам ускорить процесс: отбейте с его помощью левый и правый края металлического треугольника. Будьте готовы к тому, что края будут неровными – ничего страшного в этом нет, их обработкой мы займемся позже.
Достаньте рельсу из тисков, переверните ее на бок так, чтобы отбитый треугольник «смотрел» на вас. Маркером обозначьте линии, ведущие от края рельса до внутреннего отверстия (ближнего к вам). Отбейте их молотком.
Отступив по сантиметру с каждого необработанного «заднего» конца, нарисуйте маркером линии. Ваша задача – обозначить «хвост» наковальни. Болгаркой выполняйте на металле резы, после чего кусочками отбивайте металл молотком. «Хвост» является функциональной частью инструмента. Но так как мы создаем домашнюю, а не профессиональную, наковальню, выполнять его или нет – только ваше желание.

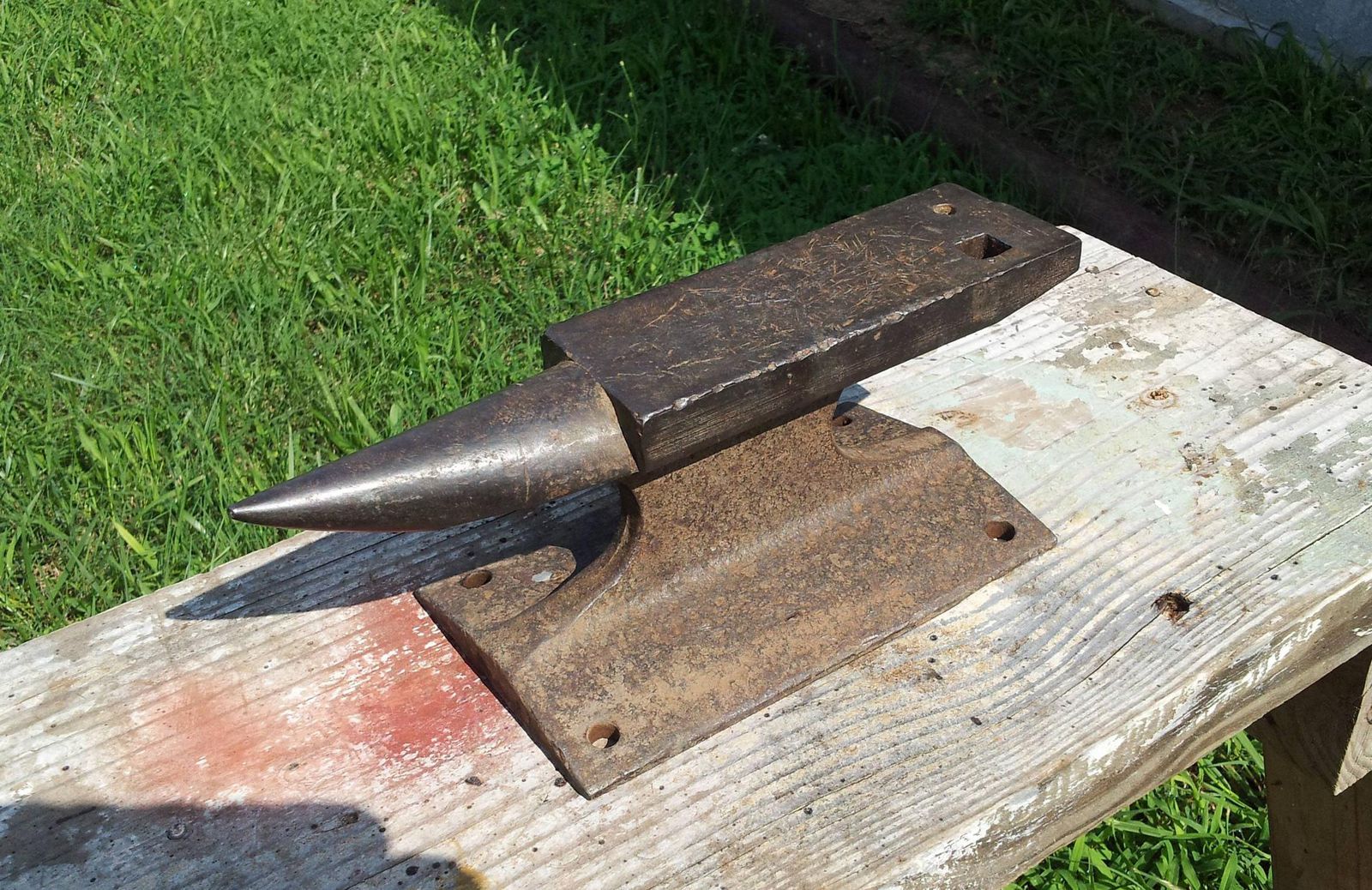

Процесс изготовления наковальни
Выполняем разметку наковальни с рогом и хвостом непосредственно на подходящем по длине и поперечному сечению куске старого рельса.
С помощью болгарки и отрезного диска вырезаем внешние контуры нашего инструмента, отбиваем лишние части увесистым молотком.
Получаем в первом приближении рог, хвост и основание будущей наковальни. Продолжаем вырезать переходную часть между верхом и основанием нашего инструмента, одновременно точнее формируя рог и хвост.
Удаляем со всех доступных плоскостей заготовки ржавчину с помощью шлифовального круга.
Придаем на гриндере передней переходной части форму полукруга для восприятия больших и постоянных динамических ударов.

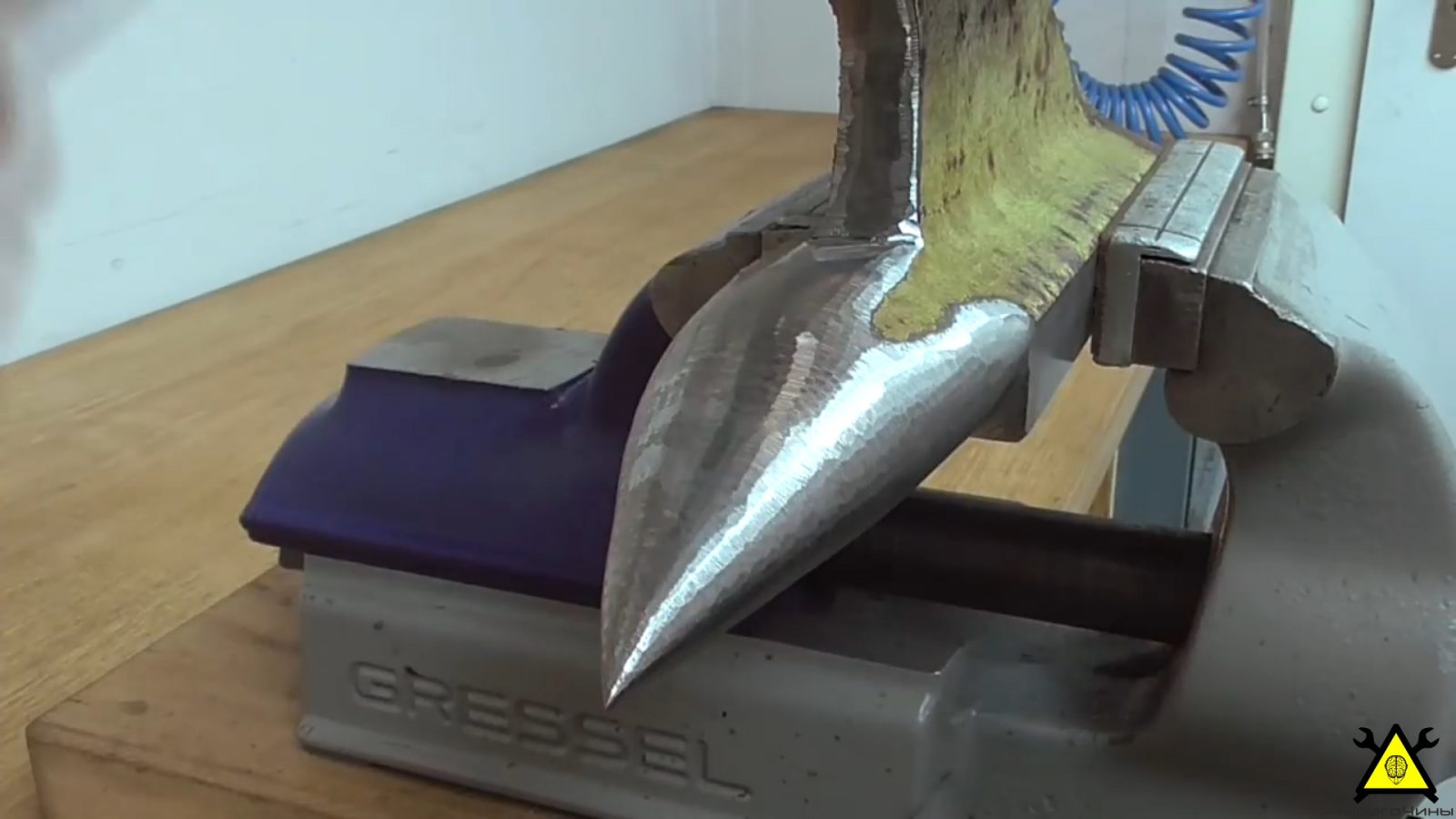

Заостряем рог на круглый конус вначале болгаркой, а затем на гриндере. На нем же шлифуем и основание наковальни.
Размечаем полосу металла толщиной не менее 20 мм и желательно из легированной стали 45Л или 35Л под размер верха части наковальни из куска рельса.
Вырезаем из размеченной заготовки будущее лицо наковальни посредством лобзиковой пилы и болгарки. С одного края в пластине сверлим круглое отверстие. Шлифуем все стороны вырезанной полосы на гриндере и соизмеряем ее размеры с посадочным местом.
Заливаем в жестяную банку необходимое количество подсолнечного масла.
Раскаляем докрасна ненужный кусок, отрезанный от пластины, в кузнечном горне и с его помощью нагреваем масло в емкости. Только после этого с помощью кузнечных клещей помещаем в кузнечный горн и докрасна разогреваем подготовленную для лица наковальни пластину.
Как только она приобретет малиновый цвет быстро и полностью помещаем ее в емкость с маслом и держим ее там, пока масло не перестанет кипеть.
Сравниваем твердость незакаленной и закаленной пластины с помощью обработки напильником. Незакаленная пластина легко поддается обработке, а по закаленной напильник скользит, не снимая ни грамма металла. Производи отпуск: помещаем пластину в печь и выдерживаем ее там при температуре 200 градусов Цельсия в течение 1-го часа.
Вновь обрабатываем пластину со всех сторон на гриндере и привариваем ее к верху рельсовой заготовки, придерживая с двух сторон струбцинами, вначале точечно, а затем сплошным швом.
Отбиваем молотком шлак со швов, зачищаем болгаркой, завариваем на лице все раковины и каверны, и окончательно доводим все плоскости на гриндере.
Качество должно быть таким высоким, чтобы сварной шов между лицом и основанием наковальни совершенно не просматривался. Тщательно выбираем угол между торцом лица и рогом вначале отрезным, а затем шлифовальным кругом: он должен быть равен точно 90 градусам. Далее такой же обработке подвергаем все части наковальни.
Снимаем со шпинделя болгарки шлифовальный круг и вместо него устанавливаем полировальный (фетровый или войлочный) и продолжаем круговую обработку наковальни до зеркального блеска, исключая переходный участок и основание.
Ставим наковальню на лицо, размечаем на подошве основания центры четырех отверстий по углам, керним и выполняем их на сверлильном станке для крепления наковальни к стулу, в качестве которого лучше выбрать подходящую по сечению и высоте деревянную чурку из твердых пород дерева: дуба, ясеня, клена, березы и др.
