Можно ли сделать тахометр для бензопилы самостоятельно или процесс регулировки карбюратора

Какие бывают тахометры для бензопилы и какой купить — обзор 3 лучших с AliExpress

Тахометры могут быть проводными и беспроводными. Вторые стоят дороже первых.

Если используется проводной вид, то требуется обеспечить доступ к высоковольтному проводу свечи. Минусом таких устройств является то, что требуется демонтировать крышку и воздушный фильтр, чтобы иметь доступ к проводу. Подсоединение можно сделать:

1. За счет зажима, находящегося на конце шнура.
2. При помощи обмотки, которая фиксируется за счет изоляционной ленты или пластикового хомута.

Тахометры без подсоединения провода являются более удобными в использовании. Этот вид приборов позволяет сделать замеры оборотов двигателя на расстоянии 15-20 см от изоляционного колпачка.

Ниже представлен обзор лучших марок тахометров.

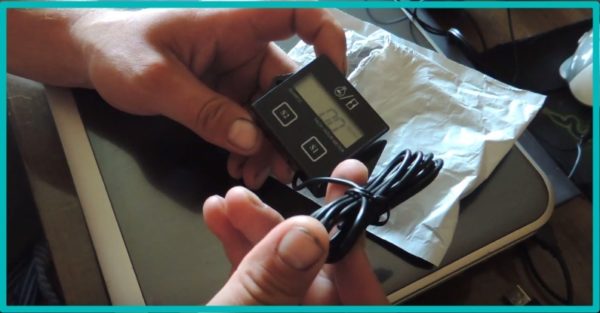

Самый дешевый без крокодильчика — цифровой Kebidumei

Это самый дешевый тахометр, в его комплектации даже нет крокодильчика, вместо него придется просто накручивать провод. Зато цена радует.

Из функционала стоит отметить следующее:

• имеет большой ЖК-дисплей;
• есть функция сброса до нуля часов;
• производит считывание до 10 000 часов, а потом производит перезагрузку до нуля;
• способен считать до 99 999 оборотов в минуту;
• настройку времени обслуживания можно запрограммировать;
• есть функция напоминания о необходимости замены масла;
• тахометр этого вида может работать на всех двигателях, тип двигателя можно выбирать с помощью кнопок S1 и S2;
• есть функция защиты от брызг.

Рекомендуем посмотреть видео – обзор на данный тахометр, заказанный из Китая, автор интересно и подробно рассказывает про прибор. Рассказывает про функционал, настройку, разбирает сам прибор, чтобы показать, что внутри и в конце показывает пример работы на бензокосе (разницы с бензопилой в принципе работы нет).

Самый дешевый с крокодильчиком — Pulst Engine

Этот тахометр имеет такие же характеристики, что и предыдущий. Отличается более богатой комплектацией, а точнее — наличием крокодильчика.

С более мощным функционалом — Runleader

Благодаря более мощному процессору, имеет лучший функционал, быстрее работает, но и стоит дороже. В руках он выглядит более солидно, пластик крепче, кнопки легче нажимаются. Сборка гораздо лучше предыдущего. Для частого использования будет гораздо лучше, чем первый вариант

Из особенностей стоит отметить:

• функция отображения моточасов;
• может использоваться только с бензиновым двигателем внутреннего сгорания;
• для подключения необходимо провести наматывание контактного провода вокруг свечного провода. Длина провода составляет 1,5 метра;
• прибор не работает с 4-х тактными моторами, но для бензопил такой и не нужен.

Бесконтактный — лазерный прибор WHDZ

Этот тахометр для бензопилы больше подойдет для любителей «беспроводных технологий». Его главное преимущество – это способность измерения оборотов без использования проводов. Очень экономит время, т.к. позволяет практически молниеносно проводить измерение оборотов двигателя.

• имеет большой цифровой ЖК дисплей.
• корпус имеет специальную форму, за счет которой он удобно помещается в руке;
• есть функция автоматического сохранения значений в памяти устройства;
• корпус жесткий, сделан из АБС пластика.

Настройка

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле. Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение. Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

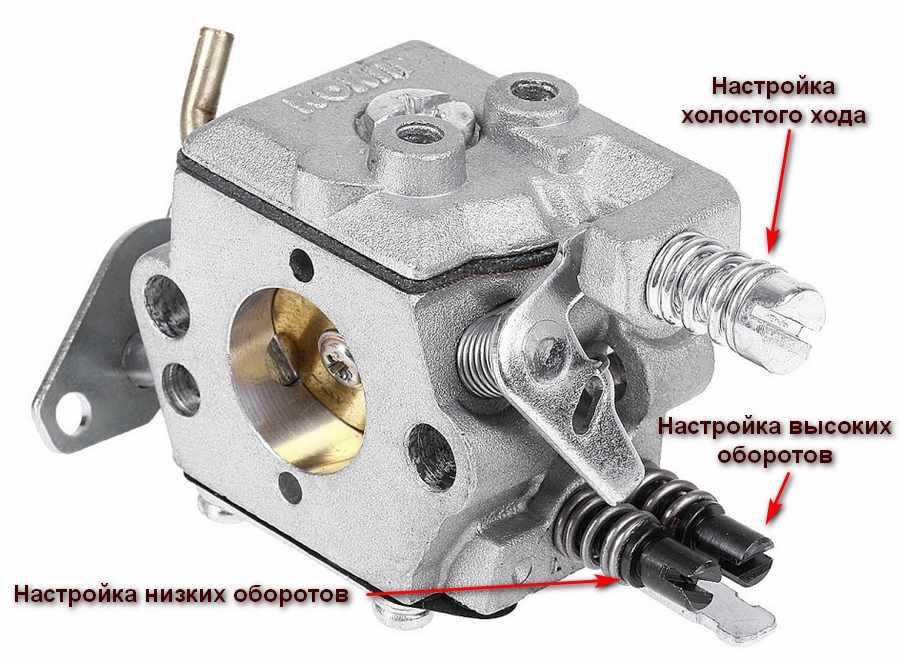

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Установка и настройка прибора

Сначала нужно приобрести сам прибор и соединительный кабель. Чаще всего советуют покупать фирменный кабель, который уже всем снабжен. Разберем установку с тахометром ямаха, который имеет предохранитель при скачках напряжения.

Предварительно сделайте замер на лодке, чтобы знать, какой длины жгут вам будет нужен. Одной частью он присоединяется к разъемам на машинке дальнего управления или к замку зажигания. Несмотря на то, что приборная панель рядом, есть риск промахнуться.

Основной этап — это установка устройства в панель, обычно в несъемную. Лучший вариант, когда панель располагается под определенным углом. Не стоит ставить прибор на горизонтальные места. Прочертите контур будущего отверстия и обозначьте его центр, а потом работайте дрелью.

Второй этап — механическая обработка, перед этим стоит отключить аккумулятор и не забывать о правилах безопасности. После всех проделанных работ, останется лишь подсоединить несколько проводов и укладка жгута.

Последний этап — подключение прибора и настройка устройства. Настройка тахометра — это установка режима его работы. Сначала нужно проверить точность количества оборотов и в случае несоответствия показателей нужно привести все в норму с помощью инструкции. Если тахометр универсальный, то селектор режимов работы нужно поставить в положение, соответствующее количеству импульсов за один оборот мотора.

Обзор распространенных лодочных моделей

• Ямаха — это цифровой прибор, который состоит из влагозащищенного корпуса. Предназначен для стандартной установки, имеет отверстие 86 мм. На экране показывают текущие и максимальные обороты двигателя, а также моточасы. Цена этого прибора 23615 р.
• Меркури — аналоговый прибор, созданный для установки на все моторы Меркури. Состоит из водонепроницаемого корпуса и стрелочного циферблата. Стоимость 5620 р.
• Сузуки — аналоговое устройство для мотора, которое ставится в обычное отверстие приборной панели катера (86 мм). Имеет стекло, которое не запотевает и отображает до 7000 оборотов двигателя. Нет селектора режима работы, ведь все двигатели Сузуки оборудованы 12-полюсными генераторами. Цена 4400 р.

Дополнительная информация

Тахометры 6000 об/мин созданы для эксплуатации с определенными бензиновыми двигателями. Тахометры 7000 об/мин и 8000 об/мин нужны для эксплуатации с подвесными бензиновыми двигателями. Приборы для моторов с 20-полюсным генератором больше не существуют. Число электрических импульсов на один раз равно 1/2 от числа полюсов генератора переменного тока. Многие модели подвесных моторов выпуска до 1977 года могут быть снабжены генератором переменного тока и иметь в системе зажигания уникальный провод для подключения к контакту SEND. Все современные устройства могут работать с этими двигателями

Для этого нужно отсоединить провод от системы зажигания и присоединить к контакту выпрямителя Позже следует проверить, что число полюсов генератора переменного тока двигателя соответствует числу полюсов тахометра. Из-за наличия определенных помех от генератора переменного тока на некоторых моторах может понадобиться установка неполяризованного конденсатора

Очень важно изучать схемы, там записано много тонкостей

Нужно осторожно производить подключение

Как отрегулировать карбюратор на бензопиле

Схема как выполнить регулировку карбюратора и рекомендуемое положение винтов по настройке указывается в инструкции на каждый инструмент. При ознакомлении с новой пилой рекомендуют выполнить затяжку винтов до конца, при этом считают число оборотов, чтобы потом можно было вернуть на заводские регулировки.

Основные же принципы регулировки следующие:

Перед выполнением регулировочных работ мотор следует выполнить прогревание на холостых оборотах в период времени равный 10 мин.
Выполняя вращательные действия в отношении винта L нужно настроить такое качества смеси, чтобы на холостом ходу ДВС функционировал без сбоев на 1500–2000 об/мин. При выполнении нажатия на рычаг газа должно происходить быстрое и равномерное увеличение оборотов. Если происходят провалы при наборе оборотов, этот фактор указывает на излишне обеднённую смесь, винт необходимо выкручивать понемногу, до появления стабильного набора оборотов.
После выполнения настройки смеси на низких оборотов винт T следует закрутить до вращательных движений цепи, а затем выкручиваем на 1/2…1/3 оборота

Здесь важно следить, чтобы механизм сцепления был в исправном состоянии.
Не следует заниматься регулировкой винта Н в полевой ситуации. Неблагоприятные последствия при самостоятельной настройке винта Н заключается в том, что очень обеднённая смесь на повышенных оборотах, и при повышенной нагрузке, как результат приводит к ускоренному износа деталей ДВС группы на пиле и сбою работы системы зажигания.

Выполнять настройку на повышенных оборотах можно в тех случая, если происходит соблюдение трёх условий:

• Бензопила при функционировании не выполняет свои задачи с нужной мощностью при пилении.
• У пользователя, который выполняет работы по настройке, имеется информацией. Как устроены карбюраторные двигатели.
• В наличие есть средство для измерения оборотов двигателя.

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Особенности регулировки карбюраторов бензопил популярных марок своими руками

Несмотря на то, что, на первый взгляд, все карбюраторы одинаковы, регулировка этого узла может отличаться в зависимости от марки инструмента. Различия могут быть незначительными, однако они есть, и о них стоит упомянуть.

Особенности регулировки своими руками карбюратора бензопилы «Штиль 180»

Карбюратор бензопилы «Штиль 180» довольно интересен. Его особенность в том, что два регулировочных винта из трёх привычных на нём отсутствуют. А потому регулировка карбюратора бензопилы «Штиль 180» сводится к элементарной настройке холостого хода при помощи единственного винта LD. А вот о другой модели марки «Штиль 250» этого сказать нельзя. Здесь узел практически привычный, с тремя винтами. Разница заключается лишь в том, что холостой ход при регулировке карбюратора Штиль 250 настраивается винтом Н, а не Т.

ФОТО: shopozz.ruДовольно известная бензопила в России – «Штиль 180»

Нюансы регулировки карбюратора бензопил, марки «Урал»

Регулировка производится по следующему алгоритму. Сначала выставляются обороты холостого хода (винт малого газа), чтобы цепь была статична. При сильном дыме из выхлопной трубы следует немного закрутить винт полного газа. При этом, дыма станет меньше, а обороты увеличатся. Так, поочерёдно выставляя винты, можно добиться оптимального результата.

ФОТО: ваш-дом-и-сад.рфБензопила «Урал» – это уже классика

После следует резко нажать на рычаг газа. Если обороты пошли вверх быстро, то всё в норме, можно винт малого газа фиксировать. Если же они растут недостаточно динамично, стоит немного вывернуть винт полного газа. А после обкатки уже можно настроить и максимальную мощность.

Кстати, аналогичный карбюратор устанавливается и на бензопилы «Тайга», а значит, и регулировка будет идентичной.

ФОТО: grizzly-tool.com.uaНа бензопилу «Тайга» ставится тот же карбюратор, что и на «Урал»

Бензопила «Партнёр 350»: как отрегулировать карбюратор

Здесь всё просто. Регулировка карбюратора бензопилы «Партнёр 350» производится в соответствии с представленной нами сегодня пошаговой инструкцией. Но, если что-либо из неё читателю осталось непонятным, предлагаем ещё один вариант. Ниже представлено видео регулировки карбюратора бензопилы «Партнёр 350», которое поможет разобраться в этом вопросе.

Watch this video on YouTube

Хускварна 142: как отрегулировать карбюратор этой бензопилы своими руками

И у этой марки и модели никаких особенностей или отличий нет. Все регулировки карбюратора бензопилы «Хускварна 142» (как и 137 или 240 модели) своими руками производятся по аналогичному с пошаговой инструкцией алгоритму. Это наиболее распространённый вариант настройки, потому он и был приведён в вышеуказанной инструкции. К примеру, аналогичным образом производится и регулировка карбюратора бензопилы «Карвер».

ФОТО: besplatka.uaХускварна 142 выглядит довольно агрессивно
ФОТО: krsk.au.ruА вот 240-я модель с виду немного помягче, однако по характеру не уступит
ФОТО: zubilo-perm.ruКарвер пытаются копировать фирменный оранжевый цвет Хускварны

Устройство карбюратора бензопилы — винты регулировки

Органов для выполнения настройки карбюратора находиться всего три, это шунтированные пружинами винты, которые предназначены для плоской отвёртки. В нижней части пилы располагается пара винтов, слева L, справа — H. Немного выше данного места располагается винт T (или S).

Какую функцию выполняют эти винты:

1. Винт L — это вентиль, который регулирует проход сечение канала с топливом. Он предназначен для функционирования на холостых оборотах.
2. Винт H, является регулировкой протока канала, по нему проходит топливо. Он предназначен настройки больших оборотов.
3. Винт Т, является механизмом настройки дроссельной заслонки. Он выполняет функцию определения положение заслонки при полностью отпущенном рычаге акселератора.

Устройство первых двух винтов для регулировки является очень простым: на их концах расположены иглы, которые вставляются в золотники переменного сечения (конусы). Резьбу они все имеют правую, поэтому выполняя закручивание винта в направлении часовой стрелке, пользователь углубляет иглу и этим уменьшает проток. Если выполнять вращения в противоположную строну, то будут выполняться обратные действия.

Таким методом выполняется настройка качество топливной смеси в различных режимах функционирования. Если увеличить количество топлива, то бензин не будет успевать выгорать и ДВС плохо начинает обороты. При обеднённой смеси обороты, начинают вырастать, и происходит увеличение температуры ДВС.

Стоит уточнить информацию, что даже при полностью закрученных винтах до конца, проток обоих каналов не будет перекрываться полностью, только при наличии засора.

Способы установки на разные виды двигателей

Электронный тахометр на карбюраторный двигатель автомобиля ВАЗ или ГАЗ

можно подвести только одним путем, это с помощью катушки зажигания. Если бы речь шла о механическом, то я бы посоветовал вам подвести устройство к тросику спидометра для считывания показаний. Ну а пока у нас электронный вариант, то давайте его рассматривать.

Итак, ЭТ представляет собой небольшой по габаритам модульный блок, состоящий из дисплея и кнопок.При подключении к системе зажигания происходит знакомый нам с физики процесс преобразования импульса в электромагнитное поле.

В результате

устройство будет выводить на дисплей показатели в виде оборотов в минуту и заряд от генератора. Более навороченные ЭТ могут показывать много сопутствующей информации, такой как температура за бортом и в салоне, расход топлива, скорость, прочие не нужные и отвлекающие уведомления.

При монтаже на четырехцилиндровый мотор, одному обороту будет соответствовать две единицы импульса. Инжекторный тип предусматривает подключение к ЭБУ (электронному блоку управления), который будет передавать данные об оборотах коленвала. Дизельный тип также дает возможность подключиться, но способ зависит от конкретного типа.

{banner_content}

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

1. L — регулирование количества подачи топлива на небольших оборотах
2. H — регулирование количества подачи топлива на больших оборотах
3. T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

Это интересно! Тахометры для бензопил можно купить заводского производства или сделать их самостоятельно. Стоимость заводских устройств незначительная (до 1000 рублей), поэтому владельцы агрегатов выбирают именно этот вариант.

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

1. Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
2. Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
3. Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
4. Беспроводной прибор нужно поднести к свече
5. Теперь нужно взять в руки отвертку, и приступать к регулировке
6. Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
7. Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
8. Теперь нужно погазовать на протяжении 8-10 секунд
9. Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
10. На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.
