Квартирная проводка – проверка исправности
Прозвонка проводов мультиметром, предусмотрена в большинстве приборов. Достаточно перевести переключатель в соответствующий режим, и при нормальном протекании тока через тестируемый провод, вы услышите зуммер. Разумеется, прозванивать, таким образом, длинный провод, уже проложенный в стене, невозможно. Необходим удлиняющий проводник.
Еще один способ прозвонки – соединить два проводника между собой на одном (дальнем) конце, и подключиться к свободным контактам на ближней стороне. Таким образом, вы проверяете обе жилы в проводке.
Внимание! Перед началом любых работ со скрытой электропроводкой, ознакомьтесь со схемой прокладки. Вы должны обесточить кабели, а без схемы можно совершить ошибку, и попасть под напряжение
- Самая востребованная задача – как проверить провод на обрыв. Возникает, как правило, при проведении ремонта в помещении. При сверлении стены, или ином механическом воздействии, можно перебить проводку в любом месте. Для поиска неисправного провода, собственно и нужен мультиметр.
- Вторая причина локального пропадания энергоснабжения – отгорание (механическое повреждение) контакта. Принцип тот же: щупы мультиметра соединяются с одной стороны с исправным проводом, а с другой стороны с токоведущей дорожкой после контактной группы.
Проверить целостность провода можно и без прибора. Вам потребуется карманный фонарик, или просто элемент питания и соответствующая лампочка. Собираете простую электрическую цепь, соединяя последовательно лампочку и батарейку. При замыкании проводов – лампа горит. Тот же принцип, как в мультиметре с режимом зуммера.
Средства защиты
Вот основной перечень средств защиты которые необходимо иметь при себе для подключения ввода к СИП под напряжением:
перчатки диэлектрические и рукавицы брезентовые (кожаные)
хлопчатобумажные перчатки
указатель напряжения
инструмент с изолирующими ручками
защитная маска с каской
когти, гаффы или лазы монтерские, в зависимости от типа опор
пояс монтерский
А это инструмент необходимый для подключения и выполнения работы на опоре:
зажим для СИП прокалывающий с изолированной срывной головкой
EnstoSicamNiled
Зажимы Ensto
Зажимы Sicam
Зажимы Niled
веревка 20м (толщина 10мм)
блочок
клинья отделительные ST214 – 2шт
нож электрика с изолированной ручкой
изолированные ключи с головками для срыва гаек на зажимах
держатель зажима ST34 (для Ensto)
аптечка
лопата, для подкопа основания опоры и проверки надежности ее установки
прибор для проверки степени загнивания деревянной опоры ПОЗД
Минимальная же комплектация средствами защиты бригады, которая постоянно занимается работами под напряжением выглядит более чем внушительно:
Монтаж ввода
Для подключения нового отпаечного ввода (кабелем или другим проводом СИП, сечением 16мм2), ниже существующей линии устанавливается дополнительный крюк. Делается это с помощью бандажной ленты и скреп.
Очень подробный пошаговый разбор по работе с лентой и инструментом для этого, все ошибки монтажа рассмотрен в статье «Правила и ошибки при работе с бандажной лентой и выбор скреп».
Если на ж/б опоре есть отверстия или стойка изготовлена из дерева — применяют сквозные крюки. Бандажная лента в этом случае не нужна.
В анкерном зажиме закрепляется провод, при этом оставляется запас в виде шлейфа сантиметров 40-60 для подключения к основной магистральной линии. Анкер одевается на кронштейн.
После этого второй член бригады поднимается на фасад дома, натягивает ввод и отмеряет место установки другого анкерного зажима на конце ввода. Затем спустившись, на земле заводит СИП в зажим и крепит его в анкере. После чего закрепляет все на стене дома.
Весь монтаж, включая ввод провода в автомат или распредщиток, нужно выполнить до момента подключения концов на опоре.
Если у вас используется для ввода кабель, то первым делом вы должны его натянуть и закрепить от опоры до здания, использую несущий трос. Дальнейшее подключение происходит аналогично самонесущему проводу.
Источник
Болтовое соединение
Это соединение собирается из болта любого диаметра, подходящей гайки и одной, а лучше — трех, шайб. Собирается быстро и просто, служит довольно долго и надежно.
Болтовое соединение проводов
Сначала проводники зачищаются от изоляции, при необходимости снимается верхний окисленный слой. Далее из зачищенной части формируется петля, внутренний диаметр которой равен диаметру болта. Чтобы было проще — можно провод обернуть вокруг болта и закрутить (средний вариант на правом рисунке). После все это собирается в таком порядке:
- На болт надевается шайба.
- Один из проводников.
- Вторая шайба.
- Другой проводник.
- Третья шайба.
- Гайка.
Соединение затягивается сначала руками, затем при помощи ключей (можно взять пассатижи). На этом все, соединение готово. Используется, в основном, если надо сделать соединение проводов из меди и алюминия, можно применять и при соединении проводников разного диаметра.
Сжим орех
Когда мы рассматривали основные способы соединения проводов в распределительной коробке, особое внимание было уделено специальному зажиму типа орех. Изделие имеет довольно простую конструкцию, но, несмотря на это позволяет сделать ответвление надежным и долговечным
Состоит сжимной орех из карболитового корпуса, стальной плашки и пластины, которая собственно и прижимает жилы четырьмя винтами.
Компактные размеры ореха, а также невысокая стоимость делает его одним из наиболее популярных ответвителей для линии электросети. В свою очередь недостатками изделия является низкая герметичность (степень защиты IP 20), а также отсутствие возможности ответвления жил проводов под напряжением. Также следует отметить, что очень важным достоинством «орешка» является возможность качественно соединять медные и алюминиевые жилы сечением от 1,5 до 150 мм2.
Все что Вам нужно — уложить зачищенные контакты в специальную плашку и тщательно затянуть винтики отверткой, после чего защелкнуть корпус. Более подробно о сжиме типа орех вы можете узнать из нашей статьи.
Как определить фазу и ноль индикаторной отверткой. Технология
На самом деле, все очень просто! Нужно знать, как определить фазу и ноль индикаторной отверткой у провода, выходящего из стены, потолка, розетки или выключателя. Если это фаза – провод опасный, и его нельзя касаться руками.
Для этих целей человек изобрел замечательное устройство – электрический пробник. С виду это обычная отвертка, но с индикатором. В магазине Вы вполне можете купить такую отвертку в районе 50 руб. Единственный момент – нужно присмотреть пробник именно на 220В, а не на 12/24В.
Итак, перед нами стена, из которой выходит неизвестный провод. Что мы делаем?
Берем пробник в правую руку (для левшей – в левую):
На торце пластиковой ручки пробника Вы видите металлическую подоснову (пластину). Большим пальцем руки плотно прикасаемся к ней, как показано на рисунке:
Оставшимися 4-мя пальцами не закрываем полностью рукоятку пробника, т. к. внутри имеется лампочка, за которой предстоит наблюдать. При этом следим, чтобы Ваша рука не касалась противоположной от рукоятки металлической части пробника. Т. е., как-будто Вы полностью держите отвертку только за пластиковую рукоятку в одной руке:
Подносим пробник к оголенной части провода и дотрагиваемся до нее металлическим концом отвертки. Если лампочка загорается, значит данный провод под напряжением. Он представляет реальную опасность! Это и есть “Фаза”:
Подносим пробник к оголенному концу другого провода. Если лампочка не загорелась – значит перед Вами безопасный провод. Это и есть “Ноль”:
В будущем, Вы преодолеете психологический барьер и сможете провод, на котором не загорелась лампочка спокойно взять рукой. Но сейчас этого делать не нужно – просто фиксируйте для себя – этот провод безопасный.
Орехи электрические соединительные
Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.
В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .
Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.
Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).
В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».
Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.
Соединение проводов под напряжением в домашних условиях
Проведение ремонтных работ в жилом помещении не редкость. При выполнении восстановительных или капитальных работ, часто приходится сверлить или разрушать часть стены. Инструмент может с легкостью повредить проводку, которую ранее монтировали, особенно в случаях, когда отсутствует схема ее размещения.
Ремонт проводки необходимо проводить как можно быстрее. Оголенные провода могут нанести вред здоровью и даже жизни, если к ним дотронуться. Соединение двух проводов проводят под напряжением. При этом сам монтаж довольно прост. Необходимо только соблюдать правила безопасности.
Для устранения неполадок подходит любой рабочий инструмент, имеющий изоляцию из резины. Для защиты человека, используют резиновые перчатки. При этом они должны быть цельными, без прорех и дыр.
Для соединения двух проводов под напряжением необходимо воспользоваться клеммниками. Это специальные электромонтажные изделия, изготовленные из пластмассы. Их строение довольно просто. В них есть как минимум два отверстия, зажимные болты небольшого размера. Один конец поврежденного провода необходимо поместить в клемму с одной стороны. Другой – в другое отверстие. После их размещения, их фиксируют зажимными болтами. Для надежности и создания дополнительной защиты, клеммники иногда перематывают изолентой.
Альтернативным способом считается скрутка. Два оголенных провода соединяют между собой посредством скручивания концов. Место соединения необходимо надежно заизолировать монтажной изолентой.
Исправить сложную ситуацию можно при помощи паяльника. Но в данном случае придется отключить подачу электричества, что в критических ситуациях бывает невозможно.
Как соединить провода под напряжением?
Подчас возникают такие ситуации, когда требуется соединить провода, находящиеся под напряжением. Делается это достаточно просто, однако всегда нужно соблюдать технику безопасности при работе в таких неблагоприятных условиях.
Как соединить провода в стене
Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.
Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.
Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.
После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.
Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене. Можно воспользоваться паяльником в том случае, если один из проводов перебит.
При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.
Как соединить провода в щитке
В щитке так же достаточно часто необходимо соединять провода между собой. Делать это зачастую так же необходимо без отключения электропитания. На самом деле и в этом процессе нет ничего сложного. Для начала стоит обзавестись следующими инструментами и материала:
- — резиновые перчатки;
- — отвертка с заизолированной ручкой;
- — клеммник.
Все это должно быть под рукой.
Теперь можно приступать непосредственно к соединению. Один конец провода нужно вставить с одной стороны клеммника. Его нужно прикрутить посредством ботового соединения.
С другой стороны к нему присоединяется другой провод, который так же затягивается посредством болта, расположенного на клеммнике. Вся работа занимает считанные минуты.
После этого клеммник можно дополнительно заизолировать, чтобы никто не коснулся оголенных проводов руками. На этом работу можно считать законченной. Теперь каждый может произвести соединение проводов в щитке без дополнительной помощи.
Как соединить провода электропроводки
Соединять провода электропроводки можно несколькими способами.
Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.
Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.
После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники. Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.
Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.
Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика. Здесь имеет место быть болтовое соединение.
Как соединить провода на люстре? http://euroelectrica.ru/kak-soedinit-provoda-na-lyustre/.
Интересное по теме: Как правильно соединять электрические провода?
Советы в статье «Как соединить провода?» здесь.
Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.
К примеру, клеммники используются в тех местах, где нужно соединить медный и алюминиевый провода.
Правила соединения проводов
Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.
Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.
Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.
Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:
Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Будет интересно прочитать:
Начало работ под напряжением
Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.
Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

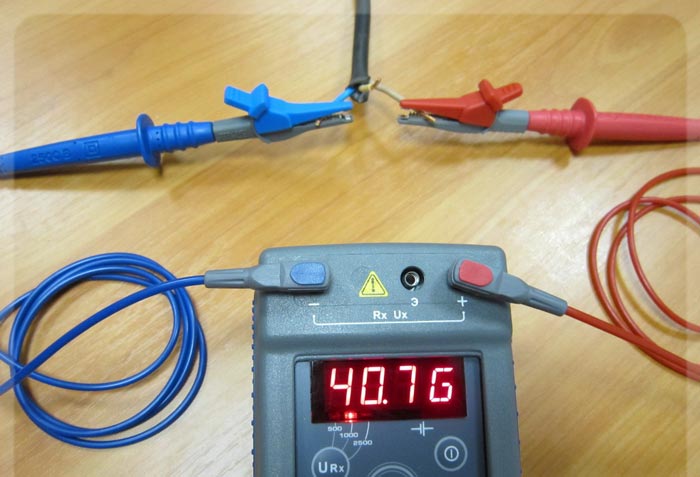

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

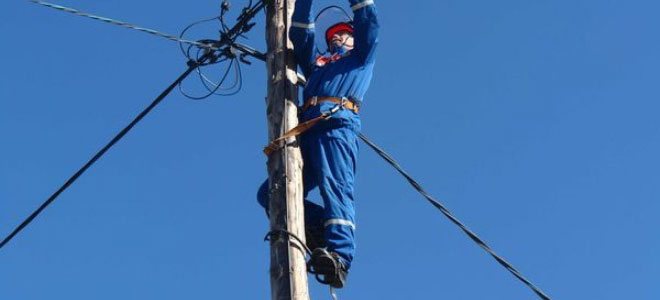

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.
Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами. СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.
Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.
Подготовительные работы
Перед началом работы нужно проверить устойчивость и целостность опоры на которую придется подниматься. При подъеме не хватайтесь за повторные заземления или крюки. Работать на опоре с приставных лестниц не рекомендуется, а натягивать провода и вовсе запрещено.
Длина таких лестниц должна быть не более 5 метров, а приставлять ее к столбу можно под углом 60-75 градусов.
Вы просто не сможете при таких условиях комфортно достать до верха опоры. А если потеряете равновесие, за что будете хвататься падая вниз?
Правила работы с приставных лестниц
скачать
Если в самом начале обнаружатся какие-либо повреждения или дефекты на ВЛИ – не надежное крепление крюка, поддерживающего или натяжного зажима, все работы следует немедленно прекратить.
Как соединить провода в стене
Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.
Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.
Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.
После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.
Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене. Можно воспользоваться паяльником в том случае, если один из проводов перебит.
При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.
Работа под напряжением безопаснее?
Есть мнение, подтвержденное многолетней практикой зарубежных компаний, что работы под напряжением в отдельных случаях, даже безопаснее чем с отключением питания. У французских электриков распространена поговорка: «Лучше работать под напряжением, зная об этом, чем без напряжения, полагая что его нет.»
Например если вы работаете в дачном хозяйстве, нет никаких гарантий, что кто-то из нетрезвых садоводов любителей, имеющих минимальные познания в электричестве, не придет на КТП и наплевав на все ваши технические мероприятия, самовольно включит отключенный рубильник.
А еще у очень многих стоят генераторы, которые они тут же запускают как только погаснет свет. И не факт, что при этом напряжение не пойдет в питающую линию.
Определение назначения проводников по маркировке
При этом способе не потребуется даже снимать изоляцию с провода, так как именно её цвет раскрывает функционал проводника. Фазный провод покрыт изоляцией, окрашенной в различные цвета, кроме синего (голубого) и желто-зеленого. Синий цвет изоляции указывает на то, что это ноль. Проводник желто-зеленого цвета обозначает, что он соединен с шиной заземления.
Но данный способ не обеспечивает стопроцентный результат, потому что нельзя гарантировать, что при проектировании и монтаже проводки соблюдались эти цветовые стандарты. Часто кладут провод не нужно цвета, а такой, какой есть в наличии.
Виды электромонтажных приспособлений
Многообразие инструментов можно классифицировать по следующим признакам:
- способу удаления изоляции;
- объемам выполняемых работ;
- автоматизации процесса.
Изоляционную оболочку можно убрать двумя способами: термическим и механическим.
Первый вариант допустим только для тонких, маломощных проводников, применяемых в устройствах связи, аудиоаппаратуре и электронике, работающей от напряжения около 5 вольт.
Профессиональные методы – это исключительно механическое снятие изоляции. Работа инструментов базируется на одном из принципов удаления защитного покрытия:
- Разрезание. Острие прорезает изоляционный слой по кругу, оставляя токонесущие жилы без повреждения. После – часть отрезанного покрытия снимают с провода.
- Разрыв. Изоляцию зажимают и, приложив усилие, буквально срывают с проводника.
Исходя из предполагаемых объемов выполняемых работ, все инструменты условно можно разделить на две группы:
- бытовые;
- профессиональные.
К числу первой категории некоторые относят нож электрика. Однако такой инструмент неизменно присутствует и в арсенале профессионала. Нож часто используют в быту благодаря его ценовой доступности и простоте применения.
Наиболее востребованы среди электромонтажников – стрипперы. Профессиональный инструмент для быстрой зачистки кабеля бывает трех типов: ручной, полуавтоматический и автоматический.
Помимо общей классификации приспособления могут отличаться назначением. Если универсальные инструменты или приборы, используемые исключительно для интернет проводов или электрических кабелей. Может отличаться и диаметр зачищаемого провода, диапазон значений порядка – 4-40 мм.
Как лучше сделать ответвление на розетки?
Конечно, одновременное включение всего этого оборудования маловероятно, но всякое может быть, обычно женщины об этом не задумываются. Если для каждой розетки устанавливать в коробке клеммы, то придется для всех розеток резать основной кабель, что уменьшает надёжность разводки, увеличивает проходное сопротивление (хотя может-быть это и не очень критично) и повышает её стоимость.
Почти все современные розетки рассчитаны на 16А (проверьте сами что написано на любой из розеток), подключение их к автомату большего номинала приводит к риску к перегрузки самой розетки, например когда кто-то через удлинитель подключить сразу много всего.
В-третьих, клеммы не лучший вариант для долговечной работы розеток, хотя если не перегружать линию, то всё будет нормально.
В-четвертых, линию не придется разрезать если делать накруткой — это хорошо, но когда соединение ослабнет и ухудшится — это плохо. Тем более скрутки делать нельзя (согласно ПУЭ). Лучше резать провод и делать хорошую скрутку закрепленную колпачком СИЗ. Или спаивать/сваривать. Если есть где взять обжимные клещи — можно и соединить скрутку гильзой, тоже отлично получится.
А вот третий вариант — идеален, вы можете каждую группу подключенную отдельным проводом посадить на отдельный автомат. Так надежнее и безопаснее, собственно с этого я и начал свой ответ! Если остались вопросы — пишите!
Как проверить бронепровод
Проверка бронепроводов осуществляется по трем типам неисправностей, каждая из которых может полностью нарушить процесс искрообразования:
Пробой высоковольтной изоляции
Напряжение при воспламенении свечей достигает нескольких тысяч вольт. На открытом воздухе искра проскакивает на расстоянии до 3-5 мм. При нарушении качества изоляции, искрообразование шунтируется пробоем на корпус двигателя, и свеча не работает.
Диагностируется визуально, при заведенном двигателе. Ночью, или в закрытом гараже с выключенным освещением, пробой явно прослеживается.
Обрыв центрального проводника высоковольтного провода
Кроме того, что на свечу не поступает напряжение, есть еще одна опасность. В месте обрыва может проходить паразитный разряд, разогревающий резиновую изоляцию. При длительном воздействии, возможно возгорание резины.
Повреждение или обрыв контактной группы
Признаки и последствия аналогичны обрыву центральной жилы. И повышение сопротивления центральной жилы. Причины – временной износ (уменьшение толщины от коррозии), обрыв нескольких нитей проволоки в жгуте. Высокое сопротивление проводника не позволяет электрическому току достичь необходимой величины, и требуемое напряжение не доходит до электродов свечи зажигания.
Использование прокалывающих сжимателей
Зажимы типа «орех» очень удобны в использовании, однако сегодня можно встретить их усовершенствованные версии.
Прокалывающие зажимы используются один раз, но при этом Вам не придётся зачищать нужные места проводки или подвергать провода лишней обработке, перед тем как сделать соединение.
У него есть головка с шестью гранями, благодаря которой жилы стягиваются. Кроме того, он обладает пластинами с зубьями, благодаря которым происходит прокалывание проводов.
Такие соединения можно встретить в линиях самонесущего изолированного провода, где снять напряжение очень сложно.
Выделяют следующие плюсы как сделать данный вид соединения:
- Пластины в зажиме заизолированы. Благодаря этому Вы можете применять их даже к проводам, находящимся под напряжением, ведь опасность ударом электрическим током крайне мала.
- Изделие обладает хорошей герметичностью. Данный зажим защищён от влаги и других повреждений, вызываемых погодными явлениями.
- Такие зажимы служат долго и их может использовать даже новичок в электрике.
- Стоят недорого.
- Может сделать соединение провода из разных материалов, например, проводники из меди и алюминия.
Самым большим минусом соединителя является то, что с его помощью можно сделать контакт только один раз
Обычно специалисты не обращают на это внимание, поскольку деталь устанавливается с расчетом на долгий срок службы
Как соединить провода электропроводки
Соединять провода электропроводки можно несколькими способами.
Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.
Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.
READ Как подключить поддомен к другому хостингу
После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники. Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.
Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.
Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика. Здесь имеет место быть болтовое соединение.
Советы в статье «Как соединить провода?» здесь.
Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.
К примеру, клеммники используются в тех местах, где нужно соединить медный и алюминиевый провода.
Источник
Коаксиальный кабель
Коаксильный кабель
Зачистить изоляцию на коаксиальном кабеле можно и своими руками. Хотя оборудование для этой цели недорогое и доступное, мы расскажем вам о том, как сделать работу кусачками и ножом. Как правило, такой кабель используется для подключения спутникового ТВ и для стандартных коннекторов F.
Виды коаксильного кабеля
Пошаговая инструкция как зачистить провод коаксиальный:
Кабель следует взять по направлению от вашего тела.
Возьмите канцелярский нож и плотно нажмите на кабель под прямым углом от конца кабеля на расстоянии 2,5 см. Нельзя нажимать концом лезвия иначе он отломается и может отскочить в глаза.
На этом этапе необходимо прорезать наружную оболочку, оплетку, слой фольги и диэлектрическую пену. В большинстве случаев она имеет белый цвет. Именно такими слоями и окружена жила. В процессе погружения лезвия в кабель вы почувствуете некоторое сопротивление. Как только, лезвие зашло до половины провода давить на него необходимо меньше
Крайне важно не повредить центральную жилу!
Дальше следует пройтись по кругу кабеля. При этом будьте осторожны, чтобы не оставить зарубок на жиле.
Теперь за отрезанный край изоляции потяните и крутите
Такими действиями вы сможете снять отрезанный конец изоляции.
Если из-под оболочки кабеля торчат проводки, то срежьте их кусачками чтобы они не выходили за край оболочки. Важно исследовать провод на предмет засечек. Если таковые есть, значит, вышеописанную процедуру придется повторить.
Диэлектрическая пена может частично остаться на основной жиле. Удалить ее можно просто ногтем.
Чтобы соединить кабель с коннектором F, предварительно удалите небольшую часть верхней оболочки.
Для этого от предыдущего места отреза отмерьте восемь миллиметров. Сделайте надрез на верхней оболочке. Как и в предыдущем случае, надрез делается перпендикулярно по отношению к проводу. Будьте осторожны, чтобы не зацепить оплетку. В некоторых модификациях коннектора F в удалении оплетки нет потребности, а в других, наоборот, ее следует удалять.
Если вы не уверены нужна ли в вашем случае оплетка, то оставьте ее временно. Данная оплетка находится вокруг диэлектрической пены. Ее проводки имеют толщину меньше человеческого волоса, поэтому всю работу следует выполнять аккуратно. Как раз таки теперь надрез нужно сделать кончиком лезвия по всему проводу.
Снимаете восемь миллиметров оболочки кабеля, так чтобы на жиле осталась диэлектрическая пена, завернутая в обмотку.
Оплетка заворачивается поверх внешней оболочки. Так, диэлектрик оголяется
На этом этапе обратите внимание на требование F-коннектора: какой именно конец провода должен быть в вашем случае.
Между оплеткой и центральной жилой должны отсутствовать все возможные проводки. На фоне белого диэлектрика это будет хорошо заметно.
На конец кабеля помещается F-коннектор.
Диэлектрик должен находится на дне коннектора после его посадки на него
Недопустимо, чтобы он выглядывал или не доставал до дна коннектора.
F-коннектор
Теперь F-коннектор готов к эксплуатации.
Правила перемещения в зоне шагового напряжения
Для того, чтобы не оказаться жертвой напряжения шага неподалёку от оборванного провода косильной лески электрических передач, следует в обязательном порядке соблюдать правила перемещения в зоне шагового напряжения.
Для начала покиньте зону опасности, удалитесь на безопасное расстояние более 8 м. Для передвижения в зонах действия токов замыкания на землю используйте « гусиный шаг », без отрыва ног друг от друга. Прикасаться к предметам и людям в зоне растекания токов КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.
Иногда для перемещения в потенциально опасных зонах рекомендуют использовать прыжки на сомкнутых ногах или при помощи одной ноги. Такое способ передвижения в зоне шагового напряжения считается безопасным, поскольку ноги человека при касании земли сомкнуты друг к другу либо человек касается земли только одной ногой.
Такой способ перемещения является безопасным, НО здесь есть свои подводные камни. Стоит человеку споткнуться и стать на расстояние шага, либо человек упадет всем телом на землю и тогда через руки локти и ноги произойдет воздействие повышенного шагового напряжения (так как расстояние между точками соприкосновения будет значительно больше расстояния шага), что может закончиться летальным исходом. Поэтому для перемещения из опасной зоны на землю наиболее безопасен «гусиный шаг».
Для безопасного перемещения в зоне действия шагового напряжение, например для освобождения человека, следует использовать особые электрозащитные средства в виде диэлектрических бот или галошей.
Если к месту обрыва провода возможно приближение людей, до момента отключения поврежденной косильной лески необходимо предупредить их об опасности поражения электрическим током.
