Лобзик электрический

Электрический лобзик: сколько стоит и где приобрести

Приобрести лобзик можно в магазинах электротехники или на онлайн ресурсах. Во втором случае стоимость будет ниже на 10÷15%. Рассмотрим несколько моделей лобзиков, не вошедшие в сегодняшний рейтинг, с характеристиками и ценами по состоянию на январь 2018 года:

Марка и модель	Мощность, Вт	Глубина пропила дерево/металл, мм	Частота хода, ед./мин	Стоимость, руб.
Зубр Л-570-65	570	65/8	0÷3000	1 500
Makita 4351FCT	720	135/10	800÷2800	8 800
DeWALT DW333K	701	135/30	800÷3100	11 000

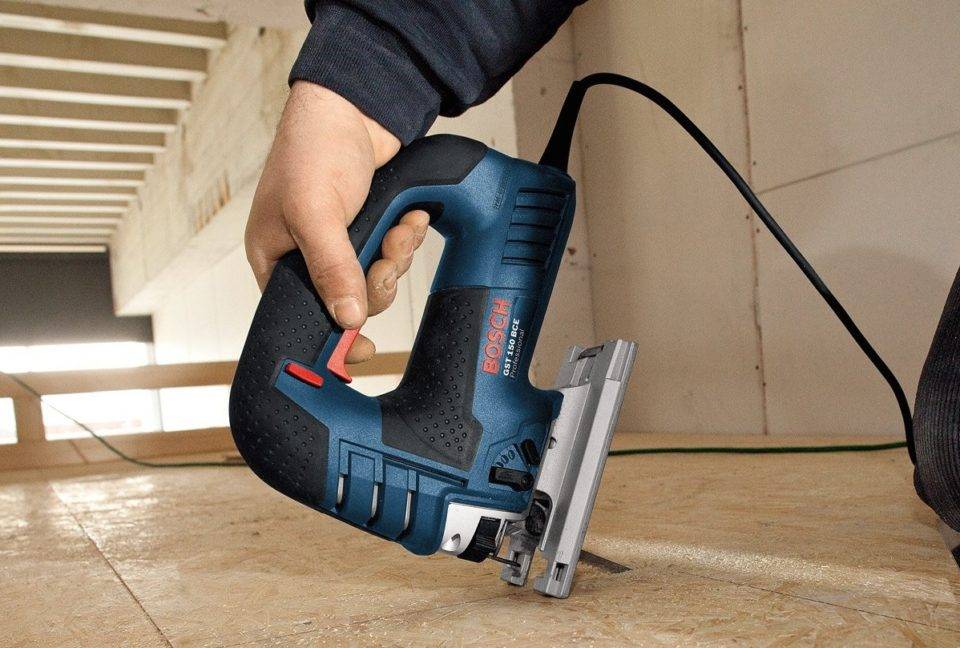

Bosch GST 160 BCE L-BOXX	800	160/26	800÷3100	15 200
Фиолент ПМ 5-750Э М	750	135/20	0÷2800	3700

Ознакомившись с этими данными можно для себя решить, какой электролобзик лучше купить по соотношению «цена-качество».

Замена полотна лобзика достаточно проста – нужно нажать на защелки по бокам

Пилкодержатели на лобзиках — слабое звено и его ремонт

Для замены пилкодержателя на лобзиках, не понадобится даже разбирать инструмент. Ведь крепятся они к штоку инструмента посредством одного или нескольких винтов. Однако есть пилкодержатели, для замены которых не обойтись без демонтажа штока с лобзика.

Общая информация о конструкции пилкодержателей на лобзиках имеет следующий вид:

• Устройства классифицируются на два типа — быстрозажимные и обычные. Быстрозажимные более популярны, однако в силу их сложной конструкции, возникают трудности с заменой
• Быстрозажимные головки пилкодержателей классифицируют на три основных вида — радиальные, боковые и фронтальные. Если радиальные головки являются наиболее популярными, то боковые и фронтальные встречаются редко. Однако если инструмент имеет быстрозажимную боковую или фронтальную головку, то запчасти для нее найти будет невозможно. Для этого понадобится заказывать деталь у производителя
• Быстрозажимные радиальные головки пилкодержателей — состоят из основания, которое при смещении, открывает отверстие для закрепления полотен посредством утапливания шариков, а также пружины и стопорных колец для фиксации. Чтобы разобрать головку и снять его со штока, понадобятся щипцы для съема стопорных колец. Конструкция простая и примитивная, а для ремонта или замены не понадобится разбирать весь инструмент
• Пилкодержатели быстрозажимные на лобзиках имеют аналогичный механизм работы, как патроны перфораторов. В основе механизма лежат два шарика, который фиксируют полотна за их выступы

Неисправность головки лобзика выявляется по такому признаку, когда полотна не держатся, и при воздействии на материал, выпадают из крепления. Ниже показан пример изношенного крепления пилкодержателя, который подлежит замене.

Подробное видео описание, как заменить пилкодержатель на электролобзике, представлено в материале.

Пильный стол

Изготовить пильный стол не составит большого труда. Для некоторых лобзиков его можно купить; продаются также универсальные столы.

Лобзик крепим с нижней стороны столешницы

Лобзик крепим с нижней стороны столешницы

Устанавливаем столешницу на станину

Наилучший способ крепления лобзика такой, при котором подошва инструмента окажется заподлицо с поверхностью, но ниже ее

Для управления инструментом используем кнопочный пульт станка

Работать на таком станке удобнее, чем лобзиком. К тому же повышается качество – есть возможность контролировать увод полотна, да и сколы будут не на лицевой, а на изнаночной стороне

Вспомогательные приспособления для работы с электролобзиком

Как правильно выбрать электролобзик, только с самым нужным набором функций, не переплачивая за ненужные? Несомненно, каждая доп функция позволяет облегчить работу, например, чтобы быстро делать параллельные краю пропилы, нужен параллельный упор.

Прежде чем приобретать устройство, рекомендуется определиться со сферой и частотой его использования. Это могут быть редкие отделочные работы или художественная резьба по дереву. Для дома и дачи можно подобрать бытовую или полупрофессиональную модель средней стоимости. Вес устройства, также играет немаловажную роль. Чем мощнее движок, тем больше весит прибор.

Упор-циркуль

Устройства могут отличаться и формой рукояти. Модели с дугообразной рукояткой для непродолжительных работ считаются самыми удобными, по отзывам пользователей. С такой рукоятью можно очень точно делать прямолинейный рез.

Эл лобзик как выбрать, если потребуется распиливать не только дерево, но и металл? При работе с разными материалами следует обратить внимание на модели, у которых встроен регулятор частоты хода. Несмотря на то, что зажимной механизм удобен, выбирать все-таки лучше вариант с 2 винтовыми креплениями

Это более надежно и практично. Кроме того к автозажимным моделям придется подбирать родные модели полотна.

Конструктивные особенности электрического лобзика

Как выглядит лобзик, знает каждый домашний мастер. А вот как он устроен, имеет смысл разобрать. Основой этого оборудования является электродвигатель, который через редуктор вращает колесо-эксцентрик (ролик со смещенным центром). Именно эксцентрик передает возвратно-поступательные движения на полотно.

Различные приспособления помогают выполнить пропилы лобзиком идеально ровно

Электрический лобзик по дереву или металлу оборудован электронным реостатом для регулировки скорости. Это необходимо – для разных материалов одинаковая скорость не подойдет. На некоторые модели бытовых электролобзиков устанавливаются светодиоды для подсветки места распила, а так же мешок для сбора опилок, появляющихся в процессе работы.

Полезные функции

При выборе того или иного электроинструмента важно учитывать его функционал. В разных моделях могут быть реализованы некоторые опции, которые способны повысить удобство использования инструмента и его производительность:. Принудительный обдув участка работы

Направленный поток воздуха сдувает с рабочей зоны опилки, что обеспечивает хороший обзор

Принудительный обдув участка работы. Направленный поток воздуха сдувает с рабочей зоны опилки, что обеспечивает хороший обзор.

Плавный пуск. Опция достаточно редкая и встречается только на мощных электролобзиках. Наличие плавного пуска исключает воздействие повышенной нагрузки на отдельные детали и защищает человека от неприятного рывка.

Лазерная указка. Рабочая зона постоянно засыпается опилками, которые скрывают под собой разметку. Пользователю постоянно приходится очищать участок работы и отключать инструмент, что вызывает неудобства. Лазер позволит видеть направление движения полотна даже  при наличии стружки на поверхности.

Подсветка рабочей зоны – поможет выполнить пропил максимально точно.

Быстрозажимной патрон. При его наличии для смены полотна достаточно отогнуть рычажок и установить пилку.

Сохранение мощности под нагрузкой. Эта технология дает возможность продлить срок службы инструмента и защитить все его механизмы от повышенной нагрузки. В бытовых электролобзиках такая функция не предусмотрена по причине низких оборотов.

Как выбрать лобзик электрический с дополнительными функциями

Есть несколько дополнительных функций, ведущих к удорожанию покупки, но, безусловно облегчающих взаимодействие с электрическим лобзиком. Перед тем, как выбрать, покупателю следует решить: стоит повышенное удобство в каждом конкретном случае таких денег или нет. Сюда относятся:

• Патрубок для пылесоса (у вас, по крайней мере, должен быть строительный пылесос).
• Лазерный указатель (сильно выручает при большом объеме распилов по прямой).
• Параллельная направляющая (позволяет экономить на разметке при распиле листовых материалов).
• Циркульная направляющая (позволяет выпиливать идеальные круги без разметки).

Кроме удобства, доводом за то, чтобы выбрать электрический лобзик с тем или иным дополнением, может стать большой объем тех работ, для которых это дополнение предназначено

Как устроен электрический лобзик?

Несмотря на разнообразие моделей электролобзиков на рынке, они имеют схожую конструкцию. Основные элементы и принцип их работы.

Электродвигатель

Электролобзики оснащаются двухтактным электрическим двигателем мощностью 350-900 Вт.

Рисунок 1 – Электродвигатель лобзика.

Составляющие мотора:

• статор;
• медная обмотка;
• ротор;
• щеткодержатель.

В процессе работы по коллекторным пластинам подается движение на щетки с пружинками.

Они чаще первыми выходят из строя.

За запуск двигателя отвечает кнопка на корпусе и конденсатор.

С помощью нее подается напряжение, регулируется частота движения вала якоря. Конденсатор имеет ограниченный срок эксплуатации, его поломка приводит к сбоям в электрической части инструмента. Отвечает за снятие остаточного напряжения с медной обмотки после отключения устройства. Тип питания может быть автономным (аккумуляторным) или сетевым – работает от источника постоянного тока.

Механическая часть

Рисунок 2 – Из чего состоит электролобзик?

Ключевой элемент механической части электролобзика – редуктор.

Благодаря его работе обеспечивается необходимое усилие движения пилки.

Он уменьшает обороты двигателя для увеличения параметра крутящего момента.

Современные модели оснащены шестереночным редуктором с одной передачей, в некоторых профессиональных моделях их может быть две.

К механической части относят и другие элементы конструкции:

Опорная плита, или направляющая плоскость. Должна быть изготовлена из стали либо плотного алюминия. С помощью нее можно установить угол резки для обеспечения точности реза;

Роликовая система. Обеспечивает перемещение инструмента по рабочей поверхности. При грамотной эксплуатации редко выходит из строя.

Корпус. В нем находятся все ключевые функциональные элементы. Изготовлен из плотного пластика с металлическими вставками. Состоит из эргономичной рукояти, непосредственно корпуса. Ручка может быть скобообразная или грибообразная

При выборе следует обращать внимание на качество швов – не должно быть скрипов, люфтов, а болты углублены в специальные пазы.

Пилка. Является расходным элементом, который требует регулярной замены

Для каждого вида материала требуется подбирать специальную пилку. Внешне отличаются размером и частотой расположения зубьев.

Крепление полотна может быть быстрозажимным или винтовым – она требует ручного выкручивания болтов. Для профессиональных целей рекомендуется выбирать первый вариант, он упрощает и ускоряет взаимодействие с инструментом.

Основные виды лобзиков

При выборе модели нужно, прежде всего, определиться с классом устройства. По типу электропитания электрические лобзики делятся на сетевые и аккумуляторные. Аккумуляторные не зависят от проводов и удобны там, где нужно делать много пропилов в отстоящих друг от друга местах стройплощадки. Мощность их падает по мере разряда аккумулятора. Сетевые требуют розеток и удлинителей, зато существенно легче, не требуют перерывов на смену и зарядку аккумуляторов и обладают постоянной мощностью, не зависящей от продолжительности функционирования. По назначению электрические лобзики делятся на бытовые и профессиональные.

Бытовые

Мощность двигателя в бытовых аппаратах редко превосходит 500 ватт, их производительность, время непрерывной работы и общий ресурс ограничены. Они подходят для небольших объемов работ и могут распилить деревянные детали толщиной до 80 мм, а также металл до 4 мм. Время непрерывной работы редко превышает полчаса.

Бытовой электролобзик

Преимущества:

• Низкая цена.
• Малая масса.
• Богатый выбор.

Недостатки:

• Малый ресурс.
• Недолгое время непрерывной работы.
• Малые толщины распиливаемых деталей.
• Мало опциональных приспособлений и функций.

Профессиональные

У профессиональных моделей ставят более мощные двигатели — от 750 до 1500 ватт, это дает возможность осилить деревянные заготовки до 130 мм, стальные до 10 мм и алюминиевые — до 20 мм. Ежедневное время работы – от 8 до 16 часов, время непрерывной работы — до 3 часов. Преимущества:

• Высокая производительность.
• Широкая функциональность.
• Увеличенный ресурс.
• Большое количество дополнительных функций и приспособлений. Недостатки Увеличенный вес и габариты.
• Высокая цена.

Профессиональный электролобзик

Китайские аппараты полупрофессионального типа пытаются совмещать достоинства бытовых и профессиональных устройств, однако это часто идет в ущерб качеству.

Дополнительные функции

1. Лазерная указка. Луч лазера играет роль направляющей линии. В ней нет необходимости, если вы привыкли перед раскроем материала делать разметку;
2. Возможность подключения к пылесосу или пылесборнику. Полезная функция, позволяющая содержать рабочее место в порядке;
3. Автоматический сдув опилок позволяет максимально хорошо видеть линию разметки;

4. Подсветка важна для создания максимальной видимости линии реза, независимо от положения прибора и оператора;

5. Регулировка подошвы — очень полезная функция, позволяющая резать материал строго под определенным углом. В зависимости от класса инструмента, угол наклона опорной платформы может изменяться на 15, 30 и 45°;
6. Плавный пуск обеспечивает постепенный набор оборотов электродвигателем. В результате этого, снижается стартовый ток, и как следствие — нагрузка на электросеть. Кроме этого, такая опция необходима в случаях, когда важна высокая точность реза;
7. Система замены пилок. Замена пильного полотна производится без ключей и отвёрток;
8. Удерживающий механизм приводится в действие пластиковым рычагом;
9. Поддержание оборотов под нагрузкой. Данная полезная опция позволит сохранить скорость и качество реза, а также предохранит двигатель от перегрузки.

Как выбрать лобзик электрический с дополнительными функциями

Есть несколько дополнительных функций, ведущих к удорожанию покупки, но, безусловно облегчающих взаимодействие с электрическим лобзиком. Перед тем, как выбрать, покупателю следует решить: стоит повышенное удобство в каждом конкретном случае таких денег или нет. Сюда относятся:

• Патрубок для пылесоса (у вас, по крайней мере, должен быть строительный пылесос).
• Лазерный указатель (сильно выручает при большом объеме распилов по прямой).
• Параллельная направляющая (позволяет экономить на разметке при распиле листовых материалов).
• Циркульная направляющая (позволяет выпиливать идеальные круги без разметки).

Кроме удобства, доводом за то, чтобы выбрать электрический лобзик с тем или иным дополнением, может стать большой объем тех работ, для которых это дополнение предназначено

Дополнительные функции

Чтобы выбрать электрический лобзик, обладающий всеми необходимыми вам функциями, но не перегруженный за ваш счет лишними наворотами, необходимо в этих функциях разобраться.

Маятниковый ход

В настоящее время маятниковый ход стал атрибутом даже самых бюджетных моделей. При включении этой опции лезвие начинает двигаться не только вверх-вниз, но и взад-вперед. Это ускоряет распил, но одновременно понижает качество поверхности. Длина маятникового хода регулируется переключателем, расположенным на боковой стенке прибора. Опцию имеет смысл включать при больших объемах распиловки и отключать при выполнении криволинейного или требующего особой точности и качества поверхности реза.

Угол наклона подошвы

Если бюджет позволяет, то лучше выбрать модель, обладающую этой функцией. Повернув подошву на определенный угол вокруг продольной оси, можно сделать распил под углом 30, 45, 60градусов. У профессиональных моделей эти положения не фиксированные, а угол можно изменять плавно, ориентируясь на транспортир.

Лобзик с маятниковым ходом и изменяемым углом наклона подошвы

На недорогих моделях крепление подошвы осуществляется ключом — шестигранником, на более дорогих — быстрым способом, специальным зажимным рычажком.

Плавный пуск

Для начинающего мастера, не имеющего еще большого опыта, лучше выбрать модель, обладающую возможностью плавного пуска. Он позволяет начинать распил на минимальных оборотах, плавно их наращивая. Это позволит точно начать рез по намеченной линии, исключая завал лезвия или увод в сторону.

Поддержание оборотов под нагрузкой

Выбрать электрический лобзик с такой функцией стоит, если планируется большой объем работы с твердыми сортами древесины или с металлом. Функция защищает двигатель от перегрузки, стабилизируя число оборотов с помощью электронной схемы.

Сдув стружки

Такую опцию непременно надо выбрать тем, кто намерен заняться выпиливанием. Система сдува стружки, используя воздушный поток от вентилятора — охладителя двигателя, сдувает опилки из рабочей зоны, обеспечивая хорошую видимость.

Лазерный указатель

Устройство с лазерным указателем разумно выбрать в том случае, когда требуется большое количество распилов по прямой.

Опция позволяет экономить время на разметке, отмечая на заготовке лишь начальную и конечную точки реза, и вести электрический лобзик по подсвеченной лазером прямой.

Пилка и типы ее крепления

Разновидности полотен

Оснасткой для электролобзика служат специальные пилки, представляющие собой полотно с зубцами и хвостовиком определенной формы. Для каждого типа материала существуют свои пилки, о чем информирует буквенная маркировка:

• по дереву (В, С, D, BO, BR);
• по металлу (А);
• по стеклу и керамики (Riff);
• по пластмассе.

Также полотна различают по типу распила: пилки с мелкими зубьями предназначены для чистого реза (В, С), с крупными – для быстрого и грубого (D). Для криволинейных пропилов используют узкие полотна с прямыми мелкими зубьями (буква О). Для пиления ламината или иного материала с деликатным покрытием понадобится пилка с обратным направлением зуба (revers – буква R в маркировке).

Изделия из ПВХ можно распилить практически любой пилкой по дереву, крупные и средние зубья не забиваются мягкой стружкой. Подойдет и полотно по металлу, но распиловку при этом производят на минимальной скорости.

Цифровое обозначение указывает на длину пилки:

• 1 – до 75 мм
• 2 – 75-90 мм
• 3 – 90-150 мм
• 4 – более 150 мм

Тип крепления пилки

Существует два вида хвостовиков:

1. Т-образный
2. U-образный

Для подавляющего большинства электролобзиков используют пилки с Т-образным хвостовиком. В комплектации с инструментом практически всегда идет образец полотна, также можно примерить разные виды полотен при покупке. Однако бюджетные модели любительского класса «всеядны». В них установлен самый простой патрон, который просто зажимает пилку с двух сторон, независимо от типа посадки.

Как правильно выбрать лобзик электрический

Чтобы правильно выбрать лобзик, требуется проанализировать все его характеристики в совокупности.

Регулировка оборотов как аспект при выборе

Число оборотов, определяющее частоту хода штока, выставляют в зависимости от материала заготовки. Так, для дерева следует выбрать максимальное число оборотов, чтобы получить ровный и аккуратный срез. Для пластика и металла — наоборот, минимальное, чтобы избежать перегрева лезвия и материала соответственно.

Резьба электрическим лобзиком

Регулировка маятникового хода

Выбрать модель с маятниковым ходом следует, если предстоит большое количество прямых распилов. Маятниковый ход, или дополнительно колебание лезвия взад-вперед с небольшой амплитудой, позволяет существенно увеличить скорость реза, снизив при этом качество поверхности. Правда, сейчас уже трудно найти модель без маятникового хода.

Замена пилки

Способ замены лезвия сильно влияет на удобство работы с электрическим лобзиком, а если планируется большой объем разнообразных резов с частой сменой материала и способа реза- то и прямо влияет на производительность. Для распространенных у нас патронов и пилок европейского образца с крестообразной головкой пилки существует два способа смены пилки:

• Винтовой зажим — пилка фиксируется в патроне винтом под ключ — шестигранник.
• Быстросъемный зажим — пилка фиксируется с помощью специального рычага, отжимаемого пальцем. Смена лезвия происходит за пару секунд.

Распил заготовки под углом функция поворота подошвы

Регулировка угла установки подошвы также допускает два способа фиксации — винтом под ключ — шестигранник или бесключевым способом, путем отжатия рычажка.

Бесключевой способ намного быстрее и удобнее, но требует тщательной проверки качества фиксации в выбранном положении во избежание возникновения люфта и дребезжания во время работы.

Диагностика электромотора или как выявить неисправность статора и ротора

Если возникают подозрения на неисправную работу электродвигателя, то выявить точную поломку можно при помощи проведения диагностических мероприятий. Для этого понадобится мультиметр, а также диагностируемый ротор и статор. Для начала выясним, как проверить на пригодность ротор (он же якорь):

1. Провести визуальный осмотр. Если имеются признаки нагара и деформаций, то высока вероятность того, что деталь сгорела. Осмотреть также необходимо коллекторный узел, на котором недопустимо присутствие нагара, сколов и перекосов. Перекос возникает в случае неравномерного износа щеток
2. Мультиметром измерить сопротивление обмотки якоря. Установить на приборе режим измерения сопротивления 200 Ом или прозвонки

3. Одним щупом следует поочередно прикасаться к коллекторным пластинам, а вторым к стальному сердечнику. Наличие сопротивления говорит о нарушении изоляции. Для устранения неисправности понадобится произвести замену обмотки ротора

4. Если пробой между обмоткой и корпусом исключается, тогда надо проверить ротор на наличие признаков нарушения изоляции. Для этого мультиметром в режиме измерения сопротивления следует произвести проверку качества изоляции между пластинами. Маркером ставится отметка от начала, и после этого проводится поочередная проверка сопротивления между пластинами
5. Величина сопротивления при этом должна быть примерно одинаковой. Отличие величины сопротивления более 10% от стандартного значения говорит о нарушении изоляции. Понадобится перемотать обмотку ротора или заменить деталь полностью
6. Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Однако проверить наличие такого дефекта мультиметром невозможно. Для этого используется специальный прибор, которым необходимо вести по коллектору. Если межвитковое замыкание имеется, то прибор издаст соответствующий звук. Устранить дефект можно путем замены обмотки

Если установлено, что дефект с якорем, тогда его необходимо перемотать или заменить. Если же ротор исправен, тогда переходим к проверке исправности статора — неподвижного механизма, который также состоит из обмотки и стального сердечника из набора тонких пластин.

Алгоритм проверки исправности статора имеет следующий вид:

1. Проверяется отсутствие пробоя обмотки на корпус. Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику. Прибор не должен показывать величину сопротивления, в противном случае уместно наличие пробоя, и требуется произвести перемотку статора
2. Проверяется сопротивление в обмотках, прикасаясь поочередно к ее выводам. Величина сопротивления во всех обмотках должна быть примерно одинаковой величины, что говорит о ее исправности
3. Проверить целостность металлических пластин стального сердечника. Недопустимо наличие их расслоения, поэтому понадобится заменить отдельный узел

Не имеет значения, какой марки лобзик — Интерскол, Макита, Бош, Скилл, Метабо и другие. При покупке нового мотора надо учитывать его параметры и габариты. На двигателях имеется маркировка, по которой необходимо ориентироваться при покупке нового электродвигателя для лобзика.

Это интересно!Отремонтировать электрический двигатель лобзика самостоятельно практически невозможно, так как для этого понадобится перемотать обмотку. Сделать это можно в сервисном центре, однако стоимость такой услуги практически идентична цене новой детали.

Устройство

Чтобы сделать правильный выбор электролобзика нужно понять, как он устроен, какие у него есть элементы, в чем их отличие. Ниже приведено схематичное изображение в разрезе.

Номер	Описание
1	Кнопка пуска
2	Регулировка оборотов электродвигателя
3	Шток
4	Редуктор
5	Зажим пилки
6	Опорный ролик
7	Электродвигатель
8	Щетки
9	Опорный подшипник
10	Патрубок отвода стружки

Разберем назначение каждого элемента:

1. Кнопка пуска. Замыкает электрическую цепь и включает электромотор. Многие электролобзики оснащены системой плавного пуска, которая позволяет регулировать обороты двигателя степенью нажатия на кнопку пуска.
2. Регулировка оборотов электродвигателя. С помощью данного регулятора можно определить максимальное кол-во оборотов электродвигателя при полностью нажатой кнопке пуска.
3. Шток. Металлический стержень, определяющий поступательное движение пильного полотна электролобзика.
4. Редуктор. Механическое устройство, преобразующее вращательное движение электродвигателя в маятниковое движение штока.
5. Зажим пилки. Устройство, позволяющее жестко прикрепить пильное полотно к штоку. Существуют различные стандарты крепления и, соответственно, типы хвостовиков пилок.
6. Опорный ролик. Ролик, на который опирается пилка во время движения.
7. Электродвигатель. Электродвигатель – основа электроинструмента и в случае электролобзика он приводит в движение вращающиеся части редуктора, который в свое время передает поступательное движение штока.
8. Щетки. Графитовые щетки передают электроэнергию от неподвижных токонесущих проводов к вращающимся элементам электродвигателя. Они не долговечны, поэтому с течением времени они стираются и двигатель, не получая электроэнергию, перестает работать. В этом случае нужно просто заменить щетки. Это одна из распространенных неисправностей любого электроинструмента.
9. Опорный подшипник. Несмотря на кажущуюся незначительность, опорный подшипник имеет весьма важную роль – он является опорой электродвигателя. Именно он часто выходит из строя в наиболее дешевых моделях электролобзиков. Это связано с тем, что подшипник закреплен в пластмассовом корпусе и при длительной работе электролобзика под нагрузкой он разогревается до температур, при которых окружающий его пластик начинает плавиться, что приводит к деформации его посадочного места и смещению электродвигателя и дальнейшему заклиниванию.
10. Патрубок отвода стружки (пылеуловитель). Электролобзик оснащен системой отвода пыли и стружки из зоны пиления в виде специального патрубка, который должен быть присоединен к шлангу пылесосу. Во время работы образуется большое количество продуктов пиления (пыль и стружка), которые рекомендуется убрать.
11. Опорная платформа (или «подошва»). На данной схеме она не обозначена, но о ней будет отдельно рассказано ниже.

Выше рассмотрены основные компоненты электролобзика, но не затронуты различные функциональные части, которые опционально могут присутствовать на различных моделях. К ним можно отнести:

• Фонарик выполняет роль подсветки зоны пиления;
• Лазерный уровень, позволяет выполнить рез более точно;
• Система сдува стружки позволяет направленным потоком воздуха удалять продукты пиления (пыль и стружку) из зоны реза для лучшего обзора места пиления.

Предлагаем ознакомиться: Садовый электрический измельчитель основные параметры

Электролобзик и методы его использования

Существует несколько методов использования электрического лобзика. В быту чаще всего применяется прямой и криволинейный распил. В случае прямого реза аппарат подводят к началу линии и опирают началом платформы на надежно закрепленную доску или лист. Указатель на краю платформы или лазерный маркер совмещают с линией разметки. Лобзик включают на самые малые обороты, чтобы наметить начало реза, далее, медленно ведут распил до тех пор, пока платформа полностью не обопрется на деталь. Теперь можно и прибавить обороты.

Криволинейный распил: внутри размеченного контура сверлят отверстие. В патрон электрического лобзика закрепляют специальную пилку для криволинейного реза, отключают маятниковый механизм, вводят ее в отверстие до полного контакта платформы с деталью и на малой скорости начинают пилить. Подводят линию реза к намеченному контуру по касательной под небольшим углом и проводят рабочий распил.
