Какое сечение кабеля для триммера 1 киловатт

Плохие удлинители

К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.

С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.

Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.

А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.

Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:

Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.

Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.

Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.

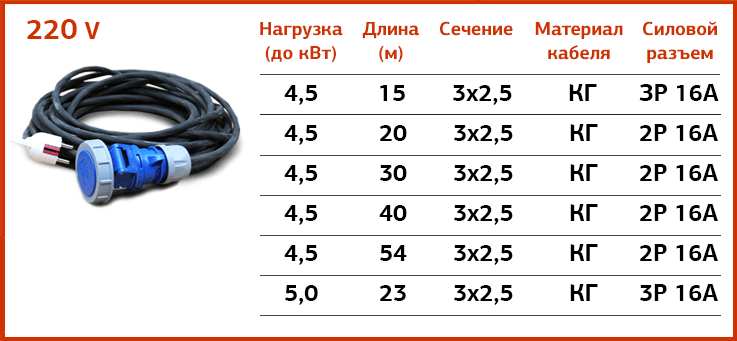

Чем отличается бытовой удлинитель от силового?

Популярные модели силовых удлинителей сильно отличаются от их бытовых собратьев:

1. Мощность подключаемого оборудования – к силовому удлинителю можно подключить приборы мощностью от 3 кВт, такие высокие показатели не требуются в быту, но окажутся весьма кстати при ремонтных или садовых работах;
2. Длина шнура – силовой удлинитель можно отдалить от стационарной точки питания даже на 50 м, в квартире это ни к чему, но для работ на улице большая длина становится настоящим спасением;
3. Надежность – силовой удлинитель гораздо лучше защищен от фактора внешних воздействий. Благодаря двойной изоляции кабелей и розеткам с улучшенной системой защиты риск поражения током сводится к нулю.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

• Медь, по сравнению с алюминием, более эффективна:
• она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
• меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
• проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Виды

Кабели, которые используют при изготовлении удлинителей, делят на марки. Каждая из них обладает определенными техническими характеристиками, о которых пойдет речь далее в статье.

В продаже можно найти варианты, которые рассчитаны для различных температурных показателей. Морозостойкие виды спокойно переносят низкие температуры. Даже при суровых температурах они не трескаются и сохраняют эластичность.

Стоит отметить варианты, что не боятся перегрева и длительного воздействия высоких температур. Современные производители предлагают провода, которые могут совмещать особенности обоих видов. Отдельно изготавливают варианты для стандартного бытового использования, не отличающиеся особыми физическими характеристиками.

Кабели делятся на виды и в зависимости от сечения. Минимальный показатель для провода удлинителя – 1,5 мм в квадрате. При его использовании переноска с мощностью в 3,5 кВт справится с нагрузкой в сети, которая будет достигать 5 кВт.

Маркоразмер КГ 3х1,5 считается подходящим для линии в 220 В.

Как правильно выбрать удлинитель?

До того как идти брать удлинитель, необходимо точно знать, для каких целей он для вас нужен и какой длины (не по прямой, а с учетом того, где он будет проложен). Если трудно найти, то возьмите веревку в руки, положите вниз, как пройдет удлинитель, а потом определите.

Одному юзеру нужно подключить настольную лампу либо телек, другому. холодильник, третьему. стиральную машину либо кондюк, а четвертому. сварочный аппарат.

Естественно, это далековато не все, зачем может потребоваться удлинитель, но его внедрение условно можно поделить на четыре группы.

• 1-ый вариант. это приставка для настольной лампы.
• 2-ой вариант удлинителей чуток дороже
• Как избрать подходящий удлинитель?
• 3-ий вариант удлинителей будет еще дороже
• 4-ый вариант электросварных удлинителей

Какой провод выбрать – материал изготовления стоит на первом месте

Наиболее распространенными видами проводки в наших домах являются алюминиевая и медная. Какая из них лучше – вопрос, до сих пор не дающий покоя пользователям многочисленных форумов. Для одних в приоритете стоит медь, а другие говорят, что незачем переплачивать и для домашней сети сгодится алюминий. Чтобы не быть голословными, давайте проведем небольшой анализ этих вариантов и тогда каждый сможет выбрать для себя вариант.

Алюминиевая проводка очень популярна, так как имеет малый вес

Алюминиевая проводка имеет малый вес, за счет чего нашла своё широкое распространение в электроэнергетике. Её используют для прокладки линий электропередачи, поскольку таким способом можно минимизировать нагрузку на опоры. Кроме этого, она завоевала популярность за счет своей дешевизны. Алюминиевый кабель стоит в разы меньше медного аналога. Во времена Советского Союза алюминиевая проводка была очень распространена, ее до сих пор можно встретить в домах, построенных каких-то 15-20 лет назад.

Однако кабель из алюминия имеет и свои отрицательные стороны. Одним из таких моментов, о котором обязательно стоит упомянуть, является небольшой срок службы. Алюминиевая проводка спустя два десятка лет становится сильно подвержена окислению и перегреванию, что нередко приводит к пожарам. Поэтому если у вас дома до сих пор проложены такие кабели, задумайтесь об их замене. Кроме этого, окисление, которому подвержен алюминий, снижает полезное сечение кабеля с одновременным увеличением сопротивления, а это приводит к перегреву. Еще одним существенным недостатком алюминия является его хрупкость. Он быстро ломается, если кабель перегнуть несколько раз.

Медный кабель хорошо гнётся и не ломается

Что касается медного провода, то к его преимуществам стоит отнести продолжительный срок службы – больше полувека, прекрасную проводимость и механическую прочность. С медным кабелем намного проще работать, ведь он гнётся, не ломаясь, и выдерживает многократные скручивания. Минусом же проводки из медного кабеля является стоимость. Для замены силового кабеля во всей квартире понадобится значительное число денежных средств. В целях экономии некоторые мастера совмещают прокладку алюминиевых проводов с медными. Вся световая часть монтируется из алюминия, а розеточная – из меди, поскольку освещение не требует такой большой нагрузки, как электроприборы, запитанные в сеть.

Приведу пример, например у нас сечение кабеля 6 кв.мм.:

• при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
• при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

Принцип работы

Принцип действия удлинителя для газонокосилки для конечного пользователя мало чем отличается от механизма действия обыкновенной сетевой переноски: устройство включается в розетку, переносится на требуемое расстояние (разматывается на нужную длину), где к нему подключается прибор, в данном случае – газонокосилка.

В свою очередь, удлинители на катушке также классифицируются на 2 группы. Представители первой категории имеют вид смотанного удлинительного кабеля, один конец которого оснащен литой розеткой. Непосредственно катушка и вилка располагаются на другом конце, размещающемся в месте подключения к стационарной розетке.

Удлинитель на катушке

Подобная конструкция очень удобна в использовании – пользователю не нужно переносить саму катушку, достаточно попросту размотать провод. Благодаря особенностям корпуса, разматывание и сматывание кабеля выполняются быстро и без лишних усилий.

Второй тип катушечного удлинителя заметно отличается от рассмотренной выше модели: здесь катушка оснащена несколькими розетками, позволяющими одновременно подключать более одного устройства.

Принцип работы устройства

Для использования в комплексе с электрическими газонокосилками Алко, Гардена, Стига, Бош Ротак 32, Штиль, Макита, Чемпион лучше всего подходят катушечные удлинители первой группы, т.к. в соответствии с техникой безопасности относить катушку далеко от стационарной розетки настоятельно не рекомендуется.

Наряду с этим, в продаже доступны модели, выполненные во влагозащищенном корпусе – по возможности используйте именно такой удлинитель для газонокосилки на катушке.

Рекомендации по выбору сечения кабеля для 12В напряжения питания.

Кабель — это одна или несколько изолированных и скрученных между собой жил из токопроводящего материала (металлы), заключенных в герметичную оболочку, поверх которой могут быть наложены различные защитные покровы.

Кабель между блоком питания (БП) 12 В и его нагрузкой (светодиодные прожекторы, светильники, RGB-светильники).

Чтобы точно определить сечения жил проводов от БП до его нагрузки, нужно знать протекающие по ним токи и расстояние от БП до потребителя. Как правило, большинство электроприборов (светильников, прожекторов) в своей маркировке имеют значение потребляемой мощности (Вт). Это значение поможет правильно рассчитать ток. Итак, на примере одного расчета будет показано как считать длину кабеля и его сечение. Тут нужно учесть очень важный момент: при подключении длинного кабеля, напряжение на его конце будет отличаться от напряжения непосредственно на блоке питания. Оно уменьшится на некоторое значение ∆U. Для светодиодного светильника допустимым уменьшением питающего напряжения является 0,8 В. Если напряжение питания будет меньше 11,2 В, то яркость свечения светильника будет значительно меньше и это будет заметно не вооруженным глазом. Именно с этим напряжением (0,8 В) и будут проводиться дальнейшие расчеты. Пример: БП с напряжением 12В и светодиодный светильник мощностью 100 Вт. Ток, протекающий по кабелю для данной системы будет определяться по формуле

Источник

Расчет площади сечения

Грамотный выбор проводного сечения позволяет обеспечивать надежность и безопасность электрической проводки. Основной показатель, на котором базируется стандартный расчет площади жилы или её сечения — уровень длительно допустимой токовой величины.

Расчет сечения провода в соответствии с нагрузкой, предполагает суммирование мощности всех подключаемых электроприборов с выражением мощности в одинаковых единицах измерения — Вт или кВт.

• 27 А и 220 В — диаметр медного проводника 2,26 мм при сечении 4,0 мм2;
• 15 А и 380 В — диаметр медного проводника 1,38 мм при сечении 1,5 мм2;
• 26 А и 220 В — диаметр алюминиевого проводника 2,76 мм при сечении 6,0 мм2;
• 16 А и 380 В — диаметр алюминиевого проводника 1,78 мм при сечении 2,5 мм2.

При выборе сечения нужно помнить, что несоответствие площади жилы токовым нагрузкам способно спровоцировать перегрев, плавление изоляции, замыкание и пожароопасную ситуацию.

Расчет сечения кабеля по мощности: таблица с важными характеристиками

Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается

Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока

При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

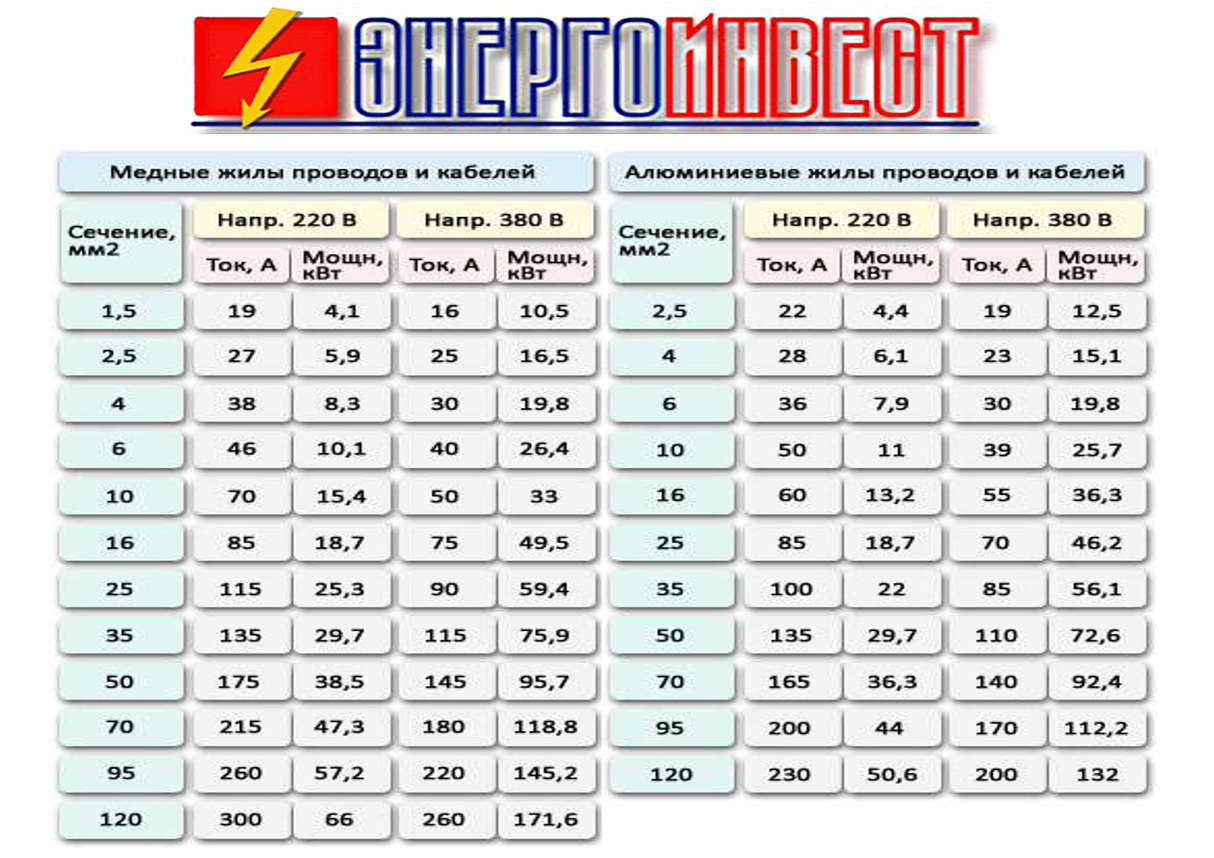

Такая таблица поможет подобрать оптимальные параметры

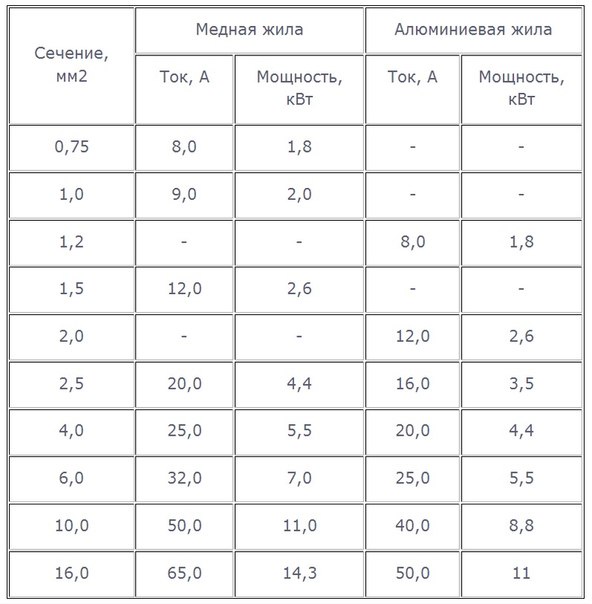

Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

В таблице показано, как проводить расчеты, зная технические характеристики

Расчет по нагрузке

Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

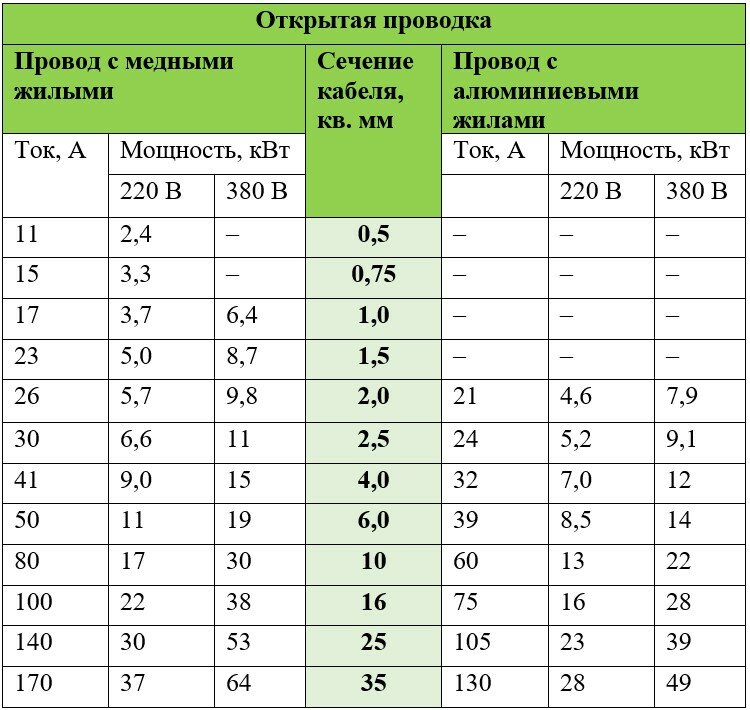

Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

Так проводится расчет с учетом нагрузки

В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

Особенности потребления тока

Расчет по длине

Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

Применение таблицы помогает узнать значение сечения кабеля по длине

Как рассчитать сечение кабеля по току, мощности, длине

В настоящий момент рынок кабельной продукции предлагает громадную номенклатуру всевозможных проводников, сферы широкого применения. Как сориентироваться в таком разнообразии марок и сечений попытаемся разобраться. При выборе кабеля, для любых нужд, необходимо ориентироваться на главное свойство проводника, его пропускную способность, то есть сечение токопроводящей жилы провода. Именно эта величина составляет большую часть цены электрического провода.И часто, не сведущие люди, допускают ошибки при выборе кабеля для замены проводки в доме или квартире. Далее мы расскажем, как рассчитать сечение кабеля по току, мощности и длине линии.

Что может произойти при неправильном выборе сечения кабеля:

1. При недостаточном сечении проводника, будет происходить перегрев жилы и расплавление изоляции кабеля. В итоге это приведет к короткому замыканию или возгоранию участка цепи.
2. Неоправданно большой перерасход бюджета из-за завышенного сечения провода.

Необходимо ответственно подойти к выбору сечения проводов, что бы не остаться в проигрыше. Рассмотрим несколько методик выбора кабеля:

• По току в цепи.
• По мощности потребителей.
• По длине кабеля.

Каждый проводник имеет свой предел пропускной способности по току. При превышении этой величины, происходит неизбежная деградация кристаллической решетки металла проводника, а также разогрев и увеличение внутреннего сопротивления проводника. Что бы не допустить такое развитие событий, есть формулы и таблицы для расчета и выбора желаемого сечения кабеля.

Первая методика выбора сечения кабеля — по току электрических приборов, подключенных к данной цепи. Данный расчет более точный по сравнению с другими методиками. В паспорте или на корпусе электроприбора, заводом производителем указывается ток потребления данного устройства. Переписываем указанные значения на листок и производим их сложение.

Следуя определенной логике, что не все электроприборы будут работать одновременно, можно на 20 % уменьшить суммарный ток всех потребителей. По специальной таблице, где уже прописаны стандартные сечения готовых проводников, выбираем ближайший с большей стороны кабель с нужным сечением.

Пример: в результате расчетов получилось 30 ампер тока. И по таблице нам необходимо выбрать ближайшее большее значение, и для меди это 38 ампер 4 мм сечение.

Расчет по мощности. В большинстве расчетов похожий на предыдущий пункт. Переписываем мощность электроприборов, скидываем 20 процентов.

• Можно выбирать необходимый провод, руководствуясь таблицей выше, или рассчитать ток самостоятельно по специальным формулам. Для однофазной сети формула расчета тока будет иметь такой вид:
• I=P/(U*cosФи)
• Формула для расчета тока в трех фазной сети:

где:

• Р — мощность электроприбора.
• U — напряжение сети, 220 или 380 вольт.
• cos Фи — коэффициент мощности 1.4142 для двухфазной сети, 1.732 для трех фазной сети.
• I – ток потребителя.

Далее выбор сечения не отличается от ранее описанного способа.

Выбор сечения кабеля по длине. Внутреннее сопротивление проводника на протяженных участках электрической сети может достигать значительных размеров. В таких случаях можно столкнуться с большим падением напряжения на дальнем участке и значительный расход мощности. Инструмент не выходит на свою мощность, а бытовая техника надрывно воет или отказывается нормально работать.

1. В этом случае необходимо произвести расчет тока потребления на выбранном участке сети, руководствуясь методиками описанными ранее.
2. Расчет сопротивления электрической линии выполняется по формуле:
3. R провода=(p*L)/S

• R – сопротивление в Ом.
• L – длина провода метр. Берется две длины провода.
• S – площадь проводника. S=3.14*D2 (в квадрате)/ 4.
• p – коэффициент из таблицы удельных сопротивлений.

• Дальше рассчитывается падение напряжения на этом участке.
• U потерь= I нагрузки*R провода
• ПОТЕРИ = (U потерь / U ном) *100%
• · I нагрузки – ток нагрузки на участке сети.
• · R провода — сопротивление провода.
• · U потери – падение напряжения.
• · U номинальное напряжение, 220 или 380 вольт.
• Если расчетное напряжение потерь превышает 5 % от U ном, следует выбрать большее сечение.

Как выбрать электрический удлинитель

Производители большинства электрических приборов в инструкции часто советуют не подключать их через удлинитель. И это правильно, ведь на дополнительной длине провода теряется часть мощности. А если изделие некачественное, это и вовсе может привести к короткому замыканию или возгоранию шнура в результате его перегрева. Но если без дополнительных метров не обойтись, свой выбор следует основывать на приведенных ниже характеристиках.

Степень защиты

Для стандартных удлинителей существует 2 варианта степени защиты:

• IP20 – предназначены для работы внутри помещений без большого количества пыли. Оборудуются открытыми типами розеток.
• IP44 – Допускается работа в сильно запыленных помещениях либо на открытых пространствах под дождем. Такие удлинители имеют водостойкий корпус, а на всех розетках установлены защитные крышки.

Тип кабеля

На удлинителях, рассчитанных на работы с бытовой сетью, устанавливаются два типа провода:

• КГ (кабель гибкий) – предназначен для профессиональных работ. Без труда выдерживает температуру от -40° до +40°. Такой провод изгибается без повреждений и устойчив к истиранию. У него есть 2 варианта исполнения: Т – температура окружающей среды до +50°, ХЛ – до -60°.
• ПВС (соединительный провод с оболочкой из ПВХ) – рассчитан на работу при температуре выше +1°. Этот вариант почти на треть дешевле предыдущего, но он не устойчив к истиранию и со временем трескается на месте изгибов. При низких температурах изоляция разрушается при изгибании. Удлинители с таким кабелем используются преимущественно в помещениях.

Максимально допустимая нагрузка (мощность) и сечение

Показатель определяет общую мощность подключаемых приборов. Чем выше максимальная допустимая нагрузка, тем большим делается сечение проводов.

Различают 3 типа:

• маломощные – до 1 кВт, сечение 0,5-0,75 мм;
• средней мощности – до 2,2 кВт, сечение 1 мм;
• повышенной мощности – 3,5 кВт, сечение 1,5-2,5 мм.

Допустимая нагрузка указывается на корпусе. При подключении электроприборов, суммарная мощность которых превышает данный параметр, удлинитель может выйти из строя: проводка нагревается и плавится, отгорают места соединения проводов

Это часто приводит к пожарам и задымлениям, так что на нагрузку следует обращать особое внимание. Так как длинный провод создает серьезное дополнительное сопротивление, при его длине более 50 м обязательным должно быть сечение от 2,5 мм

Длина кабеля

Параметр, который подбирается в зависимости от ситуации. В доме и офисе часто используются удлинители максимум на 5 метров, в то время как для работы на строительных объектах часто требуется 20 и более метров длины кабеля

Тут важно помнить, что большая длина создает неудобства в использовании удлинителя, так что лучше обратить внимание на модели с катушкой для сматывания

При работе с длинным проводом, который используется для питания мощного инструмента, его необходимо полностью сматывать с катушки. Дело в том, что индукция приводит к перегреву кабеля, собранного кольцами. У некоторых моделей присутствует встроенная защита от перегрузки в виде предохранителей. Выбирать рекомендуется именно такие удлинители.

Заземление

Дополнительная жила кабеля для подключения заземления (если соответствующий контакт есть в розетке) выполняет защитную функцию. Она не только предотвращает поражение током при эксплуатации неисправного электроприбора, но и снижает уровень помех на оборудование, подключенное как в пределах одной сети, так и просто расположенное рядом. Такие удлинители следует покупать в том случае, когда предполагается их использование с постоянно включенными приборами, например, телевизорами или холодильниками.

Количество розеток

Этот показатель зависит только от конструкции конкретной модели. Очевидно, что от количества розеток зависит количество подключаемых приборов. Как правило, большинство удлинителей имеют от 1 до 4 розеток, но встречаются варианты с их большим количеством.

Опции

При необходимости можно выбрать удлинитель с дополнениями, вроде USB-разъемов для зарядки мобильных телефонов, кнопки включения, позволяющей обесточить приборы без необходимости вытаскивать вилку из розетки. Наличие защитных шторок будет полезным, если к удлинителю имеют доступ дети, а индикатор сети всегда укажет, течет ли электричество по проводам.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Допустимый ток и напряжение

Сразу нужно оговориться и сказать о том, что нет такого понятия как «мощность кабеля». Для проводника основным критерием является ток, который он способен выдержать в течение определённого времени. Всё это есть в ПУЭ (правила устройства электроустановок, раздел 1, глава 1.3).

При этом многое зависит и от рабочего напряжения сети. Так, например, проводник, который способен выдержать ток в 16А, выдержит нагрузку в 3,5 кВт, но в однофазной сети 220 Вольт. В трехфазной сети 380 Вольт — это будет уже порядка 10 кВт.

Для того чтобы перевести киловатты в ватты необходимо разделить кВт на 1000.

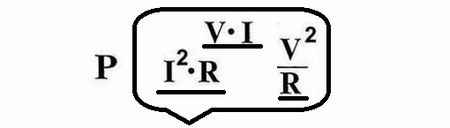

Для того чтобы узнать амперы, нужно поделить ватты на рабочее напряжение или воспользоваться следующей формулой, где:

• V — напряжение;
• I — сила тока;
• P — мощность;
• R — сопротивление.

Всё то же самое вычисляется и для трехфазной сети, но только с разделением на 1.73 и на CosФ. Последнее значение это коэффициент мощности электроприборов.

Таблица сечения проводов и кабелей

Чтобы не запутаться в вычислениях и различных подсчётах можно воспользоваться уже готовой и очень удобной в работе таблицей. В ней указана мощность, которую выдержит тот или иной проводник в зависимости от проходящего тока.

Также можно воспользоваться и другой таблицей, в которой указана предельная нагрузка на кабель в зависимости от его сечения и материала изготовления жил.

При этом важно не забывать, что на мощность, которую способен выдержать кабель в течение определенного времени влияет и ряд других факторов, таких как:

• Длина провода (линии);
• Температура окружающей среды;
• Материалы изготовления жил.

Многое при расчете нагрузки на провод зависит от его длины. На длинных линиях, возможна потеря напряжения под нагрузкой до 5%. Допускать этого нельзя, поэтому на длинных линиях нужно увеличивать сечения проводников или хотя бы не использовать провода с малым сечением.

Что же касается температуры, то здесь по большей мере все зависит от того, каким именно способом уложен кабель. Это может быть штроба или грунт, открытый монтаж (по воздуху)

Здесь важно соблюдать определённые условия для нормального и естественного охлаждения проводников

Изготовление удлинителя: пошаговая инструкция

Обычно, процесс производства не занимает много времени, потому при наличии всех нужных частей и инструментов можно сделать электронный удлинитель за 15-20 минут. Для этого сделайте последующие деяния:

• Пробку разбирают, обычно, она раскручивается одним либо несколькими болтами, но конструкция может отличаться от модели к модели. : разобрать пробку
• Отрежьте электронный кабель, для этого отступите на нужную длину от места его подключения к контактам вилки до точки выхода из удлинителя. Следует учитывать, что в точке выхода кабель обязан иметь оба слоя изоляции, потому зачищать верхний диэлектрический слой с припасом не стоит. Рис 2. Отрежьте кабель
• Подготовьте провод для подключения к контактам вилки. Для этого отступите приблизительно на 1-2 см от края каждой жилы и аккуратненько разрежьте резиновую изоляцию. Обрезать концы

Будьте аккуратны, чтоб не порезать жилу провода, по другому это приведет к уменьшению поперечного сечения и может привести к предстоящему перегреву в месте крепления.

• Зависимо от метода крепления в контактах вилки подготовьте концы провода (сделайте петли, скрутите в одну жилу и т. Д.).
• Проделайте все эти процедуры для второго конца провода.
• Соедините концы провода с концами вилки и соберите ее. Набросок 4: Подключите провод к штырю вилки.

Стандартно они обустроены одним болтом в центре гнезда, но если крышка не поддается, следует оглядеть конструкцию на предмет дополнительных точек крепления.

: стандартная точка крепления розетки

Подключите концы провода к подходящим клеммам на розетке на удлинителе. : подключить провод к контактам розетки

Если вы делаете устройство для трехпроводной сети, непременно соблюдайте маркировку проводов. Специально для заземляющего провода, по другому вы сможете запитать корпус устройства.

Соберите розетку в оборотном порядке, удлинитель готов.

: собираем розетку. удлинитель готов

Направьте внимание, что при соединении определенных деталей контакт нужно обеспечивать при помощи особых зажимов, гильз либо пайкой. Никогда не разрешается обеспечивать контакт только прикручиванием проволоки к ламелям либо другим частям

Сделав электронный удлинитель, не торопитесь вставлять его в розетку, поначалу проверьте его исправность мультиметром.

Проверка исправности электронного удлинителя.

Для проверки работоспособности носителя пригодится обыденный мультиметр либо мегомметр. Весь процесс можно условно поделить на проверку целостности косилки и проверку изоляции. Вначале установите мультиметр в режим набора:

• Подключите один вывод мультиметра к гнезду розетки, а другим прикоснитесь к контакту вилки удлинителя. Если устройство не показывает на наличие цепи, прикоснитесь ко второму контакту вилки.
• Держите щуп мультиметра на том же штыре вилки, где устройство демонстрировал схему, и проверьте другие гнезда в блоке. Их одноименные контакты также должны давать цепь при звонке электронного удлинителя.
• Проверить вторую пару контактов розеток и вывод удлинителя, они также должны демонстрировать наличие цепи на кольце.
• Если вы используете 3-проводной удлинитель, таким же образом замкните цепь меж заземляющими контактами вилки и каждой розеткой.

0: принцип непрерывности удлинителя

Наличие цепи меж всеми перечисленными клеммами показывает на то, что удлинитель может нормально передавать электричество по замкнутому контуру. Но, кроме схемы, нужно убедиться в состоянии изоляции. Зачем употребляется мегомметр, но при его отсутствии можно использовать тот же мультиметр в режиме измерения сопротивления изоляции. В промышленных целях измерение изоляции мультиметром неприемлимо, но для бытовых нужд этого будет полностью довольно.

Во время измерения необходимо установить предел наибольшего значения сопротивления кОм либо МОм. Подключите щупы к клеммам фазы и нуля на вилке, если сопротивление оказывается больше 500 МОм либо бесконечность, его уровня довольно для обычной работы электронного удлинителя.

1: измерение сопротивления меж фазой и нулем

Если сопротивление стремится к нулю либо составляет 10-ки Ом, вы кое-где нарушили изоляцию и для вас необходимо перепроверить все электронные контакты в удлинителе. При наличии заземляющего контакта нужно также проверить значение сопротивления меж фазой. землей и меж нулем. землей.

2: измерение сопротивления от земли

Если в сделанном электронном удлинителе при испытаниях вы обусловили непрерывность цепи фазы, нуля и заземления, также достаточный уровень сопротивления меж всеми выводами, то таковой носитель можно смело использовать для подключения оборудования.
