Как собрать пружину стартера бензопилы

Как отремонтировать стартер?

Как только вы диагностировали причину поломки бензопилы, нашли поврежденную деталь стартера, которая не справилась с интенсивной и динамической нагрузкой, можно приступить к ремонту.

Ремонт тросика

Если лопнул трос, то зубья храповика (не обязательно все) выкрошатся. Это замедляет скорость вращения коленчатого вала. Но почему трос лопается? Не забывайте о его трении, о корпус стартерной системы, со временем это приводит к повреждению троса.

• Разбираем корпус, то есть, снимаем крышку;
• Приподнимаем аккуратно барабан храповой системы, следим, чтобы возвратная пружина не соскочила с гнезда (попросите кого-то вам помочь, помощник будет держать пружину, пока вы не поменяете трос);
• Фиксируем новый тросик внутри ручки, не забываем намотать его на валик, расположенный в барабанных пазах;
• Собираем корпус.

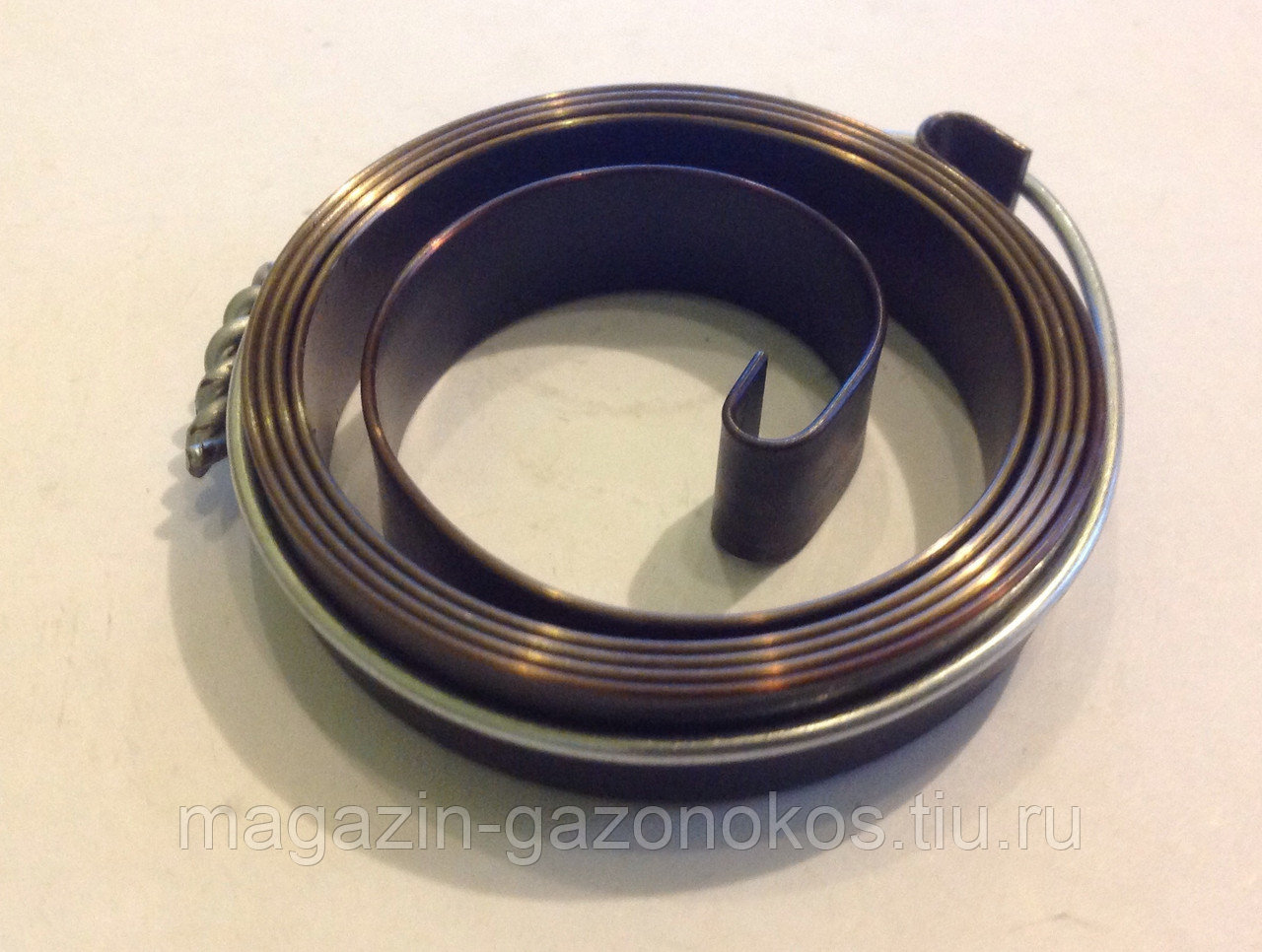

Ремонт пружины

Не все производители изготавливают пружину из высококачественной стали, но даже если она высококлассная, со временем ее приходится заменять или проводить ремонт из-за повреждения в месте соединения пружины и барабана. В этом месте образуется петля.

Если повредилось именно место соединения барабаны и пружины, пружину заменять не обязательно. Просто:

• прошлифуйте место повреждения (удалите пыль, грязь, следы масла);
• нагреваем пружину (примерно до 650С, чтобы она стала малиновой);
• охлаждаем постепенно;
• заворачиваем примерно при 150 градусах по Цельсию (ориентируемся на ограничительный выступ рядом с внутренней частью барабана, заворачивая конец пружины точно по форме ограничителя).
• вставляем пружину на ее место.

Переживать о том, что упругость пружины пострадает, не стоит.

Но что делать, если вам потребовалась замена пружины (если повредилась именно эта деталь)?

Тогда меняем старую на новую, ориентируясь на алгоритм действий:

• извлекаем механизм (демонтируем обойму), следим за тем, чтобы ни одна деталь не пострадала на этом этапе;
• осматриваем внутреннюю сторону механизма, где расположена пружина, повторяющая форму С-образного функционального элемента;
• снимаем пружину, фиксируя ее верхушку пальцами, слегка отводя ручку стартерной системы;
• как только вы достали поврежденную пружину, устанавливаем новую, наматывая ее по примеру старой, избегая перекручивания и перегиба материала (действуем медленно, чтобы в будущем не возникли проблемы с разматыванием этой детали).

Если удалось разобрать стартер и снять пружину, вы быстро на интуитивном уровне поймете, как собрать стартер бензопилы. Главное, надежно закрепить обойму механизма.

Как только вы закончите собирать стартер и убедитесь в том, что все крепежные элементы на месте, туго завинчены, попробуйте завести агрегат.

Важно! После такого ремонта при первой эксплуатации иногда бензопила заводится после 10-20 рывков троса. Не стоит паниковать! Это нормально, так как пружине нужен каждый этот рывок для того, чтобы она стала на место полностью

Как видите, разобравшись с особенностями строения стартерной системы, типами поломки и их причинами, вы сможете самостоятельно выполнять ремонт деталей данного функционального узла, их замену, не прибегая к услугам мастеров сервисных центров. Им бы пришлось платить приличные деньги за ту работу, с которой вы можете справиться сами.

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

• катушка;
• тросик;
• каркас, к которому присоединена возвратная пружина;
• ручка.

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

Как пользоваться бензопилой

Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней. Главное — крепко держать инструмент двумя руками и всеми пальцами

Главное — крепко держать инструмент двумя руками и всеми пальцами.

Как правильно заводить бензопилу

Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.

После этого сделать следующее:

• нажать кнопку управления декомпрессионным клапаном, если она есть;
• активировать рычаг переключения режима
• положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
• тянуть за рукоятку стартера до запуска двигателя;
• нажать на рычаг переключения режима и давить на него до начала работы пилы;
• увеличить частоту вращения холостого хода и отключить тормоз цепи.

Как правильно пилить бензопилой

Чтобы правильно работать бензопилой, нужно следовать основным рекомендациям:

1. Держать пилу ближе к корпусу — это поможет сохранить равновесие.
2. Ноги широко расставить и согнуть в коленях.
3. Спину держать прямо.
4. Прежде чем перейти на новое место, нужно выключить двигатель, активировав тормоз.

Защититься от случайных порезов поможет спецодежда. На голове должен быть защитный шлем с маской, для рук нужны плотные перчатки, для тела — костюм с подкладкой, а для ног — прочная обувь.

Ремонт стартера бензопилы

Бензопила является незаменимым инструментом при строительстве и заготовке дров. Правильная эксплуатация при умеренной работе обеспечивает длительную жизнь инструмента без поломок. Однако неприятности могут возникнуть совершенно неожиданно и исправная бензопила теряет работоспособность, причем неисправность может быть совершенно пустяковая.

Как собрать стартер на бензопилу?

После замены неисправных элементов стартера пришло время его собрать. При этом необходимо придерживаться максимальной точности, так как наименьшее несоответствие может привести к поломке спускового механизма. Сборка узла должна выполняться в следующей последовательности:

• Стандартный кабель необходимо будет вставить в заводское отверстие катушки. Однако шнур не должен быть намотан;
• Далее необходимо вставить катушку в ее базовое место. В этот момент многие новички совершают общую ошибку. На поверхности катушки есть 2 слота. Один из них должен получить обычный пружинный крючок. Для этого необходимо установить катушку так, чтобы она плотно прилегала к своему первоначальному местоположению, а существующий крючок был точно в гнезде. Правильную установку следует проверять, поворачивая катушку по часовой стрелке, пока не появится сопротивление;
• Затем вам нужно установить легкую бензопилу. В этом случае выступ последнего должен располагаться в углублении установленной катушки;
• После этого вам понадобится винт и шайба, чтобы закрепить устройство;
• Далее другой конец шнура должен быть заплетен в специальную розетку;
• На следующем шаге вам нужно будет вставить кабель в стартовую ручку. Для этого вам нужно будет завязать узел среднего размера на конце шнура. Если он слишком маленький, кабель проскальзывает, вызывая его быстрое наматывание на ударный барабан;
• Затем вам нужно освободить петлю внутри стартера. Сразу после этого начинайте поворачивать курки по часовой стрелке. В этом случае шнур не нужно наматывать. Затем катушку необходимо будет зафиксировать вручную, а петля будет вытянута за ручку;
• Затем вам нужно проверить работу триггера;
• Если устройство работает нормально, осталось установить его на инструмент и закрепить его тремя винтами.

Ремонт стартеров не является сложной процедурой, если вы следуете правильной процедуре. Как правило, замена шнура стартера займет не более 20 минут. Главное правильно расположить шкив и барабан относительно друг друга. В противном случае, триггер не будет работать.

Весенний ремонт

Порядок ремонта пружины системы запуска:

• Снимите стартер с корпуса инструмента.
• Снимите защитную крышку.
• Обмотайте трос от конца шкива, чтобы механизм не катился.
• Вставьте другой конец шнура в отверстие в защитной крышке.
• Затяните шнур на 17-20 см, чтобы проверить вращение шкива пружинного механизма.
• Проверьте исправность пружины после снятия и выпуска механизма.
• Открутите шкив со стороны генератора, выкрутив 3 крепежных болта.
• Снимите шкив и шнур.
• Проверьте состояние деталей на предмет износа, повреждений и поломок. Если пружинные разрывы небольшие, дефект можно устранить сваркой.

Как отремонтировать стартер на бензопиле

Причиной неисправности в системе запуска бензопилы может быть:

• Приводной шкив. Эта деталь подвержена высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется проверить шкив на наличие трещин на задней панели корпуса. При необходимости отремонтируйте деталь или замените ее новой.
• Пружинный механизм. Этот предмет необходимо заменить. Также рекомендуется проверить места установки на наличие дефектов.
• Канатная пусковая система. Вы должны осмотреть веревку на износ. При необходимости замените деталь и установите ее на шкив.

диагностика

Система для запуска диагностического инструмента выглядит следующим образом:

• Ослабьте невыпадающие винты и снимите крышку.
• Винт, который крепит механизм к защитной крышке, ослаблен.
• Аккуратно запускает стартер, снимает пружину и зажимает ее.
• Чтобы проверить наличие дефектов и дефектов, удалите катушку с помощью кабеля.
• Проверьте топливную систему на наличие воды. Если в системе есть вода, необходимо заменить топливную жидкость.
• Проверьте источник питания на переполнение топлива. В этом случае необходимо вывинтить и высушить свечу зажигания, демонтировать стартер, демонтировать воздушную заслонку.
• Проверьте свечу зажигания на наличие искр.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Смотрите » ТОП-16 лучших бытовых и профессиональных моделей бензопил Чемпион

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

Бензопила – это основной инструмент, при помощи которого можно запастись дровами для бани или камина, а также можно использовать ее при строительных работах на дачном участке или в частном доме. При соблюдении всех условий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить длительное время. Но по истечении времени могут возникнуть мелкие неисправности, с которыми можно справиться самостоятельно. Например, ремонт стартера бензопилы своими руками вполне по силам при соблюдении последовательности операций.

Устройство стартера бензопилы: 1- винт стартера, 2 – втулка, 3 – пружина легкого запуска, 4 – винт, 5, 6 – катушка стартера, 7 – дефлектор, 8 – крышка стартера, 9 – ручка и шнур, 10 – винт.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Разглядим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с 2-мя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров идентичной конструкции, которые обширно используются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет смотреться аналогично, отличаясь только некими аспектами.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку. Как правильно вставить пружину стартера триммера fs 38. Как установить ручка газа

Сам шкив вытаскиваем осторожно, чтоб пружина не отскочила в лицо. Даже при самой аккуратной разборке она, обычно, сразу вылетает из катушки и резко разворачивается в длинноватую железную полосу либо скручивается кольцами

Аккуратненько выньте белоснежную катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула либо сломался один из ее крючков-зацепов, то отремонтировать стартер просто и стремительно не получится — требуется подмена пружины. Чтоб не растрачивать деньги на покупку нового стартера, можно выискать в продаже только только ее.

Читайте так же

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, довольно ее воткнуть, по мере надобности немного поджав крючочки поплотнее (только не отломите!) Установите пружину внешним крючком в паз шкива и начинайте ее скручивать, сразу удерживая пальцами снутри катушки и не давая ей оттуда выскочить.

Заправляем пружину стартера

Прижимая пружину к шкиву, радиальными движениями сматываем пружину вовнутрь

С первого раза воткнуть пружину стартера может показаться не так просто, но все приходит с опытом. Мало потренировавшись, можете без усилий наматывать пружину в шкив максимум в минуту.

Поломки стартера и способы их устранения

Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.

Внешний вид устройства

Распространенные поломки пускового механизма агрегатов и их устранение:

Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм

Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера

После замены устанавливается крышка на место
Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить
Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.

https://youtube.com/watch?v=neOtS0GGXhE%3F

Как заменить пружину стартера на бензопиле

Если сломалась пружинка стартера для бензопилы, что часто встречается на агрегатах китайского происхождения, то нужно произвести ее замену. Менять полностью весь стартер при этом не понадобится.

Вот детальная инструкция по замене пружины пускового механизма:

• Изначально снимается обойма (барабан) механизма
• В конструкции барабана находится пружинка, которую нужно извлечь. Закрепите ее верхнюю часть, и потяните за рукоятку
• На место старой пружинки следует установить новую. Перед установкой детали нужно прочистить корпус барабана
• Новая пружинка изначально размещается в барабане, а после требуется попасть усиком в паз
• На место устанавливается барабан, и монтируется крышка стартера на инструмент

Чтобы отремонтировать стартер на бензопиле, понадобится выяснить причину, и уже в зависимости от поломки, устранить ее. Если лопнула сама крышка механизма, то проще заменить устройство полностью. Чтобы продлить срок службы пускового механизма, нужно проводить профилактику инструмента.

Как поставить пружину на бензопилу стартера?

Установка пружины в соответствующую канавку является довольно сложной задачей. Прежде всего, скрутите детали. После этого его необходимо вставить в полость обычной ступицы барабана. Чтобы заполнить пружину в стартере бензопилы, действуйте следующим образом:

• Внешний конец используемой пружины должен быть зафиксирован в специальном ограниченном выступе. Другой конец установлен с помощью отвертки перед обычным отверстием внутри замка;
• Далее петля, расположенная на внутренней стороне конца стандартной пружины, должна быть выровнена с отверстиями. Лучше использовать отвертку. При выравнивании концов диск будет опущен;
• После установки диска убедитесь, что бензопилы на месте. Затем вы можете собрать храповик в обратном порядке.

Для наматывания пружины на стартер бензопилы необходимо иметь все отверстия и углубления. После установки затяните пружину. Как только слабая сторона будет удалена, пружины будут наматываться на несколько оборотов.
