Как проверить якорь двигателя
(Еще нет рейтинга)
Электрические двигатели сегодня приобрели огромную популярность и применяются во многих устройствах. Они являются очень мощными и способны развивать КПД намного больше аналогичных устройств на бензине или дизеле.
Данные устройства, хотя и работают надежно, рано или поздно все-таки выходят из строя. Осуществить ремонт якоря электродвигателя желательно доверить специалистам, которые способны правильно диагностировать поломку и исправить ее.
Устройства для диагностики
Рассмотрим процедуру проверки состояния якоря электрического двигателя на примере коллекторного электродвигателя от электродрели. Для того, чтобы диагностировать проблему, вам понадобится:
- Цифровой мультиметр, который можно приобрести в специализированном магазине.
- Для анализа состояния якоря применяют специальное устройство, которые так и называется прибор проверки якорей (ППЯ).
Если вы приобрели необходимые инструменты, можно приступать к анализу возникшей проблемы.
Проверяем якорь
Чтобы осуществить диагностику двигателя, сначала разбираем электродвигатель. Это позволит иметь доступ к основным составным узлам. Затем извлекаем основное устройство и получаем доступ к якорю.
В первую очередь следует визуально оценить его состояния на наличие основных поломок:
- прогорание обмоток;
- ламели коллектора могут быть оплавленными;
- выход из строя подшипников;
- отсоединение проводков или их замыкание на основных частях якоря.
Когда вы при таком осмотре нашли некоторые изъяны, тогда следует устранить причину. Но в случае отсутствия визуального повреждения для диагностики следует использовать ППЯ.
Для этого уложите якорь на призму данного устройства, при этом нужно спрессовать передний подшипник и демонтировать вентилятор.
После этого подключаем ППЯ к сети. Затем с помощью ножовочного полотна, которое нужно расположить параллельно пазу проверяемого изделия, проводим диагностику.
Для этого одной рукой удерживаем металл, а другой постепенно проворачиваем наш механизм. Если в нем присутствует межвитковое замыкание, то полотно, которое будет располагаться близко к пазу, начнет вибрировать и притягиваться к якорю.
Также существуют и другие методики проверки данного устройства, что позволяет выявить также утечку на корпус или внутренне замыкание. При этом лишь специалист может определить степень повреждений и сказать подлежит ли оно ремонту.
Наглядно увидеть специфику проверки якоря можно в этом ролике:
Твитнуть
urokremonta.ru
Механические неисправности болгарки Интерскол
Из механических неисправностей у болгарок Интерскол слабым местом остается редуктор. Применяемые в редукторе шестерни со временем изнашиваются, разрушаются зубья, в соединениях появляется люфт.
Ремонт редуктора болгарки Интерскол ушм 125
Для того, чтобы произвести ремонт редуктора болгарки Интерскол, необходимо установить характер неисправности. Большинство механических неисправностей редуктора определяется визуально, либо на слух. Большое биение вала шпинделя, заклинивание или проворачивание шестеренок редуктора определяются простым осмотром состояния вала шпинделя. А повышенный шум при работе редуктора, нехарактерные звуки, перегрев можно определить на слух или касанием корпуса рукой.

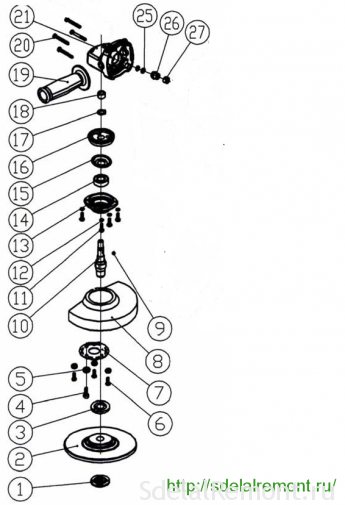

Для разборки редуктора надо раскрутить (4)четыре винта М4×14 поз.11, снять гроверные шайбы ДУ-1000ЭР поз.12, вытащить крышку редуктора поз.13. В ней останется вмонтированный шпиндель поз.10. Шпиндель вмонтирован в подшипник поз.14. Типоразмер подшипника 6201-2RZ. Российский аналог 180201.
Для выпрессовки шпинделя из корпуса подшипника надо воспользоваться прессом. Но можно аккуратно выбить и молотком. Главное, не повредить крышку корпуса редуктора.
Колесо зубчатое коническое поз.16 держится на шпоночном соединении и фиксируется стопорным кольцом поз.17. В качестве шпонки в болгарке Интерскол УШМ 125/900 применяется шарик диаметром 3 мм. Если вы снимите стопорное кольцо, то снять шестернею не представляет большого труда. В других моделях болгарок Интерскол ушм 125 используется шпонка.
Снимите шестерни и просмотрите их на предмет зализывания зубьев, разрушения или закусывания, наличие люфта в шпоночном соединении.
Ремонт редуктора болгарки Интерскол ушм 230
Для разборки редуктора ушм 230 надо снять крышку поз.6, открутив 4 (четыре) винта. Шпиндель поз.8 держится в подшипнике поз.9, запрессованом в корпус крышки поз.6. Типоразмер подшипника 6203zz. Российский аналог 180203.
Зубчатое колесо поз.11 напрессовано на шпиндель с натягом. Чтобы его снять, понадобится пресс. Умельцы умудряются снимать при помощи молотка, предварительно нагрев шестерню.
Снимите шестерни и просмотрите их на предмет зализывания зубьев, их разрушения.
Ремонт болгарки Интерскол ушм 230
Разборка болгарки Бош своими руками
Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.
Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.
Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.
Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.
На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.
Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.
Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.
Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.
Как снять ведомую шестерню
Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.
Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.
Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.
На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.
Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.
Как снять ведущую шестерню болгарки Bosch
Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:
- Зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
- Снимите шайбу поз.59.;
- Вытащите ведущую косозубую шестерню поз.27.
Проверьте визуально целостность зубьев шестеренки, пятно контакта.
Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.
В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.
Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.
Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.
Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника
Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму
Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.
Как снять подшипники с ротора болгарки Bosch
Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.
Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.
Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.
Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.
А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.
Разборка болгарки бош
Видео: BOSCH GWS 850 CE (Болгарка 125) Какую болгарку выбрать \ Малая болгарка с регуляцией оборотов
Устройство, принцип работы и назначение УШМ
Источником вращающего момента для инструмента болгарок является встроенный в их конструкцию коллекторный электродвигатель. Окончательная рабочая величина момента вращения на рабочей насадке достигается с помощью редуктора, конструкция которого отличается компактностью для обеспечения минимальных габаритов всего электроинструмента, что является важным параметром для ручного использования устройства.
Схема работы болгарки. Источник здесь
Из технического названия УШМ следует ее основное предназначение — шлифовка поверхностей обрабатываемых материалов. Однако, универсализм и многофункциональность болгарок позволяют при помощи сменных насадок выполнять такие технологические операции как резка, зачистка, полирование и некоторые другие.
Как устроен редуктор, в разрезе, фото и чертежи
Минимальные габариты редуктора обеспечиваются применением конической передачи. Малая коническая шестерня входит в зацепление с большой, при этом меняется на 90° направление вращения вала ротора электродвигателя, чем сокращается размер болгарки в длину. Узкая по толщине ведомая шестерня позволяет конструкцию корпуса редуктора сделать максимально плоской, что обеспечивает работу болгарки в труднодоступных местах.
Редуктор болгарки в разрезе. Источник фото здесь.
Опорные узлы валов ротора и шпинделя выполняются с применением шарикоподшипников, игольчатых и втулок из антифрикционных материалов в зависимости от модели болгарки, способных выдерживать большие осевые нагрузки. Корпус, в котором собраны валы ведомой и ведущей шестерен, подшипниковые узлы надежно защищает от пыли, которая образуется при работе болгаркой. Пример конструкции редуктора на представленном изображении. Как разобрать с целью диагностиик и проведения ремонта возможно узнать из отдельной статьи.
Регулировка
Конический редуктор болгарки будет без проблем работать при свободно вращающихся в подшипниках валах, которые не имеют люфтов. Это достигается установкой дополнительных металлических прокладок на ведущем и ведомом валах, для устранения зазоров образовавшихся в процессе сборки.
Особенностью конической передачи является регулировка самого зацепления. Необходимо обеспечить совмещение начальных конусов шестерен. Здесь также следует учесть наличие теплового зазора, который исключает заклинивание передачи при нагреве во время работы. Для этого между корпусом и крышкой редуктора устанавливаются металлические прокладки. Контроль правильности регулировки осуществляется по пятну контакта. Практически это делается нанесением красящего вещества, например, синьки на поверхности зубьев и после обкатки на рабочем режиме визуально определяется площадь рабочей поверхности зуба, на которой синька отсутствует. Правильное расположение и размеры пятна контакта на изображении ниже.
В зависимости от степени точности передачи должно быть:
а = (0,4 – 0,8)b;
hср. = (0,6 – 0,9)h.
В болгарках между крышкой и корпусом редуктора устанавливаются металлические прокладки, количество которых соответствует правильной начальной регулировки зацепления. По мере износа зубьев для сохранения зазора и нормальной работы передачи часть прокладок убирается, тем самым обеспечивается продолжительность эксплуатации редуктора болгарки.
Передаточное число (отношение)
УШМ (болгарка) MAKITA GA9010C. Фото 220Вольт
В классическом понимании передаточное отношение редуктора болгарки, как собственно и любого другого механического редуктора, это отношение оборотов ведущего вала к оборотам ведомого. Для большинства УШМ оно колеблется от 2,5 до 4. Редуктор является понижающим с целью обеспечить обороты, при которых не происходит быстрый перегрев обрабатываемой поверхности и достигается требуемая для работы величина крутящего момента.
В большей степени передаточное отношение редукторов болгарки зависит не от модели производителя, а от мощности болгарок. Менее мощные болгарки имеют более высокие обороты шпинделя и соответственно меньшее передаточное число. Для мощных профессиональных болгарок важен высокий крутящий момент и для работы с насадками больших диаметров с целью обеспечения безопасности не применяются большие обороты шпинделя. Здесь передаточные отношения ближе к максимальным значениям.
Разборка болгарки Бош своими руками
Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.
Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.
Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.
Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.
На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.
Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.
Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.
Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.
Как снять ведомую шестерню
Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.
Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.
Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.
На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.
Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.
Как снять ведущую шестерню болгарки Bosch
Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:
- зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
- снимите шайбу поз.59.;
- вытащите ведущую косозубую шестерню поз.27.
Проверьте визуально целостность зубьев шестеренки, пятно контакта.
Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.
В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.
Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.
Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.
Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника
Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму
Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора
Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.
Как снять подшипники с ротора болгарки Bosch
Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.
Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.
Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.
Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.
А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.
Разборка болгарки бош
Механические повреждения
Угловая шлифовальная машина Bosch предназначена для выполнения отрезных, шлифовальных, полировальных работ. Работа инструмента в пыли при больших нагрузках особенно пагубно влияет на долговечность редуктора, а именно его шестеренок.
Кроме износа и поломки зубьев шестеренок, к механическим неисправностям можно отнести разрушение подшипников и корпуса. Ремонт болгарки Бош в части замены вышедших из строя подшипников, восстановления корпуса выполнить несложно, если есть желание и потребность.
Сборка болгарки
Сборку болгарки начинают с обследования всех деталей, узлов, подшипников, шестеренок.
Предварительно подготовьте рабочее место с правильным и хорошим освещением, уложите инструменты, смазочные материалы, салфетки.
Какую смазку использовать для болгарки Bosch
Ремонт ушам Bosch будет не качественный, если вы не поменяете при его исполнении смазку. Для качественной смазки узлов болгарки Бош рекомендуется использовать те смазочные материалы, которые предлагает производитель инструмента. Но их высокая цена заставляет искать другой выход, и он есть.
Отечественные производители смазочных материалов разработали специальные смазки для редукторов и узлов болгарок.
По качеству они ничем не уступают зарубежным смазкам, а стоят значительно дешевле. Единственный минус, наши смазки требуют более частой смены.
Сборка ротора
Сборка ротора состоит в запрессовке на него подшипников, установки крыльчатки. Смазанные подшипники напрессовываются на вал при помощи деревянной наставки. Подшипник возле коллектора закрывается резиновой защитой. Это общий алгоритм сборки вала ротора.
В отдельных моделях болгарки Bosch есть свои особенности.
Сборка редуктора
Сборка редуктора начинается с установки в его корпус вала ротора. Когда вал вставлен в корпус, на вал надевается ведущая шестерня, шайба и фиксирующая гайка. Корпус редуктора со вставленным валом необходимо разместить в корпусе статора.
Когда вы вставите в гнездо подшипник коллектора, придавите корпус редуктора к корпусу статора. Проверьте легкость вращения ротора в подшипниках.
В крышке корпуса редуктора смонтирован узел шпинделя с насаженным подшипником и шестеренкой.
Осталось вставить крышку на место и проверить качество вращения вала шпинделя. Если вал вращается легко от руки, модно закручивать винты, крепящие крышку корпуса ротора. Предварительно винты смазываются герметиком.
Это общий алгоритм сборки редуктора. У некоторых моделей ремонт редуктора болгарки Бош незначительно отличается.
Выводы:
- Зная общую схему болгарок Bosch, можно смело браться за разборку инструмента для смазки;
- Умение проводить ремонт болгарки Bosch своими руками позволит продлить жизнь инструменту, самостоятельно заменить смазку, угольные щетки;
- Соблюдая режим работы и технологического обслуживания инструмента, вы продлите его безотказную работу на долгие годы.
Успехов в работе!
Приступаем к ремонту

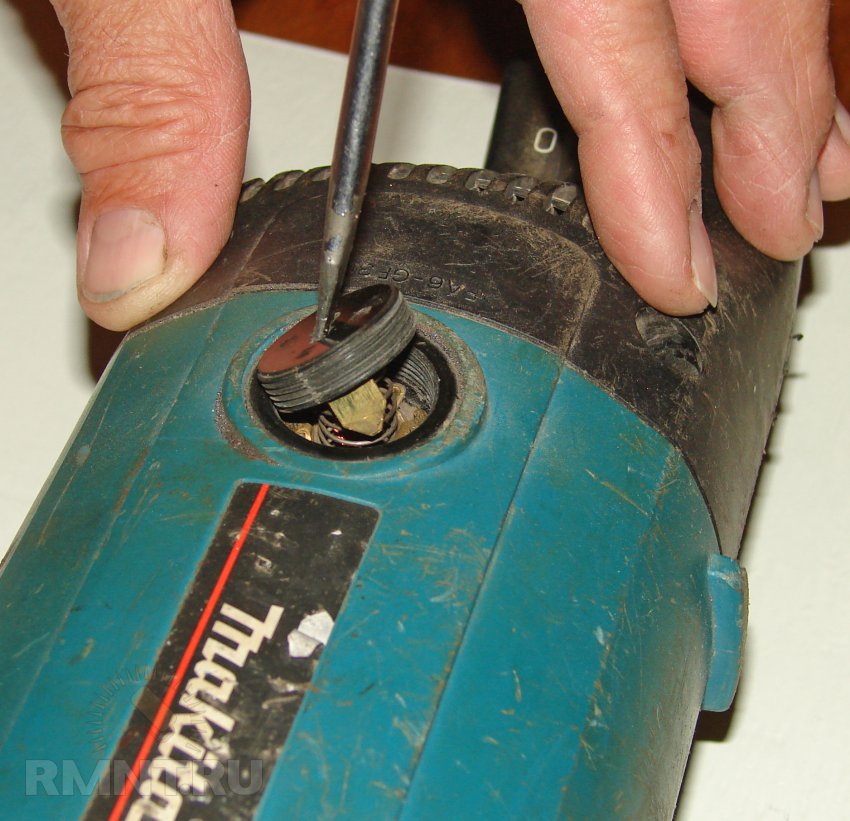

Плоской отвёрткой выкручиваем крышку щёточного узла, снимаем шайбу щёточного узла, чтобы снять крышку инструмента (крышки находятся с двух сторон УШМ) и извлекаем щётки.

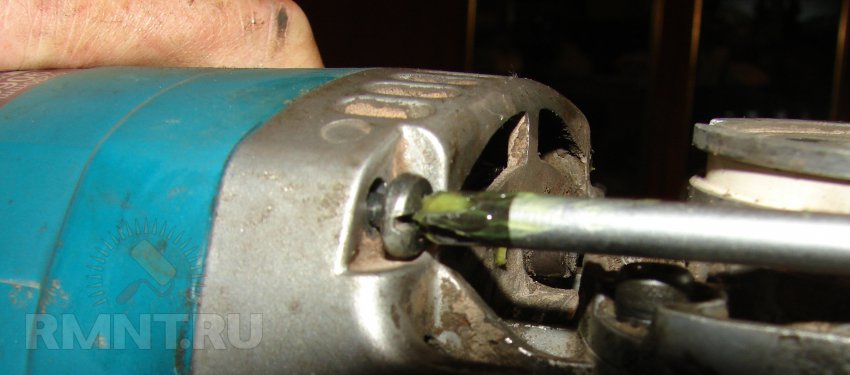

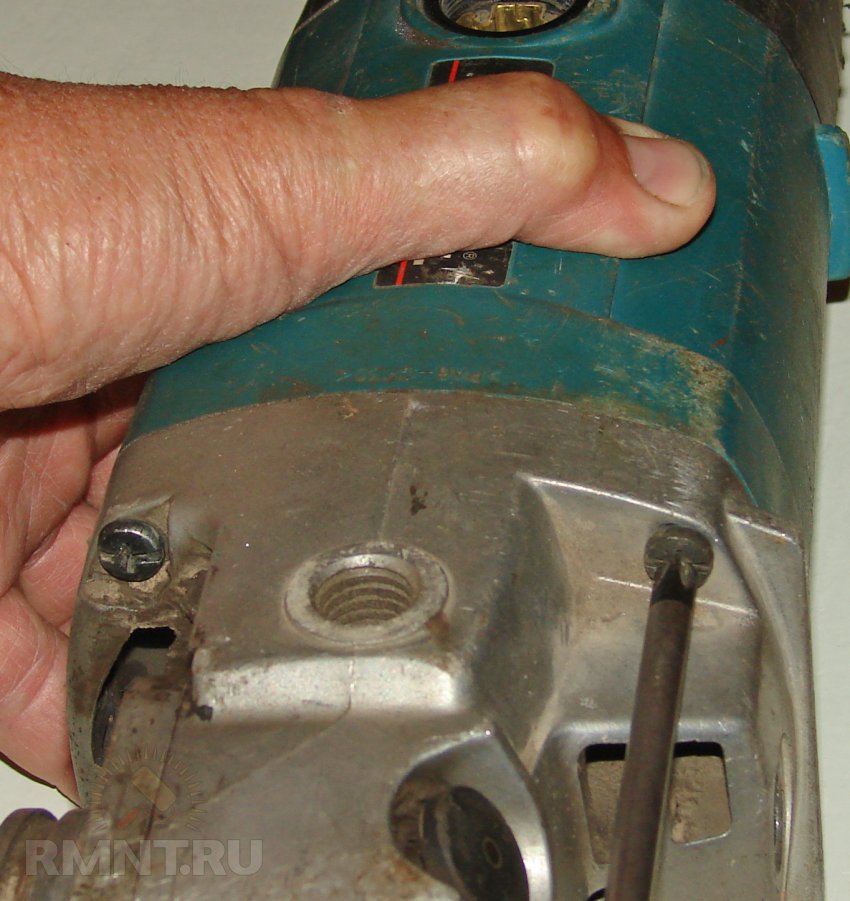

Выкручиваем 4 винта крепления редуктора к корпусу.

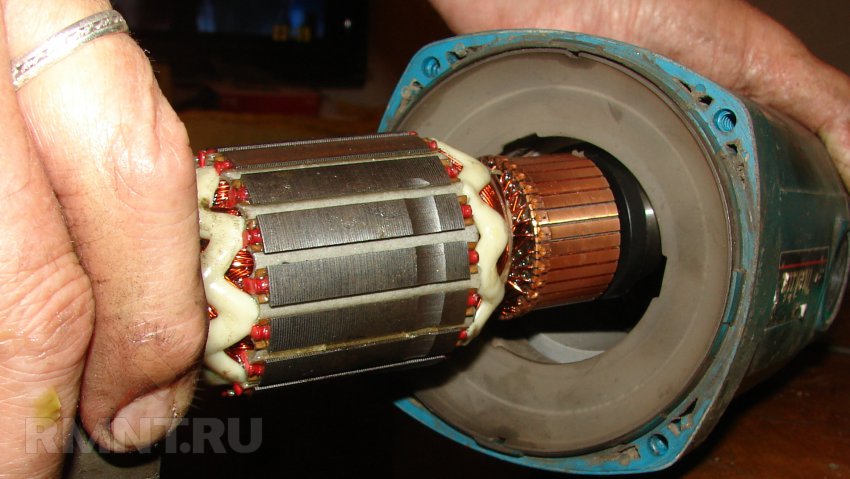

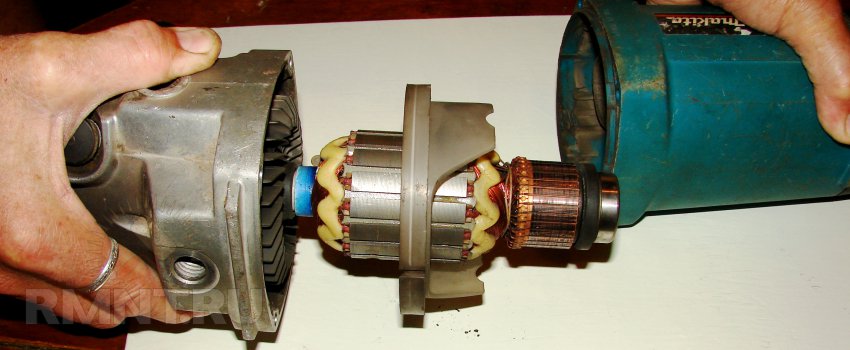

Извлекаем редуктор вместе с якорем и пылезащитным кольцом. Корпус и кольцо откладываем в сторону — с ними работы не производятся.

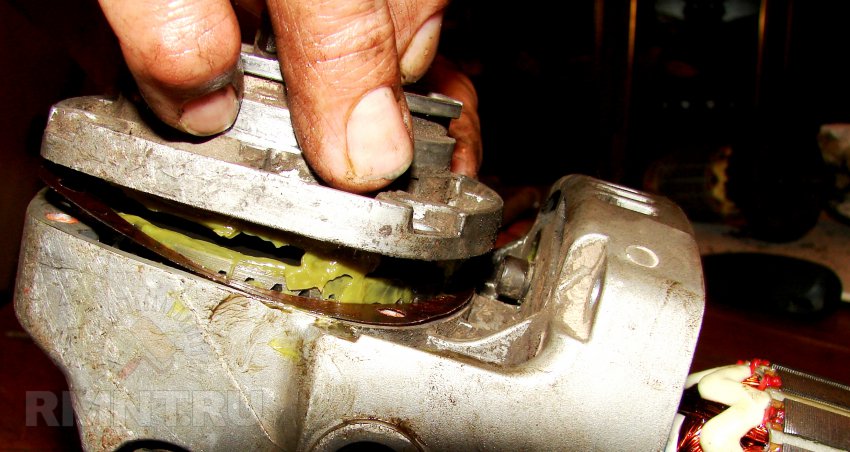

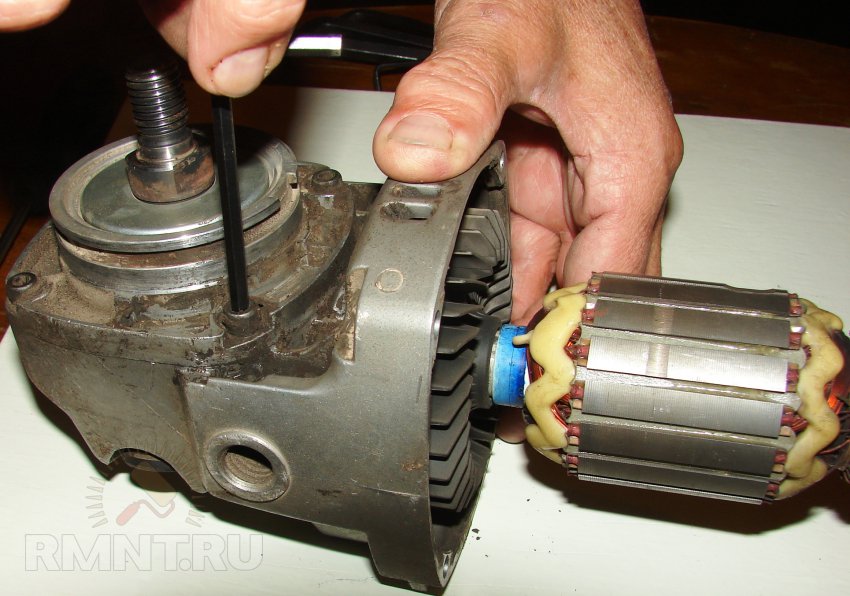

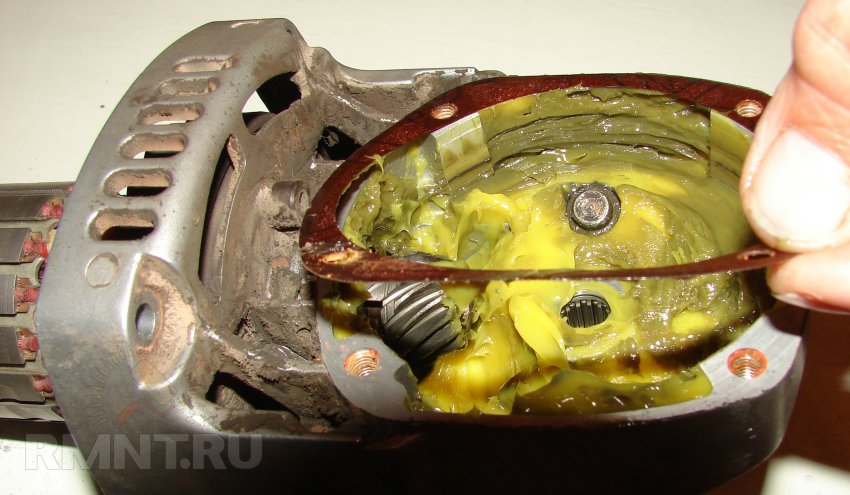

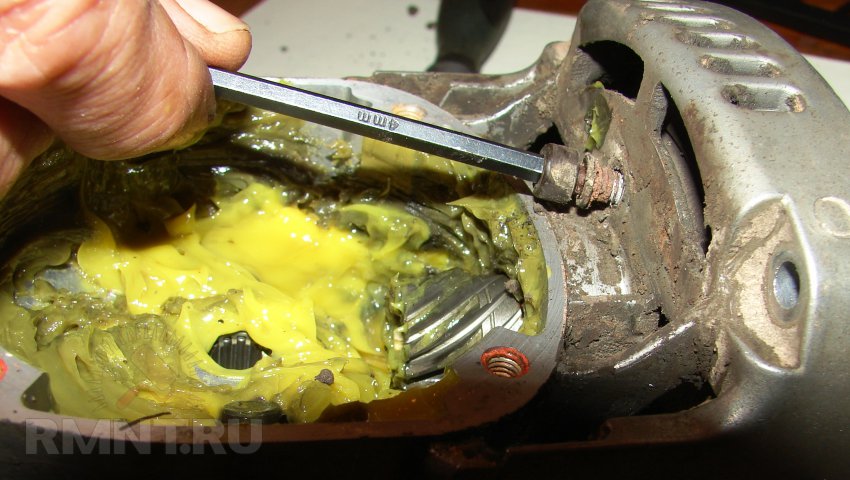

Шестигранным Г-образным ключом выкручиваем 4 болта крышки редуктора и извлекаем её.

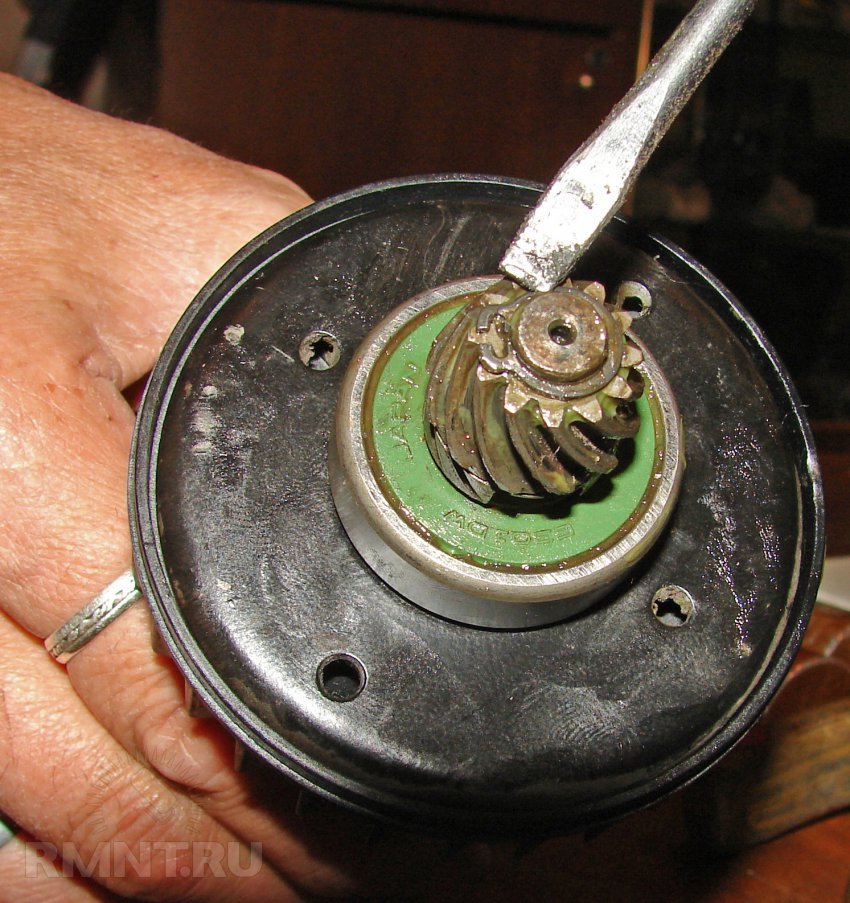

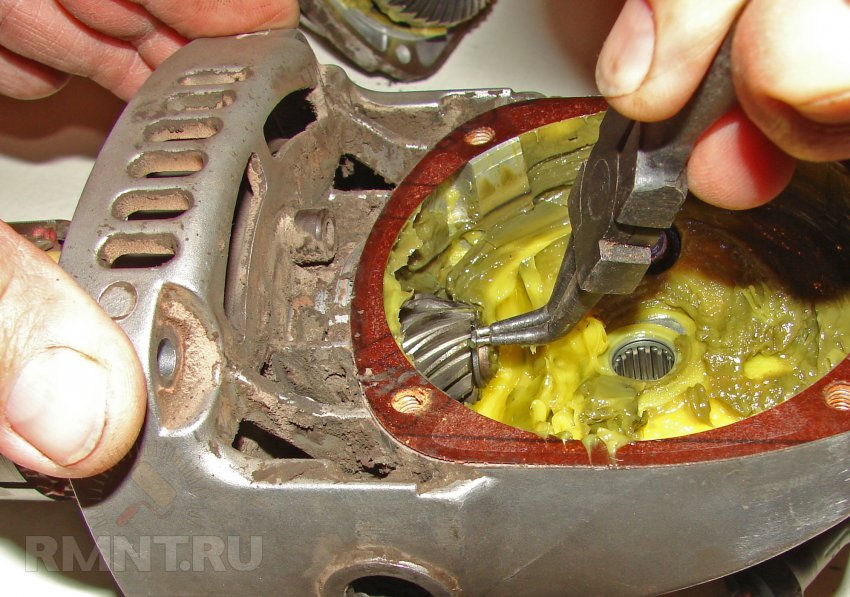

Малая шестерня на якоре фиксируется стопорным кольцом (колечко чёрного цвета). Съёмником снимаем стопорное кольцо.
Осторожно снимаем прокладку

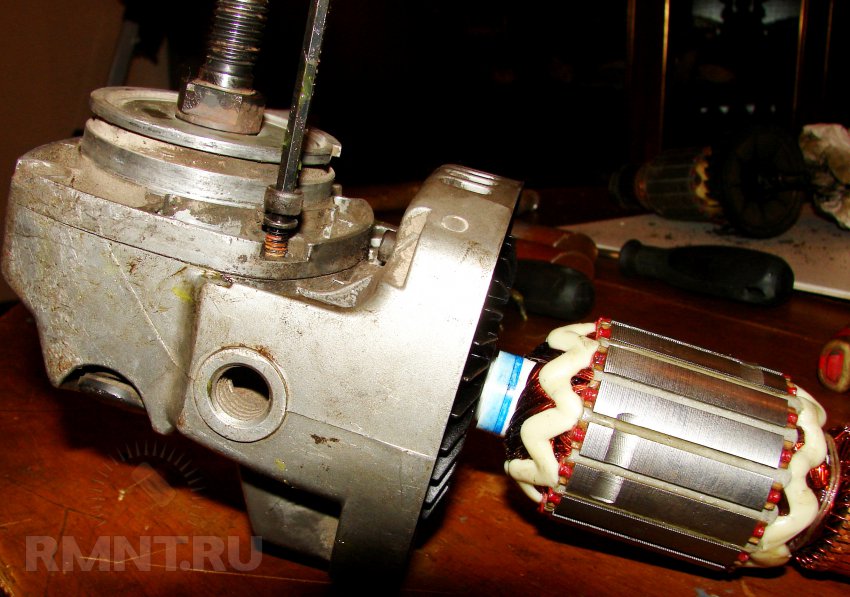

Выкручиваем передний и задний болты фиксации якоря.

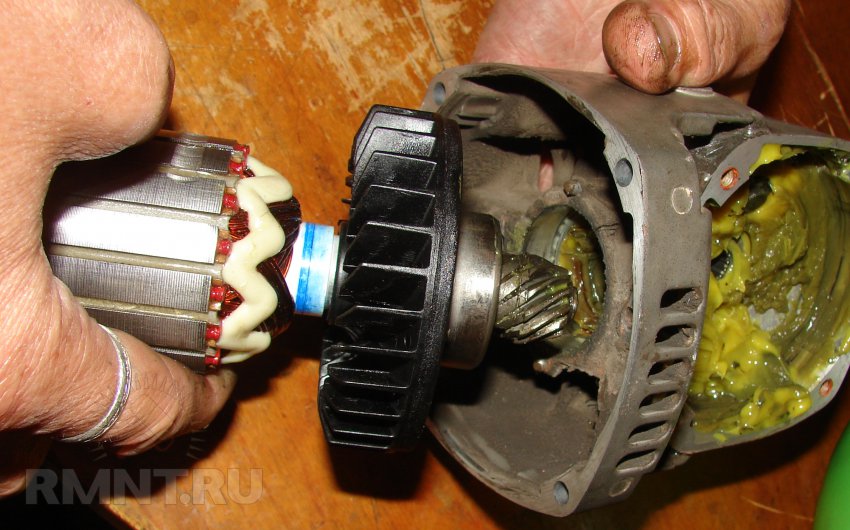

Извлекаем якорь с подшипником и малой шестерней.
Снимаем шестерню и подшипник.

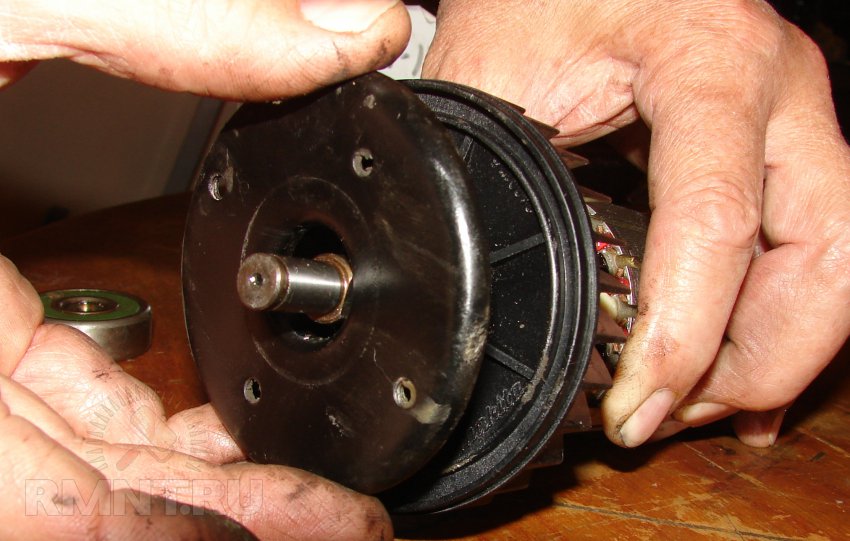

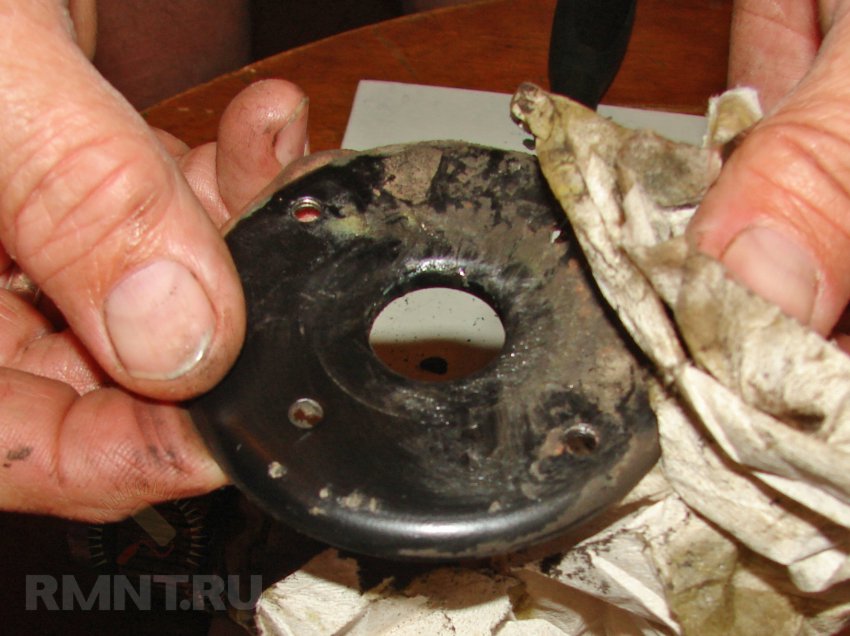

Снимаем диск фиксации якоря и протираем его от пыли и смазки ветошью.
Берём новый якорь и устанавливаем на него диск фиксации.
Ставим и осаживаем подшипник.
Устанавливаем малую шестерню и фиксируем стопорным кольцом.
Вставляем якорь в корпус редуктора.
Совмещаем отверстия в редукторе и на диске фиксации якоря и закручиваем передний и задний болты фиксации якоря.
Ставим на место прокладку и устанавливаем крышку редуктора.
Закручиваем болты крышки редуктора.

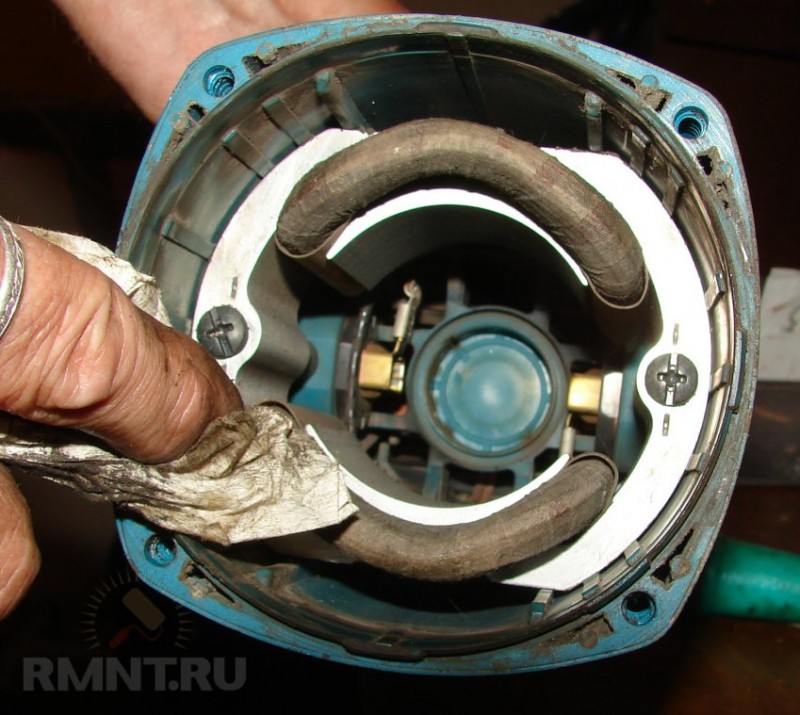

Протираем ветошью пыль с корпуса УШМ.

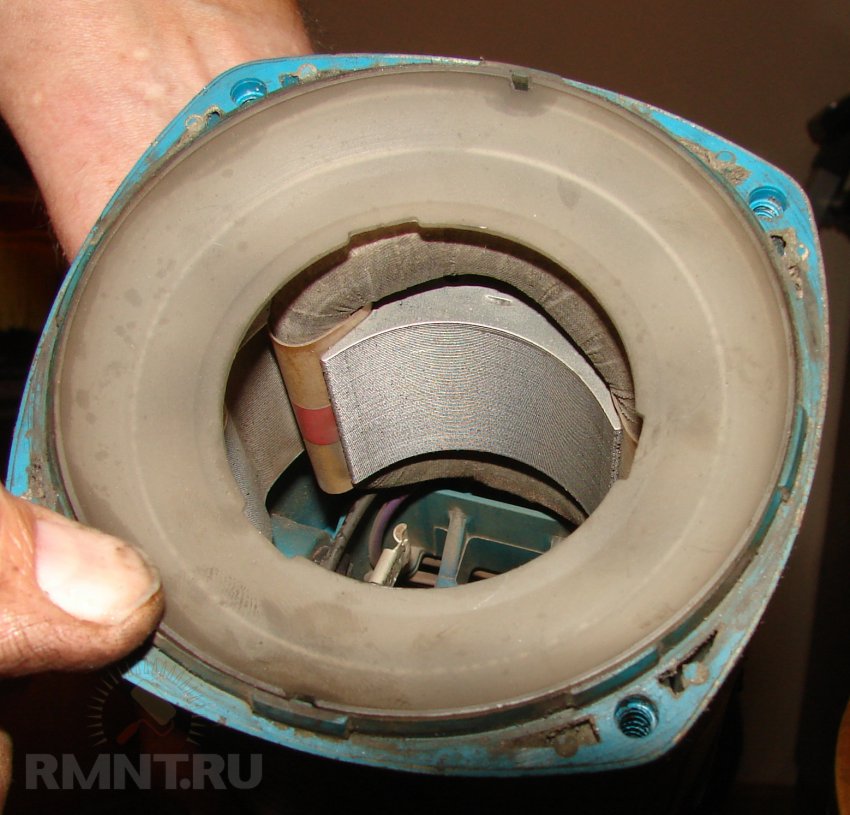

Устанавливаем пылезащитное кольцо.
Вставляем редуктор с якорем в корпус УШМ.
Фиксируем редуктор 4-мя винтами.
Устанавливаем щетки и фиксируем их крышками.
Углошлифовальные машины (УШМ, болгарки) под немецким брендом Bosch отличаются высоким качеством, надежностью и долговечностью. Главное конкурентное преимущество углошлифовальных машин Bosch заключено в широком использовании инновационных технологий при изготовлении изделия.
Но и немецкое качество не может устоять от русской небрежности. Неправильное использование инструмента, несвоевременная замена смазки, угольных щеток, подшипников приводит к выходу инструмента из строя.
Для того, чтобы выполнить ремонт угловой шлифовальной машины Бош, можно пойти двумя путями: отдать болгарку в сервисный центр или выполнить ремонт болгарки Bosch своими руками.
Первый вариант более затратный и не всегда качественный. Второй вариант может быть осуществлен только при наличии у потребителя большого желания во всем разобраться самостоятельно.
Схема болгарки Бош поможет выполнить ремонт самостоятельно.
Болгарки Bosch условно делятся на маломощные до 1000 Вт, и мощные свыше 1000 Вт имеют маркировку GWS 7-125, GWS 20-230 или другие.
Расшифровывается
Первая цифр 20 и более указывает на мощность инструмента более 1000 Вт. Вторая цифра 230 удостоверяет, что это максимальный диаметр отрезного круга.
Первая цифра до 20 свидетельствует о мощности инструмента до 1000 Вт, а вторая о максимальном диаметре отрезного круга до 125 мм.
Профилактика
Ротор болгарки за время интенсивной эксплуатации подвержен воздействию абразивных частиц, которые проникают внутрь через вентиляционные каналы. Электрическая изоляция обмоток уничтожается под ударами, особенно сильно, металлического абразива. Проволока обмоток также уменьшается в диаметре. В конечном итоге это приводит к обрыву или межвитковому замыканию проволок внутри катушек.
Однако, вовремя проведенные профилактические работы могут продлить период эксплуатации болгарки. В следующем видео показана технология проведения такого ремонта. Для чего старая подпорченная изоляция с помощью монтажного очистителя убирается с поверхностей обмоток, находящихся на торцах сердечника ротора. Сжатым воздухом производится продувка мест обработки, после чего выполняется покрытие акриловым лаком.
Окончательно электрическая изоляция заканчивается нанесением эпоксидного клея. Наплывы от клея на сердечнике удаляются механическим путем с помощью напильника и сверлильного станка. Ротор после такой профилактики еще некоторое время будет достаточно эффективно работать.
Разделы: Ремонт болгарок своими руками, Якоря болгарок
Предыдущая статья: Как снять якорь с болгарки Следующая статья: Обороты болгарок
Сложная петлевая обмотка
При необходимости получить еще большее число параллельных ветвей применяют сложную петлевую обмотку якоря (рис. 13.8). Такая обмотка содержит две простые петлевые обмотки (m = 2), поэтому у нее число параллельных ветвей удвоено, т.е. 2а = 2 * 2р = 4р. Такие обмотки необходимы в машинах значительной мощности при низком напряжении сети: 12; 24; 48 В.
Для того чтобы распределение токов в параллельных ветвях обмотки якоря было одинаковым, необходимо, чтобы электрическое сопротивление этих ветвей не отличалось друг от друга и чтобы ЭДС, наводимые в секциях, составляющих каждую параллельную ветвь, были одинаковыми. При несоблюдении этих условий между параллельными ветвями появляются уравнительные токи, нарушающие работу щеточно-коллекторного контакта.
Исключение составляет простая волновая обмотка, секции которой равномерно распределены под всеми полюсами машины, поэтому магнитная не симметрия машины не вызывает появления в этой обмотке уравнительных токов. Что же касается простой петлевой и всех видов сложных обмоток якоря, то в них всегда имеются причины к появлению уравнительных токов. Это приводит к необходимости применения в указанных обмотках так называемых уравнительных соединений, по которым замыкаются уравнительные токи, разгружая щеточно-коллекторный контакт от перегрузки. Уравнительные соединения усложняют изготовление обмотки якоря и ведут к дополнительному расходу обмоточной меди.
Принцип действия и основные части болгарки + (Видео)
Любой, даже очень сложный механизм, состоит из крупных и мелких деталей. Болгарка не исключение. Ее главные узлы и детали:
- Корпус;
- Статор;
- Ротор;
- Редуктор;
- Соединительный провод;
- Выключатель.
Узлы можно разделить на электрические и механические. Электрические – статор, ротор, соединительный провод. Механические – корпус и редуктор. Конечно, есть еще кнопка, вилка, щетки.

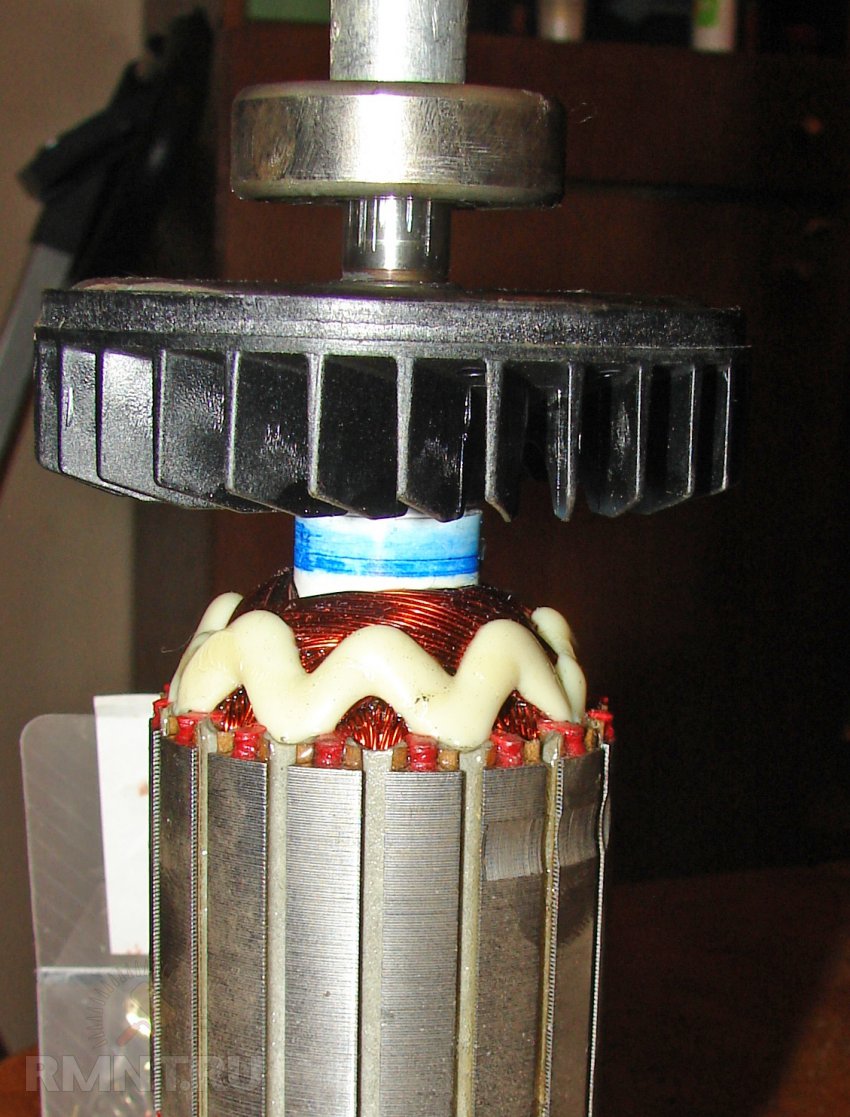

Якорь (ротор) состоит из:
- Вала;
- Обмотки;
- Контактного коллектора;
- Щеткодержателя и щеток;
- Шарикоподшипников.
Для ремонта потребуется минимальное количество инструмента – отвертка обычная и со специальной коронкой, плоскогубцы, мультиметр, изолента, густая смазка для редукторов. Если все это у нас есть, то можно приступать к ремонту своими руками.
