Необходимые комплектующие
Простейший вариант газонокосилки включает в себя следующие детали:
- ножи;
- двигатель;
- колёса;
- ручки для управления конструкцией;
- защитный кожух;
- каркас, на который будут крепиться все узлы косилки;
- детали для управления системой: УЗО, включатель, кабель и вилка для подключения электричества.
Каркас самой лёгкой модели будет включать в себя металлический лист с толщиной от 2 до 3 миллиметров с отверстием в середине для прохода вала двигателя. Лист совмещается с рамой из металлических углов. К листу сверху крепится двигатель, снизу устанавливается кожух с защитой, по бокам оси монтируются колёса, а также ручки для управления устройством.
Если в изделии используется фланцевый двигатель, то его можно крепить к самому листу, просверлив в последнем отверстия, которые будут идентичны отверстиям во фланце. Если двигатель классического типа, то к листу нужно обязательно приварить либо прикрутить несколько перпендикулярных стоек из угла так, чтобы они совпадали с лапами двигателя.
В уголках делаются специальные отверстия для крепления двигателя. Если отверстия создавать в качестве пазов, то это поможет совместить при креплении двигатель с каркасом. Такая сборка будет очень полезна для подбора оптимальной высоты резания травы. Проще всего будет создать отверстия для разного расположения двигателя по высоте.
Колеса
Колеса обеспечивают простоту использования, что позволяет газонокосилке легко двигаться. Уже говорилось, что лучшим вариантом для выбора колес является коляска. Но также подойдут диски от пылесоса, большой детский автомобиль. В крайнем случае, они вырезаны из дерева.
Видео: Самодельная газонокосилка
Диаметр колес для домашней электрической косилки выбирается исходя из того, что расстояние между землей и ножом составляет 5-6 см. Эта высота оптимальна с точки зрения эстетики и качества скашивания газона. При более высокой стрижке травы последние «ломаются» и газон становится неровным. Если это значение уменьшено, работать опасно из-за неровной базы.
READ Из Чего Состоит Триммер
Два колеса конструкции придают маневренность и равномерность покоса травы в труднодоступных местах. Да, и найти их одинакового диаметра легче, чем 3 или 4.
Рекомендуемые:
В последнем случае вы можете очень точно определить расстояние до земли ножей. В трехколесном устройстве пара колес расположена на боковой стороне ручки, так что конструкцию можно легко поднять вперед и сделать поворот в направлении, нажав на ручку.
Затачивание лезвий в домашних условиях
Точить ножи от газонокосилки самостоятельно можно с помощью следующих инструментов и приспособлений:
- болгарки;
- точильного станка;
- напильника;
- наждачной бумаги;
- оселка (бруска) или абразивного камня.
Перед затачиванием следует надеть перчатки. Если работа будет выполняться на точильном станке или с помощью угловой шлифовальной машины, то нужно для защиты глаз от частиц абразива или металла воспользоваться маской или очками.
При работе на точильном станке режущую насадку подносят к вращающемуся кругу и прислоняют лезвие к наждаку под определенным наклоном. Чтобы выровнять кромку первоначально ставят крупнозернистый круг. Доводку и шлифование выполняют на мелкозернистом круге. Если есть возможность, то шлифуют деталь войлочным кругом — он предназначен для полирования. Некоторые станки оснащены приспособлениями, позволяющими закреплять обрабатываемые детали — это облегчает процесс заточки.
Точить лезвия ножей с помощью ручных приспособлений или болгарки рекомендуется, предварительно зажав насадку в слесарных тисках. Если режущая кромка рабочей насадки сильно повреждена, то ее можно обрезать, но только сразу с двух сторон. Во всех случаях сильных усилий прикладывать не следует. В итоге лезвия должны быть заточены под углом 30 градусов.
После точения проверяют балансировку лезвий. Для этого в отверстие под болт вставляют, например, отвертку. Затем поднимают ее в вертикальное положение: нож при этом должен остаться в горизонтальной плоскости. Когда происходит перекос, следует восстанавливать нарушенный баланс. Это делают простым стачиванием металла с более тяжелой (перевесившей) стороны насадки. Снятие слоев материала выполняют понемногу, проверяя сбалансированность.
Принципы использования электрических двигателей
Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.
Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:
https://youtube.com/watch?v=HSzh7bGykq8
Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.
Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна
Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками
Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.
В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

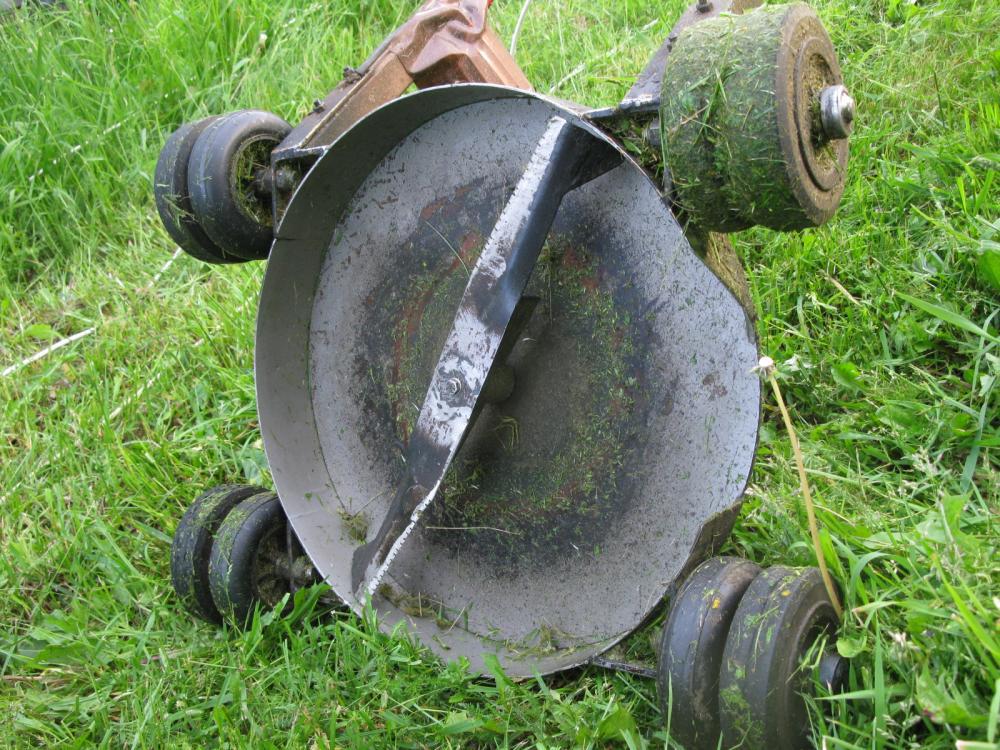

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.
Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.
Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.
Как сделать газонокосилку своими руками
Устройство
Чтобы собственноручно сделать газонокосилку для травы, требуется иметь в наличии определенный набор элементов. Главным из них станет электрический двигатель от любого устройства, которое на данный момент не используют по разным причинам. Моторы от маленьких электроприборов вряд ли смогут выдерживать ощутимые нагрузки, которые 100% появятся при скашивании травы. Они чересчур быстро перегреваются и даже ломаются, а производить их ремонт попросту нет смысла.
Более того, нам потребуется каркас из металла, на который будут прикреплены все элементы устройства
Важно, чтобы на нем не осталось следов коррозионного воздействия, а все части были в целом виде и не имели повреждений. Если нет возможности отыскать подходящий каркас, то можно сделать его своими руками из металлических труб
Кроме того, для собственноручного изготовления газонокосилки нужен шнур электропитания, как можно длиннее. Но это будет лишь в том случае, если вам интересен вариант самодельной электрической косилки. Более того, нужны колеса с малым диаметром. Для передвижения без препятствий самоходной косилки по всей площадки участки хватит и радиуса колес не меньше 0.1 метра. Еще нужен будет специализированный защитный чехол, который будет закреплен вокруг резаков.
Его можно изготовить из листа металла или выбрать по размеру готовое решение, которое идеально подходит. Кроме того, нужен защитный чехол, который будет в полной мере обеспечивать человеческую безопасность при управлении газонокосилки. Более того, он будет беречь резаки от камней. В зависимости от тех особенностей конструкции, которые вам требуются, к газонокосилке можно добавить и иные элементы. К примеру, травосборник даст возможность не оставлять скошенную траву на всей территории, а собирать ее в особую емкость. Она может быть пластиковой, тканевой или комбинированной.
Решения из ткани довольно легкие и компактные, но их нужно время от времени стирать. Когда в сетке начинают забиваться ячейки, то получается своеобразная воздушная пробка, что может стать вполне реальной причиной перегревания электромотора. Аналоги из пластика делают с использованием материалов высокого качества.
Если в них случайно попадет необычный предмет, то это никоим образом не нарушит функционирование устройства. Емкость из пластика несложно очищать. Комбинированные варианты чаще всего поставляют с дорогостоящими типами газонокосилок, из-за чего будут обладать достоинствами обеих типов емкостей. Еще устройство может быть укомплектовано элементами триммера бензинового типа, а еси вам интересует косилка с бензобаком или ее делают из триммера.
Подготовительный этап
Более того, очень важным этапом в подготовке до того, как изготовить электрическую газонокосилку своими руками, будет создание схемы чертежей для будущей конструкции. Это поможет вам соблюсти правильное размещение всех компонентов для будущей конструкции и изготовить правильный по форме каркас, который будет способен выдерживать массу всех элементов и будет выглядеть красиво в точки зрения эстетики. Кроме того, у указанному списку можно добавить всевозможные элементы такие как переходник или цепь, если самоходное устройство для скашивания травы будет выполнен из бензопилы или дрели.
Как устроены травосборники газонокосилок
Скошенную траву газонокосилка отправляет в травосборник. Работать можно и без него, но тогда после покоса придется убирать газон граблями. Травосборник — это, наверное, самая простая деталь косилки в конструктивном плане. Да и что может быть сложного в емкости для срезанной травы?
Жесткие травосборники обычно представляют собой пластиковые короба большого объёма, мягкие — мешки из плотной ткани, а полужесткие — те же самые мешки, но с твёрдой спинкой.
Желательно, чтобы травосборник имел объём не менее 30 литров и был оснащён индикатором заполнения (как правило, это небольшое плотно закрывающееся окошечко).
Алгоритм сборки косилки с травосборником из стиральной машинки
Изготавливают газонокосилку из стиральной машины, выполняя действия в такой последовательности.
- Изготавливают каркас (платформу под двигатель), вырезая из металлического листа квадрат примерно 50 на 50 см.
- По центру платформы высверливают отверстие под вал электромотора.
- С нижней стороны квадрата приваривают по периметру металлические уголки, либо закрепляют их болтами.
- Устанавливают самодельные (например, как на фото ниже) или снятые с подходящего механизма колеса на железных косынках, либо соединив их металлическими осями.
- Фиксируют на платформе электродвигатель. Для фланцевого высверливают в металле отверстия, а для обычного приваривают стойки из уголков под лапы, оснащенные прорезями.
- Прикрепляют ручку управления.
- Под платформой ставят кожух из крышки стиральной машины.
- Устанавливают сделанный своими руками или готовый нож, прикручивая его к валу электродвигателя.
- Чтобы защитить вал от травы, ставят обычную консервную банку под нож.
Механическая часть после проделанных действий собрана. После собирают электрическую схему механизма:
- устанавливают включатель, фиксируя его в удобном месте к ручке;
- подсоединяют питающий кабель с вилкой;
- устанавливают УЗО.

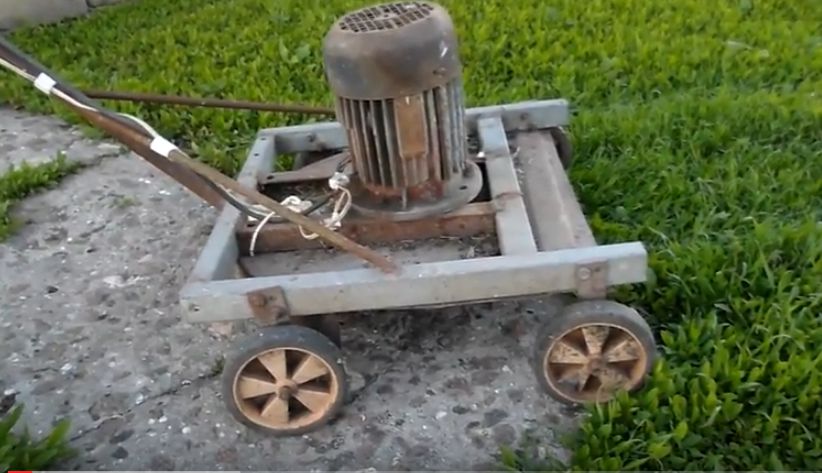

Итоговая конструкция будет иметь вид примерно как на фотографии ниже.
Если применять фанеру, то получится агрегат, возможный внешний вид которого представлен на фото далее.
Травосборник для газонокосилки устанавливают в самом конце. Его делают в виде короба или мешка. Некоторые варианты представлены на фотографиях ниже.
Ножи кожухом прикрывать обязательно — это повысит безопасность работы. Также кожухом можно закрыть электромотор, чтобы защитить его от попадания мусора или воды.
Принципы использования электрических двигателей
Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.
Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:
Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.
Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна
Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками
Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.
В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.
Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.
Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.
Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.
Каркас
Если не заморачиваться дизайнерскими изысками, то он будет представлять собой просто металлический лист достаточной толщины. Собственно, это и будет корпус вашего устройства.
Подготовить его к использованию нужно еще до начала сборки, конечно.
Главным здесь будет отверстие посередине – оно должно быть оставлено для вала двигателя, который и будет вращать нож.
Снизу нужно обязательно сделать защитный кожух – в противном случае газонокосилка, своими руками изготовленная с таким трудом, долго работать не будет просто потому, что режущие поверхности станут задевать землю.
Между колесами вам надо подготовить крепления для ручек управления. Впрочем, закрепить их можно и на задней поверхности, но это не прибавит стабильности во время движения.
Травосборник своими руками
Травосборник – это контейнер из пластика, металла или ткани, в который собирается скошенная трава. Крепится сзади газонокосилки и не мешает при работе.
Чтобы оборудовать самодельную газонокосилку травосборником, понадобится готовая емкость или материал для ее изготовления своими руками. Можно использовать:
- пластиковую канистру или бутылку;
- пластиковый ящик для фруктов;
- брезент;
- листовой металл.
Травосборник из канистры: подобрать канистру, подходящую под габариты вашей косилки. Положив ее набок, срезать ножом боковую и торцевую стенки. Прикрепить полученный контейнер к раме при помощи толстой проволоки, подвязать его веревкой или цепью к ручке газонокосилки.
Травосборник из ящика является более прочной конструкцией. У ящика срезается одна боковая стенка с той стороны, где сборник будет крепиться к косилке. Для придания жесткости необходимо зафиксировать стенки ящика цепочкой. Крепления для травосборника можно сделать из проволоки или гвоздей в виде крючков, или использовать карабины.
Травосборник из брезента можно сделать в виде мешка или короба с мягкими стенками. Для второго варианта сначала нужно изготовить каркас из деревянных брусков, металлопластиковых или алюминиевых труб. Из отрезков брезента сделать стенки и закрепить ткань на каркасе заклепками, степлером, либо сшить при помощи иглы и нитки. К газонокосилке присоединить защелками.
Травосборник из металла отлично подойдет к самодельной косилке со стальной рамой. Его можно изготовить из того же листового металла, по индивидуально подобранным параметрам. По бокам контейнера сделайте отверстия или прорези для вентиляции. Без них мощность воздушного потока уменьшится, и возникнут проблемы с выбросом скошенной травы в травосборник.
А вы уже придумали, из чего сконструируете газонокосилку? Поделитесь своими идеями и советами.
Разновидности газонокосилок
Прежде всего следует знать, что для стрижки лужайки можно использовать различные приспособления:
Триммер – аппарат, предназначенный для подрезания травы на небольших территориях и в труднодоступных местах: вблизи построек, ограждений, растущих кустарников и деревьев. Состоит из штанги, ремня для переноски, рукоятки для направления движения, защитного корпуса, режущих элементов и двигателя. Имеет малую мощность и шумность, небольшой вес.
Мотокоса – представляет собой модификацию триммера со схожей, но утяжеленной конструкцией за счет более мощного двигателя и внушительных насадок. Это позволяет использовать инструмент на запущенных участках с плотной растительностью, для борьбы с мелкими кустарниками и побегами деревьев. Отличается большим весом, шумностью и нагрузкой на руки. Бывает двух типов: электрическая и бензиновая.
Газонокосилка – механизм в виде компактной машинки с рукояткой, разработанный непосредственно для стрижки газонов. Имеет множество конфигураций в зависимости от поставленных задач. Может выполнять дополнительные функции, например сбор травы и мульчирование. Обеспечивает однородное скашивание, но не рассчитана на бугристые площадки.
На рынке представлено огромное разнообразие моделей этих машин. Чтобы вы могли правильно выбрать нужный вариант, мы наглядно представили их классификацию в таблице.
| Параметры | Виды газонокосилок | Достоинства | Недостатки |
| Тип двигателя и источник питания | Электрические | Небольшие габариты, низкий уровень шума, простота использования, экологичность, не требуются ГСМ. | Маленькая мощность, риск поражения током. |
| Без аккумулятора | Маленький вес | Необходимость подключения к электросети, плохая маневренность из-за наличия провода, вероятность повреждения кабеля режущим элементом. | |
| Аккумуляторные | Мобильность | Большой вес, ограниченное время работы (не более двух часов), необходимость подзарядки. | |
| Роботизированные | Не требуется оператор | Внушительная цена | |
| Бензиновые | Большая мощность, высокая производительность, надежность долгий срок службы, максимальная ширина скашивания. | Крупные габариты, значительный вес, шумность, необходимость в техобслуживании и ГСМ, выброс вредных веществ. | |
| Механические | Экологическая безопасность, бесшумность, отсутствие потребности в электричестве и ГСМ, низкая цена, возможность эксплуатации в любую погоду. | Продолжительность обработки участка, требуются сноровка и физические усилия. | |
| Тип привода | Самоходные | ||
| Переднеприводные | Легкость в управлении, маневренность. | Подходят только для ровных газонов | |
| Заднеприводные | Способность работать на склонах и неровных участках (при условии большого диаметра задних колес). | Плохая управляемость | |
| Полноприводные | Высокая мощность и производительность, возможность использования на любом рельефе. | Существенный вес, высокая стоимость. | |
| Несамоходные (без привода) | Небольшой вес маленькая стоимость | Слабая мощность необходимость прикладывать усилие | |
| Бесколесные (на воздушной подушке) | Мобильность, высокая проходимость, возможность применения на неровной поверхности. | Скромный выбор моделей, плохая управляемость. | |
| Механизм режущей системы | Барабанные (цилиндрические) | Отличное качество скашивания | Маленькая мощность, плохая проходимость. |
| Роторные (шпиндельные) | Наличие регулировки ножей по высоте, возможность эксплуатировать на любом рельефе. | Нет | |
| Дополнительные опции | С травосборником | Чистый газон после стрижки | Необходимость прерываться для очистки контейнера |
| С мульчированием | Дополнительный уход за растениями: удобрение и защита от неблагоприятных факторов. | Не подходят для высокого травостоя |
Рекомендации по эксплуатации
- Нож будет реже тупиться, если он из стали высокого качества.
- Чтобы держать вал двигателя в сохранности, нож требуется точить неравномерно. Он должен быть острым к краю. То место, которым он касается вала, трогать нельзя, поскольку трава около участка крепления ножа и вала довольно плохо срезается, а только навязывается на нож.
- Можно устроить регуляцию ручки по длине.
- Нож можно защитить от контактов с землёй. Для этого нужно сделать страховочные бамперы.
- Для скошенной травы можно предусмотреть специальный сборник.
- Перед включением агрегата нужно тщательно проверить его состояние: остроту ножей, надёжность крепежей, свободное движение колёс.
- Перед работой очистить рабочую площадку: ликвидировать мусор, камни, деревяшки. Они могут повредить аппарат или травмировать косильщика.
- Выгнать детей и животных с рабочей площадки.
- При работе агрегат толкать от себя.
- При паузе в работе отключить агрегат от питания, вытащив вилку из розетки
- Не работать в дождь и на мокрой поверхности.
- Чистить или ремонтировать агрегат только после того, как его механизм капитально остынет.
- Специалисты рекомендуют сделать в аппарате блокирующую кнопку. Она будет действовать при повреждении или заклинивании ножа. Вот эта схема:
Виды ремонтов газонокосилок
Бензиновые модификации. Их чинить крайне сложно. Но главное знать типовые неисправности, уметь их выявлять и заменять элементы. Многие бытовые модели оснащены бензиновыми двухконтактными ДВС. В самоделках можно обнаружить моторы от дрелей, бензопил и т.д.
Самая часта неполадка связана с:
- запуском двигателя,
- отсутствием движения,
- огромными вибрациями в работе.
Мотор запускается, удерживает обороты, вращения ножей нет. Это проблема механики. Проверяйте крепёж к выходному двигательному валу. Если он поломан, замените его.
Двигатель плохо заводится, но трудится стабильно. Это проблема с технологией холостого движения карбюратора. Ещё это может быть неверные пропорции горючего состава. Смешайте топливо с маслом в верном соотношении. Если не помогло, извлеките карбюратор и отрегулируйте технологию холостого хода.
Двигатель плохо заводится и плохо трудится. Здесь нужна проверка карбюратора. Возможен засор в топливных жиклерах. Засориться могут и фильтры: топливный и воздушный. Их следует поменять, а жиклеры продуть.
Двигатель хорошо заводится, но не справляется с нагрузкой. Это проблема с воздушным фильтром. Нужна его очистка или замена.
Не запускается бензиновый двигатель и при качественной подаче топлива. Это неполадка с технологией зажигания. Нужна проверка катушки. При видимых нарушениях, она подлежит замене. Здесь может быть дилемма и в свечах. Нужна диагностика каждой свечи. Возможны их замены.
Профилактика
Также очень важно следить за состоянием карбюратора. Периодически требуется его очистка
Демонтируется его кожух. Отворачиваются винты. Он вынимается из пластика. С него удаляется мусор (если таковой есть). Под кожухом имеется крышка. Под ней сосредоточен карбюратор. Он снимается. Сначала отсоединяется топливный шланг (через него сообщаются топливный бак и карбюратор). Из него может потечь топливо. Нужно быть внимательнее. Карбюратор извлекается, удерживается на паре болтов. Далее идёт его разбор.
Отвинчивается болт, удерживающий крышку топливного отсека. При очистке нужны специальные средства. Вполне сгодится WD-40. Нужно хорошо прочистить топливные каналы этого механизма. Необходим тонкий медный провод. Чистка начинается с топливного отсека. Механизм обильно замачивается. Карбюратор оставляется в покое ненадолго. Такой процесс повторяется несколько раз. Медным проводом чистятся каналы. Допустим их продув под давлением. После данных операций механизм собирается в обратном алгоритме.
Забитые отсеки и каналы – наиболее частая причина неполадок двигателя. Постоянный контроль за их чистотой серьёзно продлит жизнь двигателю и сделает его работу эффективнее.
Необходимые комплектующие
Простейший вариант газонокосилки включает в себя следующие детали:
- ножи;
- двигатель;
- колёса;
- ручки для управления конструкцией;
- защитный кожух;
- каркас, на который будут крепиться все узлы косилки;
- детали для управления системой: УЗО, включатель, кабель и вилка для подключения электричества.
Каркас самой лёгкой модели будет включать в себя металлический лист с толщиной от 2 до 3 миллиметров с отверстием в середине для прохода вала двигателя. Лист совмещается с рамой из металлических углов. К листу сверху крепится двигатель, снизу устанавливается кожух с защитой, по бокам оси монтируются колёса, а также ручки для управления устройством.
Если в изделии используется фланцевый двигатель, то его можно крепить к самому листу, просверлив в последнем отверстия, которые будут идентичны отверстиям во фланце. Если двигатель классического типа, то к листу нужно обязательно приварить либо прикрутить несколько перпендикулярных стоек из угла так, чтобы они совпадали с лапами двигателя.
В уголках делаются специальные отверстия для крепления двигателя. Если отверстия создавать в качестве пазов, то это поможет совместить при креплении двигатель с каркасом. Такая сборка будет очень полезна для подбора оптимальной высоты резания травы. Проще всего будет создать отверстия для разного расположения двигателя по высоте.
Из чего состоит газонокосилка электрическая
Конечно, наиболее важной частью, в том числе самодельной электрической газонокосилкой, является двигатель. Двигатели способны преобразовывать энергию в механическую энергию любого другого вида
Они делятся на первичные, которые преобразуют энергетические ресурсы в механическую энергию, и вторичные, которые преобразуют энергию, произведенную из других источников:
- Химическая энергия топлива. Двигатель внутреннего сгорания;
- Топливо, т.Е. При сжигании топлива. Поршневой двигатель;
- Сгорание смеси сжатого воздуха в баллонах. Бензин;
- Работает за счет воспламенения топлива под давлением. Дизеля, который отличается низкой стоимостью и возможностью длительной эксплуатации;
- Газ работает за счет теплоснабжения (при постоянном объеме);
- Электрический.
При выборе мотора нужно знать, что качество стрижки напрямую зависит от скорости двигателя: чем выше это значение, тем выше качество. То есть это зависит от линейной скорости, которая напрямую зависит от скорости резца: чем она больше, тем больше адгезия.
Из практики известно, что наилучшим вариантом является самодельный электротехнический проект со следующими характеристиками:
- Мощность двигателя 1 кВт;
- Количество оборотов. 1,5 тыс. Об / мин;
- Захват. 50 см. Появятся сорняки и менее мощный двигатель. 500 кВт (1500 об / мин). Но он сделает это хуже. В то же время в двигателях малой мощности лопасти затупляются быстрее.
Электрическая косилка имеет удобную ручку и ножи. Поскольку источник питания самодельной конструкции поступает из сети, требуется длинный шнур. Для комфортной работы нельзя обойтись без колес, которые установлены на нижней части рамы, которая скрепляет все детали вместе.
Для удобства используется защитный чехол.
Как сделать снегоуборщик из триммера своими руками
Для работы понадобятся следующие инструменты:
- болгарка и дрель;
- металлические листы;
- стальная бочка или труба;
- сварочный аппарат;
- саморезы, болты.
Порядок создания самодельной снегоуборочной машины
- Начинайте работу из создания корпуса. Лучше всего его сделать из металлической пивной бочки, но, если ее нет, можно использовать трубу большого диаметра. Отрежьте кусок, длиной 15 см, дно оставьте. На него будет крепиться редуктор.
- В самом центре дна трубы или бочки нужно сделать отверстие, чтобы там прошел рабочий вал триммера. Поставьте разметку в виде трех точек для крепления редуктора и просверлите на их месте дырки для болтов.
- Сделайте выход (дефлектор). Он нужен для того, чтобы из снегоуборщика выбрасывался снег. В корпусе самоделки вырезают отверстие, диаметром 10 см. Позже нужно будет приварить патрубок. Но перед этим из металлического листа вырежьте заготовку в форме полукруга и заварите ею одну часть лицевой стороны корпуса. Таким образом, заглушка не позволит разброс снега, а направит его в дефлектор. Он же должен располагаться в центральной передней части заглушки.
- Сделайте ротор (крыльчатку), с помощью которого и будет собираться снег. Для этого возьмите дисковый нож триммера, а из металла вырежьте четыре лопасти, каждая из которых имеет размер 25х10 см. Эти заготовки приваривают к дисковому ножу крест на крест.
- Приступайте к завершению работ по дефлектору. Закрепите патрубок к отверстию на корпусе, который можно изготовить из стали. Размер инструмента должен составлять 10 см. Прицепите колено такой же длины, чтобы выброс снега происходил в сторону. Если дефлектор имеет круглую форму, колено можно взять из пластиковой канализационной трубы.
- Далее изготавливают лопату из стального листа, размером 30х40 см. По ее бокам загибают бортики, высота которых составляет 2 см. Конструкцию следует приварить к нижней части корпуса инструмента.
- Сбор деталей начинают с триммера. Редуктор крепят к дну самоделки болтами, а затем на вал надевают крылья. Ручкой снегоуборщика может быть сама ручка триммера, можно также сделать более удобную конструкцию.
Снегоочиститель из триммера своими руками нужно поставить на раму, для чего изготавливают специальный прямоугольник. Снизу к нему крепят лыжи или обычные деревянные полозья, что позволит толкать агрегат по снегу.
Заключение по теме

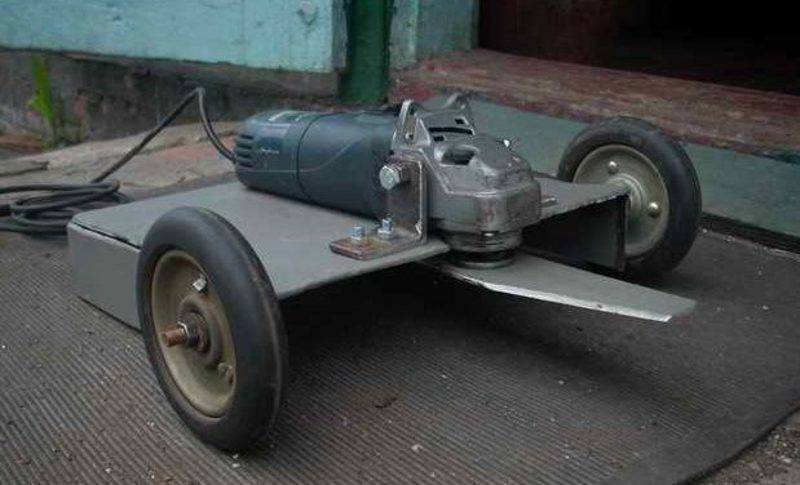

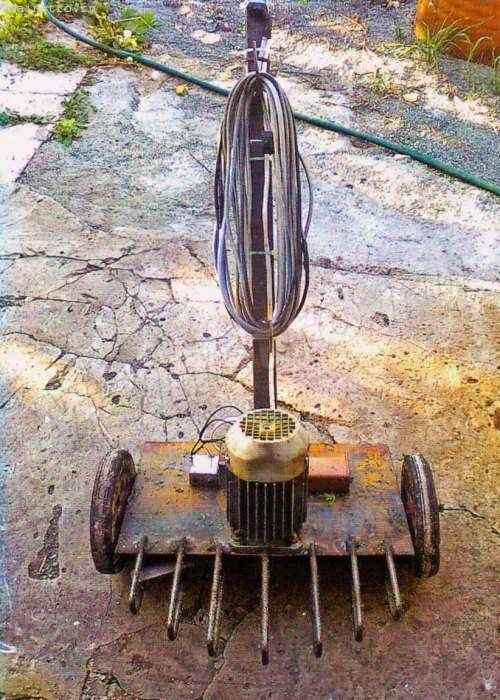

При самостоятельном изготовлении газонокосилки рекомендуется оснастить 1 рукоятку рычагом. При нажатии на него отключается подача напряжения на мотор. В процессе эксплуатации самодельного и заводского устройства нужно соблюдать основные правила безопасности:
- защита от поражения электрическим током;
- предотвращение травмирования вращающимися ножами.
Места, в которых подсоединяется электрический провод (мотор и управляющие элементы), изолируют. На питающем кабеле не должна наблюдаться нарушенная изоляция. Электрический мотор питают кабелем с двойной изоляцией и тремя жилами.
http:
При обустройстве корпуса косилки потребуется продумать его заземление. Для этого применяют одну из жил кабеля.
Это устройство обесточит агрегат при прикасании человека к его составным элементам, которые находятся под напряжением в результате нарушения изоляции.
Запрещено пользоваться заводской и самодельной газонокосилкой, которая не оснащена защитным кожухом. В противном случае при работе с инструментом специалисты советуют следить за тем, чтобы вблизи не было людей. Нельзя эксплуатировать устройство при влажной погоде.
