Как сделать газонокосилку из стиральной машины

Моторизированный самокат из бензокосы

Если вы любите что-то мастерить в гараже, делать уникальный вид транспорта, эта инструкция именно для вас. Здесь вы узнаете, как можно оснастить свой самокат бензиновым двигателем. В качестве силового агрегата автор решил использовать не нужный мотор от триммера. Аналогично можно поставить двигатель от бензопилы, газонокосилки и так далее. Материалы и инструменты для самоделки: — старый самокат (можно сделать и с нуля); — двигатель от бензокосы; — велосипедные колеса (пойдут на запчасти); — велосипедная цепь; — металлические трубы (нашлись в ненужном кресле); — тросик для управления дросселем; — сварка; — болгарка; — краска — гаечные ключи, отвертки и другое.

Процесс изготовления бензосамоката:

Шаг первый. Устройство для свободного хода

Особенностью этой самоделки можно считать то, что заднее колесо здесь подключается к двигателю через велосипедную втулку. Это значит, что набрав определенную скорость и сбросив газ, можно катиться по инерции. А ведь это очень удобно, ведь позволяет в значительной степени экономить топливо, а также не допускать перегрева двигателя.

В других подобных вариантах крутящий момент передается прямо на шину, что не очень профессионально.

Что касается установки каретки, тот тут придется повозиться. Возможно, понадобится сделать некоторые прокладки, втулки и так далее, чтобы соединить все воедино.

Шаг второй. Установка звездочки на двигатель

Бензокосы бывают разными, автору понадобилась такая, которая оснащена центробежной муфтой. В противном случае, если ее нет, самокатом будет пользоваться очень затруднительно, ведь при заведении двигателя он будет сразу уезжать. А так двигатель без проблем будет работать на холостых, а двигаться начнет только при росте оборотов коленчатого вала.

От двигателя косы нужно отрезать кусок вала, который идет на нож, то есть область за сцеплением. В итоге останется вал, к которому и приваривается звездочка. Звездочку нужно хорошенько отцентрировать. Скорее всего, придется подобрать или изготовить втулку.

Шаг третий. Схема рамы

Раму сперва автор сделал деревянную, чтобы определиться с созданием металлической. Проблемой стало то, что крепления нового заднего колеса не подходили под старую раму.

В итоге понадобилось изготовить другую заднюю вилку. Она должна удерживать не только колесо, но и двигатель. В качестве материалов на помощь тут пришло кресло, иначе говоря, нужны стальные трубы. Ну а далее трубы режутся точно по схеме и хорошенько свариваются. Под двигатель необходимо сделать крепление, для таких целей будет нужен кусок крепкой стальной пластины. В ней по центру нужно вырезать отверстие под сцепление, а также насверлить четыре крепежных отверстия для крепления мотора. Ну а этот лист приваривается к задней вилке.

Шаг четвертый. Сборка

Теперь все можно собирать воедино.

Шаг пятый. Покраска

На этом этапе автор красит раму. Если родная доска стала плохой или ее вовсе нет, то ее можно изготовить из листа фанеры, а потом покрасить. Размер выбирается в зависимости от потребностей.

Шаг шестой. Подключаем двигатель

После покраски двигатель устанавливается на место и все окончательно собирается

Важно натянуть цепь, иначе она будет слетать. Перед ездой нужно покрутить заднее колесо, и убедится в том, что все звездочки отцентрированы и находятся четко друг напротив друга

Для управления мотором будет нужно подключить кнопку зажигания, а также тросик управления дроссельной заслонкой. Впрочем, кнопку можно и не выводить на руль, а вот ручка дросселя будет нужна обязательно. В качестве тросика можно использовать тросик от тормозов велосипеда или от переключения передач. Что касается ручки, то дроссельную ручку можно сделать из ручки переключения передач, выкинув из нее лишние детали, в итоге ручка будет крутиться свободно. Ну, или, в крайнем случае, управлять дросселем можно с помощью ручки торможения велосипеда, но это не очень удобно, так как при езде можно все перепутать.

Для дополнительного укрепления оси сцепления была найдена стальная ось и подшипник, а на раму приварился дополнительный кронштейн. Теперь ось имеет уже две опоры, что существенно снизило нагрузку на сцепление. Соединяется ось с помощью гайки, так как на оси двигателя имеется резьба.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Режущая часть

Ключевым компонентом механизма считается нож. Его качество определяет срок службы и эффективность устройства. Для его изготовления необходима твёрдая сталь высочайшего качества.

Нож можно создать сплошным до 50 см в длине. В нём в центре устроить отверстие, куда будет входить шуруп. Нож будет заточен с двух сторон. Его форму можно сделать немного изогнутой.

Другая версия ножа – составная. К стальным полоска присоединяется болтами или сварочным методом пара металлических, максимально заточенных отрезка. Стальную полоску можно сделать в формате трапеции. Это обережёт нож от наслаивания травы.

Ещё можно сотворить нож в форме цельного круглого диска. Его также нужно качественно заточить. Такая форма, в отличие от других форм, при столкновении с камнем или палкой, выдержит такие атаки и не повредится.

Какой двигатель подойдет для изготовления?

Сборку косилки можно производить с использованием любого двигателя. Чаще всего самоделка комплектуется бензиновыми и электрическими моторами. Гораздо реже – аккумуляторами, предварительно снятыми со старых автомобилей ВАЗ, ГАЗ или Москвич.

При выборе двигателя важно учитывать нескольких важных критериев:

мощность – самодельную косилку лучше всего оборудовать бензиновым или электрическим мотором мощностью 2-4 л. с. Двигатели с более высокой мощностью подойдут на газонокосилки, предназначенные для высокой травы и неровных участков;
тип охлаждения – этот фактор играет роль в случае, когда для сборки самоделки будет использоваться бензиновый ДВС. Лучше всего выбирать мотор с принудительным воздушным охлаждением – его устройство проще, чем в силовых агрегатах с жидкостным охлаждением. К тому же ДВС, охлаждаемые воздухом, не требуют специального ухода. Все, что нужно – это своевременно чистить и периодически менять воздушный фильтр;
антивибрационная система – ее наличие влияет только на комфорт при использовании садового оборудования. Что же касается эффективности, то самодельные газонокосилки как с антивибрационной системой, так и без нее одинаково успешно справляются со скашиванием растительности.

Среди дополнительных функций в устройстве мотора нужно выделить систему плавного пуска. Она снижает скорость вращения двигателя в момент его включения, сохраняя целостность и продлевая сроки эксплуатации его основных деталей.

Достоинства и недостатки газонокосилки из двигателя от стиральной машины

У такой газонокосилки множество преимуществ, которые делают её лучшей самоделкой. Её можно сделать за пару часов у себя в гараже, имея в ассортименте самые элементарные вещи, которые валяются во дворе у каждого Плюшкина. А если у вас нет, то у соседа точно будет какая-то часть необходимых вам материалов. И так, что же понадобится нам для газонокосилки из стиральной машины:

Двигатель от стиральной машинки
4 колеса небольшого диаметра (детская коляска, тележка)
Лист металла толщиной от 2 до 4 мм.
Небольшая труба для рукоятки.
Кабель, вилка, включатель.

Почему же такая газонокосилка имеет огромную популярность среди самоделкинов? Ответ простой:

Доступность. Абсолютно все материалы можно найти у себя на участке или же купить на приемке вторичного сырья за считанные копейки.
Простота конструкции. Сделать газонокосилку из стиральной машины можно из подручных материалов. Никаких сложных расчетов и геометрических задач. Все можно сделать на коленке с помощью молотка и отвертки.
Коэффициент полезного действия. Двигатель от стиральной машинки имеет достаточную мощность, чтобы справляться с любой травой. Еще одним достоинством такого двигателя является маленький уровень шума и плавность хода.
Ремонт. Если вы смогли сделать такую газонокосилку самостоятельно, то и в ремонте никаких проблем не возникнет.

Если учитывать то, что газонокосилку из стиральной машины можно сделать не потратив ни копейки, то о каких недостатках может идти речь? Они такие незначительные, что можно просто закрыть глаза на все. Самым глобальным является внешний вид всей конструкции. Несмотря на то, что она до безобразия проста – в то же время она выглядит немного пугающе и небезопасно. Но это только на первый взгляд!

Виды ремонтов газонокосилок

Бензиновые модификации. Их чинить крайне сложно. Но главное знать типовые неисправности, уметь их выявлять и заменять элементы. Многие бытовые модели оснащены бензиновыми двухконтактными ДВС. В самоделках можно обнаружить моторы от дрелей, бензопил и т.д.

Самая часта неполадка связана с:

запуском двигателя,
отсутствием движения,
огромными вибрациями в работе.

Мотор запускается, удерживает обороты, вращения ножей нет. Это проблема механики. Проверяйте крепёж к выходному двигательному валу. Если он поломан, замените его.

Двигатель плохо заводится, но трудится стабильно. Это проблема с технологией холостого движения карбюратора. Ещё это может быть неверные пропорции горючего состава. Смешайте топливо с маслом в верном соотношении. Если не помогло, извлеките карбюратор и отрегулируйте технологию холостого хода.

Двигатель плохо заводится и плохо трудится. Здесь нужна проверка карбюратора. Возможен засор в топливных жиклерах. Засориться могут и фильтры: топливный и воздушный. Их следует поменять, а жиклеры продуть.

Двигатель хорошо заводится, но не справляется с нагрузкой. Это проблема с воздушным фильтром. Нужна его очистка или замена.

Не запускается бензиновый двигатель и при качественной подаче топлива. Это неполадка с технологией зажигания. Нужна проверка катушки. При видимых нарушениях, она подлежит замене. Здесь может быть дилемма и в свечах. Нужна диагностика каждой свечи. Возможны их замены.

Газонокосилка из бензопилы «Дружба»

Для того чтобы узнать, как сделать косилку своими руками, иногда требуется хорошая смекалка. На пунктах сборки металлолома всегда можно найти выброшенную раму из уголков. Реже, но все же можно найти и колёса на шарнире, желательно под углом 180 градусов. Но даже если найти такую раму не удалось, её можно с лёгкостью сварить из подручных материалов.

Рабочий вал движется за счёт ремённой передачи от самой пилы до шкивов, на которые и крепится леска. Такая конструкция будет служить многие года без надобности дополнительного обслуживания. Подобный вариант более сложен в изготовлении, так как имеет двухколёсную раму и два роторные резаки. С другой стороны, у него есть и свои плюсы, поскольку его производительность гораздо выше, чем у обычных самоходных аппаратов.

Самостоятельное изготовление аппарата и смекалка, конечно, повод гордиться своим изобретением. Но нужно также помнить, что коллективные конструктивные решения всегда будут лучше отображаться на качестве и безопасности конструкции.

К преимуществам самодельных аппаратов можно отнести:

экономию средств на приобретении нужных материалов по низкой цене вместо нового инструмента;
использование инструмента, который не имеет товарного вида, но не потерявший своей функциональности;
самостоятельная сборка позволяет всегда усовершенствовать изобретение, а также знать его конструкцию идеально.

В такой модели высота не регулируется, и за счёт этого газон не всегда удаётся подстричь ровно. А также минусом является отсутствие ёмкости для сбора травы, что автоматически увеличивает трудозатраты человека. Тяжёлый инструмент самостоятельной сборки иногда может испортить газон своим весом. Это объективный фактор в пользу выбора заводской модели вместо самостоятельной сборки.

Originally posted 2018-04-18 12:18:33.

На основе дрели

Здесь в используемой дрели вместо сверла крепится широкий нож. Самая дрель приделывается к созданному каркасу вместе со своей ручкой. И в сеть будет направляться шнур дрели.

Подобные агрегаты годятся для работы на участках у бордюров и под деревьями.

Важно задействовать тихоходную дрель с хорошей мощью и динамикой 1500 – 3000 об/мин. Еще нужен грамотный подбор мощности к ширине прокоса

Перегрузка мотора не допускается. Такая дрель образуется требующийся крутящий момент, и трава легко скашивается. В работе необходимо делать паузы, чтобы двигатель «отдыхал».

Платформа для двигателя должна быть узкой, чтобы было удобно работать с пристенной площадкой. На устойчивость агрегата влияет позиция центра тяжести. Чем он ниже, тем меньше опрокидывается платформа.

Если вы намерены создать более мощную модификацию с параметрами 1500 – 6000 Вт, то установка двигателя пойдёт на специальную подошву. Подходящий двигатель – асинхронный: он меньше издаёт шума.

Ходовая часть это металлические колёса, покрытые резиной. Они обладают широким проектором. Так трава будет меньше мяться. И здесь узлы подшипников в осевых втулках более крепкие, чем вкладыши из пластика.

Дека и нож создаются из старой сковороды и стальной пластины (сталь – инструментальная). Эта конструкция для крепления ножей имеет высокую эффективность

Важно не нарушать соотношения и профиль заточенных кромок. В работе лучше придерживаться таких чертежей:

Быстроходный узел будет лучше работать при правильной центровке. Даже малое биение может вызвать сильную вибрацию, повредятся соединения, возникнет люфт из-за выработки посадочных позиций.

Газонокосилка или триммер из дрели на видео

Техника безопасности

Вероятность аварии для самодельной газонокосилки выше, чем для фирменной, поэтому рекомендуется придерживаться таких правил:

Нельзя стричь мокрый газон и оставлять устройство на улице во время дождя. Защита от влаги в нем не предусмотрена, поэтому вероятны короткое замыкание и удар током.
В радиусе 30-ти м от работающей косилки не должно быть детей и животных: из-под устройства может вылететь камень либо оторвавшийся нож.
Пользователю следует надеть длинные брюки и закрытую обувь.
В случае заклинивания ножа или иной поломки заниматься ремонтом можно только после обесточивания устройства.
Нельзя отходить от косилки, не выключив ее.

Перед стрижкой осматривайте газон на предмет камней, игрушек и других предметов.

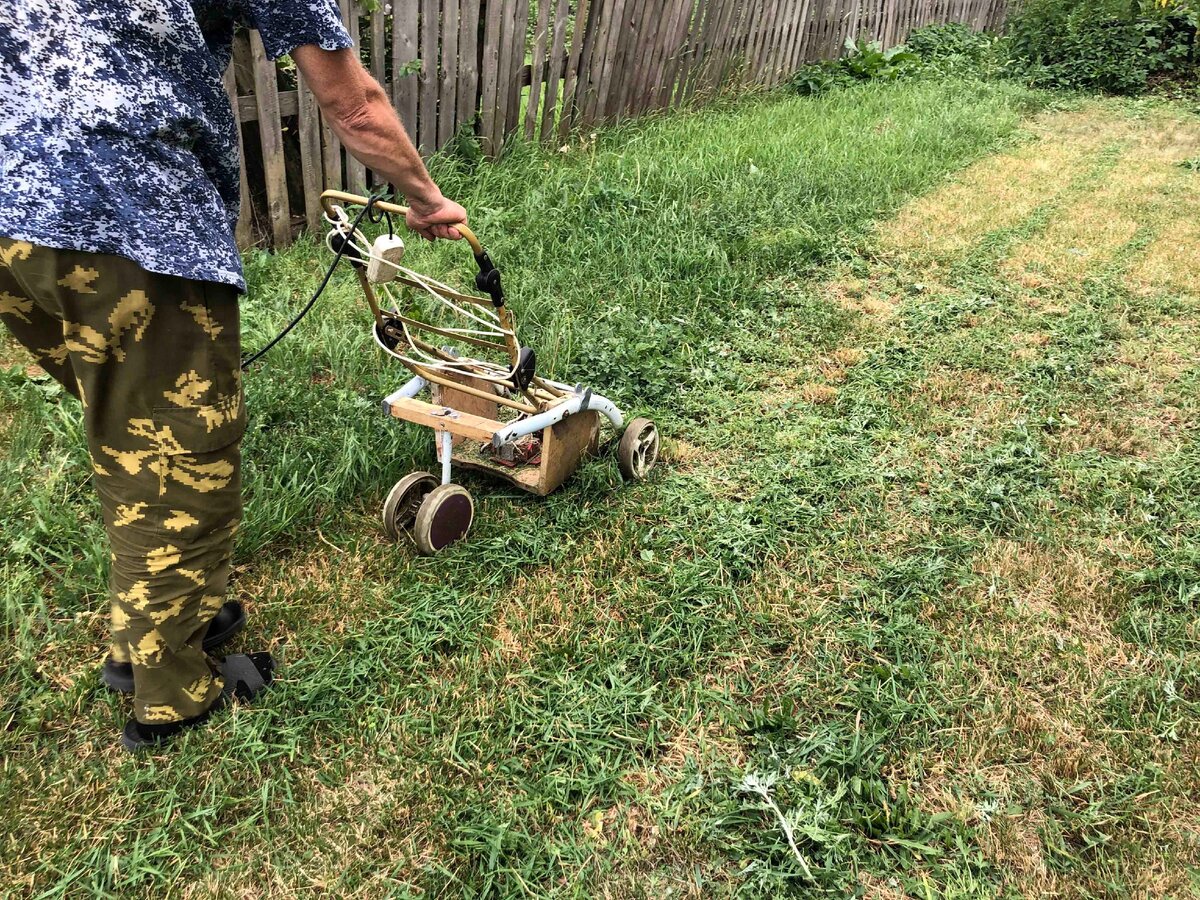

Как сделать косилку из старого пылесоса?

В этом разделе мы расскажем о том, как сделать самодельную газонокосилку из того, что есть под рукой, а также можно найти на ближайшей свалке или пункте приема черного/цветного металла. Основу косилки составляет любая детская коляска, которая будет выполнять роль шасси. Для упрощения конструкции мы отказались от регулировки высоты скашивания, а также заменили металлический нож на леску.

Кроме того, потребуются:

уголки для изготовления каркаса, на котором будут закреплены двигатель и редуктор;
ненужная кастрюля объемом 5–10 л;
подшипники;
вал с креплением для установки ножа или лески;
шкивы с соотношением диаметров 1:3;
подходящий ремень;
ролик или шкив для натяжения ремня;
длинный винт/болт и гайки для изготовления механизма натяжения ремня;
нож или леска.

Затем поступайте так:

Снимите с мотора передний кожух и крыльчатку, затем наденьте на вал маленький шкив и какую-нибудь небольшую крыльчатку, которая будет охлаждать электродвигатель.
Сделайте вал редуктора с двумя разнесенными подшипниками и установленным между ними большим шкивом. К нижнему концу вала редуктора прикрепите переходник для установки ножа или лески.
Сварите раму с местами для установки двигателя и вала редуктора, а также соответствующим крепежом. Двигатель должен возвышаться над редуктором, а шкивы мотора и редуктора находится в одной плоскости.
Установите мотор и вал редуктора, закрепите, затем убедитесь, что все надежно зафиксировано, а шкивы находятся в одной плоскости и высота их расположения одинакова.
Смонтируйте механизм натяжения ремня, затем наденьте ремень, натяните и подключите двигатель к сети. Оставьте его работать на одну минуту, затем 5, 10 и 30 минут, каждый раз после выключения проверяя нагрев мотора. Если он холодный или едва теплый, все нормально, если же сильно теплый или горячий, вы что-то сделали неправильно.
Убедившись, что все работает нормально, просверлите в обрезанном днище кастрюли отверстие для вала редуктора и вырежьте кусок юбки на 1/3 или ¼ длины окружности. Приварите или приклепайте к деке удлинитель, делающий ее похожей на улитку и обеспечивающий лучший выброс травы. Помните, удлинитель надо ставить так, чтобы идущий от ножа поток воздуха выходил вдоль него. Если вы хотите сделать мульчирующую косилку, то такая прорезь не нужна.
Закрепите деку на раме, направив отверстие для выброса в бок.
Установите нож или леску.
Установите на ручке коляски кнопку для включения двигателя.
Подключите косилку через удлинитель к сети, затем опробуйте на газоне или лужайке.

Процесс создания

Начальная стадия самостоятельного создания газонокосилки заключается в подборе деталей

Самое важное – наличие двигателя. Его можно взять из уже неэксплуатируемой бытовой техники, можно изъять из какого-нибудь электроинструмента:

дрели,
пылесоса,
бензопилы,
болгарки.

Минимальный требуемый параметр двигателя – 500 В. Лучше 1000 В. Так можно будет трудиться на незначительных оборотах. Да и заточка ножей станет обязанностью более редкой. На подбор двигателя влияют диаметр ножа и совокупные габариты данной техники. Чем больше рабочая площадь для неё, тем выше должна быть мощь у двигателя.

Профилактика

Также очень важно следить за состоянием карбюратора. Периодически требуется его очистка

Демонтируется его кожух. Отворачиваются винты. Он вынимается из пластика. С него удаляется мусор (если таковой есть). Под кожухом имеется крышка. Под ней сосредоточен карбюратор. Он снимается. Сначала отсоединяется топливный шланг (через него сообщаются топливный бак и карбюратор). Из него может потечь топливо. Нужно быть внимательнее. Карбюратор извлекается, удерживается на паре болтов. Далее идёт его разбор.

Отвинчивается болт, удерживающий крышку топливного отсека. При очистке нужны специальные средства. Вполне сгодится WD-40. Нужно хорошо прочистить топливные каналы этого механизма. Необходим тонкий медный провод. Чистка начинается с топливного отсека. Механизм обильно замачивается. Карбюратор оставляется в покое ненадолго. Такой процесс повторяется несколько раз. Медным проводом чистятся каналы. Допустим их продув под давлением. После данных операций механизм собирается в обратном алгоритме.

Забитые отсеки и каналы – наиболее частая причина неполадок двигателя. Постоянный контроль за их чистотой серьёзно продлит жизнь двигателю и сделает его работу эффективнее.

Какие самоделки из болгарки можно сделать?

Учитывая высокие обороты двигателя и его мощность, а также наличие специального редуктора, из болгарки выходят отличные станки и приспособления.

Начать, пожалуй, нужно с самоделок, которые обязательно пригодятся в домашнем хозяйстве, например, самодельного триммера.

Триммер из болгарки

Самодельный триммер с использованием болгарки не отличается особой сложностью в изготовлении. Единственным его недостатком, является потребность в электроэнергии, и длинном удлинителе. Чтобы сделать триммер из болгарки своими руками, придется соорудить длинную и прочную рукоятку, с одного края которой, металлическими хомутами можно было бы закрепить рассматриваемым инструмент.

Однако лучше всего будет перестраховаться и сделать специальное металлическое крепление с колесиками, под установку болгарки. Вверху крепления следует приварить кусок трубы для подсоединения длинной рукоятки из пластика или древесины

Важной особенностью триммера из болгарки является то, что для скашивания травы, лучше всего использовать не леску, а тонкий трос

Газонокосилка из болгарки

Большей надёжностью, да и безопасностью, обладает газонокосилка из болгарки. Такой инструмент для скашивания травы очень устойчив и удобен в работе, его не нужно носить все время в руках. Конструкций самодельных газонокосилок и схем в интернете, не счесть. Однако все они сводятся к одному и тому же.

Основание — для его изготовления можно приспособить старую ненужную тачку кравчучку или сделать своими руками из куска толстой фанеры, листовой стали и прочих материалов. Поверх основания надежно закрепляется болгарка, вал которой продет через отверстие, вниз.

На валу болгарки надежно фиксируется переходник для установки острых ножей, которые можно сделать из тонкого стального листа. Кстати, конструкция подобной газонокосилки уже описывалась ранее, в прошлом выпуске строительного журнала, статья про самоделки из стиральной машины.

Сверху, лучше сразу же накрыть болгарку герметичным корпусом, чтобы избежать попадания в двигатель и редуктор, травы с мусором. Для управления самодельной газонокосилкой из болгарки, также нужно предусмотреть кнопу включения и выключения на рукоятке, в удобном месте, или розетку для подсоединения удлинителя.

Зернодробилка из болгарки

Если вы занимаетесь домашним хозяйством и вам приходится все время готовить корма для животных, то самодельная зернодробилка из болгарки, сделанная своими руками, придется очень кстати.

Чтобы сделать самодельную зернодробилку, потребуются следующие материалы:

Тонкая жесть для изготовления корпуса с ситом и приёмника для зерна;
Фанеры для вырезания основания под зернодробилку;
Сталь для изготовления ножей или готовые их варианты от овощерезки.

Итак, начнём с самого интересного, с изготовления основы. Для этого придется взять прямоугольный кусок фанеры, размерами 50 на 40 см. Ближе к краю нужно будет приложить болгарку и обвести её контуры для вырезания отверстия в фанере. Впоследствии болгарка будет закреплена прямо в отверстии посредством металлических болтов и пластины.

Затем можно браться за изготовления корпуса, в котором будет происходить измельчение зерна. Делать его лучше всего из тонкой жести. После изготовления корпуса, в днище следует насверлить множество отверстий, диаметром не более 3 мм. Через отверстия, как в сите, будет проходить измельчённое ножами зернодробилки, зерно.

Ножи, как и было, сказано выше, лучше всего сделать из полоски тонкой стали. Для удобства крепления, нож можно зафиксировать прямо гайкой от болгарки, проделав в нем предварительно подходящее под диаметр штока отверстие. Теперь останется сделать приёмник для засыпки зерна в зернодробилку. Сделать его можно также из жести или из пластиковой бутылки на 5 литров с отрезанным дном.

О функционале самоделки

Мощности газонокосилки будет хватать, чтобы без проблем косить траву, а корпус можно сделать очень компактным, чтобы впредь такой агрегат, сделанный своими руками, было проще хранить. Вопросы безопасности эксплуатации также можно поставить под сомнения, ведь и при использовании заводской газонокосилки можно пострадать. Тут многое зависит не от приспособления, а от человека, который таким приспособлением пользуется.

Необходимые детали и инструменты

Итак, если вы полны решимости сделать своими руками свою первую газонокосилку, нужно помнить о том, что сперва нужно собрать необходимые детали и инструменты, а уж потом мастерить задуманное. Сначала поговорим о материалах.

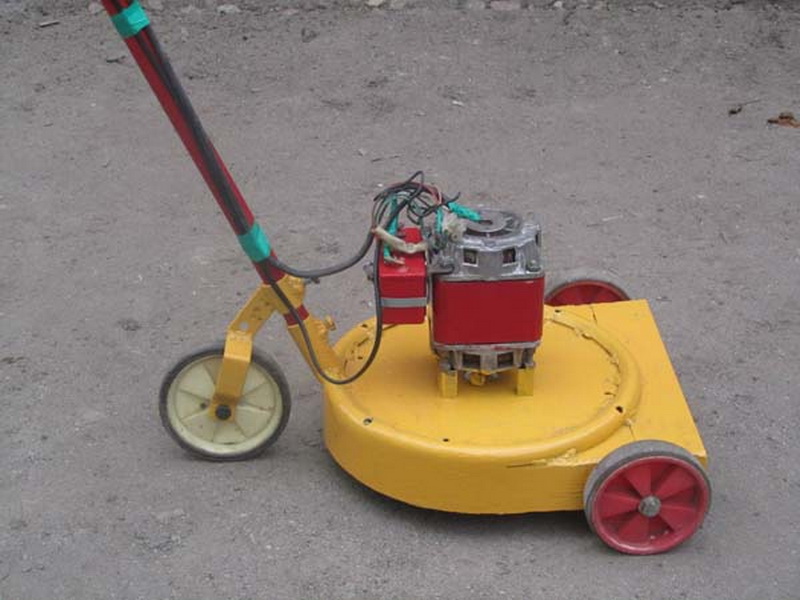

Коллекторный двигатель от старой стиральной машины. Это основная деталь газонокосилки. Специалисты советуют брать движок как можно более мощный. Лучше даже не от стиральной машины, а от центрифуги советского образца.

Любые прочные колеса небольших размеров. Подойдут те, что от детских колясок или тачек. Если никаких колес в хозяйстве нет, их можно выпилить из листов пластикового профиля.
Старая крышка от большой металлической кастрюли или стальной лист, толщиной не менее 3-4 мм и размерами 600х600 мм (или приблизительно столько). Некоторые в качестве основания берут старые неглубокие стальные тазы или большие миски, тут работает личная фантазия каждого, главное, чтобы это основание было прочным и не слишком глубоким.
Ножи или режущие диски от фабричной газонокосилки. Даже если вы делаете газонокосилку своими руками, расходный материал лучше взять заводской. Чем качественнее будет купленный вами диск или нож для газонокосилки, тем меньше проблем в будущем. Ну а что конкретно ставить на вашу газонокосилку нож или диск вы решите сами.
Тонкая профильная труба для того, чтобы сделать рукоять газонокосилки. Здесь также можно применить все что есть под рукой подходящего. Можно даже сделать рукоять из водопроводной трубы, правда, такая труба сильно утяжелит конструкцию. Когда наши мастера делали газонокосилку своими руками, они переделывали ручки от старой тачки, соединив их при помощи изогнутой трубы.
Небольшие кусочки стального уголка, из которого мы сделаем раму для двигателя. Уголок можно взять любой, хоть толстый, хоть тонкий.
Трехжильный медный провод с изоляцией и вилка. Поскольку наша газонокосилка будет работать от электрической сети, потребуется довольно длинный сетевой провод. Чем больше газон, тем длиннее нужен провод.
Включатель от полуавтоматической стиральной машины. Чтобы ничего особо не придумывать и не тратиться на электрические «потроха» для двигателя, лучше сам мотор и включатель взять от полуавтоматической стиральной машины. Дальше останется только подключить двигатель от стиральной машины и «дело в шляпе».

Разные рожковые и торцевые ключи.
Электросварка.
Дрель.
Измерительные инструменты.
Мультиметр.
Болгарка.
Маркер.
Молоток.
Плоскогубцы.
Отвертки.
Паяльник.
