Как ровно отрезать трубу приспособа

Как варить трубы под любым углом, а не только 45 и 90 градусов

• Разметка труб для сварки под углом
• Использование уголка для разметки трубы

Как варить трубы под разным углом в 45 и 90 градусов Сварка труб дело непростое, да ещё, если нужно сделать так, чтобы они не текли в процессе эксплуатации. Но даже если это и не нужно, то нередко возникают определенные сложности, если требуется вварить одну трубу в другую под некоторым углом.

Сделать это неподготовленному сварщику достаточно сложно. Для этого сначала нужно произвести разметку трубы, после чего ровно отрезать её болгаркой и вварить в другую трубу. Какие хитрости при этом существуют? Как быстро и правильно отрезать трубу под углом?

Разметка труб для сварки под углом

Очень часто осуществляя монтаж водопровода, требуется вварить трубу под определенным углом. При этом нужно подогнать трубу таким образом, чтобы она села максимально точно, что в большинстве случаев будет гарантировать отсутствие протечек.

Наиболее просто вварить трубу под 45 и 90 градусом, а разметить её для сварки можно при помощи обычного листа бумаги. Для этих целей потребуется квадратный лист бумаги, который нужно будет сложить по диагонали. Таким образом, можно получить простенький шаблон для разметки труб под углом.

Можно для разметки труб использовать и небольшую емкость с водой, однако этот способ подходит для разметки труб не слишком большого диаметра. Сделав на емкости требуемый угол и наклонив её, можно опускать трубу в воду. После этого потребуется достать трубу и аккуратно обвести полученную метку. Ну а о том, как варить швеллера, вы можете прочесть на сайте mmasvarka.ru.

Использование уголка для разметки трубы

Не менее простым способом разметки труб под сварку от предыдущего, отличается и тот вариант, при использовании которого применяется небольшой металлический уголок. Он немного прихватывается сваркой в том месте, где нужно будет приварить трубу под углом, и уже затем по нему обводится мелом ввариваемая труба.

Отличный способ, который позволяет быстро разметить трубу под любым углом, связан и с использованием длинных шпажек с резинками. Можно взять и электроды для этих целей, однако они слишком большой длины, поэтому работать с ними будет не совсем удобно.

Для разметки труб, таким образом, необходимо приставить ввариваемую трубу к другой трубе, надеть на неё две резинки, а затем вставлять электроды, один к одному и очень плотно. Выставив трубу под нужным углом, необходимо вытягивать или убирать электроды, образуя тем самым требуемый угол, по которому нужно будет обрезать трубу.

Когда разметка будет в точности готова, достаточно будет взять карандаш или кусочек мела с острыми краями, и набросать черту на трубе по краям электрода. Обрезав трубу ровно по разметке, получится добиться правильного угла для сварки.

Существуют и другие способы разметки труб под углом для сварки, например, с использованием компьютерных программ. Однако, как правило, в рабочих условиях, далеко не до компьютера, а чаще всего, и вовсе, приходится изворачиваться всевозможными способами.

Как правильно держать болгарку

У многих есть болгарка, но большинство людей не знают — как правильно ею пользоваться и как ее держать. Это приводит не только к браку в работе, но и к тяжелым травмам. Болгарка это довольно опасный электроинструмент.

Круг должен быть установлен рисунком вверх и зажат специальной гайкой.

Человек с ведущей правой рукой держит болгарку за рукоять правой рукой. При этом круг должен располагаться с левой стороны машины, а защитный кожух должен сверху закрывать его. Вращение идет так, что во время резки искры летят на рабочего. Если у болгарки заклинит круг и болгарка вырвется из рук, то она пойдет не на резчика, а в противоположную сторону.

Левая рука удерживает машину за рукоять, которая вворачивается в резьбовое отверстие на корпусе. Их там несколько для специальных случаев использования, но верное положение рукояти только верхнее.

Такое положение машины требует применять защитные средства. Для защиты глаз и открытой части лица – это защитные очки, а еще лучше – защитная маска. Чтобы защитить открытые части тела от искр и мелких осколков в процессе резки, необходимо надевать костюм из плотного материала.

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

• ножовка по металлу;
• самозатачивающийся нож (с мелкими зубчиками);
• ножницы для резки труб из пластика;
• труборез роликового типа;
• аккумуляторный труборез;
• гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

• на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
• основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
• затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

• на месте среза ставят отметку маркером;
• винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
• далее винт плавно затягивается (так, чтобы не лопнула труба);
• после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

• на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
• вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
• после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Как правильно резать болгаркой металл?

Процедуру проводят при монтаже водопроводных коммуникаций, отопительных и канализационных систем. Благодаря угловой шлифовальной машине мастера могут быстро и с высокой точностью распиливать трубы разной длины, толщины, сечения, диаметра, изготовленные из прочного или хрупкого металла, выполнять разрез под углом 45, 90 градусов.

При резке болгаркой требуется соблюдать правила безопасности

При резке металла работник должен соблюдать следующие правила безопасности:

• держать инструмент двумя руками;
• не оставлять работающий агрегат на столе или земле;
• замену дисков выполнять после полного прекращения их вращения и остывания до приемлемой температуры (сетевые УШМ обязательно отключают от сети);
• снизить риск деформации режущего элемента помогают периодические перерывы на 5 минут, позволяющие кругу охладиться;
• перемещения по рабочей территории, не связанные с отпиливанием изделия, осуществляют с выключенной болгаркой;
• стараться не допускать защемление отрезного круга краями распиливаемого изделия;
• следить, чтобы шнур питания был вдали от сильно нагретых элементов, вращающегося диска, острых предметов;
• мастер должен стоять сбоку или сзади от инструмента, чтобы его части тела не находились в плоскости реза;
• не осуществлять работу в алкогольном или наркотическом опьянении.

Диски должны соответствовать размеру, указанному в инструкции к УШМ. При их выборе нужно учитывать тип материала, толщину и диаметр трубы, которую предполагается распилить.

Если планируется резать металл, то приобрести рекомендуют отрезной диск, так как алмазный увязнет в материале и будет непригоден. Толщина режущего элемента варьируется в диапазоне 1-1.2 мм, в промышленных болгарках достигает 2.5 мм. Это не только уменьшит нагрузку на агрегат, но и сделает разрез более ровным и аккуратным.

При обрезке изделий из металла эксперты рекомендуют оператору стоять так, чтобы вращение круга осуществлялось «от себя». Если произойдет заклинивание диска, то болгарка полетит в противоположную сторону. Это позволяет снизить вероятность травмирования.

Для решения вопроса, как резать профильные трубы болгаркой, эксперты рекомендуют использовать угольник. Его по очереди прикладывают к сторонам изделия и наносят разметку, поворачивая плавными движениями. Затем прочно фиксируют заготовку и осуществляют распил.

При отсутствии навыков работы с инструментом пробное отрезание лучше выполнять на ненужных деталях. Нужно помнить, что отрезные круги воспринимают только радиальные усилия. Попытки изменить плоскость резания при нахождении диска внутри металлической трубы станут причиной его поломки.

Инструкция и рекомендации по резке болгаркой

Работа с материалами характеризируется одним предложением: направления движения инструмента и вращения диска должны совпадать.

Техника безопасности при работе с дезинфицирующими средствами

Обратите внимание! Соприкасаться с разрезываемой поверхностью нужно на максимальных оборотах шпинделя — в противном случае может возникнуть заедание. При этом:

При этом:

1. Линия реза должна проходить мимо трудящегося человека, а не упираться в него. Если диск заест, реактивное движение инструмента пройдёт мимо оператора.
2. Резать профили начинать с места, обладающего самым малым поперечным сечением.
3. Защитный кожух обеспечивает безопасность, только если он находится между человеком и кругом.
4. При резке стен может попасться кабель, арматура или труба, что приведёт к обратному удару. Находиться в стороне от возможной линии смещения.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

• Замеряется величина окружности трубы.
• Выполняется резка трубы под углом 90 градусов.
• На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
• Выполняются расчеты: диаметр трубы делят на три.
• От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
• Данные точки соединяются с другими плавными дугами.
• После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Установка наружной системы

Монтаж канализации из пластиковых труб вне здания осуществляется, в большинстве случаев, внутри земляной траншеи. Это обусловлено:

• необходимостью защитить пластиковую канализационную конструкцию от воздействия отрицательных температур;
• рациональным использованием поверхности земляного участка;предохранением от возможных механических повреждений.

Монтаж систем канализации вне траншеи производится:

• при наличии высокого уровня грунтовых вод (заболоченная местность);
• скальном или промороженном грунте (вечная мерзлота);
• других технических ограничениях.

Установка канализационных труб на участке производится преимущественно в тёплое время года. Так легче осуществлять монтаж труб канализации, – более комфортный климат и наличие оттаявшей земли.

Изделия для наружных работ – рыжие трубы, изготавливаются из полимеров. Резать или обрезать детали можно такими способами, как для конструкций внутреннего применения. Монтаж канализационных пластиковых труб выполняется своими силами или с привлечением сторонней организации.

Способ – чем разрезать детали, когда происходит монтаж канализационных труб внутри помещения или вне здания, целесообразно продумывать заранее, до начала работ. В противном случае под рукой может не оказаться необходимого приспособления или инструмента, что существенно осложнит процесс устройства магистрали.

Источник

Технология обрезки труб под прямым углом

Если исключить варианты, используемые в промышленности – штампы с оправками, устройства для радиальной резки – то доступных домашнему мастеру решений не так и много. В любом случае потребуется либо ножовка по металлу, либо ручная шлифовальная машинка. Настройка облегчается тем, что трубчатое изделие всегда имеет только линейный контакт с плоскостью отреза.

Как ровно отпилить металлическую трубу? Достаточно крепко зажать металлическую заготовку параллельно расположенными струбцинами, разметить зону отреза маркёром и порезать в размер. Конечно, в пределах зазоров между ножовочным полотном и установочными базами ножовки люфт всегда возможен, в результате чего на поверхности стыка получится заусенец. Если в последующем наклонный участок такого стыка присоединяется к другому элементу трубопровода ручной дуговой сваркой, то это не страшно: всё можно (в разумных пределах) исправить за счёт изменения толщины сварного шва. В противном случае следует просто выбрать новый инструмент и в процессе отрезания постоянно контролировать маркерную разметку.

Ещё проще обрезать торец, используя труборез (стоит недорого, в крайнем случае можно одолжить у более мастеровитого соседа). Этот инструмент оснащается специальным подающим устройством винтового типа. Последовательность действий с использованием однороликового трубореза такова:

1. Поверхность заготовки тщательно очищается от следов грязи, смазки или окалины.
2. Разделяемый участок плотно сжимается губками (если труба – из мягкого металла, например, алюминия, лучше проложить между губками резиновую рифлёную пластинку: трение зажима возрастёт).
3. Вращая винт подачи, производят постепенное заглубление режущего ролика в стенку, до тех пор, пока ролик не прорежет её насквозь.
4. Изменяют положение круглой трубы, вращая её на 1200, с тем чтобы режущий ролик вошёл в контакт с новым участком реза, и повторяют переход.
5. Выполняем ещё одну переустановку – и прямая отрезка трубы готова. Осталось только зачистить участки перекрытия.

Существуют трёх- и четырёхроликовые труборезы, там процесс отрезки совсем прост, поскольку количество переустановок соответственно уменьшается.

Как разрезать стальную трубу под углом 45 или 90 градусов? Сперва следует проверить, подходит ли уже имеющийся труборез, чтобы распиливать конкретную деталь. В расчёт принимаются:

• Предел прочности материала;
• Диаметр или толщина стенки;
• Состояние режущих кромок ролика/роликов и зазоры в их осях.

На заметку: В особо ответственных случаях стоит предварительно попрактиковаться на ненужном куске трубы.

Как ровно отрезать трубу болгаркой под 45 и 90 градусов | Способы резки

В работе со строительными или сантехническими задачами, нужно знать, как ровно отрезать трубу болгаркой. В статьи рассмотрим быстрые и легкие способы, как все таки правильно резать трубу болгаркой, чтобы результат получился идеальным.

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

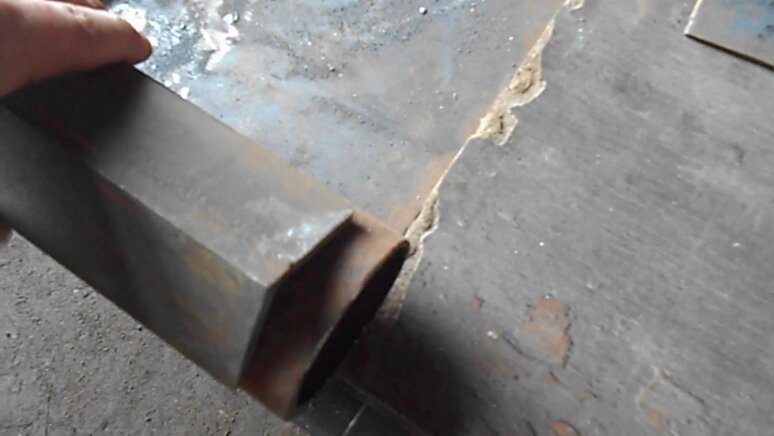

Как ровно отрезать профильную трубу?

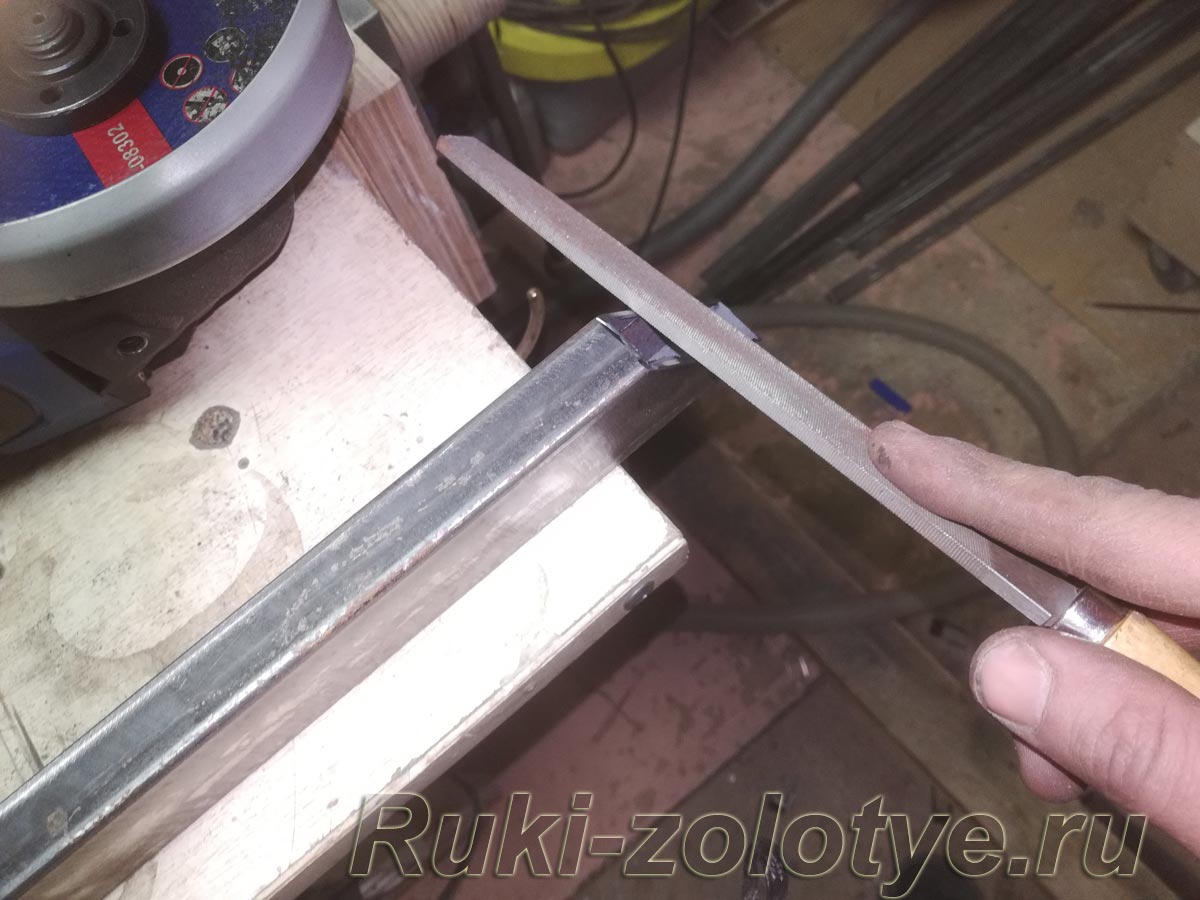

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

Как резать чугунную трубу?

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Как обрезать газовую трубу?

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

Инструкция обрезки:

• Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
• После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.
