Как разрезать газовый баллон болгаркой

Поверхностная и фигурная резка

Иногда возникает необходимость прорезать металл не насквозь, а лишь создать на поверхности рельеф, прорезая на листе канавки. При этом методе резки металл будет нагреваться не только за счет пламени резака. Расплавленный шлак так же послужит источником тепла. Растекаясь, он будет подогревать нижние слои металла.

Поверхностная резка, как и обычная, начинается с того, что нужный участок прогревается до температуры воспламенения. Включив режущий кислород, вы создадите очаг горения металла, а равномерно перемещая резак, обеспечите процесс зачистки вдоль заданной линии разреза. Резак в этом случае нужно расположить под углом 70-80° к листу. При подаче режущего кислорода нужно наклонить резак, создавая угол в 17-45°.

Размеры канавки (ее глубину и ширину) регулируйте скоростью резки: увеличив скорость, уменьшаете размеры углубления и наоборот. Глубина выреза увеличится, если возрастет угол наклона мундштука, если уменьшится скорость резки и повысится давление кислорода (конечно же, режущего). Ширина канавки регулируется диаметром режущей кислородной струи. Помните, что глубина канавки должна быть меньше ее ширины примерно в 6 раз, иначе на поверхности появятся закаты.

Вырезать фигурное отверстие в металле можно следующим образом. Сначала намечаем на листе контур (при разметке окружности или фланцев следует отметить еще и центр окружности). До начала самой резки следует сделать пробивку отверстий. Начинать резку всегда необходимо с прямой линии, это поможет получить на закруглениях чистый рез. Начинать резать прямоугольник можно в любом месте, кроме углов. В самую последнюю очередь следует вырезать наружный контур. Это поможет вырезать деталь с наименьшими отклонениями от намеченных контуров.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Преимущества и недостатки

Преимущества резки металла пропаном перед другими способами очевидны:

1. Применяется газовая резка, когда нужно разрезать довольно толстый металл или что-то вырезать по шаблонам, когда требуется криволинейный рез, который попросту невозможно сделать той же болгаркой. Газовый резак незаменим, если возникла необходимость вырезать диск из толстого металла или пробить глухое отверстие на 20-50 мм.
2. Малый вес и удобство в использовании газового резака – еще одно неоспоримое достоинство. Кто работал с бензиновыми аналогами, знает, насколько они тяжелы, неповоротливы и шумны, сильно вибрируют, заставляя оператора прилагать значительные усилия при работе. Газовые модели лишены всех этих недостатков.
3. Кроме того, резка металла газом позволяет работать в 2 раза быстрее, нежели при использовании устройства с двигателем на бензине.
4. Пропан стоит гораздо дешевле не только бензина, но и других газов. Поэтому его выгодно использовать при больших объемах работ, например, при резке стали на металлолом.
5. Кромка среза при пропановой резке немного хуже, чем при использовании ацетиленовых резаков. Тем не менее срез получается гораздо чище, чем у бензиновых горелок или болгарки.

Единственным минусом газовых резаков (пропановых в том числе) можно считать ограниченность спектра металлов, которые с их помощью можно резать. Им под силу только низко- и среднеуглеродистые стали, а так же ковкий чугун.

Резать газом высокоуглеродистые стали невозможно, потому что температура их плавления довольно близка к температуре пламени. В результате окалина не выбрасывается в виде столпа искр с обратной стороны листа, а смешивается с расплавленным металлом по краям разреза. Это не дает кислороду добраться вглубь металла, чтобы его прожечь. При резке чугуна процессу мешают форма зерен и графит между ними. (Исключение составляет ковкий чугун). Алюминий, медь и их сплавы газовой резке тоже не поддаются.

Следует напомнить, что к низкоуглеродистым сталям относятся марки от 08 до 20Г, к среднеуглеродистым – марки от 30 до 50Г2. В обозначениях же марок углеродистых сталей впереди всегда ставится буква У.

Правила которые необходимо соблюдать во время резки

Правила использования болгарки в рассматриваемом случае не во многом отличается от того, что и при проведении других работ. Основными можно назвать:

Работа должна проводится в специальной одежде, которая изготавливается из негорючего материала

Нельзя проводить работу с открытыми участками кожи, так как при попадании осколков может появится ожог.
Перед проведением резки следует уделять внимание состоянию диска: степень износа, наличие или отсутствие дефектов и много другое.
Резка должна проводится исключительно в защитных очках. При резке образуется достаточно большое количество осколков, которые могут попасть в глаза и нанести травму.
Использовать болгарку нужно только при наличии защитного кожуха.
Во время обработки металла рекомендуется стоять сбоку от линии резания.
В некоторых случаях резку разделяют на несколько этапов

При длительной резке используемая насадка может привести к ее нагреву. Слишком высокая температура приводит к увеличению скорости износа.

Кроме этого, резка должна проводится только при полном освобождении газовой емкости. Это связано с тем, что даже незначительное количество газа может привести к детонации.

Давайте разберем что конкретно понадобиться для создания мангала?

Материалы

1. 1. газовый баллон 50 л
   2. металлическая трубка
   3. проф труба прямоугольного сечения
   4. петли 2 шт
   5. ручка 1 шт
   6. термостойкая краска
   7. доска 25-30 мм
   8. арматура

Инструменты

1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. линейка
5. маркер
6. кисть

Пошаговая инструкция по изготовлению мангала из газового баллона | Как безопасно разрезать газовый баллон.

Первым делом следует слить остатки газолина, для чего до конца открываем вентиль крана и кладем на землю, лучше подальше от дома, потому как вонь отменная)) и долго не выветривается)) Заполняем водой из шланга через открытый кран. Дать отстояться в течении суток.Далее нужно открутить кран, но это сложно и лучше просто спилить его ножовкой по металлу. Вот таким образом. Сливаем воду и заполняем еще раз, тоесть промываем. Чтоб наверняка убедиться что в баллоне не осталось газа, то берется пропитанный керосином фитиль и поджигается. Только убедившись что газа в баллоне нет, снова заполняем его водой и срезаем болгаркой верхний кран, а так же нижнее кольцо. Далее проводится разметка баллона где за центр берется боковой шов баллона. Затем от шва отступил по 24 см в обе стороны, а от боковых швов сделан отступ 2.5 см. Для воздухоподачи отступ по 10 см длинной так же 10 см и расстояние между пропилами равно 5 см. Пропиливается крышка, но не до конца чтобы было удобно варить. Пропиливается воздухоподача. На крышку навариваются распорки, дабы ее не повело от перегрева. Сверлятся отверстия под шампура. Наваривается пластина с прорезями для шампуров. Пластина будет закрывать щель при закрытии крышки мангала. Отверстие заваривается металлической пластиной. Далее изготавливается основание под мангал из профтрубы прямоугольного сечения. Ножки делаем из круглой трубы. Вот собственно что должно получиться. Так же из уголка сделан съемный стол, тоесть часть уголка спилена чтобы входила в полость профтрубы. Для удобства переноса наварены ручки. Из арматуры наварен ограничитель открывания. На торцевую часть основания наварены крючки для подвешивания барбекюшницы и кочерги. В нижней части уложена сетка для укладки дров. Далее сделан столик. Шампура компактно помещаются в полости трубы. После чего вся конструкция тщательно зашкуривается и окрашивается. Перед покраской желательно разжечь огонь и окончательно избавиться от запаха газа. Приятного аппетита;) Как видите газовый баллон при соблюдение мер безопасности можно легко превратить в первоклассный мангал. Подробная инструкция у Вас есть, так что берем и делаем

Всем Большое спасибо за внимание! Так же можете посмотреть видео и закрепить пройденный материал

По сравнению с газосварочными работами резка газом требует от человека гораздо меньших навыков. Поэтому овладеть газовым резаком не так уж сложно. Достаточно понять, как это правильно делать. Наибольшее распространение в наше время получили пропановые резаки. В них применяются совместно пропан и кислород, так как их смесь дает наибольшую температуру горения.

Насколько хватает газа?

Тут можно воспользоваться примитивными математическими правилами. Если отталкиваться от мощности кухонной плиты, где работают сразу 4 конфорки, то за 60 минут используется 8 кВтч энергии. Если сжечь 1 кг газа, то можно получить 12.8 кВтч энергии. Первый результат нужно разделить на вторую цифру, получив в итоге количество «жидкого» топлива, необходимого для полноценной работы кухонной плиты в течение часа. Эта цифра — 0.625 килограмм газа. Следовательно, емкость на 50 литров с 21 килограммом газа будет использоваться для работы кухонной плиты в течение 33.6 часов. Если в паспорте вашего оборудования указана мощность в кг сжигаемого топлива, то расчеты значительно упрощаются.

В дальнейшем все намного зависит от интенсивности использования плиты. Если вы часто варите холодец, то степень потребления будет одна, если довольствуетесь только варкой утреннего кофе, то другая. Исходя из практического опыта, можно сказать, что 12-литров газа, который будет использоваться небольшой семьей по выходным на даче, хватит на все лето. Более подробную информацию об автономной газификации Вы найдете в этом разделе.

Как действовать

Убедившись в наличии необходимого инвентаря, можно приступать к резке использованного газового баллона. Для этого выполняют следующие шаги:

1. Выпустить остатки газа из баллона. Нужно открыть вентиль до упора, убедиться в отсутствии остатков газа. При отсутствии звуков намыливается выходное отверстие клапана и по наличию (отсутствию) «пузырьков» оценивается пустота емкости.
2. Положить емкость на бок. Так намного удобнее распилить газовый баллон.
3. Отпилить вентиль. Для этого берут ножовку по металлу и пилят ею латунный элемент максимально близко к месту стыковки с основной емкостью. Желательно воспользоваться помощью второго человека, который, пока вы пилите, льет воду на место среза во избежание появления искр. Резка вентиля ножовкой предпочтительнее, нежели болгаркой, однако и она не исключает возможность искрения на 100%.
4. Заполнить баллон водой. После удаления вентиля при помощи воронки и шланга емкость наполняется жидкостью. По мере заполнения объема баллон необходимо взбалтывать, чтобы удалить остатки конденсата со стенок. Налить воды доверху.
5. Слить воду. Это лучше сделать вдали от жилого помещения, поскольку остатки пропана имеют сильный неприятный запах. Перетерпеть его можно, но место слива будет пахнуть не меньше недели.
6. Приступить к распиливанию емкости. Для этого пользователь вооружается болгаркой и режет металл. Толщина последнего редко превышает 4 мм, поэтому углошлифовальная машинка через 15-20 минут справится с баллоном.

Чтобы минимизировать риск искрения при резке болгаркой, не ждите высыхания внутренней части баллона, а приступайте к работе сразу после слива воды. Остатки жидкости на стенках обволакивают частицы пропана (если он остался), а также служат «смазкой» для отрезного диска, смягчая его работу.

Если вы полагаете, что это все сведения о том, как правильно и быстро разрезать болгаркой газовый баллон, то заблуждаетесь

Есть несколько моментов, на которые новичок никогда не обратит внимание, а мастер, пользуясь ими, оптимизирует свою работу

Как безопасно разрезать баллон

При изготовлении газового баллона из под пропана или другого газа зачастую применяется металл довольно высокого качества. Именно поэтому многие рассматривают возможности разрезать его для получения заготовок, которые в дальнейшем используются при создании различных изделий

При рассмотрении того, как разрезать газовый баллон, рекомендуется уделить внимание нижеприведенным моментам:

1. Корпус может стать хорошей заготовкой при изготовлении печи, емкости для воды или мангала.
2. Перед непосредственным проведение работы кислородный газовый баллон следует опустошить, так как газ при его высокой концентрации не только горюч, но и взрывоопасен. Поэтому перед резкой следует проверить степень заполнения газового баллона.
3. С кислородным и углекислотными газовыми баллонами, как правило, не возникает существенных проблем. Это связано с тем, что при их изготовлении применяется обычное железо.
4. С пропановыми газовым баллонами могут возникнуть довольно серьезные проблемы. Это связано с тем, что опустошить их полностью довольно сложно, для этого требуется проведение предварительной подготовки.

Взрыв газового баллона

Перед тем как приступить к работе также нужно подготовить требующийся набор инструментов. Как правило, его можно встретить практически в любом гараже и мастерской.

Подготовка к работе

Перед работой обязательно требуется осмотреть устройство, чтобы убедиться в том, что резак полностью исправен. Затем проделайте следующие шаги:

1. Первым делом к аппарату для резки присоединяются шланги. До того, как присоединить рукав, нужно его продуть газом, чтобы удалить попавший туда мусор или грязь. Шланг для кислорода крепится к штуцеру с правой резьбой при помощи ниппеля и гайки, второй шланг (для пропана) – к штуцеру с левой резьбой. Не забудьте, прежде чем присоединить рукав с газом, проверить, есть ли подсос в каналах резака. Для этого соедините кислородный шланг со штуцером кислорода, а газовый штуцер должен остаться свободным. Установите уровень подачи кислорода на 5 атмосфер и откройте газовый и кислородный вентили. Потрогайте пальцем свободный штуцер, чтобы убедиться, идет ли подсос воздуха. Если нет, следует прочистить инжектор и продуть каналы резака.
2. Далее проверьте разъемные соединения на герметичность. Обнаружив утечку, подтяните гайки или смените уплотнители.
3. Не забудьте проконтролировать, насколько герметичны крепления газовых редукторов и исправны ли манометры.

На что обратить внимание

Помимо множества нюансов при работе с болгаркой, важно знать, как снизить риск травматизма и прочих неприятных последствий. Приведенные ниже советы помогут вам в этом

Помните — чем сильнее запах пропана при ополаскивании, тем выше вероятность искрения, воспламенения и взрыва!
Желательно откручивать вентиль вдали от жилых помещений.
Не рекомендуется выполнять резку металла с сигаретой в зубах, вблизи костра или иных источников огня.
Запрещено стоять напротив выхода газа из баллона. Также опытные люди не советуют проверять визуально состояние вентиля по мере удаления пропана, особенно при характерном шипении.
Помните о точности разметки места будущего реза

Заранее решите, во что превратится разрезанный баллон, и исходя из этого нанесите линию черным (либо другим заметным) цветом.
Примите во внимание тот факт, что после работы болгаркой место среза будет чуть суженным.
Не забывайте про средства индивидуальной защиты — перчатки, очки, одежду, закрывающую рукава, а также респиратор.
Поскольку стенки баллона весьма толсты, диск УШМ при работе может зажаться и расколоться, нанеся вам травму. Если возможно использовать отрезные диски разной толщины, сделайте это

Сначала металл режется элементом потолще (например, 1,6 мм), затем — тонким (1 мм).
Если вам ранее не довелось наблюдать внутреннюю поверхность баллона из-под пропана, знайте — там есть уплотнительное кольцо. Расположено оно между вогнутой и цилиндрической частями емкости и тоже требует удаления. Чтобы снять его, слегка пропиливается место стыка (вновь при помощи УШМ).
Кольцо может выниматься легко, если внутренняя и внешняя части баллона плотно стыковались, или с трудом, если соединялись с зазором. Для удаления в последнем случае поможет зубило и молоток.

При выполнении работ с газовым баллоном необходимо соблюдать технику безопасности

Вкратце это вся информация о том, как безопасно разрезать баллон из-под пропана. Дальнейшие действия — на усмотрение пользователя. Емкость используется сразу после резки либо красится, зачищается и т.п. Чтобы удалить старое покрытие из ветхой краски и ржавчины, баллон чистят шлифовальным лепестковым кругом, вновь пользуясь болгаркой. Это облегчает дальнейшую покраску или иную обработку поверхности.

Вам известны другие способы резки газовых баллонов? Расскажите об этом в обсуждении к статье.

Необходимое оборудование

Для резки металла газом необходимо иметь по одному баллону пропана и кислорода, шланги высокого давления (кислородные), сам резак и мундштук нужного размера. На каждом баллоне должен располагаться редуктор, позволяющий регулировать подачу газа. Учтите, на баллоне с пропаном резьба обратная, поэтому навернуть на него другой редуктор невозможно.

Конструкция газового оборудования для резки металла разных производителей отличается незначительно. Обычно на всех них есть 3 вентиля: первый из них для подачи пропана, за ним идет вентиль регулирующего кислорода, после – вентиль режущего кислорода. Чаще всего кислородные вентили синие, те же, что открывают пропан, красные либо желтые.

Металл режут под воздействием струи горячего пламени, которая генерируется резаком. Во время работы аппарата в специальной смесительной камере пропан соединяется с кислородом, образуя горючую смесь.

Пропановый резак способен раскроить металл толщиной до 300 мм. Многие детали этого аппарата сменные, поэтому устройство в случае его поломки можно быстро отремонтировать прямо на рабочем месте.

Очень важно правильно выбрать мундштук. При его подборе стоит исходить из толщины металла

Если предмет, который необходимо разрезать, состоит из частей разной толщины, которая варьируется от 6 до 300 мм, понадобится несколько мундштуков с внутренними номерами от 1 до 2 и с внешними – от 1 до 5.

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.

Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Печь-ракета своими руками из кислородного баллона

• Шаг первый: резка баллона
• Шаг второй: загрузочная камера
• Шаг третий: загрузочное отверстие
• Шаг четвертый: зольник
• Шаг пятый: вихревой поток
• Шаг шестой: сварочные работы
• Шаг седьмой: теплоизоляция
• Шаг восьмой: система догорания газов
• Шаг девятый: крышка
• Шаг десятый: опора

Есть несколько вариантов построения такой печи. Мастер совместил два таких варианта фото 1, и 2., и сделал свой фото 3.

Для изготовления мастер-самодельщик использовал следующие

Инструменты и материалы:

• Кислородный баллон;
• Картон;
• Маркер;
• Изолента;
• УШМ;
• Магнитный угольник;
• Сварочный аппарат;
• Профильная труба;
• Ленточная пила по металлу;
• Швеллер;
• Рулетка;
• Металлическая щетка;
• Молоток;
• Струбцина;
• Металлическая емкость;
• Плоскогубцы;
• Болт;
• Две втулки;
• Перлит;

Шаг первый: резка баллона

Для правильного функционирования печь, ее вертикальная часть должна быть в 2,5 раза длиннее топливной камеры. С учетом этого мастер и делает разметку баллона. Для ровного реза оборачивает вокруг баллона кусок картона, совмещает край и очерчивает маркером. При разметке таким способом объемных деталей можно быть уверенным, что место среза будет ровным.

Дальше мастер отрезает баллон по разметке.

Как действовать?

После того как все необходимое было приобретено или найдено, можно приступать к непосредственному проведению работы. Последовательность действий, как правило, следующая:

1. Вентиль открывается полностью для полного стравливания газа. Не стоит забывать о том, что даже незначительное количество подобного вещества может привести к его возгоранию или его взрыву. Кроме этого, вся одежда может пропитаться вредных запахом. Убедится в том, что в емкости больше не осталось газа можно путем покрытия вентиля мыльным составом. Слить остатки газолина можно только после полного откручивания вентиля и его снятия, что не рекомендуется делать при наличии давления.
2. Следующий шаг заключается в отворачивании вентиля, после чего удаляются штифты, фиксирующий элемент. Удалить этот запорный механизм довольно сложно в некоторых случаях, но если получится, то образуется диаметр 6 мм. Если вентиль не получается открутить, то можно срезать ее при помощи обычной ножовки по металлу. Снизить вероятность возгорания можно путем подачи воды в зону резания, для чего достаточно использовать обычный шланг.
3. После этого проводится заполнение емкости для газа водой. Это требуется для того, чтобы удалить все остатки газа, которые могут остаться в полузакрытой емкости. Полученный газолиновый раствор может безопасно сливаться, так как он абсолютно безопасен и не может возгораться.
4. Стоит учитывать, что полученная жидкость имеет стойкий и довольно резкий запах. Именно поэтому ее рекомендуется сливать вдали от сооружения. Для ускорения процесса можно подавать сжатый воздух в емкость для газа.
5. После полного очищения емкости можно приступать к непосредственной резке. Для этого проводится разметка поверхности, для чего можно использовать мел. Многие проводят резку по сварным швам, так как они характеризуются менее высокой прочностью.
6. Перед работой следует учитывать, что в большинстве случаев при изготовлении газового баллона применяется сталь толщиной 3-4 мм. В местах стыка этот показатель увеличивается до 5-6 мм. С подобной задачей может справится практически любая болгарка.
7. Упростить собственную задачу можно путем преждевременного прохождения болгаркой при использовании диска толщиной 1,6 мм. За счет использования более широкого диска можно исключить вероятность заклинивая насадки, которой будет проводится финальная резка.
8. Некоторые более толстые элементы могут надрезаться, и после разрубаться зубилом и молотком. За счет этого ускоряется процесс резки, но качество получаемого среза существенно снижается.

Рассматриваемые способы резки применяются для того, чтобы можно было повторно использовать газовый баллон при производстве самых различных изделий. Если после его разрезания остается резкий запах, то внутренняя поверхность обжигается паяльной лампой. После подобной обработки корпус будет готов к дальнейшему применению.

Как разобрать газовый баллон «на запчасти»

• В данном обзоре автор поделится с нами своим личным опытом, как правильно, не нарушая правила ТБ, разобрать газовый баллон (из-под пропана) объемом 50 литров.
• Поскольку баллон нужно будет резать болгаркой, то необходимо правильно его подготовить — избавиться от остатков взрывоопасных веществ.

Причем, если вы, например, планируете использовать баллон в качестве ресивера для компрессора, то надо будет еще избавиться и от специфического запаха. Как это сделать, тоже расскажем.

Интересная идея! Как сделать своими руками станок для изготовления волн из металла.

Основные этапы работ

Первым делом необходимо открутить вентиль. Сделать это не так-то просто, но невыполнимых задач не существует.

Чтобы открутить вентиль, автор зажал газовый баллон в токарном станке. Затем с помощью газового ключа откручиваем вентиль.

После этого надо слить остатки «жижи» из баллона: в какую-нибудь емкость или прямо на землю — но лучше подальше от дома, потому что неприятный запашок будет стоять долго.

Как избавиться от неприятного запаха

Для этого автор засыпает в баллон немного песка, наливает моющее средство и пять литров воды.

Закручиваем вентиль, и крутим баллон на токарном станке в течение получаса. Песок выступает в качестве абразива, и хорошо счищает «налет» на внутренних стенках.

После такой процедуры никакого запаха из баллона не будет (проверено автором). Можно спокойно использовать его в качестве ресивера для воздушного компрессора.

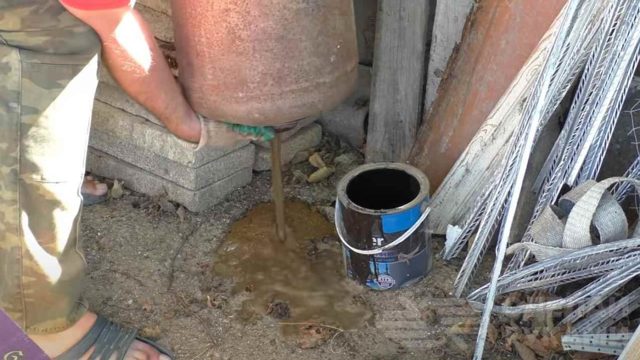

Сливаем воду с песком. Несколько раз промываем баллон, чтобы избавиться от остатков песка.

Резка баллона болгаркой

Перед резкой необходимо заполнить баллон водой. Дополнительно автор сделал еще и принудительную вентиляцию — вставил в баллон шланг, присоединенный к продувочному пистолету.

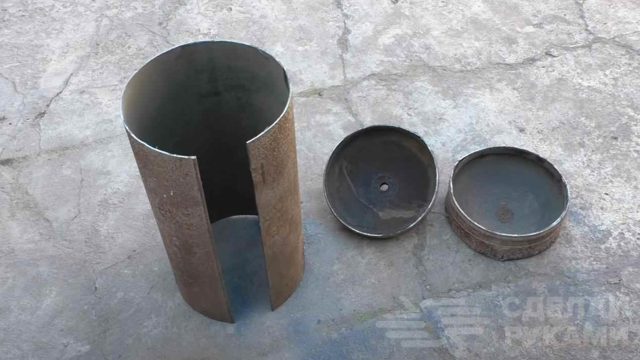

Потом останется, собственно, только разрезать баллон. Отрезаем верхнюю часть, потом — нижнюю. В конце разрезаем середину вдоль.

Разборка газового баллона успешно завершена.

Подробно о том, как разобрать газовый баллон, можно посмотреть на видео ниже. Своим опытом поделился автор YouTube канала ARS Pro.

Устройство горелки

Горелка для сварки пропаном состоит из рукоятки с расположенными на ней вентильными устройствами, обеспечивающими регулировку подачи газов и смешивания их в нужной пропорции. Посредством специальных ниппелей к ним подсоединяются подводящие газ рукава, соответствующие действующим стандартам (ГОСТ 9356). Согласно этому нормативу каждый из шлангов (рукавов) оснащается сменным наконечником со смесительной камерой, которая в свою очередь оборудована встроенным инжектором.

На камере рукавов указывается тип (номер) наконечника и наименование газа, на работу с которым он рассчитан. Удобное и эргономичное расположение вентилей позволяет удерживать рукоятку горелки одной правой рукой, производя при этом второй все необходимые рабочие операции в процессе сварки.

Наконечник типовой газовой горелки состоит из мундштука, инжектора и специальной подающей трубки. Размеры отверстий в мундштуке и в инжекторе (точнее – их соотношение) рассчитаны на применения этих узлов только для конкретного вида газа (пропана или кислорода).

Температура, развиваемая в зоне факела горения пропана с кислородом, может достигать примерно 2300 °C, в связи с чем мундштуки этих сборных конструкций чаще всего делаются из меди.

Объясняется это тем, что медные материалы отличаются большей теплопроводностью (по сравнению с латунными мундштуками, например), и в процессе сварки быстрее охлаждаются.

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Правила транспортировки

• Перевозка осуществляется специально оборудованными автомашинами, обозначенными предупреждающими знаками.
• На перевозку баллонов с СУГ, техническими газами оформляется специальный допуск.
• Каждый баллон с газом обозначен своим цветом: бытовая смесь пропана-бутана – красным, кислород – голубым, ацетилен – белым, углекислота/азот – черным с обозначением химического элемента/соединения, аргон – серым, гелий – коричневым.
• Категорически запрещена совместная транспортировка резервуаров с разными газами, а также порожних/израсходованных вместе с полными.
• При перевозке в автомобиле их укладывают горизонтально не выше бортов, не больше чем в три ряда; в контейнере – стоя, причем допустима перевозка резервуаров с кислородом, ацетиленом вместе.
• Емкости с пропаном-бутаном можно перевозить стоя без контейнеров, с прокладкой между ними и надежным ограждением.

При погрузке/выгрузке баллонов с газами запрещено:

• Работать в одиночку, должно быть не меньше двух грузчиков.
• Работать в спецодежде, рукавицах, загрязненных ГСМ, растительными маслами.
• Загружать резервуары с кислородом в кузов автомашины, имеющий проливы/пятна ГСМ, а также мусор, посторонние предметы.
• Категорически недопустимо переносить резервуары с газами на руках/плечах, перекатывать баллоны, а также передвигать, сбрасывая, ударяя их друг об друга.
• Держать, подавать емкость запорной арматурой вниз.
• Производить погрузку/разгрузку резервуаров без защитных колпаков.

Внутри зданий стальные емкости с любыми газами необходимо транспортировать на носилках с надежным креплением или специальной тележке с колесами, имеющими резиновые шины; при этом допустима совместная перевозка двух баллонов – с кислородом, ацетиленом для проведения газосварочных работ.

Безопасная разборка газового баллона

Существует целый ряд полезных изделий, которые можно самостоятельно изготовить на базе старого баллона из-под сжиженного газа. Среди наиболее популярных самоделок выделяется ручной каток, мангал, коптильня, дровяная печь и т.д. Процесс разборки стальной емкости требует особой внимательности.

Подготовка инструментов

В отличии от баллонов для углекислоты или кислорода, которые можно распиливать сразу после стравливания газа, пропановые баллоны требуют дополнительной подготовки.

Перечень необходимых инструментов:

• ключ, которым открывается вентиль для выпуска остатков газа;
• ножовка по металлу;
• шланг и насадка для заливки воды внутрь емкости;
• болгарка с защитным кожухом и набор запасных дисков.

Также следует позаботиться о наличии защитных перчаток и очков, во избежание получение травм в ходе резки. Абразивные круги для болгарки должны соответствовать толщине металлических стенок.

Стравливание остатков газа

Чтобы удалить из баллона остатки газа, нужно открутить вентиль. Для этого используется специальный ключ.

Если внутри емкости останется хотя-бы немного пропана, использование болгарки может спровоцировать взрыв. Чтобы убедится в том, что весь газ вышел, на вентиль наносят водный раствор мыла.

Во время процедуры запрещается находиться напротив горловины. Газолин сливается после удаления вентиля.

Демонтаж вентиля

Чтобы снять вентиль, его необходимо отвинтить и удалить фиксирующие штифты. Сделать это достаточно непросто, т.к. запорный механизм вручную отвинчивается очень тяжело. После демонтажа вентиля должно образоваться круглое отверстие 6 мм. В тех случаях, когда попытка снять вентиль закончилась неудачно, его отрезают ножовкой по металлу.

Промывка

Для заполнения баллона водой используется отверстие, появившееся на месте вентиля. В него вставляется воронка, и через шланг осуществляется заливка. Емкость необходимо заполнить до краев, чтобы добиться полного вытеснения газа.

Водный раствор воды и газа не представляет никакой опасности, его разрешается попросту слить на землю. Обычно это делают подальше от жилища. Если сливаемая жидкость имеет резкий запах, процедуру промывки рекомендуется повторить еще раз.
